service interval MAZDA MODEL CX-5 2015 Betriebsanleitung (in German)

qBlinker/Warnblinkerkontrollleuchte
Beim Betätigen des Blinkers blinkt die
linke oder die rechte
Blinkerkontrollleuchte, um die Seite des
eingeschalteten Blinkers anzuzeigen
(Seite 4-97).
Bei eingeschaltetem Warnblinker blinken
beide Blinkerkontrollleuchten (Seite
4-107).
Falls eine Kontrollleuchte abnormal
blinkt, kann eine Blinkerglühlampe
ausgebrannt sein. Wenden Sie sich in
diesem Fall an einen Fachmann, wir
empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.
qDiebstahlschutz-Kontrollleuchte
Die Kontrollleuchte beginnt in Intervallen
von zwei Sekunden zu blinken, wenn die
Zündung von“ON”auf“OFF”geschaltet
wird und die Wegfahrsperre aktiviert ist.Das Leuchte hört auf zu blinken, wenn die
Zündung mit dem richtigen Schlüssel auf
“ON”gestellt wird.
Damit wird die Wegfahrsperre deaktiviert,
die Kontrollleuchte leuchtet für ungefähr
drei Sekunden und erlischt danach.
Falls der Motor mit dem richtigen
Schlüssel nicht angelassen werden kann
und die Diebstahlschutz-Kontrollleuchte
leuchtet oder blinkt, kann eine Störung
vorhanden sein. Wenden Sie sich in
diesem Fall an einen autorisierten Mazda-
Vertragshändler/Servicepartner.
qWarnleuchte (gelb)/
Kontrollleuchte (grün) der
Mazda Radar Cruise Control-
Warnleuchte (MRCC) (Typ A)
í
Mazda Radar Cruise Control-
Warnleuchte (MRCC) (gelb)
Leuchtet
Beim Einschalten der Zündung auf“ON”
leuchtet die Warnleuchte auf und erlischt
nach einigen Sekunden.
Die Warnleuchte wird bei einer
Systemstörung bei eingeschaltetem
Mazda Radar Cruise Control-System
(MRCC) eingeschaltet. Wenden Sie sich
für eine Überprüfung an einen Fachmann,
wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.
Beim Fahren
Armaturenbrett und Anzeigen
4-71ínur bestimmte Modelle

HINWEIS
Weil die Scheibenwischer durch Schnee
und Eis blockiert werden können, ist
der Scheibenwischermotor gegen
Beschädigung, Überhitzen oder
Brandausbruch durch einen
Überlastungsschutz geschützt. Beim
Ansprechen des Überlastungsschutzes
wird der Scheibenwischerbetrieb für ca.
5 Minuten unterbrochen.
Schalten Sie in diesem Fall den
Scheibenwischerschalter aus und halten
Sie das Fahrzeug am Straßenrand an.
Wenn Sie die Scheibenwischer nach ca.
5 Minuten wieder einschalten, sollten
sie normal funktionieren. Falls nicht,
müssen Sie so rasch wie möglich einen
Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner, aufsuchen. Halten Sie
das Fahrzeug am Straßenrand an.
Warten Sie bis das Wetter besser wird,
bevor Sie mit funktionslosen
Scheibenwischern fahren.
qWindschutzscheibenwischer
Drücken Sie zum Einschalten der
Scheibenwischer den Wischerhebel nach
oben oder unten.
Mit Intervallscheibenwischer
Schalterposition
Scheibenwischerbetrieb
Nr. Typ A Typ B
Bedienung beim Hochziehen
des Hebels
Intervallbetrieb
niedrige Drehzahl
hohe Drehzahl
Beim Fahren
Schalter und Bedienungselemente
4-99

HINWEIS
Falls der Windschutzscheibenwascher
bei ausgeschalteten Scheibenwischern
eingeschaltet wird, so werden die
Scheibenwischer für einige
Wischbewegungen eingeschaltet.
Kontrollieren Sie den
Waschflüssigkeitsstand, falls die
Waschanlage nicht funktioniert (Seite
6-37). Falls sich genügend
Waschflüssigkeit im Behälter befindet,
wenden Sie sich an einen Fachmann, wir
empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.
Heckscheibenwischer und
Wascher
Die Zündung muss auf“ON”gestellt sein.
qHeckscheibenwischer
Schalten Sie den Scheibenwischer durch
Drehen des Heckscheibenwischer/
wascherschalters ein.
Schalterposition
Scheibenwischerbetrieb
Nr. Typ A Typ B
Intervallbetrieb
normal
qHeckscheiben-Waschanlage
Drehen Sie den Heckscheibenwischer/
wascherschalter in die Position
,um
Waschflüssigkeit auf die Heckscheibe zu
spritzen. Beim Loslassen des Schalters
wird die Waschanlage ausgeschaltet.
Kontrollieren Sie den
Waschflüssigkeitsstand, falls die
Waschanlage nicht funktioniert (Seite
6-37). Falls sich genügend
Waschflüssigkeit im Behälter befindet,
wenden Sie sich an einen Fachmann, wir
empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.
Beim Fahren
Schalter und Bedienungselemente
4-103

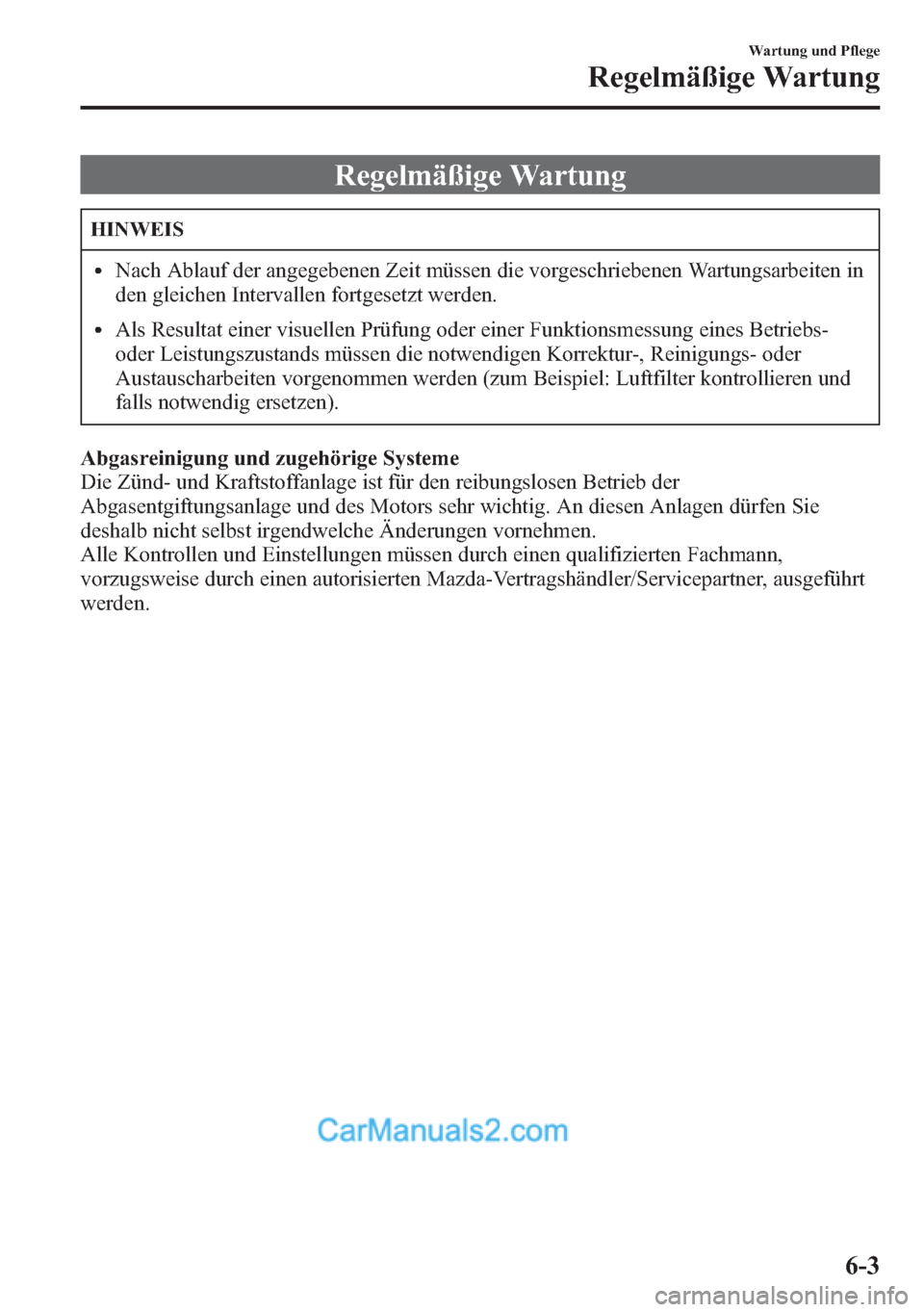

Regelmäßige Wartung
HINWEIS
lNach Ablauf der angegebenen Zeit müssen die vorgeschriebenen Wartungsarbeiten in
den gleichen Intervallen fortgesetzt werden.
lAls Resultat einer visuellen Prüfung oder einer Funktionsmessung eines Betriebs-
oder Leistungszustands müssen die notwendigen Korrektur-, Reinigungs- oder
Austauscharbeiten vorgenommen werden (zum Beispiel: Luftfilter kontrollieren und
falls notwendig ersetzen).
Abgasreinigung und zugehörige Systeme
Die Zünd- und Kraftstoffanlage ist für den reibungslosen Betrieb der
Abgasentgiftungsanlage und des Motors sehr wichtig. An diesen Anlagen dürfen Sie
deshalb nicht selbst irgendwelche Änderungen vornehmen.
Alle Kontrollen und Einstellungen müssen durch einen qualifizierten Fachmann,
vorzugsweise durch einen autorisierten Mazda-Vertragshändler/Servicepartner, ausgeführt
werden.
Wartung und Pflege
Regelmäßige Wartung
6-3

3. Schalten Sie die Registerkarte um und wählen Sie den zu ändernden Gegenstand.
Die Einstellungen lassen sich wie folgt in der Anzeige anpassen:
Registerkarte Gegenstand Erklärung
WartungEinstellung Die Benachrichtigung kann ein- oder ausgeschaltet werden.
Zeit (Monate) Anzeige der Zeit oder der Distanz bis eine Wartung fällig ist.
Wählen Sie diesen Gegenstand, um das Wartungsintervall
einzustellen.
“Jetzt fällig!”wird in Rot angezeigt und die
Schlüsselkontrollleuchte im Armaturenbrett leuchtet, wenn die
Restdistanz weniger als 500 km bzw. weniger als 15 Tage
(was zuerst eintritt) beträgt. Entfern. (Meilen oder km)
ZurücksetzenRückstellung der Zeit und der Distanz auf die anfänglichen Werte.
Wenn das System eingeschaltet ist, muss es nach dem Ausführen
der Wartung zurückgestellt werden.
RadumsetzungEinstellung Die Benachrichtigung kann ein- oder ausgeschaltet werden.
Entfern. (Meilen oder km)Anzeige der Distanz bis eine Radumsetzung fällig ist.
Wählen Sie diesen Gegenstand, um die Distanz für die
Radumsetzung einzustellen.
“Radumsetzung fällig!”wird in Rot angezeigt und die
Schlüsselkontrollleuchte im Armaturenbrett leuchtet, wenn die
Restdistanz weniger als 500 km beträgt.
ZurücksetzenRückstellung der Restdistanz auf den anfänglichen Wert.
Wenn das System eingeschaltet ist, muss es nach einer
Radumsetzung zurückgestellt werden.
ÖlwechselEinstellung
*1Die Benachrichtigung kann ein- oder ausgeschaltet werden.
Entfern. (Meilen oder km)Anzeige der Distanz bis ein Ölwechsel fällig ist.
Wählen Sie diesen Gegenstand, um die Distanz für einen
Ölwechsel einzustellen.
“Ölwechsel fällig!”wird in Rot angezeigt und die
Schlüsselkontrollleuchte im Armaturenbrett leuchtet, wenn die
Restdistanz weniger als 500 km beträgt.
Zurücksetzen
*2Rückstellung der Restdistanz auf den anfänglichen Wert.
Wenn das System eingeschaltet ist, muss es nach einem Ölwechsel
zurückgestellt werden.
*1 Falls die flexible Einstellung für das Motoröl verfügbar ist (nur gewisse Modelle). Wenden Sie sich an einen
autorisierten Mazda-Vertragshändler/Servicepartner.
Wenn die flexible Wartungseinstellung für das Motoröl gewählt ist, erscheinen die folgenden Anzeigen. Das
Fahrzeug berechnet den Ölzustand basierend auf den Betriebsbedingungen und macht Sie durch eine
aufleuchtende Schlüsselkontrollleuchte im Armaturenbrett darauf aufmerksam, wenn ein Ölwechsel fällig ist.
*2 Bei jedem Motorölwechsel muss das Motorsteuergerät für SKYACTIV-D 2.2 zurückgestellt werden.
Wenden Sie sich zum Zurückstellen des Motorsteuergeräts an einen autorisierten Mazda-Vertragshändler/
Servicepartner oder siehe“Zurückstellen des Motorsteuergeräts”(Seite 6-31).
Wartung und Pflege
Regelmäßige Wartung
6-21

Motoröl
HINWEIS
Lassen Sie das Motoröl von einem Fachmann, wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner, auswechseln.
qEmpfohlenes Öl
Zur Einhaltung der Wartungsintervalle (Seite 6-3) und zum Schutz des Motors vor
Beschädigungen durch unzureichende Schmierung, ist es sehr wichtig das vorgeschriebene
Motoröl zu verwenden.
Verwenden Sie keine Öle, die die untenstehenden Spezifikationen nicht erfüllen. Eine
Verwendung von ungeeignetem Motoröl kann zu einem Motorschaden führen, der nicht
durch die Mazda-Garantie gedeckt ist.
Temperaturbereich für SAE-Viskositäten
Mazda Originalöl Ultra 5W-30
API SL/SM/SN oder ACEA A3/A5 Mazda Originalöl Supra 0W-20
Alternative Ölqualität Empfohlenes Öl (Europa)
(Außer Europa)
–30 –20 –10 0
10 20 30
40
–20 0
20 40
60
80 100
–40
–40
Klasse Klasse
Temperaturbereich für SAE-Viskositäten
API SG/SH/SJ/SL/SM/SN oder
ILSAC GF-II/GF-III/GF-IV/GF-V
–30 –20 –10 0
10 20 30
40
–20 0
20 40
60
80 100
–40
–40
SKYACTIV-G 2.0 und SKYACTIV-G 2.5
5W-30 0W-20
*1 In Kasachstan API SM/SN verwenden.
*1
6-28
Wartung und Pflege
Wartung durch Fahrzeughalter

qWarnsignal für elektronisches
Lenkradschlossí
Das Warnsignal ertönt, wenn das
Lenkradschloss nach dem Drücken des
Motorstartknopfs nicht entriegelt wird.
(Seite 4-2)
qMazda Radar Cruise Control-
Systemwarnung (MRCC)í
Mit der Mazda Radar Cruise Control-
Systemwarnung (MRCC) wird der Fahrer
über Systemstörungen benachrichtigt und
falls notwendig auf Vorsichtshinweise
hingewiesen.
Kontrolle aufgrund des akustischen
Signals.
Vorsichtshinweise Überprüfung
Das akustische Signal
ertönt einmal, wenn das
Mazda Radar Cruise
Control-System (MRCC)
in Betrieb istDie
Fahrzeuggeschwindigkeit
beträgt weniger als 25
km/h und das Mazda
Radar Cruise
Control-System (MRCC)
wurde deaktiviert.
(Modell für Europa)
Beim Fahren ertönt das
akustische Signal 5-mal
(Außer Modell für
Europa)
Das akustische Signal
ertönt während der Fahrt.Der Abstand zum
vorausfahrenden
Fahrzeug ist zu klein. Die
Sicherheit der Umgebung
überprüfen und die
Geschwindigkeit
reduzieren.
Beim Ansprechen des
Mazda Radar Cruise
Control-Systems
(MRCC) ertönt ein
akustisches Signal und
die Mazda Radar Cruise
Control-Warnleuchte
(MRCC) (gelb) im
Armaturenbrett leuchtet.Es kann eine
Systemstörung vorliegen.
Wenden Sie sich für eine
Überprüfung an einen
Fachmann, wir
empfehlen einen
autorisierten
Mazda-Vertragshändler/
Servicepartner.
qKollisionswarnungí
Falls die Möglichkeit eines Aufpralls mit
einem Fahrzeug vor Ihrem Fahrzeug oder
mit einem Hindernis hinter Ihrem
Fahrzeug besteht, erscheint eine Warnung
auf der Anzeige und ein akustisches
Signal ertönt in Intervallen.
q120 km/h-Warnsignalí
Wenn sich die Fahrzeuggeschwindigkeit
auf über 120 km/h erhöht, ertönt ein
akustisches Signal für 5 Sekunden.
qAkustisches
Servolenkungswarnsignal
Bei einer Störung der Servolenkung wird
die Servolenkungsausfall-Kontrollleuchte
eingeschaltet oder blinkt und gleichzeitig
ertönt ein akustisches Signal.
Siehe“Warn- und Anzeigeleuchten”auf
Seite 4-36.
qWarnsignal der elektrischen
Feststellbremse
Das akustische Warnsignal wird unter den
folgenden Bedingungen ausgelöst:
lDas Fahrzeug wird mit betätigter
elektrischer Feststellbremse gefahren.
lWährend der Fahrt wird der Schalter
der elektrischen Feststellbremse
gezogen.
7-56
Falls eine Störung auftritt
ínur bestimmte Modelle
Warn- und Kontrollleuchten und akustische Warnsignale
