Voorzorgsmaatregelen betreffende onderhoudswerkzaamheden
Routine-onderhoud
Het wordt ten zeerste aangeraden de volgende punten dagelijks of tenminste wekelijks te
controleren.
lMotoroliepeil (pagina 6-28)
lMotorkoelvloeistofniveau (pagina 6-34)
lNiveau van remvloeistof en koppelingsvloeistof (pagina 6-36)
lNiveau van sproeiervloeistof (pagina 6-37)
lOnderhoud van de accu (pagina 6-45)
lBandenspanning (pagina 6-50)
Verkeerd of onvoldoende onderhoud kan tot problemen leiden. In dit hoofdstuk worden
enkel instrukties gegeven voor werkzaamheden die gemakkelijk uit te voeren zijn.
Zoals reeds werd aangegeven in de Inleiding (pagina 6-2), kunnen bepaalde procedures
uitsluitend door een erkende onderhoudsmonteur die beschikt over speciaal gereedschap
uitgevoerd worden.
Het uitvoeren van doe-het-zelf onderhoud tijdens de garantieperiode, kan eventuele
aanspraak op de garantie ongeldig maken. Lees de bijgeleverde Mazda-garantiebepalingen
voor nadere bijzonderheden en raadgevingen. Indien u niet zeker bent van een bepaalde
handelwijze ten aanzien van onderhoud, dient u dit door een deskundige reparateur, bij
voorkeur een officiële Mazda reparateur te laten uitvoeren.
Voor het opruimen van oude motorolie en chemische vloeistoffen zijn er strenge
milieuwetten opgesteld. Houd hiermee rekening en ruim deze stoffen op correcte wijze op
door deze in te leveren bij een erkend inzamelpunt voor chemisch afval.
Een officiële Mazda reparateur beschikt over alle mogelijkheden om de olie en overige
vloeistoffen in uw auto op de juiste manier te verversen en af te voeren.
Onderhoud en verzorging
Zelf uit te voeren onderhoud
6-23

WAARSCHUWING
Voer geen onderhoudswerkzaamheden uit als u niet voldoende kennis en ervaring
heeft of niet over het juiste gereedschap of de juiste uitrusting beschikt welke voor de
uitvoer van het werk noodzakelijk is. Laat onderhoudswerkzaamheden uitvoeren door
een deskundige monteur:
Het uitvoeren van onderhoudswerkzaamheden aan een auto kan gevaar opleveren. Bij
het uitvoeren van bepaalde onderhoudsprocedures bestaat de kans dat u ernstig letsel
oploopt.
Indien het bij het werken onder de motorkap vereist is dat de motor draait, zorg er dan
voor dat u alle sieraden (vooral ringen, armbanden, horloges en halskettingen),
stropdassen, sjaals en soortgelijke loszittende kleding verwijdert alvorens in de
nabijheid van de motor of de koelventilator te komen, aangezien deze plotseling zou
kunnen gaan draaien:
Het uitvoeren van werkzaamheden onder de motorkap terwijl de motor draait kan
gevaar opleveren. Dit wordt nog gevaarlijker wanneer u daarbij sieraden of loszittende
kleding draagt.
Deze kunnen verstrikt raken in de draaiende onderdelen en letsel veroorzaken.
Zet het contact uit en let er op dat de ventilator niet draait alvorens te proberen in
de buurt van de koelventilator te werken:
Werken in de buurt van de koelventilator wanneer deze draait is gevaarlijk. Als de
motor is stopgezet en de temperatuur in de motorruimte hoog is, kan de ventilator
gedurende onbepaalde tijd blijven draaien. U zou door de ventilator ernstige
verwondingen kunnen oplopen.
Laat geen voorwerpen achter in de motorruimte:
Nadat u gereed bent met het uitvoeren van inspectie of onderhoud in de motorruimte,
geen voorwerpen zoals gereedschappen of lappen in de motorruimte laten liggen.
Gereedschappen of overige voorwerpen die in de motorruimte blijven liggen kunnen
motorschade of brand veroorzaken, wat tot een onvoorzien ongeval kan leiden.
6-24
Onderhoud en verzorging
Zelf uit te voeren onderhoud

Motorkap
WAARSCHUWING
Controleer altijd of de motorkap
gesloten en stevig vergrendeld is:
Een motorkap die niet gesloten is en
niet stevig is vergrendeld is gevaarlijk
aangezien deze tijdens het rijden open
kan vliegen en het uitzicht van de
bestuurder kan belemmeren, hetgeen
een ernstig ongeluk kan veroorzaken.
qOpenen van de motorkap
1. Trek wanneer de auto geparkeerd is de
ontgrendelknop omhoog om de
motorkap te ontgrendelen.
Ontgrendelhendel
2. Steek uw hand in de motorkapopening,
schuif de slothefboom naar rechts en til
de motorkap omhoog.
3. Neem de steunstang vast bij het
gedeelte met de stootrubber en zet deze
in de steunstangopening vast welke
wordt aangegeven door de pijl om de
motorkap open te houden.
Stootkussen
Klem
Klem
Steunstang
Onderhoud en verzorging
Zelf uit te voeren onderhoud
6-25

qSluiten van de motorkap
1. Controleer de ruimte onder de
motorkap om te zien of alle vuldoppen
op hun plaats aangebracht zijn en of
alle losse voorwerpen (bijv.
gereedschap, oliecontainers, enz.)
verwijderd zijn.
2. Til de motorkap omhoog, neem de
steunstang vast bij het gedeelte met de
stootrubber en zet de steunstang in de
klem vast. Controleer of de steunstang
stevig in de klem vastzit alvorens de
motorkap te sluiten.
Klem
KlemKlem
3. Laat de motorkap langzaam zakken tot
een hoogte van ongeveer 20 cm boven
zijn gesloten positie en laat deze
vervolgens dichtvallen.
OPGELET
Bij het sluiten van de motorkap, er geen
kracht op uitoefenen, bijvoorbeeld door
uw gewicht er op te laten rusten.
Anders bestaat de kans dat de motorkap
vervormd wordt.
6-26
Onderhoud en verzorging
Zelf uit te voeren onderhoud

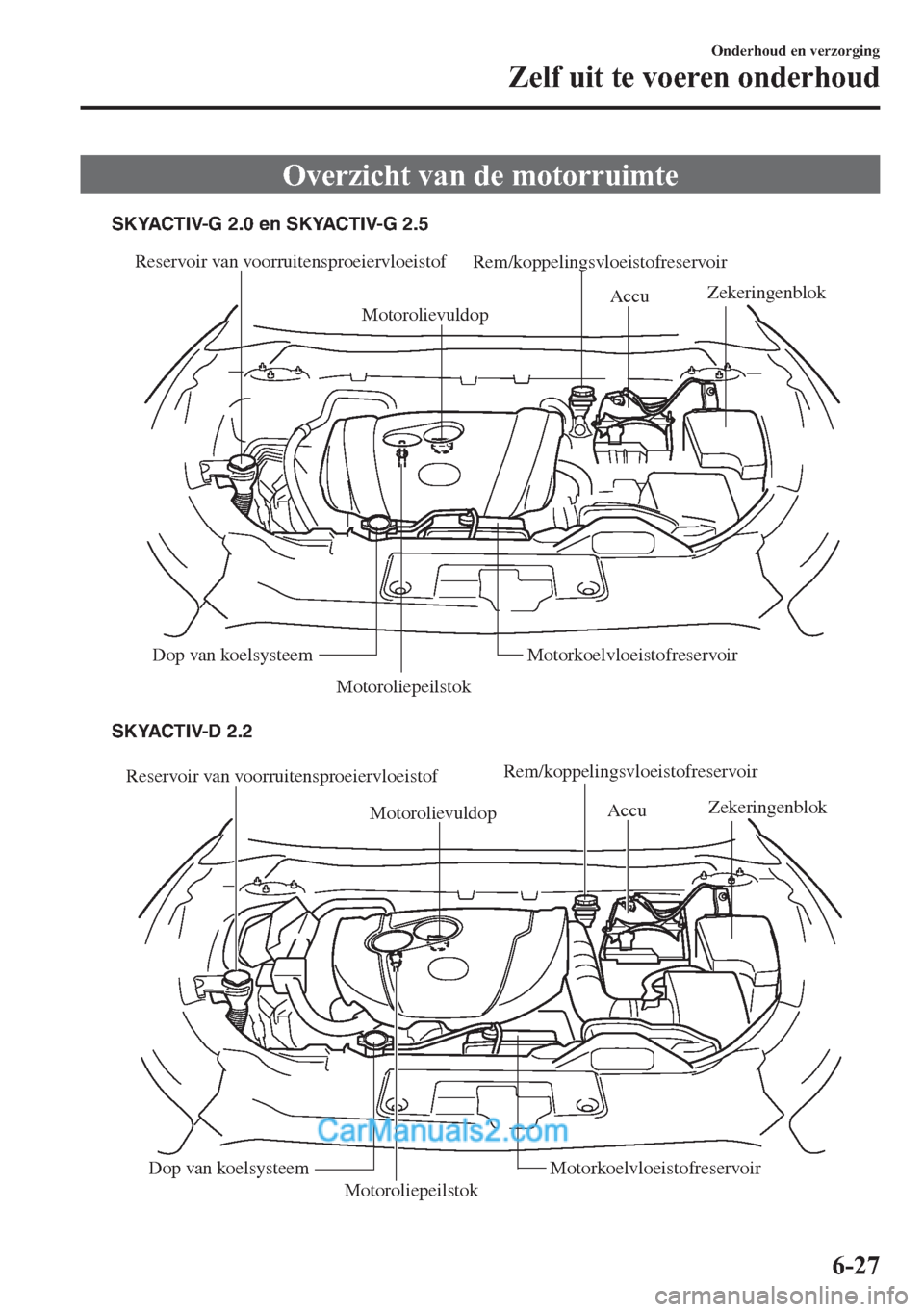

Overzicht van de motorruimte
Reservoir van voorruitensproeiervloeistof
Motorolievuldop Rem/koppelingsvloeistofreservoir
Motoroliepeilstok Accu Zekeringenblok
Dop van koelsysteem Motorkoelvloeistofreservoir
SKYACTIV-G 2.0 en SKYACTIV-G 2.5
SKYACTIV-D 2.2
Reservoir van voorruitensproeiervloeistof
Motorolievuldop Rem/koppelingsvloeistofreservoir
Motoroliepeilstok Accu
MotorkoelvloeistofreservoirZekeringenblok
Dop van koelsysteem
Onderhoud en verzorging
Zelf uit te voeren onderhoud
6-27

Motorolie
OPMERKING
Het verversen van de motorolie dient door een deskundige reparateur, bij voorkeur een
officiële Mazda reparateur te worden gedaan.
qAanbevolen olie
Voor het behouden van de onderhoudsinterval (pagina 6-3) en ter bescherming van de
motor tegen beschadiging door slechte smering, is het van vitaal belang gebruik te maken
van motorolie met de juiste specificatie.
Gebruik geen olie die niet voldoet aan de hieronder vermelde specificaties of vereisten.
Gebruik van ongeschikte olie kan motorschade veroorzaken welke niet door de Mazda
garantie wordt gedekt.
Temperatuurbereik voor SAE-viscositeitgetallen
Originele Mazda Olie Ultra 5W-30
API SL/SM/SN of ACEA A3/A5 Originele Mazda Olie Supra 0W-20
Alternatieve oliekwaliteit Aanbevolen olies (Europa)
(Behalve Europa)
–30 –20 –10 0
10 20 30
40
–20 0
20 40
60
80 100
–40
–40
Soort Soort
Temperatuurbereik voor SAE-viscositeitgetallen
API SG/SH/SJ/SL/SM/SN of ILSAC
GF-II/GF-III/GF-IV/GF-V
–30 –20 –10 0
10 20 30
40
–20 0
20 40
60
80 100
–40
–40
SKYACTIV-G 2.0 en SKYACTIV-G 2.5
5W-30 0W-20
*1 Gebruik API SM/SN in Kazachstan.
*1
6-28
Onderhoud en verzorging
Zelf uit te voeren onderhoud

(Europa)
(Behalve Europa)
Soort Temperatuurbereik voor SAE-viscositeitgetallen
ACEA C3
–30 –20 –10 0
10 20 30
40
–20 0
20 40
60
80 100
–40
–40
SKYACTIV-D 2.2
Temperatuurbereik voor SAE-viscositeitgetallen
Soort
Originele Mazda Olie Ultra DPF 5W-30 Originele Mazda Olie Supra DPF 0W-30
Alternatieve oliekwaliteit Aanbevolen olies
–30 –20 –10 0
10 20 30
40
–20 0
20 40
60
80 100
–40
–40
ACEA C3
5W-30 0W-30
De viscositeit van de motorolie, of dikte, is van invloed op het brandstofverbruik en op de
werking van de motor (starten en oliecirculatie) bij lage buitentemperaturen.
Motoroliesoorten met een lage viscositeit verlagen het brandstofverbruik en verbeteren de
prestaties bij lage buitentemperaturen.
Neem bij het kiezen van olie het bereik van de buitentemperaturen in acht waarbij u uw
auto tot aan de volgende olieverversingsbeurt gaat gebruiken.
Kies vervolgens aan de hand van de bovenstaande tabel de aanbevolen olieviscositeit.
Onderhoud en verzorging
Zelf uit te voeren onderhoud
6-29

OPGELET
lHet gebruik van oliesoorten met een andere viscositeit dan welke is aanbevolen voor
de betreffende buitentemperatuur, kan beschadiging van de motor tot gevolg hebben.
l(SKYACTIV-D 2.2)
SKYACTIV-D 2.2 gebruikt voorgeschreven olie. Controleer de specificatie in het
instruktieboekje.Als andere motorolie dan de voorgeschreven olie wordt
gebruikt, zal de effectieve periode van gebruik van het dieseldeeltjesfilter verkort
worden of bestaat de kans dat het dieseldeeltjesfilter beschadigd wordt.
OPMERKING
(SKYACTIV-G 2.0 en SKYACTIV-G 2.5)
lHet is bij alle motoren normaal dat onder normale rijomstandigheden olie wordt
verbruikt.
Het is mogelijk dat het motorolieverbruik oploopt tot 0,8 liter/1000 km. Dit kan het
gevolg zijn van verdamping, interne ventilatie of verbranding van de smerende olie in
de werkende motor. Het is mogelijk dat het olieverbruik hoger is wanneer de motor
nog nieuw is als gevolg van het inrijdingsproces. Het olieverbruik is ook afhankelijk
van het motortoerental en de motorbelasting. Onder extreme rijomstandigheden is het
mogelijk dat het olieverbruik hoger is.
(SKYACTIV-D 2.2)
lTelkens wanneer de motorolie ververst wordt, dient de motorstuureenheid van de auto
zo spoedig mogelijk teruggesteld te worden. Anders bestaat de kans dat het
moersleutelindikatielampje of motoroliewaarschuwingslampje gaat branden. Zie voor
het terugstellen van de motorstuureenheid de procedure voor het terugstellen van de
motorstuureenheid (pagina 6-31) of neem contact op met een deskundige reparateur,
bij voorkeur een officiële Mazda reparateur.
6-30
Onderhoud en verzorging
Zelf uit te voeren onderhoud

OPMERKING
lInspecteer het motoroliepeil regelmatig. Als bij het inspecteren van de motorolie het
motoroliepeil hoger is dan het“X”merkteken op de peilstok, de motorolie verversen.
Wij bevelen een deskundige reparateur aan, bij voorkeur een officiële Mazda
reparateur. Inspecteer bij het verversen van de motorolie het motoroliepeil met behulp
van de oliepeilstok en vul zodanig bij dat het motoroliepeil binnen het bereik is van
Vol en Laag zoals getoond in de afbeelding.
X merkteken Vo l Laag
qTerugstellen van de motorstuureenheid
OPMERKING
Deze procedure is bedoeld voor voertuigen met SKYACTIV-D 2.2 en voertuigen met
SKYACTIV-G 2.0 of SKYACTIV-G 2.5 waarbij de flexibele instelling voor het tijdstip
van het verversen van de motorolie is geselecteerd.
Laat na het verversen van de motorolie een reparateur zoals bijvoorbeeld een officiële
Mazda reparateur het initialiseren (terugstellen van de motoroliegegevens) van de
geregistreerde waarde uitvoeren. Als de waarde die door de computer is geregistreerd niet
wordt geïnitialiseerd, bestaat de kans dat het moersleutelindikatielampje niet uitgaat of
eerder dan normaal gaat branden.
Onderhoud en verzorging
Zelf uit te voeren onderhoud
6-31

OPMERKING
Het initialiseren (terugstellen van de motoroliegegevens) van de geregistreerde waarde
kan als volgt worden uitgevoerd:
1. Zet het contact op OFF.
2. Zet het contact op ON terwijl u de keuzeschakelaar ingedrukt houdt en blijf de
keuzeschakelaar gedurende ongeveer 5 seconden ingedrukt houden totdat het
hoofdwaarschuwingslampje
gaat knipperen.
Keuzeschakelaar
3. Nadat het hoofdwaarschuwingslampjeenkele seconden heeft geknipperd, is de
initialisatie voltooid
qControle van het motoroliepeil
1. Controleer of de auto op een vlakke
ondergrond staat.
2. Laat de motor warmdraaien totdat deze
de normale bedrijfstemperatuur bereikt
heeft.
3. Zet de motor stop en wacht tenminste 5
minuten om de olie naar het carter te
laten terugvloeien.
4. Trek de peilstok naar buiten, veeg deze
schoon en steek deze weer volledig in.SKYACTIV-G 2.0 en SKYACTIV-G 2.5
Vo l
In orde
Laag
