De LED lamp dient met de eenheid als
geheel te worden vervangen. Wanneer
vernieuwen noodzakelijk is, dit bij
voorkeur door een officiële Mazda
reparateur laten uitvoeren.
(Met LED koplampen)
Remlichten, Achterlichten, Achterste
richtingaanwijzerlampen,
Achterruitrijlampen
Remlichten, Achterlichten
De LED lamp kan niet als een
afzonderlijke eenheid worden vervangen,
omdat dit een geïntegreerde eenheid is.
De LED lamp dient met de eenheid als
geheel te worden vervangen. Wanneer
vernieuwen noodzakelijk is, dit bij
voorkeur door een officiële Mazda
reparateur laten uitvoeren.
Achterste richtingaanwijzerlampen,
Achterruitrijlampen
1. Zorg ervoor dat het contact
uitgeschakeld is en de
koplampschakelaar uit is.
2. Verwijder het kapje met een platte
schroevendraaier welke met een lap
omwikkeld is om beschadiging van het
kapje te voorkomen.
Achterste richtingaanwijzerlampen
Achteruitrijlampen
3. Draai de houder en de gloeilamp
linksom en verwijder deze.
4. Maak de gloeilamp los uit de houder.
Achterste richtingaanwijzerlampen
Achteruitrijlampen
Onderhoud en verzorging
Zelf uit te voeren onderhoud
6-63

5. Monteer de nieuwe gloeilamp in de
omgekeerde volgorde van het
verwijderen.
(Met halogeen koplampen)
Lampen van rem-/achterlichten,
Achterste richtingaanwijzerlampen,
Achterlichten (Zijde achterklep),
Achteruitrijlampen
1. Zorg ervoor dat het contact
uitgeschakeld is en de
koplampschakelaar uit is.
2. Verwijder het kapje met een platte
schroevendraaier welke met een lap
omwikkeld is om beschadiging van het
kapje te voorkomen.
Lampen van rem-/achterlichten,
Achterste richtingaanwijzerlampen
Achterlichten (Zijde achterklep),
Achteruitrijlampen
3. Draai de houder en de gloeilamp
linksom en verwijder deze.
4. Maak de gloeilamp los uit de houder.
Lampen van rem-/achterlichten
6-64
Onderhoud en verzorging
Zelf uit te voeren onderhoud

Achterste richtingaanwijzerlampen
Achterlichten (Zijde achterklep)
Achteruitrijlampen
5. Monteer de nieuwe gloeilamp in de
omgekeerde volgorde van het
verwijderen.
Mistlamp achterí
1. Zorg ervoor dat het contact
uitgeschakeld is en de
koplampschakelaar uit is.
2. Trek aan het midden van elk van de
plastic klemmen en verwijder de
klemmen en de afdekking.
Verwijderen
Monteren
3. Draai de houder en de gloeilamp
linksom en verwijder deze.
4. Maak de gloeilamp los uit de houder.
5. Monteer de nieuwe gloeilamp in
omgekeerde volgorde van het
demonteren.
Middelste remlicht
De LED lamp kan niet als een
afzonderlijke eenheid worden vervangen,
omdat dit een geïntegreerde eenheid is.
Onderhoud en verzorging
Zelf uit te voeren onderhoud
6-65íBepaalde modellen.

De LED lamp dient met de eenheid als
geheel te worden vervangen. Wanneer
vernieuwen noodzakelijk is, dit bij
voorkeur door een officiële Mazda
reparateur laten uitvoeren.
Kentekenplaatlampen
1. Zorg ervoor dat het contact
uitgeschakeld is en de
koplampschakelaar uit is.
2. Omwikkel een platte schroevendraaier
met een zachte doek om beschadiging
van de lens te voorkomen en verwijder
vervolgens de lens door de rand van de
lens voorzichtig met de platte
schroevendraaier los te wrikken.
3. Maak de gloeilamp los door deze naar
buiten te trekken.
4. Monteer de nieuwe gloeilamp in de
omgekeerde volgorde van het
verwijderen.
qVervangen van gloeilampen in het
interieur
Plafondverlichting (Voor)/
Kaartleeslampen, Achterste
kaartleeslampen, Make-up spiegeltje
verlichtingení
1. Omwikkel een kleine, platte
schroevendraaier met een zachte doek
om beschadiging van de lens te
voorkomen en verwijder vervolgens de
lens door de rand van de lens
voorzichtig met de platte
schroevendraaier los te wrikken.
2. Maak de gloeilamp los door deze naar
buiten te trekken.
Plafondlamp (Voor)/Kaartleeslampen
6-66
Onderhoud en verzorging
íBepaalde modellen.
Zelf uit te voeren onderhoud

Achterste kaartleeslampen
Make-up spiegeltje verlichtingen
3. Monteer de nieuwe gloeilamp in de
omgekeerde volgorde van het
verwijderen.
Bagageruimteverlichting
1. Omwikkel een kleine platte
schroevendraaier met een zachte doek
om beschadiging van de lens te
voorkomen en verwijder de
lenseenheid voorzichtig door de rand
van de lenseenheid voorzichtig met de
platte schroevendraaier los te wrikken.
2. Maak de elektrische stekker los van de
gloeilamp door het uitsteeksel op de
stekker met uw vinger in te drukken en
aan de stekker te trekken.
OPGELET
Bij het vervangen van de lamp, altijd
eerst de stekker losmaken. Anders kan
elektrische en elektronische apparatuur
worden kortgesloten.
Onderhoud en verzorging
Zelf uit te voeren onderhoud
6-67

3. Steek de platte schroevendraaier in de
ruimte tussen de lens en de lenseenheid
en verschuif vervolgens de
schroevendraaier om de lens los te
maken.
4. Maak de gloeilamp los door deze naar
buiten te trekken.
5. Monteer de nieuwe gloeilamp in de
omgekeerde volgorde van het
verwijderen.
Zekeringen
De elektrische installatie van uw auto is
beveiligd tegen beschadiging door
overbelasting door middel van
zekeringen.
Indien een van de lampen, elektrische
accessoires of bedieningsorganen van uw
auto niet functioneert, dient u de
betreffende circuitbeveiliging te
controleren. Indien een zekering is
doorgeslagen, is de draad er binnen in
doorgesmolten.
Indien dezelfde zekering opnieuw
doorslaat, het betreffende systeem niet
langer gebruiken en onmiddellijk een
deskundige reparateur, bij voorkeur een
officiële Mazda reparateur raadplegen.
qVervangen van zekeringen
Vervangen van de zekeringen aan de
linkerzijde van de auto
Controleer eerst de zekeringen aan de
linkerzijde van de auto, indien de
elektrische installatie niet werkt.
1. Controleer of de contactschakelaar
uitgeschakeld is en dat de overige
schakelaars uit zijn.
6-68
Onderhoud en verzorging
Zelf uit te voeren onderhoud

2. Open de kap van het zekeringenpaneel.
3. Trek de zekering recht uit met behulp
van de zekeringtrekker welke
aangebracht is op het zekeringenblok
in de motorruimte.
4. Controleer de zekering en vervang
deze als deze is doorgeslagen.
NormaalDoorgeslagen
5. Druk een nieuwe zekering van
hetzelfde amperage op de plaats en
controleer of deze goed in de klemmen
vastzit. Als dit niet het geval is, de
zekering door een deskundige
reparateur laten installeren. Bij
voorkeur een officiële Mazda
reparateur.
Indien er geen reserve-zekering meer
beschikbaar is, kunt u een zekering van
dezelfde capaciteit gebruiken van een
circuit dat voor het rijden met de auto
niet essentieel is, zoals het AUDIO of
OUTLET circuit.
OPGELET
Vervang een zekering steeds door een
originele Mazda zekering of
gelijkwaardige van dezelfde capaciteit.
Anders bestaat de kans op beschadiging
van de elektrische installatie.
6. Breng de afdekking aan en controleer
dat deze stevig op zijn plaats zit.
Vervangen van de zekeringen onder de
motorkap
Controleer het zekeringenblok in de
motorruimte, indien de koplampen of
andere elektrische onderdelen niet
functioneren en de zekeringen in het
interieur in orde zijn. Indien een zekering
is doorgeslagen, dient deze te worden
vervangen. Handel in een dergelijk geval
als volgt:
1. Controleer of de contactschakelaar
uitgeschakeld is en dat de overige
schakelaars uit zijn.
Onderhoud en verzorging
Zelf uit te voeren onderhoud
6-69

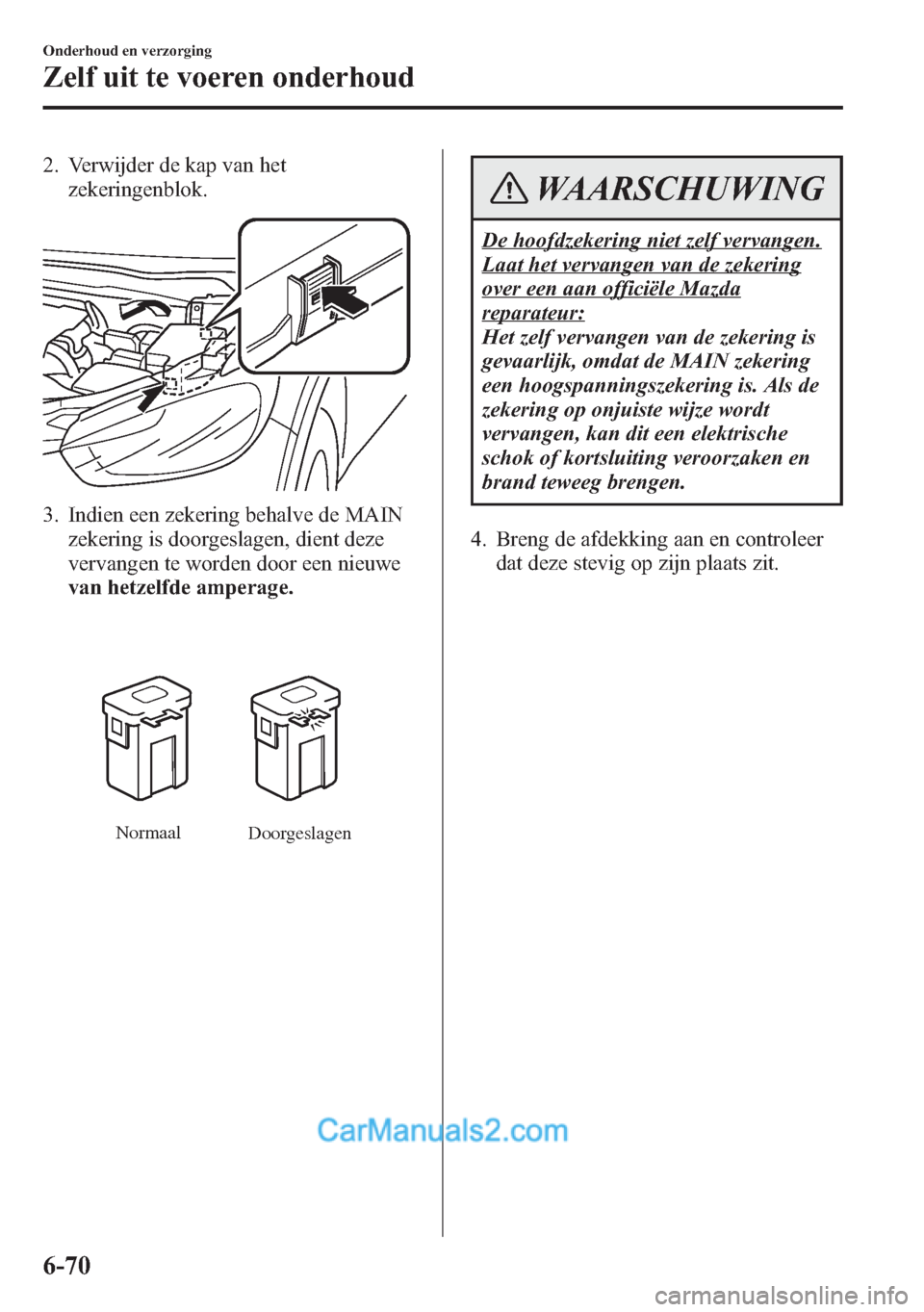

2. Verwijder de kap van het
zekeringenblok.
3. Indien een zekering behalve de MAIN
zekering is doorgeslagen, dient deze
vervangen te worden door een nieuwe
van hetzelfde amperage.
Normaal
Doorgeslagen
WAARSCHUWING
De hoofdzekering niet zelf vervangen.
Laat het vervangen van de zekering
over een aan officiële Mazda
reparateur:
Het zelf vervangen van de zekering is
gevaarlijk, omdat de MAIN zekering
een hoogspanningszekering is. Als de
zekering op onjuiste wijze wordt
vervangen, kan dit een elektrische
schok of kortsluiting veroorzaken en
brand teweeg brengen.
4. Breng de afdekking aan en controleer
dat deze stevig op zijn plaats zit.
6-70
Onderhoud en verzorging
Zelf uit te voeren onderhoud

qBeschrijving van het zekeringenpaneel
Zekeringenblok (Motorruimte)
BESCHRIJVINGZEKERINGCA-
PACITEITBEVEILIGD ONDERDEEL
1 ADD FAN GE 30 A Koelventilator
í
2 IG2 30 A Voor beveiliging van diverse circuits
3 INJECTOR 30 A Motorbesturingssysteemí
4 FAN DE 40 A Koelventilatorí
5 P.WINDOW1 30 A Elektrische ruitbedieningí
6―― ―
7 ADD FAN DE 40 A Koelventilatorí
8 EVVT 20 A Motorbesturingssysteemí
9 DEFOG 40 A Achterruitverwarming
10 DCDC DE 40 A Voor beveiliging van diverse circuitsí
11 FAN GE 30 A Koelventilatorí
12 EPB L 20 A Elektrische handrem (Links)
13 AUDIO 40 A Audio-installatieí
14 EPB R 20 A Elektrische handrem (Rechts)
15 ENG.MAIN 40 A Motorbesturingssysteem
16 ABS/DSC M 50 A ABS, regelsysteem voor dynamische stabiliteit
17
50 A Voor beveiliging van diverse circuits
Onderhoud en verzorging
Zelf uit te voeren onderhoud
6-71íBepaalde modellen.

BESCHRIJVINGZEKERINGCA-
PACITEITBEVEILIGD ONDERDEEL
18 WIPER 20 A Voorruitenwisser en ruitensproeier
19 HEATER 40 A Airconditioning
20 DCDC REG 30 A Voor beveiliging van diverse circuits
í
21 ENGINE.IG1 7,5 A Motorbesturingssysteem
22 C/U IG1 15 A Voor beveiliging van diverse circuits
23H/L LOW L
HID L15 A Koplamp (dimlicht) (Links)
24 H/L LOW R 15 A Koplamp (dimlicht) (Rechts)
25 ENGINE3 15 A Motorbesturingssysteem
26 ENGINE2 15 A Motorbesturingssysteem
27 ENGINE1 15 A Motorbesturingssysteem
28 AT 15 A Transmissiebesturingssysteem
29 H/CLEAN 20 A Koplampsproeier
í
30 A/C 7,5 A Airconditioning
31 AT PUMP 15 A Transmissiebesturingssysteemí
32 STOP 10 A Remlichten, mistlamp achterí
33 R.WIPER 15 A Achterruitenwisser
34 H/L HI 20 A Koplampen (grootlicht)
35 HID R 15 A―
36 FOG 15 A Mistlampen voor
í
377,5 A Motorbesturingssysteem
38 AUDIO2 7,5 A Audio-installatie
39 GLOW SIG 5 A Motorbesturingssysteem
í
40 METER2 7,5 A Instrumentengroep
41 METER1 10 A Instrumentengroep
42 SRS1 7,5 A Airbag
43 BOSE 25 A Model uitgerust met Bose
®geluidsinstallatieí
44 AUDIO1 15 A Audio-installatie
45 ABS/DSC S 30 A ABS, regelsysteem voor dynamische stabiliteit
46 FUEL PUMP 15 A Brandstofsysteem
í
47 FUEL WARM 25 A Brandstofverwarmerí
48 TAIL 15 ALampen van achterlichten, positielampen,
kentekenplaatverlichting
49 FUEL PUMP2 25 A―
50 HAZARD 25 A Waarschuwingsknipperlichten, richtingaanwijzers
51 DRL 15 A Dagverlichting
í
52 R.OUTLET2 15 A Stekkerbussen voor accessoires
53 HORN 15 A Claxon
54 ROOM 15 A Plafondlamp
6-72
Onderhoud en verzorging
íBepaalde modellen.
Zelf uit te voeren onderhoud
