4WD MAZDA MODEL CX-5 2015 Handleiding (in Dutch)

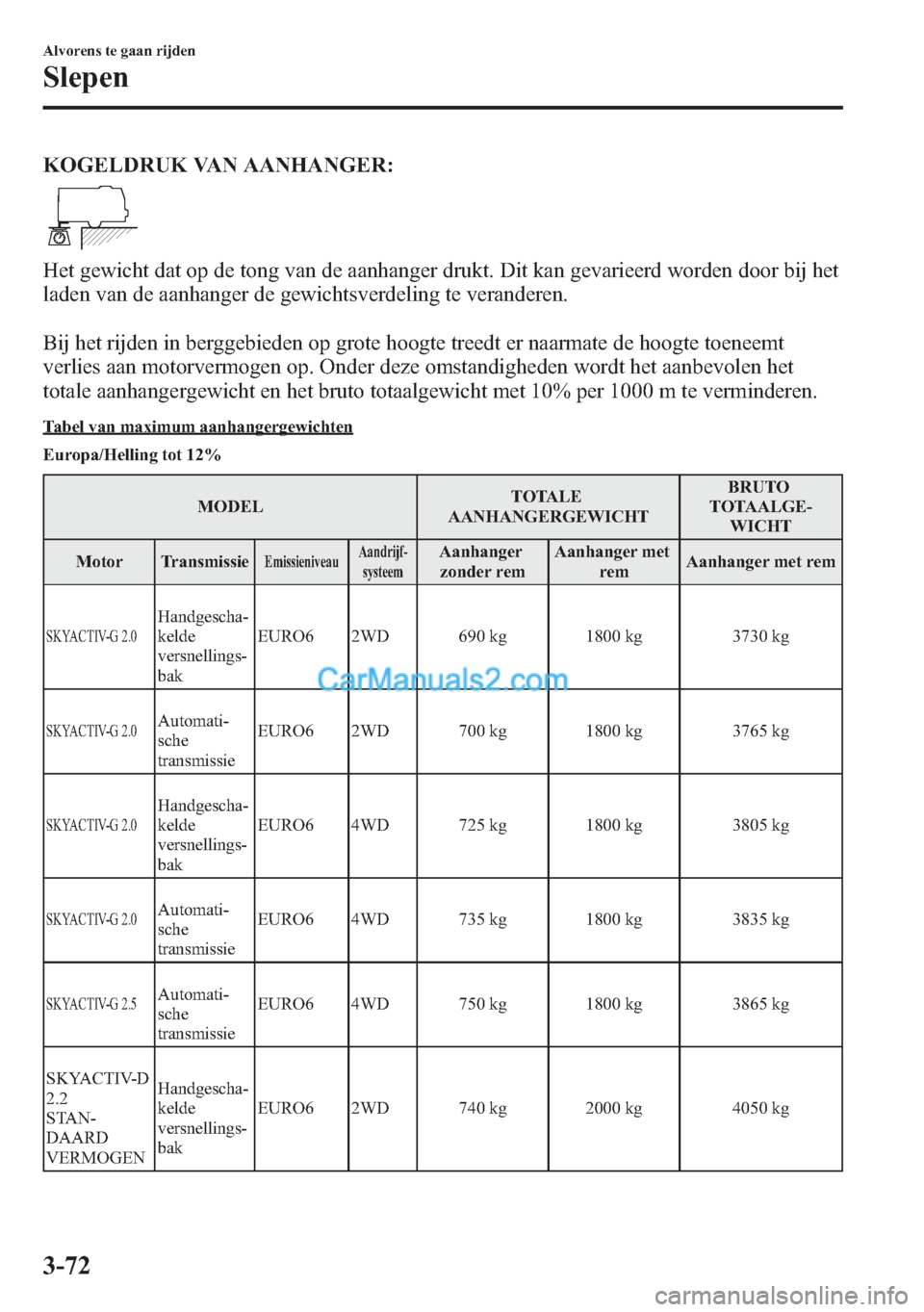

KOGELDRUK VAN AANHANGER:
Het gewicht dat op de tong van de aanhanger drukt. Dit kan gevarieerd worden door bij het
laden van de aanhanger de gewichtsverdeling te veranderen.
Bij het rijden in berggebieden op grote hoogte treedt er naarmate de hoogte toeneemt
verlies aan motorvermogen op. Onder deze omstandigheden wordt het aanbevolen het
totale aanhangergewicht en het bruto totaalgewicht met 10% per 1000 m te verminderen.
Tabel van maximum aanhangergewichten
Europa/Helling tot 12%
MODELTOTALE
AANHANGERGEWICHTBRUTO
TOTAALGE-
WICHT
Motor Transmissie
EmissieniveauAandrijf-
systeemAanhanger
zonder remAanhanger met
remAanhanger met rem
SKYACTIV-G 2.0Handgescha-
kelde
versnellings-
bakEURO6 2WD 690 kg 1800 kg 3730 kg
SKYACTIV-G 2.0Automati-
sche
transmissieEURO6 2WD 700 kg 1800 kg 3765 kg
SKYACTIV-G 2.0Handgescha-
kelde
versnellings-
bakEURO6 4WD 725 kg 1800 kg 3805 kg
SKYACTIV-G 2.0Automati-
sche
transmissieEURO6 4WD 735 kg 1800 kg 3835 kg
SKYACTIV-G 2.5Automati-
sche
transmissieEURO6 4WD 750 kg 1800 kg 3865 kg
SKYACTIV-D
2.2
STAN-
DAARD
VERMOGENHandgescha-
kelde
versnellings-
bakEURO6 2WD 740 kg 2000 kg 4050 kg
3-72
Alvorens te gaan rijden
Slepen

MODELTOTALE
AANHANGERGEWICHTBRUTO
TOTAALGE-
WICHT
Motor Transmissie
EmissieniveauAandrijf-
systeemAanhanger
zonder remAanhanger met
remAanhanger met rem
SKYACTIV-D
2.2
STAN-
DAARD
VERMOGENAutomati-
sche
transmissieEURO6 2WD 750 kg 2000 kg 4050 kg
SKYACTIV-D
2.2
STAN-
DAARD
VERMOGENHandgescha-
kelde
versnellings-
bakEURO6 4WD 750 kg 2000 kg 4110 kg
SKYACTIV-D
2.2
STAN-
DAARD
VERMOGENAutomati-
sche
transmissieEURO6 4WD 750 kg 2000 kg 4125 kg
SKYACTIV-D
2.2 GROOT
VERMOGENHandgescha-
kelde
versnellings-
bakEURO6 4WD 750 kg 2000 kg 4110 kg
SKYACTIV-D
2.2 GROOT
VERMOGENAutomati-
sche
transmissieEURO6 4WD 750 kg 2000 kg 4125 kg
KOGELDRUK VAN AANHANGER: 88 kg
Duitsland en Oostenrijk/Helling tot 8%
MODELTOTALE
AANHANGERGEWICHTBRUTO
TOTAALGE-
WICHT
Motor Transmissie
EmissieniveauAandrijf-
systeemAanhanger
zonder remAanhanger met
remAanhanger met rem
SKYACTIV-G 2.0Handgescha-
kelde
versnellings-
bakEURO6 2WD 690 kg 1900 kg 3830 kg
SKYACTIV-G 2.0Handgescha-
kelde
versnellings-
bakEURO6 4WD 725 kg 1900 kg 3905 kg
Alvorens te gaan rijden
Slepen
3-73

MODELTOTALE
AANHANGERGEWICHTBRUTO
TOTAALGE-
WICHT
Motor Transmissie
EmissieniveauAandrijf-
systeemAanhanger
zonder remAanhanger met
remAanhanger met rem
SKYACTIV-G 2.0Automati-
sche
transmissieEURO6 4WD 735 kg 2000 kg 4035 kg
SKYACTIV-G 2.5Automati-
sche
transmissieEURO6 4WD 750 kg 2000 kg 4065 kg
SKYACTIV-D
2.2
STAN-
DAARD
VERMOGENHandgescha-
kelde
versnellings-
bakEURO6 2WD 740 kg 2000 kg 4050 kg
SKYACTIV-D
2.2
STAN-
DAARD
VERMOGENAutomati-
sche
transmissieEURO6 2WD 750 kg 2000 kg 4050 kg
SKYACTIV-D
2.2
STAN-
DAARD
VERMOGENHandgescha-
kelde
versnellings-
bakEURO6 4WD 750 kg 2100 kg 4210 kg
SKYACTIV-D
2.2
STAN-
DAARD
VERMOGENAutomati-
sche
transmissieEURO6 4WD 750 kg 2100 kg 4225 kg
SKYACTIV-D
2.2 GROOT
VERMOGENHandgescha-
kelde
versnellings-
bakEURO6 4WD 750 kg 2100 kg 4210 kg
SKYACTIV-D
2.2 GROOT
VERMOGENAutomati-
sche
transmissieEURO6 4WD 750 kg 2100 kg 4225 kg
KOGELDRUK VAN AANHANGER: 88 kg
3-74
Alvorens te gaan rijden
Slepen

Rusland/Helling tot 12%
MODELTOTALE
AANHANGERGEWICHTBRUTO
TOTAALGE-
WICHT
Motor Transmissie
EmissieniveauAandrijf-
systeemAanhanger
zonder remAanhanger met
remAanhanger met rem
SKYACTIV-G 2.0Handgescha-
kelde
versnellings-
bakEURO4 2WD 720 kg 1800 kg 3745 kg
SKYACTIV-G 2.0Automati-
sche
transmissieEURO4 2WD 740 kg 1800 kg 3785 kg
SKYACTIV-G 2.0Automati-
sche
transmissieEURO4 4WD 750 kg 1800 kg 3850 kg
SKYACTIV-G 2.5Automati-
sche
transmissieEURO4 4WD 750 kg 1800 kg 3875 kg
SKYACTIV-D
2.2 GROOT
VERMOGENAutomati-
sche
transmissieEURO6 4WD 750 kg 2000 kg 4140 kg
KOGELDRUK VAN AANHANGER: 88 kg
Israël/Helling tot 12%
MODELTOTALE
AANHANGERGEWICHTBRUTO
TOTAALGE-
WICHT
Motor Transmissie
EmissieniveauAandrijf-
systeemAanhanger
zonder remAanhanger met
remAanhanger met rem
SKYACTIV-G 2.0Automati-
sche
transmissieEURO6 2WD 750 kg 1500 kg 3478 kg
SKYACTIV-G 2.5Automati-
sche
transmissieEURO6 4WD 750 kg 1500 kg 3574 kg
KOGELDRUK VAN AANHANGER: 88 kg
Alvorens te gaan rijden
Slepen
3-75

Zuid-Afrika/Helling tot 12%
MODELTOTALE
AANHANGERGEWICHTBRUTO
TOTAALGE-
WICHT
Motor Transmissie
EmissieniveauAandrijf-
systeemAanhanger
zonder remAanhanger met
remAanhanger met rem
SKYACTIV-G 2.0Handgescha-
kelde
versnellings-
bakEURO4 2WD 750 kg 1000 kg 2938 kg
SKYACTIV-G 2.0Handgescha-
kelde
versnellings-
bakEURO4 4WD 750 kg 1250 kg 3252 kg
SKYACTIV-G 2.0Automati-
sche
transmissieEURO4 2WD 750 kg 1000 kg 2978 kg
SKYACTIV-G 2.5Automati-
sche
transmissieEURO4 2WD 750 kg 1500 kg 3511 kg
SKYACTIV-G 2.5Automati-
sche
transmissieEURO4 4WD 750 kg 1500 kg 3574 kg
SKYACTIV-D
2.2
STAN-
DAARD
VERMOGENAutomati-
sche
transmissieEURO4 2WD 750 kg 1500 kg 3518 kg
SKYACTIV-D
2.2 GROOT
VERMOGENAutomati-
sche
transmissieEURO4 4WD 750 kg 1500 kg 3623 kg
KOGELDRUK VAN AANHANGER: 88 kg
3-76
Alvorens te gaan rijden
Slepen

4Tijdens het rijden
Informatie betreffende veilig rijden en stoppen
Motor start/stop ....................................... 4-2
Contactschakelaar ............................... 4-2
Starten van de motor ........................... 4-4
Stopzetten van de motor .................... 4-12
i-stop
í.............................................. 4-14
Instrumentengroep en display .............. 4-24
Meters en tellers ................................ 4-24
Waarschuwings/indikatielampjes ...... 4-38
Transmissie ............................................ 4-77
Bediening van de handgeschakelde
versnellingsbak ................................. 4-77
Bedieningsorganen van de automatische
transmissie ........................................ 4-80
Schakelaars en regelaars ....................... 4-91
Lichtschakelaar ................................. 4-91
Voormistlichten
í.............................. 4-98
Achtermistlichtí............................... 4-99
Richtingaanwijzers en signalen voor
rijbaanverandering .......................... 4-101
Voorruitenwissers en ruitensproeier .... 4-103
Achterruitenwisser en ruitensproeier .... 4-107
Koplampsproeierí.......................... 4-108
Achterruitverwarming ..................... 4-109
Claxon ............................................. 4-110
Waarschuwingsknipperlichten ......... 4-111
Remmen ................................................ 4-112
Remsysteem .................................... 4-112
Noodstopsignaalsysteem ................. 4-117
Hellingwegrijsysteem (HLA) .......... 4-118
ABS/TCS/DSC ..................................... 4-120
Anti-blokkeer remsysteem (ABS) ... 4-120
Anti-wielspin regeling (TCS) .......... 4-121
Dynamische stabiliteitsregeling (DSC) ... 4-123
i-ELOOPí........................................... 4-124Brandstofverbruikmonitor ................. 4-127
Drive-selectie
í..................................... 4-133
4WD ...................................................... 4-135
Stuurbekrachtiging ............................. 4-137
i-ACTIVSENSE
í................................ 4-138
Aanpasbaar voorverlichtingssysteem (AFS)í... 4-141
Koplampregelsysteem (HBC)í...... 4-142
Adaptieve LED koplampení.......... 4-145
Rijstrookafwijkingwaarschuwingssysteem (LDWS)í.... 4-149
Dodehoekmonitorsysteem (BSM)í... 4-155
Afstandherkenninghulpsysteem (DRSS)í... 4-162
Vermoeidheidswaarschuwingí....... 4-166
Achteruitrijwaarschuwingssysteem (RCTA)í... 4-169
Mazda Radar Cruise Control (MRCC) systeemí... 4-174
Rijstrookassistentí......................... 4-185
Afstelbare snelheidsbegrenzerí...... 4-195
Stadsverkeer-remassistent [Vooruit] (SCBS F)í... 4-199
Stadsverkeer-remassistent [Achteruit] (SCBS R)í.... 4-205
Smart Brake Support remhulpsysteem (SBS)í.... 4-211
Vooruitrijcamera (FSC)í................ 4-214
Radarsensor (Voor)í...................... 4-217
Lasersensor (Voor)í....................... 4-220
Radarsensoren (Achter)í................ 4-223
Ultrasonische sensor (Achter)í...... 4-225
Kruissnelheidsregelaar
í..................... 4-226
Bandenspanningcontrolesysteem ....... 4-232
Dieseldeeltjesfilter ................................ 4-237
Achteruitkijkmonitor
í....................... 4-238
Parkeersensorsysteem
í...................... 4-255
4-1íBepaalde modellen.

Multi-informatiedisplay
Er verschijnt een bericht dat bijvoorbeeld de bedrijfstoestand van het systeem, een defect of
een afwijking aangeeft.
l(Wanneer een symbool en een bericht op de display verschijnen)
Controleer voor bijzonderheden over de symbolen die op het bovenste gedeelte van het
scherm worden aangegeven de lijst van indikaties en te nemen maatregelen.
l(Wanneer enkel een bericht wordt aangegeven op de display)
Volg de instrukties die op de display worden aangegeven.
Als gegevens zoals aangegeven in onderstaande illustraties worden getoond, is er mogelijk
een probleem met de auto. De te nemen maatregel verschilt afhankelijk van de indikatie.
Zie onderstaande illustraties.
Oplossing: Parkeer de auto onmiddellijk, kijk naar het symbool dat op het bovenste
gedeelte van het scherm wordt aangegeven en raadpleeg vervolgens de“Lijst van
indikaties en te nemen maatregelen”om het symbool op te zoeken en te zien welke
maatregel genomen moet worden.
Indikatie op display
Stop voertuig op een veilige plek:
Motor kan onverwachts stoppen.Storing stuurbekrachting:
Sturen wordt zeer moeilijk.Overbelasting 4WD systeem:
Defect in het 4WD systeem. Parkeer
de auto op een veilige plaats.
Oplossing: Raadpleeg een officiële Mazda reparateur om uw auto te laten inspecteren.
Kijk naar het symbool dat op het bovenste gedeelte van het scherm wordt aangegeven
en raadpleeg de“Lijst van indikaties en te nemen maatregelen”om het symbool op te
zoeken en te zien welke maatregel genomen moet worden.
Indikatie op display
Storing automatische
transmissie:
Automatische transmissie
dient geïnspecteerd te
worden.Storing in Keyless systeem:
Systeem van
afstandbediende
portiervergrendeling dient
geïnspecteerd te worden.Controleer roetfilter:
Dieseldeeltjesfilter dient
geïnspecteerd te worden.Storing in 4WD systeem:
Defect in het 4WD
systeem. 4WD systeem
dient geïnspecteerd te
worden.
Tijdens het rijden
Instrumentengroep en display
4-39

Signaal Waarschuwings/indikatielampjes Pagina
Waarschuwingslampje elektrische handrem 4-49
Laadsysteemwaarschuwingsindikatie/waarschuwingslampje 4-50
Motoroliewaarschuwingslampje 4-50
Motorwaarschuwingslampje 4-51
Waarschuwingslampje voor hoge motorkoelvloeistoftemperatuur (Rood) 4-52
i-stop waarschuwingslampje (Oranje)/indikatielampje (Groen) 4-52
Rijstrookassistentindikatie 4-54
Rijstrookassistent OFF indikatie 4-55
Rijstrookafwijkingwaarschuwingssysteem (LDWS) indikatie 4-76
Rijstrookafwijkingwaarschuwingssysteem (LDWS) OFF indikatie 4-55
4WD waarschuwingsindikatie 4-56
Waarschuwingsindikatie voor automatische transmissie 4-57
Stuurbekrachtiging defect indikatie 4-57
Waarschuwingslampje voor systeem van airbag/voorspanners van voorste
veiligheidsgordels4-58
Waarschuwingslampje voor laag brandstofpeil 4-59
Veiligheidsgordelwaarschuwingslampje 4-59
Tijdens het rijden
Instrumentengroep en display
4-41

Signaal Waarschuwings/indikatielampjes Pagina
Motorwaarschuwingslampje 4-51
Waarschuwingslampje voor hoge motorkoelvloeistoftemperatuur (Rood) 4-52
i-stop waarschuwingslampje (Oranje)/indikatielampje (Groen) 4-52
Waarschuwingslampje van rijstrookafwijkingwaarschuwingssysteem
(LDWS)4-54
Indikatielampje van rijstrookafwijkingwaarschuwingssysteem (LDWS) OFF 4-55
4WD waarschuwingslampje 4-56
Waarschuwingslampje voor automatische transmissie 4-57
Indikatielampje voor defecte stuurbekrachtiging 4-57
Waarschuwingslampje voor systeem van airbag/voorspanners van voorste
veiligheidsgordels4-58
Waarschuwingslampje voor laag brandstofpeil 4-59
Veiligheidsgordelwaarschuwingslampje 4-59
Open-portier waarschuwingslampje 4-61
120 km/h waarschuwingslampje 4-61
Rijsnelheidwaarschuwingsindikatie 4-31
Waarschuwingslampje voor laag sproeiervloeistofniveau 4-62
Waarschuwingslampje van bandenspanningcontrolesysteem 4-62
Tijdens het rijden
Instrumentengroep en display
4-45

OPGELET
lGebruik altijd banden van het
voorgeschreven formaat voor alle
wielen en van hetzelfde merk, soort
en profielpatroon. Bovendien geen
banden met duidelijk zichtbaar
verschillende slijtagepatronen op
dezelfde auto gebruiken. Als
dergelijke ongeschikte banden
gebruikt worden, bestaat de kans dat
het LDWS niet normaal functioneert.
lWanneer een noodreservewiel wordt
gebruikt, bestaat de kans dat het
systeem niet normaal functioneert.
q4WD waarschuwingsindikatie/
waarschuwingslampjeí
Type A
De waarschuwingsindikatie wordt onder
de volgende omstandigheden getoond;
lEr is een afwijking in het 4WD
systeem.
lEr is teveel verschil in de bandradius
tussen de voor- en achterwielen.
lDe temperatuur van de differentieelolie
is abnormaal hoog.
lEr is voortdurend een groot verschil
tussen het aantal omwentelingen van
de voor- en achterwielen, zoals
wanneer u probeert weg te rijden op
een bevroren wegdek of wanneer u de
auto probeert vrij te trekken uit
modder, zand of soortgelijke
omstandigheden.
Wanneer“Storing in 4WD systeem”
wordt aangegeven
Raadpleeg een deskundige reparateur, bij
voorkeur een officiële Mazda reparateur.
Wanneer“Overbelasting 4WD
systeem”wordt aangegeven
Parkeer de auto op een veilige plaats. Als
de aanduiding na enkele ogenblikken
verdwijnt kunt u verder rijden. Als de
aanduiding niet verdwijnt, contact
opnemen met een deskundige reparateur,
bij voorkeur een officiële Mazda
reparateur.
Type B
Wanneer het contact op ON wordt gezet,
zal dit waarschuwingslampje gedurende
enkele seconden blijven branden.
Het waarschuwingslampje zal onder de
volgende omstandigheden gaan branden
of knipperen:
lGaat branden wanneer er een afwijking
is in het 4WD systeem.
lGaat branden als er teveel verschil is in
de bandradius tussen de voor- en
achterwielen.
lGaat knipperen wanneer de
temperatuur van de differentieelolie
abnormaal hoog wordt.
4-56
Tijdens het rijden
íBepaalde modellen.
Instrumentengroep en display
