5-1

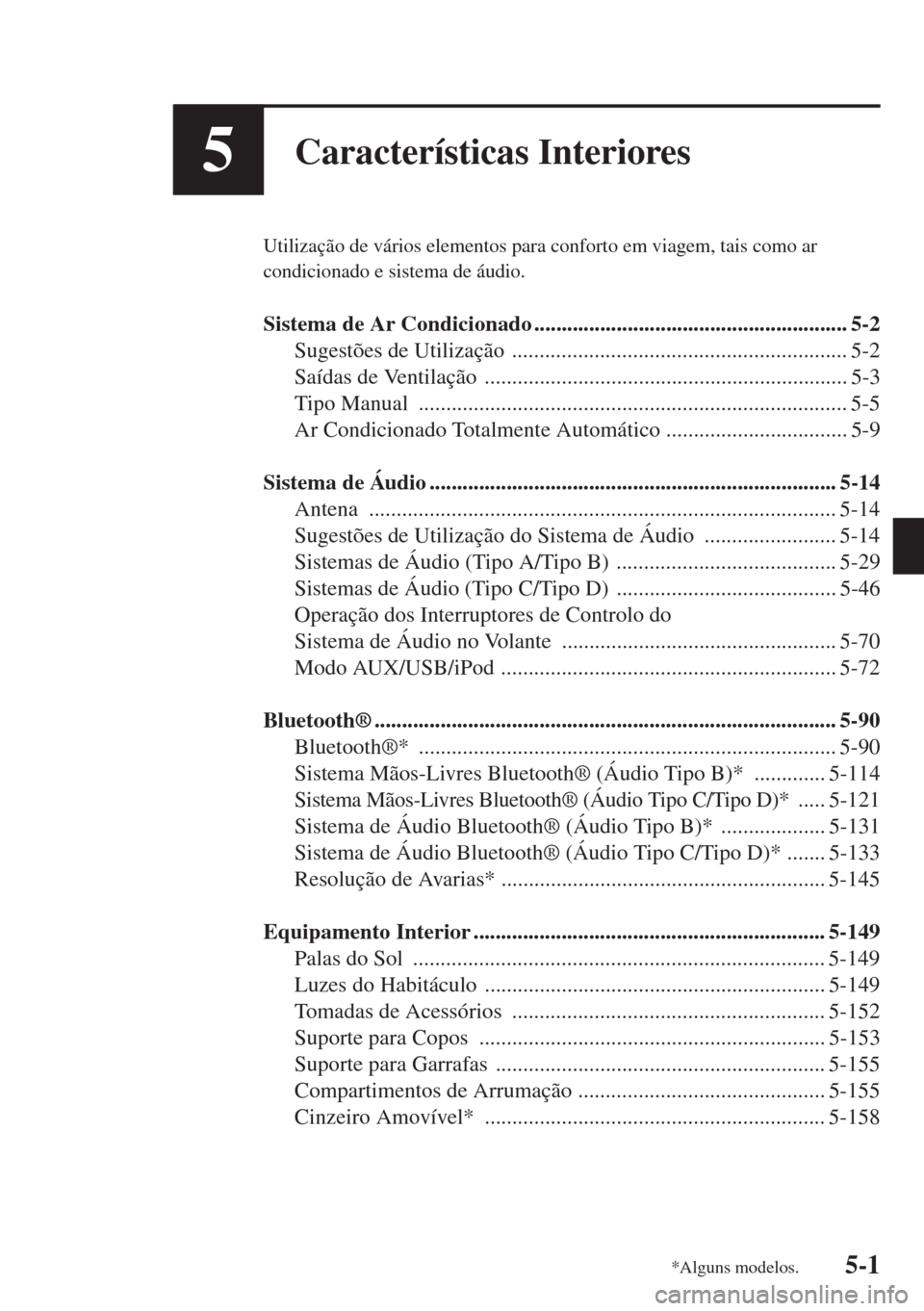

5Características Interiores
Utilização de vários elementos para conforto em viagem, tais como ar
condicionado e sistema de áudio.
Sistema de Ar Condicionado ......................................................... 5-2
Sugestões de Utilização ............................................................. 5-2
Saídas de Ventilação .................................................................. 5-3
Tipo Manual .............................................................................. 5-5
Ar Condicionado Totalmente Automático ................................. 5-9
Sistema de Áudio .......................................................................... 5-14
Antena ..................................................................................... 5-14
Sugestões de Utilização do Sistema de Áudio ........................ 5-14
Sistemas de Áudio (Tipo A/Tipo B) ........................................ 5-29
Sistemas de Áudio (Tipo C/Tipo D) ........................................ 5-46
Operação dos Interruptores de Controlo do
Sistema de Áudio no Volante .................................................. 5-70
Modo AUX/USB/iPod ............................................................. 5-72
Bluetooth® .................................................................................... 5-90
Bluetooth®* ............................................................................ 5-90
Sistema Mãos-Livres Bluetooth® (Áudio Tipo B)* ............. 5-114
Sistema Mãos-Livres Bluetooth® (Áudio Tipo C/Tipo D)* ..... 5-121
Sistema de Áudio Bluetooth® (Áudio Tipo B)* ................... 5-131
Sistema de Áudio Bluetooth® (Áudio Tipo C/Tipo D)* ....... 5-133
Resolução de Avarias* ........................................................... 5-145
Equipamento Interior ................................................................ 5-149
Palas do Sol ........................................................................... 5-149
Luzes do Habitáculo .............................................................. 5-149
Tomadas de Acessórios ......................................................... 5-152
Suporte para Copos ............................................................... 5-153
Suporte para Garrafas ............................................................ 5-155
Compartimentos de Arrumação ............................................. 5-155
Cinzeiro Amovível* .............................................................. 5-158
*Alguns modelos.

5-25
Características Interiores
Sistema de Áudio

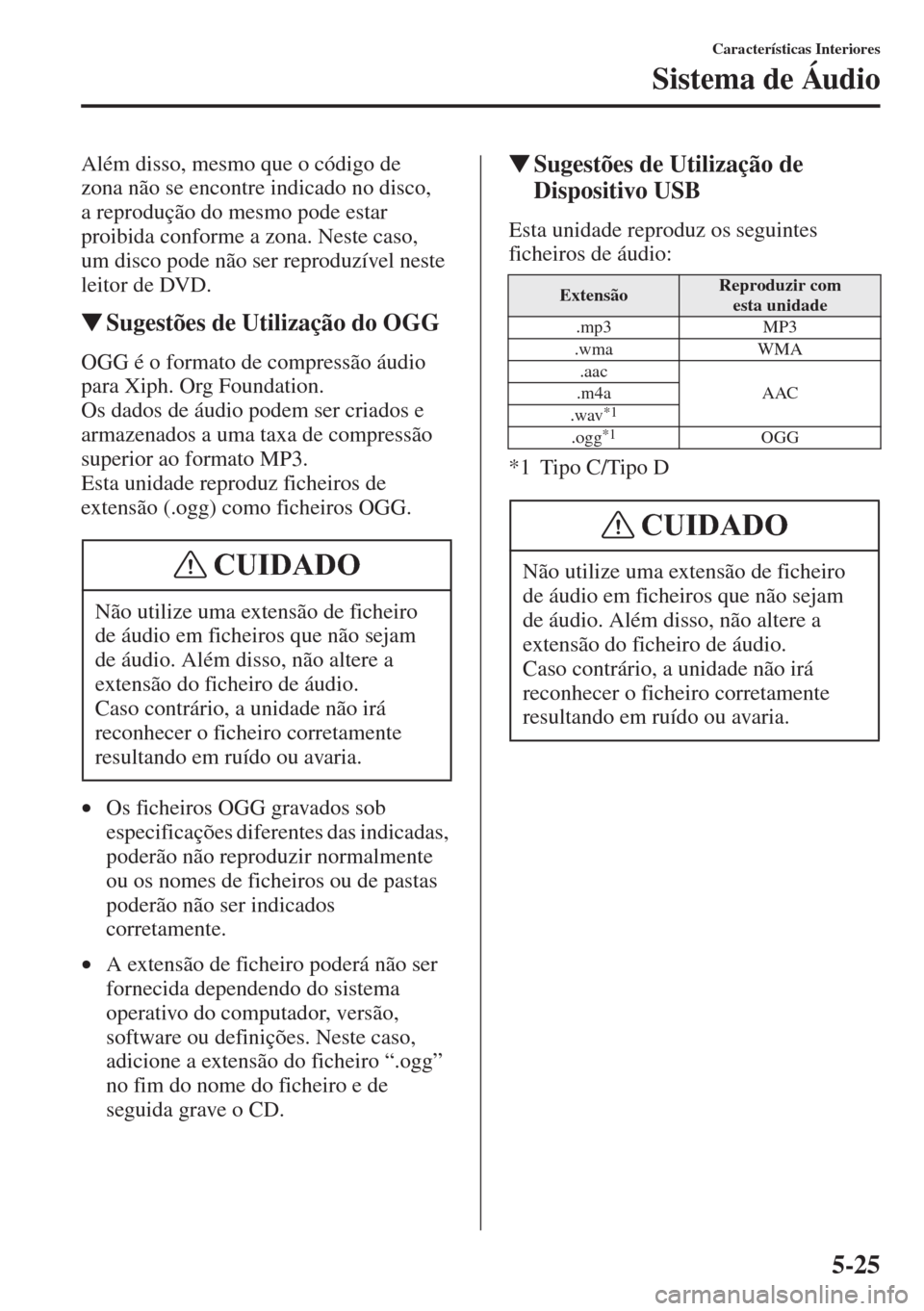

Além disso, mesmo que o código de
zona não se encontre indicado no disco,
a reprodução do mesmo pode estar
proibida conforme a zona. Neste caso,
um disco pode não ser reproduzível neste
leitor de DVD.
WSugestões de Utilização do OGG
OGG é o formato de compressão áudio
para Xiph. Org Foundation.
Os dados de áudio podem ser criados e
armazenados a uma taxa de compressão
superior ao formato MP3.
Esta unidade reproduz ficheiros de
extensão (.ogg) como ficheiros OGG.
•Os ficheiros OGG gravados sob
especificações diferentes das indicadas,
poderão não reproduzir normalmente
ou os nomes de ficheiros ou de pastas
poderão não ser indicados
corretamente.
•A extensão de ficheiro poderá não ser
fornecida dependendo do sistema
operativo do computador, versão,
software ou definições. Neste caso,
adicione a extensão do ficheiro “.ogg”
no fim do nome do ficheiro e de
seguida grave o CD.
WSugestões de Utilização de
Dispositivo USB
Esta unidade reproduz os seguintes
ficheiros de áudio:
*1 Tipo C/Tipo D
Não utilize uma extensão de ficheiro
de áudio em ficheiros que não sejam
de áudio. Além disso, não altere a
extensão do ficheiro de áudio.
Caso contrário, a unidade não irá
reconhecer o ficheiro corretamente
resultando em ruído ou avaria.
CUIDADO
ExtensãoReproduzir com
esta unidade
.mp3 MP3
.wma WMA
.aac
AAC .m4a
.wav
*1
.ogg*1OGG
Não utilize uma extensão de ficheiro
de áudio em ficheiros que não sejam
de áudio. Além disso, não altere a
extensão do ficheiro de áudio.
Caso contrário, a unidade não irá
reconhecer o ficheiro corretamente
resultando em ruído ou avaria.
CUIDADO

5-26
Características Interiores
Sistema de Áudio

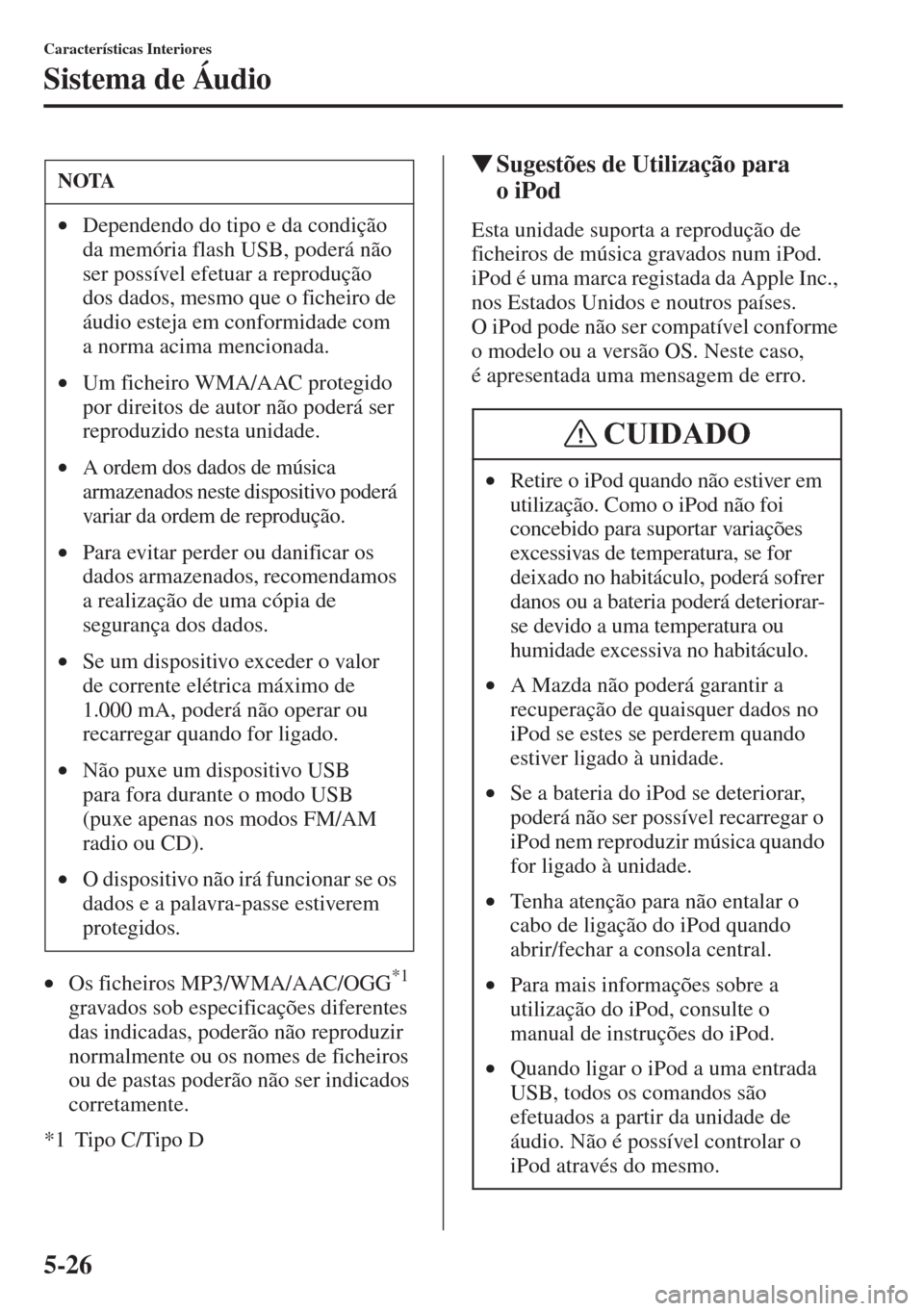

•Os ficheiros MP3/WMA/AAC/OGG*1
gravados sob especificações diferentes
das indicadas, poderão não reproduzir
normalmente ou os nomes de ficheiros
ou de pastas poderão não ser indicados
corretamente.
*1 Tipo C/Tipo D
WSugestões de Utilização para
oiPod
Esta unidade suporta a reprodução de
ficheiros de música gravados num iPod.
iPod é uma marca registada da Apple Inc.,
nos Estados Unidos e noutros países.
O iPod pode não ser compatível conforme
o modelo ou a versão OS. Neste caso,
é apresentada uma mensagem de erro.
NOTA
•Dependendo do tipo e da condição
da memória flash USB, poderá não
ser possível efetuar a reprodução
dos dados, mesmo que o ficheiro de
áudio esteja em conformidade com
a norma acima mencionada.
•Um ficheiro WMA/AAC protegido
por direitos de autor não poderá ser
reproduzido nesta unidade.
•A ordem dos dados de música
armazenados neste dispositivo poderá
variar da ordem de reprodução.
•Para evitar perder ou danificar os
dados armazenados, recomendamos
a realização de uma cópia de
segurança dos dados.
•Se um dispositivo exceder o valor
de corrente elétrica máximo de
1.000 mA, poderá não operar ou
recarregar quando for ligado.
•Não puxe um dispositivo USB
para fora durante o modo USB
(puxe apenas nos modos FM/AM
radio ou CD).
•O dispositivo não irá funcionar se os
dados e a palavra-passe estiverem
protegidos.
•Retire o iPod quando não estiver em
utilização. Como o iPod não foi
concebido para suportar variações
excessivas de temperatura, se for
deixado no habitáculo, poderá sofrer
danos ou a bateria poderá deteriorar-
se devido a uma temperatura ou
humidade excessiva no habitáculo.
•A Mazda não poderá garantir a
recuperação de quaisquer dados no
iPod se estes se perderem quando
estiver ligado à unidade.
•Se a bateria do iPod se deteriorar,
poderá não ser possível recarregar o
iPod nem reproduzir música quando
for ligado à unidade.
•Tenha atenção para não entalar o
cabo de ligação do iPod quando
abrir/fechar a consola central.
•Para mais informações sobre a
utilização do iPod, consulte o
manual de instruções do iPod.
•Quando ligar o iPod a uma entrada
USB, todos os comandos são
efetuados a partir da unidade de
áudio. Não é possível controlar o
iPod através do mesmo.
CUIDADO

5-29
Características Interiores
Sistema de Áudio

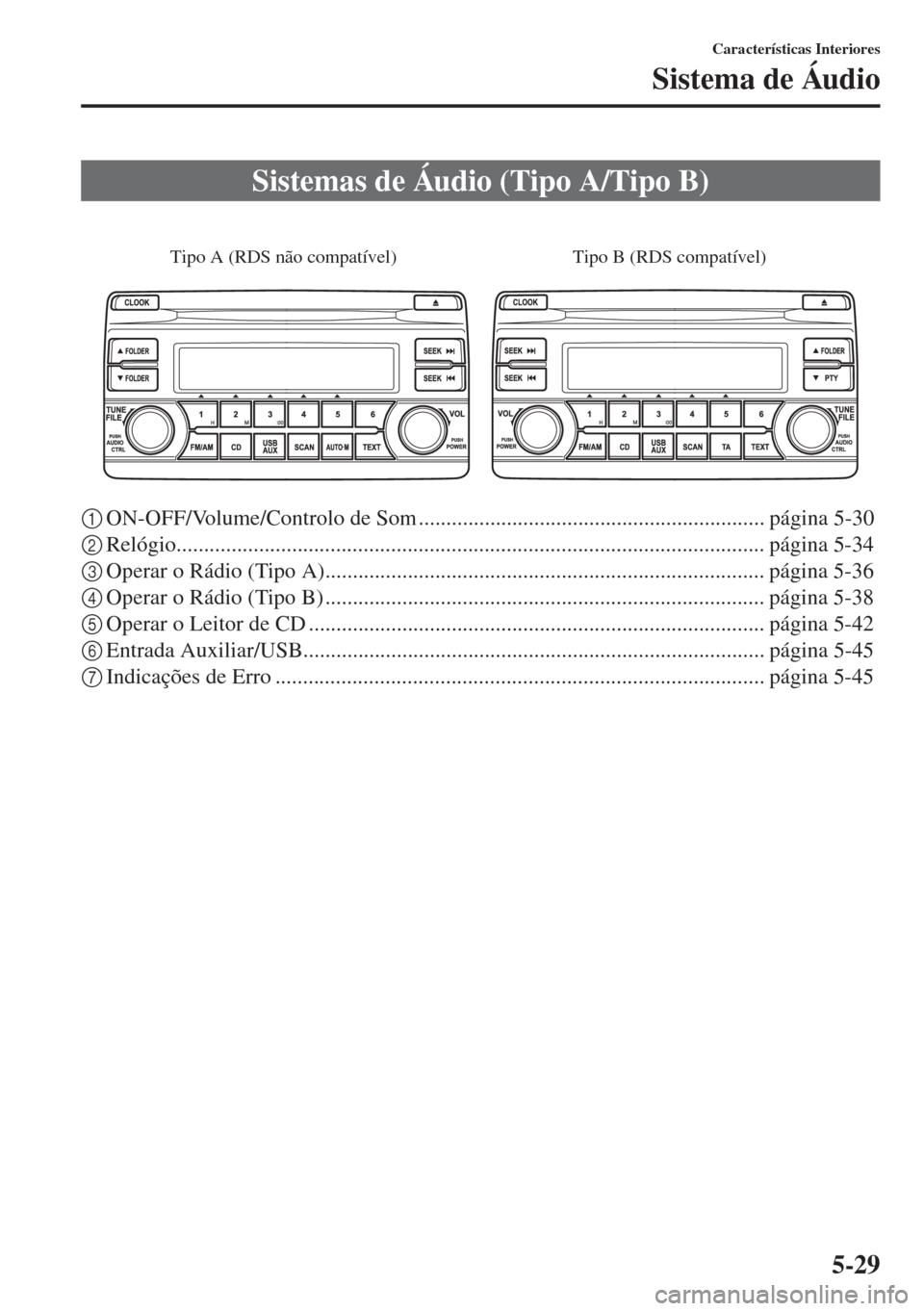

1ON-OFF/Volume/Controlo de Som ............................................................... página 5-30
2Relógio........................................................................................................... página 5-34
3Operar o Rádio (Tipo A)................................................................................ página 5-36
4Operar o Rádio (Tipo B) ................................................................................ página 5-38
5Operar o Leitor de CD ................................................................................... página 5-42
6Entrada Auxiliar/USB.................................................................................... página 5-45
7Indicações de Erro ......................................................................................... página 5-45
Sistemas de Áudio (Tipo A/Tipo B)
Tipo A (RDS não compatível) Tipo B (RDS compatível)

5-39
Características Interiores
Sistema de Áudio

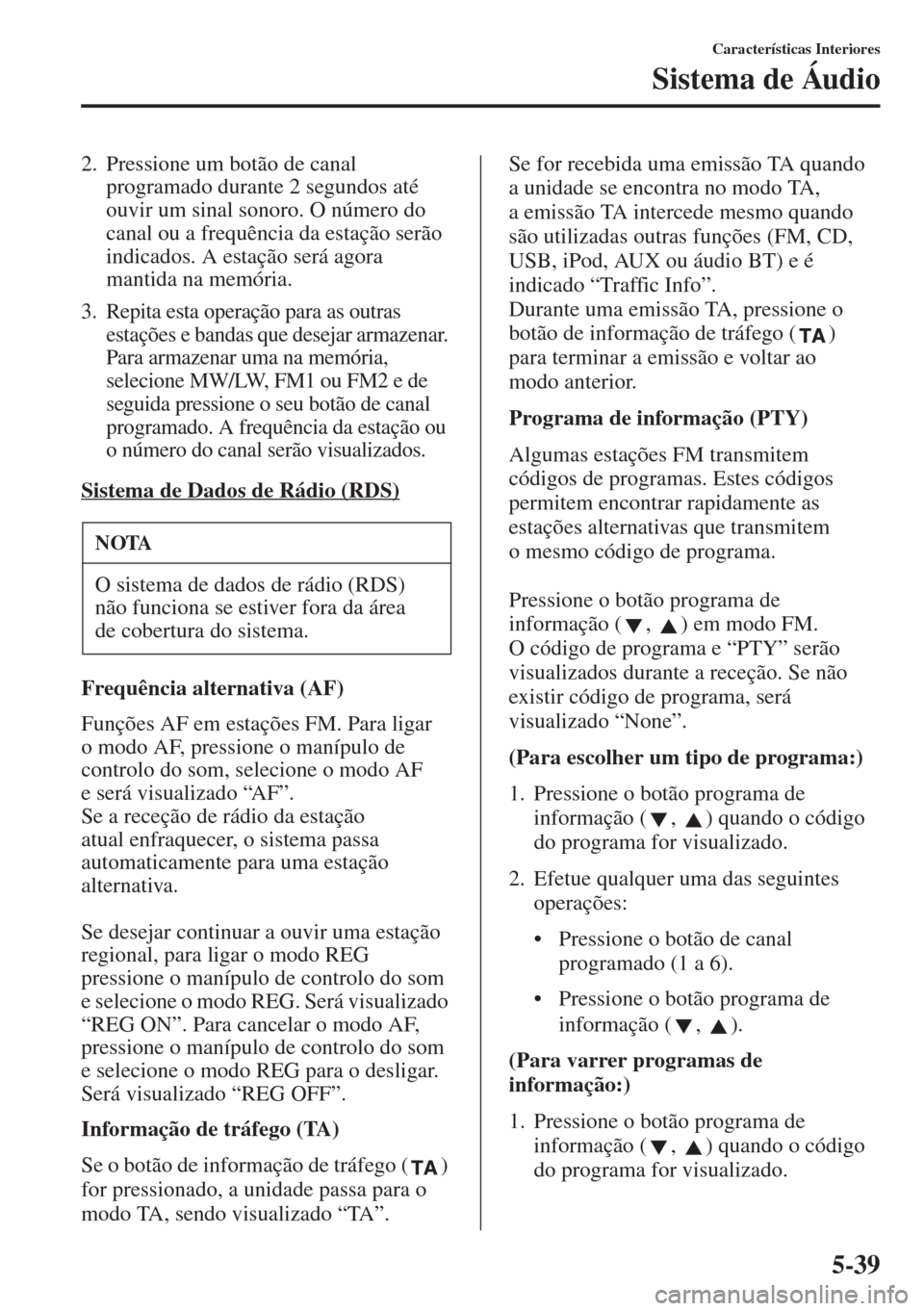

2. Pressione um botão de canal
programado durante 2 segundos até
ouvir um sinal sonoro. O número do
canal ou a frequência da estação serão
indicados. A estação será agora
mantida na memória.
3. Repita esta operação para as outras
estações e bandas que desejar armazenar.
Para armazenar uma na memória,
selecione MW/LW, FM1 ou FM2 e de
seguida pressione o seu botão de canal
programado. A frequência da estação ou
o número do canal serão visualizados.
Sistema de Dados de Rádio (RDS)
Frequência alternativa (AF)
Funções AF em estações FM. Para ligar
o modo AF, pressione o manípulo de
controlo do som, selecione o modo AF
e será visualizado “AF”.
Se a receção de rádio da estação
atual enfraquecer, o sistema passa
automaticamente para uma estação
alternativa.
Se desejar continuar a ouvir uma estação
regional, para ligar o modo REG
pressione o manípulo de controlo do som
e selecione o modo REG. Será visualizado
“REG ON”. Para cancelar o modo AF,
pressione o manípulo de controlo do som
e selecione o modo REG para o desligar.
Será visualizado “REG OFF”.
Informação de tráfego (TA)
Se o botão de informação de tráfego ( )
for pressionado, a unidade passa para o
modo TA, sendo visualizado “TA”.Se for recebida uma emissão TA quando
a unidade se encontra no modo TA,
a emissão TA intercede mesmo quando
são utilizadas outras funções (FM, CD,
USB, iPod, AUX ou áudio BT) e é
indicado “Traffic Info”.
Durante uma emissão TA, pressione o
botão de informação de tráfego ( )
para terminar a emissão e voltar ao
modo anterior.
Programa de informação (PTY)
Algumas estações FM transmitem
códigos de programas. Estes códigos
permitem encontrar rapidamente as
estações alternativas que transmitem
o mesmo código de programa.
Pressione o botão programa de
informação ( , ) em modo FM.
O código de programa e “PTY” serão
visualizados durante a receção. Se não
existir código de programa, será
visualizado “None”.
(Para escolher um tipo de programa:)
1. Pressione o botão programa de
informação ( , ) quando o código
do programa for visualizado.
2. Efetue qualquer uma das seguintes
operações:
• Pressione o botão de canal
programado (1 a 6).
• Pressione o botão programa de
informação ( , ).
(Para varrer programas
de
informação:)
1. Pressione o botão programa de
informação ( , ) quando o código
do programa for visualizado.
NOTA
O sistema de dados de rádio (RDS)
não funciona se estiver fora da área
de cobertura do sistema.

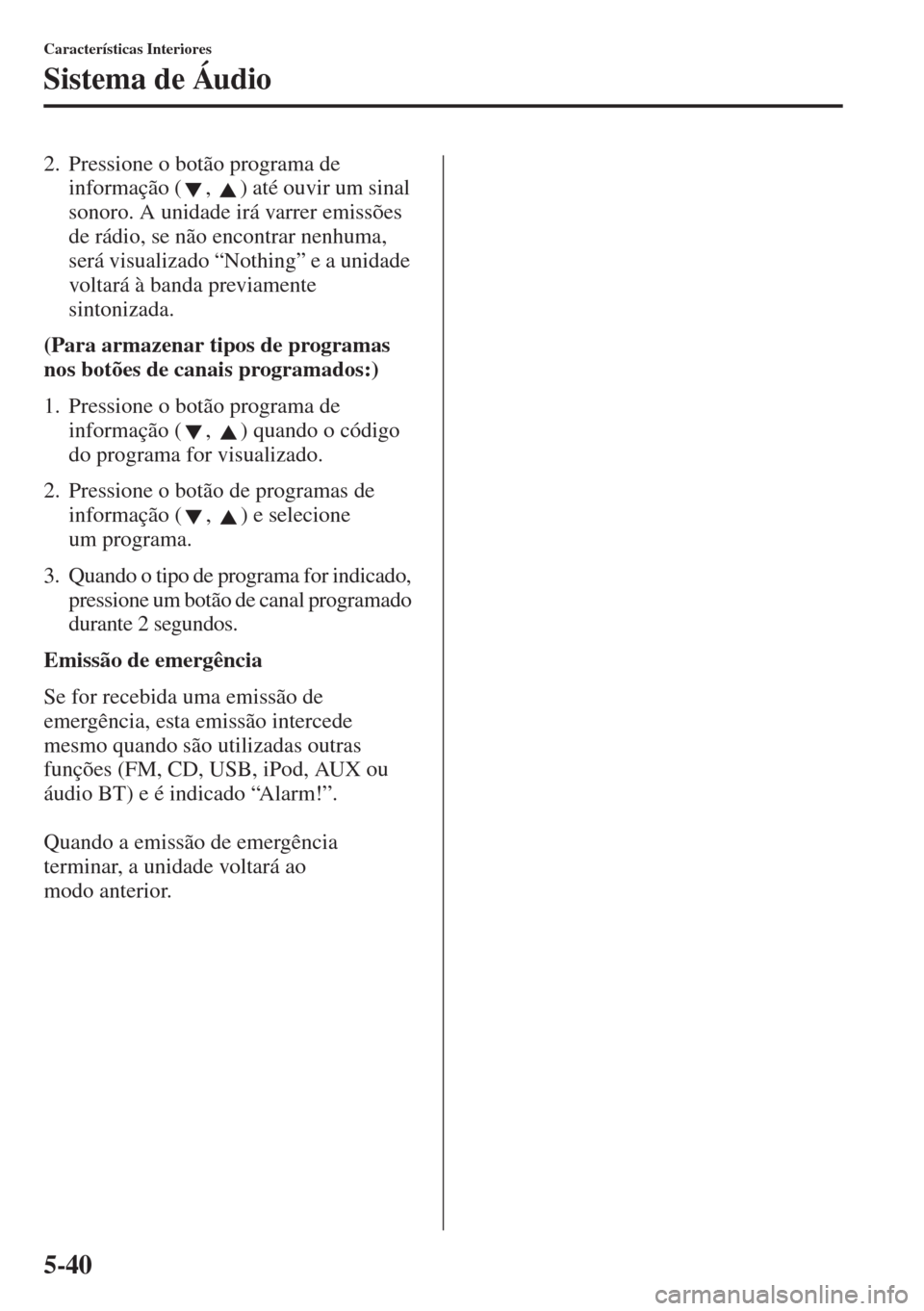

5-40
Características Interiores
Sistema de Áudio
2. Pressione o botão programa de
informação ( , ) até ouvir um sinal
sonoro. A unidade irá varrer emissões
de rádio, se não encontrar nenhuma,
será visualizado “Nothing” e a unidade
voltará à banda previamente
sintonizada.
(Para armazenar tipos de programas
nos botões de canais programados:)
1. Pressione o botão programa de
informação ( , ) quando o código
do programa for visualizado.
2. Pressione o botão de programas de
informação ( , ) e selecione
um programa.
3. Quando o tipo de programa for indicado,
pressione um botão de canal programado
durante 2 segundos.
Emissão de emergência
Se for recebida uma emissão de
emergência, esta emissão intercede
mesmo quando são utilizadas outras
funções (FM, CD, USB, iPod, AUX ou
áudio BT) e é indicado “Alarm!”.
Quando a emissão de emergência
terminar, a unidade voltará ao
modo anterior.

5-45
Características Interiores
Sistema de Áudio

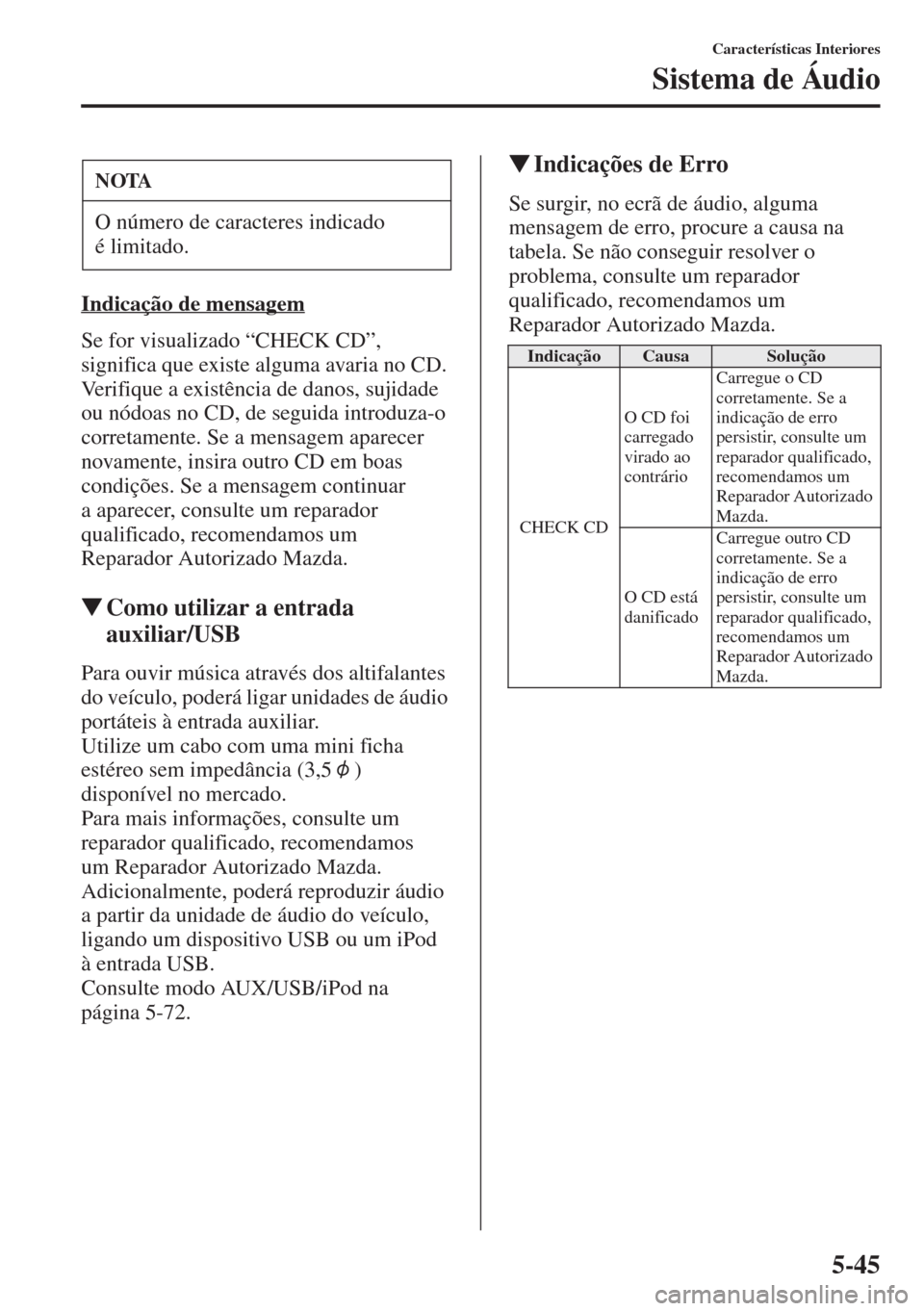

Indicação de mensagem
Se for visualizado “CHECK CD”,
significa que existe alguma avaria no CD.
Verifique a existência de danos, sujidade
ou nódoas no CD, de seguida introduza-o
corretamente. Se a mensagem aparecer
novamente, insira outro CD em boas
condições. Se a mensagem continuar
a aparecer, consulte um reparador
qualificado, recomendamos um
Reparador Autorizado Mazda.
WComo utilizar a entrada
auxiliar/USB
Para ouvir música através dos altifalantes
do veículo, poderá ligar unidades de áudio
portáteis à entrada auxiliar.
Utilize um cabo com uma mini ficha
estéreo sem impedância (3,5 )
disponível no mercado.
Para mais informações, consulte um
reparador qualificado, recomendamos
um Reparador Autorizado Mazda.
Adicionalmente, poderá reproduzir áudio
a partir da unidade de áudio do veículo,
ligando um dispositivo USB ou um iPod
à entrada USB.
Consulte modo AUX/USB/iPod na
página 5-72.
WIndicações de Erro
Se surgir, no ecrã de áudio, alguma
mensagem de erro, procure a causa na
tabela. Se não conseguir resolver o
problema, consulte um reparador
qualificado, recomendamos um
Reparador Autorizado Mazda.
NOTA
O número de caracteres indicado
é limitado.
IndicaçãoCausaSolução
CHECK CDO CD foi
carregado
virado ao
contrárioCarregue o CD
corretamente. Se a
indicação de erro
persistir, consulte um
reparador qualificado,
recomendamos um
Reparador Autorizado
Mazda.
O CD está
danificadoCarregue outro CD
corretamente. Se a
indicação de erro
persistir, consulte um
reparador qualificado,
recomendamos um
Reparador Autorizado
Mazda.

5-57
Características Interiores
Sistema de Áudio

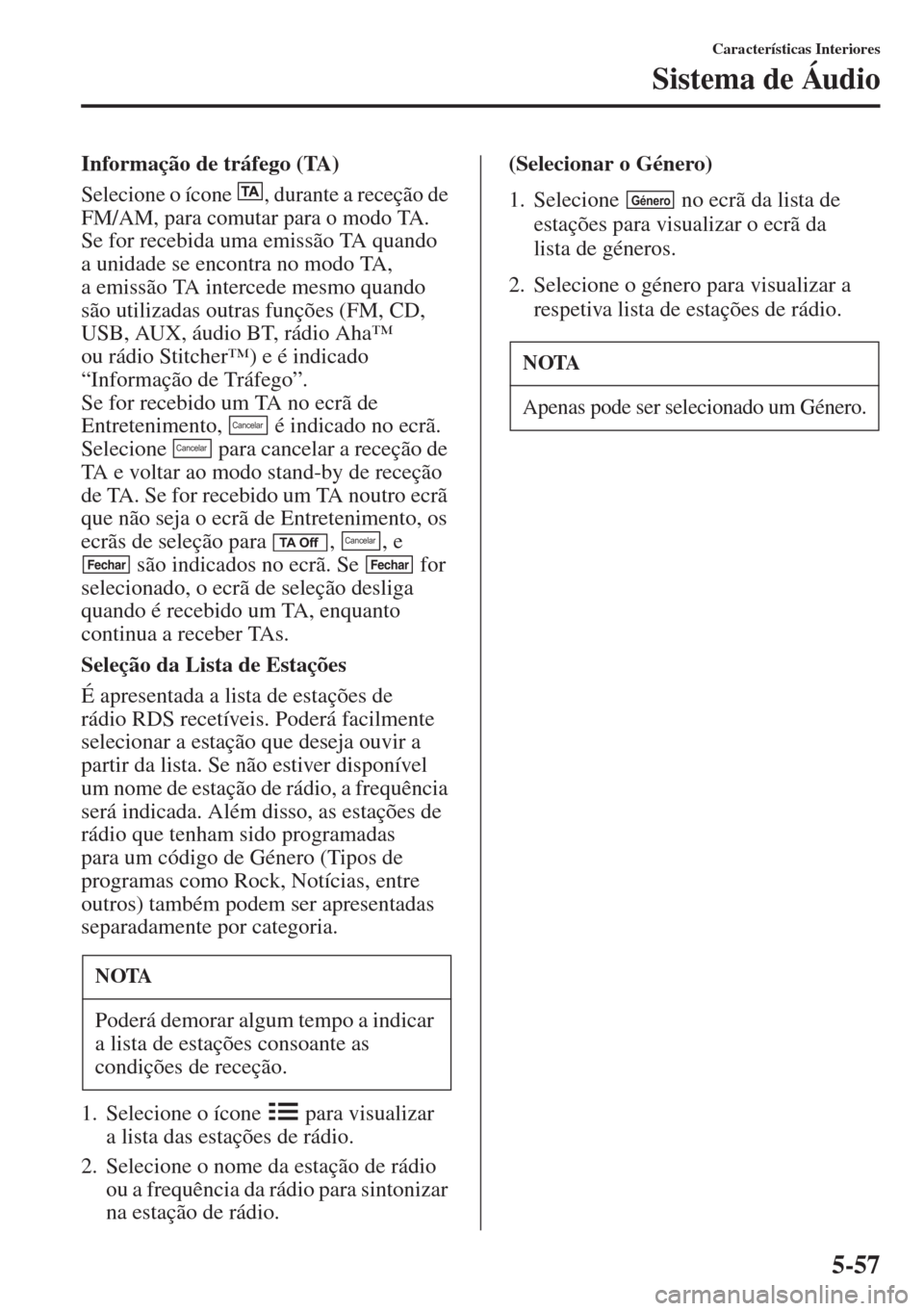

Informação de tráfego (TA)
Selecione o ícone , durante a receção de
FM/AM, para comutar para o modo TA.
Se for recebida uma emissão TA quando
a unidade se encontra no modo TA,
a emissão TA intercede mesmo quando
são utilizadas outras funções (FM, CD,
USB, AUX, áudio BT, rádio Aha™
ou rádio Stitcher™) e é indicado
“Informação de Tráfego”.
Se for recebido um TA no ecrã de
Entretenimento, é indicado no ecrã.
Selecione para cancelar a receção de
TA e voltar ao modo stand-by de receção
de TA. Se for recebido um TA noutro ecrã
que não seja o ecrã de Entretenimento, os
ecrãs de seleção para , , e
são indicados no ecrã. Se for
selecionado, o ecrã de seleção desliga
quando é recebido um TA, enquanto
continua a receber TAs.
Seleção da Lista de Estações
É apresentada a lista de estações de
rádio RDS recetíveis. Poderá facilmente
selecionar a estação que deseja ouvir a
partir da lista. Se não estiver disponível
um nome de estação de rádio, a frequência
será indicada. Além disso, as estações de
rádio que tenham sido programadas
para um código de Género (Tipos de
programas como Rock, Notícias, entre
outros) também podem ser apresentadas
separadamente por categoria.
1. Selecione o ícone para visualizar
a lista das estações de rádio.
2. Selecione o nome da estação de rádio
ou a frequência da rádio para sintonizar
na estação de rádio.(Selecionar o Género)
1. Selecione no ecrã da lista de
estações para visualizar o ecrã da
lista de géneros.
2. Selecione o género para visualizar a
respetiva lista de estações de rádio.
NOTA
Poderá demorar algum tempo a indicar
a lista de estações consoante as
condições de receção.
Cancelar
Cancelar
TA OffCancelar
FecharFechar
NOTA
Apenas pode ser selecionado um Género.
Género

5-66
Características Interiores
Sistema de Áudio

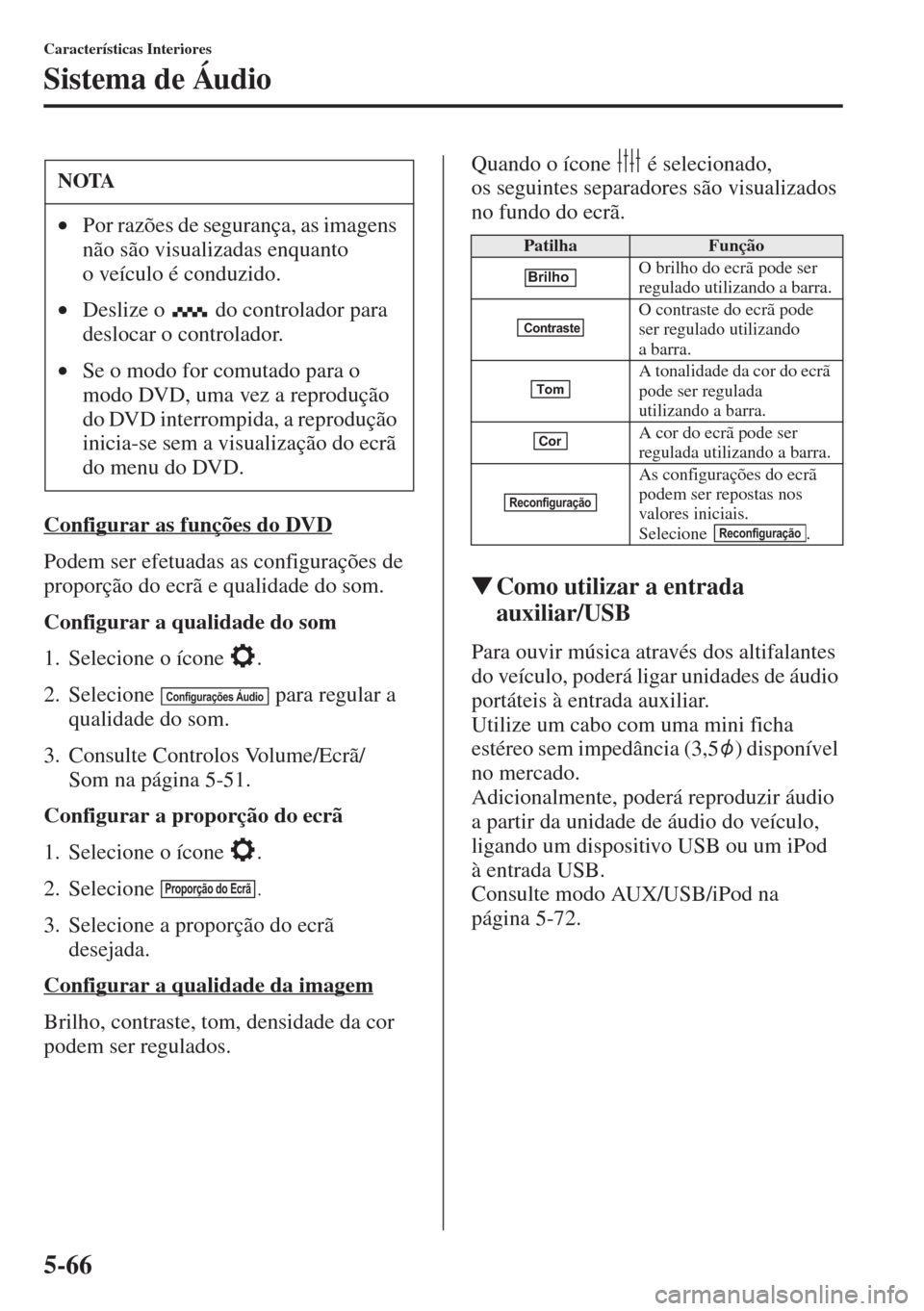

Configurar as funções do DVD
Podem ser efetuadas as configurações de
proporção do ecrã e qualidade do som.
Configurar a qualidade do som
1. Selecione o ícone .
2. Selecione para regular a
qualidade do som.
3. Consulte Controlos Volume/Ecrã/
Som na página 5-51.
Configurar a proporção do ecrã
1. Selecione o ícone .
2. Selecione
.
3. Selecione a proporção do ecrã
desejada.
Configurar a qualidade da imagem
Brilho, contraste, tom, densidade da cor
podem ser regulados.Quando o ícone é selecionado,
os seguintes separadores são visualizados
no fundo do ecrã.
WComo utilizar a entrada
auxiliar/USB
Para ouvir música através dos altifalantes
do veículo, poderá ligar unidades de áudio
portáteis à entrada auxiliar.
Utilize um cabo com uma mini ficha
estéreo sem impedância (3,5 ) disponível
no mercado.
Adicionalmente, poderá reproduzir áudio
a partir da unidade de áudio do veículo,
ligando um dispositivo USB ou um iPod
à entrada USB.
Consulte modo AUX/USB/iPod na
página 5-72.
NOTA
•Por razões de segurança, as imagens
não são visualizadas enquanto
o veículo é conduzido.
•Deslize o do controlador para
deslocar o controlador.
•Se o modo for comutado para o
modo DVD, uma vez a reprodução
do DVD interrompida, a reprodução
inicia-se sem a visualização do ecrã
do menu do DVD.
Configurações Áudio
Proporção do Ecrã
PatilhaFunção
O brilho do ecrã pode ser
regulado utilizando a barra.
O contraste do ecrã pode
ser regulado utilizando
abarra.
A tonalidade da cor do ecrã
pode ser regulada
utilizando a barra.
A cor do ecrã pode ser
regulada utilizando a barra.
As configurações do ecrã
podem ser repostas nos
valores iniciais.
Selecione .
Brilho
Contraste
Tom
Cor
Reconfiguração
Reconfiguração

5-69
Características Interiores
Sistema de Áudio
WAplicaçõesSelecione o ícone no ecrã inicial, para
visualizar o ecrã das Aplicações. Podem
ser verificadas as seguintes informações.
PatilhaItemFunção
SistemaSugestões das Funções Ativa/desativa as explicações dos botões.
Idioma Muda o idioma.
Temperatura Comuta a configuração entre Fahrenheit e Celsius.
Distância Comuta a configuração entre milhas e quilómetros.
Atualização da Base de Dados
de MúsicaUtilizado para atualizar Gracenote
®. A Gracenote
é utilizada com Áudio USB e proporciona:
1. Informação suplementar sobre música
(tal como nome da faixa, nome do artista)
2. Assistência ao reconhecimento da voz para
Reprodução do Artista e Reprodução do Álbum
A Gracenote pode ser descarregada na página de
Internet Mãos-Livres Mazda.
Consulte Base de Dados Gracenote (Tipo C/
Tipo D) na página 5-87.
Repor definições de fábricaA memória e as configurações são inicializadas
com as definições de fábrica.
A inicialização inicia-se através da seleção do
botão .
SobreContratos e Termos
de ResponsabilidadeVerifique o termo de responsabilidade e contrato.
Informação sobre
aVersãoPode verificar a versão OS da unidade áudio atual
e versão da Base de Dados da Gracenote.
Sim
NOTA
Conforme a versão e a especificação, a
visualização do ecrã pode diferir.
Ecrã superiorItemFunção
Monitorização
do Consumo de
CombustívelConsumo de
Combustível
Controlo do
Estado
Indicador de
Eficácia
ConfiguraçõesConsulte o Ecrã
de Economia de
Combustível na
página 4-113.
ManutençãoManutenção
Programada
Rotação dos
Pneus
Mudança do
ÓleoConsulte
Monitor da
Manutenção na
página 6-19.
Gestão de
Av i s o sOs avisos que
estão ativados
atualmente
podem ser
verificados.Consulte
Quando
as Luzes
Avisadoras/
Indicadoras
Ligam/Piscam
na página 7-32.
