MAZDA MODEL CX-5 2015 Manuel du propriétaire (in French)
Manufacturer: MAZDA, Model Year: 2015, Model line: MODEL CX-5, Model: MAZDA MODEL CX-5 2015Pages: 583, PDF Size: 9.43 MB
Page 261 of 583

Black plate (260,1)
5. Une fois qu'elles sont parallèles, redresser les roues et reculer lentement le véhicule dansl'espace de stationnement. Continuer à vérifier la zone environnant le véhicule, puis
arrêter le véhicule à la meilleure position possible. (Si l'espace de stationnement
comporte des lignes de division, vérifier si les lignes de guidage de largeur du véhicule
leur sont bien parallèles.)
(État de l'affichage) (État du véhicule)
6. Lorsque vous faites passer le levier sélecteur de la position R à une autre position,
l'affichage précédent réapparaît sur l'écran.
4-112
En cours de conduite
Ecran de rétrovision
CX-5_8DR3-EC-14A_Edition3 Page260
Monday, June 30 2014 3:21 PM
Form No.8DR3-EC-14A
Page 262 of 583

Black plate (261,1)
REMARQUE
Comme il peut y avoir une différence entre l'image affichée, comme indiqué ci-dessous, et les
conditions réelles du stationnement, s'assurer toujours de la sécurité à l'arrière du véhicule et dans la
zone environnante directement avec les yeux.
lDans l'image de l'espace de stationnement (ou du garage) apparaissant ci-dessous, bien que
l'extrémité arrière et les lignes de guidage de distance apparaissent parallèles sur l'écran, il est
possible qu'elles ne soient pas réellement parallèles sur le sol.
lLorsqu'on se gare dans un espace comportant une ligne de division sur un seul côté de l'espace de
stationnement, il est possible que la ligne de division et la ligne de guidage de largeur du véhicule
apparaissent parallèles sur l'écran, mais qu'elles ne soient pas réellement parallèles sur le sol.
En cours de conduite
Ecran de rétrovision
4-113
CX-5_8DR3-EC-14A_Edition3 Page261
Monday, June 30 2014 3:21 PM
Form No.8DR3-EC-14A
Page 263 of 583

Black plate (262,1)
qDiscordance entre les conditions réelles de la route et l'image affichée
Il existe quelques discordances entre la route réelle et la route affichée. De tels écarts dans
la perspective de la distance peuvent entraîner un accident. Bien noter les conditions
suivantes qui peuvent causer une discordance dans la perception de la distance.
Quand le véhicule est incliné à cause du poids des passagers et de la charge
Lorsque l'arrière du véhicule est abaissé, l'objet affiché à l'écran apparaît plus loin qu'il ne
l'est en réalité.
Discordance Objet
4-114
En cours de conduite
Ecran de rétrovision
CX-5_8DR3-EC-14A_Edition3 Page262
Monday, June 30 2014 3:21 PM
Form No.8DR3-EC-14A
Page 264 of 583

Black plate (263,1)

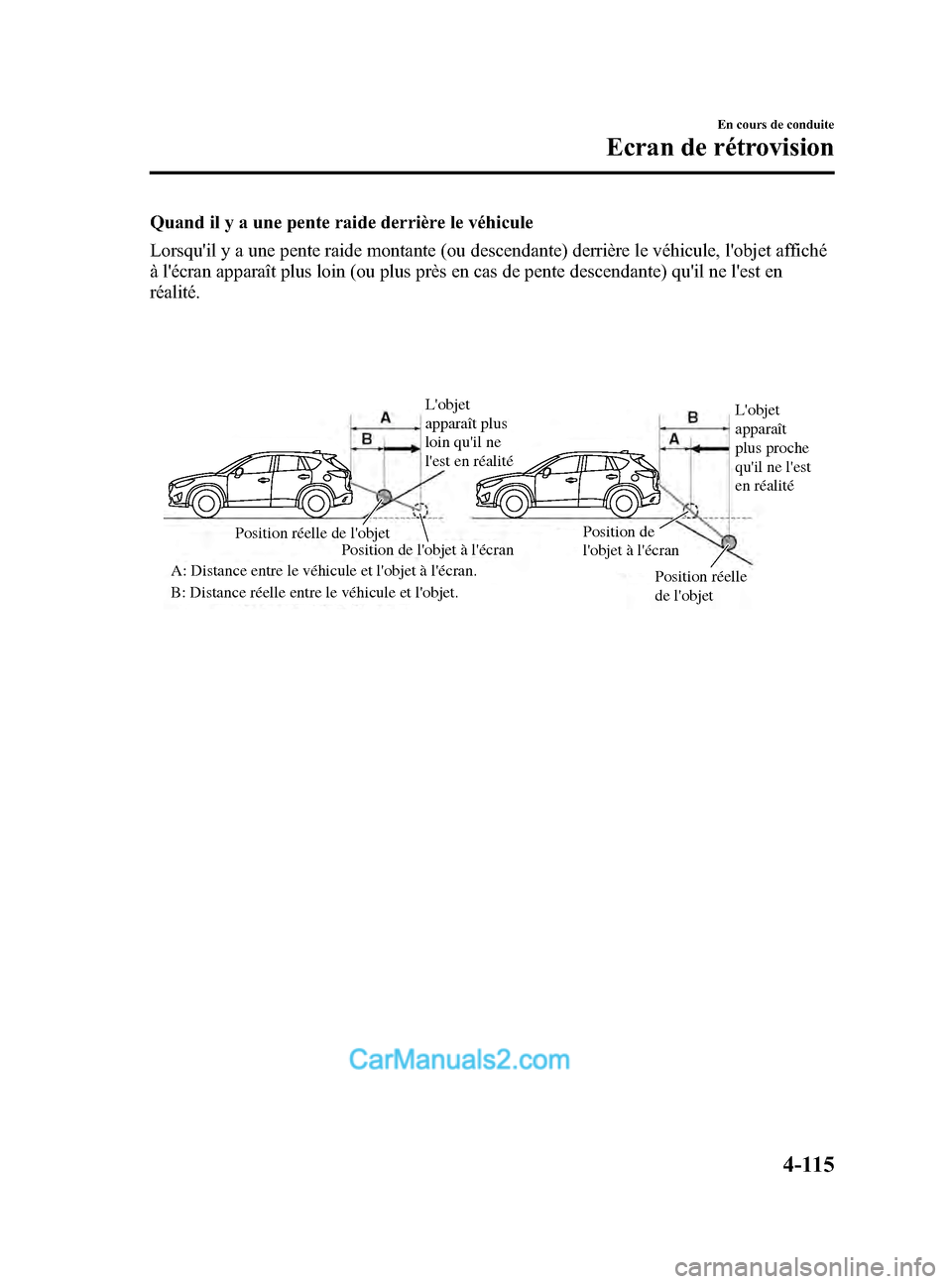

Quand il y a une pente raide derrière le véhicule
Lorsqu'il y a une pente raide montante (ou descendante) derrière le véhicule, l'objet affiché
à l'écran apparaît plus loin (ou plus près en cas de pente descendante) qu'il ne l'est en
réalité.
L'objet
apparaît plus
loin qu'il ne
l'est en réalitéL'objet
apparaît
plus proche
qu'il ne l'est
en réalité
Position réelle
de l'objet
Position réelle de l'objet
Position de l'objet à l'écran
A: Distance entre le véhicule et l'objet à l'écran.
B: Distance réelle entre le véhicule et l'objet. Position de
l'objet à l'écran
En cours de conduite
Ecran de rétrovision
4-115
CX-5_8DR3-EC-14A_Edition3 Page263
Monday, June 30 2014 3:21 PM
Form No.8DR3-EC-14A
Page 265 of 583

Black plate (264,1)
Objet en trois dimensions à l'arrière du véhicule
Comme les lignes de guidage de distance sont affichées sur la base d'une surface plane, la
distance à l'objet en trois dimensions affichée sur l'écran est différente de la distance réelle.
A
A
C B
CB
(Distance réelle) B>C=A
Distance détectée sur l'écran A>B>C (Affichage à l'écran)
(Condition réelle)
qRéglage de la qualité d'image
PRUDENCE
Toujours ajuster la qualité d'image de l'écran de rétrovision tandis que le véhicule est
à l'arrêt:
Ne pas ajuster la qualité d'image de l'écran de rétrovision lorsque le véhicule roule. Il
est dangereux d'ajuster la qualité d'image de l'écran de rétrovision, comme la
luminosité, le contraste, la couleur et la teinte, tout en conduisant le véhicule, car
cela pourrait détourner votre attention du fonctionnement du véhicule et entraîner
un accident.
Le réglage de la qualité d'image peut s'effectuer pendant que le levier sélecteur est sur la
position (R) de marche arrière.
Il y a quatre réglages qui peuvent être effectués qui incluent la luminosité, le contraste, la
couleur, et la nuance. Durant le réglage, faites toujours attention à la zone qui entoure le
véhicule.
1. Appuyer sur la touche de configuration (
) pour faire apparaître l'écran de réglage
de la qualité d'image.
2. Appuyez brièvement sur les touches
età l'écran pour modifier la valeur de
consigne.
4-116
En cours de conduite
Ecran de rétrovision
CX-5_8DR3-EC-14A_Edition3 Page264
Monday, June 30 2014 3:21 PM
Form No.8DR3-EC-14A
Page 266 of 583

Black plate (265,1)

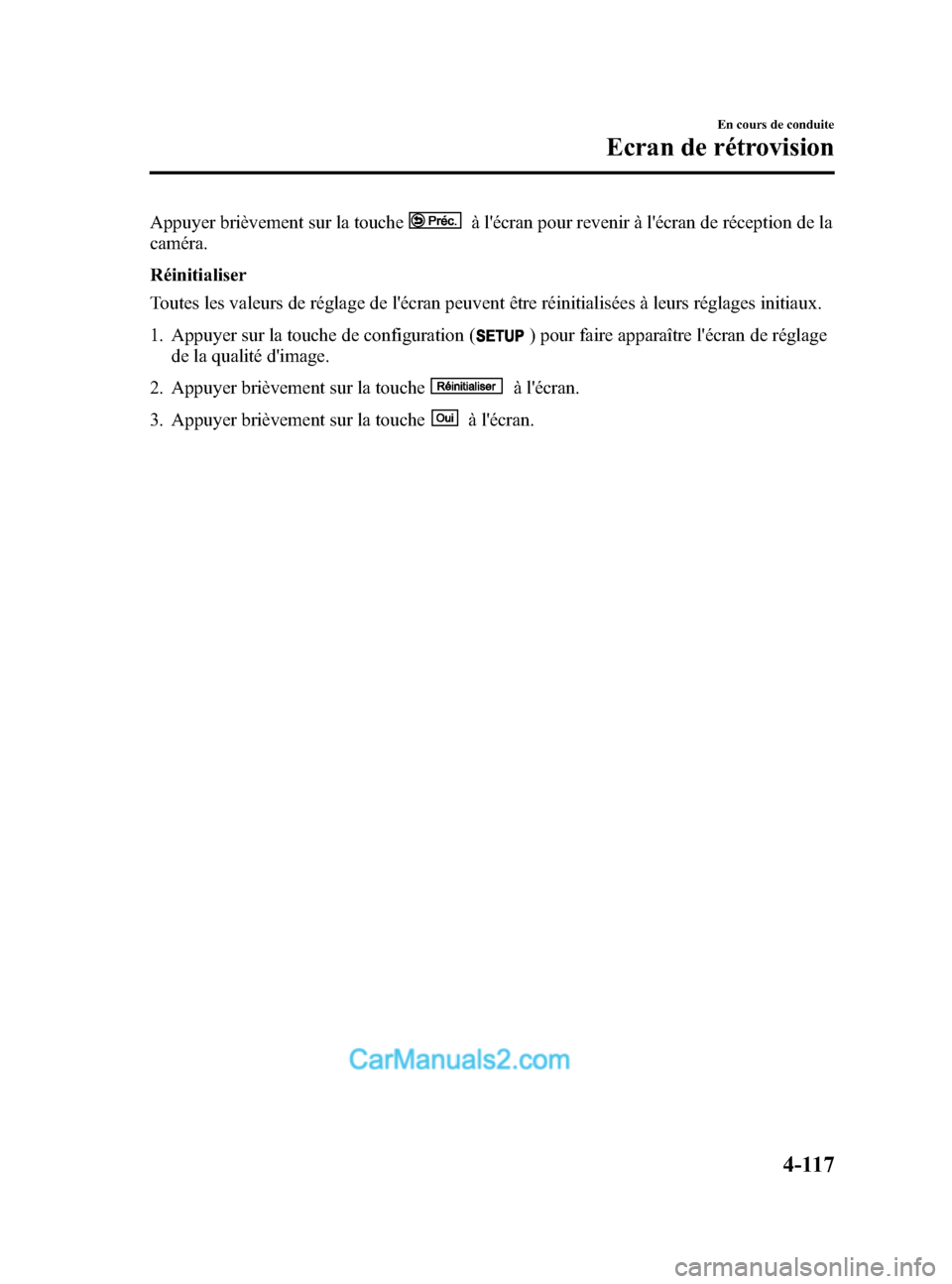

Appuyer brièvement sur la toucheà l'écran pour revenir à l'écran de réception de la
caméra.
Réinitialiser
Toutes les valeurs de réglage de l'écran peuvent être réinitialisées à leurs réglages initiaux.
1. Appuyer sur la touche de configuration (
) pour faire apparaître l'écran de réglage
de la qualité d'image.
2. Appuyer brièvement sur la touche
à l'écran.
3. Appuyer brièvement sur la touche
à l'écran.
En cours de conduite
Ecran de rétrovision
4-117
CX-5_8DR3-EC-14A_Edition3 Page265
Monday, June 30 2014 3:21 PM
Form No.8DR3-EC-14A
Page 267 of 583

Black plate (266,1)
4-118
CX-5_8DR3-EC-14A_Edition3 Page266
Monday, June 30 2014 3:21 PM
Form No.8DR3-EC-14A
Page 268 of 583

Black plate (267,1)
5Fonctions intérieures
Utilisation des différentes fonctions concernant le confort de conduite, incluant
le système de commande de température et le système audio.
Système de commande de température ....................................... 5-2Conseils d'utilisation ................................................................. 5-2
Fonctionnement des bouches d'aération .................................... 5-3
Type manuel .............................................................................. 5-5
Type entièrement automatique .................................................. 5-9
Système audio .............................................................................. 5-13 Antenne ................................................................................... 5-13
Conseils d'utilisation du système audio ................................... 5-13
Ensemble audio (Type A) ....................................................... 5-27
Ensemble audio (Type B) ........................................................ 5-37
Fonctionnement de la commande audio au volant .................. 5-61
Mode AUX/USB/iPod ............................................................ 5-63
Bluetooth® .................................................................................. 5-84 Bluetooth®
í........................................................................... 5-84
Téléphone mains-libres Bluetooth® ....................................... 5-91
Système audio Bluetooth® ................................................... 5-113
Dépannage ............................................................................. 5-118
Equipement intérieur ................................................................ 5-122 Pare-soleil ............................................................................. 5-122
Eclairages intérieurs .............................................................. 5-123
Montre ................................................................................... 5-125
Prise des accessoires ............................................................. 5-126
Porte-verres ........................................................................... 5-128
Porte-bouteilles ..................................................................... 5-130
Compartiments de rangement ............................................... 5-130
5-1íCertains modèles.
CX-5_8DR3-EC-14A_Edition3 Page267
Monday, June 30 2014 3:21 PM
Form No.8DR3-EC-14A
Page 269 of 583

Black plate (268,1)
Conseils d'utilisation
lUtiliser le système de commande de
température lorsque le moteur tourne.
lPour éviter de décharger la batterie, ne
pas laisser la commande des
ventilateurs en marche pendant une
longue période avec le contacteur est
placé sur ON si le moteur ne tourne
pas.
lRetirer toute obstruction telle que des
feuilles, de la neige ou de la glace
accumulées sur le capot et sur la prise
d'air de la grille d'auvent, afin
d'améliorer l'efficacité du système.
lUtiliser le système de commande de
température pour désembuer les vitres
et déshumidifier l'air.
lLe mode de recirculation doit être
utilisé lors de la conduite à l'intérieur
des tunnels ou dans les embouteillages
ou si vous souhaitez couper l'air
extérieur pour le refroidissement rapide
de l'intérieur.
lUtilisez le mode de l'air extérieur pour
la ventilation ou le dégivrage des
essuie-glaces.
lSi le véhicule a été stationné en plein
soleil pendant la saison chaude, ouvrir
les vitres pour laisser l'air chaud
s'échapper puis mettre en marche le
système de commande de température.
lFaire fonctionner le climatiseur
pendant 10 minutes environ au moins
une fois par mois afin de garder les
pièces internes lubrifiées.
lFaire vérifier le climatiseur avant la
saison chaude. Un manque de
réfrigérant peut affecter le rendement
du climatiseur.
Les spécifications du réfrigérant sont
indiquées sur une étiquette fixée à
l'intérieur du compartiment moteur.
Vérifier l'étiquette avant de faire le
plein de réfrigérant. Si le mauvais type
de réfrigérant est utilisé, cela peut
entraîner une anomalie grave du
système de commande de température.
Pour plus de détails, s'adresser à un
concessionnaire agréé Mazda.
Etiquette
5-2
Fonctions intérieures
Système de commande de température
CX-5_8DR3-EC-14A_Edition3 Page268
Monday, June 30 2014 3:21 PM
Form No.8DR3-EC-14A
Page 270 of 583

Black plate (269,1)
Fonctionnement des
bouches d'aération
qRéglage des bouches d'aération
Pour diriger le flot d'air
Pour régler la direction du flot d'air,
déplacer le bouton de réglage.
REMARQUE
Lors de l'utilisation de la climatisation par
temps humide, il est possible que le système
souffle de l'air chargé de brume par les
bouches d'aération. Ceci n'indique pas un
problème, mais est dû à de l'air humide
soudainement refroidi.
Bouches d'aération latérales
Ouvrir
Bouton
Cadran
Fermer
Bouches d'aération centrales
Bouton
Fonctions intérieures
Système de commande de température
5-3
CX-5_8DR3-EC-14A_Edition3 Page269
Monday, June 30 2014 3:21 PM
Form No.8DR3-EC-14A
