MAZDA MODEL CX-5 2015 Manuel du propriétaire (in French)

Black plate (270,1)
qSélection du mode de circulation d'air
Bouches d'aération du tableau de bord
Bouches d'aération du tableau de
bord et du plancher
Bouches d'aération du plancher Bouches d'aération de dégivrage et
du plancher
Bouches d'aération de dégivrage
5-4
Fonctions intérieures
Système de commande de température
CX-5_8DR3-EC-14A_Edition3 Page270
Monday, June 30 2014 3:21 PM
Form No.8DR3-EC-14A

Black plate (271,1)
Type manuel
Cadran de commande de températureSélecteur d'admission d'air
(position de recyclage d'air) Sélecteur d'admission d'air
(position d'air provenant de l'extérieur)
Interrupteur A/CInterrupteur de désemb uage de lunette arrièreCadran de commande de ventilateurSélecteur de mode
qTouches de commande
Cadran de commande de température
Ce cadran commande la température. Le
tourner dans le sens des aiguilles d'une
montre pour de l'air plus chaud et dans le
sens contraire pour de l'air plus froid.
REMARQUE
Lorsque le mode est réglé surouavec
le cadran de commande de ventilateur à une
position autre que 0 et le cadran de commande
de température à la position de froid
maximum, le sélecteur d'admission d'air passe
en mode de recirculation d'air et le climatiseur
s'allume automatiquement.
Si l'on ne veut pas allumer le climatiseur,
appuyer sur l'interrupteur A/C pour l'éteindre.
Cadran de commande de ventilateur
Ce cadran permet de régler la vitesse du
ventilateur.
0 ― Ventilateur hors tension
1 ― Petite vitesse
2 ― Vitesse moyenne basse
3 ― Vitesse moyenne rapide
4 ― Grande vitesse
Sélecteur de mode
Tourner le sélecteur de mode pour
sélectionner le mode de débit d'air (page
5-4).
REMARQUE
lIl est possible de placer le sélecteur de
mode sur une position intermédiaire (
)
entre chaque mode. Régler le cadran sur
une position intermédiaire si vous souhaitez
répartir le flux d'air entre les deux modes.
lPar exemple, lorsque le sélecteur de mode
est à la position
entre les positions
et, le débit d'air des bouches d'aération
du plancher est moindre qu'à la position
.
Fonctions intérieures
Système de commande de température
5-5
CX-5_8DR3-EC-14A_Edition3 Page271
Monday, June 30 2014 3:21 PM
Form No.8DR3-EC-14A

Black plate (272,1)
Interrupteur A/C
Appuyer sur l'interrupteur A/C pour
mettre le climatiseur sous tension. Le
témoin s'allume sur l'interrupteur lorsque
le cadran de commande du ventilateur est
sur la position 1, 2, 3 ou 4.
Appuyer de nouveau sur l'interrupteur
pour mettre le climatiseur hors tension.
REMARQUE
Le climatiseur peut ne pas fonctionner si la
température extérieure est près de 0 °C
(32 °F).
Sélecteur d'admission d'air
Cet interrupteur commande la source de
l'air pénétrant dans le véhicule.
Appuyer sur le sélecteur d'admission d'air
pour passer du mode d'air extérieur au
mode de recyclage d'air et vice versa.
Mode de recyclage d'air (
)
L'air provenant de l'extérieur n'entre pas
dans l'habitacle. L'air de l'habitacle est
recyclé.
Mode d'air extérieur (
)
Utilisez ce mode pour la ventilation ou le
dégivrage des essuie-glaces.
PRUDENCE
Par temps froid ou pluvieux, ne pas
utiliser le mode de recyclage de l'air: Il est dangereux d'utiliser le mode de
recyclage d'air par temps froid ou
pluvieux car ceci aura pour effet
d'embuer les vitres de l'habitacle.
Cela risque de diminuer la visibilité,
ce qui peut causer un accident grave.
qChauffage
1. Régler le sélecteur de mode sur la
position
.
2. Régler le sélecteur d'admission d'air en mode de l'air provenant de l'extérieur.
3. Régler le cadran de commande de température sur une position d'air
chaud.
4. Régler le cadran de commande de ventilateur sur la vitesse désirée.
5. Si l'on désire un chauffage déshumidifié, mettre le climatiseur en
circuit.
REMARQUE
lSi le pare-brise s'embue facilement, mettre
le sélecteur de mode sur la position
.lSi de l'air plus frais est désiré au niveau du
visage, mettre le sélecteur de mode sur la
position
et régler le cadran de
commande de température à la position la
plus confortable.
lL'air dirigé vers le plancher est plus chaud
que l'air dirigé vers le visage (sauf si le
cadran de commande de température est
réglé aux positions maximales d'air chaud
ou froid).
lEn positionou, la climatisation est
automatiquement mise en marche et le
mode de l'air de l'extérieur est
automatiquement sélectionné pour dégivrer
le pare-brise. En position
ou,le
mode de l'air de l'extérieur ne peut pas être
passé en mode de recyclage de l'air.
5-6
Fonctions intérieures
Système de commande de température
CX-5_8DR3-EC-14A_Edition3 Page272
Monday, June 30 2014 3:21 PM
Form No.8DR3-EC-14A

Black plate (273,1)
qRefroidissement (Avec climatiseur)
1. Régler le sélecteur de mode sur laposition
.
2. Régler le cadran de commande de température sur la position de
rafraîchissement.
3. Régler le cadran de commande de ventilateur sur la vitesse désirée.
4. Mettre en marche le climatiseur en appuyant sur l'interrupteur A/C.
5. Une fois que le refroidissement commence, ajuster le cadran de
commande du ventilateur et celui de la
température selon les besoins pour
maintenir un confort maximal.
ATTENTION
Si on utilise le climatiseur pendant
qu'on conduit sur de longues côtes ou
dans des embouteillages, vérifier si le
voyant de température de liquide de
refroidissement du moteur est allumé
ou clignote (page 4-24).
Le climatiseur risque de causer une
surchauffe du moteur. Si le voyant
est allumé ou clignote, mettre le
climatiseur hors tension (page 7-19). REMARQUE
lLorsque l'on désire un rafraîchissement
maximal, régler le cadran de commande de
température sur la position maximale d'air
froid et régler le sélecteur d'admission d'air
en mode de recyclage d'air, puis régler le
cadran de commande de ventilateur sur la
position 4.
lSi de l'air plus chaud est désiré au niveau
du plancher, mettre le sélecteur de mode sur
la position
et régler le cadran de
commande de température à la position la
plus confortable.
lL'air dirigé vers le plancher est plus chaud
que l'air dirigé vers le visage (sauf si le
cadran de commande de température est
réglé aux positions maximales d'air chaud
ou froid).
q Ventilation
1. Régler le sélecteur de mode sur la
position
.
2. Régler le sélecteur d'admission d'air en mode de l'air provenant de l'extérieur.
3. Régler le cadran de commande de température sur une position désirée.
4. Régler le cadran de commande de ventilateur sur la vitesse désirée.
qDégivrage et désembuage du
pare-brise
1. Régler le sélecteur de mode sur la
position
.
2. Régler le cadran de commande de température sur une position désirée.
3. Régler le cadran de commande de ventilateur sur la vitesse désirée.
Fonctions intérieures
Système de commande de température
5-7
CX-5_8DR3-EC-14A_Edition3 Page273
Monday, June 30 2014 3:21 PM
Form No.8DR3-EC-14A

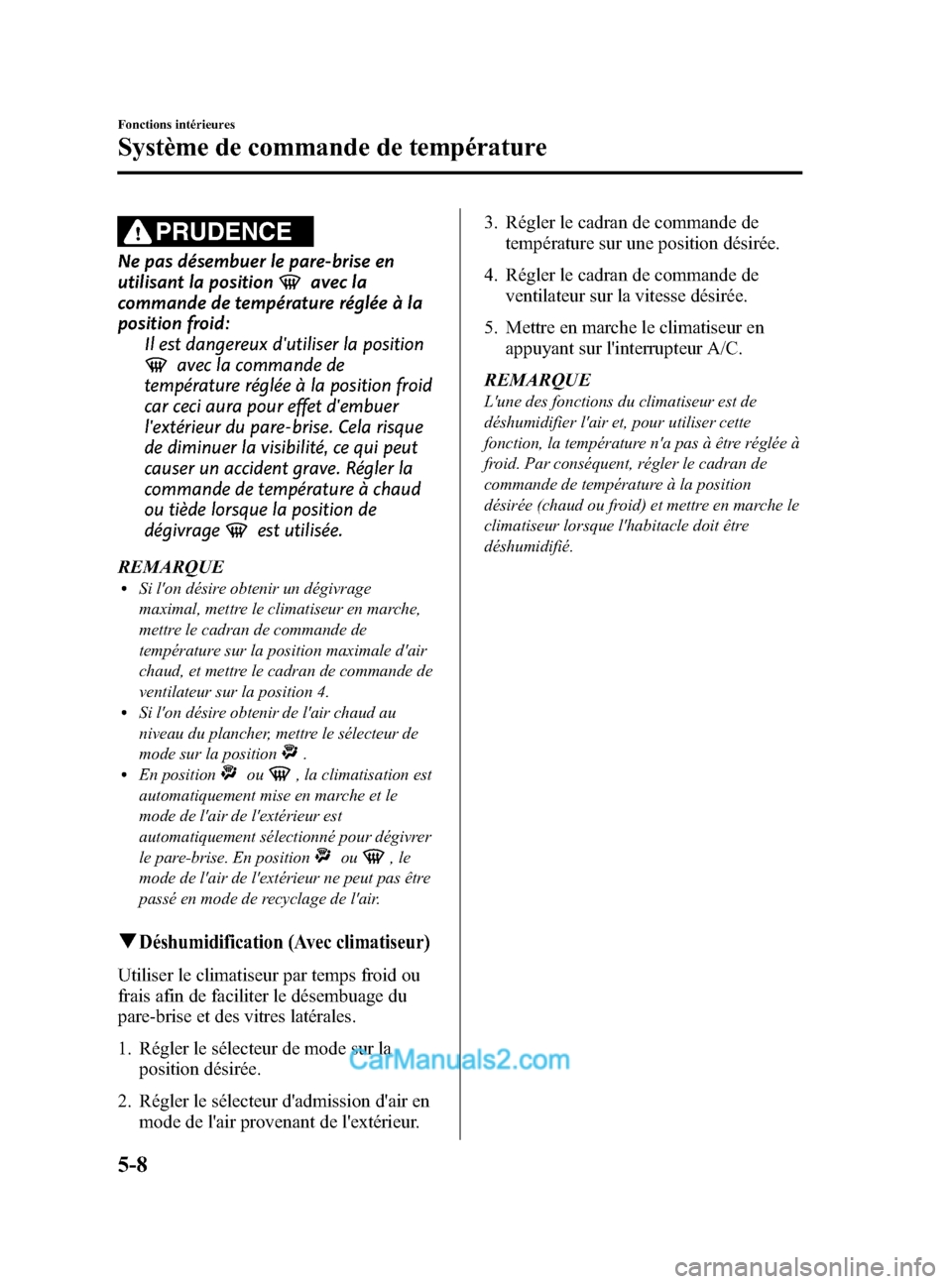

Black plate (274,1)
PRUDENCE
Ne pas désembuer le pare-brise en
utilisant la position
avec la
commande de température réglée à la
position froid: Il est dangereux d'utiliser la position
avec la commande de
température réglée à la position froid
car ceci aura pour effet d'embuer
l'extérieur du pare-brise. Cela risque
de diminuer la visibilité, ce qui peut
causer un accident grave. Régler la
commande de température à chaud
ou tiède lorsque la position de
dégivrage
est utilisée.
REMARQUE
lSi l'on désire obtenir un dégivrage
maximal, mettre le climatiseur en marche,
mettre le cadran de commande de
température sur la position maximale d'air
chaud, et mettre le cadran de commande de
ventilateur sur la position 4.
lSi l'on désire obtenir de l'air chaud au
niveau du plancher, mettre le sélecteur de
mode sur la position
.lEn positionou, la climatisation est
automatiquement mise en marche et le
mode de l'air de l'extérieur est
automatiquement sélectionné pour dégivrer
le pare-brise. En position
ou,le
mode de l'air de l'extérieur ne peut pas être
passé en mode de recyclage de l'air.
qDéshumidification (Avec climatiseur)
Utiliser le climatiseur par temps froid ou
frais afin de faciliter le désembuage du
pare-brise et des vitres latérales.
1. Régler le sélecteur de mode sur la position désirée.
2. Régler le sélecteur d'admission d'air en mode de l'air provenant de l'extérieur. 3. Régler le cadran de commande de
température sur une position désirée.
4. Régler le cadran de commande de ventilateur sur la vitesse désirée.
5. Mettre en marche le climatiseur en appuyant sur l'interrupteur A/C.
REMARQUE
L'une des fonctions du climatiseur est de
déshumidifier l'air et, pour utiliser cette
fonction, la température n'a pas à être réglée à
froid. Par conséquent, régler le cadran de
commande de température à la position
désirée (chaud ou froid) et mettre en marche le
climatiseur lorsque l'habitacle doit être
déshumidifié.
5-8
Fonctions intérieures
Système de commande de température
CX-5_8DR3-EC-14A_Edition3 Page274
Monday, June 30 2014 3:21 PM
Form No.8DR3-EC-14A

Black plate (275,1)
Type entièrement automatique
L'information du système de commande de température apparaît sur l'affichage.
Affichage de débit
d'air
Affichage du réglage de température (conducteur)
Affichage du sélecteur
de modeA/C
Affichage du réglage de température (passager)
Sélecteur d'admission d'air
(position de recyclage
d'air)
Sélecteur d'admission d'air
(position d'air provenant de
l'extérieur)
Cadran de commande de
température du conducteur Interrupteur
AU TO
Sélecteur de mode
Cadran de commande
de ventilateur
Interrupteur
OFF
Interrupteur de dégivrage du pare-brise
Interrupteur de désemb uage de lunette arrière
Cadran de commande de
température du passager Interrupteur DUAL Interrupteur A/C
q
Touches de commande
Interrupteur AUTO
En appuyant sur l'interrupteur AUTO, les
fonctions suivantes sont automatiquement
commandées suivant la température
réglée:
lTempérature du débit d'airlQuantité de débit d'airlSélection du mode de débit d'airlSélection d'air provenant de l'extérieur/
air recyclé
lFonctionnement du climatiseur REMARQUE
Témoin de l'interrupteur AUTOlLorsqu'allumé, il indique le fonctionnement
automatique, et le système fonctionnera
automatiquement.
lSi l'on actionne l'un(e) quelconque des
cadrans ou des interrupteurs lorsque le
mode de commande automatique est activé,
le témoin de l'interrupteur AUTO s'éteint.
lSélecteur de modelCadran de commande de ventilateurlInterrupteur de dégivrage du pare-brise
Les fonctions des cadrans et des
interrupteurs autres que ceux indiqués ci-
dessus, continuent à fonctionner en mode
de commande automatique.
Fonctions intérieures
Système de commande de température
5-9
CX-5_8DR3-EC-14A_Edition3 Page275
Monday, June 30 2014 3:21 PM
Form No.8DR3-EC-14A

Black plate (276,1)
Interrupteur OFF
Appuyer sur l'interrupteur OFF pour
éteindre le système de commande de
température.
Cadran de commande de température
Ce cadran commande la température. Le
tourner dans le sens des aiguilles d'une
montre pour de l'air plus chaud et dans le
sens contraire pour de l'air plus froid.
lQuand l'interrupteur DUAL est off:
Faire tourner le cadran de commande
de la température du conducteur pour
contrôler la température à travers
l'ensemble de la cabine.
lQuand l'interrupteur DUAL est on:
Faire tourner le cadran de commande
de la température du conducteur ou du
passager avant pour contrôler
indépendamment la température sur
chaque côté de la cabine.
REMARQUE
lLe système de commande de la
climatisation passe en mode de
fonctionnement individuel (le témoin de
l'interrupteur DUAL est allumé) en
tournant le cadran de commande de la
température du passager avant même
lorsque l'interrupteur DUAL est sur off, ce
qui permet un contrôle individuel de la
température définie du conducteur et du
passager avant.
lLes unités de température pour l'affichage
du réglage de température peuvent être
modifiées en conjonction avec les unités de
température pour l'affichage de la
température extérieure. Se référer à
Affichage de la température extérieure à la
page 4-15.
Cadran de commande de ventilateur
Le ventilateur a quatre vitesses. La vitesse
sélectionnée sera affichée.
Sélecteur de mode
Le mode de débit d'air désiré peut être
sélectionné (page 5-4).
REMARQUE
lAvec le mode de débit d'air réglé à la
position
et le cadran de commande de
température réglé à une température
moyenne, de l'air réchauffé est dirigé vers
les pieds et de l'air d'une température plus
basse sera dirigé par les bouches centrale,
gauche et droite.
lPour régler la bouche d'air à, appuyer
sur l'interrupteur de dégivrage du pare-
brise.
lEn positionou, la climatisation est
automatiquement mise en marche et le
mode de l'air de l'extérieur est
automatiquement sélectionné pour dégivrer
le pare-brise. En position
ou,le
mode de l'air de l'extérieur ne peut pas être
passé en mode de recyclage de l'air.
Interrupteur A/C
Le fait d'appuyer sur l'interrupteur A/C
lorsque l'interrupteur AUTO est activée
entraîne la désactivation de la
climatisation (fonctions de
refroidissement/déshumidification).
La climatisation peut être activée ou
désactivée en appuyant sur l'interrupteur
A/C lorsque le cadran de commande du
ventilateur est activé.
REMARQUE
lLe climatiseur fonctionne lorsque
l'interrupteur A/C est enfoncé, même si le
ventilateur est éteint.
lLe climatiseur peut ne pas fonctionner si la
température extérieure est près de 0 °C
(32 °F).
5-10
Fonctions intérieures
Système de commande de température
CX-5_8DR3-EC-14A_Edition3 Page276
Monday, June 30 2014 3:21 PM
Form No.8DR3-EC-14A

Black plate (277,1)
Sélecteur d'admission d'air
La position d'air provenant de l'extérieur
ou d'air recyclé peut être sélectionnée.
Appuyer sur le sélecteur afin de
sélectionner la position d'air provenant de
l'extérieur ou air recyclé.
Position de recyclage d'air (
)
Utiliser cette position lors de la conduite
dans un tunnel, lorsque le trafic est dense
(niveau de gaz d'échappement élevé) ou
pour obtenir un refroidissement rapide.
Position d'air provenant de l'extérieur
(
)
Utilisez ce mode pour la ventilation ou le
dégivrage des essuie-glaces.
PRUDENCE
Par temps froid ou pluvieux, ne pas
utiliser la position
:
Il est dangereux d'utiliser la position
par temps froid ou pluvieux car
ceci aura pour effet d'embuer les
vitres de l'habitacle. Cela risque de
diminuer la visibilité, ce qui peut
causer un accident grave.
Interrupteur DUAL
Utiliser l'interrupteur DUAL pour changer
de mode entre le fonctionnement
individuel (conducteur et passager) et les
modes combinés (simultanés).
Mode de fonctionnement individuel
(témoin allumé)
La température réglée peut être contrôlée
individuellement pour le conducteur et le
passager avant.
Mode combiné (témoin éteint)
La température réglée est contrôlée
simultanément pour le conducteur et le
passager avant.
Interrupteur de dégivrage du pare-
brise
Appuyer sur l'interrupteur pour dégivrer le
pare-brise et les vitres des portières avant.
q Fonctionnement du climatiseur
automatique
1. Appuyer sur l'interrupteur AUTO. Les
sélections du mode de débit d'air, du
sélecteur d'admission d'air et de la
quantité de débit d'air seront
commandées automatiquement.
2. Utiliser le cadran de commande de température pour sélectionner la
température désirée.
Appuyer sur l'interrupteur DUAL ou
tourner le cadran de commande de la
température du passager avant pour
contrôler la température réglée
individuellement pour le conducteur et
le passager avant.
Appuyer sur l'interrupteur OFF pour
arrêter le système.
REMARQUE
lRégler à la température froide ou chaude
maximale ne fournira pas la température
désirée plus rapidement.
lLors de la sélection du chauffage, le
système restreindra le débit d'air jusqu'à ce
qu'il soit réchauffé afin d'empêcher un air
froid de souffler à travers les bouches
d'aération.
Fonctions intérieures
Système de commande de température
5-11
CX-5_8DR3-EC-14A_Edition3 Page277
Monday, June 30 2014 3:21 PM
Form No.8DR3-EC-14A

Black plate (278,1)
qDégivrage et désembuage du
pare-brise
Appuyer sur l'interrupteur de dégivrage du
pare-brise.
A cette position, la position d'air
provenant de l'extérieur est
automatiquement sélectionnée, et le
climatiseur est automatiquement mis en
fonction. Le climatiseur dirigera de l'air
déshumidifié vers le pare-brise et les
vitres latérales (page 5-4). Le débit d'air
augmentera.
PRUDENCE
Régler la commande de température à
la position chaud ou tiède lorsqu'on
effectue le désembuage (position
):
Il est dangereux d'utiliser la position
avec la commande de
température réglée à la position froid
car ceci aura pour effet d'embuer
l'extérieur du pare-brise. Cela risque
de diminuer la visibilité, ce qui peut
causer un accident grave.
REMARQUE
Utiliser le cadran de commande de
température pour augmenter la température du
débit d'air et dégivrer le pare-brise plus
rapidement.
q Capteur de température et
d'ensoleillement
La fonction de climatiseur de type
entièrement automatique mesure les
températures intérieure et extérieure, et
l'ensoleillement. Elle règle ensuite la
température de l'habitacle.
ATTENTION
N'obstruer aucun des capteurs, sinon
le climatiseur automatique ne
fonctionnera pas correctement.
Capteur
d'ensoleillement
Capteur de température intérieure
5-12
Fonctions intérieures
Système de commande de température
CX-5_8DR3-EC-14A_Edition3 Page278
Monday, June 30 2014 3:21 PM
Form No.8DR3-EC-14A

Black plate (279,1)
Antenne
qType Aí
L'antenne est incrustée dans le verre de la
vitre.
ATTENTION
Lors du nettoyage de l'intérieur de la
vitre qui a une antenne, utiliser un
chiffon doux imprégné d'eau tiède et
essuyer doucement les lignes
d'antenne.
L'utilisation de produits de nettoyage
peut endommager l'antenne.
qType B
Conseils d'utilisation du
système audio
PRUDENCE
Toujours régler l'appareil audio lorsque
le véhicule est arrêté:
Ne pas régler les interrupteurs de
commande de l'appareil audio
pendant la conduite du véhicule. Le
fait de régler l'appareil audio
pendant la conduite du véhicule est
dangereux car cela risque de faire
perdre la concentration apportée à la
conduite du véhicule et risque de
causer un accident grave.
Même si les commandes audio se
trouvent sur le volant, il faut
apprendre à les utiliser sans avoir à
les regarder afin qu'un maximum
d'attention soit dirigé vers la route
pendant la conduite du véhicule.
ATTENTION
Pour une conduite sécuritaire, régler
le volume audio à un niveau qui
permet d'entendre les sons à
l'extérieur du véhicule (notamment
l'avertisseur sonore des véhicules et
les sirènes des véhicules d'urgence).
REMARQUE
lAfin d'éviter de décharger la batterie, ne
pas laisser la radio trop longtemps sous
tension lorsque le moteur ne tourne pas.
lSi un téléphone cellulaire ou un poste
bande publique est utilisé dans ou près du
véhicule, cela risque de causer des
parasites sur l'appareil audio, cependant,
ceci n'indique pas un mauvais
fonctionnement de l'appareil.
Fonctions intérieures
Système audio
5-13íCertains modèles.
CX-5_8DR3-EC-14A_Edition3 Page279
Monday, June 30 2014 3:21 PM
Form No.8DR3-EC-14A
