MAZDA MODEL CX-5 2015 Manuel du propriétaire (in French)

Black plate (230,1)

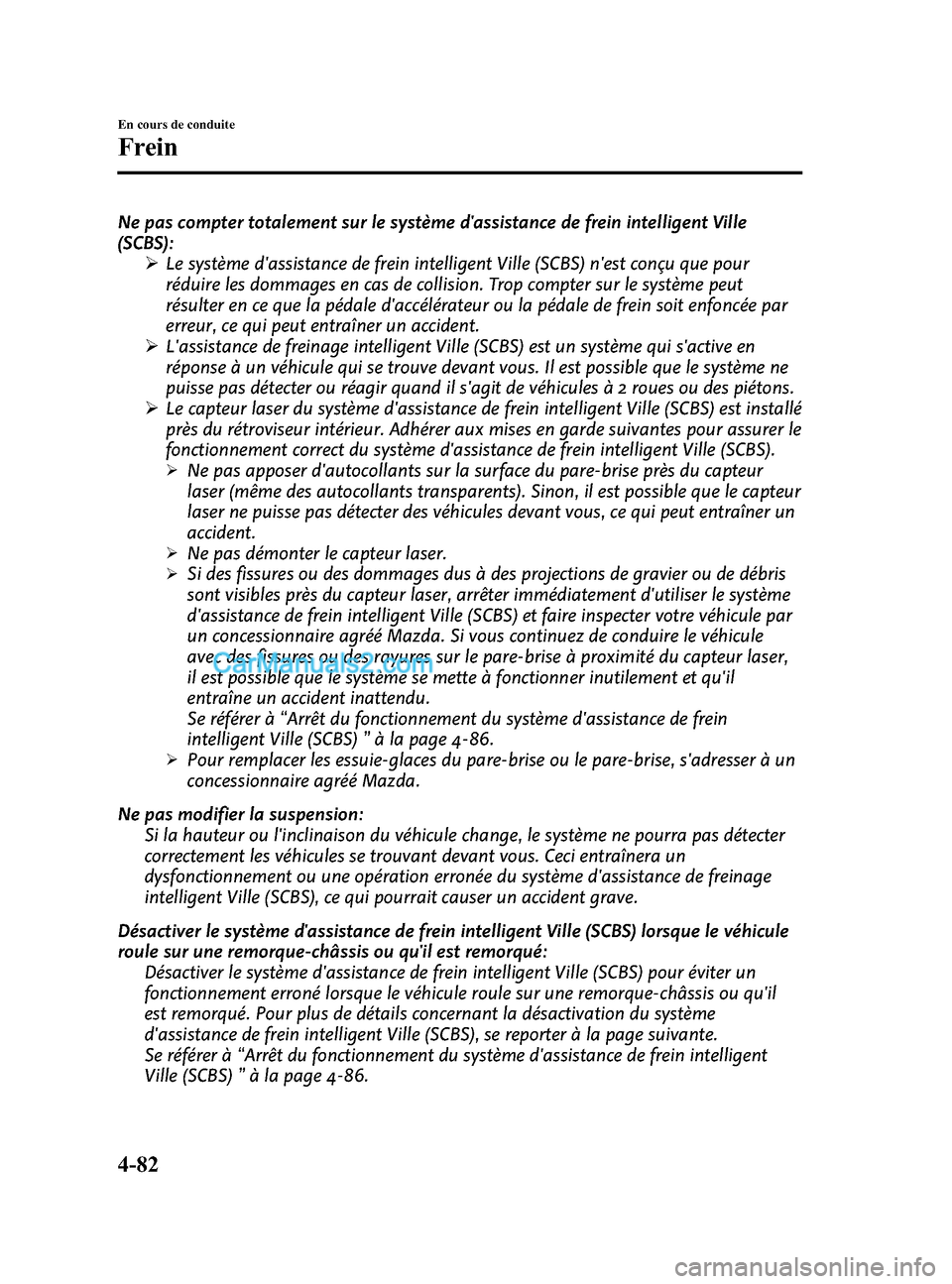

Ne pas compter totalement sur le système d'assistance de frein intelligent Ville
(SCBS):ØLe système d'assistance de frein intelligent Ville (SCBS) n'est conçu que pour
réduire les dommages en cas de collision. Trop compter sur le système peut
résulter en ce que la pédale d'accélérateur ou la pédale de frein soit enfoncée par
erreur, ce qui peut entraîner un accident.
Ø L'assistance de freinage intelligent Ville (SCBS) est un système qui s'active en
réponse à un véhicule qui se trouve devant vous. Il est possible que le système ne
puisse pas détecter ou réagir quand il s'agit de véhicules à 2 roues ou des piétons.
Ø Le capteur laser du système d'assistance de frein intelligent Ville (SCBS) est installé
près du rétroviseur intérieur. Adhérer aux mises en garde suivantes pour assurer le
fonctionnement correct du système d'assistance de frein intelligent Ville (SCBS).
ØNe pas apposer d'autocollants sur la surface du pare-brise près du capteur
laser (même des autocollants transparents). Sinon, il est possible que le capteur
laser ne puisse pas détecter des véhicules devant vous, ce qui peut entraîner un
accident.
ØNe pas démonter le capteur laser.
ØSi des fissures ou des dommages dus à des projections de gravier ou de débris
sont visibles près du capteur laser, arrêter immédiatement d'utiliser le système
d'assistance de frein intelligent Ville (SCBS) et faire inspecter votre véhicule par
un concessionnaire agréé Mazda. Si vous continuez de conduire le véhicule
avec des fissures ou des rayures sur le pare-brise à proximité du capteur laser,
il est possible que le système se mette à fonctionner inutilement et qu'il
entraîne un accident inattendu.
Se référer à “Arrêt du fonctionnement du système d'assistance de frein
intelligent Ville (SCBS) ӈ la page 4-86.
ØPour remplacer les essuie-glaces du pare-brise ou le pare-brise, s'adresser à un
concessionnaire agréé Mazda.
Ne pas modifier la suspension: Si la hauteur ou l'inclinaison du véhicule change, le système ne pourra pas détecter
correctement les véhicules se trouvant devant vous. Ceci entraînera un
dysfonctionnement ou une opération erronée du système d'assistance de freinage
intelligent Ville (SCBS), ce qui pourrait causer un accident grave.
Désactiver le système d'assistance de frein intelligent Ville (SCBS) lorsque le véhicule
roule sur une remorque-châssis ou qu'il est remorqué: Désactiver le système d'assistance de frein intelligent Ville (SCBS) pour éviter un
fonctionnement erroné lorsque le véhicule roule sur une remorque-châssis ou qu'il
est remorqué. Pour plus de détails concernant la désactivation du système
d'assistance de frein intelligent Ville (SCBS), se reporter à la page suivante.
Se référer à “Arrêt du fonctionnement du système d'assistance de frein intelligent
Ville (SCBS) ӈ la page 4-86.
4-82
En cours de conduite
Frein
CX-5_8DR3-EC-14A_Edition3 Page230
Monday, June 30 2014 3:20 PM
Form No.8DR3-EC-14A

Black plate (231,1)

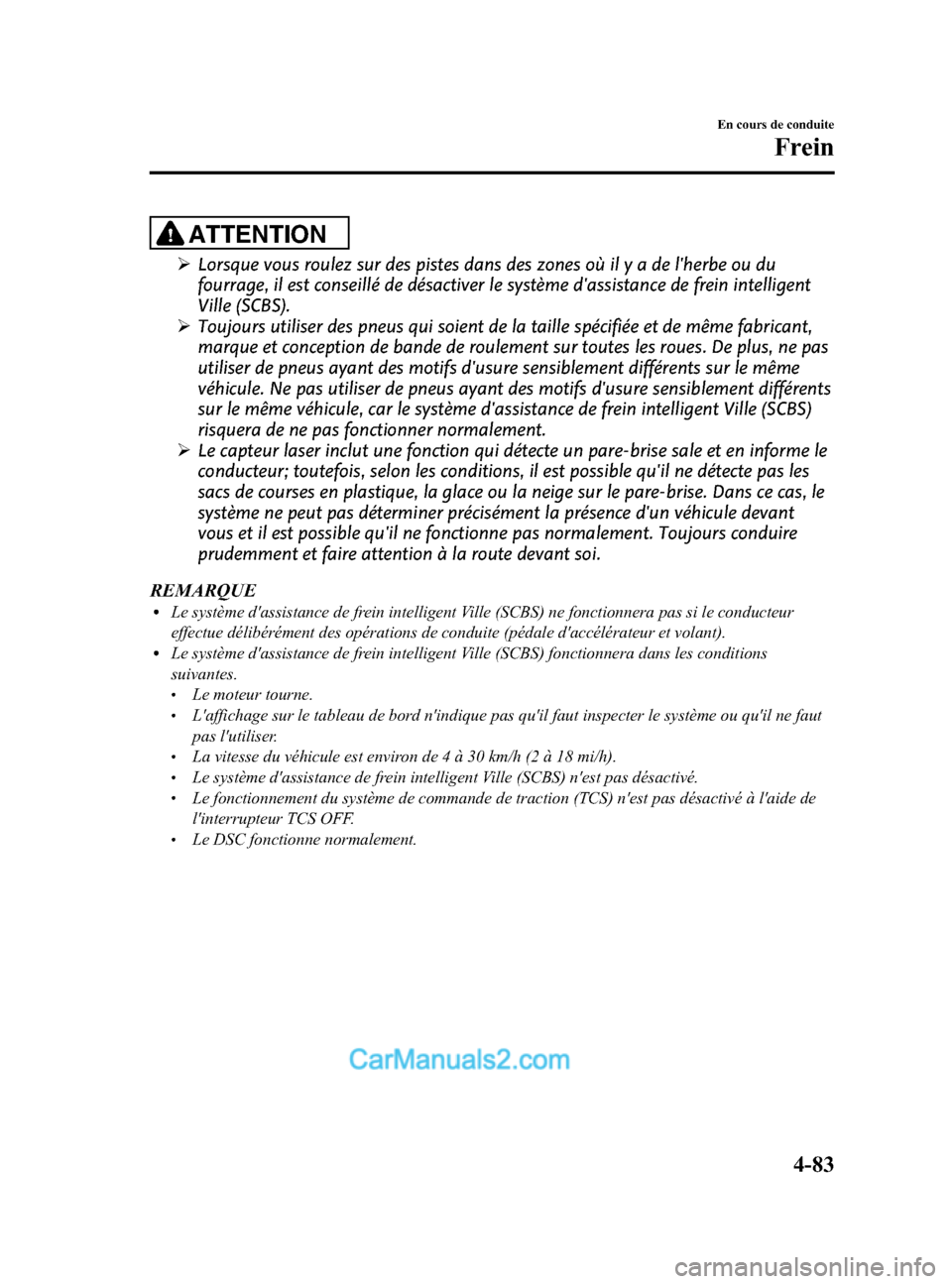

ATTENTION
ØLorsque vous roulez sur des pistes dans des zones où il y a de l'herbe ou du
fourrage, il est conseillé de désactiver le système d'assistance de frein intelligent
Ville (SCBS).
Ø Toujours utiliser des pneus qui soient de la taille spécifiée et de même fabricant,
marque et conception de bande de roulement sur toutes les roues. De plus, ne pas
utiliser de pneus ayant des motifs d'usure sensiblement différents sur le même
véhicule. Ne pas utiliser de pneus ayant des motifs d'usure sensiblement différents
sur le même véhicule, car le système d'assistance de frein intelligent Ville (SCBS)
risquera de ne pas fonctionner normalement.
Ø Le capteur laser inclut une fonction qui détecte un pare-brise sale et en informe le
conducteur; toutefois, selon les conditions, il est possible qu'il ne détecte pas les
sacs de courses en plastique, la glace ou la neige sur le pare-brise. Dans ce cas, le
système ne peut pas déterminer précisément la présence d'un véhicule devant
vous et il est possible qu'il ne fonctionne pas normalement. Toujours conduire
prudemment et faire attention à la route devant soi.
REMARQUE
lLe système d'assistance de frein intelligent Ville (SCBS) ne fonctionnera pas si le conducteur
effectue délibérément des opérations de conduite (pédale d'accélérateur et volant).
lLe système d'assistance de frein intelligent Ville (SCBS) fonctionnera dans les conditions
suivantes.
lLe moteur tourne.lL'affichage sur le tableau de bord n'indique pas qu'il faut inspecter le système ou qu'il ne faut
pas l'utiliser.
lLa vitesse du véhicule est environ de 4 à 30 km/h (2 à 18 mi/h).lLe système d'assistance de frein intelligent Ville (SCBS) n'est pas désactivé.lLe fonctionnement du système de commande de traction (TCS) n'est pas désactivé à l'aide de
l'interrupteur TCS OFF.
lLe DSC fonctionne normalement.
En cours de conduite
Frein
4-83
CX-5_8DR3-EC-14A_Edition3 Page231
Monday, June 30 2014 3:20 PM
Form No.8DR3-EC-14A

Black plate (232,1)
lL'assistance de freinage intelligent Ville (SCBS) détecte un véhicule devant vous en émettant un
rayon laser proche de l'infrarouge et en recevant le rayon réfléchi par le réflecteur de ce véhicule,
et il l'utilise ensuite pour effectuer les mesures. Par conséquent, l'assistance de freinage intelligent
Ville (SCBS) peut ne pas fonctionner dans les conditions suivantes:
lLe réfléchissement du rayon laser est faible en raison de la forme du véhicule devant vous.lLe véhicule devant vous est très sale.lDans des conditions météorologiques néfastes comme la pluie, le brouillard ou la neige.lLe lave-glace est utilisé ou les essuie-glaces du pare-brise ne sont pas utilisés quand il pleut.lLe pare-brise est sale.lLe volant est tourné complètement à gauche ou à droite, ou le véhicule accélère rapidement et
se rapproche du véhicule devant vous.
lDes camions équipés de plateaux de chargement, des véhicules se déplaçant très lentement et
des véhicules avec un profil élevé.
lDes véhicules de formes particulières, comme un transporteur de véhicules.lDans les conditions suivantes, il est possible que le système d'assistance de frein intelligent Ville
(SCBS) ne fonctionne pas normalement.
lDes bagages lourds sont chargés dans le compartiment à bagages ou sur le siège arrière.lS'il y a la possibilité d'un contact partiel avec un véhicule devant vous.lLors de la conduite sur des routes sinueuses de façon continue, et lors d'entrée ou de sortie de
routes.
lDes bagages ou une cargaison allongés sont chargés sur les longerons du toit et recouvrent le
capteur laser.
lGaz d'échappement du véhicule devant vous, sable, neige et vapeur d'eau émanant de bouches
d'égout et de grilles, et eau projetée en l'air.
lLors du remorquage d'un véhicule en panne.lDans les cas suivants, si le capteur laser détermine qu'il y a un véhicule devant vous et que le
système d'assistance de frein intelligent Ville (SCBS) peut fonctionner.
lIl y a des objets sur la route à l'abord d'un virage.lIl y a un véhicule qui dépasse sur la voie en sens inverse dans un virage.lIl y a des objets en métal, des bosses ou des objets protubérants sur la route.lLorsque vous franchissez un péage.lLorsque vous passez sous un rideau ou un drapeau en vinyle.lDes objets en plastique tels que des pylônes.lIl y a des véhicules à deux roues, des piétons, des animaux ou des arbres.lLe véhicule roule avec quelques-uns de ses pneus ayant une usure importante.
4-84
En cours de conduite
Frein
CX-5_8DR3-EC-14A_Edition3 Page232
Monday, June 30 2014 3:20 PM
Form No.8DR3-EC-14A

Black plate (233,1)
qManutention du capteur laser
Le capteur laser du système d'assistance de frein intelligent Ville (SCBS) est installé en
haut du pare-brise près du rétroviseur intérieur.
Toujours maintenir propre la surface du pare-brise autour du capteur laser pour assurer le
fonctionnement approprié du système d'assistance de frein intelligent Ville (SCBS).
PRUDENCE
Comme le laser peut potentiellement endommager les yeux, toujours adhérer aux
mises en garde suivantes:
ØNe jamais retirer le capteur.
Ø Un capteur retiré ne répond pas aux conditions d'un laser de classe 1 M en vertu
de la spécification IEC 60825-1 et la sécurité des yeux ne peut donc pas être
assurée.
Ø Ne pas regarder directement à l'intérieur du capteur avec des instruments
optiques capables d'agrandir, comme des loupes, un microscope ou des lentilles
d'objectif à une distance de 100 mm (3,94 po.) du capteur.
En cours de conduite
Frein
4-85
CX-5_8DR3-EC-14A_Edition3 Page233
Monday, June 30 2014 3:20 PM
Form No.8DR3-EC-14A

Black plate (234,1)
Données de radiation du capteur laser
Puissance moyenne maximale: 45 mW
Durée d'impulsion: 33 ns
Longueur d'onde: 905 nm
Angle de divergence (horizontal x vertical): 28 degrés × 12 degrés
qArrêt du fonctionnement du
système d'assistance de frein
intelligent Ville (SCBS)
Il est possible d'arrêter le système
d'assistance de frein intelligent Ville
(SCBS). Se référer à Fonctions de
personnalisation à la page 9-11.
Quand le moteur est redémarré, le système
devient opérationnel.
Avec témoin d'assistance de frein
intelligent Ville (SCBS) OFF
Lorsque le système d'assistance de frein
intelligent Ville (SCBS) est désactivé, le
témoin d'assistance de frein intelligent
Ville (SCBS) OFF s'allume.
REMARQUE
Pour arrêter l'opération TCS, appuyer sur
l'interrupteur TCS OFF, le fonctionnement du
système d'assistance de frein intelligent Ville
(SCBS) s'arrête également et le témoin
d'assistance de frein intelligent Ville (SCBS)
OFF s'allume.
4-86
En cours de conduite
Frein
CX-5_8DR3-EC-14A_Edition3 Page234
Monday, June 30 2014 3:20 PM
Form No.8DR3-EC-14A

Black plate (235,1)
Système d'antiblocage de
frein (ABS)
L'unité de commande d'ABS contrôle
continuellement la vitesse de chaque roue.
Si l'une des roues est sur le point de se
bloquer, l'unité d'ABS relâche et applique
automatiquement le frein de cette roue.
Le conducteur peut ressentir une légère
vibration au niveau de la pédale de frein et
un bruit de cliquetis peut être audible
provenant du système de freinage. Ceci
est le fonctionnement normal du système
ABS. Continuer à appuyer sur la pédale
de frein sans pomper.
Une anomalie dans le système ou les
conditions de fonctionnement sont
indiqués par un avertissement.
Se référer à Voyants/témoins à la page
4-24.
PRUDENCE
Ne pas se fier sur le système ABS pour
remplacer une conduite sécuritaire:Le système ABS ne peut pas
compenser une conduite imprudente
et dangereuse, une vitesse excessive,
une conduite trop proche du véhicule
qui précède, le glissement des roues
sur la glace ou la neige et les
aquaplanages (perte de traction due
à la présence d'eau sur la route). Un
accident est toujours possible. REMARQUE
lLes distances de freinage risquent d'être
plus longues sur des matériaux mous
recouvrant des surfaces dures (neige ou
graviers, par exemple). Dans ces
conditions, un véhicule avec un système de
freinage normal peut demander des
distances plus courtes pour s'arrêter, car le
matériau mou accumulé devant une roue
bloquée, fait ralentir le véhicule.
lLe bruit de fonctionnement de l'ABS peut
être entendu lorsqu'on démarre le moteur
ou immédiatement après avoir démarré le
véhicule. Toutefois, cela n'indique pas une
anomalie.
En cours de conduite
ABS/TCS/DSC
4-87
CX-5_8DR3-EC-14A_Edition3 Page235
Monday, June 30 2014 3:20 PM
Form No.8DR3-EC-14A

Black plate (236,1)
Système de commande de
traction (TCS)
Le système de commande de traction
(TCS) améliore la traction et la sécurité en
commandant le couple du moteur et le
freinage. Lorsque le système de
commande de traction détecte le patinage
d'une roue, il diminue le couple du moteur
et actionne les freins pour éviter une perte
de traction.
Ceci signifie que sur une surface
glissante, le moteur est automatiquement
réglé pour donner une puissance optimale
aux roues motrices, en limitant tout
patinage et perte de traction des roues.
Une anomalie dans le système ou les
conditions de fonctionnement sont
indiqués par un avertissement.
Se référer à Voyants/témoins à la page
4-24.
PRUDENCE
Ne pas se fier sur le système de
commande de traction (TCS) pour
remplacer une conduite sécuritaire:Le système de commande de traction
(TCS) ne peut pas compenser une
conduite dangereuse, une vitesse
excessive, une conduite trop proche
du véhicule qui précède, et les
aquaplanages (frottement et contact
des pneus sur la route réduits en
raison de la présence d'eau sur la
route). Un accident est toujours
possible.
Utiliser des pneus à neige ou des
chaînes et conduire à des vitesses
réduites lorsque les routes sont
recouvertes de neige ou de glace: Le fait de conduire sans l'équipement
approprié sur des routes recouvertes
de neige ou de glace est dangereux.
Le système de commande de traction
(TCS) seul ne peut pas fournir une
traction adéquate et un accident est
toujours possible.
REMARQUE
Pour annuler le système TCS, appuyer sur
l'interrupteur TCS OFF (page 4-89).
4-88
En cours de conduite
ABS/TCS/DSC
CX-5_8DR3-EC-14A_Edition3 Page236
Monday, June 30 2014 3:21 PM
Form No.8DR3-EC-14A

Black plate (237,1)
qInterrupteur TCS OFF
Appuyer sur l'interrupteur TCS OFF pour
mettre le système de commande de
traction hors fonction. Le témoin TCS
OFF s'allume sur le tableau de bord.
Appuyer sur l'interrupteur de nouveau
pour remettre le système de commande de
traction en fonction. Le témoin TCS OFF
s'éteint. REMARQUE
lLorsque le système de commande de
traction est en fonction et que vous essayez
de libérer le véhicule lorsqu'il est pris dans
un banc de neige, ou d'accélérer sur de la
neige poudreuse, le système de commande
de traction s'activera. Même si l'on appuie
sur la pédale d'accélérateur le régime
moteur n'augmentera pas et il peut être
difficile de contrôler le véhicule. Dans un
tel cas, mettre le système de commande de
traction hors fonction.
lSi le système de commande de traction est
hors fonction et que le contact est coupé, il
sera remis automatiquement en fonction
lorsque le contacteur est mis à ON.
lPour une traction optimale, laisser le
système en fonction.
lSi l'interrupteur TCS OFF est pressé et
maintenu pendant 10 secondes ou plus, la
fonction de détection d'anomalie de
l'interrupteur TCS OFF s'enclenchera et le
système de commande de traction sera
activé automatiquement. Le témoin TCS
OFF s'éteint pendant que le système de
commande de traction est en fonction.
En cours de conduite
ABS/TCS/DSC
4-89
CX-5_8DR3-EC-14A_Edition3 Page237
Monday, June 30 2014 3:21 PM
Form No.8DR3-EC-14A

Black plate (238,1)
Commande dynamique de
stabilité (DSC)
La commande dynamique de stabilité
(DSC) commande automatiquement le
freinage et le couple du moteur à l'aide de
systèmes comme l'ABS et le TCS afin de
contrôler le dérapage latéral lors de la
conduite sur des surfaces glissantes, ou
lors de manœuvres soudaines ou
d'évitement, ce qui améliore la sécurité du
véhicule.
Se référer à Système ABS (page 4-87) et
Système TCS (page 4-88).
Le fonctionnement de la commande DSC
n'est possible qu'à des vitesses supérieures
à 20 km/h (12 mi/h).
Une anomalie dans le système ou les
conditions de fonctionnement sont
indiqués par un avertissement.
Se référer à Voyants/témoins à la page
4-24.
PRUDENCE
Ne pas se fier à la commande de
stabilité dynamique pour remplacer
une conduite sécuritaire: La commande dynamique de stabilité
(DSC) ne peut pas compenser une
conduite dangereuse, une vitesse
excessive, une conduite trop proche
du véhicule qui précède et les
aquaplanages (perte de traction due
à la présence d'eau sur la route). Un
accident est toujours possible.
ATTENTION
ØLa commande DSC peut ne pas
fonctionner correctement si les
points suivants ne sont pas
respectés:
ØUtiliser des pneus de la taille
appropriée pour ce véhicule
Mazda sur les quatre roues.
ØUtiliser des pneus du même
fabricant, de la même marque
et avec la même bande de
roulement sur les quatre roues.
ØNe pas mélanger des pneus
usés avec des pneus neufs.
Ø La commande DSC peut ne pas
fonctionner correctement si des
chaînes de pneus sont utilisés ou si
une roue de secours provisoire est
installée, car le diamètre de la
roue est différent.
4-90
En cours de conduite
ABS/TCS/DSC
CX-5_8DR3-EC-14A_Edition3 Page238
Monday, June 30 2014 3:21 PM
Form No.8DR3-EC-14A

Black plate (239,1)
Utilisation du système toutes
roues motrices (AWD)
lLe système de AWD fournit une
meilleure conduite sur les routes
recouvertes de neige ou de glace, sur le
sable et dans la boue, ainsi que sur des
plans très inclinés et autres types de
surfaces glissantes.
lUne anomalie dans le système ou les
conditions de fonctionnement sont
indiqués par un avertissement.
Se référer à Voyants/témoins à la page
4-24.
PRUDENCE
Ne jamais faire tourner à vide une roue
qui n'est pas en contact avec le sol:Le fait de faire tourner à vide une
roue qui n'est pas en contact avec le
sol lorsque le véhicule est coincé ou
dans un ravin est dangereux. Le
mécanisme d'entraînement peut
subir des dommages et causer un
accident ou même entraîner une
surchauffe, une fuite d'huile et un
incendie.
qConduite en système de AWD
PRUDENCE
Eviter de tourner brusquement, de
conduire trop vite et de man œuvrer
trop brutalement en conduisant ce
véhicule: Il est dangereux d'effectuer des
virages trop serrés, de conduire trop
vite et de man œuvrer brusquement
ce véhicule car ceci augmenterait le
risque de perte de contrôle du
véhicule, de capotage du véhicule, de
blessures graves ou mortelles.
Ce véhicule a un centre de gravité
placé haut. Les véhicules à centre de
gravité placé en position haute, tels
que les véhicules utilitaires ou AWD,
ne se comportent pas de la même
façon que les véhicules à centre de
gravité placé en position basse.
Les véhicules utilitaires ou AWD n'ont
pas été conçus pour pouvoir faire des
virages serrés à grande vitesse, pas
plus que les voitures de sport
surbaissées n'ont été conçues pour
offrir des performances satisfaisantes
en tout terrain. En outre, les véhicules
utilitaires ont un taux de capotage
sensiblement plus élevé que les
autres types de véhicule.
En cours de conduite
AW D
4-91
CX-5_8DR3-EC-14A_Edition3 Page239
Monday, June 30 2014 3:21 PM
Form No.8DR3-EC-14A
