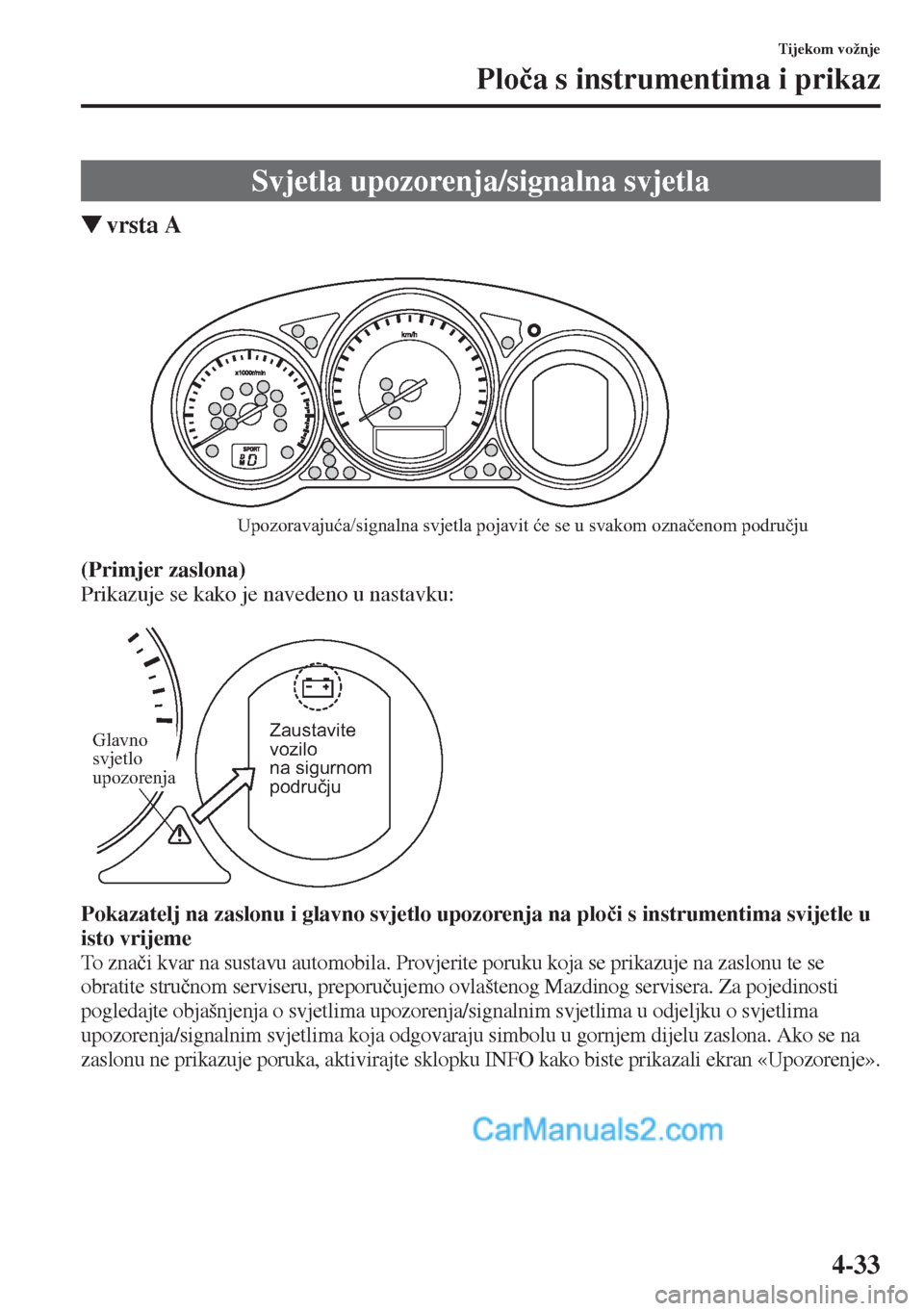

Tijekom vožnje
Plo þa s instrumentima i prikaz
Wvrsta A
(Primjer zaslona)
Prikazuje se kako je navedeno u nastavku:
Pokazatelj na zaslonu i glavno svjetlo upozorenja na plo þi s instrumentima svijetle u
isto vrijeme
To z n a þi kvar na sustavu automobila. Provjerite poruku koja se prikazuje na zaslonu te se
obratite stru þnom serviseru, preporu þujemo ovlaštenog Mazdinog servisera. Za pojedinosti
pogledajte objašnjenja o svjetlima upozorenja/signalnim svjetlima u odjeljku o svjetlima
upozorenja/signalnim svjetlima koja odgovaraju simbolu u gornjem dijelu zaslona. Ako se na
zaslonu ne prikazuje poruka, aktivirajte sklopku INFO kako biste prikazali ekran «Upozorenje».
Svjetla upozorenja/signalna svjetla
Upozoravajuća/signalna svjetla pojavit će se u svakom označenom području
Zaustavite
vozilo
na sigurnom
područjuGlavno
svjetlo
upozorenja
Page 182 of 733
4-34
Tijekom vožnje
Plo þa s instrumentima i prikaz
Zaslon za prikaz više podataka
Prikazuju se poruke o primjerice radnom stanju sustava, kvarovima ili izvanrednim stanjima.
•(Kada se na zaslonu prikazuju simbol i poruka)
Pojedinosti o simbolima koji se prikazuju u gornjem dijelu zaslona potražite u signalizaciji
i metodama za poduzimanje potrebnih radnji.
•(Kada se na zaslonu prikazuje samo poruka)
Držite se uputa koje se prikazuju na zaslonu.
Ako se prikazuje bilo kakav sadržaj iz sljede üih ilustracija, postoji mogu ünost da je vozilo
u kvaru. Na þin poduzimanja radnji razlikuje se ovisno o indikaciji.
Provjerite ilustracije ispod.
Odmah parkirajte vozilo, pogledajte simbol u gornjem dijelu zaslona, a zatim
pogledajte popis «Signalizacija i metode za poduzimanje potrebnih radnji» koji
sadrži simbol kako biste vidjeli koju radnju je potrebno poduzeti.
Radnja: obratite se ovlaštenom Mazdinom serviseru kako bi pregledao vozilo.
Pogledajte simbol u gornjem dijelu zaslona, a zatim pogledajte popis «Indikacije i
metode za poduzimanje potrebnih radnji» koji sadrži simbol kako biste vidjeli koju
radnju je potrebno poduzeti.
Indikacija na zaslonu
Kvar na sustavu za punjenje:
motor se može neo þekivano
zaustaviti.Neispravan rad servo upravlja þa:
upravljanje üe biti vrlo otežano.
Veliko optere üenje sustava 4WD:
Neispravan rad sustava 4WD.
Parkirajte vozilo na sigurnom mjestu.
Indikacija na zaslonu
Neispravan rad
automatskog mjenja þa:
potreban je pregled
automatskog mjenja þa.Kvar na sustavu za ulazak
bez klju þa: potreban je
pregled sustava za ulazak
bez klju þa.Kvar na dizelskom filtru
za þestice: potreban je
pregled dizelskog filtra
za þestice.Neispravan rad sustava
4WD: neispravan rad
sustava 4WD. Pregledajte
sustav 4WD.
Zaustavite
vozilo na
sigurnom
područjuServo
upravljanje
neispravan4WD sustav
visoko
opterećenje
AT
neispravanSustav za
ulazak bez
ključa
neispravanDPF
DPF
neispravanNeispravnost
u sustavu
4WD
Page 183 of 733
4-35
Tijekom vožnje
Plo þa s instrumentima i prikaz
Radnja: obratite se ovlaštenom Mazdinom serviseru kako bi pregledao vozilo.
Indikacije i metode za poduzimanje potrebnih radnji
Indikacija na zaslonu
Neispravan rad sustava za nadzora
mrtvog kuta (BSM):
Pregledajte sustav za nadzor mrtvog
kuta (BSM).Neispravan rad sustava za
upravljanje akumulatorom:
Potreban je pregled sustava za
upravljanje akumulatorom.Neispravan rad sustava zaobilaska
ko þnice: potreban je pregled sustava
zaobilaska ko þnice.
Indikacija na zaslonu
Neispravan rad sustava
vozila:
Pregledajte sustav vozila.i-ELOOP je neispravan:
Potreban je pregled
sustava i-ELOOP.
SBS radi neispravno:
Pregledajte podršku za
inteligentno ko þenje.SCBS [naprijed] radi
neispravno: pregledajte
podršku za inteligentno
gradsko ko þenje.
SCBS [unatrag] radi
neispravno: potreban je
pregled podrške za
inteligentno gradsko
ko þenje [unatrag].
SignalSvjetla upozorenja/signalna svjetlaStranica
Glavno svjetlo upozorenja 4-42
Upozoravaju üe svjetlo ko þionog sustava 4-42
Upozoravaju üe svjetlo za ABS 4-43
Signalno svjetlo elektri þne parkirne ko þnice 4-44
BSM
neispravanAkumulator
Sustav
upravljanja
neispravanZaobilaženje
kočnice
Kvar sustava
Sustav vozila
neispravani-ELOOP
neispravanSBS
neispravanSCBS Naprijedneispravan
SCBS
Unatrag
neispravan
Page 184 of 733
4-36
Tijekom vožnje
Plo þa s instrumentima i prikaz
SignalSvjetla upozorenja/signalna svjetlaStranica
Svjetlo upozorenja elektri þne parkirne ko þnice 4-44
Svjetlo upozorenja/pokazatelj upozorenja sustava za punjenje akumulatora 4-45
Svjetlo upozorenja za motorno ulje 4-45
Svjetlo provjere motora 4-46
Svjetlo upozorenja visoke temperature rashladnog sredstva motora (crveno) 4-46
Svjetla upozorenja za funkciju i-stop (naran þasto)/Signalno svjetlo (zeleno) 4-47
Pokazatelj sustava pomo üi za održavanje u traci 4-48
Pokazatelj koji ozna þava da je sustav pomo üi za održavanje u traci ISKLJU ýEN4-49
Pokazatelj sustava upozorenja za napuštanje trake (LDWS) 4-67
Pokazatelj koji ozna þava da je sustav upozorenja za napuštanje trake
(LDWS) ISKLJU ýEN4-50
Pokazatelj upozorenja za 4WD 4-50
Pokazatelj upozorenja za automatski mjenja þ4-51
Pokazatelj neispravnosti servo upravlja þa4-52
Svjetlo upozorenja zra þnog jastuka/sustava zateza þa prednjeg sigurnosnog pojasa4-52
Svjetlo upozorenja niske razine goriva 4-53
Page 185 of 733
4-37
Tijekom vožnje
Plo þa s instrumentima i prikaz
SignalSvjetla upozorenja/signalna svjetlaStranica
Signalno svjetlo upozorenja sigurnosnog pojasa 4-53
Pokazatelj upozorenja za pritvorena vrata 4-54
Pokazatelj upozorenja za pritvorena stražnja vrata 4-55
Upozoravaju üe svjetlo brzine od 120 km/h 4-55
Pokazatelj upozorenja za brzinu vozila 4-27
Pokazatelj upozorenja niske razine teku üine za pranje 4-55
Svjetlo upozorenja sustava za nadzor tlaka u gumama 4-56
Pokazatelj za KLJU ý4-58
Svjetlo upozorenja za prilagodljiva LED prednja svjetla (naran þasto)/Signalno
svjetlo (zeleno)4-60
Svjetlo upozorenja za sustav dugih svjetala (naran þasto) (HBC)/Signalno
svjetlo (zeleno)4-60
Svjetlosni pokazatelj za grija þ4-61
Pokazatelj za dizelski filtar za þestice þa ÿi4-61
Pokazatelj s klju þem za odvijanje 4-62
Pokazatelj upozorenja o niskoj temperaturi okoline 4-62
Page 186 of 733
4-38
Tijekom vožnje
Plo þa s instrumentima i prikaz
SignalSvjetla upozorenja/signalna svjetlaStranica
Signalno svjetlo TCS/DSC 4-63
Signalno svjetlo TCS OFF 4-63
Signalno svjetlo za isklju þenost sustava za podršku za inteligentno ko þenje/
Podršku za inteligentno gradsko ko þenje (SBS/SCBS) OFF4-63
Pokazatelj upozorenja podrške za inteligentno gradsko ko þenje (SCBS) 4-64
Pokazatelj za i-ELOOP 4-64
Signalno svjetlo pokazatelja niske temperature rashladne teku üine motora (plavo)4-64
Indikacija položaja mjenja þa4-64
Signalno svjetlo dugog prednjeg svjetla 4-65
Svjetlosni pokaziva þi smjera/upozorenja na opasnost 4-65
Sigurnosno signalno svjetlo 4-65
Svjetlo upozorenja za Mazda radarski tempomat (MRCC) (naran þasto)/
Signalno svjetlo (zeleno)4-66
Glavno signalno svjetlo tempomata (naran þasto)/signalno svjetlo podešavanja
tempomata (zeleno)4-66
Signalizacija za odabir na þina rada 4-65
Pokazatelj koji ozna þava da je sustav nadzora mrtvog kuta (BSM) ISKLJU ýEN4-67
Signalno svjetlo uklju þenih svjetala 4-67
Page 187 of 733
4-39
Tijekom vožnje
Plo þa s instrumentima i prikaz
Wvrsta B
SignalSvjetla upozorenja/signalna svjetlaStranica
Svjetlo upozorenja za prednje LED svjetlo 4-68
Signalno svjetlo prednjeg svjetla za maglu 4-68
Signalno svjetlo stražnjeg svjetla za maglu 4-68
SignalSvjetla upozorenja/signalna svjetlaStranica
Glavno svjetlo upozorenja 4-42
Upozoravaju üe svjetlo ko þionog sustava 4-42
Upozoravaju üe svjetlo za ABS 4-43
Signalno svjetlo elektri þne parkirne ko þnice 4-44
Svjetlo upozorenja elektri þne parkirne ko þnice 4-44
Signalno svjetlo zahtjeva za aktiviranje papu þice ko þnice 4-45
Upozoravajuća/signalna svjetla pojavit će se u svakom označenom području
Page 188 of 733
4-40
Tijekom vožnje
Plo þa s instrumentima i prikaz
SignalSvjetla upozorenja/signalna svjetlaStranica
Upozoravaju üe svjetlo sustava za napajanje 4-45
Svjetlo upozorenja za motorno ulje 4-45
Svjetlo provjere motora 4-46
Svjetlo upozorenja visoke temperature rashladnog sredstva motora (crveno) 4-46
Svjetla upozorenja za funkciju i-stop (naran þasto)/Signalno svjetlo (zeleno) 4-47
Svjetlo upozorenja sustava upozorenja za napuštanje trake (LDWS) 4-49
Signalno svjetlo koje ozna þava da je sustav upozorenja za napuštanje trake
(LDWS) ISKLJU ýEN4-50
Svjetlo upozorenja za 4WD 4-50
Upozoravaju üe svjetlo automatskog mjenja þa4-51
Svjetlosni pokazatelj neispravnog rada servo upravlja þa4-52
Svjetlo upozorenja zra þnog jastuka/sustava zateza þa prednjeg sigurnosnog pojasa4-52
Svjetlo upozorenja niske razine goriva 4-53
Signalno svjetlo upozorenja sigurnosnog pojasa 4-53
Upozoravaju üe svjetlo za pritvorena vrata 4-54
Upozoravaju üe svjetlo brzine od 120 km/h 4-55
Pokazatelj upozorenja za brzinu vozila 4-27
Page 189 of 733
4-41
Tijekom vožnje
Plo þa s instrumentima i prikaz
SignalSvjetla upozorenja/signalna svjetlaStranica
Upozoravaju üe svjetlo niske razine teku üine za pranje 4-55
Svjetlo upozorenja sustava za nadzor tlaka u gumama 4-56
Svjetlo upozorenja za KLJU ý (crveno)/Signalno svjetlo (zeleno) 4-58
Svjetlo upozorenja za sustav dugih svjetala (naran þasto) (HBC)/Signalno
svjetlo (zeleno)4-60
Svjetlosni pokazatelj za grija þ4-61
Signalno svjetlo za dizelski filtar za þestice þa ÿi4-61
Svjetlo pokazatelja za klju þ za odvijanje 4-62
Pokazatelj upozorenja o niskoj temperaturi okoline 4-62
Signalno svjetlo TCS/DSC 4-63
Signalno svjetlo TCS OFF 4-63
Signalno svjetlo pokazatelja niske temperature rashladne teku üine motora (plavo)4-64
Indikacija položaja mjenja þa4-64
Signalno svjetlo dugog prednjeg svjetla 4-65
Svjetlosni pokaziva þi smjera/upozorenja na opasnost 4-65
Sigurnosno signalno svjetlo 4-65
Glavno signalno svjetlo tempomata (naran þasto)/signalno svjetlo podešavanja
tempomata (zeleno)4-66
Page 190 of 733
4-42
Tijekom vožnje
Plo þa s instrumentima i prikaz
WGlavno svjetlo upozorenja
vrsta A
Prikazuje se kada je potrebna obavijest o
kvaru na sustavu.
Provjerite poruku koja se prikazuje na
zaslonu te se obratite stru þnom serviseru,
preporu þujemo ovlaštenog Mazdinog
servisera.
vrsta B
Svjetlo svijetli neprekidno ako se dogodi
bilo što od sljede üeg. Zatražite savjet
stru þnog servisera, preporu þujemo
ovlaštenog Mazdinog servisera.
•Došlo je do neispravnosti u sustavu
upravljanja akumulatorom.•Došlo je do neispravnosti u sklopki
ko þnice.
(SKYACTIV-D 2.2)
•Došlo je do neispravnosti u hidrauli þkoj
regulaciji motora.
•Došlo je do neispravnosti na razvodnom
lancu motora.
•Došlo je do neispravnosti na grija þu
s protjecanjem.
WUpozoravaju üe svjetlo ko þionog
sustava
Ovo upozorenje ima sljede üe funkcije:
Ovo se upozoravaju üe svjetlo pali kad
se uklju þi paljenje, a gasi se kad se
motor pokrene.
SignalSvjetla upozorenja/signalna svjetlaStranica
Signalizacija za odabir na þina rada 4-65
Signalno svjetlo koje ozna þava da je sustav nadzora mrtvog kuta
ISKLJU ýEN (BSM)4-67
Signalno svjetlo uklju þenih svjetala 4-67
Svjetlo upozorenja za prednje LED svjetlo 4-68
Signalno svjetlo prednjeg svjetla za maglu 4-68
Signalno svjetlo stražnjeg svjetla za maglu 4-68
