Page 471 of 793

qGrundbedienung
BERÜHREN & ANTIPPEN
1. Berühren oder tippen Sie den Gegenstand auf dem Bildschirm an.
2. Die Bedienung wird ausgeführt und der nächste Gegenstand wird angezeigt.
VERSCHIEBEN
1. Berühren Sie den einzustellenden Gegenstand, um einen Schieberegler anzuzeigen.
2. Stellen Sie den Schieberegler mit dem Finger auf den gewünschten Pegel ein.
5-50
Fahrzeuginnenraum
Audioanlage

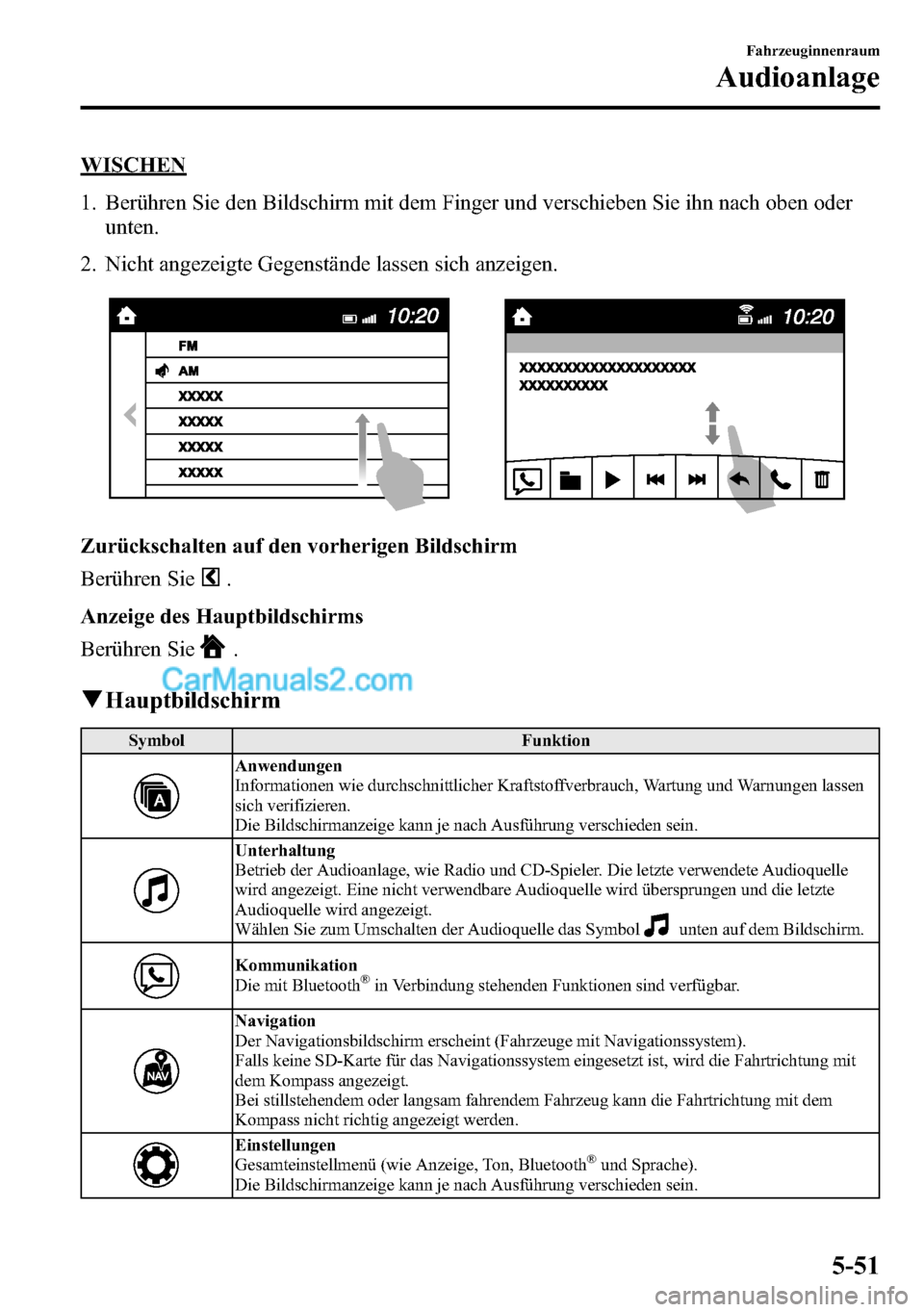

Page 472 of 793

WISCHEN
1. Berühren Sie den Bildschirm mit dem Finger und verschieben Sie ihn nach oben oder
unten.
2. Nicht angezeigte Gegenstände lassen sich anzeigen.
Zurückschalten auf den vorherigen Bildschirm
Berühren Sie
.
Anzeige des Hauptbildschirms
Berühren Sie
.
qHauptbildschirm
Symbol Funktion
Anwendungen
Informationen wie durchschnittlicher Kraftstoffverbrauch, Wartung und Warnungen lassen
sich verifizieren.
Die Bildschirmanzeige kann je nach Ausführung verschieden sein.
Unterhaltung
Betrieb der Audioanlage, wie Radio und CD-Spieler. Die letzte verwendete Audioquelle
wird angezeigt. Eine nicht verwendbare Audioquelle wird übersprungen und die letzte
Audioquelle wird angezeigt.
Wählen Sie zum Umschalten der Audioquelle das Symbol
unten auf dem Bildschirm.
Kommunikation
Die mit Bluetooth®in Verbindung stehenden Funktionen sind verfügbar.
Navigation
Der Navigationsbildschirm erscheint (Fahrzeuge mit Navigationssystem).
Falls keine SD-Karte für das Navigationssystem eingesetzt ist, wird die Fahrtrichtung mit
dem Kompass angezeigt.
Bei stillstehendem oder langsam fahrendem Fahrzeug kann die Fahrtrichtung mit dem
Kompass nicht richtig angezeigt werden.
Einstellungen
Gesamteinstellmenü (wie Anzeige, Ton, Bluetooth®und Sprache).
Die Bildschirmanzeige kann je nach Ausführung verschieden sein.
Fahrzeuginnenraum
Audioanlage
5-51

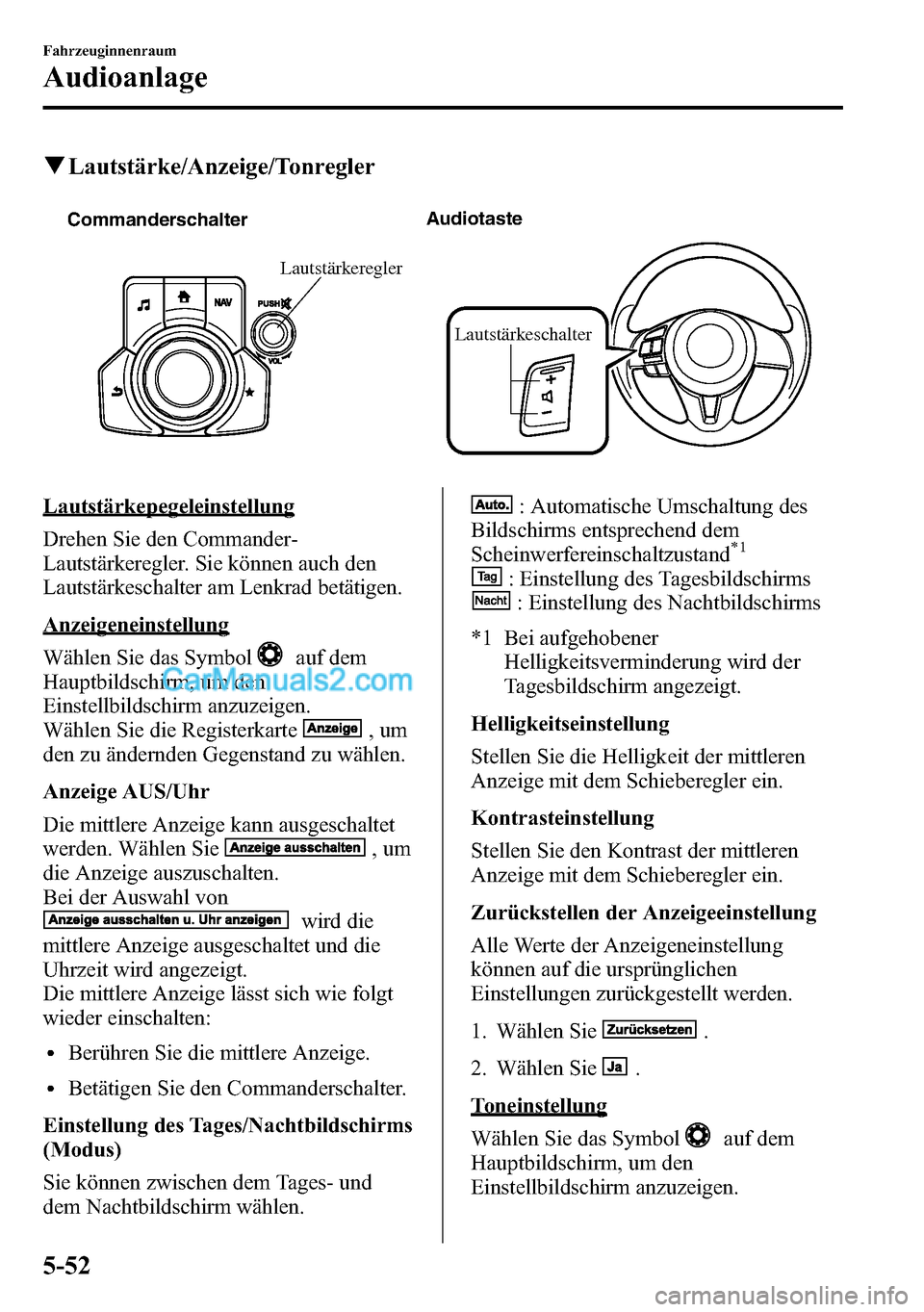

Page 473 of 793

qLautstärke/Anzeige/Tonregler
Lautstärkeschalter CommanderschalterAudiotaste
Lautstärkeregler
Lautstärkepegeleinstellung
Drehen Sie den Commander-
Lautstärkeregler. Sie können auch den
Lautstärkeschalter am Lenkrad betätigen.
Anzeigeneinstellung
Wählen Sie das Symbol
auf dem
Hauptbildschirm, um den
Einstellbildschirm anzuzeigen.
Wählen Sie die Registerkarte
,um
den zu ändernden Gegenstand zu wählen.
Anzeige AUS/Uhr
Die mittlere Anzeige kann ausgeschaltet
werden. Wählen Sie
,um
die Anzeige auszuschalten.
Bei der Auswahl von
wird die
mittlere Anzeige ausgeschaltet und die
Uhrzeit wird angezeigt.
Die mittlere Anzeige lässt sich wie folgt
wieder einschalten:
lBerühren Sie die mittlere Anzeige.
lBetätigen Sie den Commanderschalter.
Einstellung des Tages/Nachtbildschirms
(Modus)
Sie können zwischen dem Tages- und
dem Nachtbildschirm wählen.
: Automatische Umschaltung des
Bildschirms entsprechend dem
Scheinwerfereinschaltzustand
*1
: Einstellung des Tagesbildschirms
: Einstellung des Nachtbildschirms
*1 Bei aufgehobener
Helligkeitsverminderung wird der
Tagesbildschirm angezeigt.
Helligkeitseinstellung
Stellen Sie die Helligkeit der mittleren
Anzeige mit dem Schieberegler ein.
Kontrasteinstellung
Stellen Sie den Kontrast der mittleren
Anzeige mit dem Schieberegler ein.
Zurückstellen der Anzeigeeinstellung
Alle Werte der Anzeigeneinstellung
können auf die ursprünglichen
Einstellungen zurückgestellt werden.
1. Wählen Sie
.
2. Wählen Sie
.
Toneinstellung
Wählen Sie das Symbol
auf dem
Hauptbildschirm, um den
Einstellbildschirm anzuzeigen.
5-52
Fahrzeuginnenraum
Audioanlage

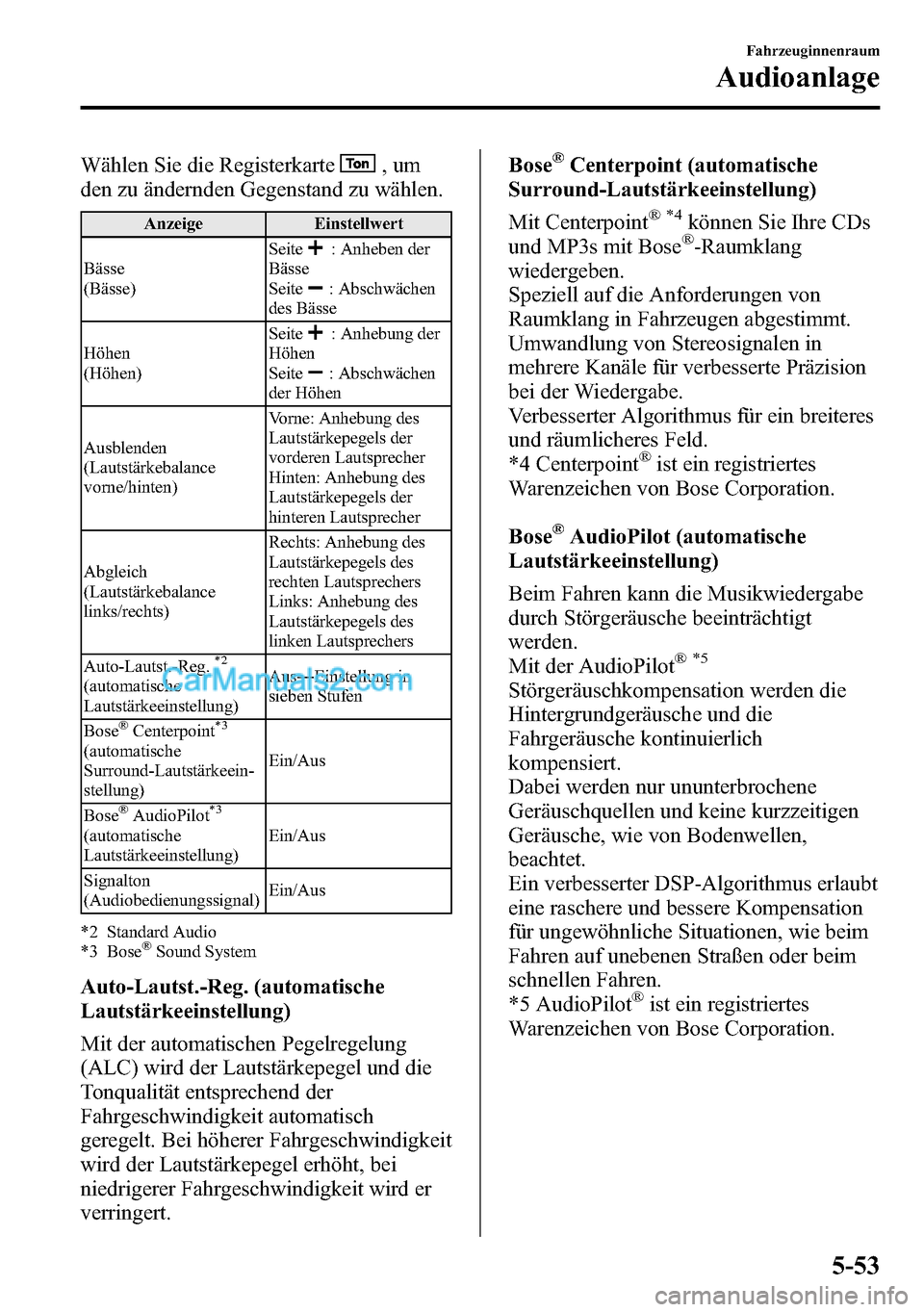

Page 474 of 793

Wählen Sie die Registerkarte,um
den zu ändernden Gegenstand zu wählen.
Anzeige Einstellwert
Bässe
(Bässe)Seite
: Anheben der
Bässe
Seite
: Abschwächen
des Bässe
Höhen
(Höhen)Seite
: Anhebung der
Höhen
Seite
: Abschwächen
der Höhen
Ausblenden
(Lautstärkebalance
vorne/hinten)Vorne: Anhebung des
Lautstärkepegels der
vorderen Lautsprecher
Hinten: Anhebung des
Lautstärkepegels der
hinteren Lautsprecher
Abgleich
(Lautstärkebalance
links/rechts)Rechts: Anhebung des
Lautstärkepegels des
rechten Lautsprechers
Links: Anhebung des
Lautstärkepegels des
linken Lautsprechers
Auto-Lautst.-Reg.
*2
(automatische
Lautstärkeeinstellung)Aus―Einstellung in
sieben Stufen
Bose
®Centerpoint*3
(automatische
Surround-Lautstärkeein-
stellung)Ein/Aus
Bose
®AudioPilot*3
(automatische
Lautstärkeeinstellung)Ein/Aus
Signalton
(Audiobedienungssignal)Ein/Aus
*2 Standard Audio
*3 Bose
®Sound System
Auto-Lautst.-Reg. (automatische
Lautstärkeeinstellung)
Mit der automatischen Pegelregelung
(ALC) wird der Lautstärkepegel und die
Tonqualität entsprechend der
Fahrgeschwindigkeit automatisch
geregelt. Bei höherer Fahrgeschwindigkeit
wird der Lautstärkepegel erhöht, bei
niedrigerer Fahrgeschwindigkeit wird er
verringert.Bose
®Centerpoint (automatische
Surround-Lautstärkeeinstellung)
Mit Centerpoint
®*4können Sie Ihre CDs
und MP3s mit Bose®-Raumklang
wiedergeben.
Speziell auf die Anforderungen von
Raumklang in Fahrzeugen abgestimmt.
Umwandlung von Stereosignalen in
mehrere Kanäle für verbesserte Präzision
bei der Wiedergabe.
Verbesserter Algorithmus für ein breiteres
und räumlicheres Feld.
*4 Centerpoint
®ist ein registriertes
Warenzeichen von Bose Corporation.
Bose
®AudioPilot (automatische
Lautstärkeeinstellung)
Beim Fahren kann die Musikwiedergabe
durch Störgeräusche beeinträchtigt
werden.
Mit der AudioPilot
®*5
Störgeräuschkompensation werden die
Hintergrundgeräusche und die
Fahrgeräusche kontinuierlich
kompensiert.
Dabei werden nur ununterbrochene
Geräuschquellen und keine kurzzeitigen
Geräusche, wie von Bodenwellen,
beachtet.
Ein verbesserter DSP-Algorithmus erlaubt
eine raschere und bessere Kompensation
für ungewöhnliche Situationen, wie beim
Fahren auf unebenen Straßen oder beim
schnellen Fahren.
*5 AudioPilot
®ist ein registriertes
Warenzeichen von Bose Corporation.
Fahrzeuginnenraum
Audioanlage
5-53

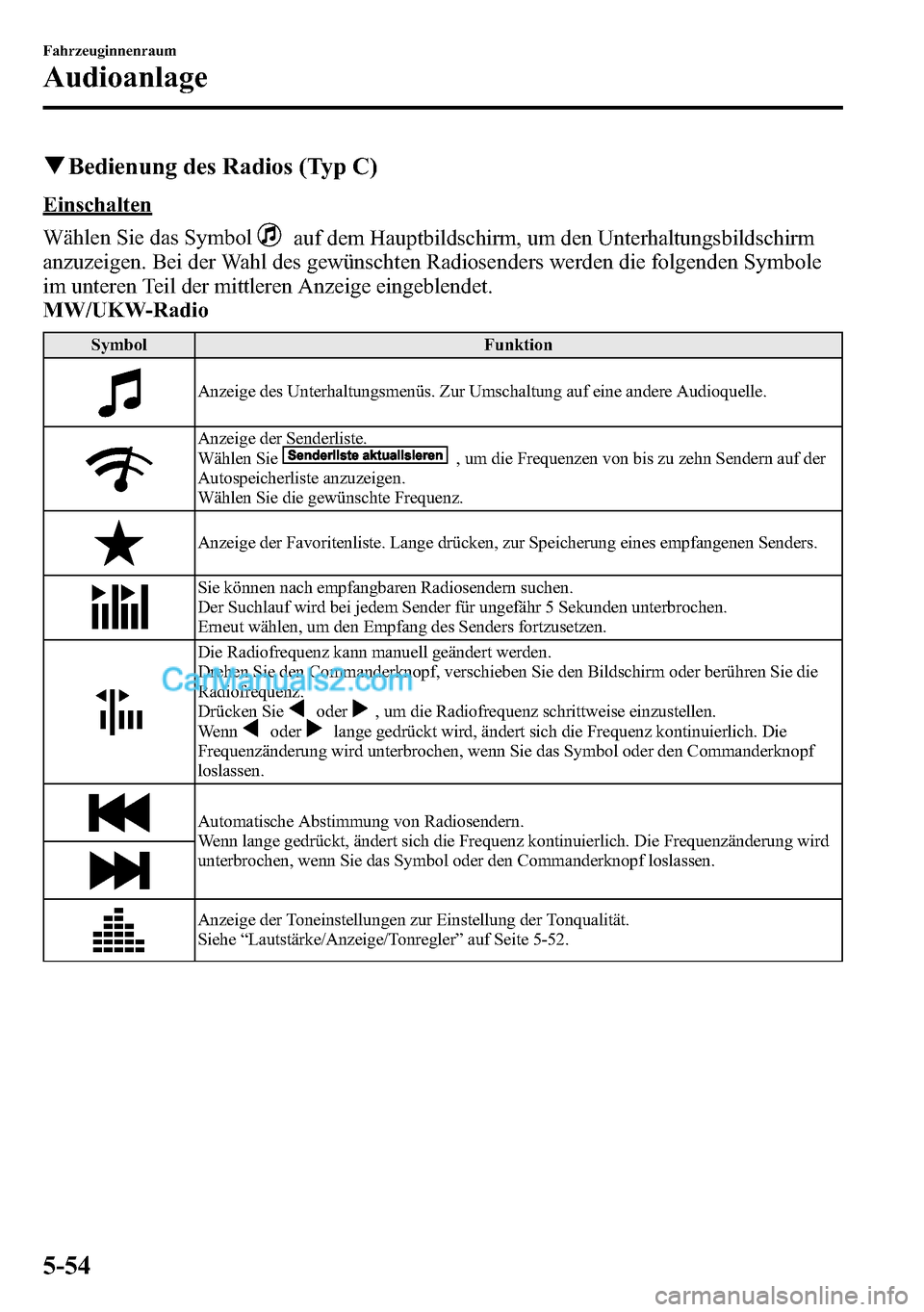

Page 475 of 793

qBedienung des Radios (Typ C)
Einschalten
Wählen Sie das Symbol
auf dem Hauptbildschirm, um den Unterhaltungsbildschirm
anzuzeigen. Bei der Wahl des gewünschten Radiosenders werden die folgenden Symbole
im unteren Teil der mittleren Anzeige eingeblendet.
MW/UKW-Radio
Symbol Funktion
Anzeige des Unterhaltungsmenüs. Zur Umschaltung auf eine andere Audioquelle.
Anzeige der Senderliste.
Wählen Sie, um die Frequenzen von bis zu zehn Sendern auf der
Autospeicherliste anzuzeigen.
Wählen Sie die gewünschte Frequenz.
Anzeige der Favoritenliste. Lange drücken, zur Speicherung eines empfangenen Senders.
Sie können nach empfangbaren Radiosendern suchen.
Der Suchlauf wird bei jedem Sender für ungefähr 5 Sekunden unterbrochen.
Erneut wählen, um den Empfang des Senders fortzusetzen.
Die Radiofrequenz kann manuell geändert werden.
Drehen Sie den Commanderknopf, verschieben Sie den Bildschirm oder berühren Sie die
Radiofrequenz.
Drücken Sie
oder, um die Radiofrequenz schrittweise einzustellen.
Wennoderlange gedrückt wird, ändert sich die Frequenz kontinuierlich. Die
Frequenzänderung wird unterbrochen, wenn Sie das Symbol oder den Commanderknopf
loslassen.
Automatische Abstimmung von Radiosendern.
Wenn lange gedrückt, ändert sich die Frequenz kontinuierlich. Die Frequenzänderung wird
unterbrochen, wenn Sie das Symbol oder den Commanderknopf loslassen.
Anzeige der Toneinstellungen zur Einstellung der Tonqualität.
Siehe“Lautstärke/Anzeige/Tonregler”auf Seite 5-52.
5-54
Fahrzeuginnenraum
Audioanlage
Page 476 of 793

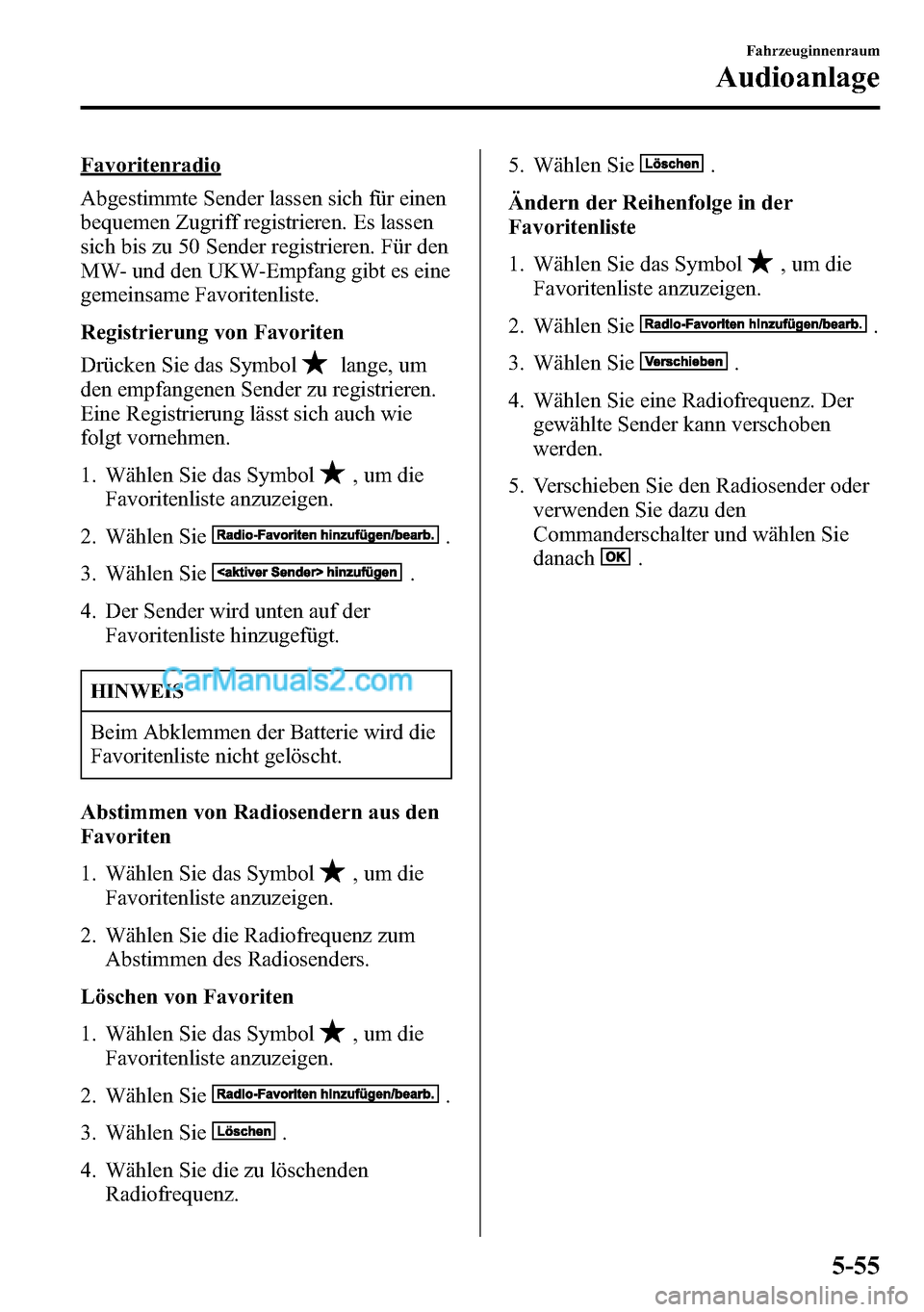

Favoritenradio
Abgestimmte Sender lassen sich für einen
bequemen Zugriff registrieren. Es lassen
sich bis zu 50 Sender registrieren. Für den
MW- und den UKW-Empfang gibt es eine
gemeinsame Favoritenliste.
Registrierung von Favoriten
Drücken Sie das Symbol
lange, um
den empfangenen Sender zu registrieren.
Eine Registrierung lässt sich auch wie
folgt vornehmen.
1. Wählen Sie das Symbol
, um die
Favoritenliste anzuzeigen.
2. Wählen Sie
.
3. Wählen Sie
.
4. Der Sender wird unten auf der
Favoritenliste hinzugefügt.
HINWEIS
Beim Abklemmen der Batterie wird die
Favoritenliste nicht gelöscht.
Abstimmen von Radiosendern aus den
Favoriten
1. Wählen Sie das Symbol
, um die
Favoritenliste anzuzeigen.
2. Wählen Sie die Radiofrequenz zum
Abstimmen des Radiosenders.
Löschen von Favoriten
1. Wählen Sie das Symbol
, um die
Favoritenliste anzuzeigen.
2. Wählen Sie
.
3. Wählen Sie
.
4. Wählen Sie die zu löschenden
Radiofrequenz.5. Wählen Sie
.
Ändern der Reihenfolge in der
Favoritenliste
1. Wählen Sie das Symbol
, um die
Favoritenliste anzuzeigen.
2. Wählen Sie
.
3. Wählen Sie
.
4. Wählen Sie eine Radiofrequenz. Der
gewählte Sender kann verschoben
werden.
5. Verschieben Sie den Radiosender oder
verwenden Sie dazu den
Commanderschalter und wählen Sie
danach
.
Fahrzeuginnenraum
Audioanlage
5-55

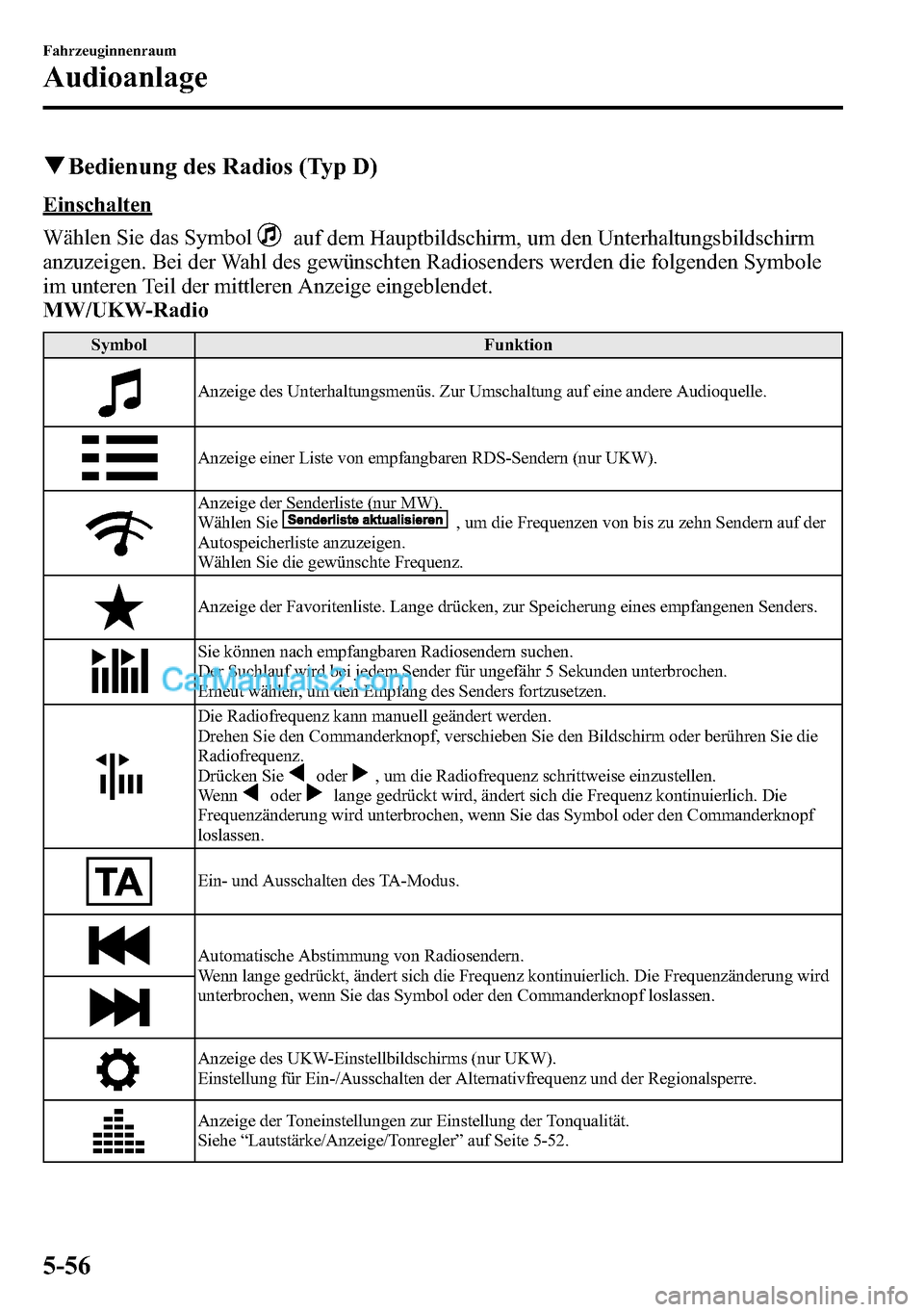

Page 477 of 793

qBedienung des Radios (Typ D)
Einschalten
Wählen Sie das Symbol
auf dem Hauptbildschirm, um den Unterhaltungsbildschirm
anzuzeigen. Bei der Wahl des gewünschten Radiosenders werden die folgenden Symbole
im unteren Teil der mittleren Anzeige eingeblendet.
MW/UKW-Radio
Symbol Funktion
Anzeige des Unterhaltungsmenüs. Zur Umschaltung auf eine andere Audioquelle.
Anzeige einer Liste von empfangbaren RDS-Sendern (nur UKW).
Anzeige der Senderliste (nur MW).
Wählen Sie, um die Frequenzen von bis zu zehn Sendern auf der
Autospeicherliste anzuzeigen.
Wählen Sie die gewünschte Frequenz.
Anzeige der Favoritenliste. Lange drücken, zur Speicherung eines empfangenen Senders.
Sie können nach empfangbaren Radiosendern suchen.
Der Suchlauf wird bei jedem Sender für ungefähr 5 Sekunden unterbrochen.
Erneut wählen, um den Empfang des Senders fortzusetzen.
Die Radiofrequenz kann manuell geändert werden.
Drehen Sie den Commanderknopf, verschieben Sie den Bildschirm oder berühren Sie die
Radiofrequenz.
Drücken Sie
oder, um die Radiofrequenz schrittweise einzustellen.
Wennoderlange gedrückt wird, ändert sich die Frequenz kontinuierlich. Die
Frequenzänderung wird unterbrochen, wenn Sie das Symbol oder den Commanderknopf
loslassen.
Ein- und Ausschalten des TA-Modus.
Automatische Abstimmung von Radiosendern.
Wenn lange gedrückt, ändert sich die Frequenz kontinuierlich. Die Frequenzänderung wird
unterbrochen, wenn Sie das Symbol oder den Commanderknopf loslassen.
Anzeige des UKW-Einstellbildschirms (nur UKW).
Einstellung für Ein-/Ausschalten der Alternativfrequenz und der Regionalsperre.
Anzeige der Toneinstellungen zur Einstellung der Tonqualität.
Siehe“Lautstärke/Anzeige/Tonregler”auf Seite 5-52.
5-56
Fahrzeuginnenraum
Audioanlage

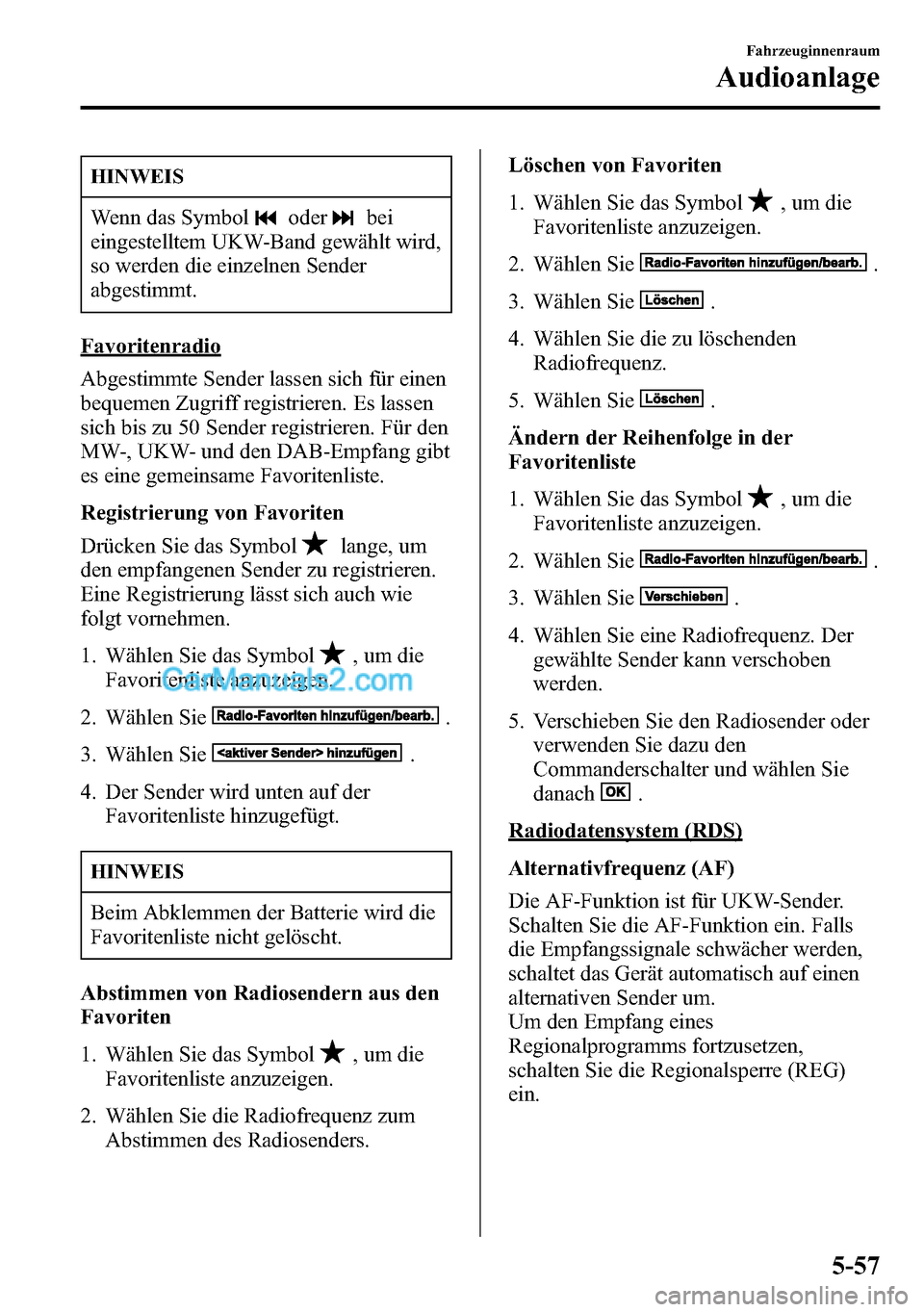

Page 478 of 793

HINWEIS
Wenn das Symboloderbei
eingestelltem UKW-Band gewählt wird,
so werden die einzelnen Sender
abgestimmt.
Favoritenradio
Abgestimmte Sender lassen sich für einen
bequemen Zugriff registrieren. Es lassen
sich bis zu 50 Sender registrieren. Für den
MW-, UKW- und den DAB-Empfang gibt
es eine gemeinsame Favoritenliste.
Registrierung von Favoriten
Drücken Sie das Symbol
lange, um
den empfangenen Sender zu registrieren.
Eine Registrierung lässt sich auch wie
folgt vornehmen.
1. Wählen Sie das Symbol
, um die
Favoritenliste anzuzeigen.
2. Wählen Sie
.
3. Wählen Sie
.
4. Der Sender wird unten auf der
Favoritenliste hinzugefügt.
HINWEIS
Beim Abklemmen der Batterie wird die
Favoritenliste nicht gelöscht.
Abstimmen von Radiosendern aus den
Favoriten
1. Wählen Sie das Symbol
, um die
Favoritenliste anzuzeigen.
2. Wählen Sie die Radiofrequenz zum
Abstimmen des Radiosenders.Löschen von Favoriten
1. Wählen Sie das Symbol
, um die
Favoritenliste anzuzeigen.
2. Wählen Sie
.
3. Wählen Sie
.
4. Wählen Sie die zu löschenden
Radiofrequenz.
5. Wählen Sie
.
Ändern der Reihenfolge in der
Favoritenliste
1. Wählen Sie das Symbol
, um die
Favoritenliste anzuzeigen.
2. Wählen Sie
.
3. Wählen Sie
.
4. Wählen Sie eine Radiofrequenz. Der
gewählte Sender kann verschoben
werden.
5. Verschieben Sie den Radiosender oder
verwenden Sie dazu den
Commanderschalter und wählen Sie
danach
.
Radiodatensystem (RDS)
Alternativfrequenz (AF)
Die AF-Funktion ist für UKW-Sender.
Schalten Sie die AF-Funktion ein. Falls
die Empfangssignale schwächer werden,
schaltet das Gerät automatisch auf einen
alternativen Sender um.
Um den Empfang eines
Regionalprogramms fortzusetzen,
schalten Sie die Regionalsperre (REG)
ein.
Fahrzeuginnenraum
Audioanlage
5-57
Page 479 of 793

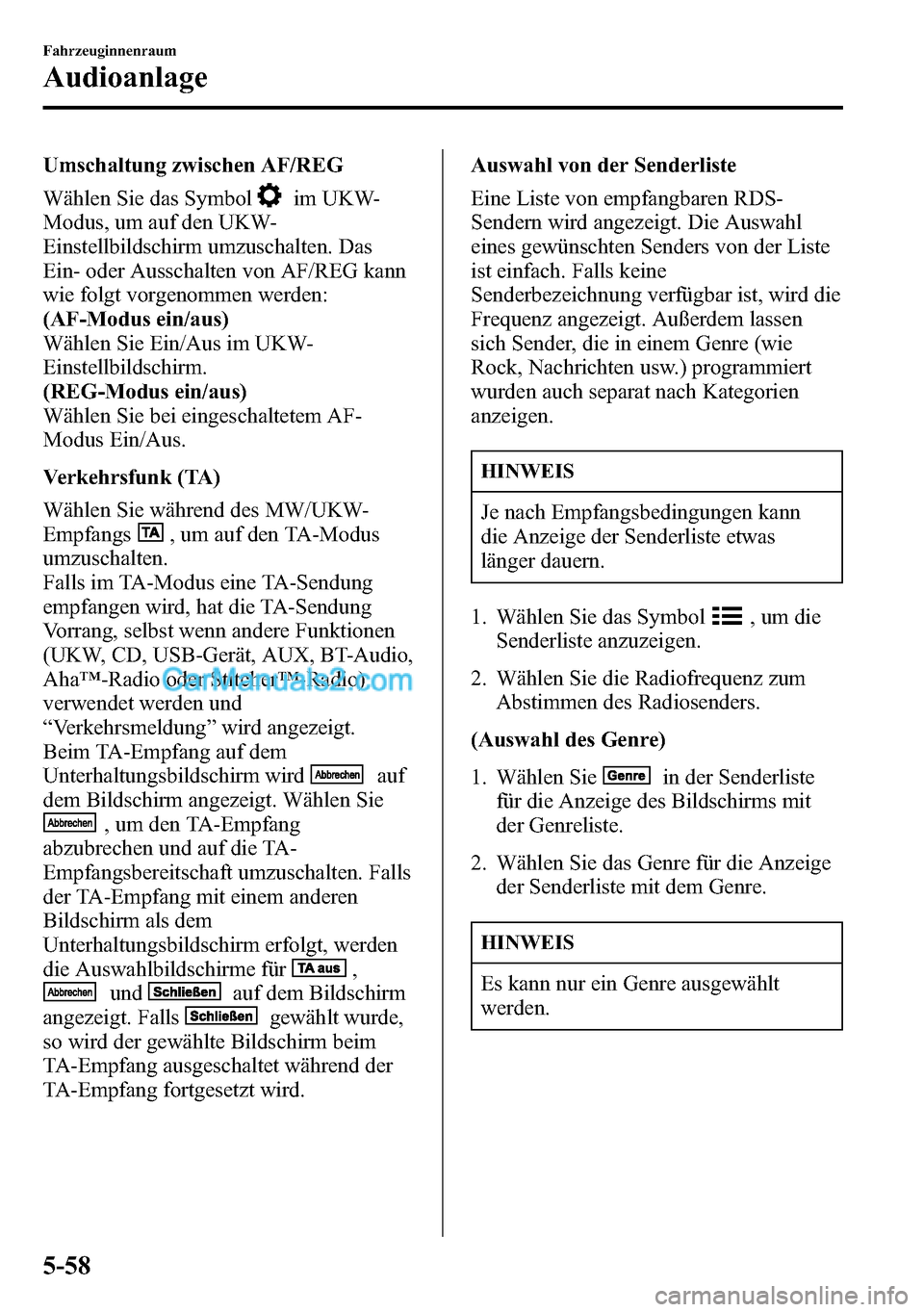

Umschaltung zwischen AF/REG
Wählen Sie das Symbol
im UKW-
Modus, um auf den UKW-
Einstellbildschirm umzuschalten. Das
Ein- oder Ausschalten von AF/REG kann
wie folgt vorgenommen werden:
(AF-Modus ein/aus)
Wählen Sie Ein/Aus im UKW-
Einstellbildschirm.
(REG-Modus ein/aus)
Wählen Sie bei eingeschaltetem AF-
Modus Ein/Aus.
Verkehrsfunk (TA)
Wählen Sie während des MW/UKW-
Empfangs
, um auf den TA-Modus
umzuschalten.
Falls im TA-Modus eine TA-Sendung
empfangen wird, hat die TA-Sendung
Vorrang, selbst wenn andere Funktionen
(UKW, CD, USB-Gerät, AUX, BT-Audio,
Aha™-Radio oder Stitcher™-Radio)
verwendet werden und
“Verkehrsmeldung”wird angezeigt.
Beim TA-Empfang auf dem
Unterhaltungsbildschirm wird
auf
dem Bildschirm angezeigt. Wählen Sie
, um den TA-Empfang
abzubrechen und auf die TA-
Empfangsbereitschaft umzuschalten. Falls
der TA-Empfang mit einem anderen
Bildschirm als dem
Unterhaltungsbildschirm erfolgt, werden
die Auswahlbildschirme für
,
undauf dem Bildschirm
angezeigt. Falls
gewählt wurde,
so wird der gewählte Bildschirm beim
TA-Empfang ausgeschaltet während der
TA-Empfang fortgesetzt wird.Auswahl von der Senderliste
Eine Liste von empfangbaren RDS-
Sendern wird angezeigt. Die Auswahl
eines gewünschten Senders von der Liste
ist einfach. Falls keine
Senderbezeichnung verfügbar ist, wird die
Frequenz angezeigt. Außerdem lassen
sich Sender, die in einem Genre (wie
Rock, Nachrichten usw.) programmiert
wurden auch separat nach Kategorien
anzeigen.
HINWEIS
Je nach Empfangsbedingungen kann
die Anzeige der Senderliste etwas
länger dauern.
1. Wählen Sie das Symbol
, um die
Senderliste anzuzeigen.
2. Wählen Sie die Radiofrequenz zum
Abstimmen des Radiosenders.
(Auswahl des Genre)
1. Wählen Sie
in der Senderliste
für die Anzeige des Bildschirms mit
der Genreliste.
2. Wählen Sie das Genre für die Anzeige
der Senderliste mit dem Genre.
HINWEIS
Es kann nur ein Genre ausgewählt
werden.
5-58
Fahrzeuginnenraum
Audioanlage
Page 480 of 793

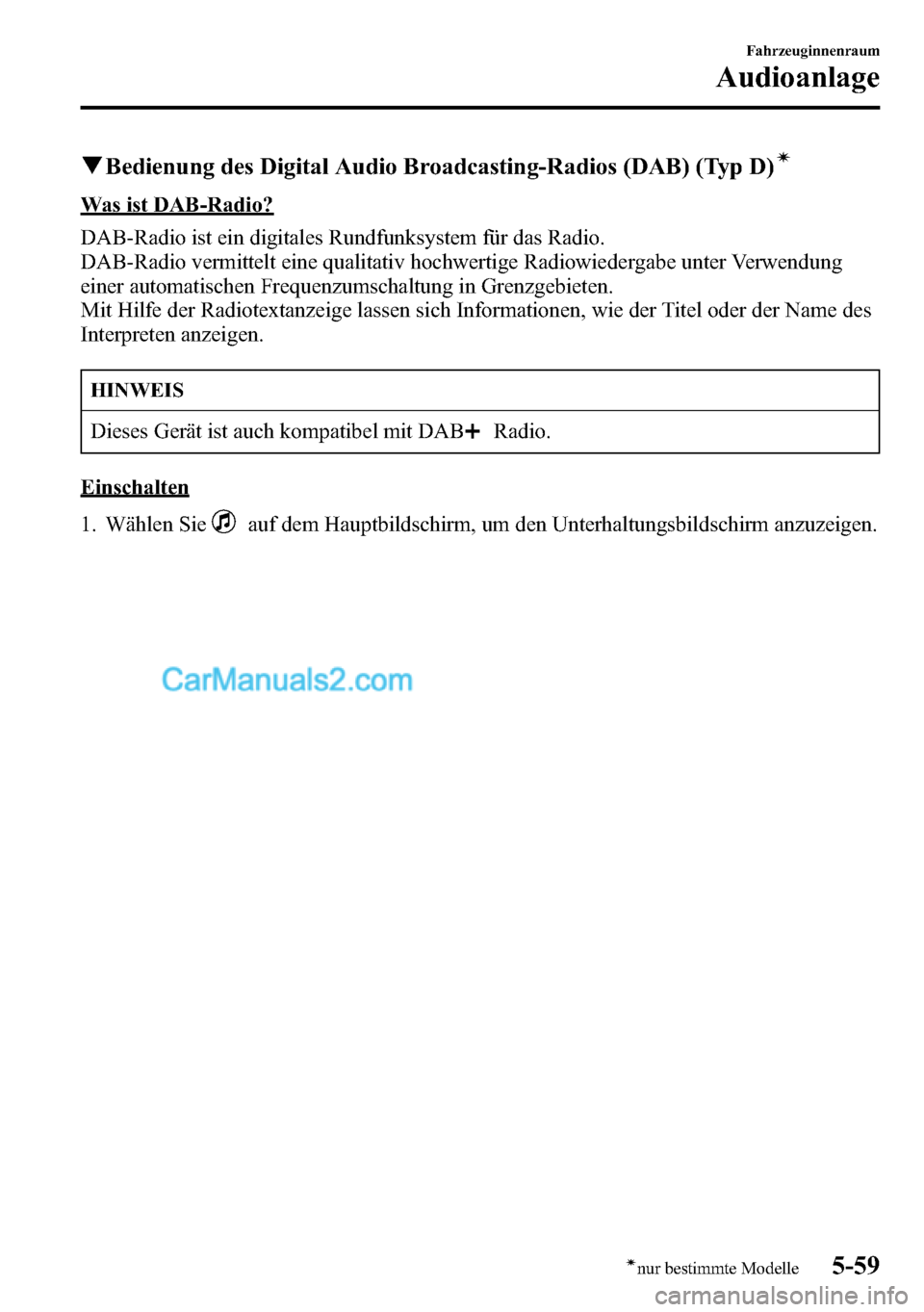

qBedienung des Digital Audio Broadcasting-Radios (DAB) (Typ D)í
Was ist DAB-Radio?
DAB-Radio ist ein digitales Rundfunksystem für das Radio.
DAB-Radio vermittelt eine qualitativ hochwertige Radiowiedergabe unter Verwendung
einer automatischen Frequenzumschaltung in Grenzgebieten.
Mit Hilfe der Radiotextanzeige lassen sich Informationen, wie der Titel oder der Name des
Interpreten anzeigen.
HINWEIS
Dieses Gerät ist auch kompatibel mit DABRadio.
Einschalten
1. Wählen Sie
auf dem Hauptbildschirm, um den Unterhaltungsbildschirm anzuzeigen.
Fahrzeuginnenraum
Audioanlage
5-59ínur bestimmte Modelle
