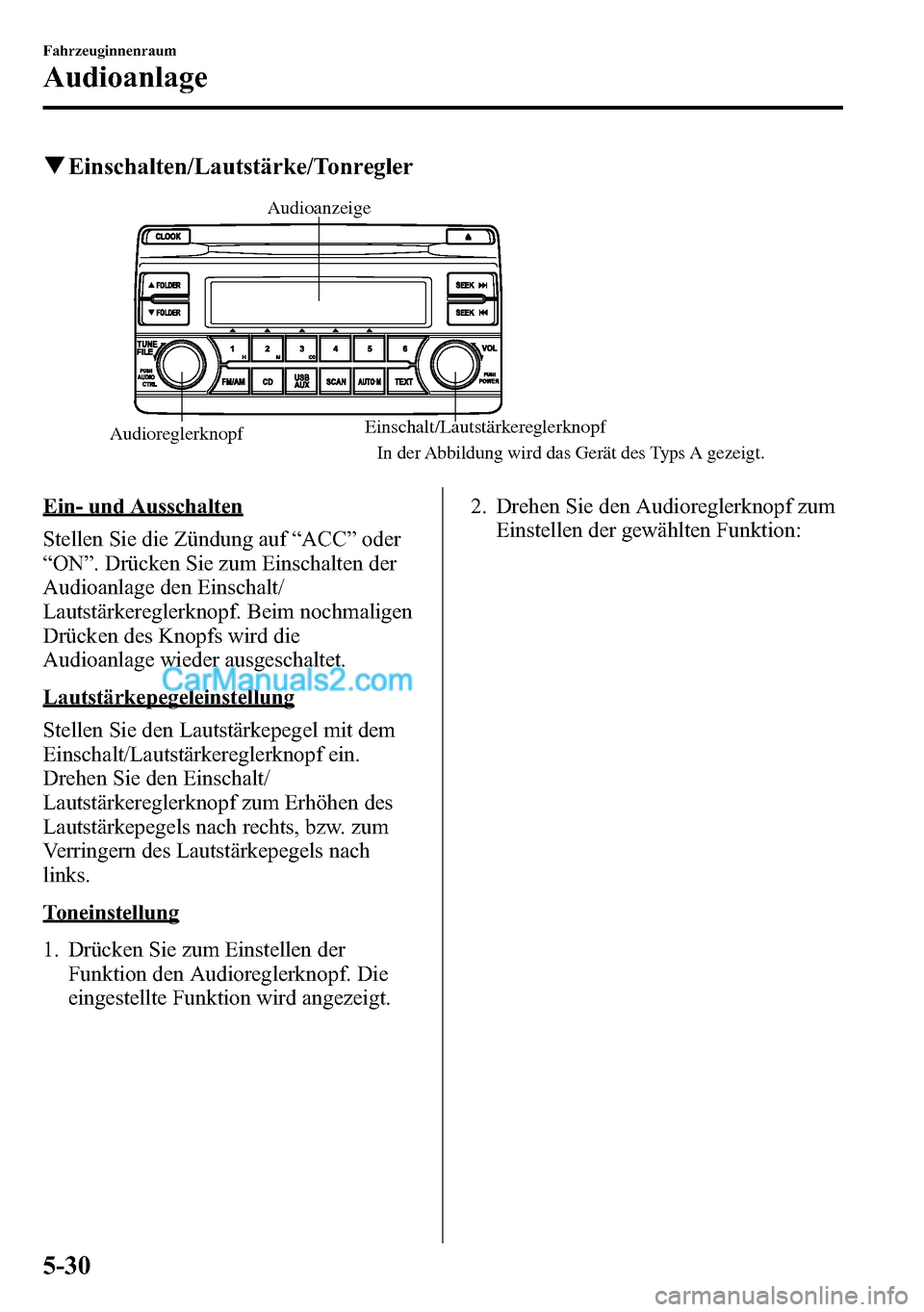

qEinschalten/Lautstärke/Tonregler
AudioreglerknopfEinschalt/Lautstärkereglerknopf AudioanzeigeIn der Abbildung wird das Gerät des Typs A gezeigt.
Ein- und Ausschalten
Stellen Sie die Zündung auf“ACC”oder
“ON”. Drücken Sie zum Einschalten der
Audioanlage den Einschalt/
Lautstärkereglerknopf. Beim nochmaligen
Drücken des Knopfs wird die
Audioanlage wieder ausgeschaltet.
Lautstärkepegeleinstellung
Stellen Sie den Lautstärkepegel mit dem
Einschalt/Lautstärkereglerknopf ein.
Drehen Sie den Einschalt/
Lautstärkereglerknopf zum Erhöhen des
Lautstärkepegels nach rechts, bzw. zum
Verringern des Lautstärkepegels nach
links.
Toneinstellung
1. Drücken Sie zum Einstellen der
Funktion den Audioreglerknopf. Die
eingestellte Funktion wird angezeigt.2. Drehen Sie den Audioreglerknopf zum
Einstellen der gewählten Funktion:
5-30
Fahrzeuginnenraum
Audioanlage

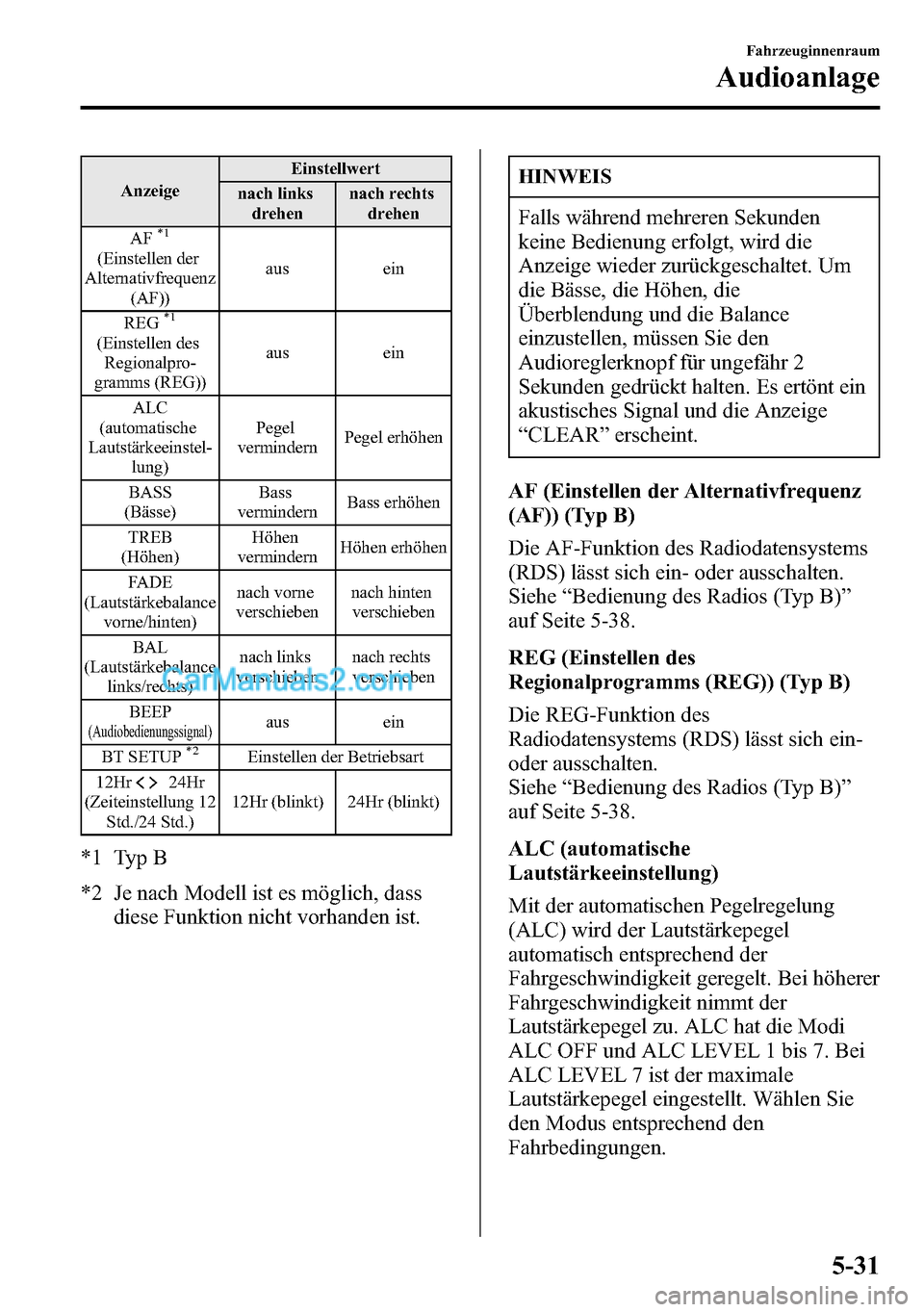

AnzeigeEinstellwert
nach links
drehennach rechts
drehen
AF
*1
(Einstellen der
Alternativfrequenz
(AF))aus ein
REG
*1
(Einstellen des
Regionalpro-
gramms (REG))aus ein
ALC
(automatische
Lautstärkeeinstel-
lung)Pegel
vermindernPegel erhöhen
BASS
(Bässe)Bass
vermindernBass erhöhen
TREB
(Höhen)Höhen
vermindernHöhen erhöhen
FADE
(Lautstärkebalance
vorne/hinten)nach vorne
verschiebennach hinten
verschieben
BAL
(Lautstärkebalance
links/rechts)nach links
verschiebennach rechts
verschieben
BEEP
(Audiobedienungssignal)aus ein
BT SETUP
*2Einstellen der Betriebsart
12Hr
24Hr
(Zeiteinstellung 12
Std./24 Std.)12Hr (blinkt) 24Hr (blinkt)
*1 Typ B
*2 Je nach Modell ist es möglich, dass
diese Funktion nicht vorhanden ist.
HINWEIS
Falls während mehreren Sekunden
keine Bedienung erfolgt, wird die
Anzeige wieder zurückgeschaltet. Um
die Bässe, die Höhen, die
Überblendung und die Balance
einzustellen, müssen Sie den
Audioreglerknopf für ungefähr 2
Sekunden gedrückt halten. Es ertönt ein
akustisches Signal und die Anzeige
“CLEAR”erscheint.
AF (Einstellen der Alternativfrequenz
(AF)) (Typ B)
Die AF-Funktion des Radiodatensystems
(RDS) lässt sich ein- oder ausschalten.
Siehe“Bedienung des Radios (Typ B)”
auf Seite 5-38.
REG (Einstellen des
Regionalprogramms (REG)) (Typ B)
Die REG-Funktion des
Radiodatensystems (RDS) lässt sich ein-
oder ausschalten.
Siehe“Bedienung des Radios (Typ B)”
auf Seite 5-38.
ALC (automatische
Lautstärkeeinstellung)
Mit der automatischen Pegelregelung
(ALC) wird der Lautstärkepegel
automatisch entsprechend der
Fahrgeschwindigkeit geregelt. Bei höherer
Fahrgeschwindigkeit nimmt der
Lautstärkepegel zu. ALC hat die Modi
ALC OFF und ALC LEVEL 1 bis 7. Bei
ALC LEVEL 7 ist der maximale
Lautstärkepegel eingestellt. Wählen Sie
den Modus entsprechend den
Fahrbedingungen.
Fahrzeuginnenraum
Audioanlage
5-31

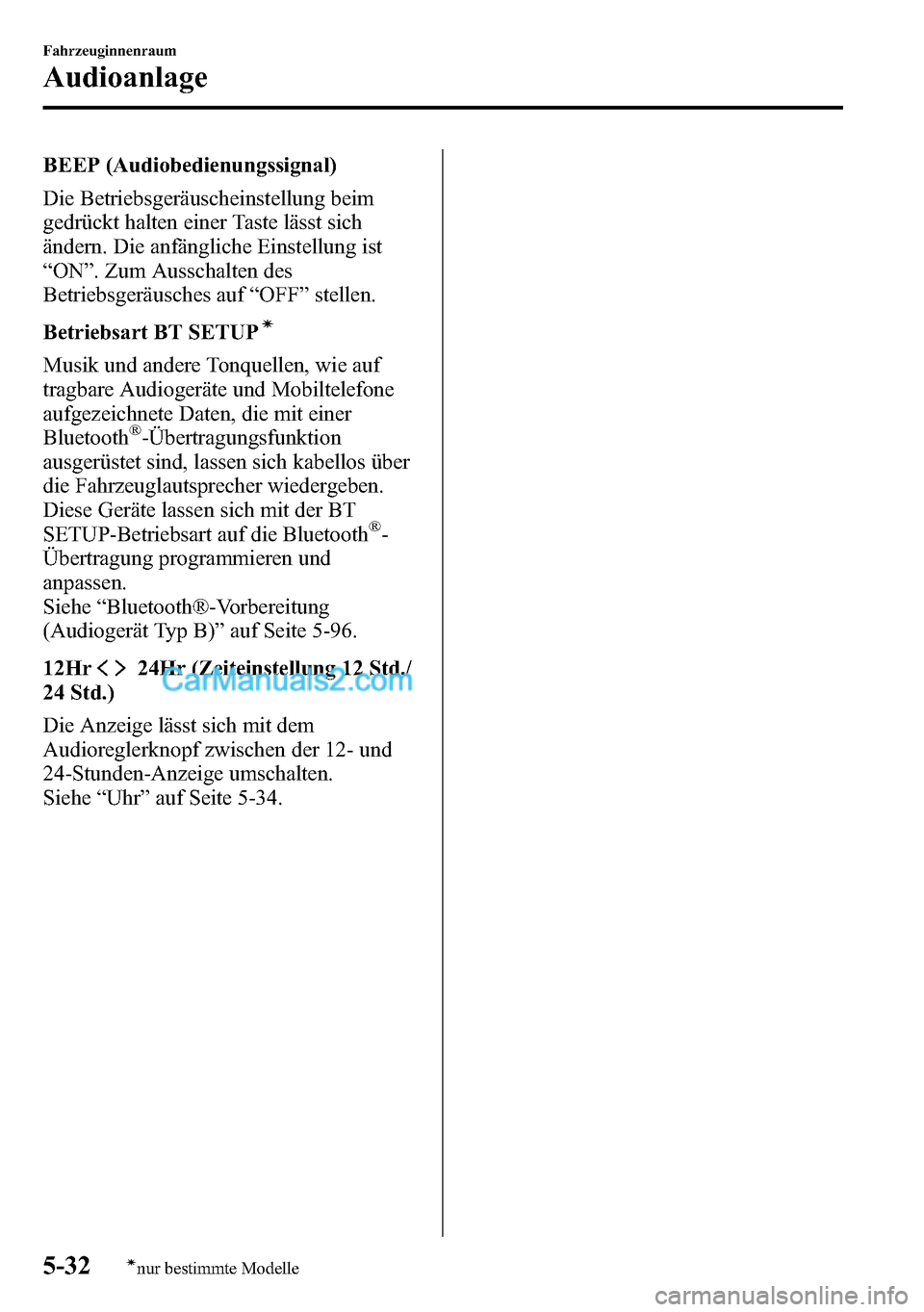

BEEP (Audiobedienungssignal)
Die Betriebsgeräuscheinstellung beim
gedrückt halten einer Taste lässt sich
ändern. Die anfängliche Einstellung ist
“ON”. Zum Ausschalten des
Betriebsgeräusches auf“OFF”stellen.
Betriebsart BT SETUP
í
Musik und andere Tonquellen, wie auf
tragbare Audiogeräte und Mobiltelefone
aufgezeichnete Daten, die mit einer
Bluetooth
®-Übertragungsfunktion
ausgerüstet sind, lassen sich kabellos über
die Fahrzeuglautsprecher wiedergeben.
Diese Geräte lassen sich mit der BT
SETUP-Betriebsart auf die Bluetooth
®-
Übertragung programmieren und
anpassen.
Siehe“Bluetooth®-Vorbereitung
(Audiogerät Typ B)”auf Seite 5-96.
12Hr
24Hr (Zeiteinstellung 12 Std./
24 Std.)
Die Anzeige lässt sich mit dem
Audioreglerknopf zwischen der 12- und
24-Stunden-Anzeige umschalten.
Siehe“Uhr”auf Seite 5-34.
5-32
Fahrzeuginnenraum
ínur bestimmte Modelle
Audioanlage

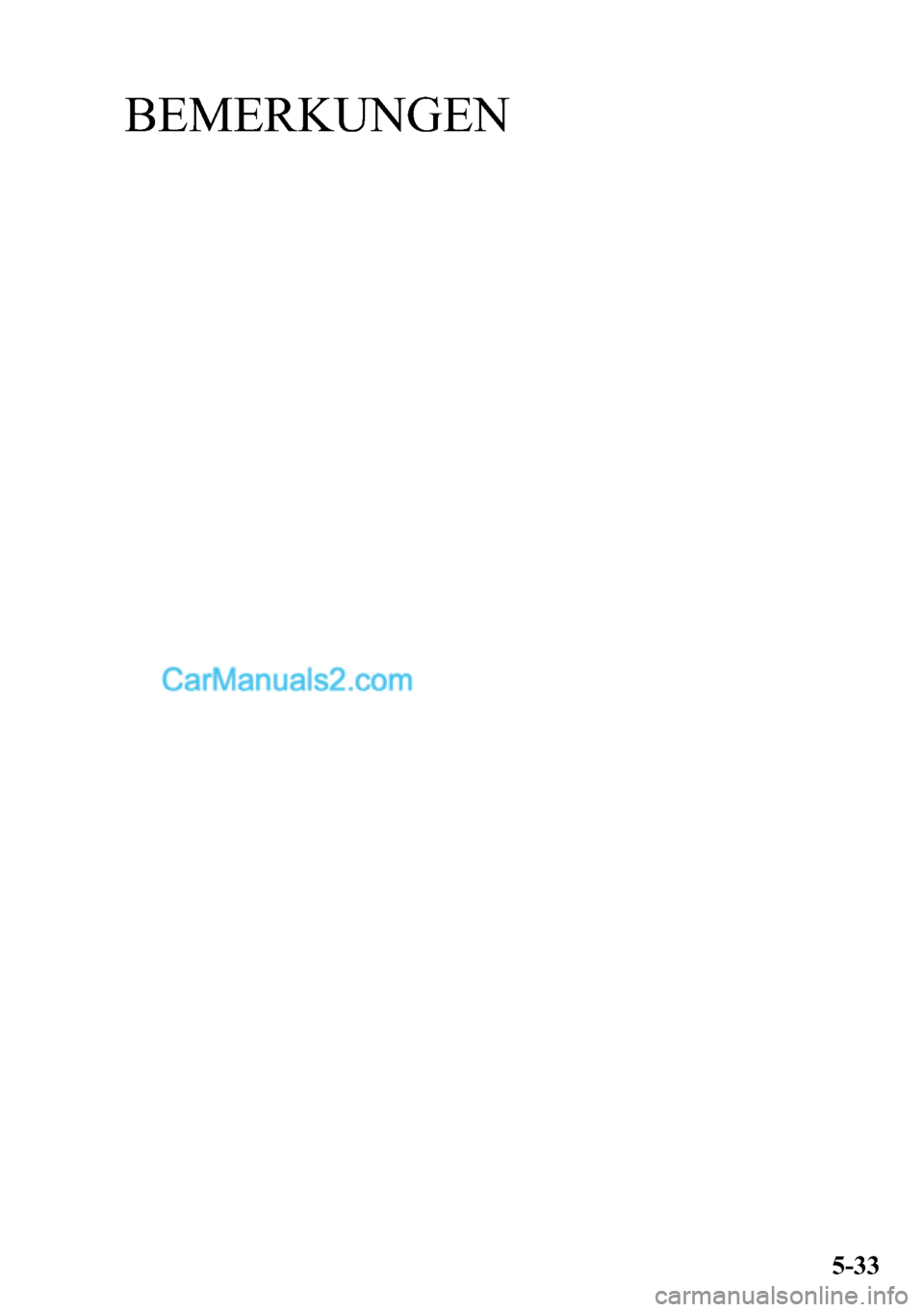

BEMERKUNGEN
5-33

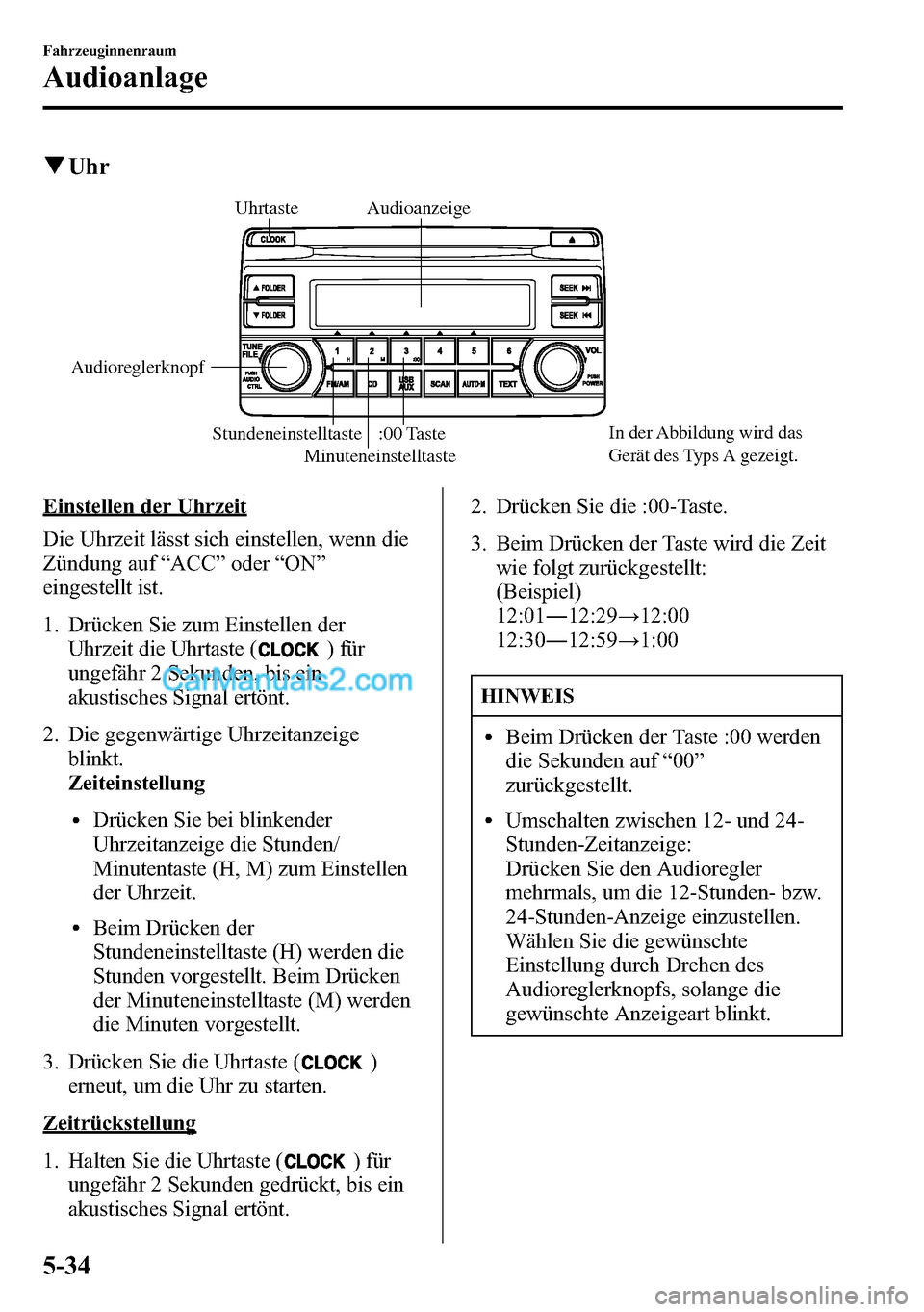

qUhr
Stundeneinstelltaste :00 Taste
Minuteneinstelltaste Audioreglerknopf Audioanzeige UhrtasteIn der Abbildung wird das
Gerät des Typs A gezeigt.
Einstellen der Uhrzeit
Die Uhrzeit lässt sich einstellen, wenn die
Zündung auf“ACC”oder“ON”
eingestellt ist.
1. Drücken Sie zum Einstellen der
Uhrzeit die Uhrtaste (
) für
ungefähr 2 Sekunden, bis ein
akustisches Signal ertönt.
2. Die gegenwärtige Uhrzeitanzeige
blinkt.
Zeiteinstellung
lDrücken Sie bei blinkender
Uhrzeitanzeige die Stunden/
Minutentaste (H, M) zum Einstellen
der Uhrzeit.
lBeim Drücken der
Stundeneinstelltaste (H) werden die
Stunden vorgestellt. Beim Drücken
der Minuteneinstelltaste (M) werden
die Minuten vorgestellt.
3. Drücken Sie die Uhrtaste (
)
erneut, um die Uhr zu starten.
Zeitrückstellung
1. Halten Sie die Uhrtaste (
) für
ungefähr 2 Sekunden gedrückt, bis ein
akustisches Signal ertönt.2. Drücken Sie die :00-Taste.
3. Beim Drücken der Taste wird die Zeit
wie folgt zurückgestellt:
(Beispiel)
12:01―12:29→12:00
12:30―12:59→1:00
HINWEIS
lBeim Drücken der Taste :00 werden
die Sekunden auf“00”
zurückgestellt.
lUmschalten zwischen 12- und 24-
Stunden-Zeitanzeige:
Drücken Sie den Audioregler
mehrmals, um die 12-Stunden- bzw.
24-Stunden-Anzeige einzustellen.
Wählen Sie die gewünschte
Einstellung durch Drehen des
Audioreglerknopfs, solange die
gewünschte Anzeigeart blinkt.
5-34
Fahrzeuginnenraum
Audioanlage

BEMERKUNGEN
5-35

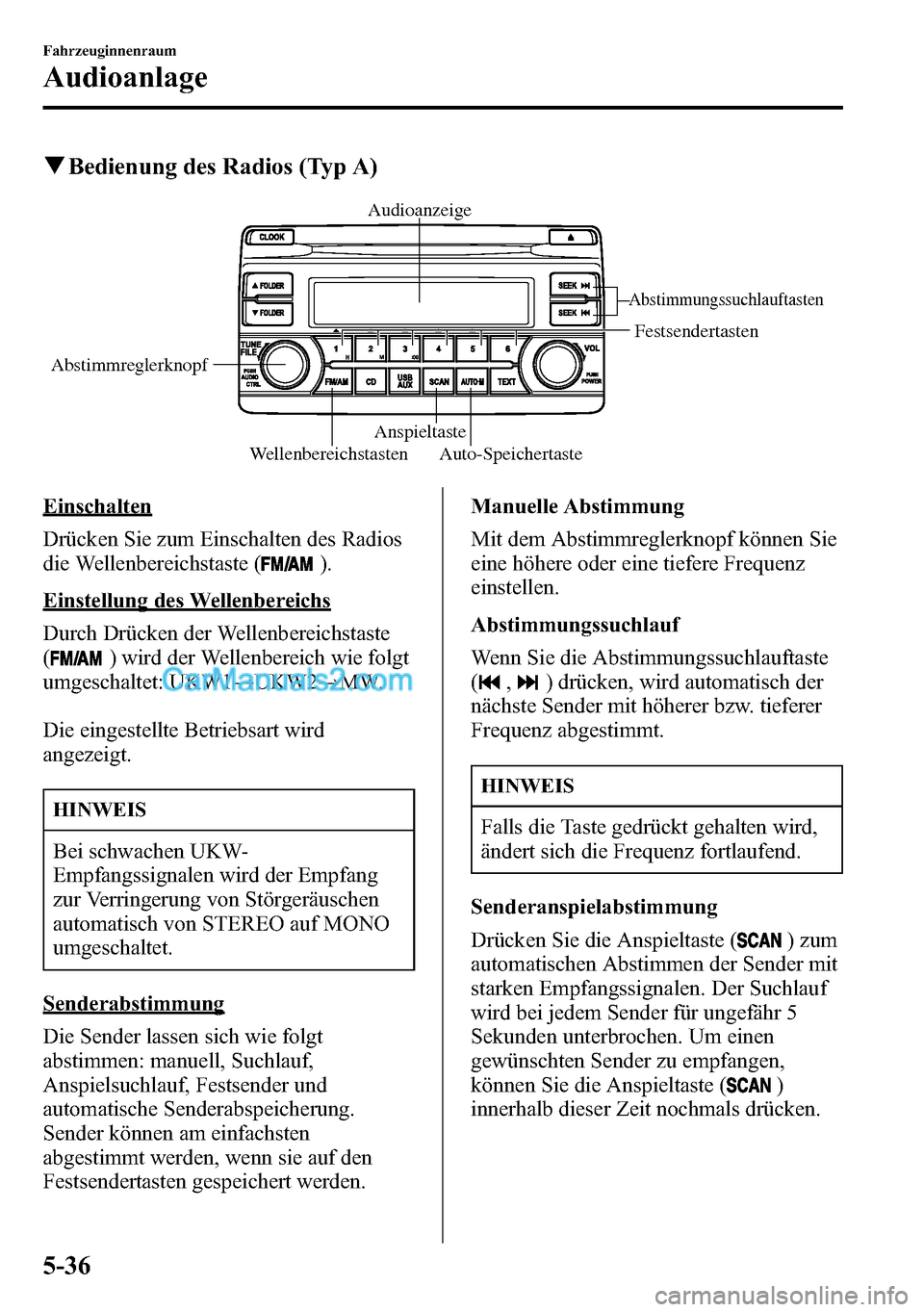

qBedienung des Radios (Typ A)
WellenbereichstastenAnspieltaste
Abstimmungssuchlauftasten
Festsendertasten
Auto-Speichertaste AbstimmreglerknopfAudioanzeige
Einschalten
Drücken Sie zum Einschalten des Radios
die Wellenbereichstaste (
).
Einstellung des Wellenbereichs
Durch Drücken der Wellenbereichstaste
(
) wird der Wellenbereich wie folgt
umgeschaltet: UKW1→UKW2→MW.
Die eingestellte Betriebsart wird
angezeigt.
HINWEIS
Bei schwachen UKW-
Empfangssignalen wird der Empfang
zur Verringerung von Störgeräuschen
automatisch von STEREO auf MONO
umgeschaltet.
Senderabstimmung
Die Sender lassen sich wie folgt
abstimmen: manuell, Suchlauf,
Anspielsuchlauf, Festsender und
automatische Senderabspeicherung.
Sender können am einfachsten
abgestimmt werden, wenn sie auf den
Festsendertasten gespeichert werden.Manuelle Abstimmung
Mit dem Abstimmreglerknopf können Sie
eine höhere oder eine tiefere Frequenz
einstellen.
Abstimmungssuchlauf
Wenn Sie die Abstimmungssuchlauftaste
(
,) drücken, wird automatisch der
nächste Sender mit höherer bzw. tieferer
Frequenz abgestimmt.
HINWEIS
Falls die Taste gedrückt gehalten wird,
ändert sich die Frequenz fortlaufend.
Senderanspielabstimmung
Drücken Sie die Anspieltaste (
)zum
automatischen Abstimmen der Sender mit
starken Empfangssignalen. Der Suchlauf
wird bei jedem Sender für ungefähr 5
Sekunden unterbrochen. Um einen
gewünschten Sender zu empfangen,
können Sie die Anspieltaste (
)
innerhalb dieser Zeit nochmals drücken.
5-36
Fahrzeuginnenraum
Audioanlage

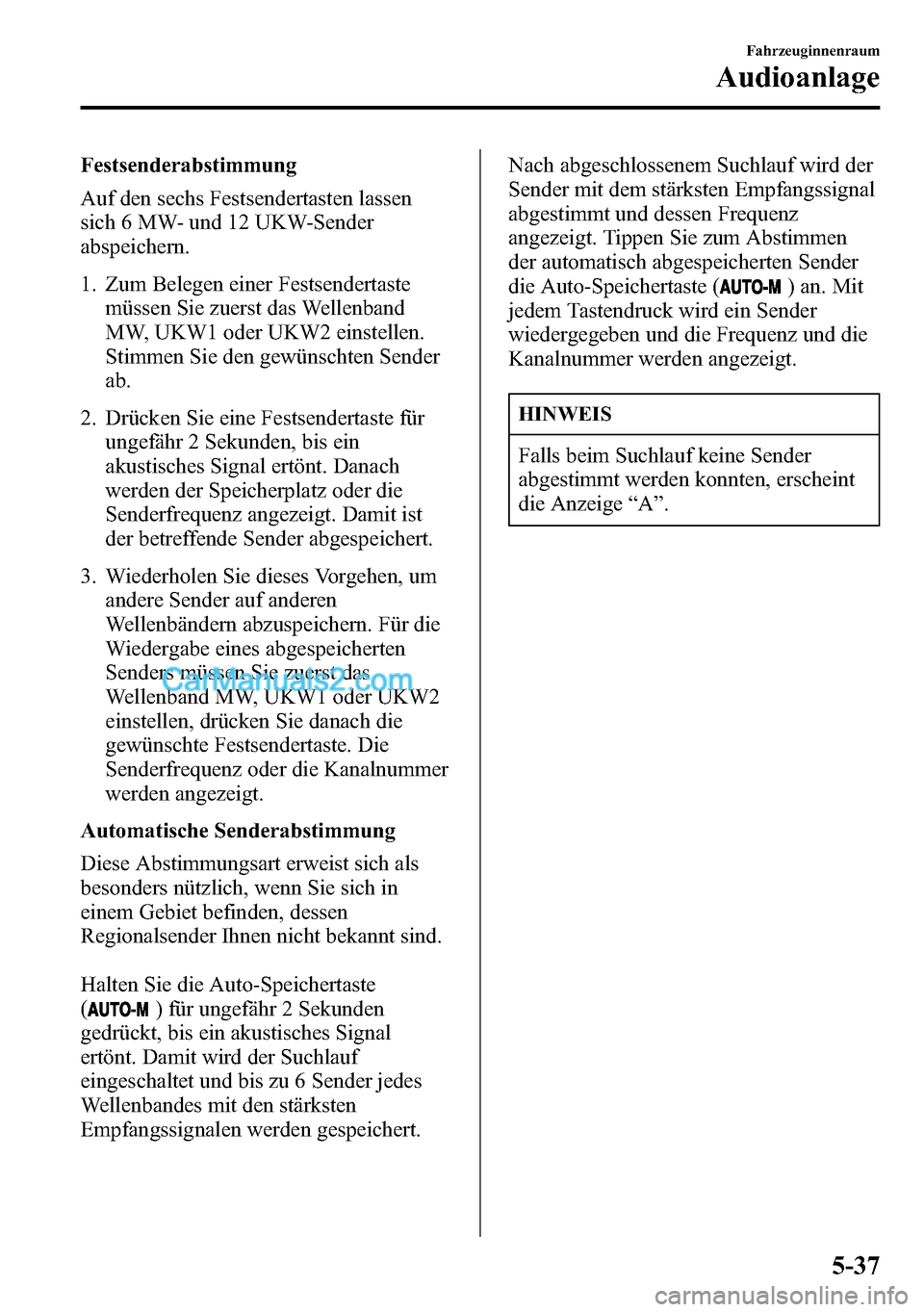

Festsenderabstimmung
Auf den sechs Festsendertasten lassen
sich 6 MW- und 12 UKW-Sender
abspeichern.
1. Zum Belegen einer Festsendertaste
müssen Sie zuerst das Wellenband
MW, UKW1 oder UKW2 einstellen.
Stimmen Sie den gewünschten Sender
ab.
2. Drücken Sie eine Festsendertaste für
ungefähr 2 Sekunden, bis ein
akustisches Signal ertönt. Danach
werden der Speicherplatz oder die
Senderfrequenz angezeigt. Damit ist
der betreffende Sender abgespeichert.
3. Wiederholen Sie dieses Vorgehen, um
andere Sender auf anderen
Wellenbändern abzuspeichern. Für die
Wiedergabe eines abgespeicherten
Senders müssen Sie zuerst das
Wellenband MW, UKW1 oder UKW2
einstellen, drücken Sie danach die
gewünschte Festsendertaste. Die
Senderfrequenz oder die Kanalnummer
werden angezeigt.
Automatische Senderabstimmung
Diese Abstimmungsart erweist sich als
besonders nützlich, wenn Sie sich in
einem Gebiet befinden, dessen
Regionalsender Ihnen nicht bekannt sind.
Halten Sie die Auto-Speichertaste
(
) für ungefähr 2 Sekunden
gedrückt, bis ein akustisches Signal
ertönt. Damit wird der Suchlauf
eingeschaltet und bis zu 6 Sender jedes
Wellenbandes mit den stärksten
Empfangssignalen werden gespeichert.Nach abgeschlossenem Suchlauf wird der
Sender mit dem stärksten Empfangssignal
abgestimmt und dessen Frequenz
angezeigt. Tippen Sie zum Abstimmen
der automatisch abgespeicherten Sender
die Auto-Speichertaste (
) an. Mit
jedem Tastendruck wird ein Sender
wiedergegeben und die Frequenz und die
Kanalnummer werden angezeigt.
HINWEIS
Falls beim Suchlauf keine Sender
abgestimmt werden konnten, erscheint
die Anzeige“A”.
Fahrzeuginnenraum
Audioanlage
5-37

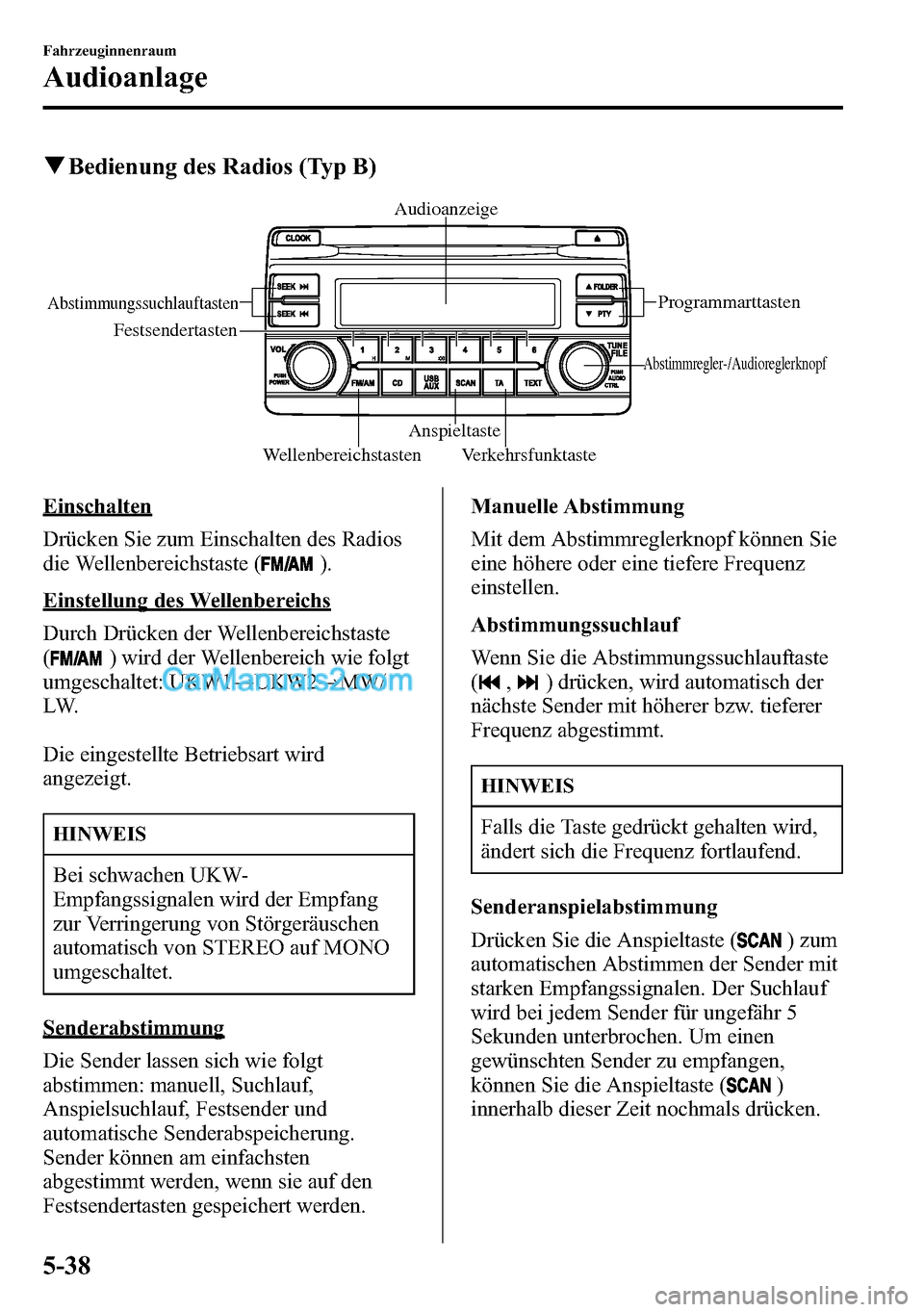

qBedienung des Radios (Typ B)
Wellenbereichstasten Anspieltaste
Verkehrsfunktaste
Abstimmungssuchlauftasten
Festsendertasten
Abstimmregler-/Audioreglerknopf
Audioanzeige
Programmarttasten
Einschalten
Drücken Sie zum Einschalten des Radios
die Wellenbereichstaste (
).
Einstellung des Wellenbereichs
Durch Drücken der Wellenbereichstaste
(
) wird der Wellenbereich wie folgt
umgeschaltet: UKW1→UKW2→MW/
LW.
Die eingestellte Betriebsart wird
angezeigt.
HINWEIS
Bei schwachen UKW-
Empfangssignalen wird der Empfang
zur Verringerung von Störgeräuschen
automatisch von STEREO auf MONO
umgeschaltet.
Senderabstimmung
Die Sender lassen sich wie folgt
abstimmen: manuell, Suchlauf,
Anspielsuchlauf, Festsender und
automatische Senderabspeicherung.
Sender können am einfachsten
abgestimmt werden, wenn sie auf den
Festsendertasten gespeichert werden.Manuelle Abstimmung
Mit dem Abstimmreglerknopf können Sie
eine höhere oder eine tiefere Frequenz
einstellen.
Abstimmungssuchlauf
Wenn Sie die Abstimmungssuchlauftaste
(
,) drücken, wird automatisch der
nächste Sender mit höherer bzw. tieferer
Frequenz abgestimmt.
HINWEIS
Falls die Taste gedrückt gehalten wird,
ändert sich die Frequenz fortlaufend.
Senderanspielabstimmung
Drücken Sie die Anspieltaste (
)zum
automatischen Abstimmen der Sender mit
starken Empfangssignalen. Der Suchlauf
wird bei jedem Sender für ungefähr 5
Sekunden unterbrochen. Um einen
gewünschten Sender zu empfangen,
können Sie die Anspieltaste (
)
innerhalb dieser Zeit nochmals drücken.
5-38
Fahrzeuginnenraum
Audioanlage

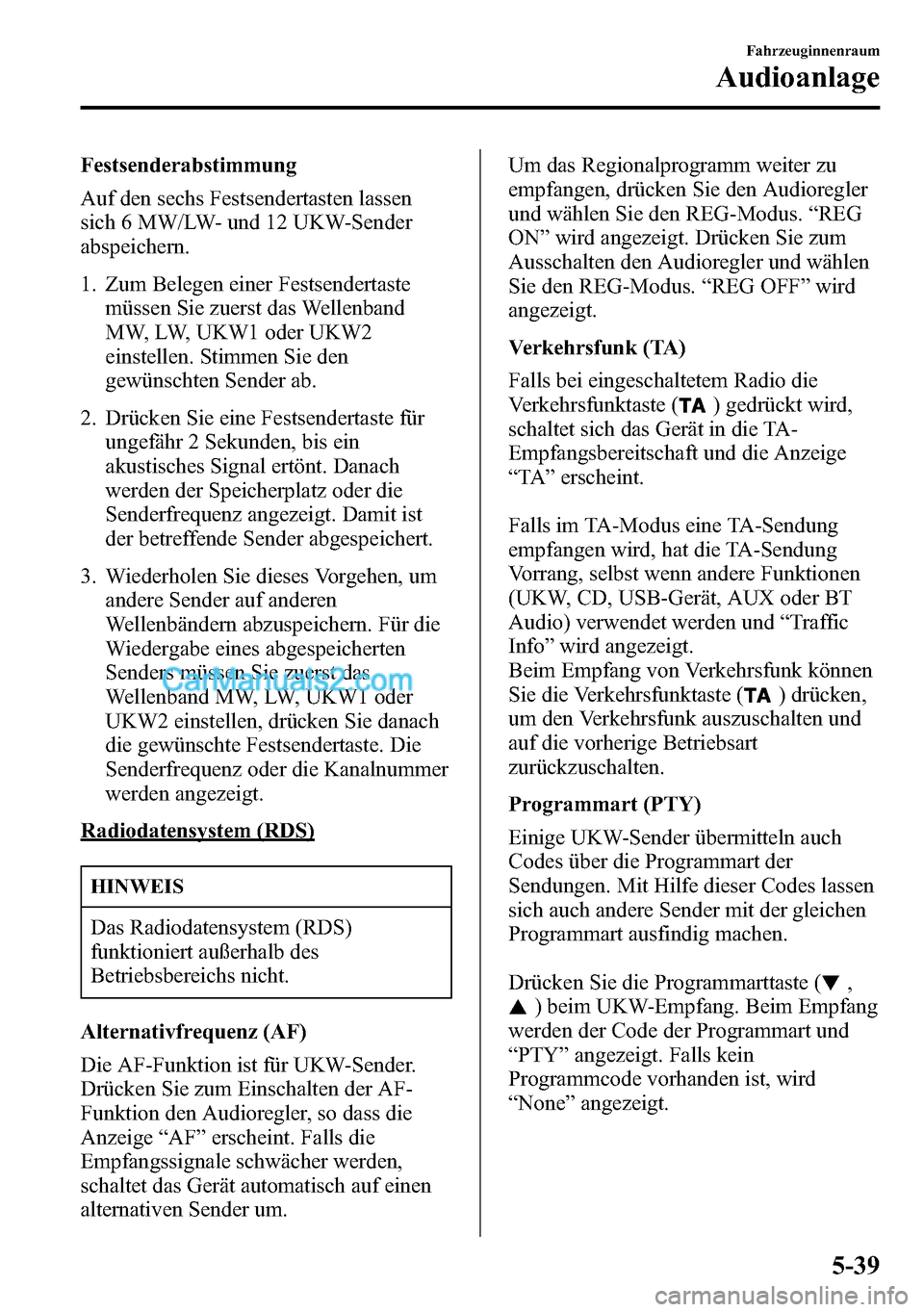

Festsenderabstimmung
Auf den sechs Festsendertasten lassen
sich 6 MW/LW- und 12 UKW-Sender
abspeichern.
1. Zum Belegen einer Festsendertaste
müssen Sie zuerst das Wellenband
MW, LW, UKW1 oder UKW2
einstellen. Stimmen Sie den
gewünschten Sender ab.
2. Drücken Sie eine Festsendertaste für
ungefähr 2 Sekunden, bis ein
akustisches Signal ertönt. Danach
werden der Speicherplatz oder die
Senderfrequenz angezeigt. Damit ist
der betreffende Sender abgespeichert.
3. Wiederholen Sie dieses Vorgehen, um
andere Sender auf anderen
Wellenbändern abzuspeichern. Für die
Wiedergabe eines abgespeicherten
Senders müssen Sie zuerst das
Wellenband MW, LW, UKW1 oder
UKW2 einstellen, drücken Sie danach
die gewünschte Festsendertaste. Die
Senderfrequenz oder die Kanalnummer
werden angezeigt.
Radiodatensystem (RDS)
HINWEIS
Das Radiodatensystem (RDS)
funktioniert außerhalb des
Betriebsbereichs nicht.
Alternativfrequenz (AF)
Die AF-Funktion ist für UKW-Sender.
Drücken Sie zum Einschalten der AF-
Funktion den Audioregler, so dass die
Anzeige“AF”erscheint. Falls die
Empfangssignale schwächer werden,
schaltet das Gerät automatisch auf einen
alternativen Sender um.Um das Regionalprogramm weiter zu
empfangen, drücken Sie den Audioregler
und wählen Sie den REG-Modus.“REG
ON”wird angezeigt. Drücken Sie zum
Ausschalten den Audioregler und wählen
Sie den REG-Modus.“REG OFF”wird
angezeigt.
Verkehrsfunk (TA)
Falls bei eingeschaltetem Radio die
Verkehrsfunktaste (
) gedrückt wird,
schaltet sich das Gerät in die TA-
Empfangsbereitschaft und die Anzeige
“TA”erscheint.
Falls im TA-Modus eine TA-Sendung
empfangen wird, hat die TA-Sendung
Vorrang, selbst wenn andere Funktionen
(UKW, CD, USB-Gerät, AUX oder BT
Audio) verwendet werden und“Traffic
Info”wird angezeigt.
Beim Empfang von Verkehrsfunk können
Sie die Verkehrsfunktaste (
) drücken,
um den Verkehrsfunk auszuschalten und
auf die vorherige Betriebsart
zurückzuschalten.
Programmart (PTY)
Einige UKW-Sender übermitteln auch
Codes über die Programmart der
Sendungen. Mit Hilfe dieser Codes lassen
sich auch andere Sender mit der gleichen
Programmart ausfindig machen.
Drücken Sie die Programmarttaste (
,
) beim UKW-Empfang. Beim Empfang
werden der Code der Programmart und
“PTY”angezeigt. Falls kein
Programmcode vorhanden ist, wird
“None”angezeigt.
Fahrzeuginnenraum
Audioanlage
5-39
