MAZDA MODEL CX-5 2016 Manual del propietario (in Spanish)

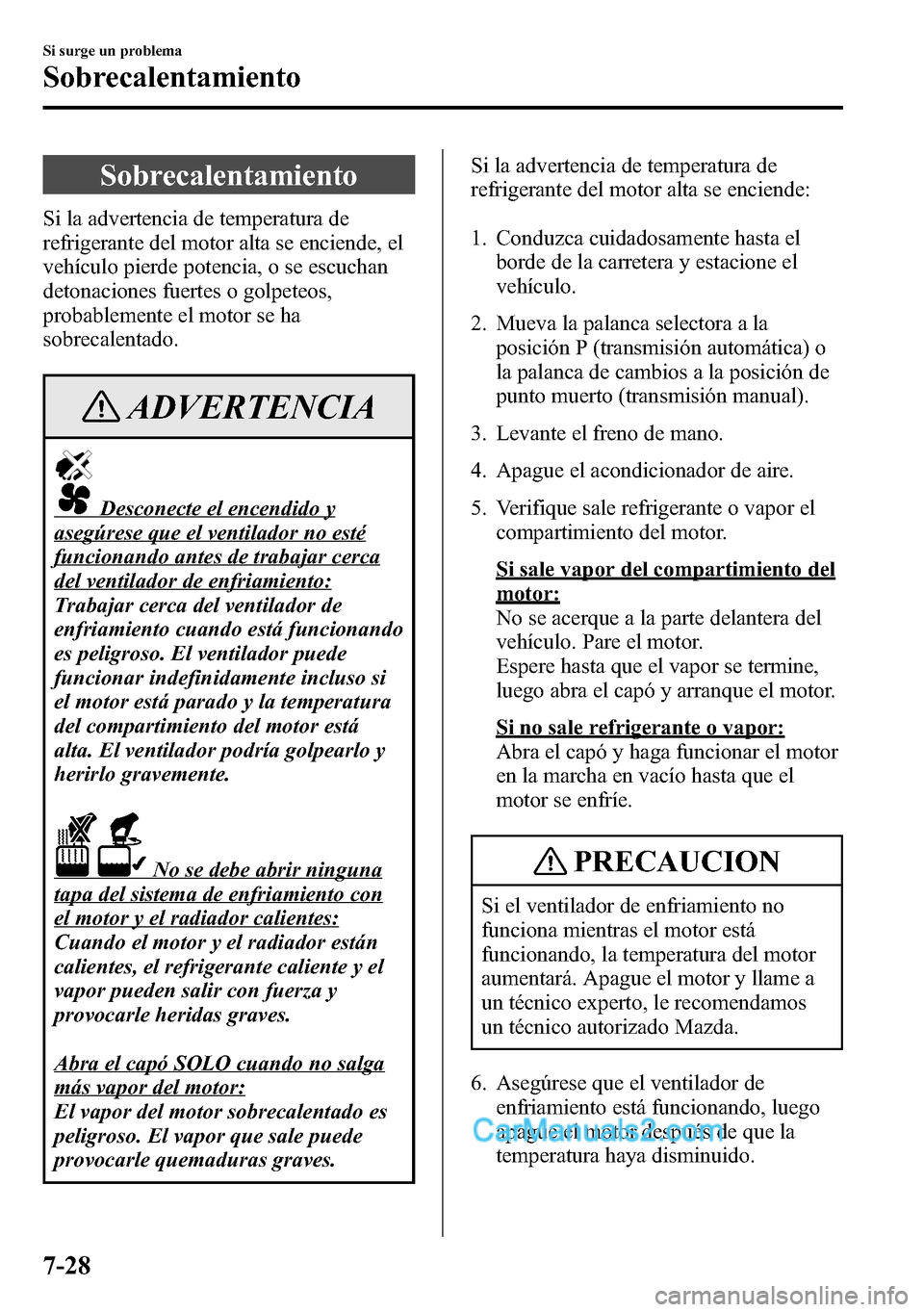

Sobrecalentamiento
Si la advertencia de temperatura de
refrigerante del motor alta se enciende, el
vehículo pierde potencia, o se escuchan
detonaciones fuertes o golpeteos,
probablemente el motor se ha
sobrecalentado.
ADVERTENCIA
Desconecte el encendido y
asegúrese que el ventilador no esté
funcionando antes de trabajar cerca
del ventilador de enfriamiento:
Trabajar cerca del ventilador de
enfriamiento cuando está funcionando
es peligroso. El ventilador puede
funcionar indefinidamente incluso si
el motor está parado y la temperatura
del compartimiento del motor está
alta. El ventilador podría golpearlo y
herirlo gravemente.
No se debe abrir ninguna
tapa del sistema de enfriamiento con
el motor y el radiador calientes:
Cuando el motor y el radiador están
calientes, el refrigerante caliente y el
vapor pueden salir con fuerza y
provocarle heridas graves.
Abra el capó SOLO cuando no salga
más vapor del motor:
El vapor del motor sobrecalentado es
peligroso. El vapor que sale puede
provocarle quemaduras graves.Si la advertencia de temperatura de
refrigerante del motor alta se enciende:
1. Conduzca cuidadosamente hasta el
borde de la carretera y estacione el
vehículo.
2. Mueva la palanca selectora a la
posición P (transmisión automática) o
la palanca de cambios a la posición de
punto muerto (transmisión manual).
3. Levante el freno de mano.
4. Apague el acondicionador de aire.
5. Verifique sale refrigerante o vapor el
compartimiento del motor.
Si sale vapor del compartimiento del
motor:
No se acerque a la parte delantera del
vehículo. Pare el motor.
Espere hasta que el vapor se termine,
luego abra el capó y arranque el motor.
Si no sale refrigerante o vapor:
Abra el capó y haga funcionar el motor
en la marcha en vacío hasta que el
motor se enfríe.
PRECAUCION
Si el ventilador de enfriamiento no
funciona mientras el motor está
funcionando, la temperatura del motor
aumentará. Apague el motor y llame a
un técnico experto, le recomendamos
un técnico autorizado Mazda.
6. Asegúrese que el ventilador de
enfriamiento está funcionando, luego
apague el motor después de que la
temperatura haya disminuido.
7-28
Si surge un problema
Sobrecalentamiento

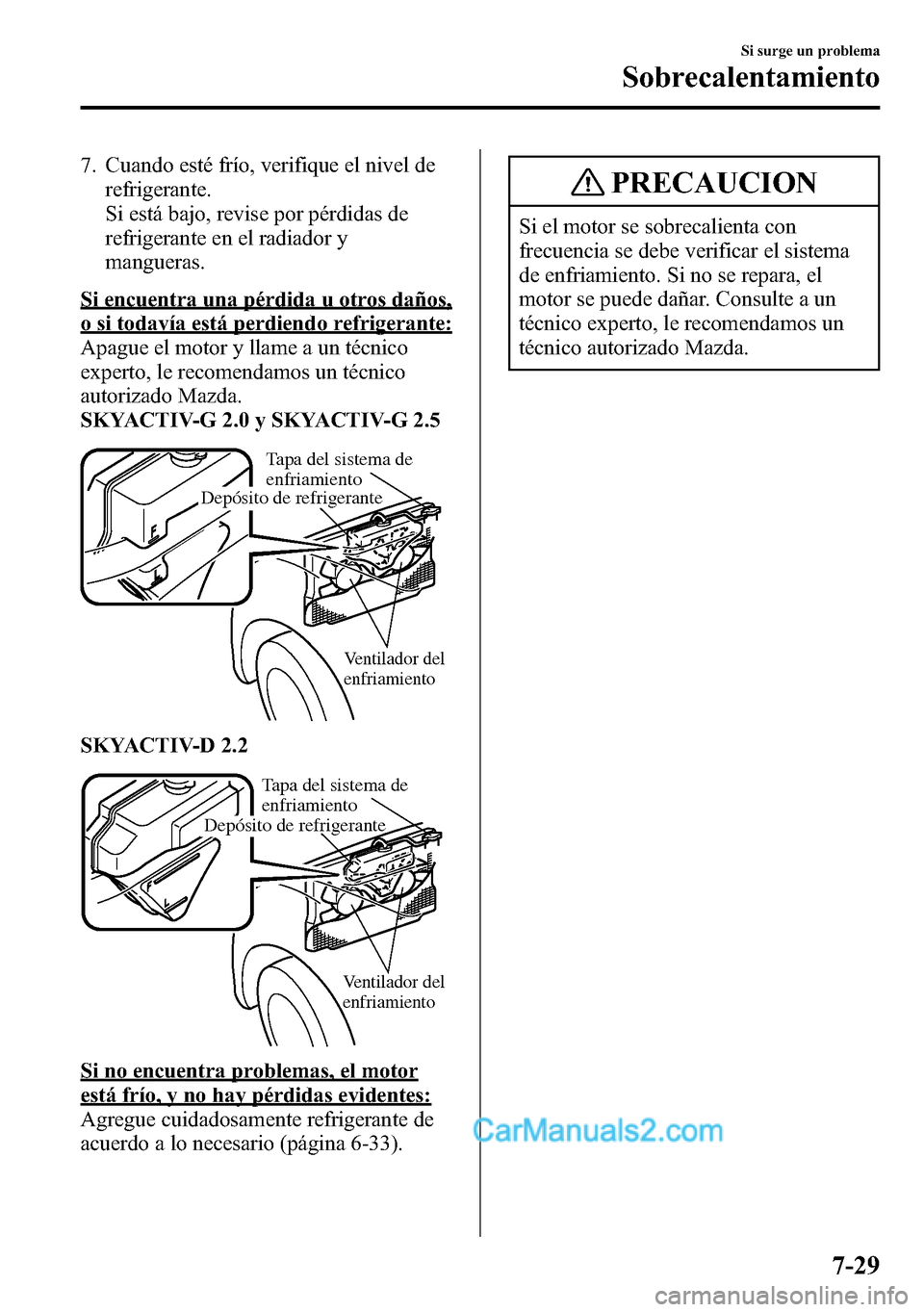

7. Cuando esté frío, verifique el nivel de
refrigerante.
Si está bajo, revise por pérdidas de
refrigerante en el radiador y
mangueras.
Si encuentra una pérdida u otros daños,
o si todavía está perdiendo refrigerante:
Apague el motor y llame a un técnico
experto, le recomendamos un técnico
autorizado Mazda.
SKYACTIV-G 2.0 y SKYACTIV-G 2.5
Tapa del sistema de
enfriamiento
Ventilador del
enfriamiento
Depósito de refrigerante
SKYACTIV-D 2.2
Tapa del sistema de
enfriamiento
Ventilador del
enfriamiento
Depósito de refrigerante
Si no encuentra problemas, el motor
está frío, y no hay pérdidas evidentes:
Agregue cuidadosamente refrigerante de
acuerdo a lo necesario (página 6-33).
PRECAUCION
Si el motor se sobrecalienta con
frecuencia se debe verificar el sistema
de enfriamiento. Si no se repara, el
motor se puede dañar. Consulte a un
técnico experto, le recomendamos un
técnico autorizado Mazda.
Si surge un problema
Sobrecalentamiento
7-29

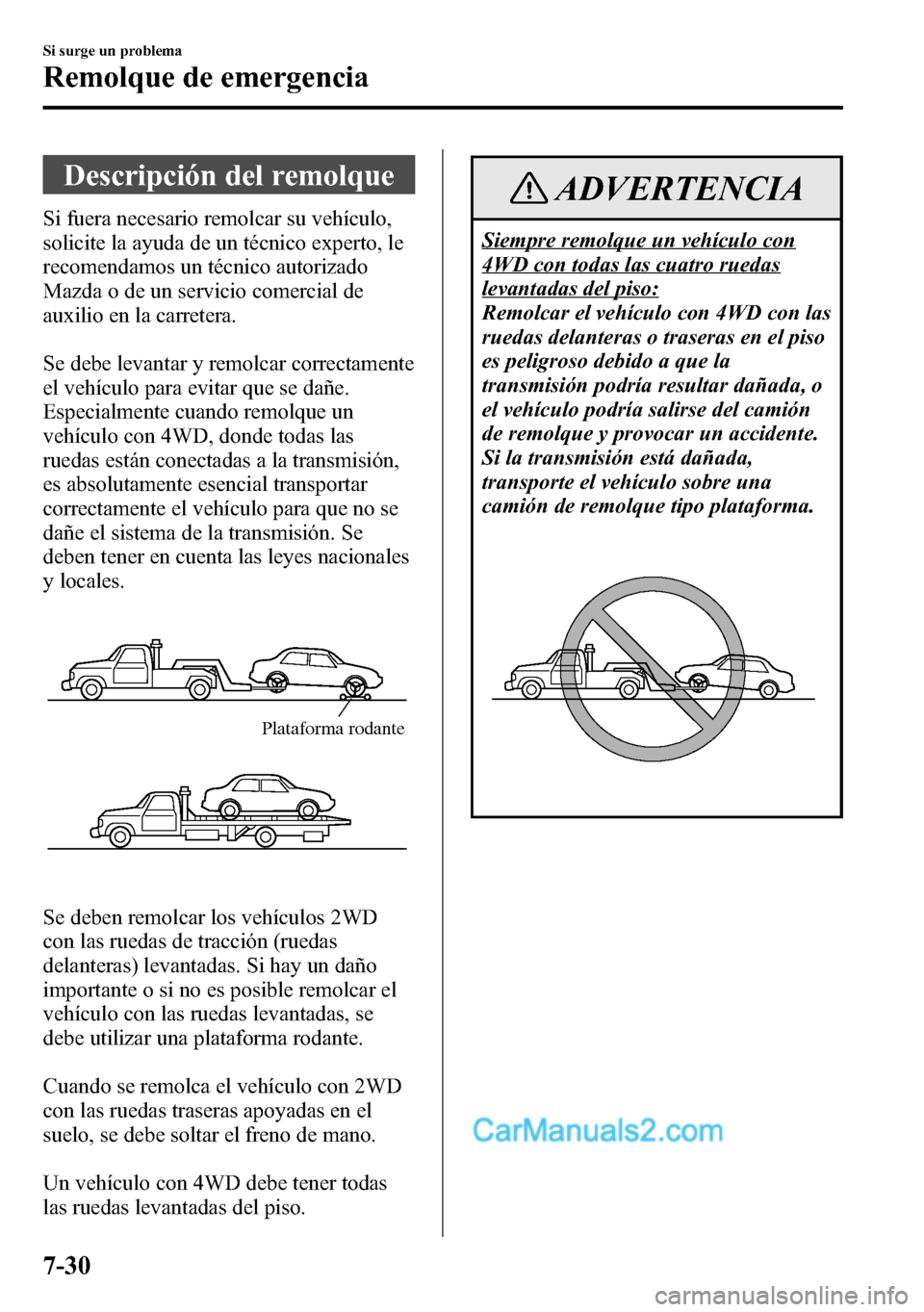

Descripción del remolque
Si fuera necesario remolcar su vehículo,
solicite la ayuda de un técnico experto, le
recomendamos un técnico autorizado
Mazda o de un servicio comercial de
auxilio en la carretera.
Se debe levantar y remolcar correctamente
el vehículo para evitar que se dañe.
Especialmente cuando remolque un
vehículo con 4WD, donde todas las
ruedas están conectadas a la transmisión,
es absolutamente esencial transportar
correctamente el vehículo para que no se
dañe el sistema de la transmisión. Se
deben tener en cuenta las leyes nacionales
y locales.
Plataforma rodante
Se deben remolcar los vehículos 2WD
con las ruedas de tracción (ruedas
delanteras) levantadas. Si hay un daño
importante o si no es posible remolcar el
vehículo con las ruedas levantadas, se
debe utilizar una plataforma rodante.
Cuando se remolca el vehículo con 2WD
con las ruedas traseras apoyadas en el
suelo, se debe soltar el freno de mano.
Un vehículo con 4WD debe tener todas
las ruedas levantadas del piso.
ADVERTENCIA
Siempre remolque un vehículo con
4WD con todas las cuatro ruedas
levantadas del piso:
Remolcar el vehículo con 4WD con las
ruedas delanteras o traseras en el piso
es peligroso debido a que la
transmisión podría resultar dañada, o
el vehículo podría salirse del camión
de remolque y provocar un accidente.
Si la transmisión está dañada,
transporte el vehículo sobre una
camión de remolque tipo plataforma.
7-30
Si surge un problema
Remolque de emergencia

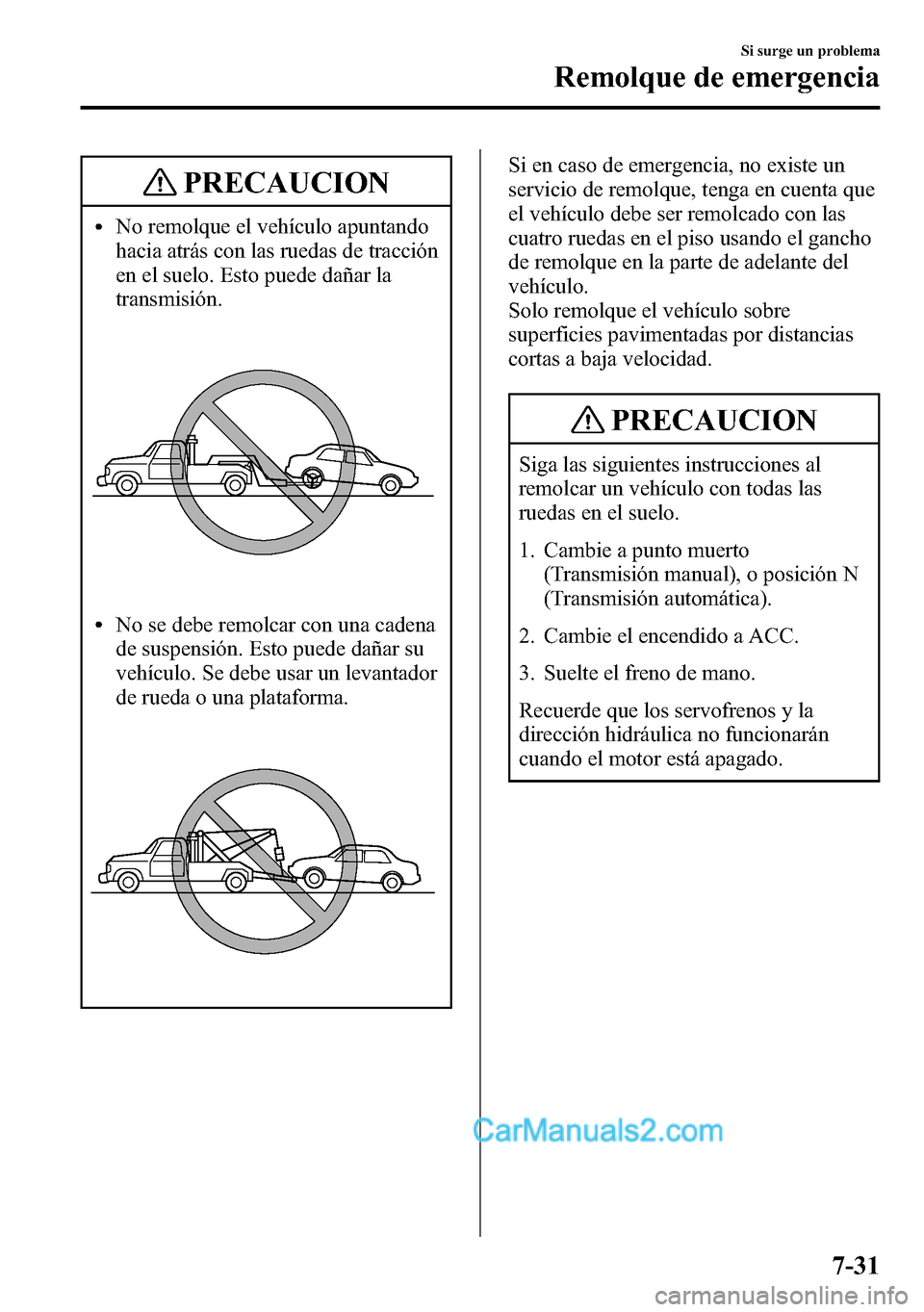

PRECAUCION
lNo remolque el vehículo apuntando
hacia atrás con las ruedas de tracción
en el suelo. Esto puede dañar la
transmisión.
lNo se debe remolcar con una cadena
de suspensión. Esto puede dañar su
vehículo. Se debe usar un levantador
de rueda o una plataforma.
Si en caso de emergencia, no existe un
servicio de remolque, tenga en cuenta que
el vehículo debe ser remolcado con las
cuatro ruedas en el piso usando el gancho
de remolque en la parte de adelante del
vehículo.
Solo remolque el vehículo sobre
superficies pavimentadas por distancias
cortas a baja velocidad.
PRECAUCION
Siga las siguientes instrucciones al
remolcar un vehículo con todas las
ruedas en el suelo.
1. Cambie a punto muerto
(Transmisión manual), o posición N
(Transmisión automática).
2. Cambie el encendido a ACC.
3. Suelte el freno de mano.
Recuerde que los servofrenos y la
dirección hidráulica no funcionarán
cuando el motor está apagado.
Si surge un problema
Remolque de emergencia
7-31

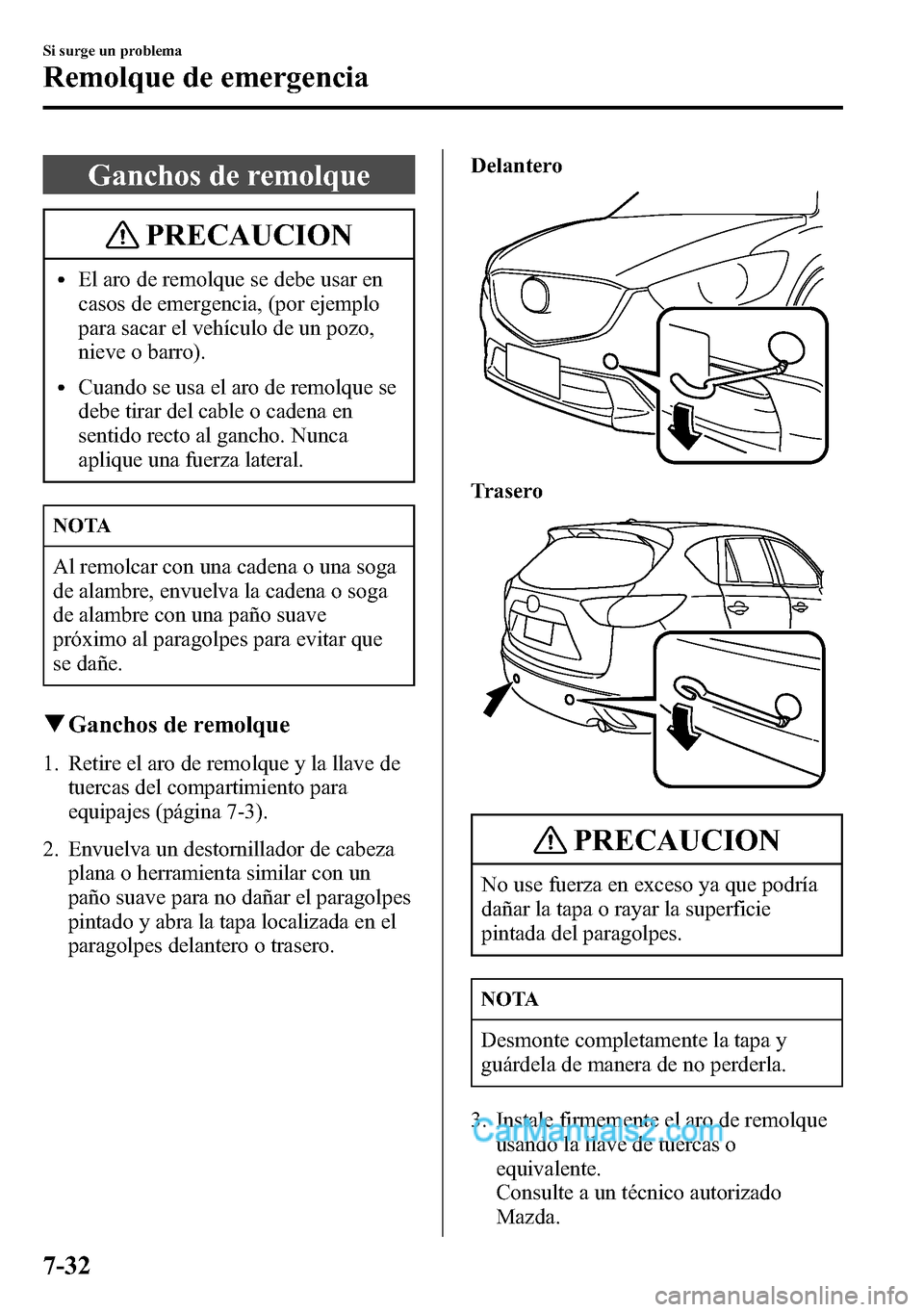

Ganchos de remolque
PRECAUCION
lEl aro de remolque se debe usar en
casos de emergencia, (por ejemplo
para sacar el vehículo de un pozo,
nieve o barro).
lCuando se usa el aro de remolque se
debe tirar del cable o cadena en
sentido recto al gancho. Nunca
aplique una fuerza lateral.
NOTA
Al remolcar con una cadena o una soga
de alambre, envuelva la cadena o soga
de alambre con una paño suave
próximo al paragolpes para evitar que
se dañe.
qGanchos de remolque
1. Retire el aro de remolque y la llave de
tuercas del compartimiento para
equipajes (página 7-3).
2. Envuelva un destornillador de cabeza
plana o herramienta similar con un
paño suave para no dañar el paragolpes
pintado y abra la tapa localizada en el
paragolpes delantero o trasero.Delantero
Trasero
PRECAUCION
No use fuerza en exceso ya que podría
dañar la tapa o rayar la superficie
pintada del paragolpes.
NOTA
Desmonte completamente la tapa y
guárdela de manera de no perderla.
3. Instale firmemente el aro de remolque
usando la llave de tuercas o
equivalente.
Consulte a un técnico autorizado
Mazda.
7-32
Si surge un problema
Remolque de emergencia

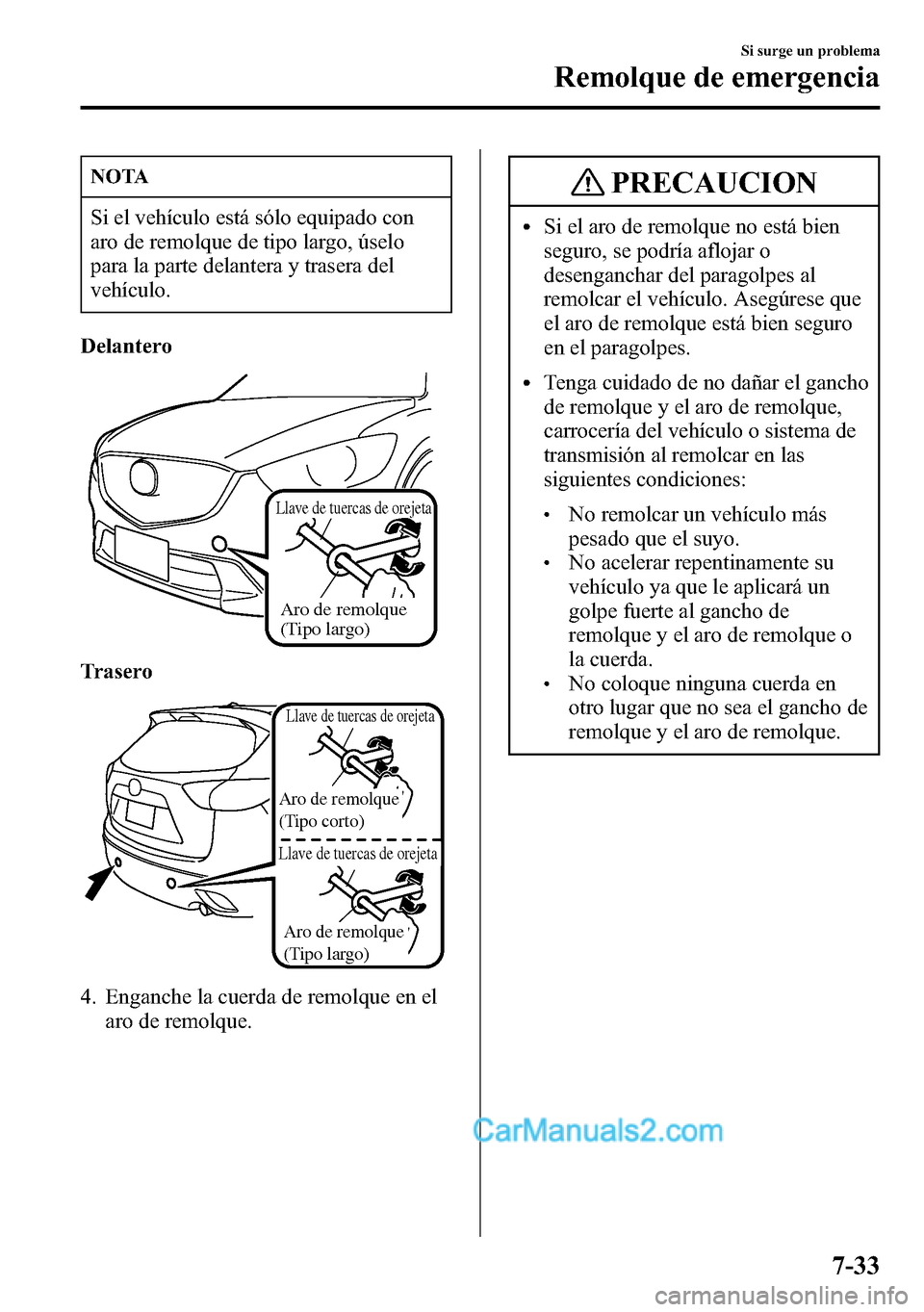

NOTA
Si el vehículo está sólo equipado con
aro de remolque de tipo largo, úselo
para la parte delantera y trasera del
vehículo.
Delantero
Aro de remolque
(Tipo largo)
Llave de tuercas de orejeta
Trasero
Llave de tuercas de orejeta
Aro de remolque
(Tipo corto)
Aro de remolque
(Tipo largo)
Llave de tuercas de orejeta
4. Enganche la cuerda de remolque en el
aro de remolque.
PRECAUCION
lSi el aro de remolque no está bien
seguro, se podría aflojar o
desenganchar del paragolpes al
remolcar el vehículo. Asegúrese que
el aro de remolque está bien seguro
en el paragolpes.
lTenga cuidado de no dañar el gancho
de remolque y el aro de remolque,
carrocería del vehículo o sistema de
transmisión al remolcar en las
siguientes condiciones:
lNo remolcar un vehículo más
pesado que el suyo.
lNo acelerar repentinamente su
vehículo ya que le aplicará un
golpe fuerte al gancho de
remolque y el aro de remolque o
la cuerda.
lNo coloque ninguna cuerda en
otro lugar que no sea el gancho de
remolque y el aro de remolque.
Si surge un problema
Remolque de emergencia
7-33

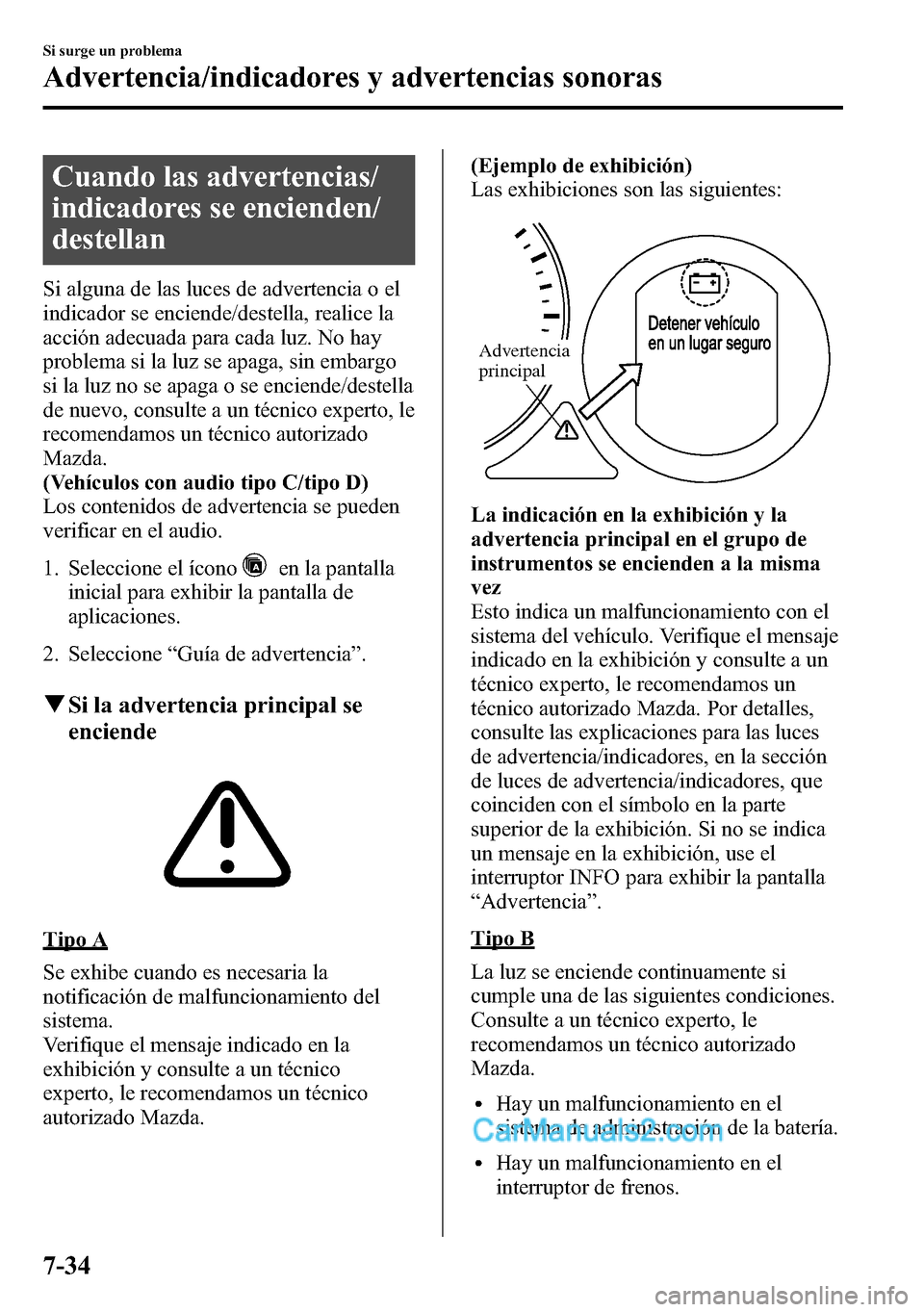

Cuando las advertencias/
indicadores se encienden/
destellan
Si alguna de las luces de advertencia o el
indicador se enciende/destella, realice la
acción adecuada para cada luz. No hay
problema si la luz se apaga, sin embargo
si la luz no se apaga o se enciende/destella
de nuevo, consulte a un técnico experto, le
recomendamos un técnico autorizado
Mazda.
(Vehículos con audio tipo C/tipo D)
Los contenidos de advertencia se pueden
verificar en el audio.
1. Seleccione el ícono
en la pantalla
inicial para exhibir la pantalla de
aplicaciones.
2. Seleccione“Guía de advertencia”.
qSi la advertencia principal se
enciende
Tipo A
Se exhibe cuando es necesaria la
notificación de malfuncionamiento del
sistema.
Verifique el mensaje indicado en la
exhibición y consulte a un técnico
experto, le recomendamos un técnico
autorizado Mazda.(Ejemplo de exhibición)
Las exhibiciones son las siguientes:
Advertencia
principal
La indicación en la exhibición y la
advertencia principal en el grupo de
instrumentos se encienden a la misma
vez
Esto indica un malfuncionamiento con el
sistema del vehículo. Verifique el mensaje
indicado en la exhibición y consulte a un
técnico experto, le recomendamos un
técnico autorizado Mazda. Por detalles,
consulte las explicaciones para las luces
de advertencia/indicadores, en la sección
de luces de advertencia/indicadores, que
coinciden con el símbolo en la parte
superior de la exhibición. Si no se indica
un mensaje en la exhibición, use el
interruptor INFO para exhibir la pantalla
“Advertencia”.
Tipo B
La luz se enciende continuamente si
cumple una de las siguientes condiciones.
Consulte a un técnico experto, le
recomendamos un técnico autorizado
Mazda.
lHay un malfuncionamiento en el
sistema de administración de la batería.
lHay un malfuncionamiento en el
interruptor de frenos.
7-34
Si surge un problema
Advertencia/indicadores y advertencias sonoras

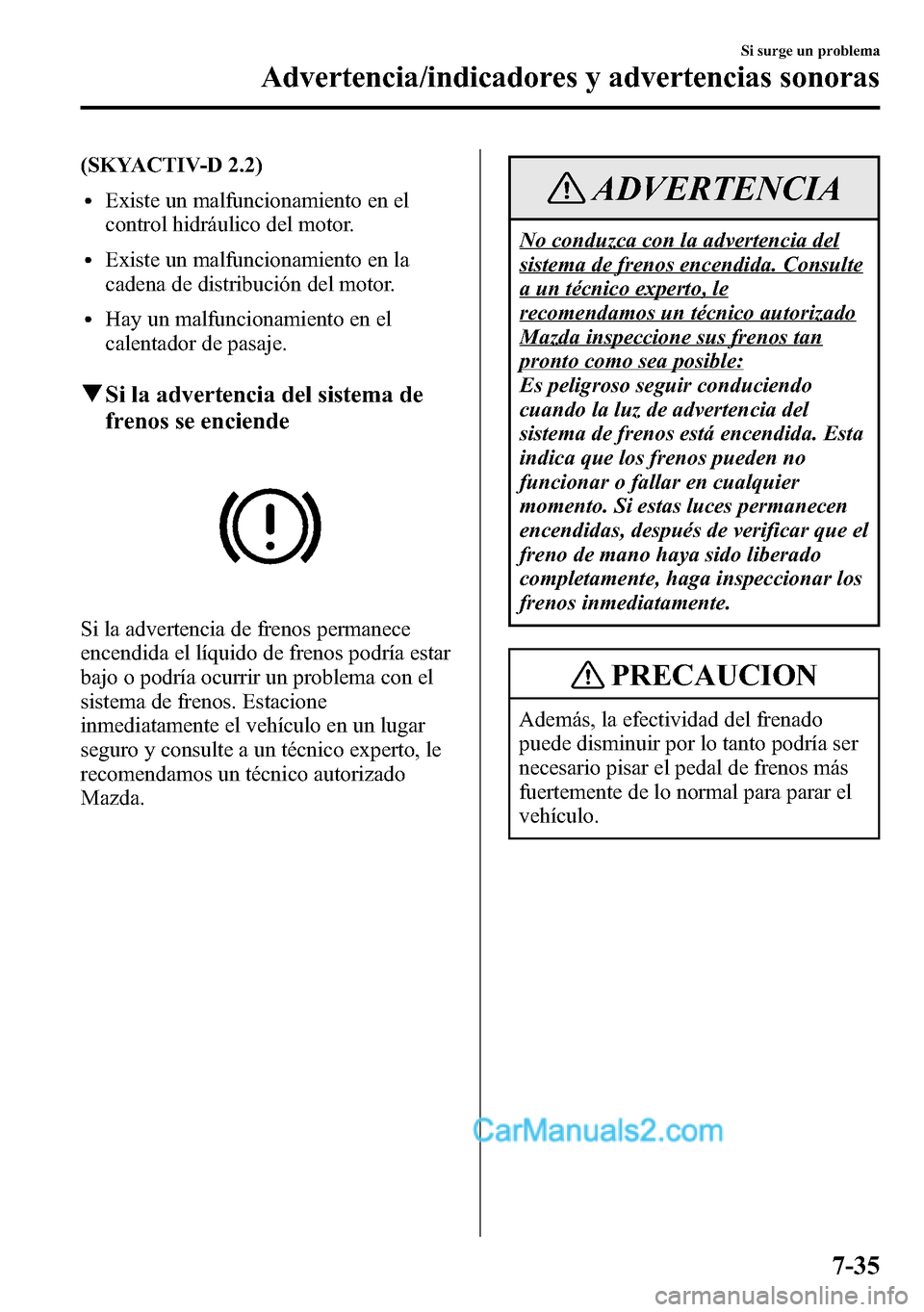

(SKYACTIV-D 2.2)
lExiste un malfuncionamiento en el
control hidráulico del motor.
lExiste un malfuncionamiento en la
cadena de distribución del motor.
lHay un malfuncionamiento en el
calentador de pasaje.
qSi la advertencia del sistema de
frenos se enciende
Si la advertencia de frenos permanece
encendida el líquido de frenos podría estar
bajo o podría ocurrir un problema con el
sistema de frenos. Estacione
inmediatamente el vehículo en un lugar
seguro y consulte a un técnico experto, le
recomendamos un técnico autorizado
Mazda.
ADVERTENCIA
No conduzca con la advertencia del
sistema de frenos encendida. Consulte
a un técnico experto, le
recomendamos un técnico autorizado
Mazda inspeccione sus frenos tan
pronto como sea posible:
Es peligroso seguir conduciendo
cuando la luz de advertencia del
sistema de frenos está encendida. Esta
indica que los frenos pueden no
funcionar o fallar en cualquier
momento. Si estas luces permanecen
encendidas, después de verificar que el
freno de mano haya sido liberado
completamente, haga inspeccionar los
frenos inmediatamente.
PRECAUCION
Además, la efectividad del frenado
puede disminuir por lo tanto podría ser
necesario pisar el pedal de frenos más
fuertemente de lo normal para parar el
vehículo.
Si surge un problema
Advertencia/indicadores y advertencias sonoras
7-35

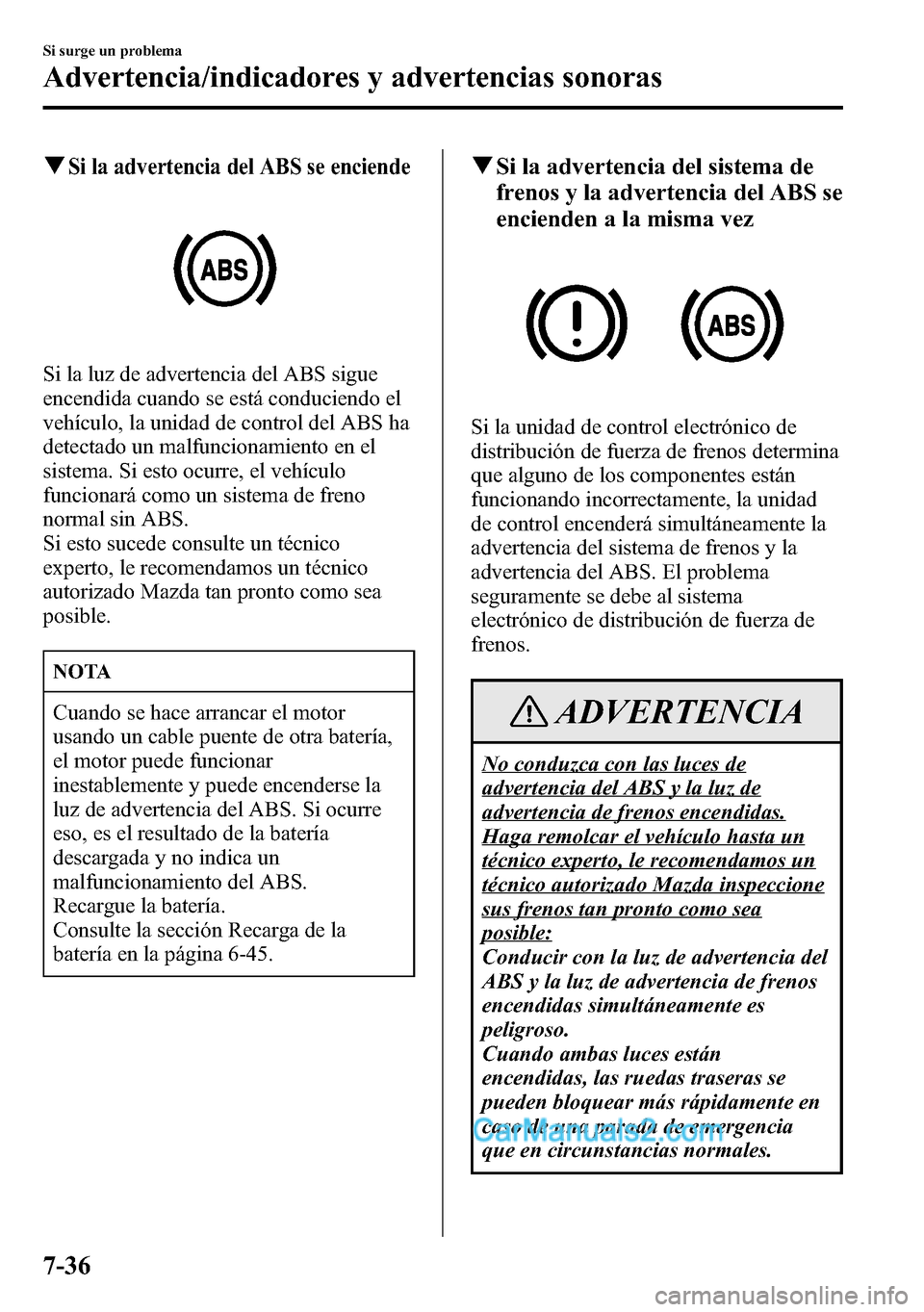

qSi la advertencia del ABS se enciende
Si la luz de advertencia del ABS sigue
encendida cuando se está conduciendo el
vehículo, la unidad de control del ABS ha
detectado un malfuncionamiento en el
sistema. Si esto ocurre, el vehículo
funcionará como un sistema de freno
normal sin ABS.
Si esto sucede consulte un técnico
experto, le recomendamos un técnico
autorizado Mazda tan pronto como sea
posible.
NOTA
Cuando se hace arrancar el motor
usando un cable puente de otra batería,
el motor puede funcionar
inestablemente y puede encenderse la
luz de advertencia del ABS. Si ocurre
eso, es el resultado de la batería
descargada y no indica un
malfuncionamiento del ABS.
Recargue la batería.
Consulte la sección Recarga de la
batería en la página 6-45.
qSi la advertencia del sistema de
frenos y la advertencia del ABS se
encienden a la misma vez
Si la unidad de control electrónico de
distribución de fuerza de frenos determina
que alguno de los componentes están
funcionando incorrectamente, la unidad
de control encenderá simultáneamente la
advertencia del sistema de frenos y la
advertencia del ABS. El problema
seguramente se debe al sistema
electrónico de distribución de fuerza de
frenos.
ADVERTENCIA
No conduzca con las luces de
advertencia del ABS y la luz de
advertencia de frenos encendidas.
Haga remolcar el vehículo hasta un
técnico experto, le recomendamos un
técnico autorizado Mazda inspeccione
sus frenos tan pronto como sea
posible:
Conducir con la luz de advertencia del
ABS y la luz de advertencia de frenos
encendidas simultáneamente es
peligroso.
Cuando ambas luces están
encendidas, las ruedas traseras se
pueden bloquear más rápidamente en
caso de una parada de emergencia
que en circunstancias normales.
7-36
Si surge un problema
Advertencia/indicadores y advertencias sonoras

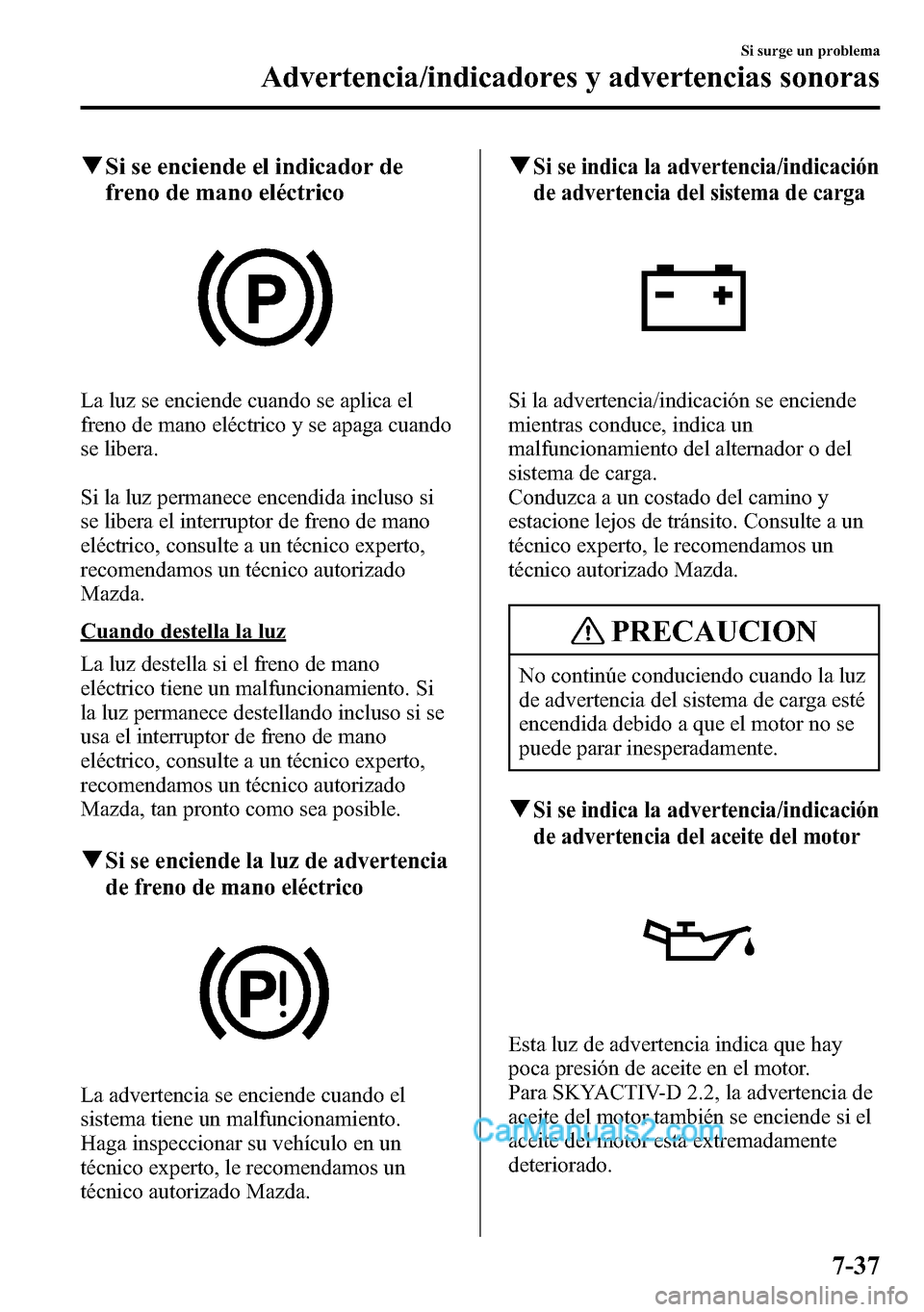

qSi se enciende el indicador de
freno de mano eléctrico
La luz se enciende cuando se aplica el
freno de mano eléctrico y se apaga cuando
se libera.
Si la luz permanece encendida incluso si
se libera el interruptor de freno de mano
eléctrico, consulte a un técnico experto,
recomendamos un técnico autorizado
Mazda.
Cuando destella la luz
La luz destella si el freno de mano
eléctrico tiene un malfuncionamiento. Si
la luz permanece destellando incluso si se
usa el interruptor de freno de mano
eléctrico, consulte a un técnico experto,
recomendamos un técnico autorizado
Mazda, tan pronto como sea posible.
qSi se enciende la luz de advertencia
de freno de mano eléctrico
La advertencia se enciende cuando el
sistema tiene un malfuncionamiento.
Haga inspeccionar su vehículo en un
técnico experto, le recomendamos un
técnico autorizado Mazda.
qSi se indica la advertencia/indicación
de advertencia del sistema de carga
Si la advertencia/indicación se enciende
mientras conduce, indica un
malfuncionamiento del alternador o del
sistema de carga.
Conduzca a un costado del camino y
estacione lejos de tránsito. Consulte a un
técnico experto, le recomendamos un
técnico autorizado Mazda.
PRECAUCION
No continúe conduciendo cuando la luz
de advertencia del sistema de carga esté
encendida debido a que el motor no se
puede parar inesperadamente.
qSi se indica la advertencia/indicación
de advertencia del aceite del motor
Esta luz de advertencia indica que hay
poca presión de aceite en el motor.
Para SKYACTIV-D 2.2, la advertencia de
aceite del motor también se enciende si el
aceite del motor está extremadamente
deteriorado.
Si surge un problema
Advertencia/indicadores y advertencias sonoras
7-37
