TPMS MAZDA MODEL CX-5 2016 Manuel du propriétaire (in French)

Black plate (192,1)
qIndication d'avertissement/voyant
de niveau bas du liquide lave-glaceí
Type A/Type B
Ce voyant/indication d'avertissement
indique qu'il ne reste que très peu de
liquide de lave-glace. Ajouter du liquide
(page 6-34).
qVoyant du système de surveillance
de pression des pneus
Ce voyant s'allume pendant quelques
secondes lorsque le contacteur est mis sur
ON.
Le voyant s'allume et un bip sonore
retentit lorsque la pression de gonflage
d'un ou plusieurs des pneus est trop basse
et il clignote en cas d'anomalie du
système.
PRUDENCE
Si le voyant du système de surveillance
de pression des pneus s'allume ou
clignote, ou si l'avertisseur sonore de
pression des pneus retentit, ralentir
immédiatement et éviter de manœuvrer
et freiner brusquement:
Si le voyant du système de
surveillance de pression des pneus
s'allume ou clignote, ou si
l'avertisseur sonore de pression des
pneus retentit, il est dangereux de
conduire le véhicule à hautes vitesses,
ou de manœuvrer ou freiner
brusquement. Le contrôle du véhicule
peut être affecté, ce qui peut causer
un accident.
Pour déterminer s'il y a une fuite d'air
progressive ou un pneu à plat, se
garer à un endroit sûr où l'on peut
vérifier visuellement l'état du pneu, et
déterminer s'il y a encore assez d'air
pour pouvoir se rendre à un endroit
où l'on pourra faire regonfler le pneu
et revérifier le système, chez un
concessionnaire agréé Mazda ou
dans un atelier de réparation de
pneus.
Ne pas ignorer le voyant TPMS:
Le fait d'ignorer le voyant TPMS est
dangereux, même si l'on sait
pourquoi il est allumé. Corriger tout
problème dès que possible avant qu'il
ne se transforme en une situation
dangereuse qui peut causer la
défaillance d'un pneu et un accident
grave.
4-40
En cours de conduite
íCertains modèles.
Tableau de bord et affichage
CX-5_8DV3-EC-14K_Edition2 Page192
Thursday, December 25 2014 10:24 AM
Form No.8DV3-EC-14K

Black plate (193,1)

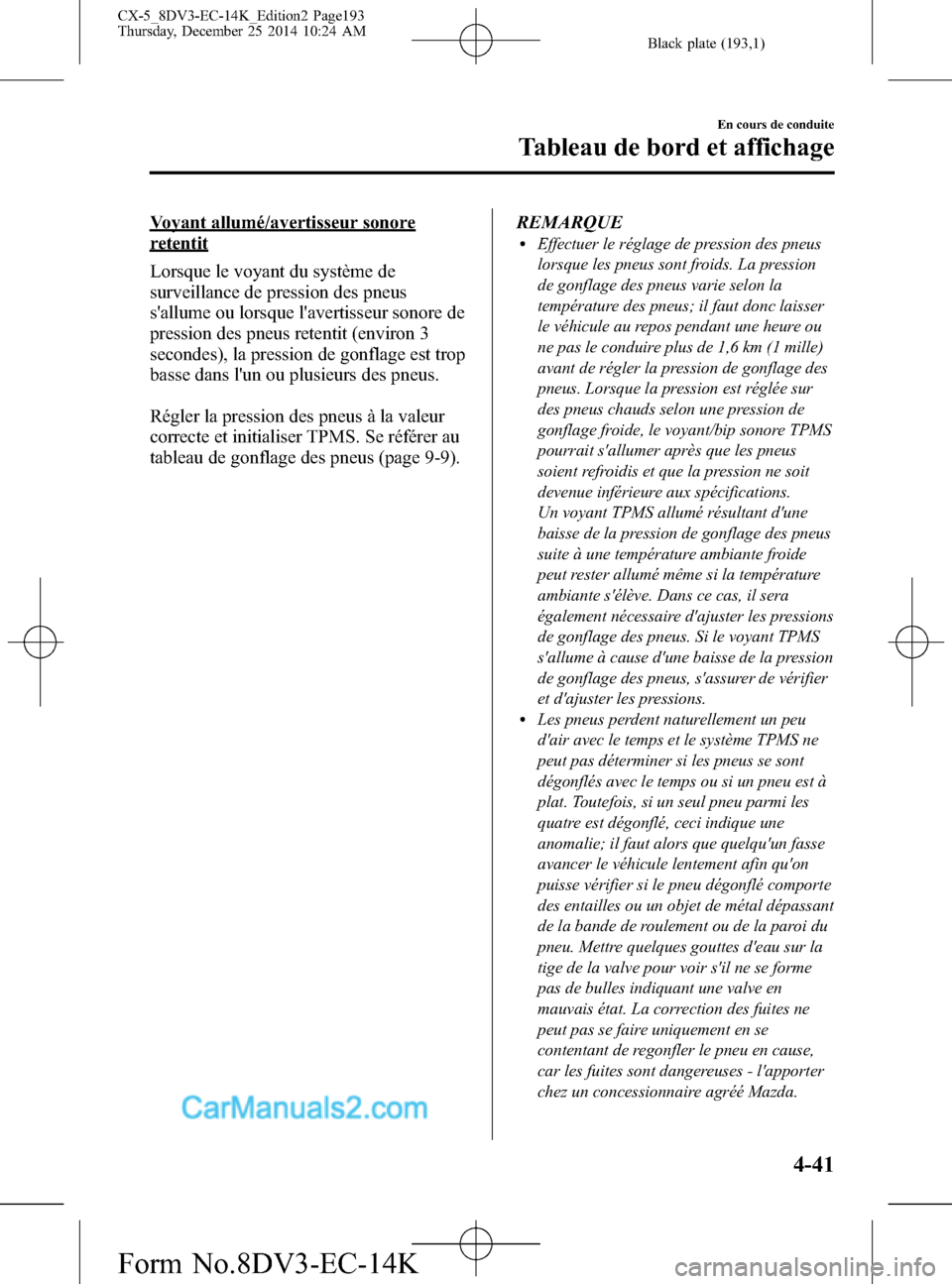

Voyant allumé/avertisseur sonore
retentit
Lorsque le voyant du système de
surveillance de pression des pneus
s'allume ou lorsque l'avertisseur sonore de
pression des pneus retentit (environ 3
secondes), la pression de gonflage est trop
basse dans l'un ou plusieurs des pneus.
Régler la pression des pneus à la valeur
correcte et initialiser TPMS. Se référer au
tableau de gonflage des pneus (page 9-9).REMARQUElEffectuer le réglage de pression des pneus
lorsque les pneus sont froids. La pression
de gonflage des pneus varie selon la
température des pneus; il faut donc laisser
le véhicule au repos pendant une heure ou
ne pas le conduire plus de 1,6 km (1 mille)
avant de régler la pression de gonflage des
pneus. Lorsque la pression est réglée sur
des pneus chauds selon une pression de
gonflage froide, le voyant/bip sonore TPMS
pourrait s'allumer après que les pneus
soient refroidis et que la pression ne soit
devenue inférieure aux spécifications.
Un voyant TPMS allumé résultant d'une
baisse de la pression de gonflage des pneus
suite à une température ambiante froide
peut rester allumé même si la température
ambiante s'élève. Dans ce cas, il sera
également nécessaire d'ajuster les pressions
de gonflage des pneus. Si le voyant TPMS
s'allume à cause d'une baisse de la pression
de gonflage des pneus, s'assurer de vérifier
et d'ajuster les pressions.
lLes pneus perdent naturellement un peu
d'air avec le temps et le système TPMS ne
peut pas déterminer si les pneus se sont
dégonflés avec le temps ou si un pneu est à
plat. Toutefois, si un seul pneu parmi les
quatre est dégonflé, ceci indique une
anomalie; il faut alors que quelqu'un fasse
avancer le véhicule lentement afin qu'on
puisse vérifier si le pneu dégonflé comporte
des entailles ou un objet de métal dépassant
de la bande de roulement ou de la paroi du
pneu. Mettre quelques gouttes d'eau sur la
tige de la valve pour voir s'il ne se forme
pas de bulles indiquant une valve en
mauvais état. La correction des fuites ne
peut pas se faire uniquement en se
contentant de regonfler le pneu en cause,
car les fuites sont dangereuses - l'apporter
chez un concessionnaire agréé Mazda.
En cours de conduite
Tableau de bord et affichage
4-41
CX-5_8DV3-EC-14K_Edition2 Page193
Thursday, December 25 2014 10:24 AM
Form No.8DV3-EC-14K

Black plate (194,1)
Si le voyant s'allume de nouveau même
après que les pressions des pneus aient été
réglées et que l'initialisation TPMS ait été
effectuée, cela peut indiquer la présence
d'une crevaison. Remplacer le pneu crevé
par la roue de secours temporaire (page
7-8).
Voyant clignote
Si le système de surveillance de pression
des pneus présente une anomalie, le
voyant de pression des pneus clignote
pendant environ 1 minute lorsque le
contacteur est placé sur ON, puis il
continue à s'allumer. Faire inspecter le
véhicule par un concessionnaire agréé
Mazda dès que possible.
qIndication d'avertissement/Voyant
KEY (rouge)/Témoin KEY (vert)
Type A
“Défaillance du système sans clé”
s'affiche
Ce message s'affiche lorsque le système
avancé d'ouverture à télécommande & du
bouton de démarrage du moteur a un
problème.
S'adresser à un concessionnaire agréé
Mazda.
ATTENTION
Si le message ci-dessus est indiqué ou
si le témoin du bouton de démarrage
du moteur (ambre) clignote, il se peut
que le moteur ne démarre pas. S'il n
‘est pas possible de démarrer le
moteur, tenter de le démarrer à l'aide
de la méthode d'urgence pour
démarrer le moteur et faire inspecter
le véhicule par un concessionnaire
agréé Mazda dès que possible.
Se référer à Opération d'urgence pour
le démarrage du moteur à la page
4-9.
“Couper le contact”s'affiche
Ce message s'affiche lorsque la portière
du conducteur est ouverte sans avoir éteint
l'allumage.
“Clé non détectée”s'affiche
Ce message s'affiche lorsque l'une des
opérations suivantes est effectuée avec la
télécommande hors de portée
opérationnelle ou placée dans des zones à
l'intérieur de la cabine où il est difficile
qu'elle soit détectée.
lLe bouton de démarrage du moteur est
enfoncé avec l'allumage éteint
lLe contacteur est activélLa portière du conducteur est ouverte
ou toutes les autres portières sont
fermées sans avoir éteint l'allumage
4-42
En cours de conduite
Tableau de bord et affichage
CX-5_8DV3-EC-14K_Edition2 Page194
Thursday, December 25 2014 10:24 AM
Form No.8DV3-EC-14K

Black plate (313,1)
Système de surveillance de pression des pneus
lLe système de surveillance de pression des pneus (TPMS) surveille la pression d'air des
quatre roues. Si la pression d'air d'un ou de plusieurs pneus est trop faible, le système
avertit le conducteur en allumant le voyant du système de surveillance de pression des
pneus sur le tableau de bord (l'alerte est également indiquée dans l'affichage sur le
tableau de bord de type A
*1) et en déclenchant un bip sonore. Le système surveille la
pression des pneus de manière indirecte avec les données envoyées par les capteurs de
vitesses des roues ABS.
Pour permettre au système de fonctionner correctement, il faut l'initialiser avec la
pression de pneu spécifiée (valeur sur l'étiquette de pression du pneu). Suivre la
procédure et effectuer l'initialisation.
*1 Se référer à Type A à la page 4-22.
lPour des véhicules équipés d'un tableau de bord de type A*1, contrôler l'état du véhicule
ou faire inspecter le véhicule par un concessionnaire agréé Mazda conformément à
l'indication.
*1 Se référer à Type A à la page 4-22.
lUne anomalie dans le système ou les conditions de fonctionnement sont indiqués par un
avertissement.
Se référer à Voyants/témoins à la page 4-22.
Se référer à Avertisseur sonore de surveillance de pression des pneus à la page 7-39.
Capteur de vitesse des roues ABS
En cours de conduite
Système de surveillance de pression des pneus
4-161
CX-5_8DV3-EC-14K_Edition2 Page313
Thursday, December 25 2014 10:25 AM
Form No.8DV3-EC-14K

Black plate (314,1)
ATTENTION
Tous les pneus, y compris le pneu de la roue de secours (s'il est fourni) doivent être
contrôlés tous les mois lorsqu'ils sont froids, et être gonflés à la pression de gonflage
recommandée par le fabricant du véhicule sur la plaque d'information du véhicule ou
sur l'étiquette de pressions de gonflage des pneus. (Si le véhicule est équipé de pneus
d'une taille différente de celle indiquée sur la plaque d'information du véhicule ou sur
l'étiquette de pressions de gonflage des pneus, il faut déterminer la pression de
gonflage correcte pour ces pneus.)
Comme caractéristique de sécurité complémentaire, le véhicule a été équipé d'un
système de surveillance de pression des pneus (TPMS) qui allume un voyant de basse
pression de gonflage de pneu lorsqu'au moins un pneu est nettement sous-gonflé.
Par conséquent, lorsque le voyant de basse pression de gonflage de pneu s'allume, il
faut s'arrêter et vérifier les pneus dès que possible, et les gonfler à la pression
correcte. Le fait de conduire sur un pneu sous-gonflé cause une surchauffe du pneu,
ce qui peut causer une défaillance du pneu. Le sous-gonflage affecte aussi
l'économie de carburant et la longévité de pneus, ainsi que la maniabilité du véhicule
et le freinage.
Bien noter que le TPMS ne vous dispense absolument pas d'effectuer un entretien
adéquat des pneus, et le conducteur a la responsabilité de maintenir la bonne
pression de gonflage des pneus, même si le sous-gonflage n'a pas atteint le niveau
suffisant pour déclencher l'éclairage du voyant de basse pression de gonflage de
pneu TPMS.
Votre véhicule est également équipé d'un témoin d'anomalie TPMS pour vous alerter
lorsque le système ne fonctionne pas correctement.
Le témoin d'anomalie TPMS est combiné avec le voyant de basse pression de
gonflage de pneu. Lorsque le système détecte une panne, le voyant va clignoter
pendant approximativement une minute puis reste allumé. Cette séquence se répète
à chaque démarrage du véhicule tant que la panne existe. Lorsque le témoin
d'anomalie est allumé, le système ne peut pas détecter ou signaler un faible pression
des pneus. Les pannes TPMS peuvent se produire pour une variété de raisons, y
compris l'installation de pneu de rechange, de pneu alternatifs ou de roues sur le
véhicule qui empêchent le fonctionnement correct du TPMS. Toujours vérifier le
voyant de panne TPMS après le remplacement d'un ou de plusieurs pneus ou roues
sur le véhicule pour vous assurer que le remplacement ou les pneus/roues alternatifs
permettent le fonctionnement correct du TPMS.
Afin d'éviter de fausses indications, le système fait un échantillonnage pendant une
certaine période avant d'indiquer un problème. Ceci fait qu'il n'indiquera pas
instantanément un dégonflage soudain ou une explosion d'un pneu.
4-162
En cours de conduite
Système de surveillance de pression des pneus
CX-5_8DV3-EC-14K_Edition2 Page314
Thursday, December 25 2014 10:25 AM
Form No.8DV3-EC-14K

Black plate (478,1)
PériodicitéNombre de mois ou kilométrage (milles), au premier des deux termes
atteint.
Mois 12 24 36 48 60 72 84 96
×1000 km 16 32 48 64 80 96 112 128
×1000 milles 10 20 30 40 50 60 70 80
SYSTEME DE CLIMATISEUR
Filtre à air d'habitacleRemplacer à tout intervalle équivalent de la vidange de l'huile
moteur. (Intervalle Max.: 24 mois/48.000 km (30.000 milles))
Symboles du tableau:
I:Inspecter: Inspecter et nettoyer, réparer, ajuster, faire l'appoint, ou remplacer si nécessaire.
T:Serrer
Remarques:
*1 L'huile moteur et le filtre doivent être changés au moins une fois par an ou dans les 16.000 km (10.000 milles)
depuis la dernière vidange d'huile moteur et remplacement du filtre. Le système doit être réinitialisé à chaque
vidange d'huile moteur quel que soit l'affichage du message/témoin de la clé.
*2 Il est recommandé d'utiliser le FL-22 lors du remplacement du liquide de refroidissement du moteur. En
utilisant du liquide de refroidissement autre que le FL-22 peut causer de graves dommages au moteur et au
circuit de refroidissement.
*3 Suivant la réglementation fédérale et provinciale ou de l'Etat, le manque de suivre ces points d'entretien
n'annulera pas la garantie sur le système antipollution. Cependant, Mazda recommande que tous les points
d'entretien soient exécutés suivant le nombre de mois ou le kilométrage (millage) recommandé, afin d'assurer
une fiabilité à long terme.
*4 L'initialisation du système de surveillance de la pression des pneus (TPMS) doit être effectuée afin que le
système fonctionne normalement (si le véhicule en est équipé).
*5 Si le véhicule est utilisé principalement sous l'une des conditions suivantes, changer l'huile du différentiel
arrière tous les 48.000 km (30.000 milles).
a) Traction d'une remorque ou utilisation d'un porte-bagage de toit
b) Conduite dans des conditions poussiéreuses, sablonneuses ou humides
c) Périodes prolongées de ralenti ou d'opération à basse vitesse
d) Courts déplacements répétés de moins que 16 km (10 milles)
*6 Si les composantes ont été immergées dans l'eau, l'huile doit être changée.
6-6
Entretien
Entretien périodique
CX-5_8DV3-EC-14K_Edition2 Page478
Thursday, December 25 2014 10:26 AM
Form No.8DV3-EC-14K

Black plate (480,1)
PériodicitéNombre de mois ou kilométrage (milles), au premier des deux termes
atteint.
Mois 6 12 18 24 30 36 42 48
×1000 km 12 24 36 48 60 72 84 96
×1000 milles 7,5 15 22,5 30 37,5 45 52,5 60
SYSTEME DE CLIMATISEUR
Filtre à air d'habitacle R R
Symboles du tableau:
I:Inspecter: Inspecter et nettoyer, réparer, ajuster, faire l'appoint, ou remplacer si nécessaire.
R:Remplacer
L:Lubrifier
T:Serrer
Remarques:
*1 Il est recommandé d'utiliser le FL-22 lors du remplacement du liquide de refroidissement du moteur. En
utilisant du liquide de refroidissement autre que le FL-22 peut causer de graves dommages au moteur et au
circuit de refroidissement.
*2 Suivant la réglementation fédérale et provinciale ou de l'Etat, le manque de suivre ces points d'entretien
n'annulera pas la garantie sur le système antipollution. Cependant, Mazda recommande que tous les points
d'entretien soient exécutés suivant le nombre de mois ou le kilométrage (millage) recommandé, afin d'assurer
une fiabilité à long terme.
*3 L'initialisation du système de surveillance de la pression des pneus (TPMS) doit être effectuée afin que le
système fonctionne normalement (si le véhicule en est équipé).
*4 Si le véhicule est utilisé principalement sous l'une des conditions suivantes, changer l'huile du différentiel
arrière tous les 48.000 km (30.000 milles).
a) Traction d'une remorque ou utilisation d'un porte-bagage de toit
b) Conduite dans des conditions poussiéreuses, sablonneuses ou humides
c) Périodes prolongées de ralenti ou d'opération à basse vitesse
d) Courts déplacements répétés de moins que 16 km (10 milles)
*5 Si les composantes ont été immergées dans l'eau, l'huile doit être changée.
6-8
Entretien
Entretien périodique
CX-5_8DV3-EC-14K_Edition2 Page480
Thursday, December 25 2014 10:26 AM
Form No.8DV3-EC-14K

Black plate (483,1)
PériodicitéNombre de mois ou kilométrage (milles), au premier des deux termes
atteint.
Mois 4 8 12 16 20 24 28 32 36 40 44 48
×1000 km 8 16 24 32 40 48 56 64 72 80 88 96
×1000 milles 5 10 15 20 25 30 35 40 45 50 55 60
SYSTEME DE CLIMATISEUR
Filtre à air d'habitacle Remplacer tous les 40.000 km (25.000 milles) ou 2 ans.
Symboles du tableau:
I:Inspecter: Inspecter et nettoyer, réparer, ajuster, faire l'appoint, ou remplacer si nécessaire.
R:Remplacer
L:Lubrifier
T:Serrer
Remarques:
*1 L'entretien flexible avec de l'huile moteur est disponible pour les résidents des États-Unis et de Porto Rico dont
le véhicule est utilisé principalement où aucune des conditions suivantes ne s'appliquent :
lDes périodes prolongées de fonctionnement au ralenti ou à basse vitesse telles que les voitures de police,
les taxis ou les voitures d'auto-école
lConduite dans des conditions poussiéreuses
Si aucune ne s'applique, suivre l'entretien fixe.
L'huile moteur et le filtre doivent être changés au moins une fois par an ou dans les 16.000 km (10.000 milles)
depuis la dernière vidange d'huile moteur et remplacement du filtre. Le système doit être réinitialisé à chaque
vidange d'huile moteur quel que soit l'affichage du message/témoin de la clé.
*2 Il est recommandé d'utiliser le FL-22 lors du remplacement du liquide de refroidissement du moteur. En
utilisant du liquide de refroidissement autre que le FL-22 peut causer de graves dommages au moteur et au
circuit de refroidissement.
*3 Suivant la réglementation fédérale et provinciale ou de l'Etat, le manque de suivre ces points d'entretien
n'annulera pas la garantie sur le système antipollution. Cependant, Mazda recommande que tous les points
d'entretien soient exécutés suivant le nombre de mois ou le kilométrage (millage) recommandé, afin d'assurer
une fiabilité à long terme.
*4 L'initialisation du système de surveillance de la pression des pneus (TPMS) doit être effectuée afin que le
système fonctionne normalement (si le véhicule en est équipé).
*5 Si le véhicule est utilisé principalement sous l'une des conditions suivantes, changer l'huile du différentiel
arrière tous les 48.000 km (30.000 milles).
a) Traction d'une remorque ou utilisation d'un porte-bagage de toit
b) Conduite dans des conditions poussiéreuses, sablonneuses ou humides
c) Périodes prolongées de ralenti ou d'opération à basse vitesse
d) Courts déplacements répétés de moins que 16 km (10 milles)
*6 Si les composantes ont été immergées dans l'eau, l'huile doit être changée.
Entretien
Entretien périodique
6-11
CX-5_8DV3-EC-14K_Edition2 Page483
Thursday, December 25 2014 10:26 AM
Form No.8DV3-EC-14K

Black plate (485,1)
PériodicitéNombre de mois ou kilométrage (milles), au premier des deux termes
atteint.
Mois 4 8 12 16 20 24 28 32 36 40 44 48
×1000 km 8 16 24 32 40 48 56 64 72 80 88 96
×1000 milles 5 10 15 20 25 30 35 40 45 50 55 60
SYSTEME DE CLIMATISEUR
Filtre à air d'habitacle Remplacer tous les 40.000 km (25.000 milles) ou 2 ans.
Symboles du tableau:
I:Inspecter: Inspecter et nettoyer, réparer, ajuster, faire l'appoint, ou remplacer si nécessaire.
R:Remplacer
L:Lubrifier
T:Serrer
Remarques:
*1 Il est recommandé d'utiliser le FL-22 lors du remplacement du liquide de refroidissement du moteur. En
utilisant du liquide de refroidissement autre que le FL-22 peut causer de graves dommages au moteur et au
circuit de refroidissement.
*2 Suivant la réglementation fédérale et provinciale ou de l'Etat, le manque de suivre ces points d'entretien
n'annulera pas la garantie sur le système antipollution. Cependant, Mazda recommande que tous les points
d'entretien soient exécutés suivant le nombre de mois ou le kilométrage (millage) recommandé, afin d'assurer
une fiabilité à long terme.
*3 L'initialisation du système de surveillance de la pression des pneus (TPMS) doit être effectuée afin que le
système fonctionne normalement (si le véhicule en est équipé).
*4 Si le véhicule est utilisé principalement sous l'une des conditions suivantes, changer l'huile du différentiel
arrière tous les 48.000 km (30.000 milles).
a) Traction d'une remorque ou utilisation d'un porte-bagage de toit
b) Conduite dans des conditions poussiéreuses, sablonneuses ou humides
c) Périodes prolongées de ralenti ou d'opération à basse vitesse
d) Courts déplacements répétés de moins que 16 km (10 milles)
*5 Si les composantes ont été immergées dans l'eau, l'huile doit être changée.
Entretien
Entretien périodique
6-13
CX-5_8DV3-EC-14K_Edition2 Page485
Thursday, December 25 2014 10:26 AM
Form No.8DV3-EC-14K

Black plate (488,1)
PériodicitéNombre de mois ou kilométrage, au premier des deux termes atteint
Mois 6 12 18 24 30 36 42 48 54 60 66 72
×1000 km 10 20 30 40 50 60 70 80 90 100 110 120
SYSTEME DE CLIMATISEUR
Filtre à air d'habitacle R R R
Symboles du tableau:
I:Inspecter: Inspecter et nettoyer, réparer, ajuster, faire l'appoint, ou remplacer si nécessaire.
R:Remplacer
L:Lubrifier
T:Serrer
Remarques:
*1 Il est recommandé d'utiliser le FL-22 lors du remplacement du liquide de refroidissement du moteur. En
utilisant du liquide de refroidissement autre que le FL-22 peut causer de graves dommages au moteur et au
circuit de refroidissement.
*2 Suivant la réglementation fédérale et provinciale ou de l'Etat, le manque de suivre ces points d'entretien
n'annulera pas la garantie sur le système antipollution. Cependant, Mazda recommande que tous les points
d'entretien soient exécutés suivant l'intervalle de temps ou le kilométrage recommandé, afin d'assurer une
fiabilité à long terme.
*3 L'initialisation du système de surveillance de la pression des pneus (TPMS) doit être effectuée afin que le
système fonctionne normalement (si le véhicule en est équipé).
*4 Si le véhicule est utilisé principalement sous l'une des conditions suivantes, changer l'huile du différentiel
arrière tous les 45.000 km.
a) Traction d'une remorque ou utilisation d'un porte-bagage de toit
b) Conduite dans des conditions poussiéreuses, sablonneuses ou humides
c) Périodes prolongées de ralenti ou d'opération à basse vitesse
d) Courts déplacements répétés de moins que 16 km
*5 Si les composantes ont été immergées dans l'eau, l'huile doit être changée.
6-16
Entretien
Entretien périodique
CX-5_8DV3-EC-14K_Edition2 Page488
Thursday, December 25 2014 10:26 AM
Form No.8DV3-EC-14K
