MAZDA MODEL CX-5 2017 Brukerhåndbok (in Norwegian)

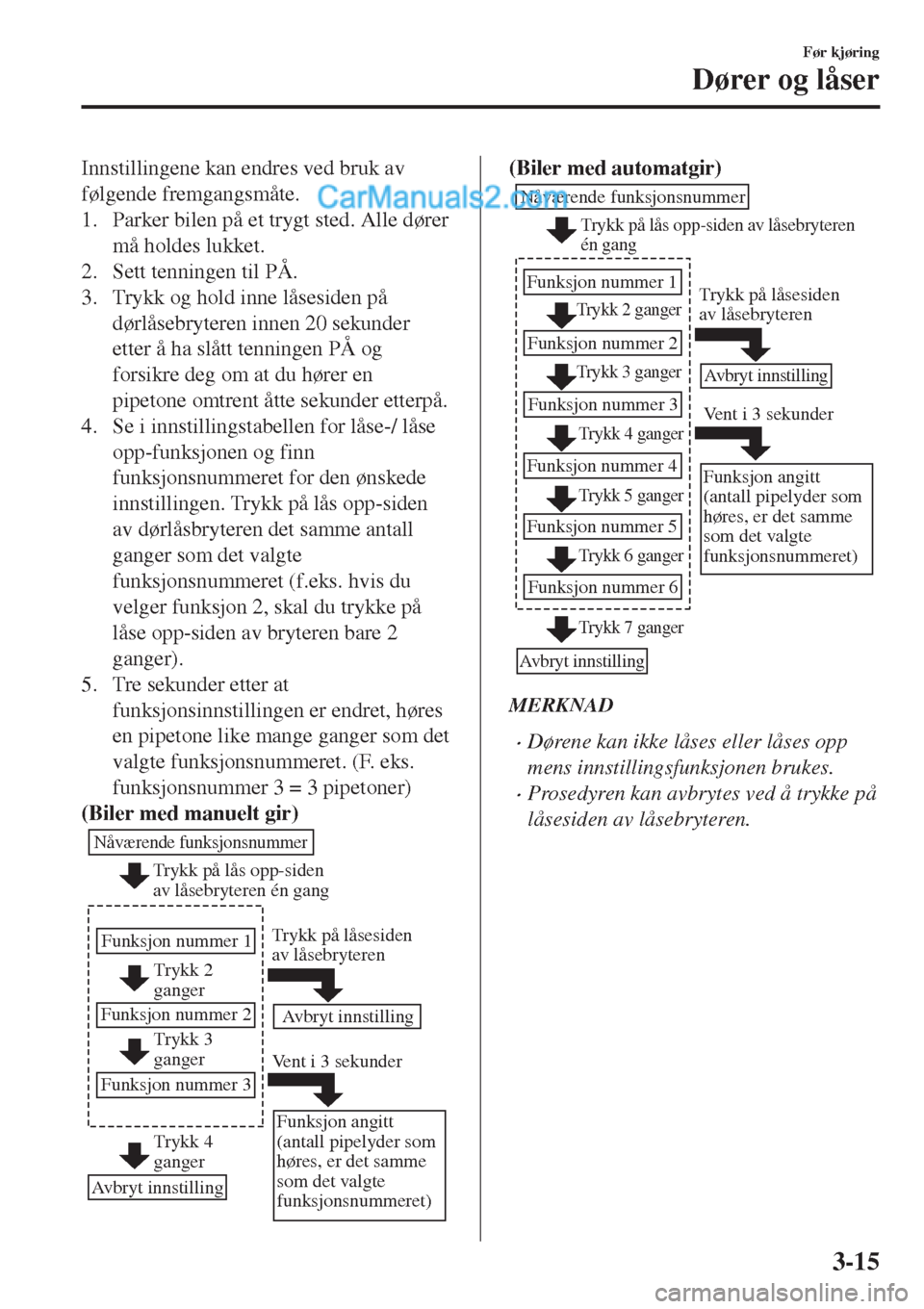

Innstillingene kan endres ved bruk av
følgende fremgangsmåte.
1. Parker bilen på et trygt sted. Alle dører
må holdes lukket.
2. Sett tenningen til PÅ.
3. Trykk og hold inne låsesiden på
dørlåsebryteren innen 20 sekunder
etter å ha slått tenningen PÅ og
forsikre deg om at du hører en
pipetone omtrent åtte sekunder etterpå.
4. Se i innstillingstabellen for låse-/ låse
opp-funksjonen og finn
funksjonsnummeret for den ønskede
innstillingen. Trykk på lås opp-siden
av dørlåsbryteren det samme antall
ganger som det valgte
funksjonsnummeret (f.eks. hvis du
velger funksjon 2, skal du trykke på
låse opp-siden av bryteren bare 2
ganger).
5. Tre sekunder etter at
funksjonsinnstillingen er endret, høres
en pipetone like mange ganger som det
valgte funksjonsnummeret. (F. eks.
funksjonsnummer 3 = 3 pipetoner)
(Biler med manuelt gir)
Trykk 2
ganger
Trykk 3
ganger
Nåværende funksjonsnummer
Funksjon nummer 1
Funksjon nummer 2
Funksjon nummer 3
Trykk 4
ganger Trykk på lås opp-siden
av låsebryteren én gang
Avbryt innstillingAvbryt innstilling
Funksjon angitt
(antall pipelyder som
høres, er det samme
som det valgte
funksjonsnummeret) Trykk på låsesiden
av låsebryteren
Vent i 3 sekunder
(Biler med automatgir)
Trykk på lås opp-siden av låsebryteren
én gang
Trykk 2 ganger
Trykk 3 ganger
Nåværende funksjonsnummer
Funksjon nummer 1
Funksjon nummer 2
Trykk 4 ganger
Funksjon nummer 3
Trykk 5 ganger
Funksjon nummer 4
Trykk 7 ganger
Funksjon nummer 5
Trykk 6 ganger
Funksjon nummer 6
Avbryt innstillingAvbryt innstilling
Funksjon angitt
(antall pipelyder som
høres, er det samme
som det valgte
funksjonsnummeret) Trykk på låsesiden
av låsebryteren
Vent i 3 sekunder
MERKNAD
•Dørene kan ikke låses eller låses opp
mens innstillingsfunksjonen brukes.
•Prosedyren kan avbrytes ved å trykke på
låsesiden av låsebryteren.
Før kjøring
Dører og låser
3-15

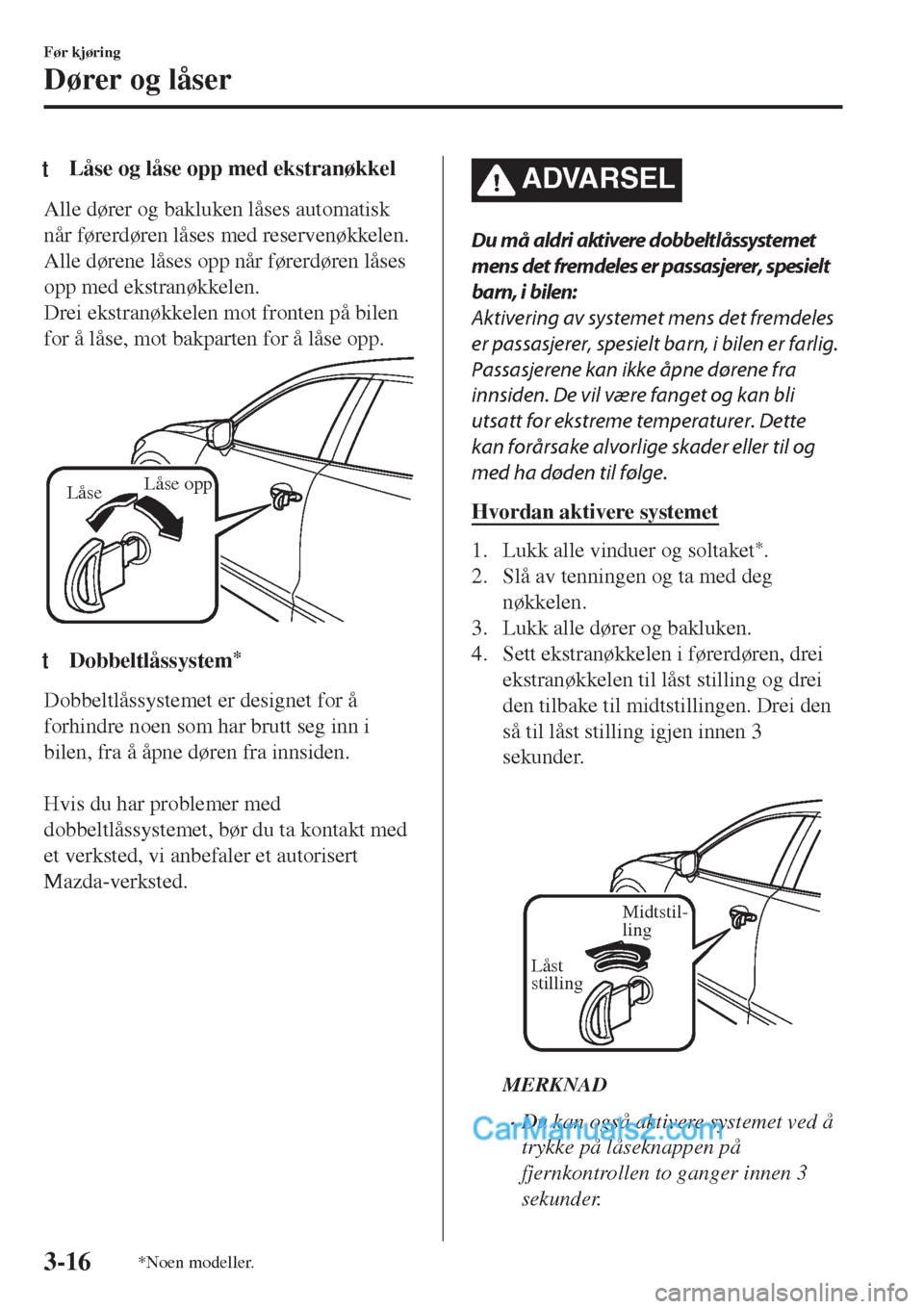

tLåse og låse opp med ekstranøkkel
Alle dører og bakluken låses automatisk
når førerdøren låses med reservenøkkelen.
Alle dørene låses opp når førerdøren låses
opp med ekstranøkkelen.
Drei ekstranøkkelen mot fronten på bilen
for å låse, mot bakparten for å låse opp.
LåseLåse opp
ttDobbeltlåssystem*
Dobbeltlåssystemet er designet for å
forhindre noen som har brutt seg inn i
bilen, fra å åpne døren fra innsiden.

Hvis du har problemer med
dobbeltlåssystemet, bør du ta kontakt med
et verksted, vi anbefaler et autorisert
Mazda-verksted.
ADVARSEL
Du må aldri aktivere dobbeltlåssystemet
mens det fremdeles er passasjerer, spesielt
barn, i bilen:
Aktivering av systemet mens det fremdeles
er passasjerer, spesielt barn, i bilen er farlig.
Passasjerene kan ikke åpne dørene fra
innsiden. De vil være fanget og kan bli
utsatt for ekstreme temperaturer. Dette
kan forårsake alvorlige skader eller til og
med ha døden til følge.
Hvordan aktivere systemet
1. Lukk alle vinduer og soltaket*.
2. Slå av tenningen og ta med deg
nøkkelen.
3. Lukk alle dører og bakluken.
4. Sett ekstranøkkelen i førerdøren, drei
ekstranøkkelen til låst stilling og drei
den tilbake til midtstillingen. Drei den
så til låst stilling igjen innen 3
sekunder.

Midtstil-
ling
Låst
stilling
MERKNAD
•Du kan også aktivere systemet ved å
trykke på låseknappen på
fjernkontrollen to ganger innen 3
sekunder.
Før kjøring
Dører og låser
3-16*Noen modeller.

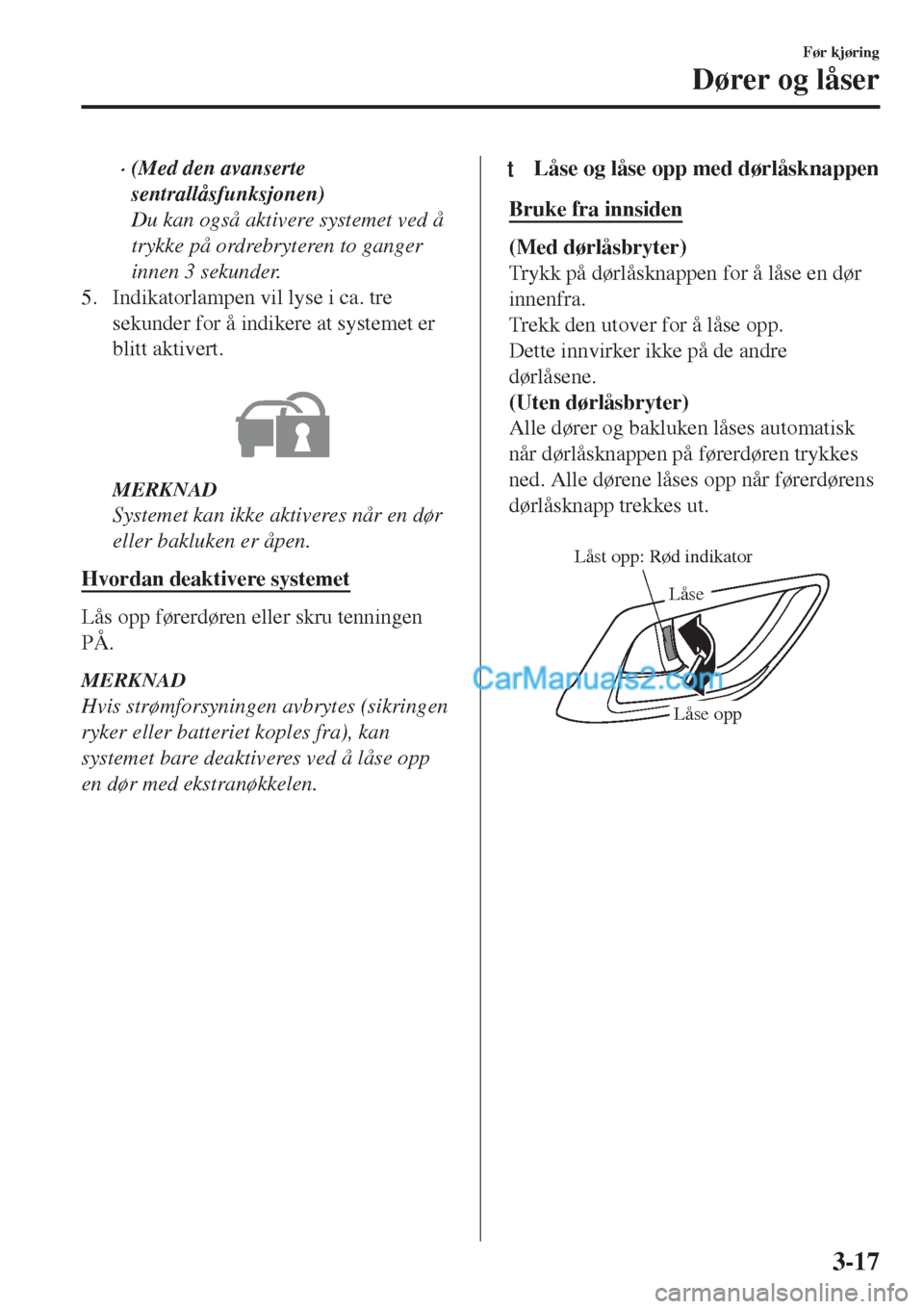

•(Med den avanserte
sentrallåsfunksjonen)
Du kan også aktivere systemet ved å
trykke på ordrebryteren to ganger
innen 3 sekunder.
5. Indikatorlampen vil lyse i ca. tre
sekunder for å indikere at systemet er
blitt aktivert.

MERKNAD
Systemet kan ikke aktiveres når en dør
eller bakluken er åpen.
Hvordan deaktivere systemet
Lås opp førerdøren eller skru tenningen
PÅ.
MERKNAD
Hvis strømforsyningen avbrytes (sikringen
ryker eller batteriet koples fra), kan
systemet bare deaktiveres ved å låse opp
en dør med ekstranøkkelen.
tLåse og låse opp med dørlåsknappen
Bruke fra innsiden
(Med dørlåsbryter)
Trykk på dørlåsknappen for å låse en dør
innenfra.
Trekk den utover for å låse opp.
Dette innvirker ikke på de andre
dørlåsene.
(Uten dørlåsbryter)
Alle dører og bakluken låses automatisk
når dørlåsknappen på førerdøren trykkes
ned. Alle dørene låses opp når førerdørens
dørlåsknapp trekkes ut.

Låse
Låse opp Låst opp: Rød indikator
Før kjøring
Dører og låser
3-17

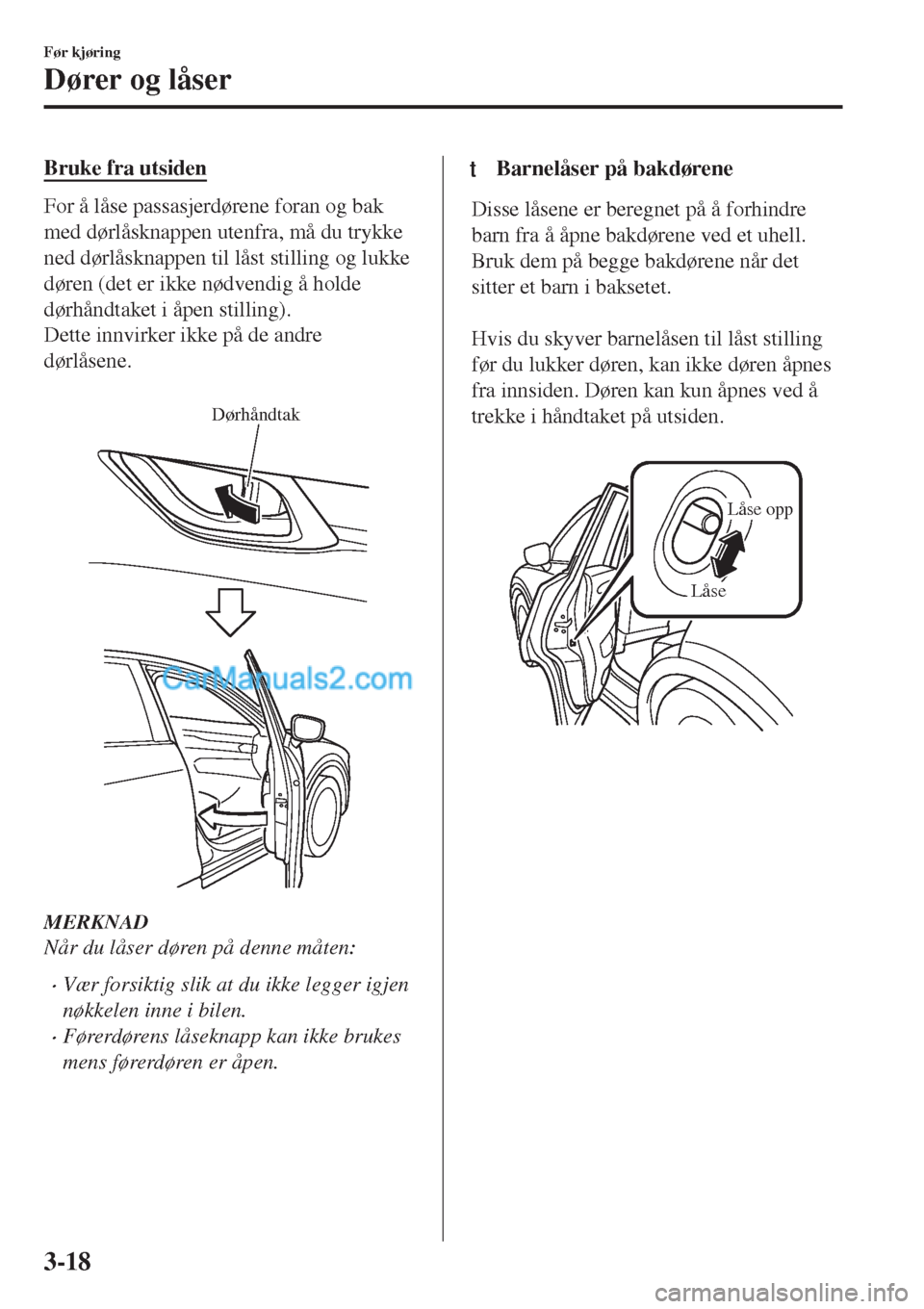

Bruke fra utsiden
For å låse passasjerdørene foran og bak
med dørlåsknappen utenfra, må du trykke
ned dørlåsknappen til låst stilling og lukke
døren (det er ikke nødvendig å holde
dørhåndtaket i åpen stilling).
Dette innvirker ikke på de andre
dørlåsene.

DŒrhåndtak
MERKNAD
Når du låser døren på denne måten:
•Vær forsiktig slik at du ikke legger igjen
nøkkelen inne i bilen.
•Førerdørens låseknapp kan ikke brukes
mens førerdøren er åpen.
ttBarnelåser på bakdørene
Disse låsene er beregnet på å forhindre
barn fra å åpne bakdørene ved et uhell.
Bruk dem på begge bakdørene når det
sitter et barn i baksetet.

Hvis du skyver barnelåsen til låst stilling
før du lukker døren, kan ikke døren åpnes
fra innsiden. Døren kan kun åpnes ved å
trekke i håndtaket på utsiden.

Låse
Låse opp
Før kjøring
Dører og låser
3-18

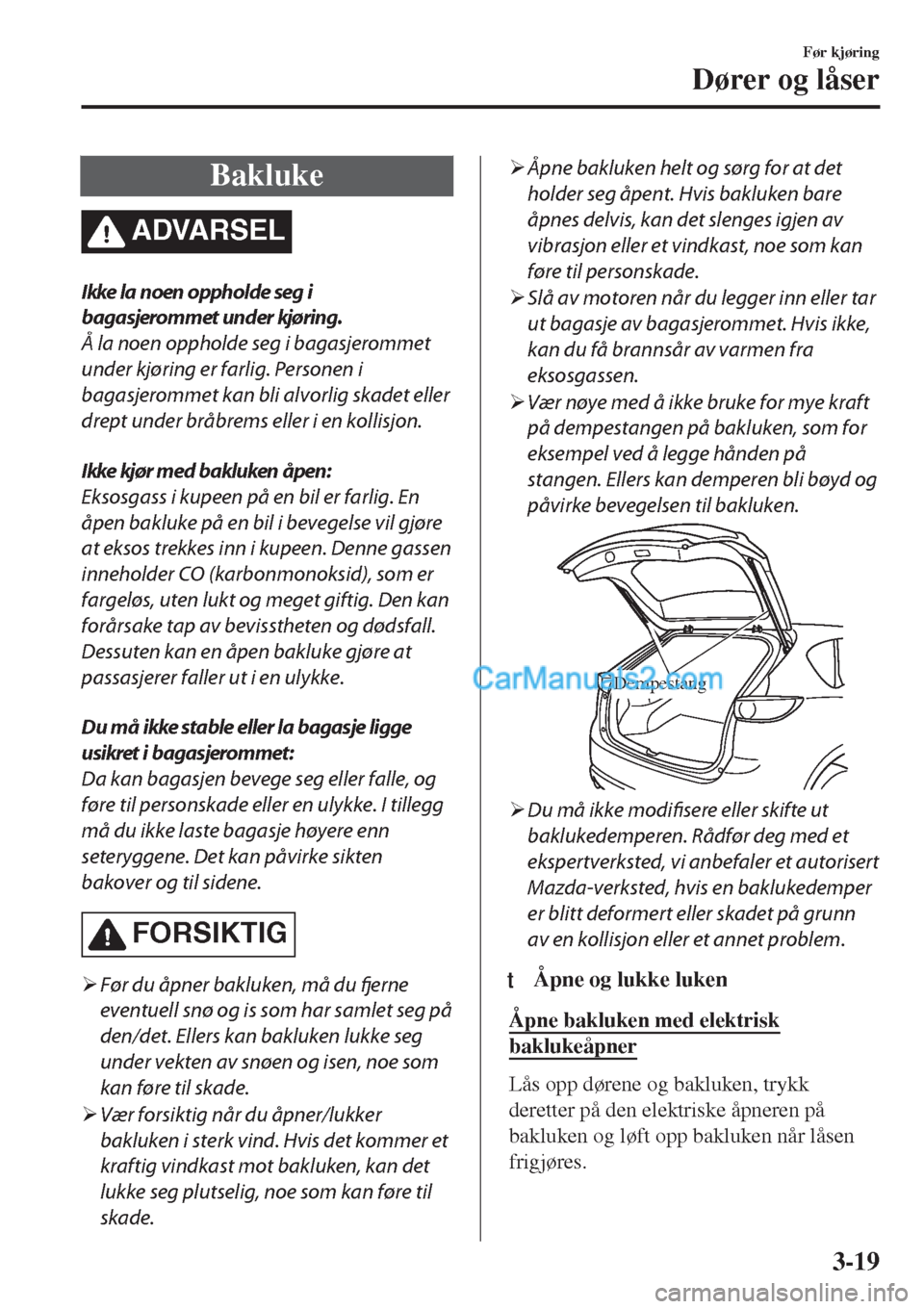

Bakluke
ADVARSEL
Ikke la n oen opph olde seg i
bagasjerommet under kjøring.
Å la noen oppholde seg i bagasjerommet
under kjøring er farlig. Personen i
bagasjerommet kan bli alvorlig skadet eller
drept under bråbrems eller i en kollisjon.
Ikke kjør m ed bakluken åpen :
Eksosgass i kupeen på en bil er farlig. En
åpen bakluke på en bil i bevegelse vil gjøre
at eksos trekkes inn i kupeen. Denne gassen
inneholder CO (karbonmonoksid), som er
fargeløs, uten lukt og meget giftig. Den kan
forårsake tap av bevisstheten og dødsfall.
Dessuten kan en åpen bakluke gjøre at
passasjerer faller ut i en ulykke.
Du må ikke stable eller la bagasje ligge
usikret i bagasjerommet:
Da kan bagasjen bevege seg eller falle, og
føre til personskade eller en ulykke. I tillegg
må du ikke laste bagasje høyere enn
seteryggene. Det kan påvirke sikten
bakover og til sidene.
FORSIKTIG
¾Før du åpner bakluken, må du fjerne
eventuell snø og is som har samlet seg på
den/det. Ellers kan bakluken lukke seg
under vekten av snøen og isen, noe som
kan føre til skade.
¾Vær forsiktig når du åpner/lukker
bakluken i sterk vind. Hvis det kommer et
kraftig vindkast mot bakluken, kan det
lukke seg plutselig, noe som kan føre til
skade.
¾Åpne bakluken helt og sørg for at det
holder seg åpent. Hvis bakluken bare
åpnes delvis, kan det slenges igjen av
vibrasjon eller et vindkast, noe som kan
føre til personskade.
¾Slå av motoren når du legger inn eller tar
ut bagasje av bagasjerommet. Hvis ikke,
kan du få brannsår av varmen fra
eksosgassen.
¾Vær nøye med å ikke bruke for mye kraft
på dempestangen på bakluken, som for
eksempel ved å legge hånden på
stangen. Ellers kan demperen bli bøyd og
påvirke bevegelsen til bakluken.
Dempestang
¾Du må ikke modifisere eller skifte ut
baklukedemperen. Rådfør deg med et
ekspertverksted, vi anbefaler et autorisert
Mazda-verksted, hvis en baklukedemper
er blitt deformert eller skadet på grunn
av en kollisjon eller et annet problem.
ttÅpne og lukke luken
Åpne bakluken med elektrisk
baklukeåpner
Lås opp dørene og bakluken, trykk
deretter på den elektriske åpneren på
bakluken og løft opp bakluken når låsen
frigjøres.
Før kjøring
Dører og låser
3-19

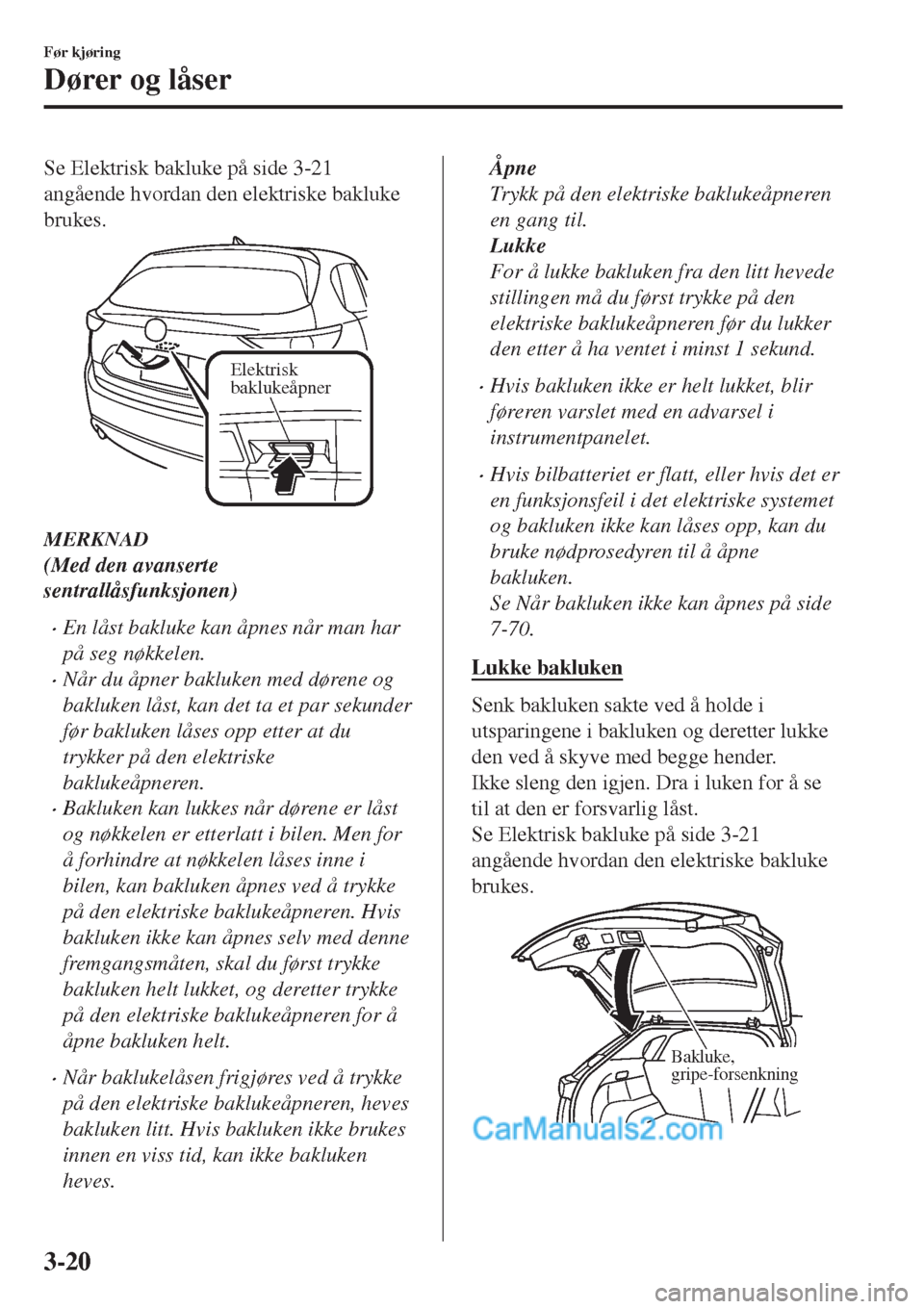

Se Elektrisk bakluke på side 3-21
angående hvordan den elektriske bakluke
brukes.
Elektrisk
baklukeåpner
MERKNAD
(Med den avanserte
sentrallåsfunksjonen)
•En låst bakluke kan åpnes når man har
på seg nøkkelen.
•Når du åpner bakluken med dørene og
bakluken låst, kan det ta et par sekunder
før bakluken låses opp etter at du
trykker på den elektriske
baklukeåpneren.
•Bakluken kan lukkes når dørene er låst
og nøkkelen er etterlatt i bilen. Men for
å forhindre at nøkkelen låses inne i
bilen, kan bakluken åpnes ved å trykke
på den elektriske baklukeåpneren. Hvis
bakluken ikke kan åpnes selv med denne
fremgangsmåten, skal du først trykke
bakluken helt lukket, og deretter trykke
på den elektriske baklukeåpneren for å
åpne bakluken helt.
•Når baklukelåsen frigjøres ved å trykke
på den elektriske baklukeåpneren, heves
bakluken litt. Hvis bakluken ikke brukes
innen en viss tid, kan ikke bakluken
heves.
Åpne
Trykk på den elektriske baklukeåpneren
en gang til.
Lukke
For å lukke bakluken fra den litt hevede
stillingen må du først trykke på den
elektriske baklukeåpneren før du lukker
den etter å ha ventet i minst 1 sekund.
•Hvis bakluken ikke er helt lukket, blir
føreren varslet med en advarsel i
instrumentpanelet.
•Hvis bilbatteriet er flatt, eller hvis det er
en funksjonsfeil i det elektriske systemet
og bakluken ikke kan låses opp, kan du
bruke nødprosedyren til å åpne
bakluken.
Se Når bakluken ikke kan åpnes på side
7-70.
Lukke bakluken
Senk bakluken sakte ved å holde i
utsparingene i bakluken og deretter lukke
den ved å skyve med begge hender.
Ikke sleng den igjen. Dra i luken for å se
til at den er forsvarlig låst.
Se Elektrisk bakluke på side 3-21
angående hvordan den elektriske bakluke
brukes.
Bakluke,
gripe-forsenkning
Før kjøring
Dører og låser
3-20

MERKNAD
Pass på at bakluken er forsvarlig lukket.
Trykk på bakluken uten å trykke på den
elektriske baklukeåpneren, for å bekrefte
at bakluken ikke står på gløtt.
tElektrisk bakluke*
Den elektriske bakluken åpnes/lukkes
elektrisk ved bruk av bryterne i bilen eller
knappene på fjernkontrollen.
ADVARSEL
Pass på at du ser på mens bakluken åpnes
eller lukkes, og forsikre deg om at den
lukkes helt:
Det er farlig å åpne eller lukke den
elektriske bakluken uten å holde den under
oppsyn. På grunn av usette hindringer og
klemsikringen, kan det hende en bakluke
ikke lukkes helt. Hvis ingen oppdager det,
kan dette føre til en alvorlig skade eller
dødsfall hvis en passasjer skulle falle ut av
bilen.
Sørg alltid for at området rundt bakluken
er klart før du aktiverer den.
Området rundt den elektriske bakluken må
alltid kontrolleres før den brukes elektrisk.
Det er farlig å ikke kontrollere om det
befinner seg mennesker i området rundt
bakluken før den brukes med
baklukebryteren eller knappen på
fjernkontrollen. En person kan bli fanget
mellom bakluken og en hindring mens den
åpnes elektrisk, eller mellom bakluken og
bilen mens den lukkes elektrisk. Dette kan
føre til en ulykke og alvorlig personskade.
Ikke la barn bruke elektrisk
bakluke-systemet:
Det er farlig å la barn betjene bryterne for
den elektriske bakluken og fjernkontrollen.
Barn er ikke klar over farene for at folk kan
få fingre og hender i klem i en bakluke i
bevegelse. Hvis noen får halsen, hodet eller
hendene i klem i en dør som lukkes, kan det
føre til dødsfall eller alvorlig personskade.
FORSIKTIG
¾Når du lukker den elektriske bakluken må
du forsikre deg om at det ikke er noen
fremmedlegemer rundt låsen. Hvis
fremmedlegemer er til hinder for låsen,
kan det hende at bakluken ikke blir
forsvarlig lukket.
Låsebolt
¾Ikke monter tilbehør, annet en spesifisert
tilbehør, på den elektriske bakluken. Det
kan føre til at den ikke kan åpnes/lukkes
automatisk, og kan føre til funksjonsfeil.
¾Vær forsiktig når du skifter fra elektrisk til
manuell betjening av bakluken. Den
elektriske bakluken kan bli åpnet/lukket
uventet, avhengig av posisjonen, noe
som kan føre til personskade.
Før kjøring
Dører og låser
*Noen modeller.3-21

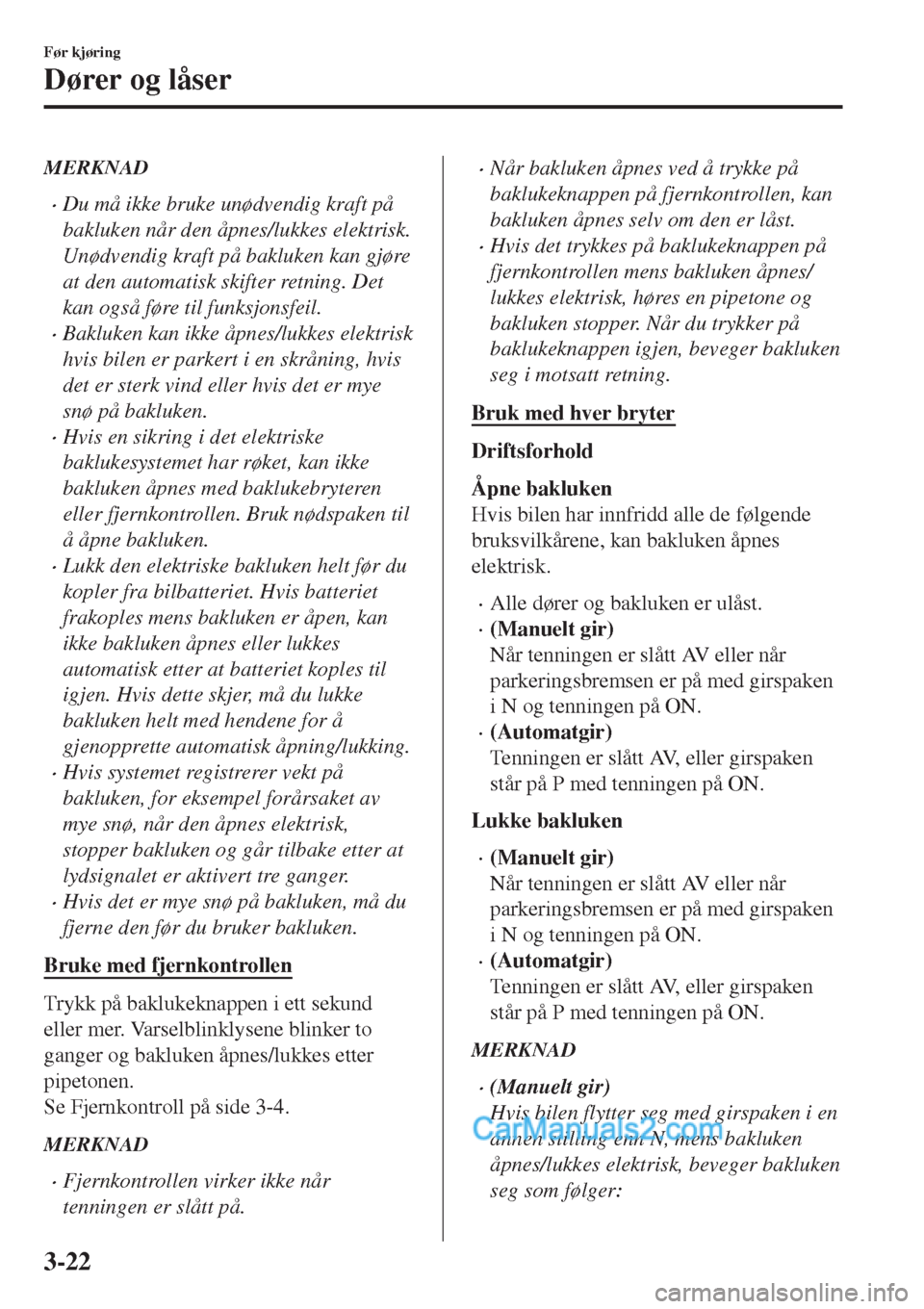

MERKNAD
•Du må ikke bruke unødvendig kraft på
bakluken når den åpnes/lukkes elektrisk.
Unødvendig kraft på bakluken kan gjøre
at den automatisk skifter retning. Det
kan også føre til funksjonsfeil.
•Bakluken kan ikke åpnes/lukkes elektrisk
hvis bilen er parkert i en skråning, hvis
det er sterk vind eller hvis det er mye
snø på bakluken.
•Hvis en sikring i det elektriske
baklukesystemet har røket, kan ikke
bakluken åpnes med baklukebryteren
eller fjernkontrollen. Bruk nødspaken til
å åpne bakluken.
•Lukk den elektriske bakluken helt før du
kopler fra bilbatteriet. Hvis batteriet
frakoples mens bakluken er åpen, kan
ikke bakluken åpnes eller lukkes
automatisk etter at batteriet koples til
igjen. Hvis dette skjer, må du lukke
bakluken helt med hendene for å
gjenopprette automatisk åpning/lukking.
•Hvis systemet registrerer vekt på
bakluken, for eksempel forårsaket av
mye snø, når den åpnes elektrisk,
stopper bakluken og går tilbake etter at
lydsignalet er aktivert tre ganger.
•Hvis det er mye snø på bakluken, må du
fjerne den før du bruker bakluken.
Bruke med fjernkontrollen
Trykk på baklukeknappen i ett sekund
eller mer. Varselblinklysene blinker to
ganger og bakluken åpnes/lukkes etter
pipetonen.
Se Fjernkontroll på side 3-4.
MERKNAD
•Fjernkontrollen virker ikke når
tenningen er slått på.
•Når bakluken åpnes ved å trykke på
baklukeknappen på fjernkontrollen, kan
bakluken åpnes selv om den er låst.
•Hvis det trykkes på baklukeknappen på
fjernkontrollen mens bakluken åpnes/
lukkes elektrisk, høres en pipetone og
bakluken stopper. Når du trykker på
baklukeknappen igjen, beveger bakluken
seg i motsatt retning.
Bruk med hver bryter
Driftsforhold
Åpne bakluken
Hvis bilen har innfridd alle de følgende
bruksvilkårene, kan bakluken åpnes
elektrisk.
•Alle dører og bakluken er ulåst.
•(Manuelt gir)
Når tenningen er slått AV eller når
parkeringsbremsen er på med girspaken
i N og tenningen på ON.
•(Automatgir)
Tenningen er slått AV, eller girspaken
står på P med tenningen på ON.
Lukke bakluken
•(Manuelt gir)
Når tenningen er slått AV eller når
parkeringsbremsen er på med girspaken
i N og tenningen på ON.
•(Automatgir)
Tenningen er slått AV, eller girspaken
står på P med tenningen på ON.
MERKNAD
•(Manuelt gir)
Hvis bilen flytter seg med girspaken i en
annen stilling enn N, mens bakluken
åpnes/lukkes elektrisk, beveger bakluken
seg som følger:
Før kjøring
Dører og låser
3-22

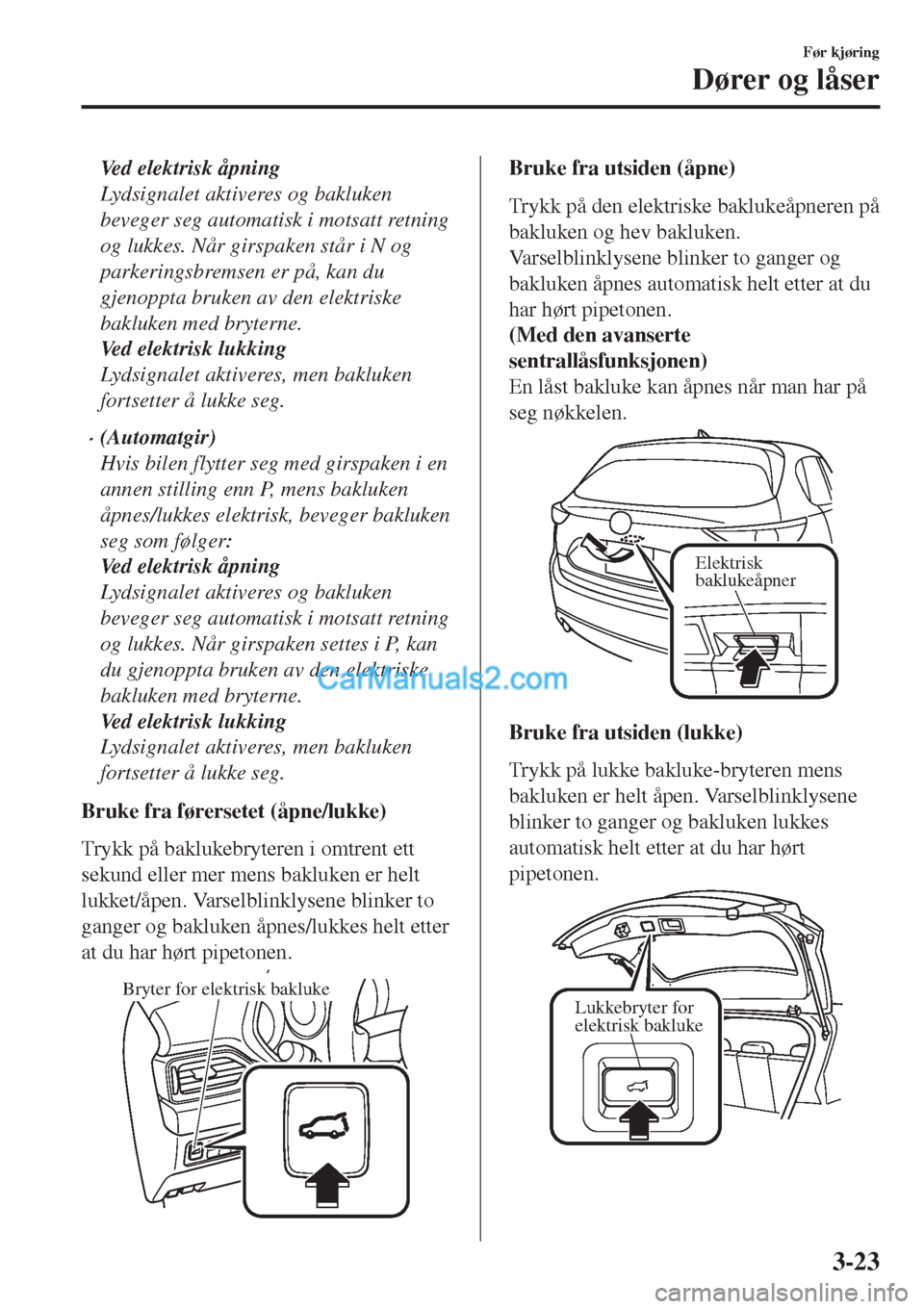

Ved elektrisk åpning
Lydsignalet aktiveres og bakluken
beveger seg automatisk i motsatt retning
og lukkes. Når girspaken står i N og
parkeringsbremsen er på, kan du
gjenoppta bruken av den elektriske
bakluken med bryterne.
Ved elektrisk lukking
Lydsignalet aktiveres, men bakluken
fortsetter å lukke seg.
•(Automatgir)
Hvis bilen flytter seg med girspaken i en
annen stilling enn P, mens bakluken
åpnes/lukkes elektrisk, beveger bakluken
seg som følger:
Ved elektrisk åpning
Lydsignalet aktiveres og bakluken
beveger seg automatisk i motsatt retning
og lukkes. Når girspaken settes i P, kan
du gjenoppta bruken av den elektriske
bakluken med bryterne.
Ved elektrisk lukking
Lydsignalet aktiveres, men bakluken
fortsetter å lukke seg.
Bruke fra førersetet (åpne/lukke)
Trykk på baklukebryteren i omtrent ett
sekund eller mer mens bakluken er helt
lukket/åpen. Varselblinklysene blinker to
ganger og bakluken åpnes/lukkes helt etter
at du har hørt pipetonen.
Bryter for elektrisk bakluke
Bruke fra utsiden (åpne)
Trykk på den elektriske baklukeåpneren på
bakluken og hev bakluken.
Varselblinklysene blinker to ganger og
bakluken åpnes automatisk helt etter at du
har hørt pipetonen.
(Med den avanserte
sentrallåsfunksjonen)
En låst bakluke kan åpnes når man har på
seg nøkkelen.
Elektrisk
baklukeåpner
Bruke fra utsiden (lukke)
Trykk på lukke bakluke-bryteren mens
bakluken er helt åpen. Varselblinklysene
blinker to ganger og bakluken lukkes
automatisk helt etter at du har hørt
pipetonen.
Lukkebryter for
elektrisk bakluke
Før kjøring
Dører og låser
3-23

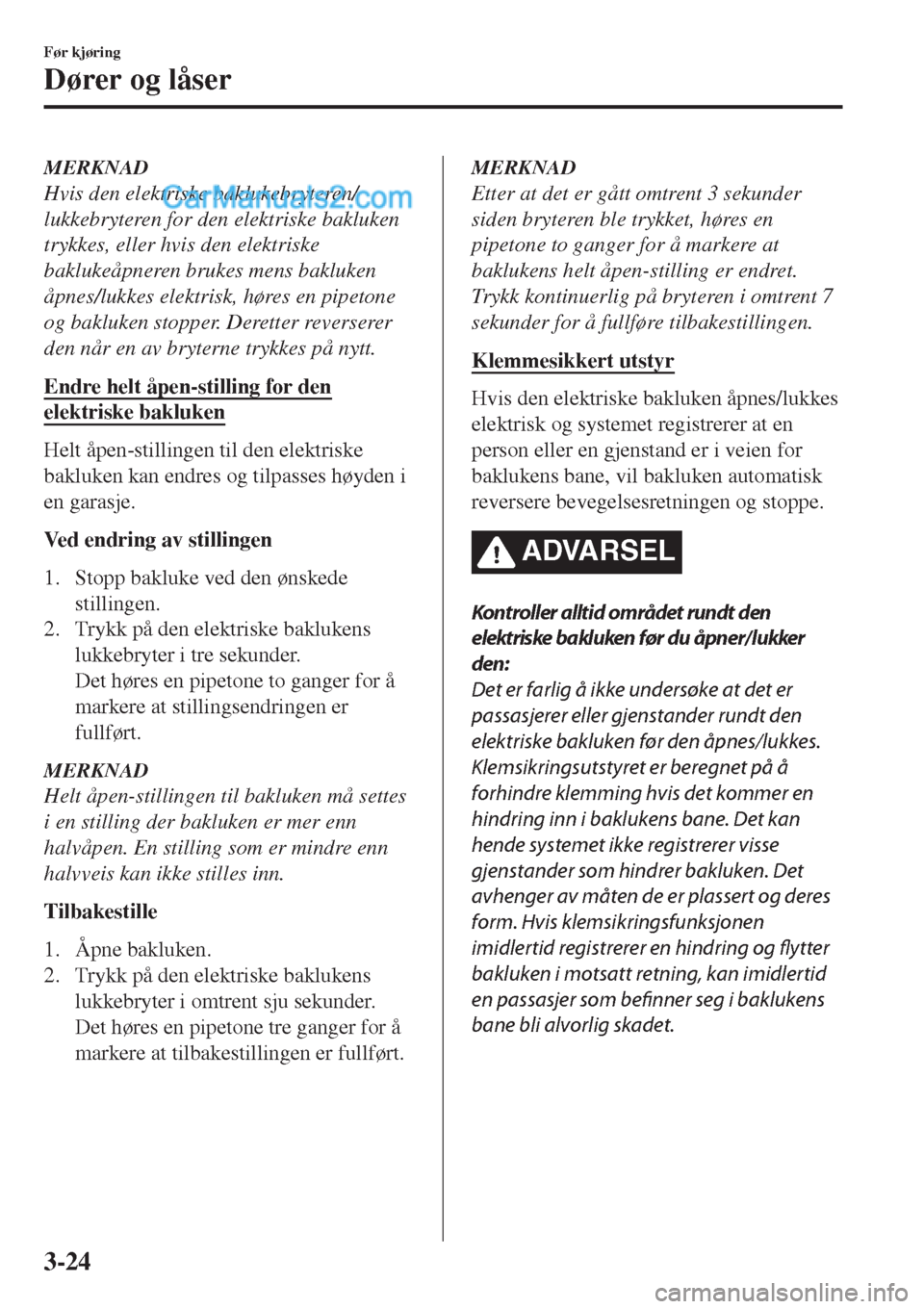

MERKNAD
Hvis den elektriske baklukebryteren/
lukkebryteren for den elektriske bakluken
trykkes, eller hvis den elektriske
baklukeåpneren brukes mens bakluken
åpnes/lukkes elektrisk, høres en pipetone
og bakluken stopper. Deretter reverserer
den når en av bryterne trykkes på nytt.
Endre helt åpen-stilling for den
elektriske bakluken
Helt åpen-stillingen til den elektriske
bakluken kan endres og tilpasses høyden i
en garasje.
Ved endring av stillingen
1. Stopp bakluke ved den ønskede
stillingen.
2. Trykk på den elektriske baklukens
lukkebryter i tre sekunder.
Det høres en pipetone to ganger for å
markere at stillingsendringen er
fullført.
MERKNAD
Helt åpen-stillingen til bakluken må settes
i en stilling der bakluken er mer enn
halvåpen. En stilling som er mindre enn
halvveis kan ikke stilles inn.
Tilbakestille
1. Åpne bakluken.
2. Trykk på den elektriske baklukens
lukkebryter i omtrent sju sekunder.
Det høres en pipetone tre ganger for å
markere at tilbakestillingen er fullført.
MERKNAD
Etter at det er gått omtrent 3 sekunder
siden bryteren ble trykket, høres en
pipetone to ganger for å markere at
baklukens helt åpen-stilling er endret.
Trykk kontinuerlig på bryteren i omtrent 7
sekunder for å fullføre tilbakestillingen.
Klemmesikkert utstyr
Hvis den elektriske bakluken åpnes/lukkes
elektrisk og systemet registrerer at en
person eller en gjenstand er i veien for
baklukens bane, vil bakluken automatisk
reversere bevegelsesretningen og stoppe.
ADVARSEL
Kontroller alltid området rundt den
elektriske bakluken før du åpner/lukker
den:
Det er farlig å ikke undersøke at det er
passasjerer eller gjenstander rundt den
elektriske bakluken før den åpnes/lukkes.
Klemsikringsutstyret er beregnet på å
forhindre klemming hvis det kommer en
hindring inn i baklukens bane. Det kan
hende systemet ikke registrerer visse
gjenstander som hindrer bakluken. Det
avhenger av måten de er plassert og deres
form. Hvis klemsikringsfunksjonen
imidlertid registrerer en hindring og flytter
bakluken i motsatt retning, kan imidlertid
en passasjer som befinner seg i baklukens
bane bli alvorlig skadet.
Før kjøring
Dører og låser
3-24
