9–7
Technische gegevens
Technische gegevens
Gebruik geen olie die niet voldoet aan de hierboven vermelde speci¿ caties of vereisten.
Gebruik van ongeschikte olie kan motorschade veroorzaken welke niet door de Mazda
garantie wordt gedekt.

Smeermiddel Classi¿ catie
Koelvloeistof Type FL-22
Handgeschakelde versnellingsbakolie API Service GL-4
SAE 75W-80
Automatische transmissievloeistof Originele Mazda Olie ATF-FZ
Tussenbakolie Mazda Long Life Hypoïde Tandwielolie SG1
Achterdifferentieelolie Mazda Long Life Hypoïde Tandwielolie SG1
Rem/koppelingsvloeistof SAE J1703 of FMVSS116 DOT-3 of DOT-4

Inhouden
(Hoeveelheden zijn bij benadering)
Onderwerp Inhoud
Motorolie
SKYACTIV-G
2.0 Met vernieuwing olie¿ lter 4,2 liter
Zonder vernieuwing olie¿ lter 4,0 liter
SKYACTIV-G
2.5 Met vernieuwing olie¿ lter 4,5 liter
Zonder vernieuwing olie¿ lter 4,3 liter
SKYACTIV-D
2.2 Met vernieuwing olie¿ lter 5,1 liter
Zonder vernieuwing olie¿ lter 4,8 liter
Koelvloeistof
SKYACTIV-G
2.0
Handgeschakelde
versnellingsbak Model met links stuur 7,0 liter
Model met rechts stuur 6,8 liter
Automatische
transmissie Israël 7,3 liter
Behalve
bovengenoemde Model met links stuur 7,2 liter
Model met rechts stuur 7,1 liter
SKYACTIV-G
2.5 Model met links stuur 7,4 liter
Model met rechts stuur 7,2 liter
SKYACTIV-D
2.2
Handgeschakelde
versnellingsbak Model met links stuur 8,5 liter
Model met rechts stuur 8,6 liter
Automatische
transmissie Europa Model met links stuur 8,6 liter
Model met rechts stuur 8,8 liter
Behalve
bovengenoemde Model met links stuur 8,7 liter
Model met rechts stuur 8,9 liter
Handgeschakelde
versnellingsbakolie SKYACTIV-G
2.0 2WD 1,65 liter
4WD 1,70 liter
SKYACTIV-D 2.2 2,40 liter

9–8
Technische gegevens
Technische gegevens
Onderwerp Inhoud
Automatische
transmissievloeistof SKYACTIV-G 2.0, SKYACTIV-G 2.5 7,8 liter
SKYACTIV-D 2.2 8,0 liter
Tussenbakolie 0,45 liter
Achterdifferentieelolie 0,35 liter
Brandstoftank 2WD 56,0 liter
4WD 58,0 liter
Controleer altijd het oliepeil en de vloeistofniveaus met behulp van de peilstokken of de
reservoirmeters.

Afmetingen
Onderwerp Voertuigspeci¿ catie
Totale lengte 4.550 mm
Totale breedte 1.840 mm
Totale hoogte Model met 17 inch velg 1.675 mm
Model met 19 inch velg 1.680 mm
Spoorbreedte,
voor Voertuig met 17-inch stalen
velgen 1.585 mm
Voertuig met 17-inch
aluminium velgen 1.595 mm
Voertuig met 19-inch
aluminium velgen 1.595 mm
Spoorbreedte,
achter Voertuig met 17-inch stalen
velgen 1.585 mm
Voertuig met 17-inch
aluminium velgen 1.595 mm
Voertuig met 19-inch
aluminium velgen 1.595 mm
Wielbasis 2.700 mm

9–9
Technische gegevens
Technische gegevens
*Some models.
Gloeilampen
Buitenverlichting
Gloeilamp Categorie
Watt UNECE *1 (SAE)
Koplampen Grootlicht LED *2 — (—)
Dimlicht LED *2 — (—)
Dagverlichting
* LED type LED *2 — (—)
Gloeilamp type 21/5 W21/5W (7443)
Positielampen LED type LED
*2 — (—)
Gloeilamp type 5 W5W (—)
Voorste richtingaanwijzerlampen 21 WY21W (7443NA)
Mistlampen voor
* LED *2 — (—)
Zijrichtingaanwijzerlampen LED *2 — (—)
Middelste remlicht LED *2 — (—)
Achterste richtingaanwijzerlampen 21 WY21W (7443NA)
Lampen van rem-/
achterlichten LED type LED
*2 — (—)
Gloeilamp type 21/5 W21/5W (7443)
Achteruitrijlampen LED
*2 — (—)
Mistachterlicht * 21 W21W (7440)
Kentekenplaatlampen 5 W5W (—)
*1 UNECE staat voor Economische Raad van de Verenigde Naties voor Europa (United Nations Economic
Commission for Europe).
*2 LED is de afkorting voor Licht Emitterende Diode.


Interieurverlichting
Gloeilamp Categorie
Watt UNECE *1 (SAE)
Bagageruimteverlichting 8 —
Plafondlamp (Voor)/Kaartleeslampen 8 —
Achterste kaartleeslampen 8 —
Make-up spiegeltje verlichtingen
* 2 —
*1 UNECE staat voor Economische Raad van de Verenigde Naties voor Europa (United Nations Economic
Commission for Europe).
*2 LED is de afkorting voor Licht Emitterende Diode.

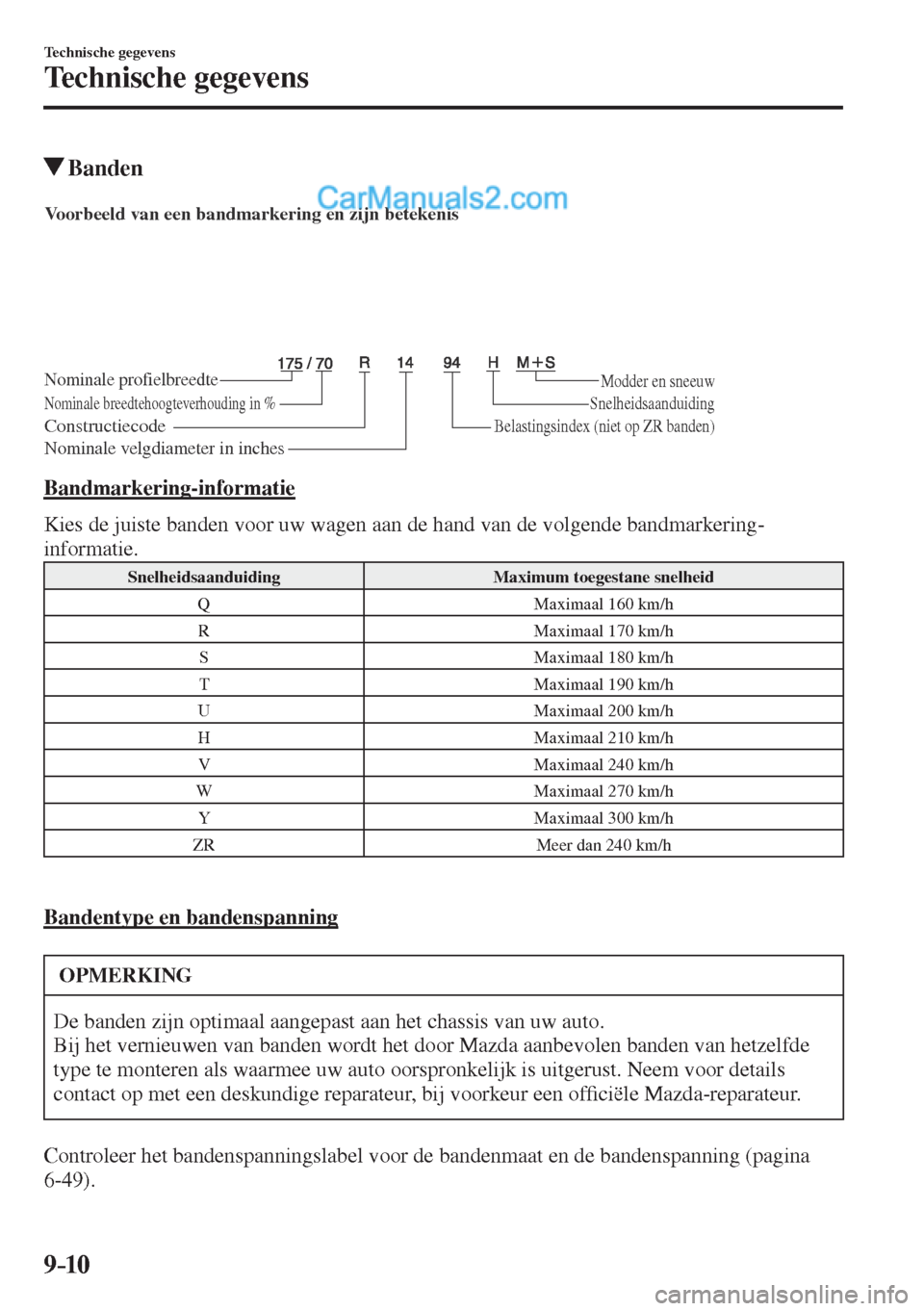

9–10
Technische gegevens
Technische gegevens
Banden

Voorbeeld van een bandmarkering en zijn betekenis
Nominale profielbreedte
Nominale breedtehoogteverhouding in %
Constructiecode
Modder en sneeuw
Snelheidsaanduiding
Belastingsindex (niet op ZR banden)
Nominale velgdiameter in inches
Bandmarkering-informatie
Kies de juiste banden voor uw wagen aan de hand van de volgende bandmarkering-
informatie.
Snelheidsaanduiding Maximum toegestane snelheid
Q Maximaal 160 km/h
R Maximaal 170 km/h
S Maximaal 180 km/h
T Maximaal 190 km/h
U Maximaal 200 km/h
H Maximaal 210 km/h
V Maximaal 240 km/h
W Maximaal 270 km/h
Y Maximaal 300 km/h
ZR Meer dan 240 km/h

Bandentype en bandenspanning
OPMERKING
De banden zijn optimaal aangepast aan het chassis van uw auto.
Bij het vernieuwen van banden wordt het door Mazda aanbevolen banden van hetzelfde
type te monteren als waarmee uw auto oorspronkelijk is uitgerust. Neem voor details
contact op met een deskundige reparateur, bij voorkeur een of¿ ciële Mazda-reparateur.
Controleer het bandenspanningslabel voor de bandenmaat en de bandenspanning (pagina
6-49 ).

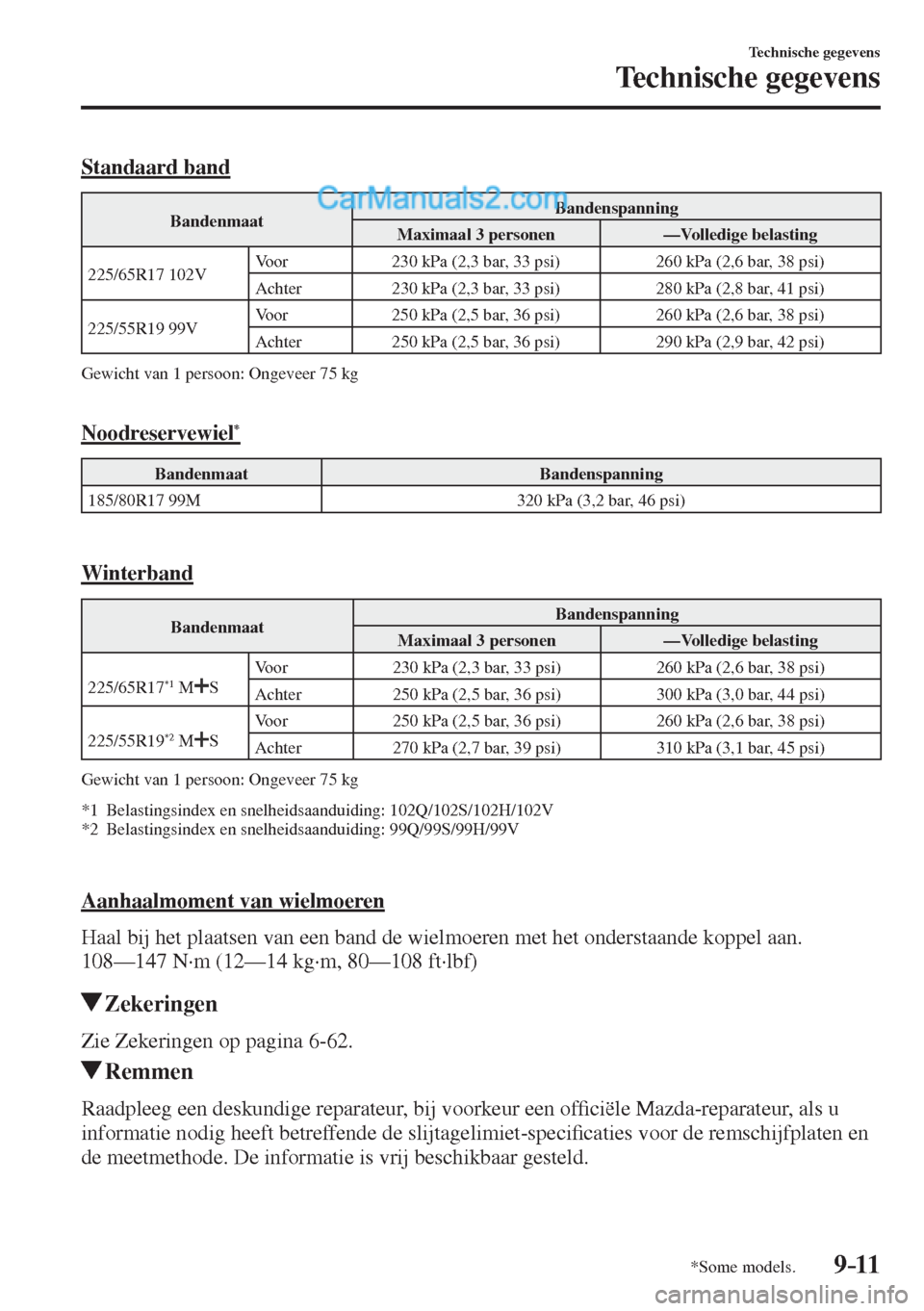

9–11
Technische gegevens
Technische gegevens
*Some models.
Standaard band
Bandenmaat Bandenspanning
Maximaal 3 personen —Volledige belasting
225/65R17 102V Voor 230 kPa (2,3 bar, 33 psi) 260 kPa (2,6 bar, 38 psi)
Achter 230 kPa (2,3 bar, 33 psi) 280 kPa (2,8 bar, 41 psi)
225/55R19 99V Voor 250 kPa (2,5 bar, 36 psi) 260 kPa (2,6 bar, 38 psi)
Achter 250 kPa (2,5 bar, 36 psi) 290 kPa (2,9 bar, 42 psi)
Gewicht van 1 persoon: Ongeveer 75 kg

Noodreservewiel
*
Bandenmaat Bandenspanning
185/80R17 99M 320 kPa (3,2 bar, 46 psi)

Winterband
Bandenmaat Bandenspanning
Maximaal 3 personen —Volledige belasting
225/65R17
*1 M S Voor 230 kPa (2,3 bar, 33 psi) 260 kPa (2,6 bar, 38 psi)
Achter 250 kPa (2,5 bar, 36 psi) 300 kPa (3,0 bar, 44 psi)
225/55R19
*2 M S Voor 250 kPa (2,5 bar, 36 psi) 260 kPa (2,6 bar, 38 psi)
Achter 270 kPa (2,7 bar, 39 psi) 310 kPa (3,1 bar, 45 psi)
Gewicht van 1 persoon: Ongeveer 75 kg
*1 Belastingsindex en snelheidsaanduiding: 102Q/102S/102H/102V
*2 Belastingsindex en snelheidsaanduiding: 99Q/99S/99H/99V


Aanhaalmoment van wielmoeren
Haal bij het plaatsen van een band de wielmoeren met het onderstaande koppel aan.
108—147 N·m (12—14 kg·m, 80—108 ft·lbf)
Zekeringen
Zie Zekeringen op pagina 6-62 .
Remmen
Raadpleeg een deskundige reparateur, bij voorkeur een of¿ ciële Mazda-reparateur, als u
informatie nodig heeft betreffende de slijtagelimiet-speci¿ caties voor de remschijfplaten en
de meetmethode. De informatie is vrij beschikbaar gesteld.

9–12
Technische gegevens
Gebruikersinstellingen
Gebruikersinstellingen
De volgende gebruikersinstellingen kunnen ingesteld of gewijzigd worden door de klant of
een of¿ ciële Mazda reparateur. Raadpleeg een of¿ ciële Mazda reparateur voor details.
Sommige van de gebruikersinstellingen kunnen ook door de klant gewijzigd worden,
afhankelijk van de instelling.
Gebruikersinstellingen en overige instellingen die gewijzigd kunnen worden verschillen
afhankelijk van de bestemming en de speci¿ catie.
Methode voor wijzigen van instellingen

Instellingen kunnen worden gewijzigd door bediening van het
middendisplayscherm.
A: Zie Instellingen op pagina 5-148 .
B: Zie Brandstofverbruikmonitor op pagina 4-119 .
C: Zie Active Driving Display op pagina 4-49 .

Instellingen kunnen worden gewijzigd door bediening van de schakelaars van het
voertuig.
D: Zie Automatische vergrendel-/ontgrendelfunctie op pagina 3-20 .
E: Zie Zender op pagina 3-5 .
F: Zie voor Vergrendelen, ontgrendelen met de verzoekschakelaar (Met geavanceerde
afstandbediende portiervergrendelingsfunctie) op pagina 3-16 .

Instellingen kunnen gewijzigd worden door een of¿ ciële Mazda-reparateur.
Onderwerp Bijzonderheid Fabrieksinstelling Beschikbare
instellingen
Methode
voor
wijzigen
van
instellingen

Veiligheid
Geavanceerde
stadsverkeer-
remassistent
(Advanced
SCBS) (Behalve
Indonesië en
Taiwan) (pagina
4-224 )
Smart Brake
Support
remhulpsysteem
(SBS) (pagina
4-238 ) Het systeem kan zodanig gewijzigd worden
dat de geavanceerde stadsverkeer-remassistent
(geavanceerde SCBS) niet functioneert.
*1 Aan Aan/Uit A —

De afstand waarbij de botsingwaarschuwing
wordt geactiveerd kan worden veranderd. Midden Vlakbij/
Midden/Ver A —


Het volume van de botsingwaarschuwing kan
veranderd worden. Hoog Hoog/Laag/Uit A —

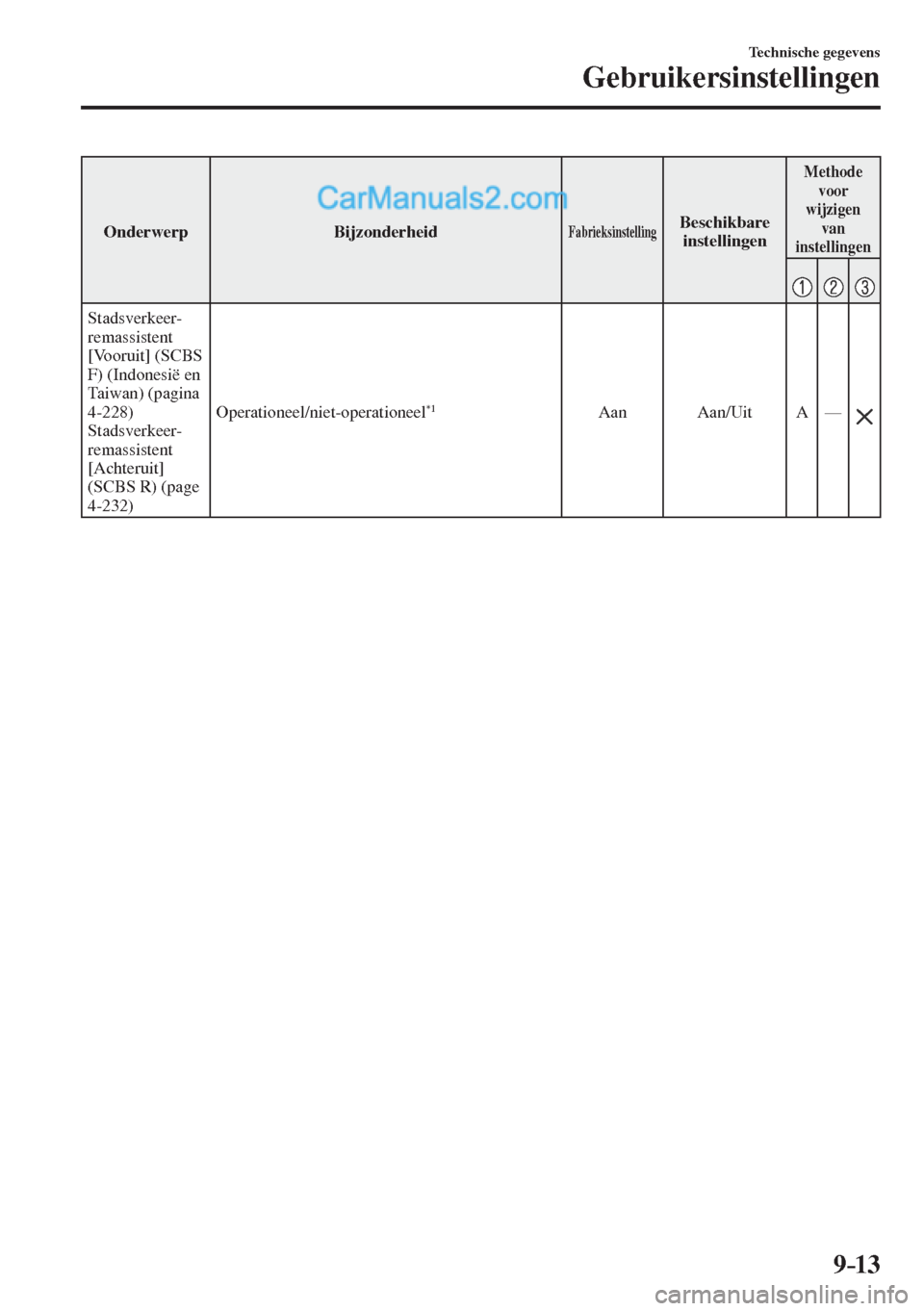

9–13
Technische gegevens
Gebruikersinstellingen
Onderwerp Bijzonderheid Fabrieksinstelling Beschikbare
instellingen
Methode
voor
wijzigen
van
instellingen

Stadsverkeer-
remassistent
[Vooruit] (SCBS
F) (Indonesië en
Taiwan) (pagina
4-228 )
Stadsverkeer-
remassistent
[Achteruit]
(SCBS R) (page
4-232 ) Operationeel/niet-operationeel
*1 Aan Aan/Uit A —

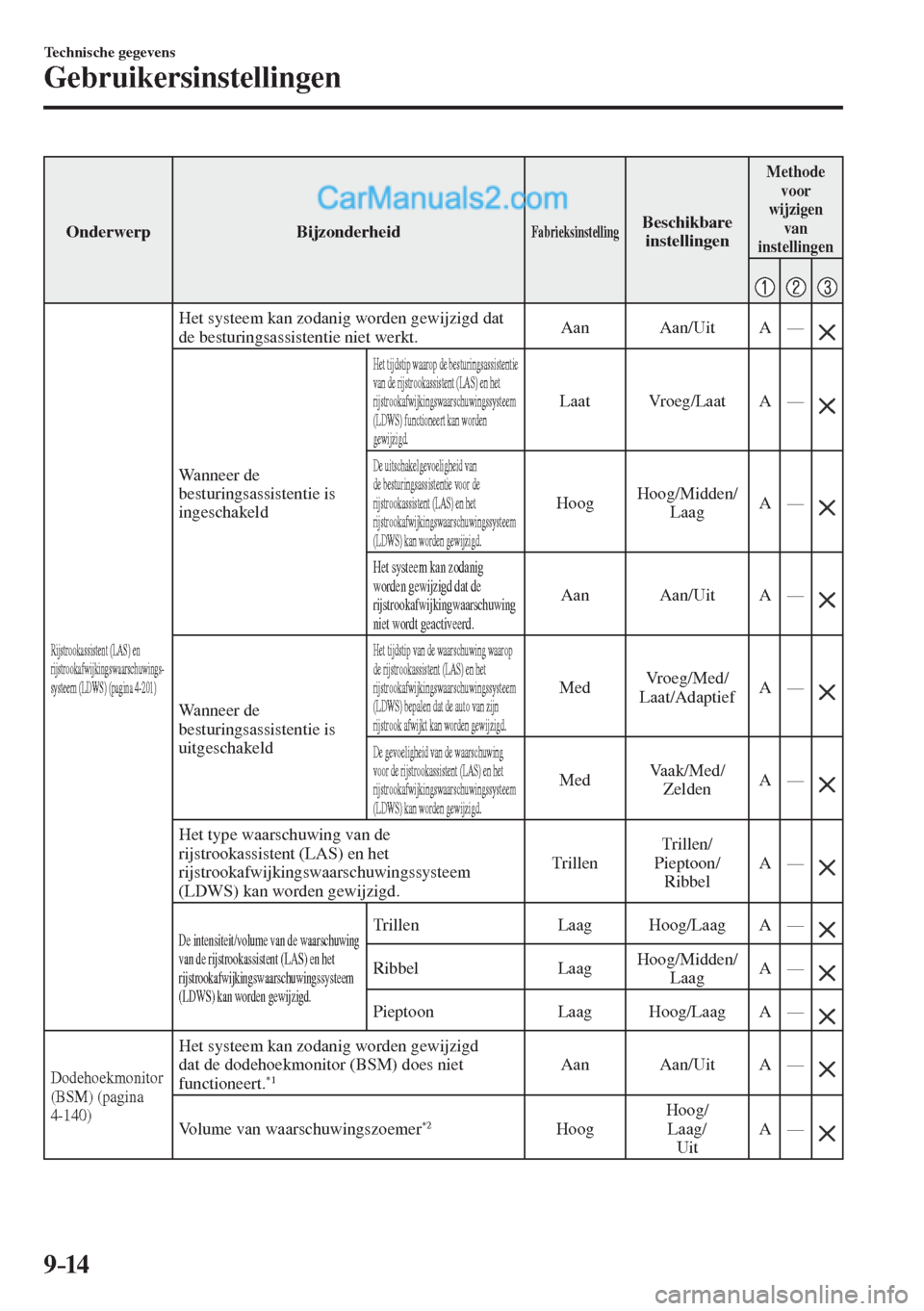

9–14
Technische gegevens
Gebruikersinstellingen
Onderwerp Bijzonderheid Fabrieksinstelling Beschikbare
instellingen
Methode
voor
wijzigen
van
instellingen

Rijstrookassistent (LAS) en
rijstrookafwijkingswaarschuwings-
systeem (LDWS) (pagina 4-201 )
Het systeem kan zodanig worden gewijzigd dat
de besturingsassistentie niet werkt. Aan Aan/Uit A —

Wanneer de
besturingsassistentie is
ingeschakeld
Het tijdstip waarop de besturingsassistentie
van de rijstrookassistent (LAS) en het
rijstrookafwijkingswaarschuwingssysteem
(LDWS) functioneert kan worden
gewijzigd.
Laat Vroeg/Laat A —

De uitschakelgevoeligheid van
de besturingsassistentie voor de
rijstrookassistent (LAS) en het
rijstrookafwijkingswaarschuwingssysteem
(LDWS) kan worden gewijzigd.
Hoog Hoog/Midden/
Laag A —

Het systeem kan zodanig
worden gewijzigd dat de
rijstrookafwijkingwaarschuwing
niet wordt geactiveerd.
Aan Aan/Uit A —

Wanneer de
besturingsassistentie is
uitgeschakeld
Het tijdstip van de waarschuwing waarop
de rijstrookassistent (LAS) en het
rijstrookafwijkingswaarschuwingssysteem
(LDWS) bepalen dat de auto van zijn
rijstrook afwijkt kan worden gewijzigd.
Med Vroeg/Med/
Laat/Adaptief A —

De gevoeligheid van de waarschuwing
voor de rijstrookassistent (LAS) en het
rijstrookafwijkingswaarschuwingssysteem
(LDWS) kan worden gewijzigd.
Med Vaak/Med/
Zelden A —

Het type waarschuwing van de
rijstrookassistent (LAS) en het
rijstrookafwijkingswaarschuwingssysteem
(LDWS) kan worden gewijzigd. Trillen Trillen/
Pieptoon/
Ribbel A —


De intensiteit/volume van de waarschuwing
van de rijstrookassistent (LAS) en het
rijstrookafwijkingswaarschuwingssysteem
(LDWS) kan worden gewijzigd. Trillen Laag Hoog/Laag A —

Ribbel Laag Hoog/Midden/
Laag A —


Pieptoon Laag Hoog/Laag A —


Dodehoekmonitor
(BSM) (pagina
4-140 )
Het systeem kan zodanig worden gewijzigd
dat de dodehoekmonitor (BSM) does niet
functioneert.
*1 Aan Aan/Uit A —

Volume van waarschuwingszoemer
*2 Hoog Hoog/
Laag/
Uit A —

9–15
Technische gegevens
Gebruikersinstellingen
Onderwerp Bijzonderheid Fabrieksinstelling Beschikbare
instellingen
Methode
voor
wijzigen
van
instellingen

Afstandherkenningshulp-
systeem(DRSS) (pagina
4-155 )
Het systeem kan zodanig worden gewijzigd dat
het Afstandherkenningshulpsysteem (DRSS) niet
functioneert.
*1 Aan Aan/Uit A —

De afstand waarbij het voorliggend voertuig
aangegeven in de display oranje oplicht kan
gewijzigd worden. Dicht Veraf/Medium/
Dicht A —


Vermoeidheidswaarschuwing
(DAA) (pagina 4-160 ) Het systeem kan zodanig gewijzigd worden dat
de vermoeidheidswaarschuwing (DAA) niet
werkt.
*1 Aan Aan/Uit A —

Verkeersbordherkenning-
systeem (TSR) *3 (pagina
4-147 )
Het verkeersbordherkenningsysteem (TSR) kan
op buiten werking ingesteld worden. *1 Aan Aan/Uit A —

Het waarschuwingspatroon voor de
waarschuwing te hoge snelheid kan worden
gewijzigd. Uit Uit/
Visueel/
Audio en
visueel A —


Het activeringstijdstip voor de waarschuwing te
hoge snelheid kan worden gewijzigd.
0 0/ 5/ 10 A —

Parkeersensorsysteem
(pagina 4-284 ) Weergave/geen weergave Aan Aan/Uit A —

Auto
Portiersloten
(pagina 3-20 ) Werkingsvoorwaarde van automatische
vergrendel-/ontgrendelfunctie Dicht:
Rijden
Open:
Contact aan Uit/
Vergrendelen:
Tijdens het
rijden/
Dicht: Rijden
Open: Contact
aan/
Slot: Van de
parkeerstand
zetten/
Dicht: uit
P-stand. Open:
In P-stand/
Vergr: rijden.
Ontgr:
geparkeerd A D


Afstandbediende
portiervergrendeling
(pagina 3-4 ) Tijd voor automatische portiervergrendeling 30 seconden 90 seconden/
60 seconden/
30 seconden A —

9–16
Technische gegevens
Gebruikersinstellingen
Onderwerp Bijzonderheid Fabrieksinstelling Beschikbare
instellingen
Methode
voor
wijzigen
van
instellingen

Geavanceerd afstandbediend
portiervergrendelingssysteem
(pagina 3-11 )
Tijd voor automatische portiervergrendeling 30 seconden 90 seconden/
60 seconden/
30 seconden A —

Automatische vergrendelfunctie operationeel/
niet-operationeel Uit Aan/Uit A —


Volume van zoemer
bij vergrendelen/
ontgrendelen Europese modellen Uit Hoog/
Medium/
Laag/
Uit A E,
F

Behalve Europese
modellen Medium Hoog/
Medium/
Laag/
Uit A E,
F

Instapverlichtingssysteem
(pagina 5-172 )
Tijd totdat interieurverlichting uitgaat na sluiten
van portier 15 seconden 60 seconden/
30 seconden/
15 seconden/
7,5 seconden A —

Tijd totdat interieurverlichting automatisch
uitgaat wanneer een portier niet goed gesloten is 30 minuten 60 minuten/
30 minuten/
10 minuten A —


Automatische
ruitenwisserregeling
(pagina 4-88 ) Operationeel/niet-operationeel Aan Aan/Uit *4 A —

Dagverlichting
(pagina 4-84 ) Operationeel/niet-operationeel Aan Aan/Uit — —


Automatische
verlichtingsregeling
(pagina 4-78 ) Tijdsinstelling voor inschakeling verlichting Medium Licht/
Half licht/
Medium/
Half don./
Donker A —

Aanpasbaar
voorverlichtingssysteem
(AFS) (pagina 4-132 ) Operationeel/niet-operationeel *1 Aan Aan/Uit A —

Koplampregelsysteem
(HBC) (pagina
4-133 ) Operationeel/niet-operationeel *1 Aan Aan/Uit A —

Adaptieve LED
koplampen
(ALH) (pagina
4-136 ) Operationeel/niet-operationeel
*1 Aan Aan/Uit A —
