Page 541 of 775

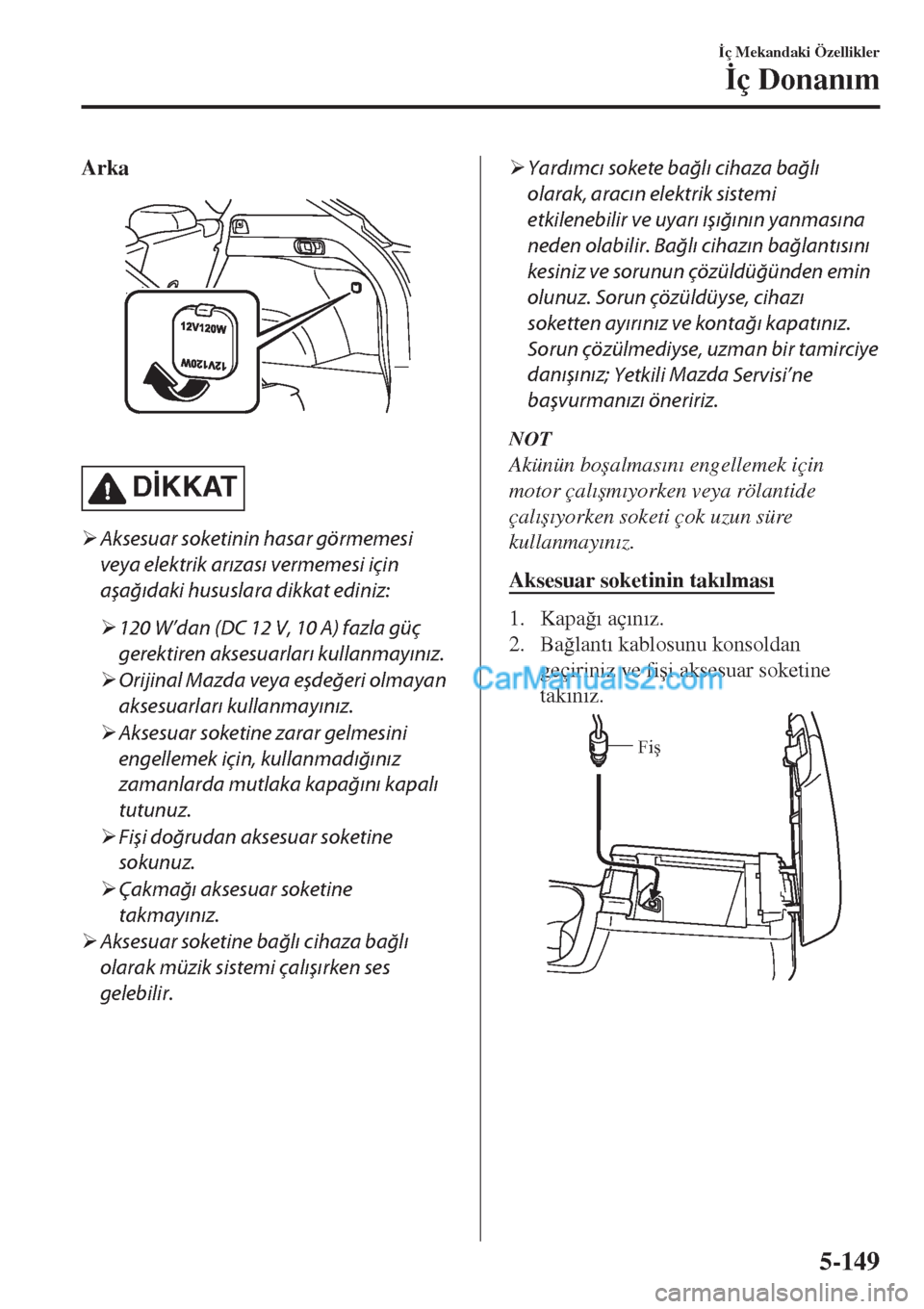

Arka
D øKKAT
¾Aksesuar soketinin hasar görmemesi
veya elektrik arızası vermemesi için
aşağıdaki hususlara dikkat ediniz:
¾120 W’dan (DC 12 V, 10 A) fazla güç
gerektiren aksesuarları kullanmayınız.
¾Orijinal Mazda veya eşdeğeri olmayan
aksesuarları kullanmayınız.
¾Aksesuar soketine zarar gelmesini
engellemek için, kullanmadığınız
zamanlarda mutlaka kapağını kapalı
tutunuz.
¾Fişi doğrudan aksesuar soketine
sokunuz.
¾Çakmağı aksesuar soketine
takmayınız.
¾Aksesuar soketine bağlı cihaza bağlı
olarak
müzik
sistemi çalışırken ses
gelebilir.
¾Yardımcı sokete bağlı cihaza bağlı
olarak, aracın elektrik sistemi
etkilenebilir ve uyarı ışığının yanmasına
neden
olabilir. Bağlı
cihazın bağlantısını
kesiniz ve sorunun çözüldüğünden emin
olunuz. Sorun çözüldüyse, cihazı
soketten ayırınız ve kontağı kapatınız.
Sorun çözülmediyse, uzman bir tamirciye
danışınız;
Yetkili Mazda
Servisi’ne
başvurmanızı öneririz.
NOT
Akünün bo úalmas Õn Õ engellemek için
motor çal Õ úm Õyorken veya rölantide
çal Õ ú Õyorken soketi çok uzun süre
kullanmay Õn Õz.
Aksesuar soketinin tak Õlmas Õ
1. Kapa ÷ Õ aç Õn Õz.
2. Ba ÷lant Õ kablosunu konsoldan
geçiriniz ve fi úi aksesuar soketine
tak Õn Õz.
Fiş
øç Mekandaki Özellikler
øç Donan Õm
5-149
Page 542 of 775

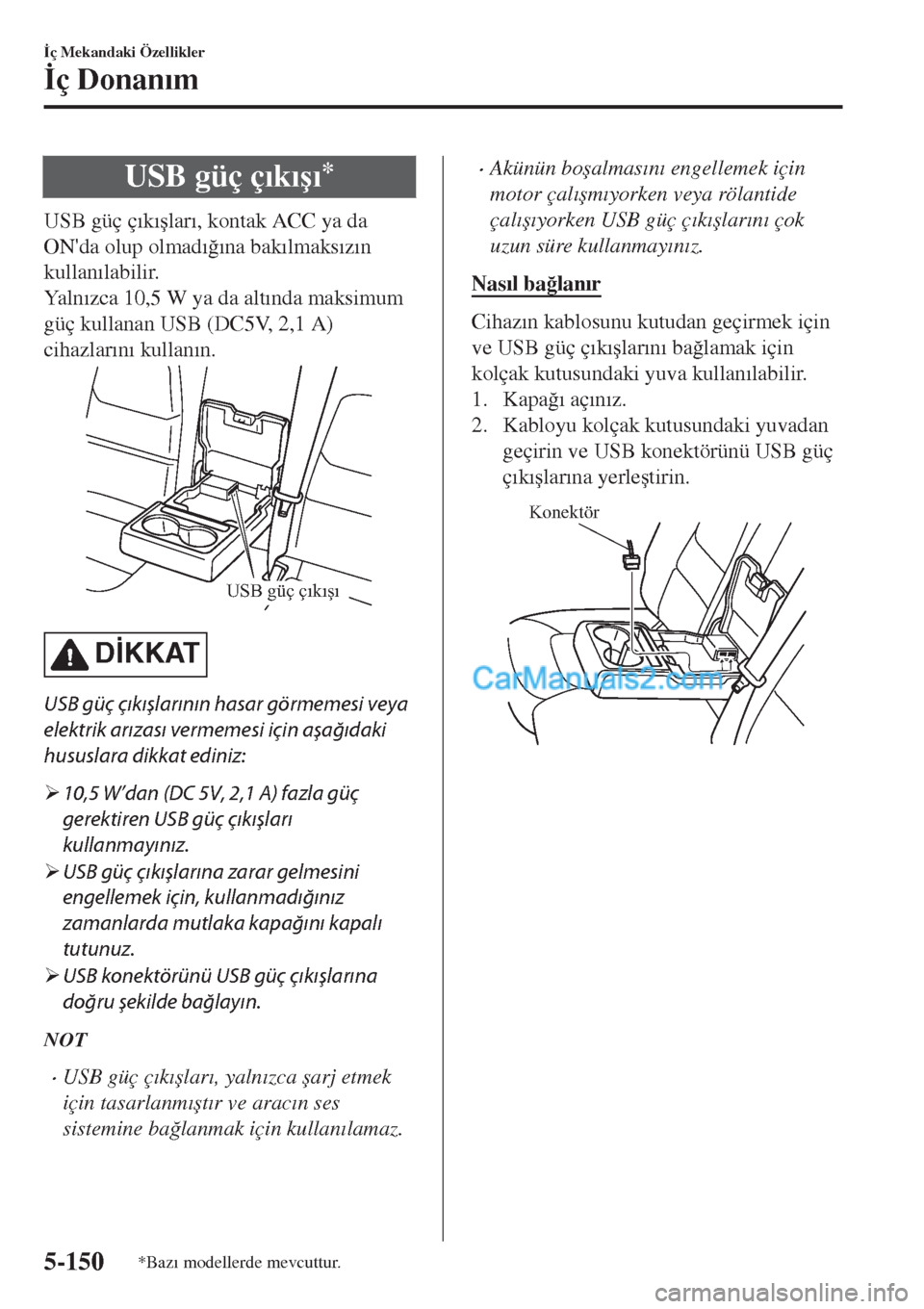

USB güç ç Õk Õ ú Õ*
USB güç ç Õk Õ úlar Õ, kontak ACC ya da
ON'da olup olmad Õ ÷ Õna bak Õlmaks Õz Õn
kullan Õlabilir.
Ya l n Õzca 10,5 W ya da alt Õnda maksimum
güç kullanan USB (DC5V, 2,1 A)
cihazlar Õn Õ kullan Õn.
USB güç çıkışı
D øKKAT
USB güç çıkışlarının hasar görmemesi veya
elektrik arızası
vermemesi
için
aşağıdaki
hususlara dikkat ediniz:
¾10,5 W’dan (DC 5V, 2,1 A) fazla güç
gerektiren USB güç çıkışları
kullanmayınız.
¾USB güç çıkışlarına zarar gelmesini
engellemek için, kullanmadığınız
zamanlarda mutlaka kapağını kapalı
tutunuz.
¾USB konektörünü USB güç çıkışlarına
doğru şekilde bağlayın.
NOT
•USB güç ç Õk Õ úlar Õ, yaln Õzca úarj etmek
için tasarlanm Õ út Õr ve arac Õn ses
sistemine ba ÷lanmak için kullan Õlamaz.
•Akünün bo úalmas Õn Õ engellemek için
motor çal Õ úm Õyorken veya rölantide
çal Õ ú Õyorken USB güç ç Õk Õ úlar Õn Õ çok
uzun süre kullanmay Õn Õz.
Nas Õl ba ÷lan Õr
Cihaz Õn kablosunu kutudan geçirmek için
ve USB güç ç Õk Õ úlar Õn Õ ba ÷lamak için
kolçak kutusundaki yuva kullan Õlabilir.
1. Kapa ÷ Õ aç Õn Õz.
2. Kabloyu kolçak kutusundaki yuvadan
geçirin ve USB konektörünü USB güç
ç Õk Õ úlar Õna yerle útirin.
Konektör
øç Mekandaki Özellikler
øç Donan Õm
5-150*Baz Õ modellerde mevcuttur.
Page 543 of 775

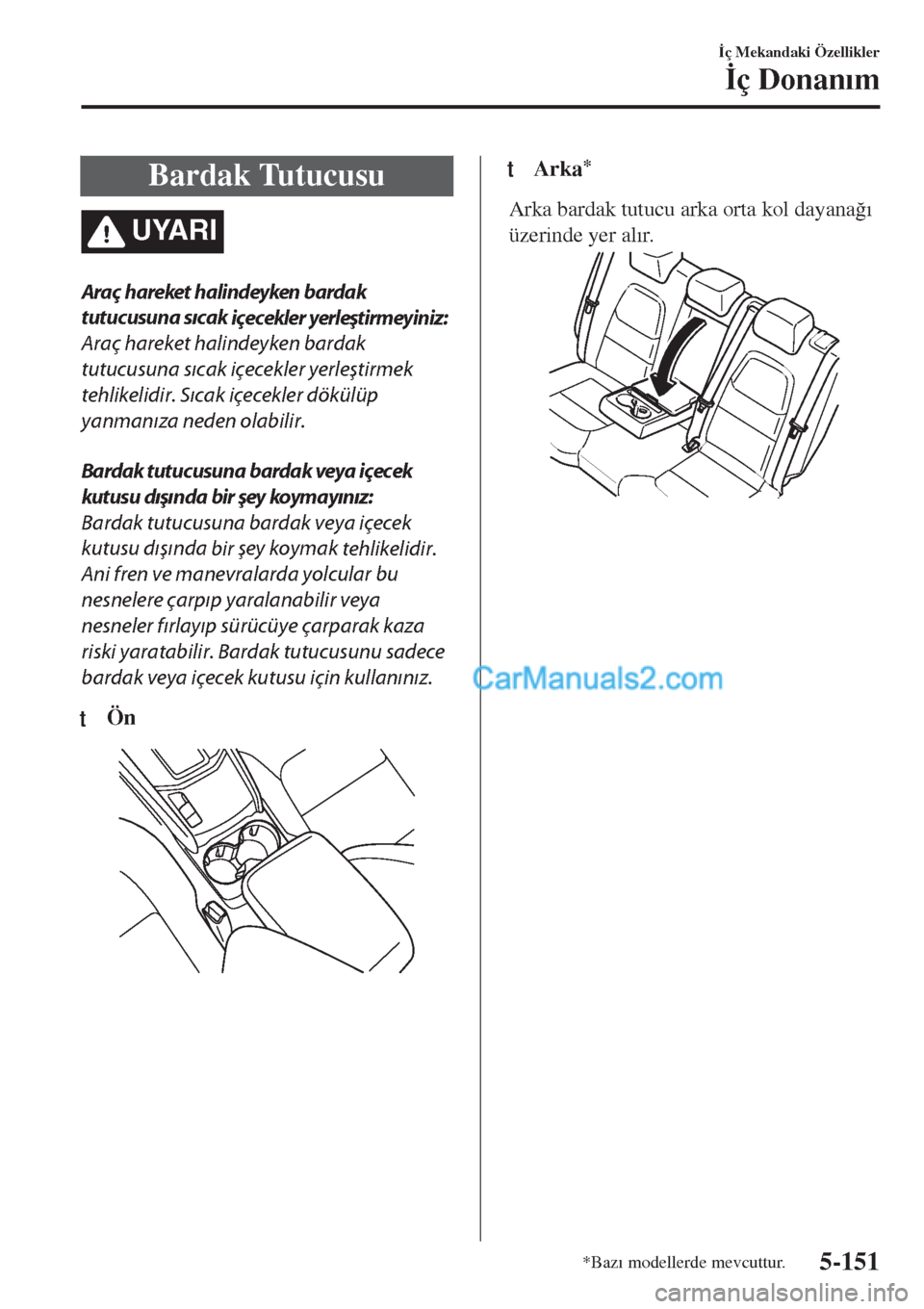

Bardak Tutucusu
UYARI
Araç hareket halindeyken bardak
tutucusuna sıcak
içecekler
yerleştirmeyiniz:
Araç hareket halindeyken bardak
tutucusuna sıcak içecekler yerleştirmek
tehlikelidir. Sıcak içecekler dökülüp
yanmanıza neden olabilir.
Bardak tutucusuna bardak veya içecek
kutusu dışında bir şey koymayınız:
Bardak tutucusuna bardak veya içecek
kutusu dışında
bir şey koymak
tehlikelidir.
Ani fren ve manevralarda yolcular bu
nesnelere çarpıp yaralanabilir veya
nesneler fırlayıp sürücüye çarparak kaza
riski yaratabilir. Bardak tutucusunu sadece
bardak veya içecek kutusu için kullanınız.
tÖn
ttArka*
Arka bardak tutucu arka orta kol dayana ÷ Õ
üzerinde yer al Õr.
øç Mekandaki Özellikler
øç Donan Õm
*Baz Õ modellerde mevcuttur.5-151
Page 544 of 775

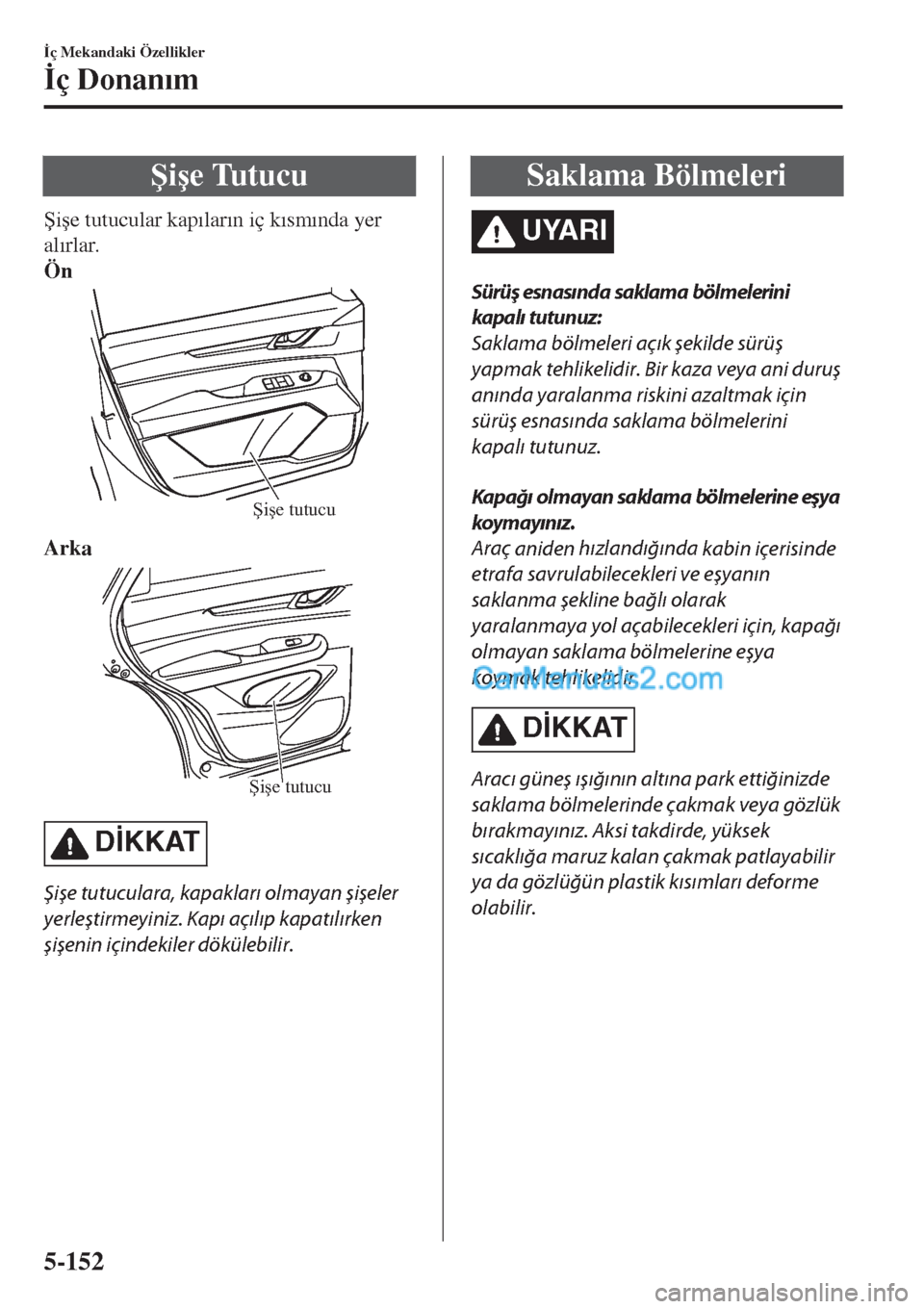

ùi úe Tutucu
ùi úe tutucular kap Õlar Õn iç k Õsm Õnda yer
al Õrlar.
Ön
Şişe tutucu
Arka
Şişe tutucu
D øKKAT
Şişe tutuculara, kapakları olmayan şişeler
yerleştirmeyiniz. Kapı açılıp kapatılırken
şişenin içindekiler dökülebilir.
Saklama Bölmeleri
UYARI
Sürüş esnasında saklama bölmelerini
kapalı tutunuz:
Saklama bölmeleri açık şekilde sürüş
yapmak tehlikelidir. Bir kaza veya ani duruş
anında yaralanma riskini azaltmak için
sürüş esnasında saklama bölmelerini
kapalı tutunuz.
Kapağı olmayan saklama bölmelerine eşya
koym ayın ız.
Araç
aniden hızlandığında
kabin
içerisinde
etrafa savrulabilecekleri ve eşyanın
saklanma şekline bağlı olarak
yaralanmaya yol açabilecekleri için, kapağı
olmayan saklama bölmelerine eşya
koymak tehlikelidir.
D øKKAT
Aracı güneş ışığının altına park ettiğinizde
saklama bölmelerinde çakmak veya gözlük
bırakmayınız. Aksi takdirde, yüksek
sıcaklığa maruz kalan çakmak patlayabilir
ya da gözlüğün plastik kısımları deforme
olabilir.
øç Mekandaki Özellikler
øç Donan Õm
5-152
Page 545 of 775
tTa v a n K o n s o l u
Bu konsol kutusu, gözlük ve di ÷er
aksesuarlar Õ saklama üzere tasarlanm Õ út Õr.
Açmak için bas Õn Õz ve b Õrak Õn Õz.
ttTorpido Gözü
Torpido gözünü açmak için kolu kendinize
do ÷ru çekiniz.
Torpido gözünü kapatmak için, torpido
gözü kapa ÷ Õn Õn ortas Õna s Õk Õca bast Õr Õn Õz.
ttOrta Konsol
Açmak için mandal Õ çekiniz.
Saklama alan Õ
Saklama tablas Õ ç Õkar Õlabilir.
Saklama alanı
ttKolçak Kutusu*
Açmak için dü ÷meye bas Õn ve kapa ÷ Õ
yukar Õ do ÷ru çekin.
øç Mekandaki Özellikler
øç Donan Õm
*Baz Õ modellerde mevcuttur.5-153
Page 546 of 775

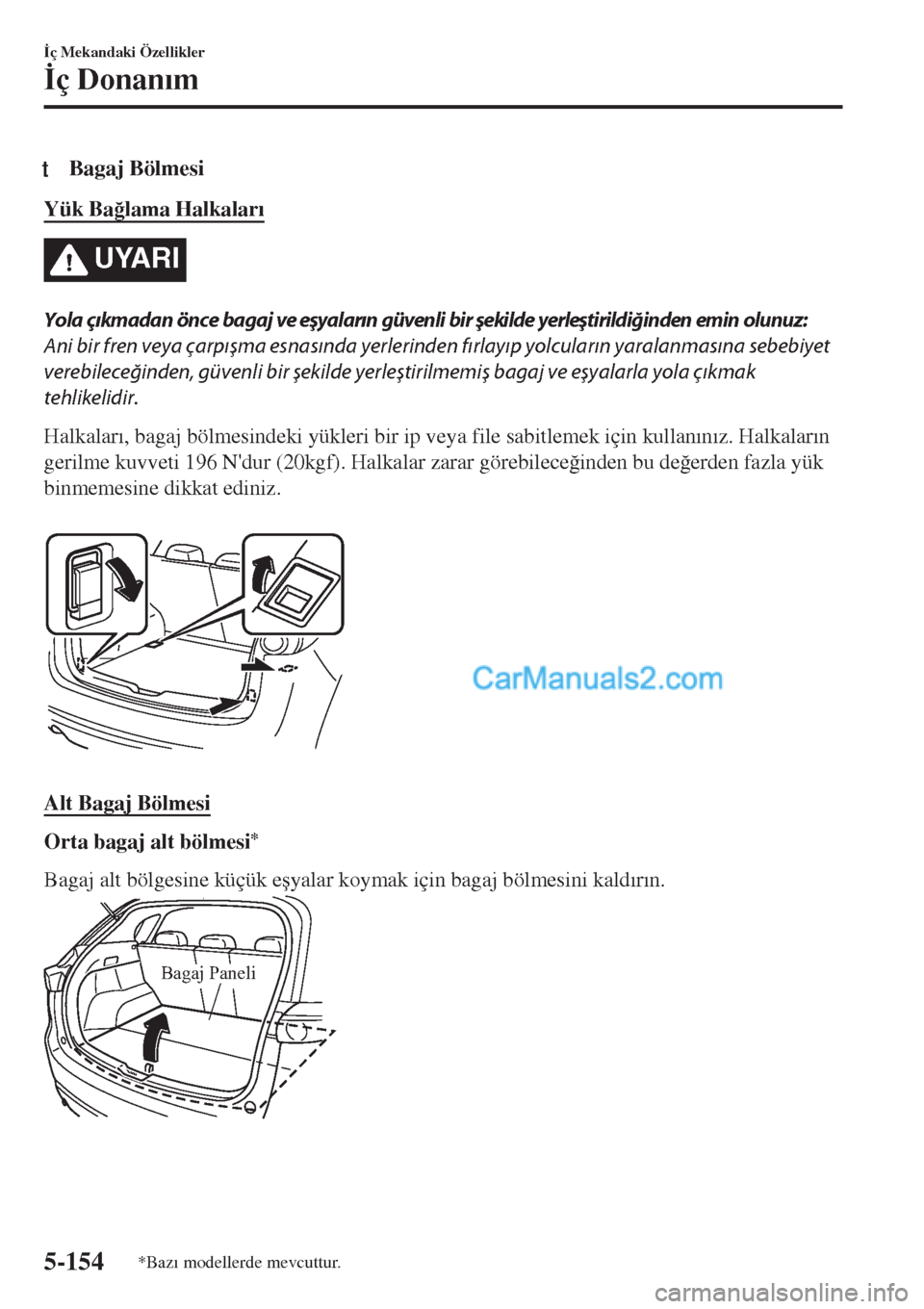

tBagaj Bölmesi
Yük Ba ÷lama Halkalar Õ
UYARI
Yola çıkmadan önce bagaj ve eşyaların güvenli bir şekilde yerleştirildiğinden emin olunuz:
Ani bir fren veya çarpışma esnasında yerlerinden fırlayıp yolcuların yaralanmasına sebebiyet
verebileceğinden, güvenli bir şekilde yerleştirilmemiş bagaj ve eşyalarla yola çıkmak
tehlikelidir.
Halkalar Õ, bagaj bölmesindeki yükleri bir ip veya file sabitlemek için kullan Õn Õz. Halkalar Õn
gerilme kuvveti 196 N'dur (20kgf). Halkalar zarar görebilece ÷inden bu de ÷erden fazla yük
binmemesine dikkat ediniz.
Alt Bagaj Bölmesi
Orta bagaj alt bölmesi*
Bagaj alt bölgesine küçük e úyalar koymak için bagaj bölmesini kald Õr Õn.
Bagaj Paneli
øç Mekandaki Özellikler
øç Donan Õm
5-154*Baz Õ modellerde mevcuttur.
Page 547 of 775

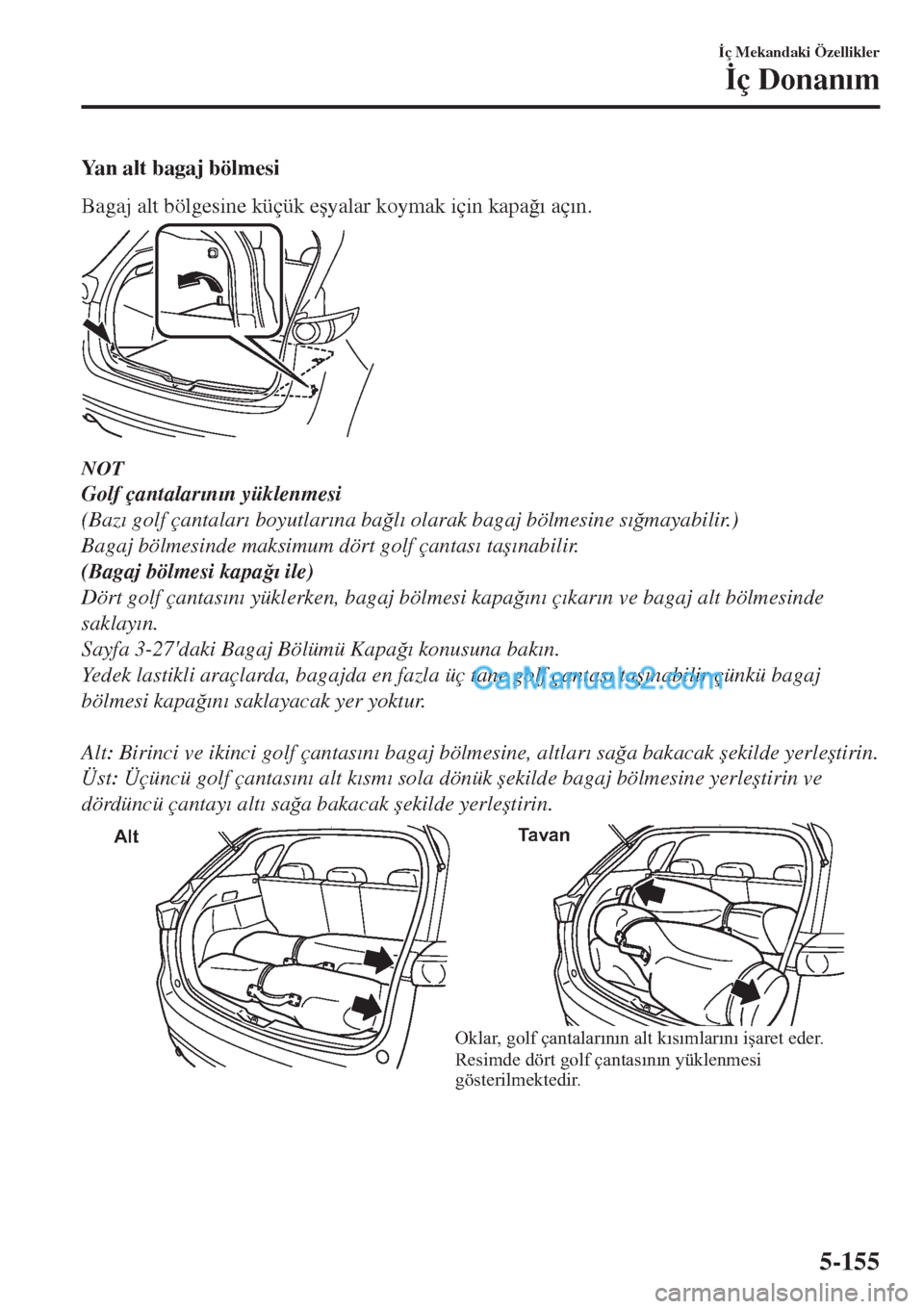

Yan alt bagaj bölmesi
Bagaj alt bölgesine küçük e úyalar koymak için kapa ÷ Õ aç Õn.
NOT
Golf çantalar Õn Õn yüklenmesi
(Baz Õ golf çantalar Õ boyutlar Õna ba ÷l Õ olarak bagaj bölmesine s Õ ÷mayabilir.)
Bagaj bölmesinde maksimum dört golf çantas Õ ta ú Õnabilir.
(Bagaj bölmesi kapa ÷ Õ ile)
Dört golf çantas Õn Õ yüklerken, bagaj bölmesi kapa ÷ Õn Õ ç Õkar Õn ve bagaj alt bölmesinde
saklay Õn.
Sayfa 3-27'daki Bagaj Bölümü Kapa ÷ Õ konusuna bak Õn.
Yedek lastikli araçlarda, bagajda en fazla üç tane golf çantas Õ ta ú Õnabilir çünkü bagaj
bölmesi kapa ÷ Õn Õ saklayacak yer yoktur.
Alt: Birinci ve ikinci golf çantas Õn Õ bagaj bölmesine, altlar Õ sa ÷a bakacak úekilde yerle útirin.
Üst: Üçüncü golf çantas Õn Õ alt k Õsm Õ sola dönük úekilde bagaj bölmesine yerle útirin ve
dördüncü çantay Õ alt Õ sa ÷a bakacak úekilde yerle útirin.
Oklar, golf çantalarının alt kısımlarını işaret eder.Tavan
Alt
Resimde dört golf çantasının yüklenmesi
gösterilmektedir.
øç Mekandaki Özellikler
øç Donan Õm
5-155
Page 548 of 775

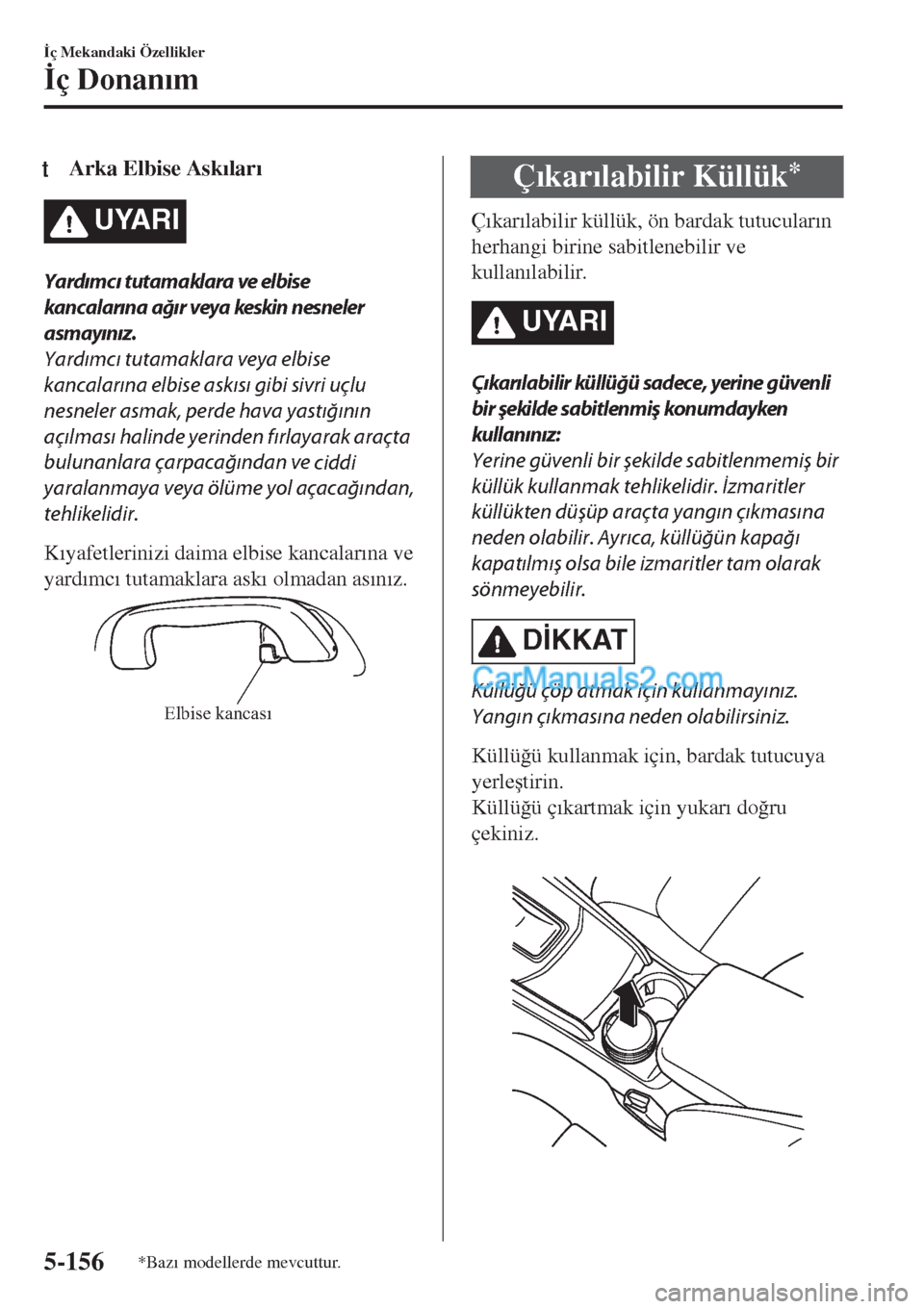

tArka Elbise Ask Õlar Õ
UYARI
Yardımcı tutamaklara ve elbise
kancalarına ağır veya keskin nesneler
asmayınız.
Yardımcı tutamaklara veya
elbise
kancalarına elbise askısı gibi sivri uçlu
nesneler asmak, perde hava yastığının
açılması halinde yerinden fırlayarak araçta
bulunanlara çarpacağından ve
ciddi
yaralanmaya veya ölüme yol açacağından,
tehlikelidir.
K Õyafetlerinizi daima elbise kancalar Õna ve
yard Õmc Õ tutamaklara ask Õ olmadan as Õn Õz.
Elbise kancası
Ç Õkar Õlabilir Küllük*
Ç Õkar Õlabilir küllük, ön bardak tutucular Õn
herhangi birine sabitlenebilir ve
kullan Õlabilir.
UYARI
Çıkarılabilir küllüğü sadece,
yerine
güvenli
bir
şekilde
sabitlenmiş konumdayken
kullanınız:
Yerine güvenli bir şekilde sabitlenmemiş bir
küllük kullanmak tehlikelidir. İzmaritler
küllükten düşüp araçta yangın çıkmasına
neden olabilir. Ayrıca, küllüğün kapağı
kapatılmış olsa bile izmaritler tam olarak
sönmeyebilir.
D øKKAT
Küllüğü çöp atmak
için kullanmayınız.
Yangın çıkmasına neden
olabilirsiniz.
Küllü ÷ü kullanmak için, bardak tutucuya
yerle útirin.
Küllü ÷ü ç Õkartmak için yukar Õ do ÷ru
çekiniz.
øç Mekandaki Özellikler
øç Donan Õm
5-156*Baz Õ modellerde mevcuttur.
Page 549 of 775

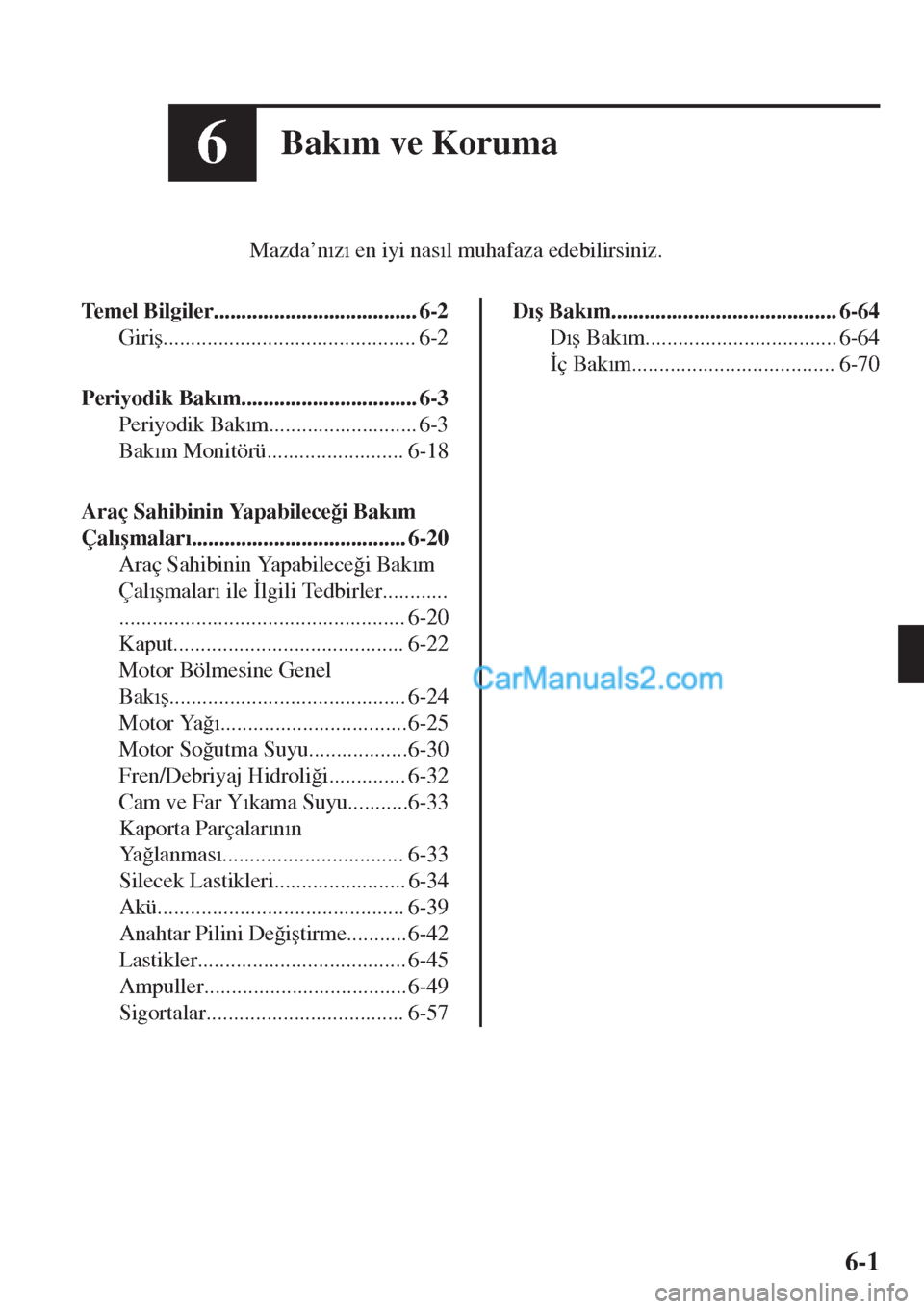

6Bak Õm ve Koruma
Mazda’n Õz Õ en iyi nas Õl muhafaza edebilirsiniz.
Temel Bilgiler..................................... 6-2
Giri ú.............................................. 6-2
Periyodik Bak Õm................................ 6-3
Periyodik Bak Õm........................... 6-3
Bak Õm Monitörü......................... 6-18
Araç Sahibinin Yapabilece ÷i Bak Õm
Çal Õ úmalar Õ....................................... 6-20
Araç Sahibinin Yapabilece ÷i Bak Õm
Çal Õ úmalar Õ ile ølgili Tedbirler............
.................................................... 6-20
Kaput.......................................... 6-22
Motor Bölmesine Genel
Bak Õ ú........................................... 6-24
Motor Ya ÷ Õ..................................6-25
Motor So ÷utma Suyu..................6-30
Fren/Debriyaj Hidroli ÷i.............. 6-32
Cam ve Far Y Õkama Suyu...........6-33
Kaporta Parçalar Õn Õn
Ya ÷lanmas Õ................................. 6-33
Silecek Lastikleri........................ 6-34
Akü............................................. 6-39
Anahtar Pilini De ÷i útirme........... 6-42
Lastikler...................................... 6-45
Ampuller..................................... 6-49
Sigortalar.................................... 6-57
D Õ ú Bak Õm......................................... 6-64
D Õ ú Bak Õm................................... 6-64
øç Bak Õm..................................... 6-70
6-1
Page 550 of 775

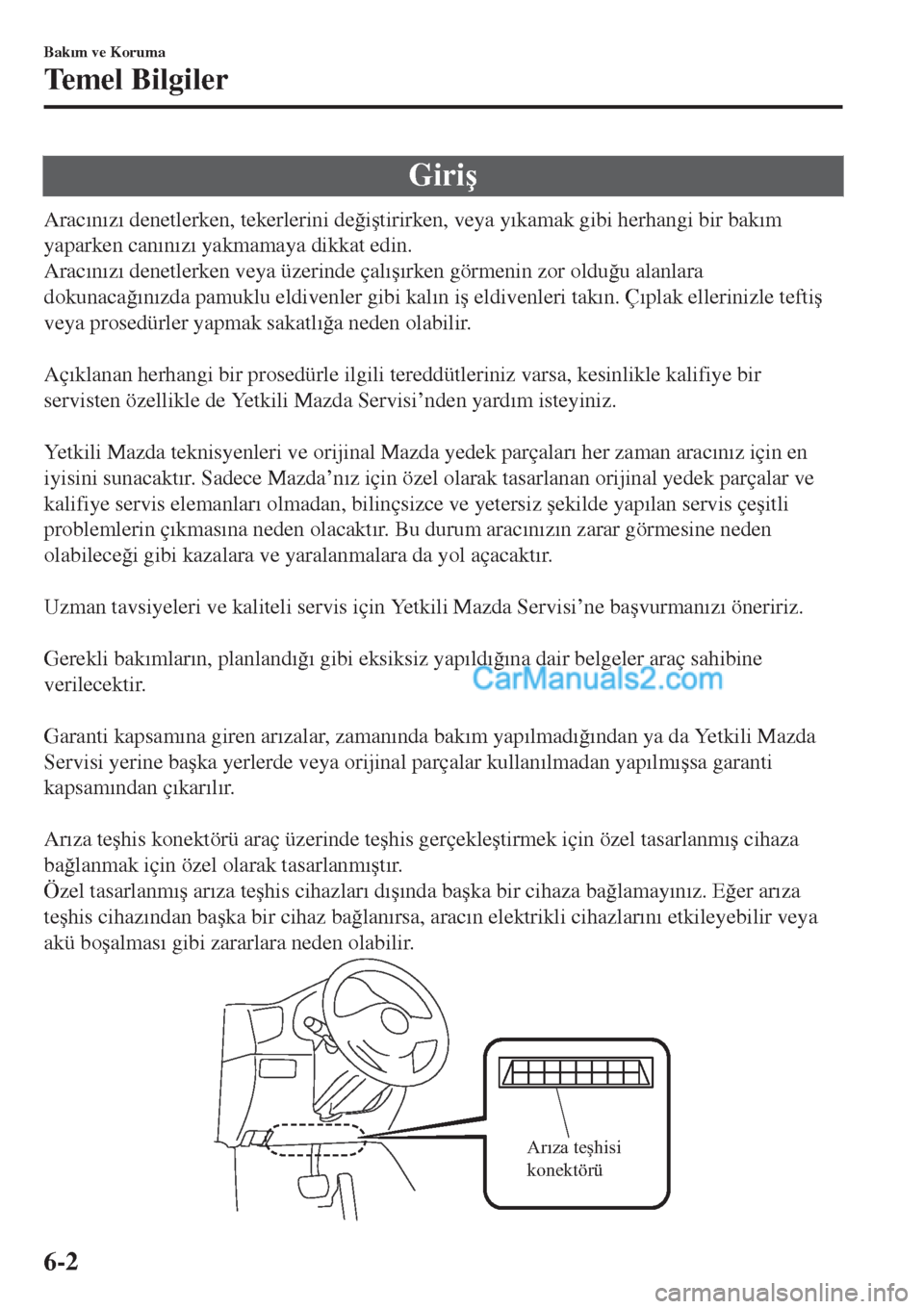

Giri ú
Arac Õn Õz Õ denetlerken, tekerlerini de ÷i útirirken, veya y Õkamak gibi herhangi bir bak Õm
yaparken can Õn Õz Õ yakmamaya dikkat edin.
Arac Õn Õz Õ denetlerken veya üzerinde çal Õ ú Õrken görmenin zor oldu ÷u alanlara
dokunaca ÷ Õn Õzda pamuklu eldivenler gibi kal Õn i ú eldivenleri tak Õn. Ç Õplak ellerinizle tefti ú
veya prosedürler yapmak sakatl Õ ÷a neden olabilir.
Aç Õklanan herhangi bir prosedürle ilgili tereddütleriniz varsa, kesinlikle kalifiye bir
servisten özellikle de Yetkili Mazda Servisi’nden yard Õm isteyiniz.
Yetkili Mazda teknisyenleri ve orijinal Mazda yedek parçalar Õ her zaman arac Õn Õz için en
iyisini sunacakt Õr. Sadece Mazda’n Õz için özel olarak tasarlanan orijinal yedek parçalar ve
kalifiye servis elemanlar Õ olmadan, bilinçsizce ve yetersiz úekilde yap Õlan servis çe úitli
problemlerin ç Õkmas Õna neden olacakt Õr. Bu durum arac Õn Õz Õn zarar görmesine neden
olabilece ÷i gibi kazalara ve yaralanmalara da yol açacakt Õr.
Uzman tavsiyeleri ve kaliteli servis için Yetkili Mazda Servisi’ne ba úvurman Õz Õ ö
neririz.
Gerekli bak Õmlar Õn, planland Õ ÷ Õ gibi eksiksiz yap Õld Õ ÷ Õna dair belgeler araç sahibine
verilecektir.
Garanti kapsam Õna giren ar Õzalar, zaman Õnda bak Õm yap Õlmad Õ ÷ Õndan ya da Yetkili Mazda
Servisi yerine ba úka yerlerde veya orijinal parçalar kullan Õlmadan yap Õlm Õ úsa garanti
kapsam Õndan ç Õkar Õl Õr.
Ar Õza te úhis konektörü araç üzerinde te úhis gerçekle útirmek için özel tasarlanm Õ ú cihaza
ba ÷lanmak için özel olarak tasarlanm Õ út Õr.
Özel tasarlanm Õ ú ar Õza te úhis cihazlar Õ d Õ ú Õnda ba úka bir cihaza ba ÷lamay Õn Õ
z. E ÷er ar Õza
te úhi
s cihaz Õndan ba úka bir cihaz ba ÷lan Õrsa, arac Õn elektrikli cihazlar Õn Õ etkileyebilir veya
akü bo úalmas Õ gibi zararlara neden olabilir.
Arıza teşhisi
konektörü
Bak Õm ve Koruma
Temel Bilgiler
6-2
