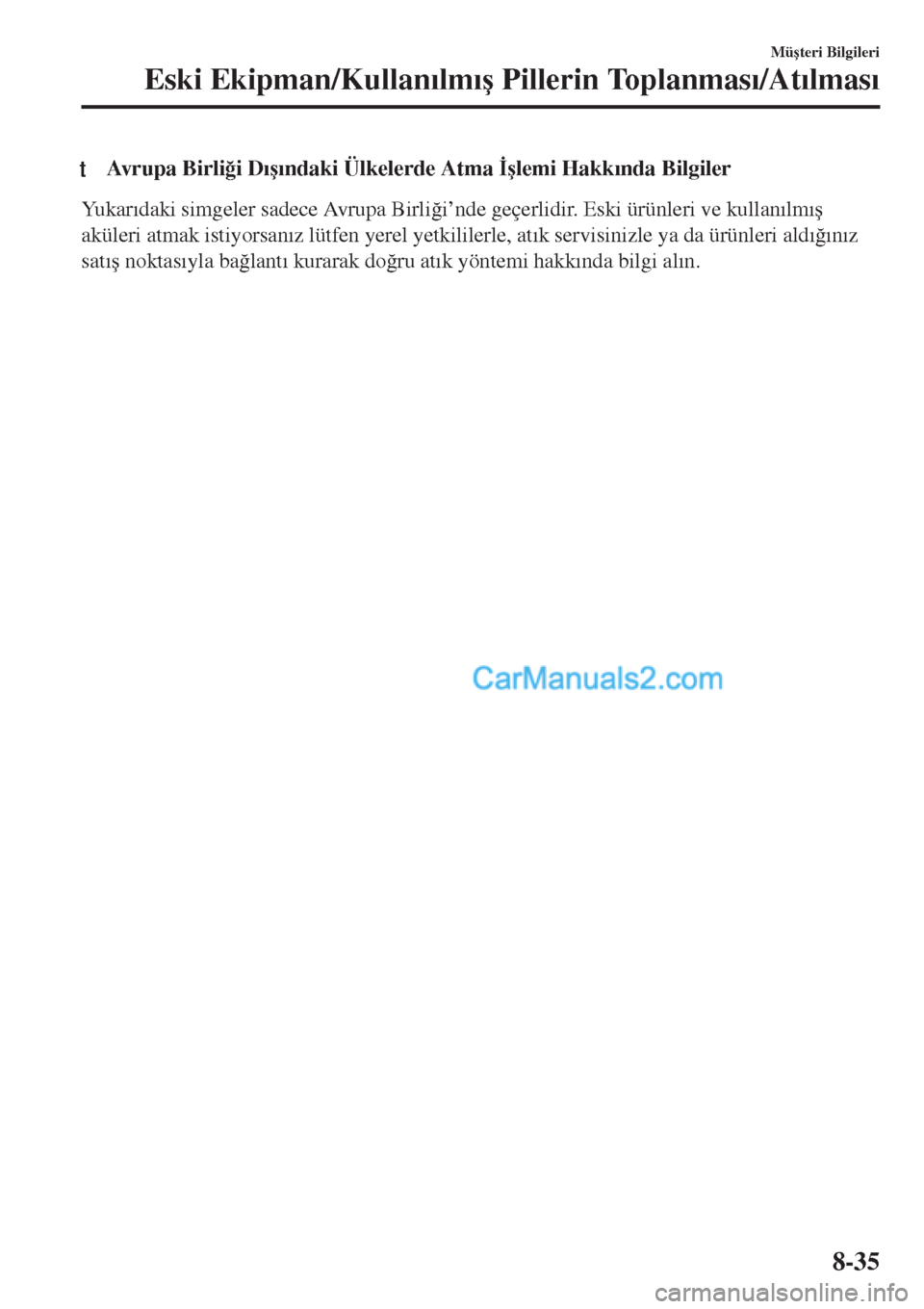

tAvrupa Birli÷i DÕúÕndaki Ülkelerde Atma øúlemi HakkÕnda Bilgiler
YukarÕdaki simgeler sadece Avrupa Birli÷i’nde geçerlidir. Eski ürünleri ve kullanÕlmÕú
aküleri atmak istiyorsanÕz lütfen yerel yetkililerle, atÕk servisinizle ya da ürünleri aldÕ÷ÕnÕz
satÕú noktasÕyla ba÷lantÕ kurarak do÷ru atÕk yöntemi hakkÕnda bilgi alÕn.
Müúteri Bilgileri
Eski Ekipman/KullanÕlmÕú Pillerin ToplanmasÕ/AtÕlmasÕ
8-35

HAFIZA
8-36

9Teknik De÷erler

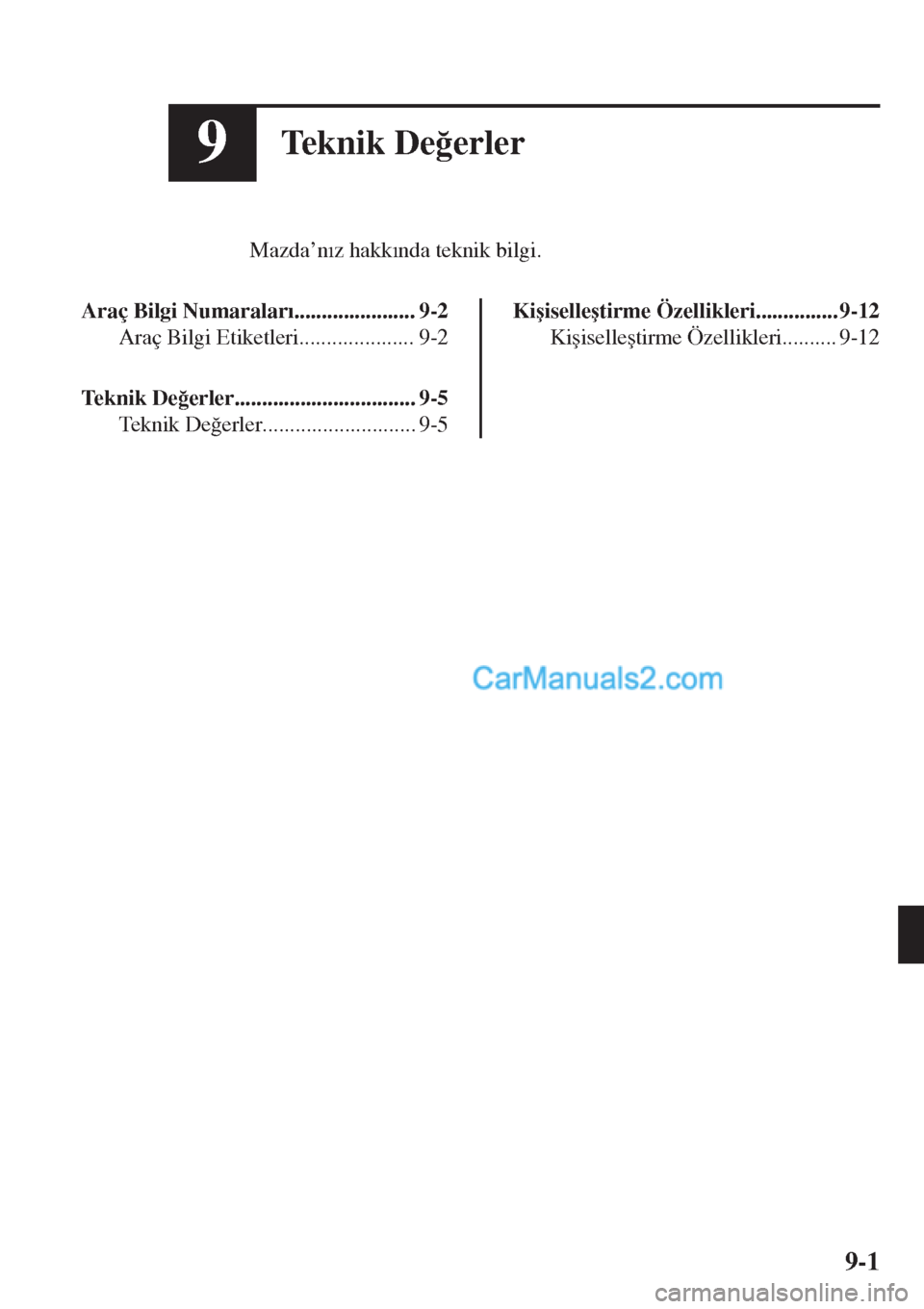

Mazda’nÕz hakkÕnda teknik bilgi.
Araç Bilgi NumaralarÕ...................... 9-2
Araç Bilgi Etiketleri..................... 9-2
Te k n i k D e÷erler................................. 9-5
Te k n i k D e÷erler............................ 9-5
Kiúiselleútirme Özellikleri............... 9-12
Kiúiselleútirme Özellikleri.......... 9-12
9-1

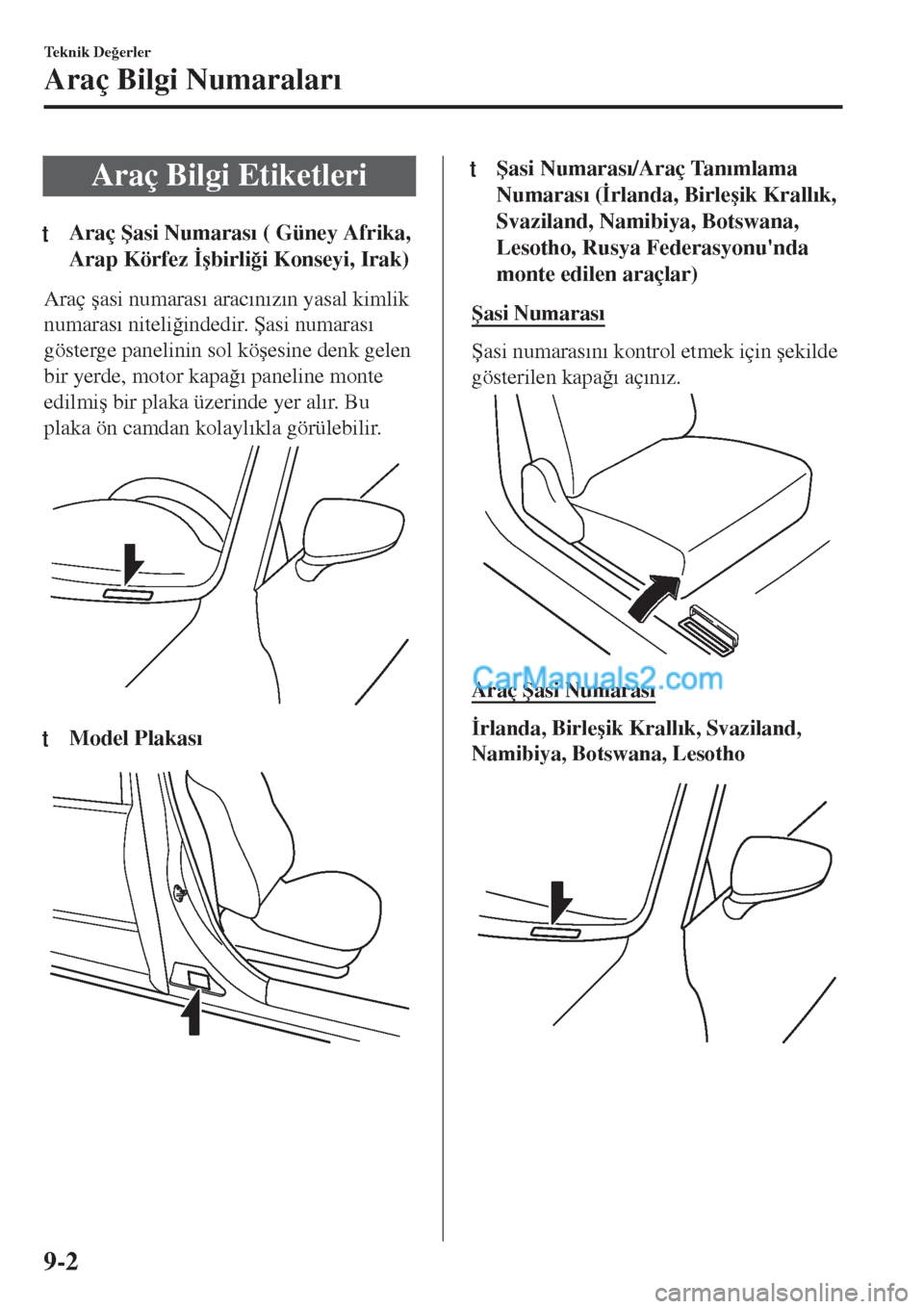

Araç Bilgi Etiketleri
tAraç ùasi NumarasÕ ( Güney Afrika,
Arap Körfez øúbirli÷i Konseyi, Irak)
Araç úasi numarasÕ aracÕnÕzÕn yasal kimlik
numarasÕ niteli÷indedir. ùasi numarasÕ
gösterge panelinin sol köúesine denk gelen
bir yerde, motor kapa÷Õ paneline monte
edilmiú bir plaka üzerinde yer alÕr. B u
plaka ön camdan kolaylÕkla görülebilir.
ttModel PlakasÕ
ttùasi NumarasÕ/Araç TanÕmlama
NumarasÕ (ørlanda, Birleúik KrallÕk,
Svaziland, Namibiya, Botswana,
Lesotho, Rusya Federasyonu'nda
monte edilen araçlar)
ùasi NumarasÕ
ùasi numarasÕnÕ kontrol etmek için úekilde
gösterilen kapa÷Õ açÕnÕz.
Araç ùasi NumarasÕ
ørlanda, Birleúik KrallÕk, Svaziland,
Namibiya, Botswana, Lesotho
Te k n i k D e÷erler
Araç Bilgi NumaralarÕ
9-2

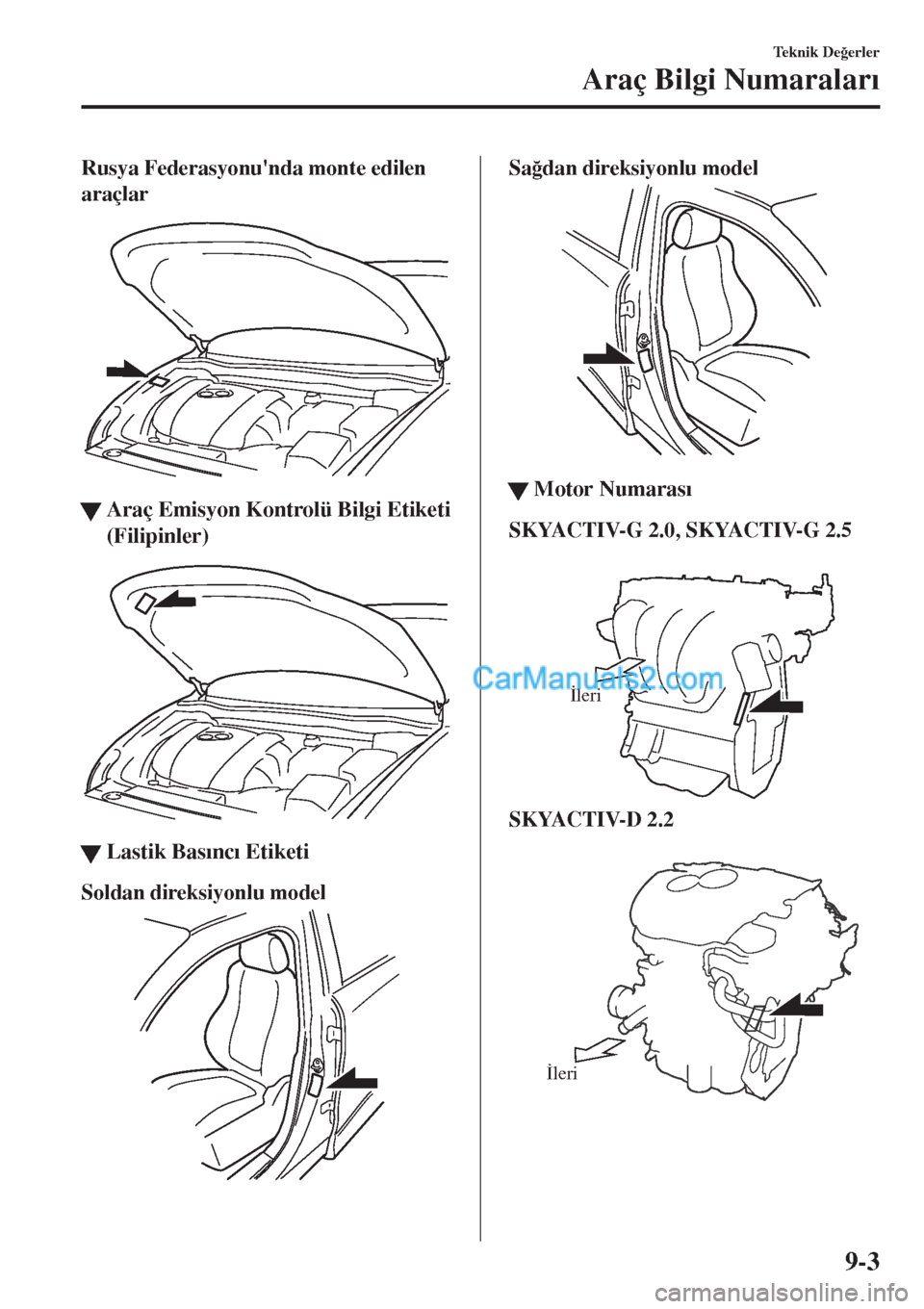

Rusya Federasyonu'nda monte edilen
araçlar
WAraç Emisyon Kontrolü Bilgi Etiketi
(Filipinler)
WLastik BasÕncÕ Etiketi
Soldan direksiyonlu model
Sa÷dan direksiyonlu model
WMotor NumarasÕ
SKYACTIV-G 2.0, SKYACTIV-G 2.5

İleri
SKYACTIV-D 2.2

İleri
Te k n i k D e÷erler
Araç Bilgi NumaralarÕ
9-3

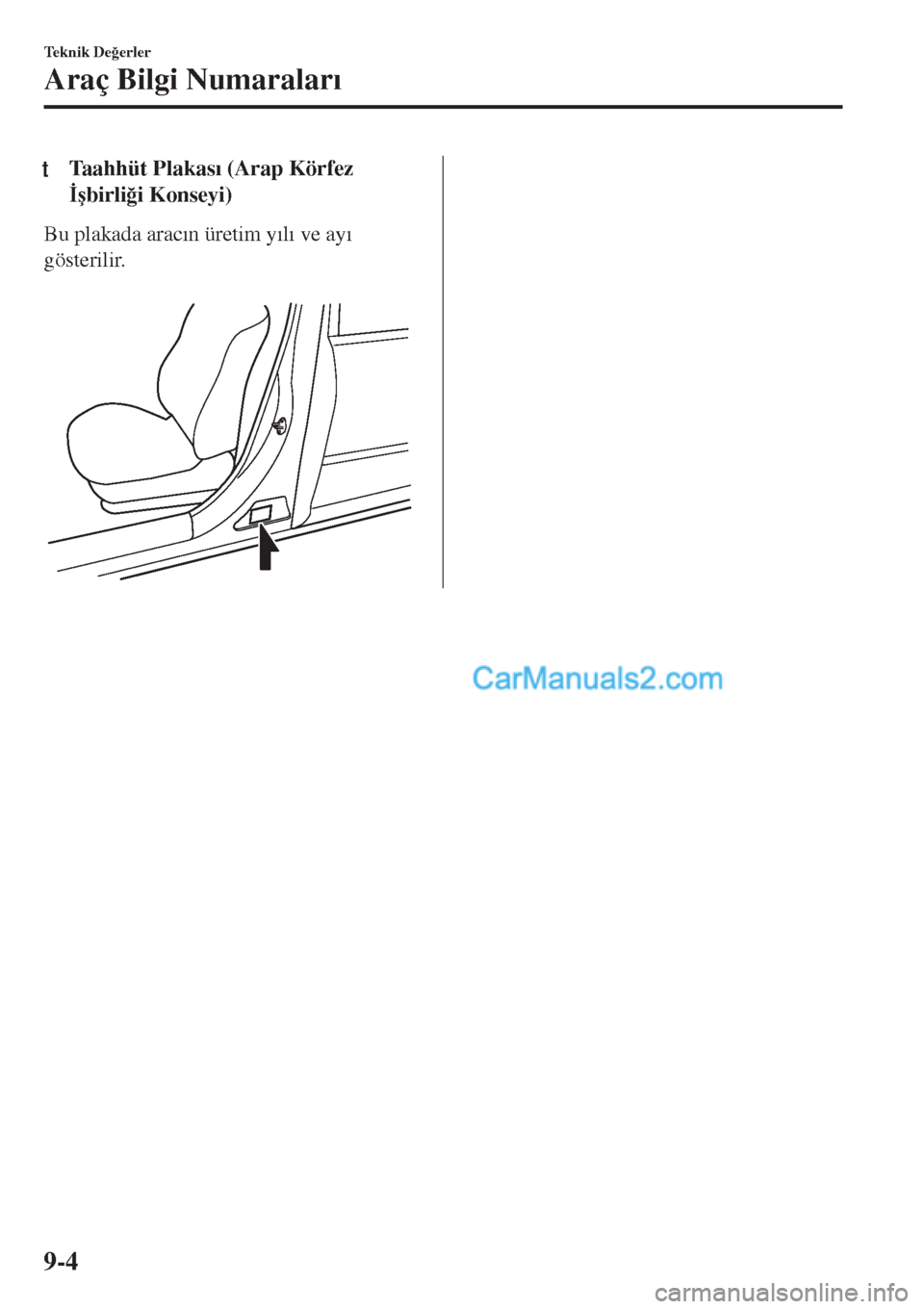

tTaahhüt PlakasÕ (Arap Körfez
øúbirli÷i Konseyi)
Bu plakada aracÕn üretim yÕlÕ ve ayÕ
gösterilir.

Te k n i k D e÷erler
Araç Bilgi NumaralarÕ
9-4

Teknik De÷erler
tMotor
Benzinli motor
Ö÷eTeknik Özellikler
SKYACTIV-G 2.0 SKYACTIV-G 2.5
Tip DOHC-16V sÕralÕ 4 silindirli
Çap x strok 83,5 × 91,2 mm 89,0 × 100 mm
Hacim 1.998 ml 2.488 ml
Kompresyon oranÕ13,0/14,0 13,0
Arap Körfez øúbirli÷i Konseyi
Ö÷eTeknik Özellikler
SKYACTIV-G 2.5
2WD 4WD
Maksimum motor gücü/
devri140 kW/6.000 dev/dak 140 kW/6.000 dev/dak
Maksimum motor tor-
ku/devri251 N>ƒm/3.250 dev/dak 251 N>ƒm/4.000 dev/dak
Maksimum hÕz 192 km/s 190 km/s
Dizel motor
Ö÷eTeknik Özellikler
SKYACTIV-D 2.2
Tip DOHC-16V sÕralÕ 4 silindirli
Çap x strok 86,0 × 94,3 mm
Hacim 2.191 ml
Kompresyon oranÕ14,0
Teknik De÷erler
Teknik De÷erler
9-5

tElektrik Sistemi
Ö÷eSÕnÕf
SKYACTIV-G 2.0, SKYACTIV-G 2.5 SKYACTIV-D 2.2
AküQ-85
*1T- 1 1 0*112V-55Ah/20HR*2 veya 12V-65Ah/20HR*2
Buji numarasÕTayland hariç
Mazda Orijinal bu-
jisi*3
PE5R-18-110 veya
PE5S-18-110
Š
Tayland PEHW-18–110
*1 Q-85 ya da T-110, i-stop sistemi (STOP & START için)/i-ELOOP sistemi için tasarlanmÕútÕr. Sadece Q-85 ya
da T-110 i-stop sisteminin (STOP & START için)/i-ELOOP sisteminin do÷ru çalÕútÕ÷ÕnÕ kontrol etmek için
kullanÕlabilir. AyrÕntÕlar için Yetkili Mazda Servisi’ne baúvurmanÕzÕ öneririz.
*2 i-stop sistemi/i-ELOOP sistemi için de÷ildir.*3 Bujiler SKYACTIV-G için optimum performans sa÷lar. AyrÕntÕlar için Yetkili Mazda Servisi’ne baúvurmanÕzÕ
öneririz.
DøKKAT
İridyum bujileri temizlerken, tel fırça kullanmayınız. İridyum alaşım üzerindeki ince partikül
tabakası ve platin uçları zarar görebilir.
tGres kalitesi
Motor ya÷Õ*1Av r u p a Av r u p a DÕúÕndaki Ülkeler øçin
SKYACTIV-G 2.0,
SKYACTIV-G 2.5Önerilen Ya÷lar
*2Ya÷ Kalitesi
Mazda Orijinal Ya÷Õ Supra 0W-20
API SL/SM/SN ya da
ILSAC GF-II/GF-III/GF-IV/GF-V Mazda Orijinal Ya÷Õ Ultra 5W-30
Alternatif Ya÷ Kalitesi
*3
API SN*4 ya da ACEA A5/B50W-20
5W-30
SKYACTIV-D 2.2Önerilen Ya÷lar
*2Ya÷ Kalitesi
Mazda Orijinal Ya÷Õ Supra DPF 0W-30
ACEA C3
0W-30/5W-30 Mazda Orijinal Ya÷Õ Ultra DPF 5W-30
Alternatif Ya÷ Kalitesi
*3
ACEA C30W-30
5W-30
*1 Sayfa 6-25'daki Tavsiye Edilen Motor Ya÷Õ bölümüne bakÕn.*2 Mazda Orijinal Ya÷larÕ ilgili motorlar için özel olarak tasarlanmÕú/test edilmiútir. Optimum performans için,
her zaman Mazda Orijinal Ya÷larÕnÕn kullanÕlmasÕnÕ tavsiye ederiz.
*3 Mazda Orijinal Ya÷Õ bulamÕyorsanÕz, belirtilen teknik özellikleri karúÕlayan alternatif ya÷lar da kullanÕlabilir.*4 Kazakistan'da API SM/SN kullanÕn.
Te k n i k D e÷erler
Teknik De÷erler
9-6

YukarÕdaki teknik özellikleri ve gereklilikleri karúÕlamayan ya÷larÕ kullanmayÕnÕz. Uygun
olmayan ya÷larÕn kullanÕlmasÕ, Mazda Garantisi kapsamÕna girmeyen motor arÕzalarÕna yol
açabilir.
Gres SÕnÕf
So÷utma sÕvÕsÕFL-22 türü
Düz úanzÕman ya÷ÕAPI Service GL-4
SAE 75W-80
Otomatik úanzÕman ya÷ÕMazda Orijinal Ya÷Õ ATF-FZ
Transfer diúli kutusu ya÷ÕMazda Uzun Ömürlü Hipoid Diúli Ya÷Õ SG1
Arka diferansiyel ya÷ÕMazda Uzun Ömürlü Hipoid Diúli Ya÷Õ SG1
Fren/debriyaj hidroli÷i SAE J1703 veya FMVSS116 DOT-3 veya DOT-4
tKapasiteler
(YaklaúÕk Miktarlar)
Ö÷eKapasite
Motor ya÷ÕSKYACTIV-G 2.0Ya÷ filtresi de÷iúimi ile 4,2 L
Ya÷ filtresi de÷iúimi olmaksÕzÕn4,0 L
SKYACTIV-G 2.5Ya÷ filtresi de÷iúimi ile 4,5 L
Ya÷ filtresi de÷iúimi olmaksÕzÕn4,3 L
SKYACTIV-D 2.2Ya÷ filtresi de÷iúimi ile 5,1 L
Ya÷ filtresi de÷iúimi olmaksÕzÕn4,8 L
So÷utma sÕvÕsÕSKYACTIV-G 2.0Düz ùan-
zÕmanSoldan direksiyonlu model 7,0 L
Sa÷dan direksiyonlu model 6,8 L
Otomatik
úanzÕmanøsrail 7,3 L
Yu k a rÕdakilerin
dÕúÕndaSoldan direksiyonlu model 7,2 L
Sa÷dan direksiyonlu model 7,1 L
SKYACTIV-G 2.5So
ldan direksiyonlu model 7,3 L/ 7,4 L
Sa÷dan direksiyonlu model 7,2 L
SKYACTIV-D 2.2Düz ùan-
zÕmanSoldan direksiyonlu model 8,5 L
Sa÷dan direksiyonlu model 8,6 L
Otomatik
úanzÕmanAvrupaSoldan direksiyonlu model 8,6 L
Sa÷dan direksiyonlu model 8,8 L
Yu k a rÕdakilerin
dÕúÕndaSoldan direksiyonlu model 8,7 L
Sa÷dan direksiyonlu model 8,9 L
Düz úanzÕman
ya÷ÕSKYACTIV-G 2.02WD 1,65 L
4WD 1,70 L
SKYACTIV-D 2.2 2,40 L
Teknik De÷erler
Teknik De÷erler
9-7

Ö÷e Kapasite
Otomatik úanzÕ-
man ya÷ÕSKYACTIV-G 2.0, SKYACTIV-G 2.5 7,8 L
SKYACTIV-D 2.2 8,0 L
Transfer diúli kutusu ya÷Õ0,45 L
Arka diferansiyel ya÷Õ0,35 L
Ya kÕt deposu2WD 56,0 L
4WD 58,0 L
Ya÷ ve sÕvÕ seviyelerini, seviye çubuklarÕnÕ veya hazne göstergelerini kullanarak kontrol ediniz.
tEbatlar
Ö÷e Araç teknik özellikleri
Toplam uzunluk4.550 mm
Toplam geniúlik1.840 mm
Toplam yükseklik17 inç tekerlekli araç 1.675 mm
19 inç tekerlekli araç 1.680 mm
Ön aks geniúli÷i17 inç çelik jantlÕ araç 1.585 mm
17 inç alüminyum jantlÕ araç 1.595 mm
19 inç alüminyum jantlÕ araç 1.595 mm
Arka aks geniúli÷i17 inç çelik jantlÕ araç 1.585 mm
17 inç alüminyum jantlÕ araç 1.595 mm
19 inç alüminyum jantlÕ araç 1.595 mm
Dingil mesafesi2.700 mm
tAmpuller
DÕú aydÕnlatma
AmpulKategori
Wat t
UNECE *1 (SAE)
FarlarUzun far
LED
*2Š (Š)
KÕsa far
LED
*2Š (Š)
Gündüz seyir lambalarÕ
*LED tipi
LED*2Š (Š)
Ampul tipi 21/5 W21/5W (7443)
Konum lambalarÕLED tipi
LED
*2Š (Š)
Ampul tipi 5 W5W (Š)
Ön sinyal lambalarÕ21 WY21W (7443NA)
Ön sis lambalarÕ
*LED*2Š (Š)
Yan sinyal lambalarÕ
LED
*2Š (Š)
Üçüncü fren lambasÕ
LED
*2Š (Š)
Te k n i k D e÷erler
Teknik De÷erler
9-8*BazÕ modellerde mevcuttur.
