MAZDA MODEL CX-5 2017 取扱説明書 (in Japanese)

541
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
位置 表示 容量 保護装置
9 F.OUTLET
15A電源ソケット
10 MIRROR
7.5A電動ミラー
11 R.OUTLET1
15A電源ソケット
12 SCR3
15A―
13 SCR4
15A―
14 R.OUTLET2
15A電源ソケット
15 USB
7.5AUSB 端子
16 PLG
20Aパワーリアゲート¬è”Å“7
÷
‹




17M.DEF7.5Aミラーデフォッガー( 曇り取り )
18R.SEATW20Aシートヒーター¬è”Å“7
÷
‹




19― ― ―
20
ATIND7.5Aオートマチックトランスミッションインジケー
ター
21
P.SEATP30A助手席パワーシート¬è”Å“7
÷
‹




CX-5_Kス_初版.indb 5412016/11/08 18:52:12

542
4. お手入れのしかた
ヒューズ切れ､ 電球切れのとき
エンジンルーム内ヒューズボックス
位置表示 容量 保護装置
1
50A各種電源
2 IG2
30A各種電源
3 INJECTOR
ENG.SUB
30Aエンジンコントロールシステム
¬è”Å“7
÷
‹




4SCR1EVVT20Aエンジンコントロールシステム
¬è”Å“7
÷
‹




5P.WINDOW130Aパワーウインドー
6 R.HEATER
20A―
7
ADDFANDE40Aクーリングファン¬è”Å“7
÷
‹




8WIPER.DEI20Aウインドーワイパーデアイサー
¬è”Å“7
÷
‹




CX-5_Kス_初版.indb 5422016/11/08 18:52:12

543
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
位置 表示 容量 保護装置
9 DEFOG
40Aリアウインドーデフォッガー( 曇り取り )
10DCDCDE40A各種電源¬è”Å“7
÷
‹




11EPBR20A電動パーキングブレーキ(EPB)右
12EPBL20A電動パーキングブレーキ(EPB)左
13 AUDIODCDCREG30A各種電源¬è”Å“7
÷
‹




14FANGE30Aクーリングファン¬è”Å“7
÷
‹




15ENG.MAIN40Aエンジンコントロールシステム
16
ABS/DSCM50AABS､ DSC
17
FANDE40Aクーリングファン¬è”Å“7
÷
‹




18WIPER20Aフロントワイパー / ウォッシャー
19 HEATER
40A空調
20
ADDFANGE30Aクーリングファン¬è”Å“7
÷
‹




21ENGINE.IG17.5Aエンジンコントロールシステム
22
C/UIG115A各種電源
23 AUDIO2
7.5Aオーディオ
24 METER2
7.5Aメーター
25 ENGINE3
15Aエンジンコントロールシステム
26 ENGINE2
15Aエンジンコントロールシステム
27 ENGINE1
15Aエンジンコントロールシステム
28 AT
15Aトランスミッションコントロールシステム､ エ
ンジンスイッチ
29 H/CLEAN
20Aヘッドランプウォッシャー¬è”Å“7
÷
‹




30A/C7.5A空調
CX-5_Kス_初版.indb 5432016/11/08 18:52:13

544
4. お手入れのしかた
ヒューズ切れ､ 電球切れのとき
位置表示 容量 保護装置
31
ATPUMP15Aトランスミッションコントロールシステム
32 HORN
15Aホーン
33 R.WIPER
15Aリアワイパー
34
H/LHI20Aヘッドランプ( ハイビーム )
35 ST.HEATER15Aステアリングヒーター¬è”Å“7
÷
‹




36FOG15Aフォグランプ¬è”Å“7
÷
‹




377.5Aエンジンコントロールシステム
38
H/LLOWL15Aヘッドランプ左( ロービーム )
39 ENGINE415A―
40 ― ― ―
41 METER1
10Aメーター
42 SRS1
7.5Aエアバッグシステム
43 BOSE
25Aオーディオ(Bose®サウンドシステム装備車 )
44 AUDIO1
15Aオーディオ
45
ABS/DSCS30AABS､ DSC
46
FUELPUMP15Aフューエルポンプ¬è”Å“7
÷
‹




47FUELWARM25Aフューエルウォーマー¬è”Å“7
÷
‹




48TAIL15A尾灯､ 番号灯､ 車幅灯
49 SCR2
FUELPUMP225A―
50 HAZARD
25A方向指示灯 / 非常点滅灯
51
H/LLOWR15Aヘッドランプ右( ロービーム )
52 OUTLET25A電源ソケット
CX-5_Kス_初版.indb 5442016/11/08 18:52:14

545
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
位置 表示 容量 保護装置

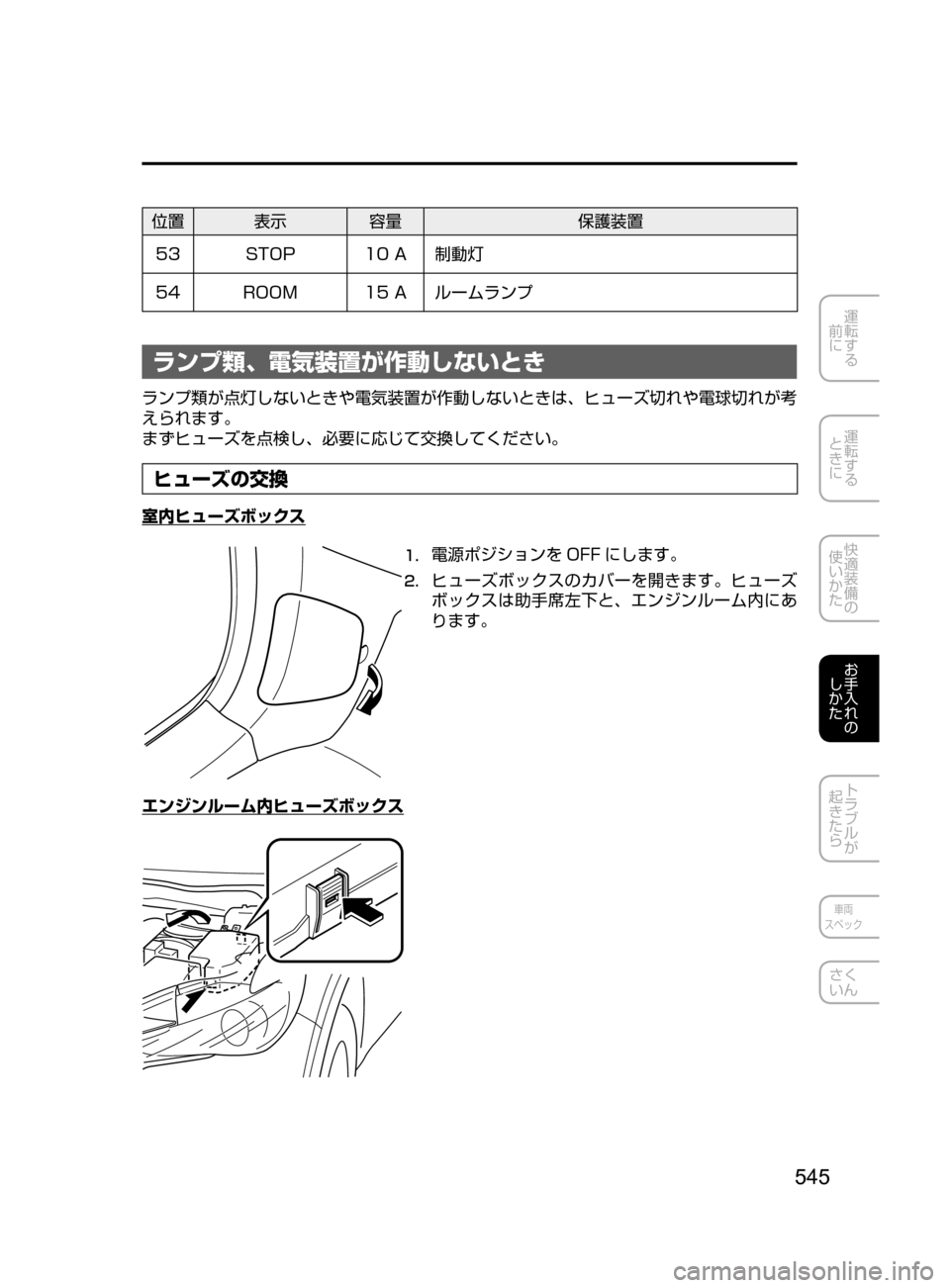

53 STOP
10A制動灯
54 ROOM
15Aルームランプ
ランプ類､ 電気装置が作動しないとき
ランプ類が点灯しないときや電気装置が作動しないときは､ ヒューズ切れや電球切れが考
えられます。
まずヒューズを点検し､ 必要に応じて交換してください。
ヒューズの交換
室内ヒューズボックス
1. 電源ポジションを OFF にします。
2. ヒューズボックスのカバーを開きます。ヒューズ
ボックスは助手席左下と､ エンジンルーム内にあ
ります。
エンジンルーム内ヒューズボックス
CX-5_Kス_初版.indb 5452016/11/08 18:52:15

546
4. お手入れのしかた
ヒューズ切れ､ 電球切れのとき
ŒÝ
●各ヒューズはグレードや仕様により無い場合があります。
●ヒューズボックスのカバー裏側に各ヒューズの規定容量が表示されています。
¤ï´ïç”Üºyyy
Îᔶ Ø¿ «µ§Ì ”
Îá
”¶xc `é
3. ヒューズの位置を確認し､ 故障の状況から､ 点検
すべきヒューズを確認してください。
→540ページ「ヒューズの受け持つ装置」
4. ヒューズを抜き取ります。

~• oMsM Ôù
~•
oM” Ô ù
5. ヒューズを点検し､ 切れている場合は､ 規定容量
のヒューズと交換します。
6. ヒューズボックスのカバーを元の通り取り付けま
す。
/
Ð

­
規定容量を超えるヒューズを使用したり､ ヒューズの代わりに針
金や銀紙などを使用しない。
配線などが過熱し､ 焼損して火災になるおそれがあります。
«™
žc ”必ずマツダ純正品または同等品を使用してください。
CX-5_Kス_初版.indb 5462016/11/08 18:52:16

547
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
ŒÝ
ヒューズを交換してもすぐ切れる場合は､ マツダ販売店で点検を受けてください。

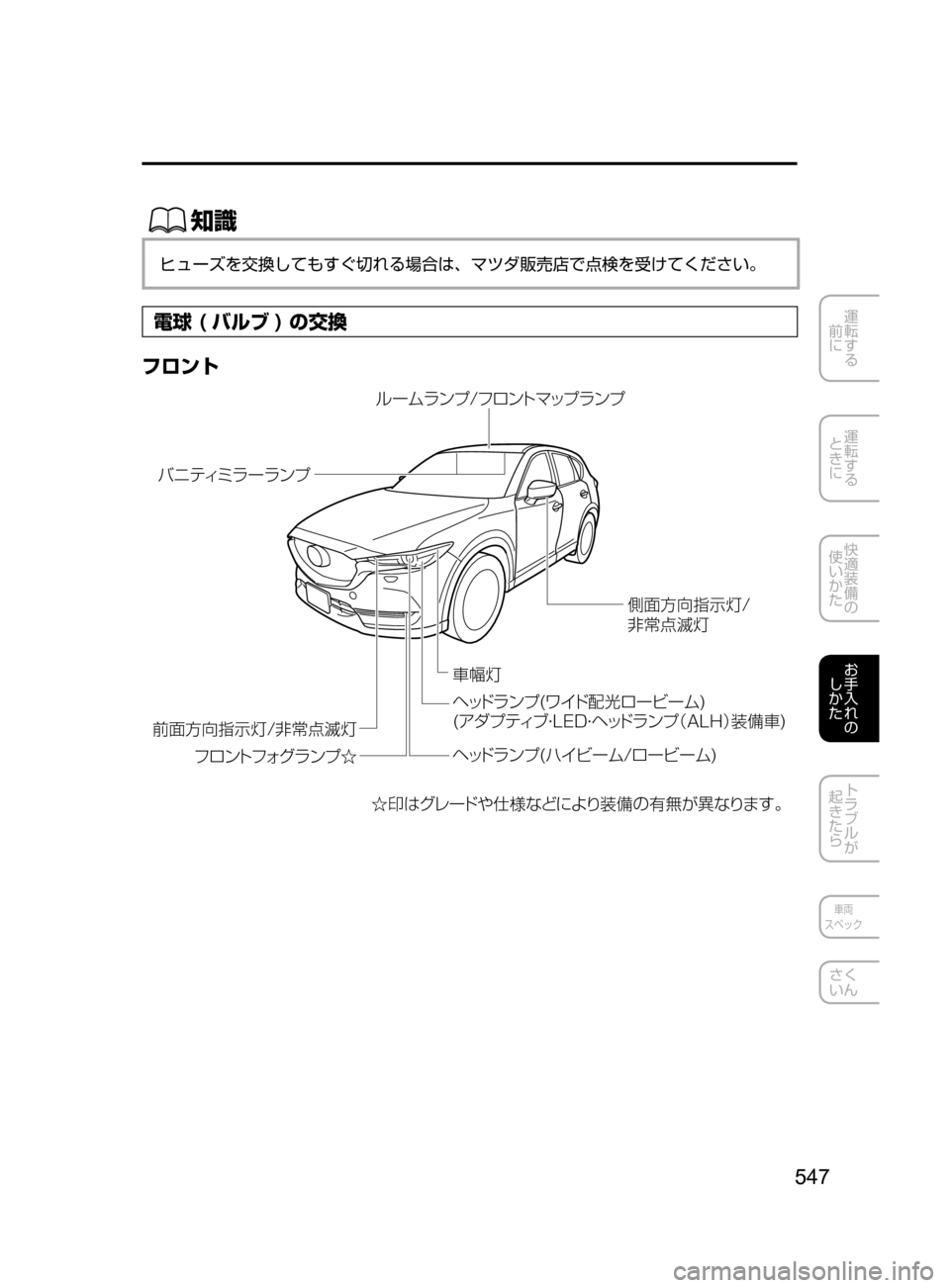

電球 ( バルブ ) の交換
フロント
ØM²¦Ôn
‡ ×:Ón
ÌÇ
ŸÛå ”å ïÓ
ç” ÜåïÓ Ñéï ÄÚ ¿Ó åï Ó

²ØM²¦Ôn
‡ ×:Ón
ÑéïÄÑ ¥¬ åï ÓÑ Ô¿
Åå ïÓ Ë Ï ”Üé”Ï ”Ü

Ô¿
Åå ïÓ ë Å
 «é”Ï ”Ü

ž ¼Ó Ÿ

548
4. お手入れのしかた
ヒューズ切れ､ 電球切れのとき

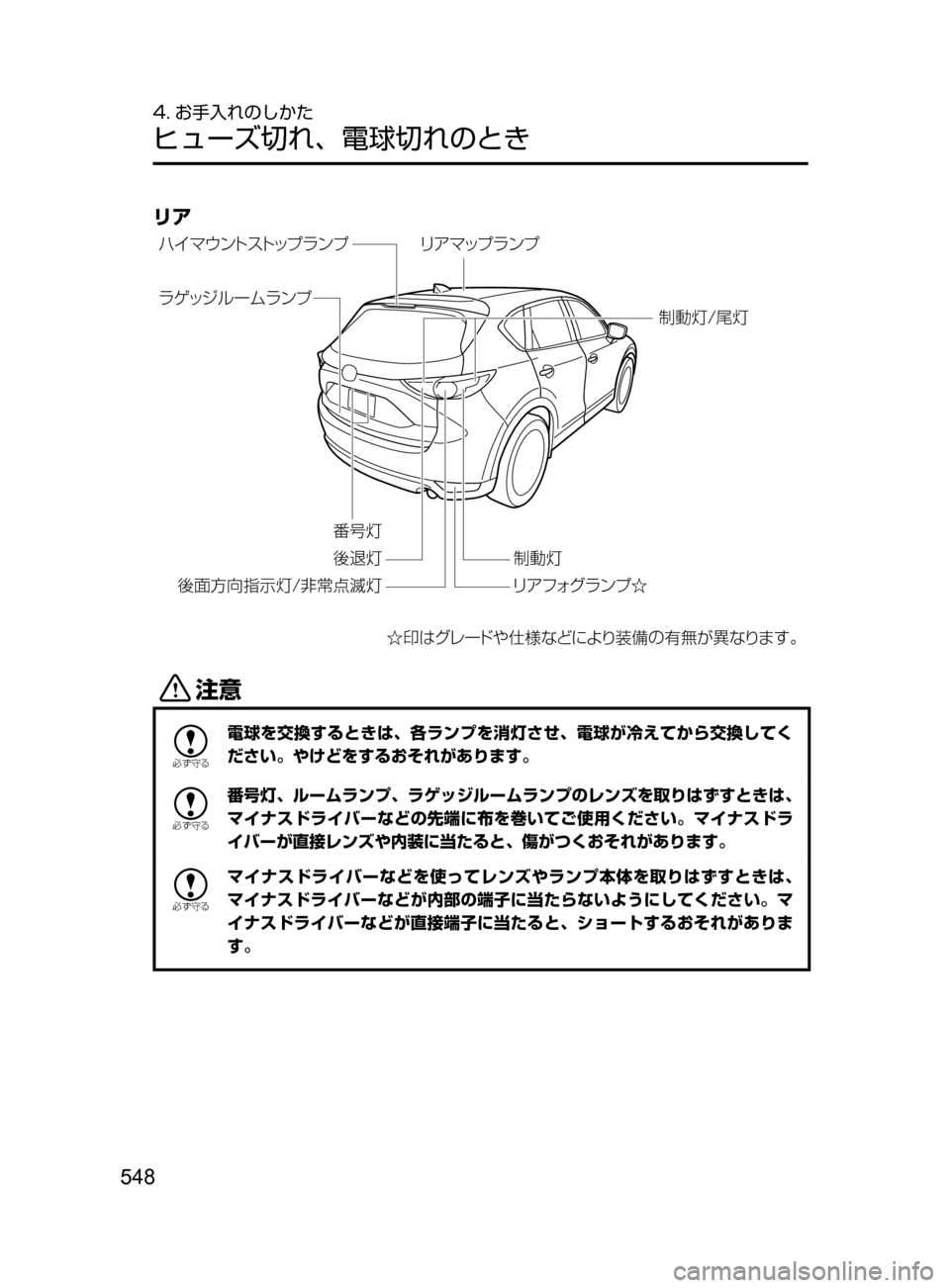

リア
ѹx¬è”Å “7 srt‘“
÷
‹wÁ UŸs“‡b {
™ØM²¦Ôn
‡ ×:Ón
jøn
å®
¿´ ç” ÜåïÓ
™@n æžÑ¥¬å ïÓ Ñ
Mˆn
Œn

Mˆn
Ë  Ú¢ïĵ Ä¿Óå ïÓ æžÚ¿Óå ïÓ
«™
žc ”
電球を交換するときは､ 各ランプを消灯させ､ 電球が冷えてから交換してく
ださい。やけどをするおそれがあります。
žc ”
番号灯､ ルームランプ､ ラゲッジルームランプのレンズを取りはずすときは､
マイナスドライバーなどの先端に布を巻いてご使用ください。マイナスドラ
イバーが直接レンズや内装に当たると､ 傷がつくおそれがあります。
žc ”
マイナスドライバーなどを使ってレンズやランプ本体を取りはずすときは､
マイナスドライバーなどが内部の端子に当たらないようにしてください。マ
イナスドライバーなどが直接端子に当たると､ ショートするおそれがありま
す。
CX-5_Kス_初版.indb 5482016/11/08 18:52:17

549
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
ŒÝ

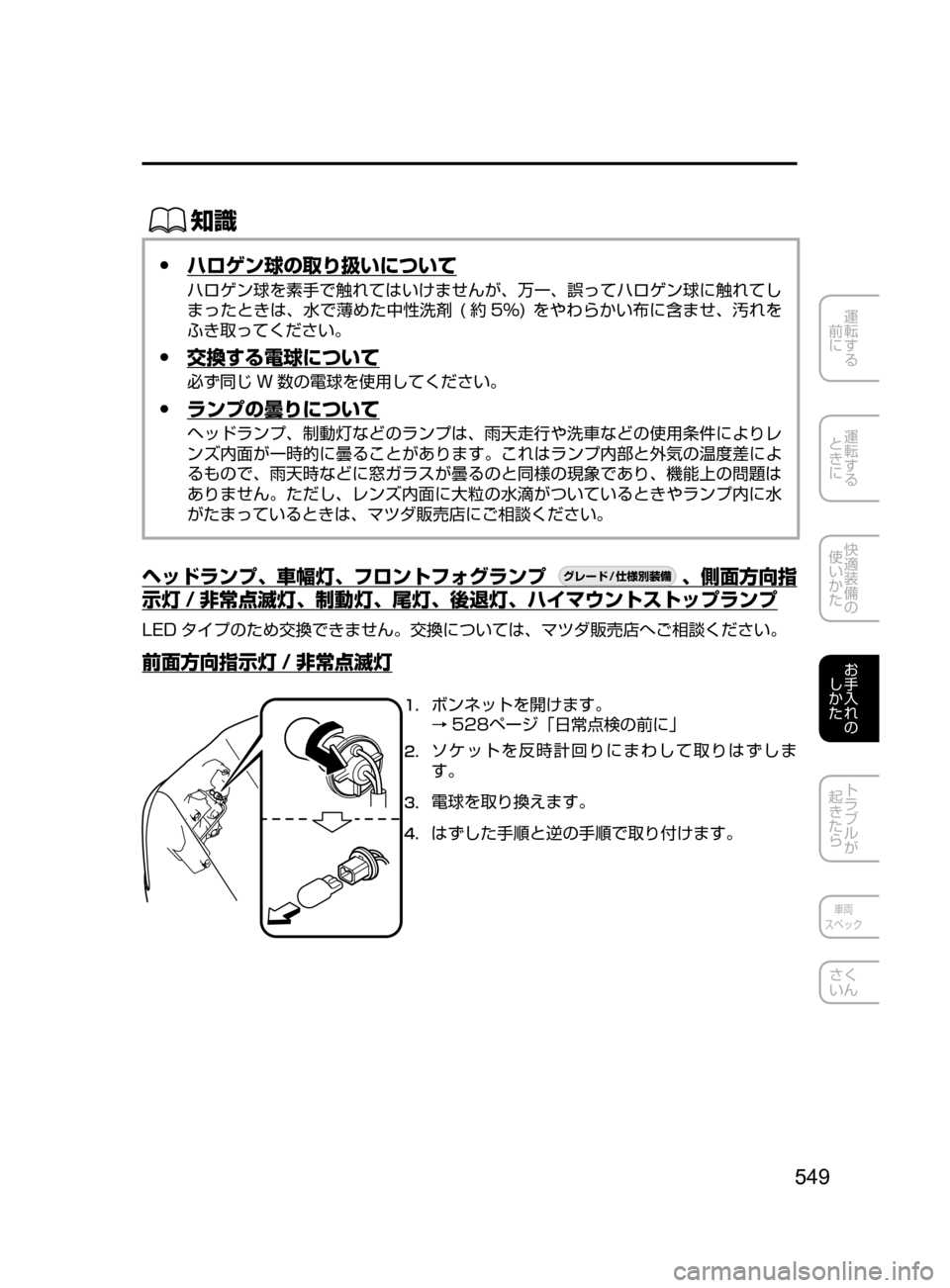

 ●ハロゲン球の取り扱いについて
ハロゲン球を素手で触れてはいけませんが､ 万一､ 誤ってハロゲン球に触れてし
まったときは､ 水で薄めた中性洗剤( 約 5%)をやわらかい布に含ませ ､ 汚れを
ふき取ってください。
 ●交換する電球について
必ず同じ W 数の電球を使用してください。
 ●ランプの曇りについて
ヘッドランプ､ 制動灯などのランプは､ 雨天走行や洗車などの使用条件によりレ
ンズ内面が一時的に曇ることがあります。これはランプ内部と外気の温度差によ
るもので､ 雨天時などに窓ガラスが曇るのと同様の現象であり､ 機能上の問題は
ありません。ただし､ レンズ内面に大粒の水滴がついているときやランプ内に水
がたまっているときは､ マツダ販売店にご相談ください。
ヘッドランプ､ 車幅灯､ フロントフォグランプ                   ､ 側面方向指
示灯 / 非常点滅灯､ 制動灯､ 尾灯､ 後退灯､ ハイマウントストップランプ
LED タイプのため交換できません。交換については､ マツダ販売店へご相談ください。
前面方向指示灯 / 非常点滅灯
1. ボンネットを開けます。
→528ページ「日常点検の前に」
2. ソケットを反時計回りにまわして取りはずしま
す。
3. 電球を取り換えます。
4. はずした手順と逆の手順で取り付けます。
¬è”Å“7
÷
‹




CX-5_Kス_初版.indb 5492016/11/08 18:52:17

550
4. お手入れのしかた
ヒューズ切れ､ 電球切れのとき

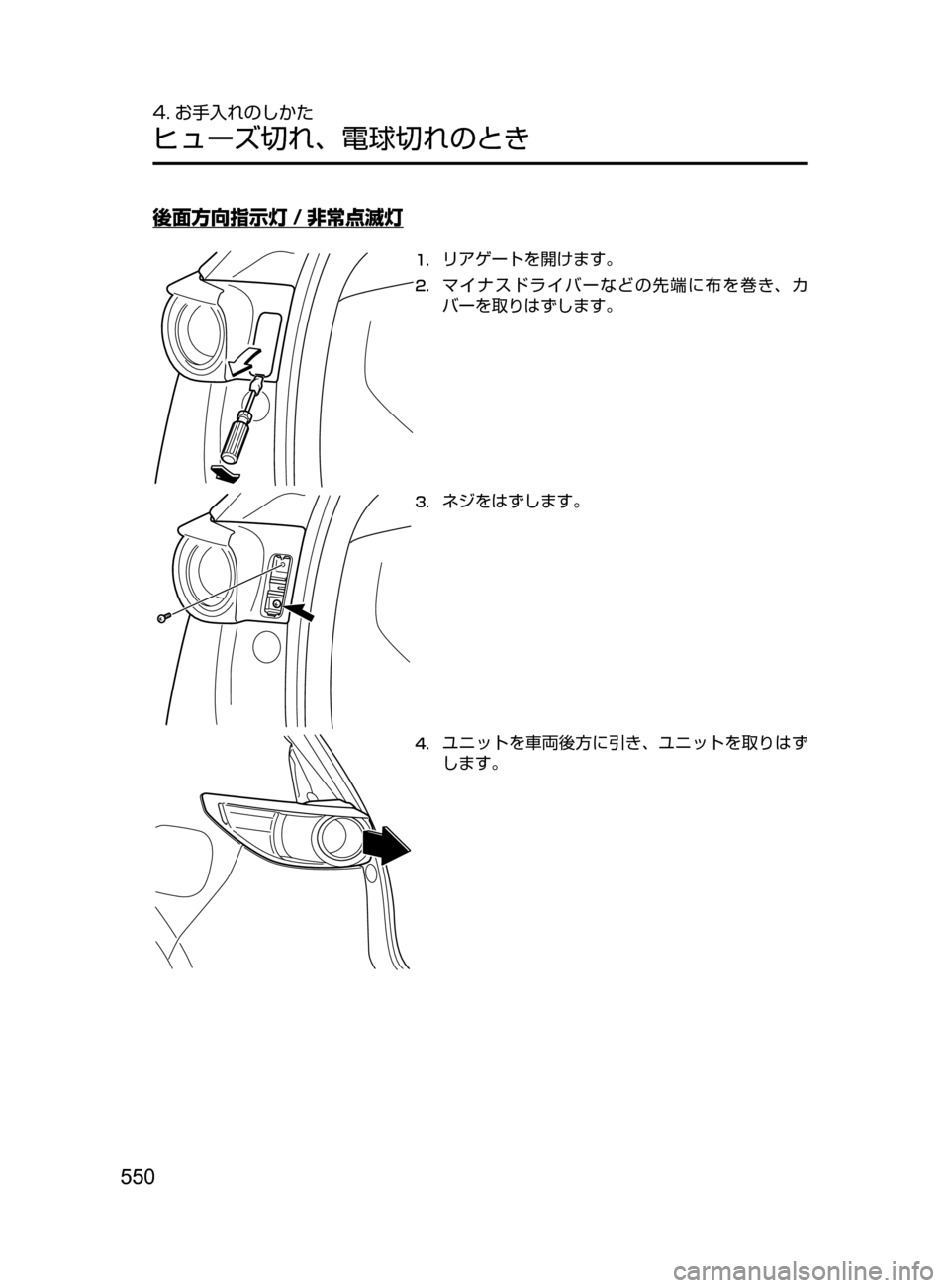

後面方向指示灯 / 非常点滅灯
1. リアゲートを開けます。
2. マイナスドライバーなどの先端に布を巻き､ カ
バーを取りはずします。
3. ネジをはずします。
4. ユニットを車両後方に引き､ ユニットを取りはず
します。
CX-5_Kス_初版.indb 5502016/11/08 18:52:19
