MAZDA MODEL CX-5 2017 取扱説明書 (in Japanese)

571

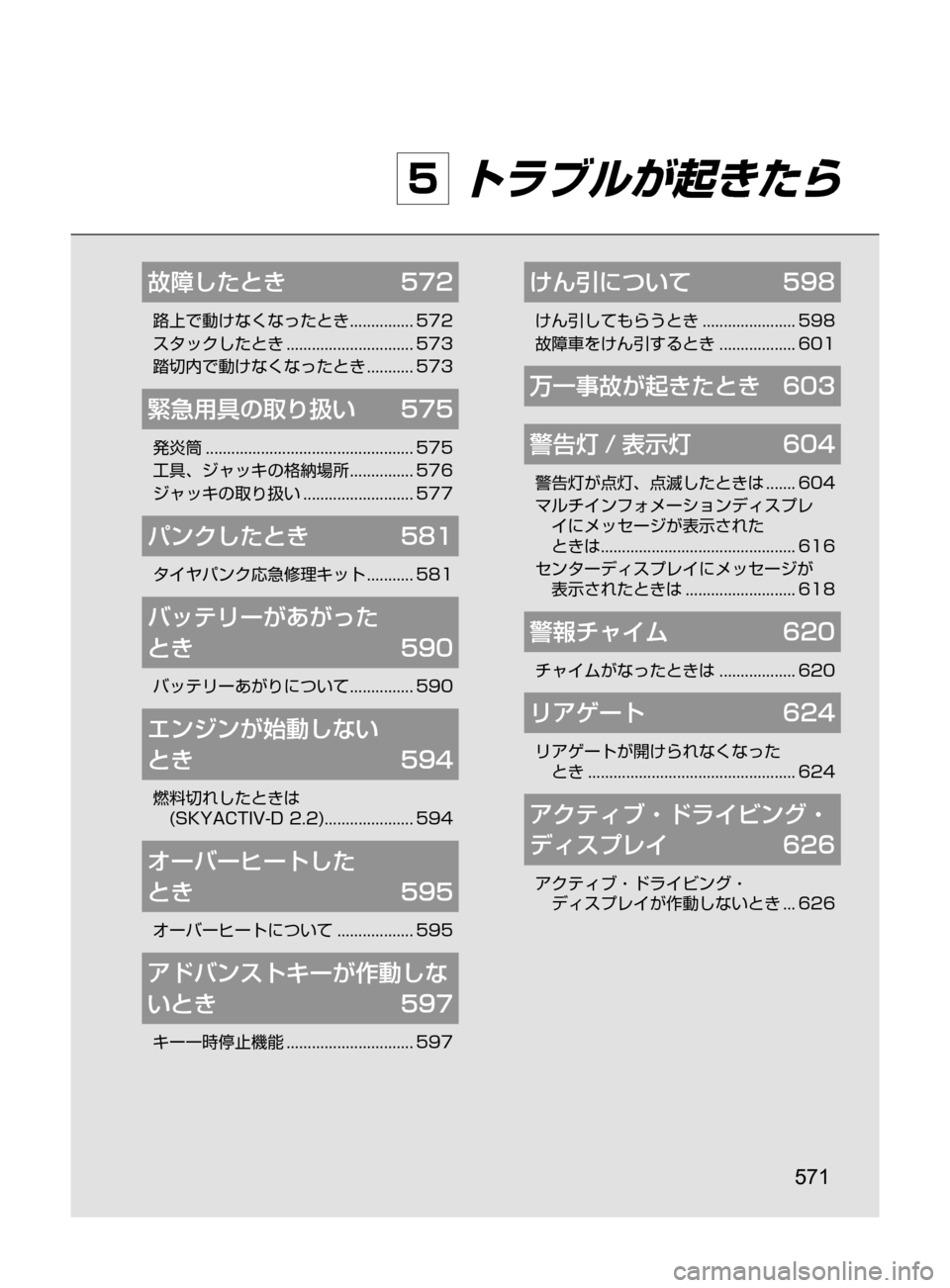

5 トラブルが起きたら
故障したとき 572
路上で動けなくなったとき...............572
スタックしたとき
..............................573
踏切内で動けなくなったとき
...........573
緊急用具の取り扱い 575
発炎筒.................................................575
工具､ ジャッキの格納場所
...............576
ジャッキの取り扱い
..........................577
パンクしたとき 581
タイヤパンク応急修理キット...........581
バッテリーがあがった
とき 590
バッテリーあがりについて...............590
エンジンが始動しない
とき 594
燃料切れしたときは
(SKYACTIV-D2.2).....................594
オーバーヒートした
とき 595
オーバーヒートについて..................595
アドバンストキーが作動しな
いとき 597
キー一時停止機能..............................597
けん引について 598
けん引してもらうとき......................598
故障車をけん引するとき
..................601
万一事故が起きたとき 603
警告灯 / 表示灯 604
警告灯が点灯､ 点滅したときは.......604
マルチインフォメーションディスプレ イにメッセージが表示された
ときは .............................................. 616
センターディスプレイにメッセージが 表示されたときは
..........................618
警報チャイム 620
チャイムがなったときは..................620
リアゲート 624
リアゲートが開けられなくなった
とき
.................................................624
アクティブ・ドライビング・
ディスプレイ 626
アクティブ・ドライビング・
ディスプレイが作動しないとき
...626
CX-5_Kス_初版.indb 5712016/11/08 18:52:31

572
5. トラブルが起きたら
故障したとき

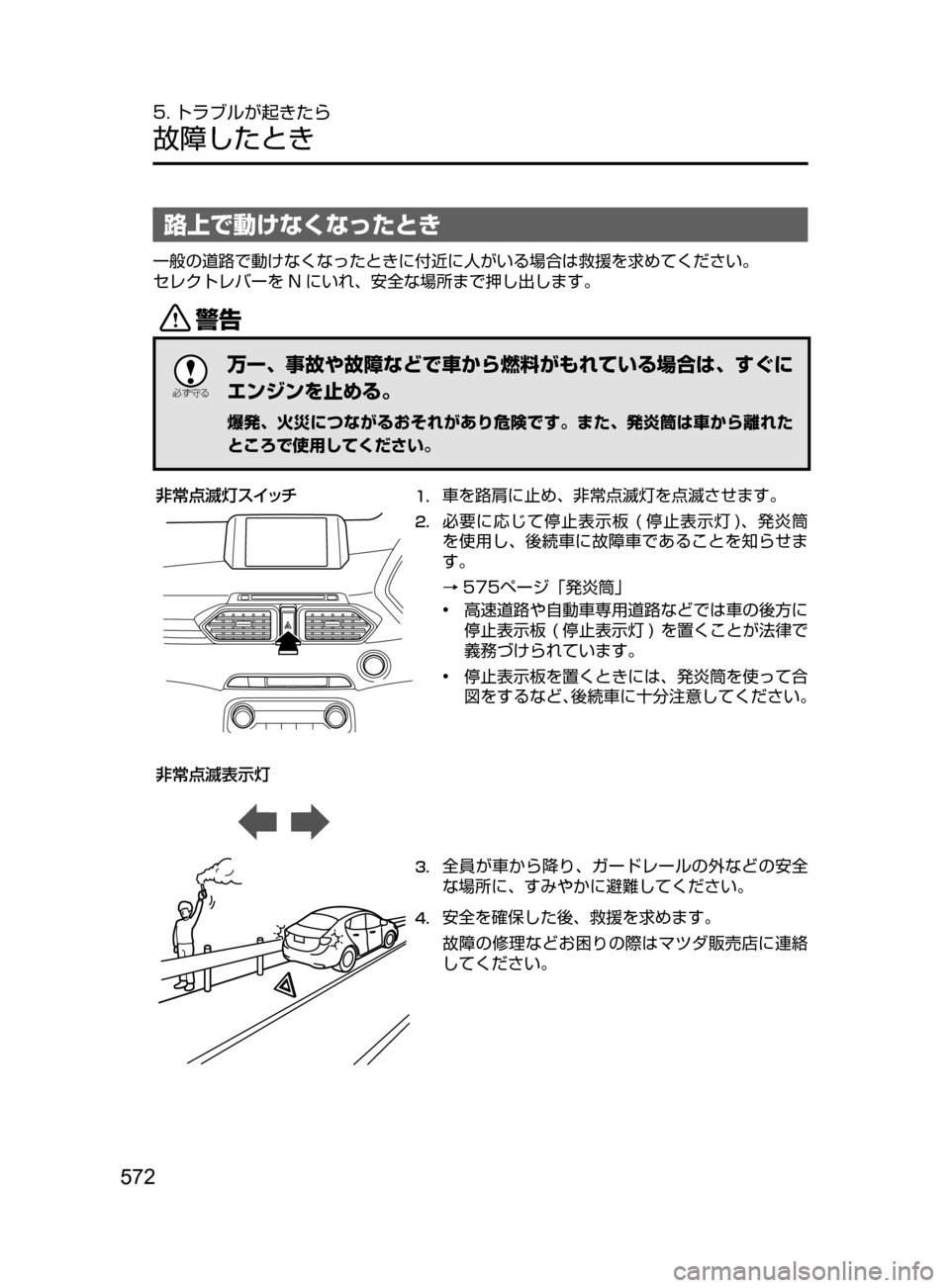

路上で動けなくなったとき
一般の道路で動けなくなったときに付近に人がいる場合は救援を求めてください。
セレクトレバーを N にいれ､ 安全な場所まで押し出します。
/
žc ”
万一､ 事故や故障などで車から燃料がもれている場合は､ すぐに
エンジンを止める。
爆発､ 火災につながるおそれがあり危険です。また､ 発炎筒は車から離れた
ところで使用してください。
‡ ×:Ón µ ¿½
‡ ×:Ó
¯Ôn1. 車を路肩に止め､ 非常点滅灯を点滅させます。
2. 必要に応じて停止表示板( 停止表示灯 )､ 発炎筒
を使用し､ 後続車に故障車であることを知らせま
す。
→575ページ「発炎筒」
•高速道路や自動車専用道路などでは車の後方に
停止表示板( 停止表示灯 ) を置くことが法律で
義務づけられています。
•停止表示板を置くときには､ 発炎筒を使って合
図をするなど､後続車に十分注意してください。
3. 全員が車から降り､ ガードレールの外などの安全
な場所に､ すみやかに避難してください。
4. 安全を確保した後､ 救援を求めます。
故障の修理などお困りの際はマツダ販売店に連絡
してください。
CX-5_Kス_初版.indb 5722016/11/08 18:52:32

573
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
ŒÝ

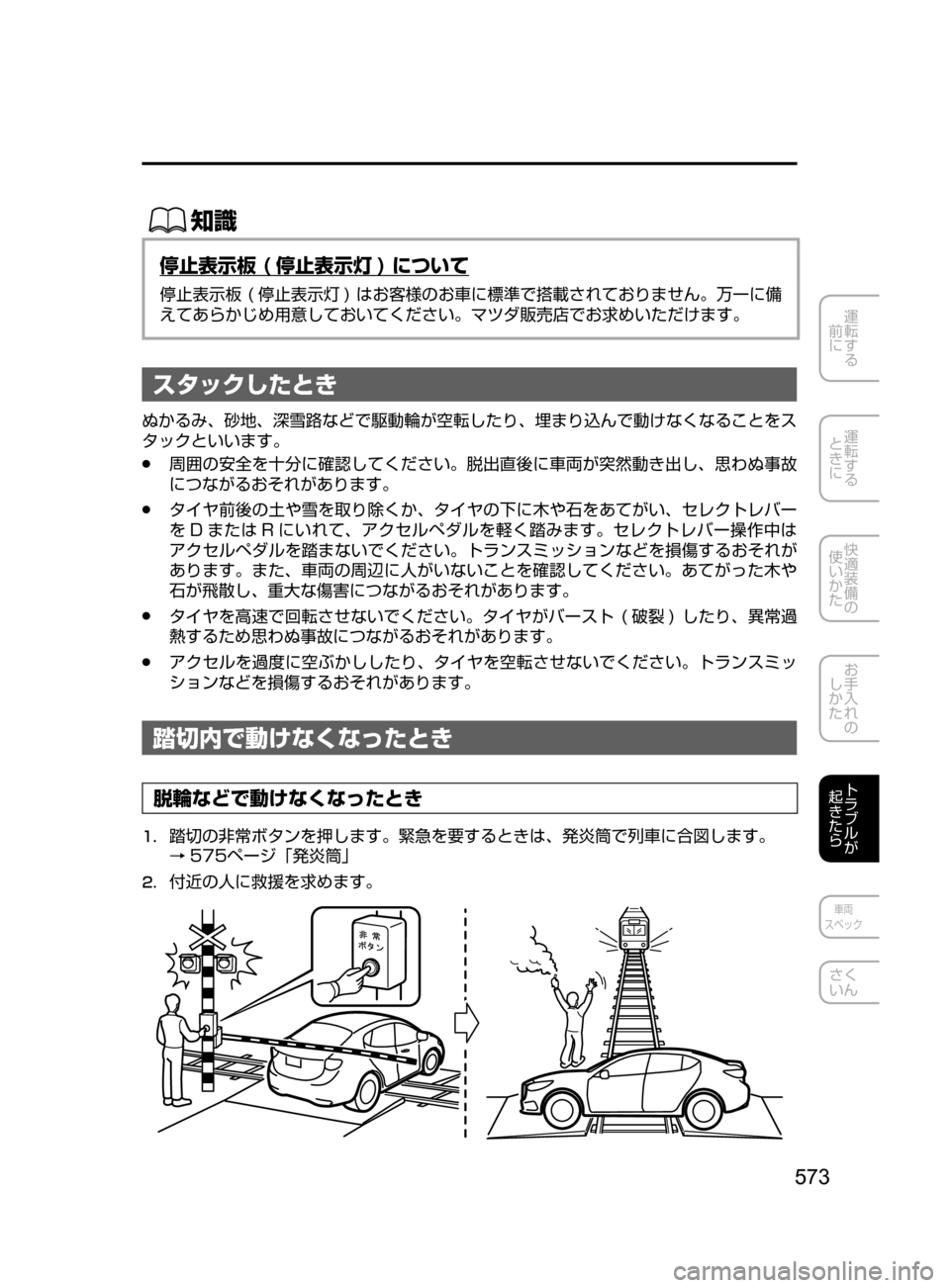

停止表示板 ( 停止表示灯 ) について
停止表示板( 停止表示灯 ) はお客様のお車に標準で搭載されておりません。万一に備
えてあらかじめ用意しておいてください。マツダ販売店でお求めいただけます。
スタックしたとき
ぬかるみ､ 砂地､ 深雪路などで駆動輪が空転したり､ 埋まり込んで動けなくなることをス
タックといいます。
●周囲の安全を十分に確認してください。脱出直後に車両が突然動き出し､ 思わぬ事故
につながるおそれがあります。
●タイヤ前後の土や雪を取り除くか､ タイヤの下に木や石をあてがい､ セレクトレバー
を D または R にいれて､ アクセルペダルを軽く踏みます。セレクトレバー操作中は
アクセルペダルを踏まないでください。トランスミッションなどを損傷するおそれが
あります。また､ 車両の周辺に人がいないことを確認してください。あてがった木や
石が飛散し､ 重大な傷害につながるおそれがあります。
●タイヤを高速で回転させないでください。タイヤがバースト( 破裂 )したり ､ 異常過
熱するため思わぬ事故につながるおそれがあります。
●アクセルを過度に空ぶかししたり､ タイヤを空転させないでください。トランスミッ
ションなどを損傷するおそれがあります。
踏切内で動けなくなったとき
脱輪などで動けなくなったとき
1. 踏切の非常ボタンを押します。緊急を要するときは､ 発炎筒で列車に合図します。
→575ページ「発炎筒」
2. 付近の人に救援を求めます。
CX-5_Kス_初版.indb 5732016/11/08 18:52:33

574
5. トラブルが起きたら
故障したとき

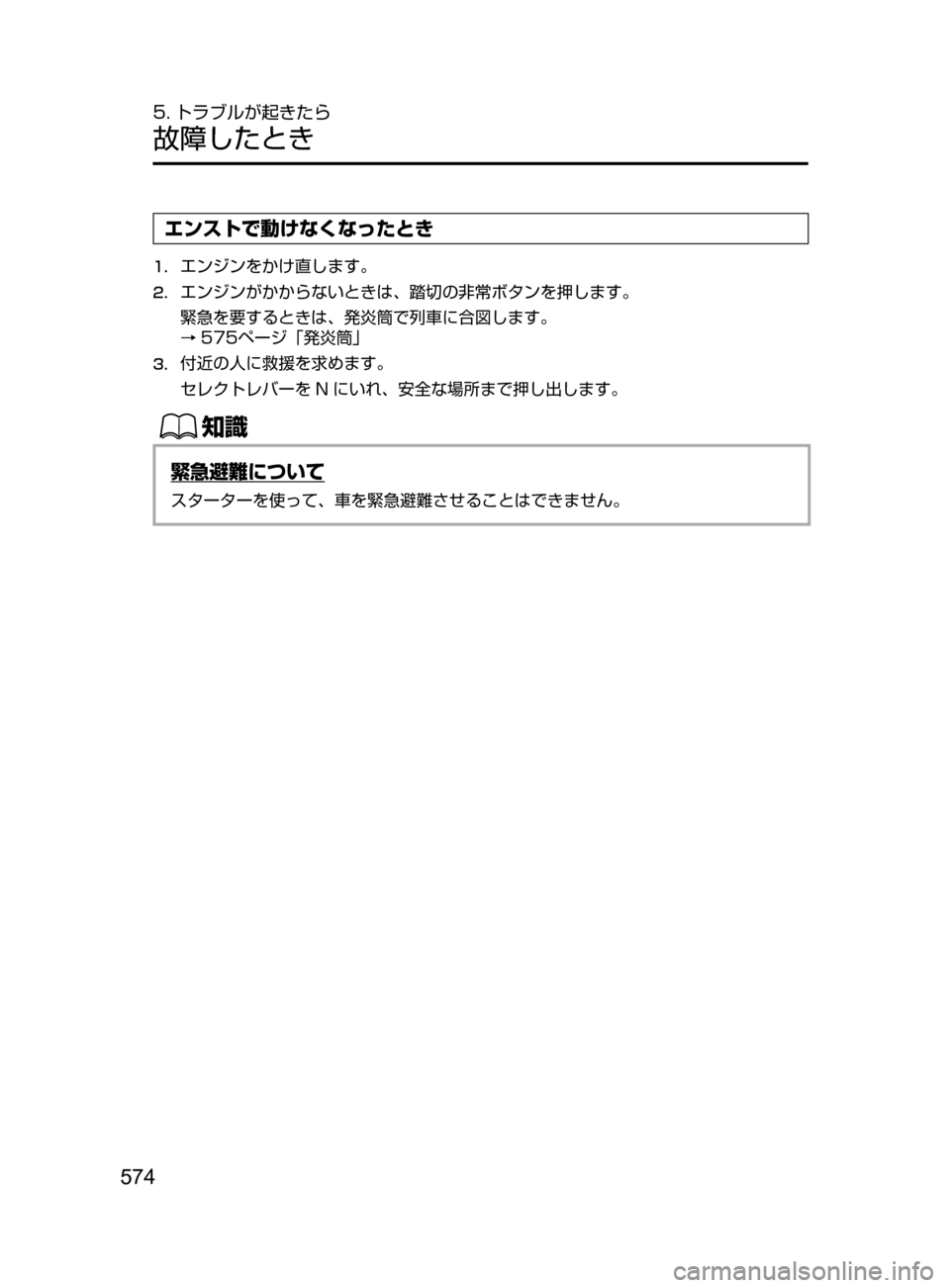

エンストで動けなくなったとき
1. エンジンをかけ直します。
2. エンジンがかからないときは､ 踏切の非常ボタンを押します。
緊急を要するときは､ 発炎筒で列車に合図します。
→575ページ「発炎筒」
3. 付近の人に救援を求めます。
セレクトレバーを N にいれ､ 安全な場所まで押し出します。
ŒÝ
緊急避難について
スターターを使って､ 車を緊急避難させることはできません。
CX-5_Kス_初版.indb 5742016/11/08 18:52:33

575
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
5. トラブルが起きたら
緊急用具の取り扱い
発炎筒
/
Ð

­
油､ ガソリンなど可燃物の近くでは使用しない。
火災につながるおそれがあります。
Ð

­
使用するときは筒先を顔や身体に向けたり近づけない。
やけどなど､ 重大な傷害につながるおそれがあります。
Ð

­
お子さまにはさわらせない。
誤って使用すると､ やけどや思わぬ事故につながるおそれがあります。
Ð

­
トンネル内では発炎筒を使用しない。
トンネル内で発炎筒を使用すると､ 煙で視界が悪くなるため､ 思わぬ事故に
つながるおそれがあります。必要なときは非常点滅灯を使用してください。
発炎筒について
Cu
事故や故障で停車したとき､ 周囲に危険を知らせるた
めに使います。
発炎筒に記載されている次のことをよく読み､ あらか
じめ確認しておいてください。
●使用方法
●使用上の注意事項
●発炎時間
●有効期限
CX-5_Kス_初版.indb 5752016/11/08 18:52:34

576
5. トラブルが起きたら
緊急用具の取り扱い

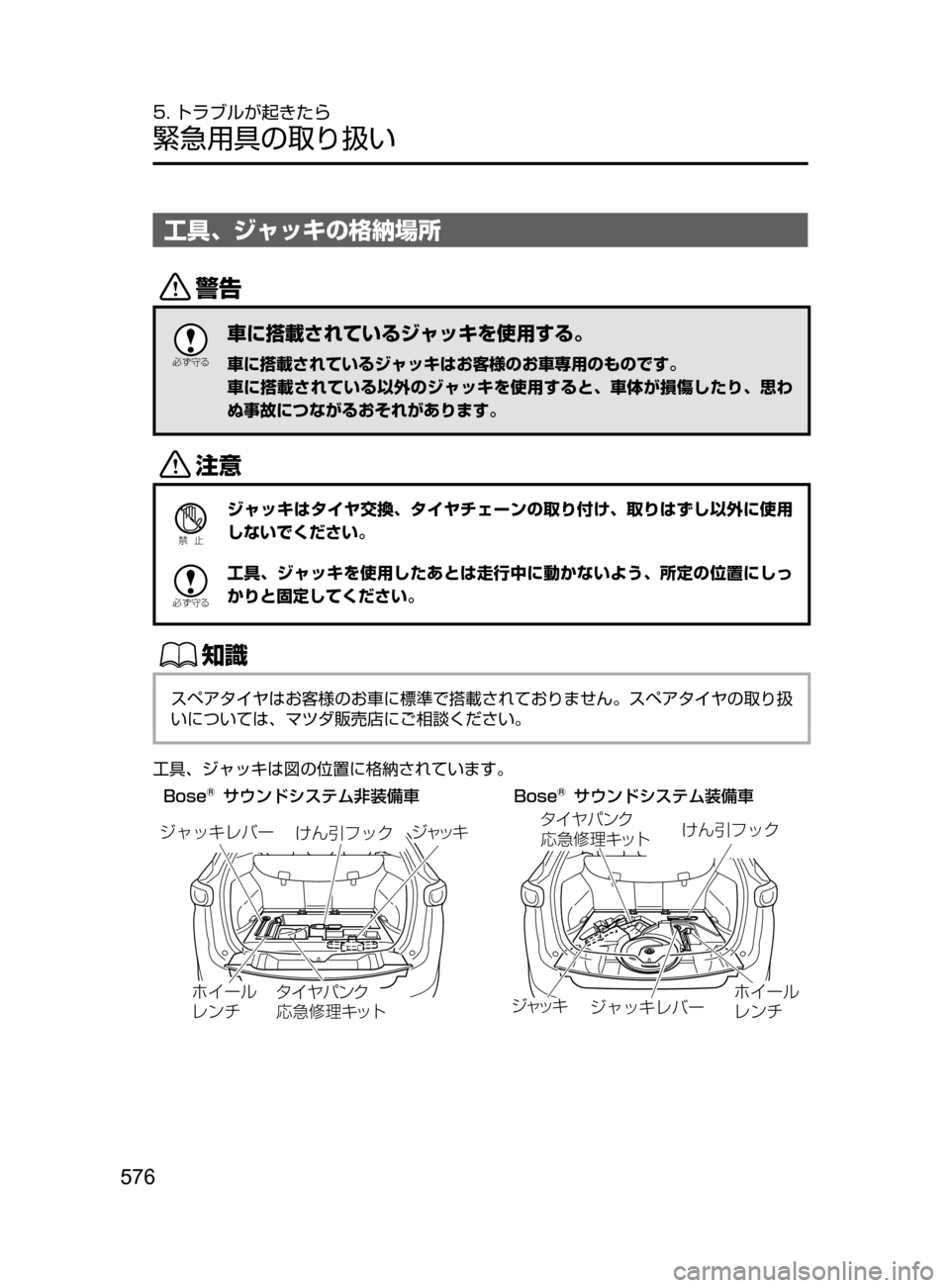

工具､ ジャッキの格納場所
/
žc ”
車に搭載されているジャッキを使用する。
車に搭載されているジャッキはお客様のお車専用のものです。
車に搭載されている以外のジャッキを使用すると､ 車体が損傷したり､ 思わ
ぬ事故につながるおそれがあります。
«™
Ð

­
ジャッキはタイヤ交換､ タイヤチェーンの取り付け､ 取りはずし以外に使用
しないでください。
žc ”
工具､ ジャッキを使用したあとは走行中に動かないよう､ 所定の位置にしっ
かりと固定してください。
ŒÝ
スペアタイヤはお客様のお車に標準で搭載されておりません。スペアタイヤの取り扱
いについては､ マツダ販売店にご相談ください。
工具､ ジャッキは図の位置に格納されています。
#PTF|±¢ïųµÂÜ
÷
‹
#PTF|±¢ïųµÂÜ
‡
÷
‹
´ß¿©èÌ”
´ß¿©èÌ”
× ”ç
èï½
Zœ¾Ñ¿«
Zœ¾Ñ¿«
»  àÍ ï«y
 x .g ©¿Ä
´ß¿©
´ß¿©
»  àÍ ï«
 x .g ©¿Ä× ”ç
èï½
CX-5_Kス_初版.indb 5762016/11/08 18:52:35

577
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
ジャッキの取り扱い
ジャッキアップする前に
1. 車を交通のさまたげにならない､ 地面が平らで固い安全に作業できる場所に移動しま
す。
2. セレクトレバーを P にいれます。
3. ブレーキペダルを踏んだまま､ パーキングブレーキをしっかりとかけ､ エンジンを止
めます。
4. 必要に応じて､ 非常点滅灯を点滅させ､ 停止表示板( 停止表示灯 )を使用します。
→ 572ページ「路上で動けなくなったとき」
5. 人や荷物を降ろし､ 工具､ ジャッキを取り出します。
→576ページ「工具､ ジャッキの格納場所」
6. 輪止めを用意します。
ŒÝ
輪止めについて
輪止めはお客様のお車に標準で搭載されておりません。必要に応じてマツダ販売店で
お求めください。なお､ 輪止めには､ タイヤを固定できる大きさの石や木材が代用で
きます。
ジャッキを取り出すとき
1. ラゲッジボードを開き、持ち上げます。
CX-5_Kス_初版.indb 5772016/11/08 18:52:36

578
5. トラブルが起きたら
緊急用具の取り扱い

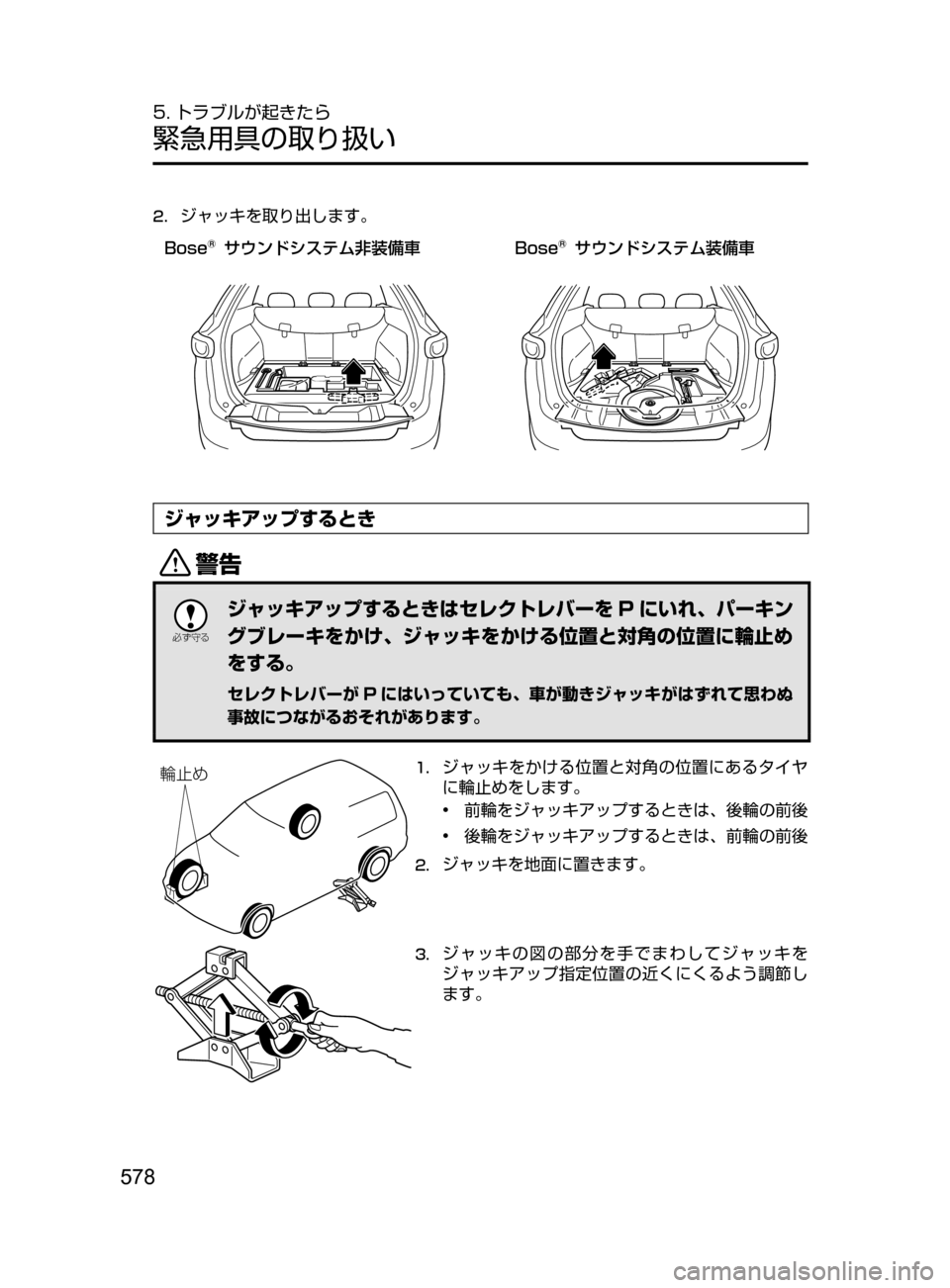

2. ジャッキを取り出します。
#PTF|±¢ïųµÂÜ
÷
‹
#PTF|±¢ïųµÂÜ
‡
÷
‹
ジャッキアップするとき
/
žc ”
ジャッキアップするときはセレクトレバーを P にいれ､ パーキン
グブレーキをかけ､ ジャッキをかける位置と対角の位置に輪止め
をする。
セレクトレバーが P にはいっていても､ 車が動きジャッキがはずれて思わぬ
事故につながるおそれがあります。
 ­Š1. ジャッキをかける位置と対角の位置にあるタイヤ
に輪止めをします。
•前輪をジャッキアップするときは､ 後輪の前後
•後輪をジャッキアップするときは､ 前輪の前後
2. ジャッキを地面に置きます。
3. ジャッキの図の部分を手でまわしてジャッキを
ジャッキアップ指定位置の近くにくるよう調節し
ます。
CX-5_Kス_初版.indb 5782016/11/08 18:52:37

579
運転する

前に
運転する

ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
´ß ¿© ž¿Ó
¦

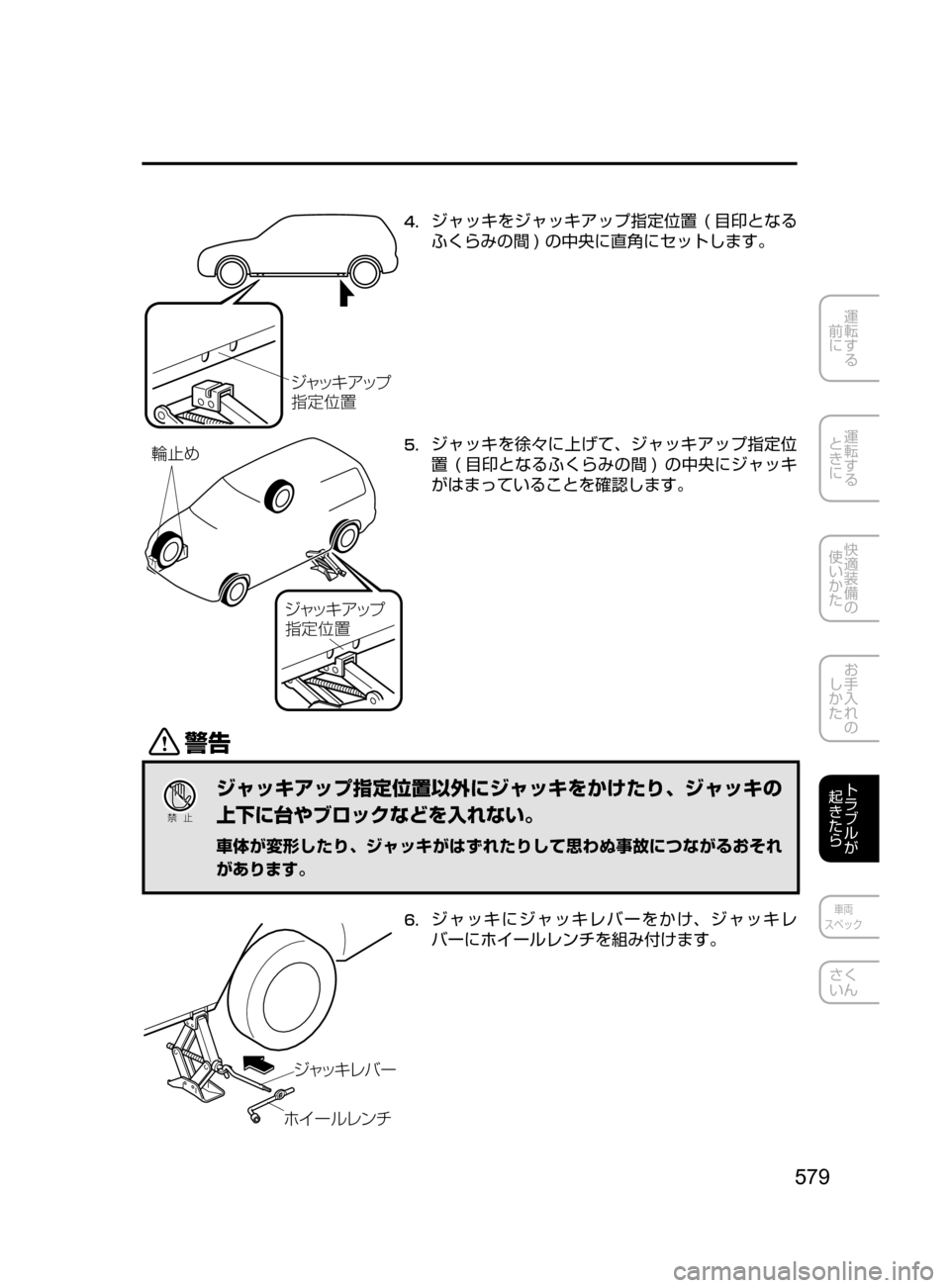

4. ジャッキをジャッキアップ指定位置( 目印となる
ふくらみの間 )の中央に直角にセットします。
´ß¿© ž¿Ó
¦
 ­Š
5. ジャッキを徐々に上げて､ ジャッキアップ指定位
置(目印となるふくらみの間 )の中央にジャッキ
がはまっていることを確認します。
/
Ð

­
ジャッキアップ指定位置以外にジャッキをかけたり､ ジャッキの
上下に台やブロックなどを入れない。
車体が変形したり､ ジャッキがはずれたりして思わぬ事故につながるおそれ
があります。
´ß
¿© èÌ ”
×  ”ç èï½
6. ジャッキにジャッキレバーをかけ､ ジャッキレ
バーにホイールレンチを組み付けます。
CX-5_Kス_初版.indb 5792016/11/08 18:52:39

580
5. トラブルが起きたら
緊急用具の取り扱い
× ”ç èï½

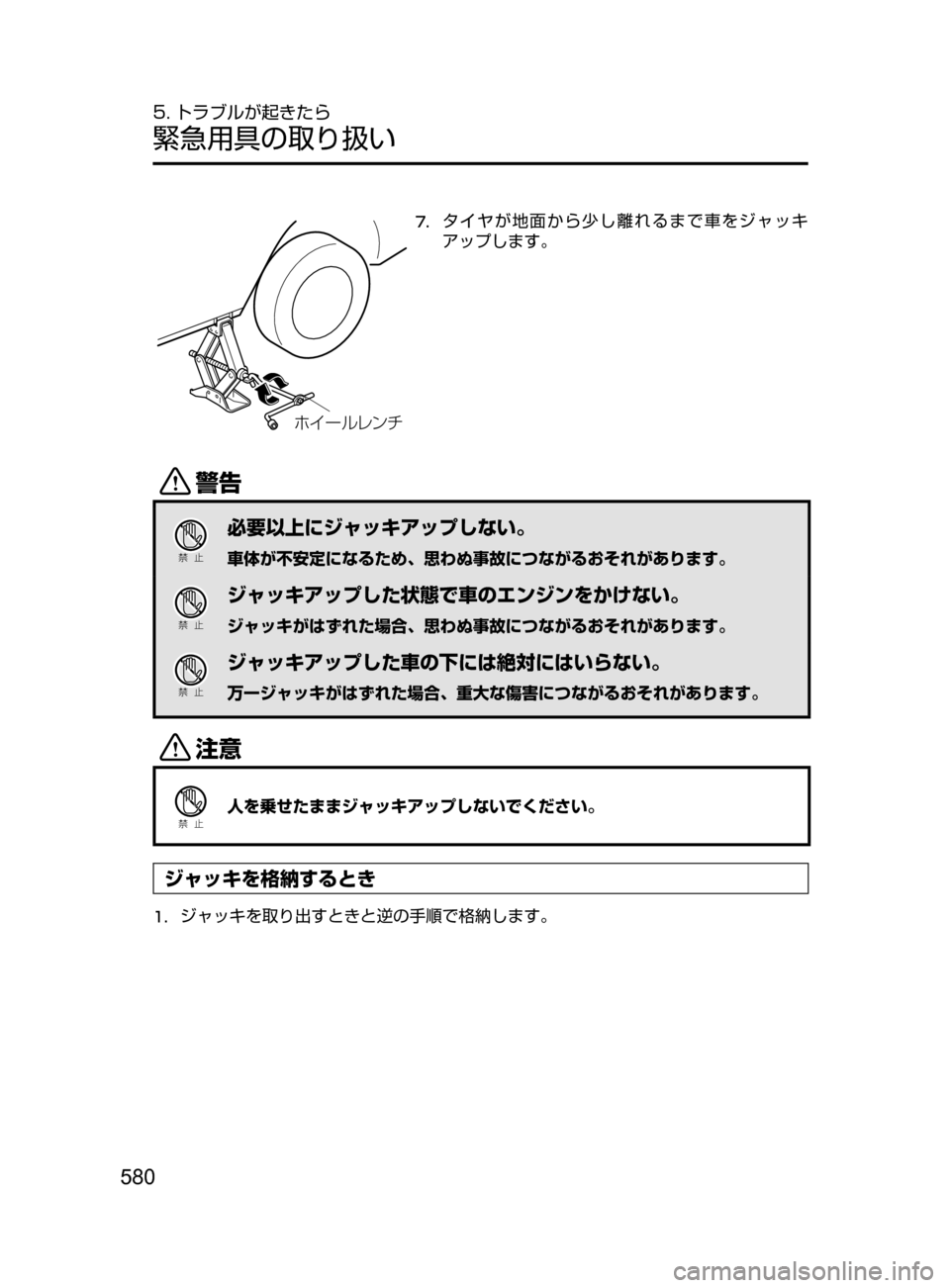

7. タイヤが地面から少し離れるまで車をジャッキ
アップします。
/
Ð

­
必要以上にジャッキアップしない。
車体が不安定になるため､ 思わぬ事故につながるおそれがあります。
Ð

­
ジャッキアップした状態で車のエンジンをかけない。
ジャッキがはずれた場合､ 思わぬ事故につながるおそれがあります。
Ð

­
ジャッキアップした車の下には絶対にはいらない。
万一ジャッキがはずれた場合､ 重大な傷害につながるおそれがあります。
«™
Ð

­人を乗せたままジャッキアップしないでください。
ジャッキを格納するとき
1. ジャッキを取り出すときと逆の手順で格納します。
CX-5_Kス_初版.indb 5802016/11/08 18:52:39
