5. Imediat ce sunt paralele, îndreptaţi roţile și intraţi încet cu spatele în locul de parcare.
Continuaţi verificarea zonei din jurul vehiculului și apoi opriţi-l în poziţia cea mai bună
posibil. (Dacă locul de parcare are linii de împărţire, verificaţi dacă liniile de ghidaj
privind lăţimea vehiculului sunt paralele cu acestea.)

(Starea afișajului) (Starea vehiculului)
Pentru siguranță, verificați împrejurimile
6. Atunci când schimbătorul de viteze (transmisie manuală) sau maneta selectorului
(transmisie automată) este trecută din marșarier (R) în altă poziţie a schimbătorului de
viteze (transmisie manuală) sau a manetei selectorului (transmisie automată), ecranul
revine la afișajul anterior.
NOTĂ
Deoarece poate să existe o diferenţă între imaginea afișată, precum cea indicată mai jos și
condiţiile efective în timp ce parcaţi, verificaţi întotdeauna siguranţa în partea din spate a
vehiculului și în zona din jur, prin contact vizual direct.
•În imaginea locului de parcare (sau a garajului) afișată mai jos, chiar dacă partea din
spate și liniile de ghidaj privind distanţa par paralele pe monitor, este posibil ca acestea
să nu fie efectiv paralele în realitate.
În timp ce conduceţi
Monitorul retrovizor
4-253

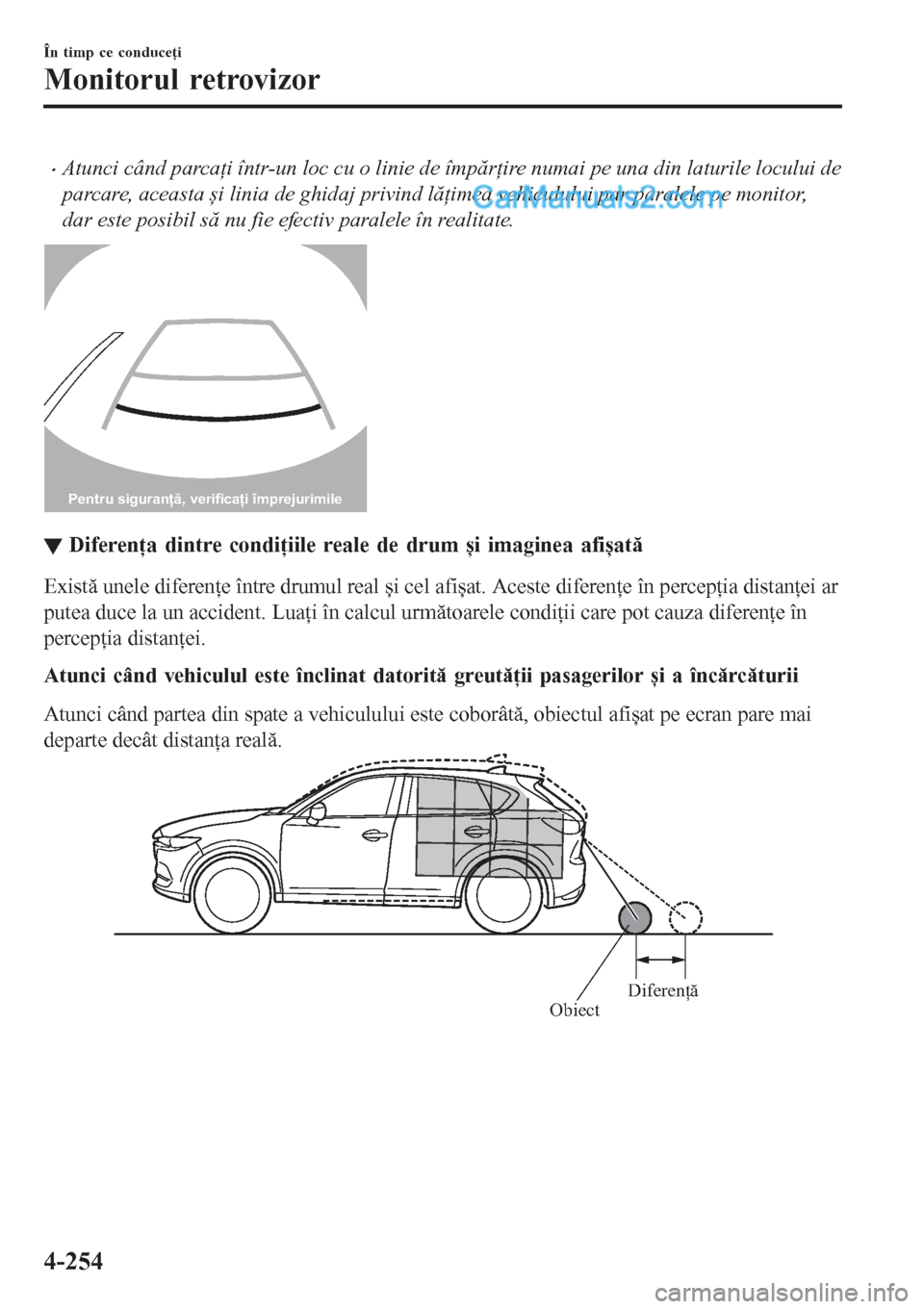

•Atunci când parcaţi într-un loc cu o linie de împărţire numai pe una din laturile locului de
parcare, aceasta și linia de ghidaj privind lăţimea vehiculului par paralele pe monitor,
dar este posibil să nu fie efectiv paralele în realitate.
Pentru siguranță, verificați împrejurimile
▼Diferenţa dintre condiţiile reale de drum și imaginea afișată
Există unele diferenţe între drumul real și cel afișat. Aceste diferenţe în percepţia distanţei ar
putea duce la un accident. Luaţi în calcul următoarele condiţii care pot cauza diferenţe în
percepţia distanţei.
Atunci când vehiculul este înclinat datorită greutăţii pasagerilor și a încărcăturii
Atunci când partea din spate a vehiculului este coborâtă, obiectul afișat pe ecran pare mai
departe decât distanţa reală.
Diferență
Obiect
În timp ce conduceţi
Monitorul retrovizor
4-254

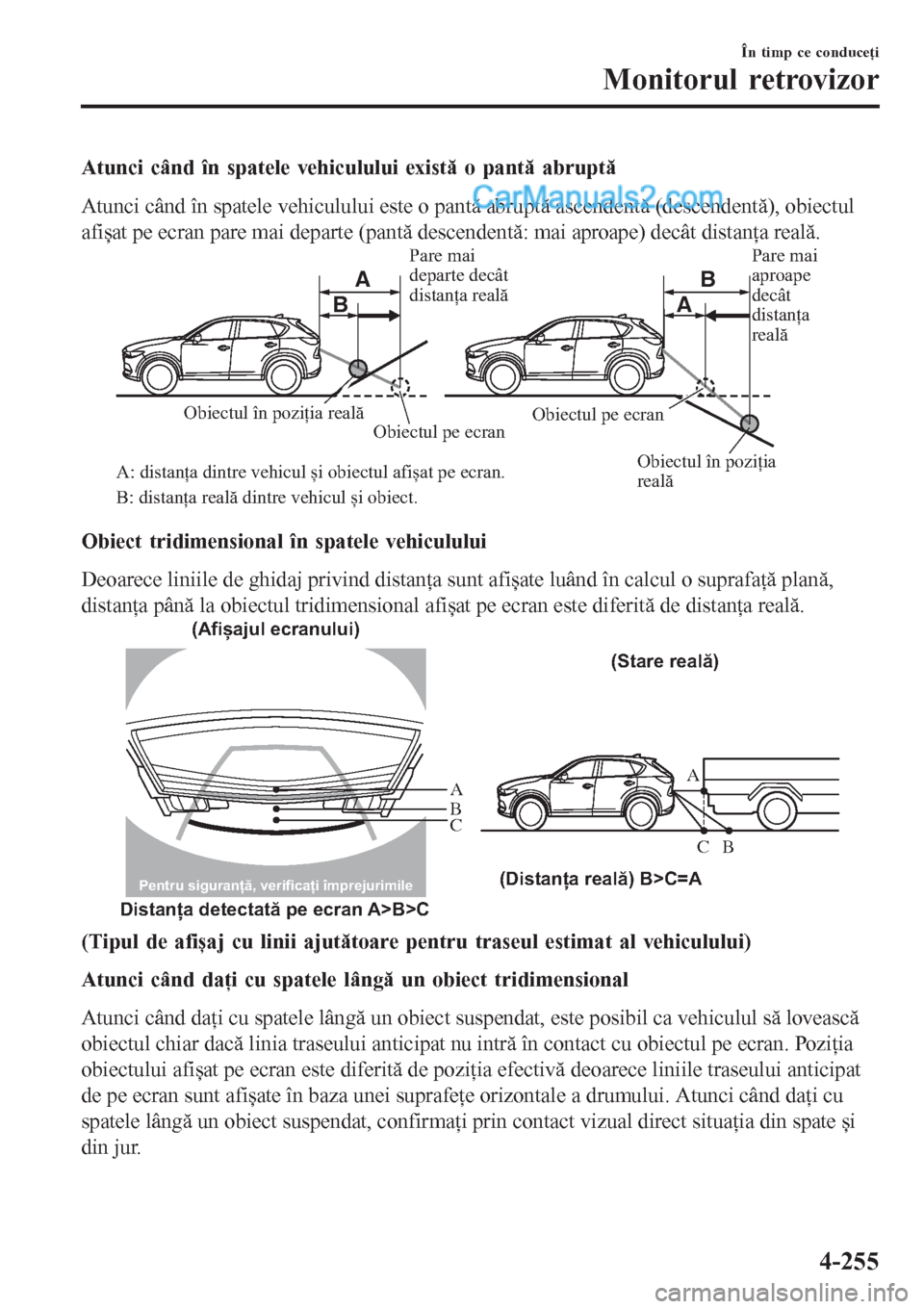

Atunci când în spatele vehiculului există o pantă abruptă
Atunci când în spatele vehiculului este o pantă abruptă ascendentă (descendentă), obiectul
afișat pe ecran pare mai departe (pantă descendentă: mai aproape) decât distanţa reală.
A AB
B
Pare mai
departe decât
distanța reală
Obiectul în poziția
reală Obiectul în poziția reală
Obiectul pe ecran
A: distanța dintre vehicul și obiectul afișat pe ecran.
B: distanța reală dintre vehicul și obiect.Obiectul pe ecranPare mai
aproape
decât
distanța
reală
Obiect tridimensional în spatele vehiculului
Deoarece liniile de ghidaj privind distanţa sunt afișate luând în calcul o suprafaţă plană,
distanţa până la obiectul tridimensional afișat pe ecran este diferită de distanţa reală.
A
A
C B
CB
(Distanța reală) B>C=A
Distanța detectată pe ecran A>B>C(Afișajul ecranului)
(Stare reală)
Pentru siguranță, verificați împrejurimile
(Tipul de afișaj cu linii ajutătoare pentru traseul estimat al vehiculului)
Atunci când daţi cu spatele lângă un obiect tridimensional
Atunci când daţi cu spatele lângă un obiect suspendat, este posibil ca vehiculul să lovească
obiectul chiar dacă linia traseului anticipat nu intră în contact cu obiectul pe ecran. Poziţia
obiectului afișat pe ecran este diferită de poziţia efectivă deoarece liniile traseului anticipat
de pe ecran sunt afișate în baza unei suprafeţe orizontale a drumului. Atunci când daţi cu
spatele lângă un obiect suspendat, confirmaţi prin contact vizual direct situaţia din spate și
din jur.
În timp ce conduceţi
Monitorul retrovizor
4-255

(Afișajul ecranului) (Vedere reală)
Pentru siguranță, verificați împrejurimile
▼▼Reglarea calităţii imaginii
AVERTISMENT
Reglaţi întotdeauna calitatea imaginii monitorului retrovizor în timp ce vehiculul este oprit:
Nu reglaţi calitatea imaginii monitorului retrovizor atunci când conduceţi vehiculul. Reglarea
calităţii imaginii monitorului retrovizor, precum luminozitatea, contrastul, culoarea și
nuanţele în timp ce conduceţi este periculoasă deoarece vă poate distrage atenţia de la
operarea vehiculului ceea ce ar putea duce la un accident.
Reglarea calităţii imaginii trebuie să fie făcută în timp ce schimbătorul de viteze (transmisie
manuală) sau maneta selectorului (transmisie automată) este în marșarier (R).
Există patru setări care pot fi reglate incluzând luminozitatea, contrastul, nuanţa și culoarea.
În timpul reglării, fiţi atent la mediul din jurul vehiculului.
1. Selectaţi pictograma
din ecran pentru a afișa filele.
2. Selectaţi articolul de filă dorit.
3. Reglaţi luminozitatea, contrastul, nuanţa și culoarea folosind cursorul.
Dacă doriţi să resetaţi, apăsaţi pe butonul de resetare.
4. Selectaţi pictograma
din ecran pentru a închide fila.
În timp ce conduceţi
Monitorul retrovizor
4-256

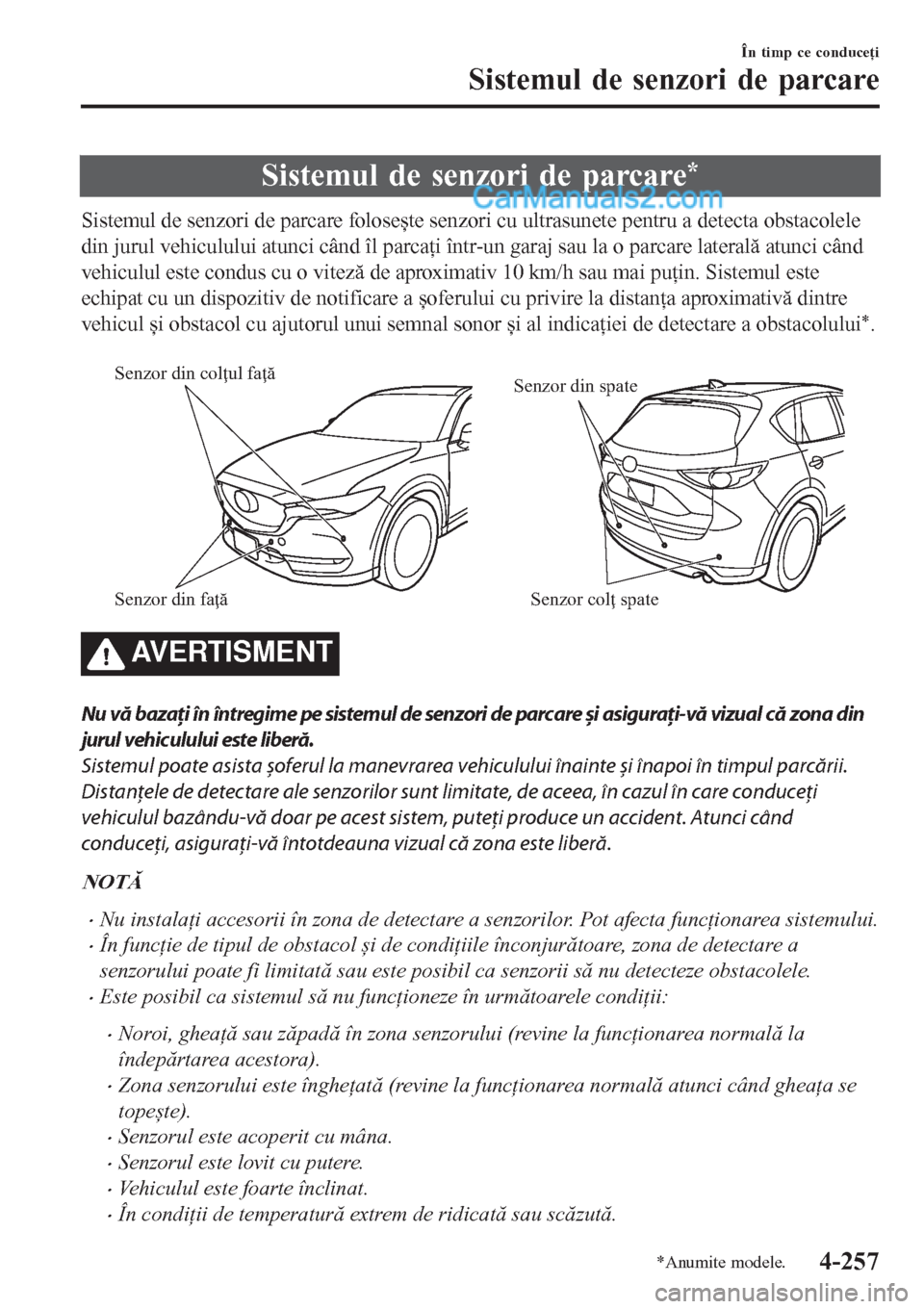

Sistemul de senzori de parcare*
Sistemul de senzori de parcare folosește senzori cu ultrasunete pentru a detecta obstacolele
din jurul vehiculului atunci când îl parcaţi într-un garaj sau la o parcare laterală atunci când
vehiculul este condus cu o viteză de aproximativ 10 km/h sau mai puţin. Sistemul este
echipat cu un dispozitiv de notificare a șoferului cu privire la distanţa aproximativă dintre
vehicul și obstacol cu ajutorul unui semnal sonor și al indicaţiei de detectare a obstacolului
*.

Senzor colţ spate Senzor din colţul faţă
Senzor din spate
Senzor din faţă
AVERTISMENT
Nu vă bazaţi în întregime pe sistemul de senzori de parcare și asiguraţi-vă vizual că zona din
jurul vehiculului este liberă.
Sistemul poate asista șoferul la manevrarea vehiculului înainte și înapoi în timpul parcării.
Distanţele de detectare ale senzorilor sunt limitate, de aceea, în cazul în care conduceţi
vehiculul bazându-vă doar pe acest sistem, puteţi produce un accident. Atunci când
conduceţi, asiguraţi-vă întotdeauna vizual că zona este liberă.
NOTĂ
•Nu instalaţi accesorii în zona de detectare a senzorilor. Pot afecta funcţionarea sistemului.
•În funcţie de tipul de obstacol și de condiţiile înconjurătoare, zona de detectare a
senzorului poate fi limitată sau este posibil ca senzorii să nu detecteze obstacolele.
•Este posibil ca sistemul să nu funcţioneze în următoarele condiţii:
•Noroi, gheaţă sau zăpadă în zona senzorului (revine la funcţionarea normală la
îndepărtarea acestora).
•Zona senzorului este îngheţată (revine la funcţionarea normală atunci când gheaţa se
topește).
•Senzorul este acoperit cu mâna.
•Senzorul este lovit cu putere.
•Vehiculul este foarte înclinat.
•În condiţii de temperatură extrem de ridicată sau scăzută.
În timp ce conduceţi
Sistemul de senzori de parcare
*Anumite modele.4-257

•Vehiculul este condus pe drumuri denivelate, înclinate, acoperite cu pietriș sau iarbă.
•Un obiect care generează ultrasunete se află lângă vehicul, precum claxonul altui
vehicul, sunetul motorului unei motociclete, sunetul cauzat de trecerea unui vehicul de
dimensiuni mari, senzorii altui vehicul.
•Vehiculul este condus pe ploaie puternică sau pe carosabil ud.
•Un deflector disponibil în comerţ sau o antenă pentru un emiţător radio este instalat pe
vehicul.
•Vehiculul se deplasează spre o bordură înaltă sau pătrată.
•Un obstacol este prea aproape de senzor.
•Este posibil ca obstacolele de sub bara de protecţie să nu fie detectate. Este posibil ca
obstacolele care sunt mai joase decât bara de protecţie sau sunt subţiri să fie iniţial
detectate, dar acestea nu mai sunt detectate pe măsură ce vehiculul se apropie.
•Este posibil ca următoarele tipuri de obstacole să nu fie detectate:
•Obiectele subţiri precum cablurile sau sfoara
•Obiectele care absorb ultrasunetele precum bumbacul sau zăpada
•Obiectele ascuţite
•Obiectele foarte înalte și cele care sunt mai late la vârf
•Obiectele mici, scurte
•Verificaţi întotdeauna sistemul la un service autorizat, recomandarea noastră fiind un
reprezentant autorizat Mazda, dacă bara de protecţie este lovită, chiar și într-un accident
minor. Dacă senzorii sunt deplasaţi, nu mai pot detecta obstacolele.
•Sistemul poate avea o defecţiune dacă semnalul sonor nu funcţionează sau indicatorul
luminos nu se aprinde atunci când un senzor al sistemului de parcare asistată este activat.
Consultaţi un service autorizat, recomandarea noastră fiind un reprezentant autorizat
Mazda.
•Sistemul poate avea o defecţiune dacă se aude semnalul sonor care indică o defecţiune a
sistemului și indicatorul luminos luminează scurt. Consultaţi un service autorizat,
recomandarea noastră fiind un reprezentant autorizat Mazda.
•Este posibil ca semnalul sonor care indică o defecţiune de sistem să nu se audă dacă
temperatura mediului înconjurător este extrem de scăzută sau noroi, gheaţă sau zăpadă
există în zona senzorului. Îndepărtaţi materialele străine din zona senzorului.
•La instalarea unui cârlig de remorcă, consultaţi un service autorizat, recomandarea
noastră fiind un reprezentant autorizat Mazda.
În timp ce conduceţi
Sistemul de senzori de parcare
4-258

▼Zona de detectare a senzorului
Senzorii detectează obstacolele aflate până la următoarele distanţe.

Distanţa de detectare a senzorului din faţă
Distanţa de detectare a senzorului din colţul faţă
Distanța de detectare a senzorului spate
Distanța de detectare a senzorului din colț spate
B
A
D
C
A: Aproximativ 55 cm
B: Aproximativ 55 cm
C: Aproximativ 100 cm
D: Aproximativ 150 cm
▼▼Operarea sistemului de senzori pentru parcarea asistată
Atunci când butonul senzorului de parcare este apăsat cu contactul trecut în poziţia pornit, se
aude soneria și indicatorul luminos se aprinde.
Atunci când contactul este trecut în poziţia pornit cu senzorul de parcare activat, indicatorul
luminos se aprinde.
Apăsaţi din nou butonul pentru a opri operaţia.
Indicator luminos
În timp ce conduceţi
Sistemul de senzori de parcare
4-259

Condiţiile de funcţionare
Sistemul senzorilor de parcare poate să fie folosit atunci când sunt respectate toate condiţiile
următoare:
•Contactul este în poziţia ON (pornit).
•Butonul senzorului de parcare este activat.
NOTĂ
•(Vehicul cu transmisie automată)
Indicatorul detectării și soneria senzorilor din faţă/senzorilor din colţul din faţă nu
acţionează atunci când maneta selectorului este în poziţia P.
•Indicatorul detectării și sunetul soneriei nu se activează atunci când este aplicată frâna
de parcare.
▼Indicaţia detectării obstacolului
Este indicată poziţia unui senzor care a detectat un obstacol. Indicatorul se aprinde în diferite
zone în funcţie de distanţa până la un obstacol detectată de senzor.
Pe măsură ce vehiculul se apropie de un obstacol, zona din indicator mai apropiată de
vehicul se aprinde.

Indicatorul
senzorului din
colţul stânga
faţăIndicatorul senzorului
din colţul dreapta faţă
Indicatorul senzorului din
colţul dreapta spate Indicatorul
senzorului din
colţul stânga
spateIndicatorul senzorului din faţă
Indicatorul senzorului din spate
NOTĂ
Indicatorul detectării poate să fie comutat între afișare și neafișare.
Consultaţi secţiunea „Funcţiile de personalizare” de la pagina 9-14.
În timp ce conduceţi
Sistemul de senzori de parcare
4-260

Notificarea unei probleme a sistemului
Dacă apare una din problemele indicate în tabel, șoferul este notificat în legătură cu
problemă în funcţie de tipul de sistem, așa cum este indicat.
Indicatorul detectării Soluţia
Deconectare
Sistemul poate avea o defecţiune. Consultaţi de urgenţă
un service autorizat, recomandarea noastră fiind un re-
prezentant autorizat Mazda.
Defecţiune a sis-
temului
Sistemul poate avea o defecţiune. Consultaţi de urgenţă
un service autorizat, recomandarea noastră fiind un re-
prezentant autorizat Mazda.
Îngheţ/murdărire
Este posibil ca materii străine să existe în zona senzoru-
lui corespunzătoare indicaţiei de detectare a obstacolului
prezentată. Dacă sistemul nu își revine, consultaţi de ur-
genţă un service autorizat, recomandarea noastră fiind
un reprezentant autorizat Mazda.
În timp ce conduceţi
Sistemul de senzori de parcare
4-261

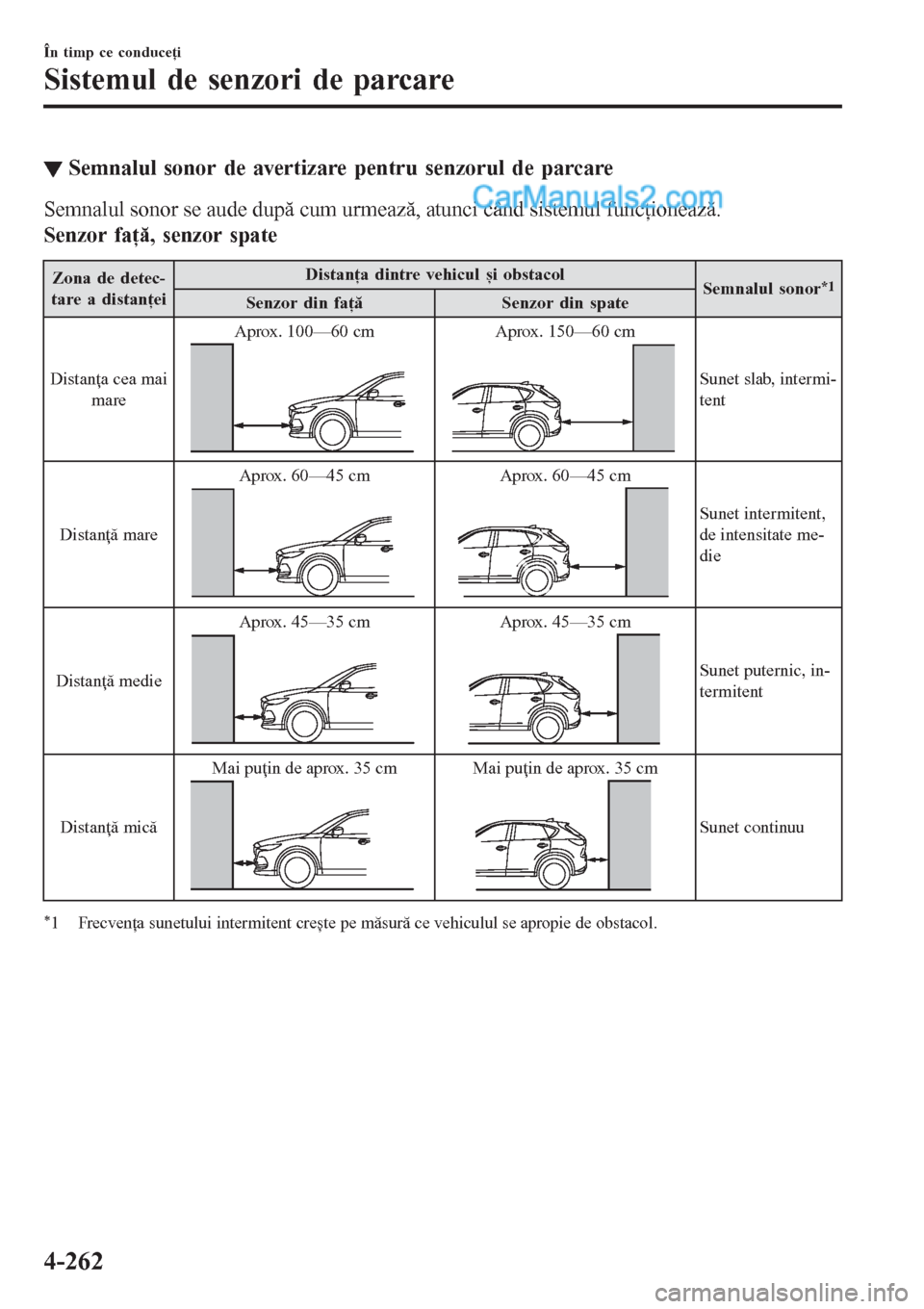

▼Semnalul sonor de avertizare pentru senzorul de parcare
Semnalul sonor se aude după cum urmează, atunci când sistemul funcţionează.
Senzor faţă, senzor spate
Zona de detec-
tare a distanţeiDistanţa dintre vehicul și obstacol
Semnalul sonor*1Senzor din faţă Senzor din spate
Distanţa cea mai
mareAprox. 100—60 cm
Aprox. 150—60 cm
Sunet slab, intermi-
tent
Distanţă mareAprox. 60—45 cm
Aprox. 60—45 cm
Sunet intermitent,
de intensitate me-
die
Distanţă medieAprox. 45—35 cm
Aprox. 45—35 cm
Sunet puternic, in-
termitent
Distanţă micăMai puţin de aprox. 35 cm
Mai puţin de aprox. 35 cm
Sunet continuu
*1 Frecvenţa sunetului intermitent crește pe măsură ce vehiculul se apropie de obstacol.
În timp ce conduceţi
Sistemul de senzori de parcare
4-262
