MAZDA MODEL CX-5 2017 Manualul de utilizare (in Romanian)

9Specificaţiile
Informaţii tehnice despre vehiculul Mazda.
Seriile de identificare........................ 9-2
Plăcuţele cu seriile de
identificare.................................... 9-2
Specificaţiile....................................... 9-5
Specificaţiile................................. 9-5
Funcţiile de personalizare.............. 9-14
Funcţiile de personalizare........... 9-14
9-1

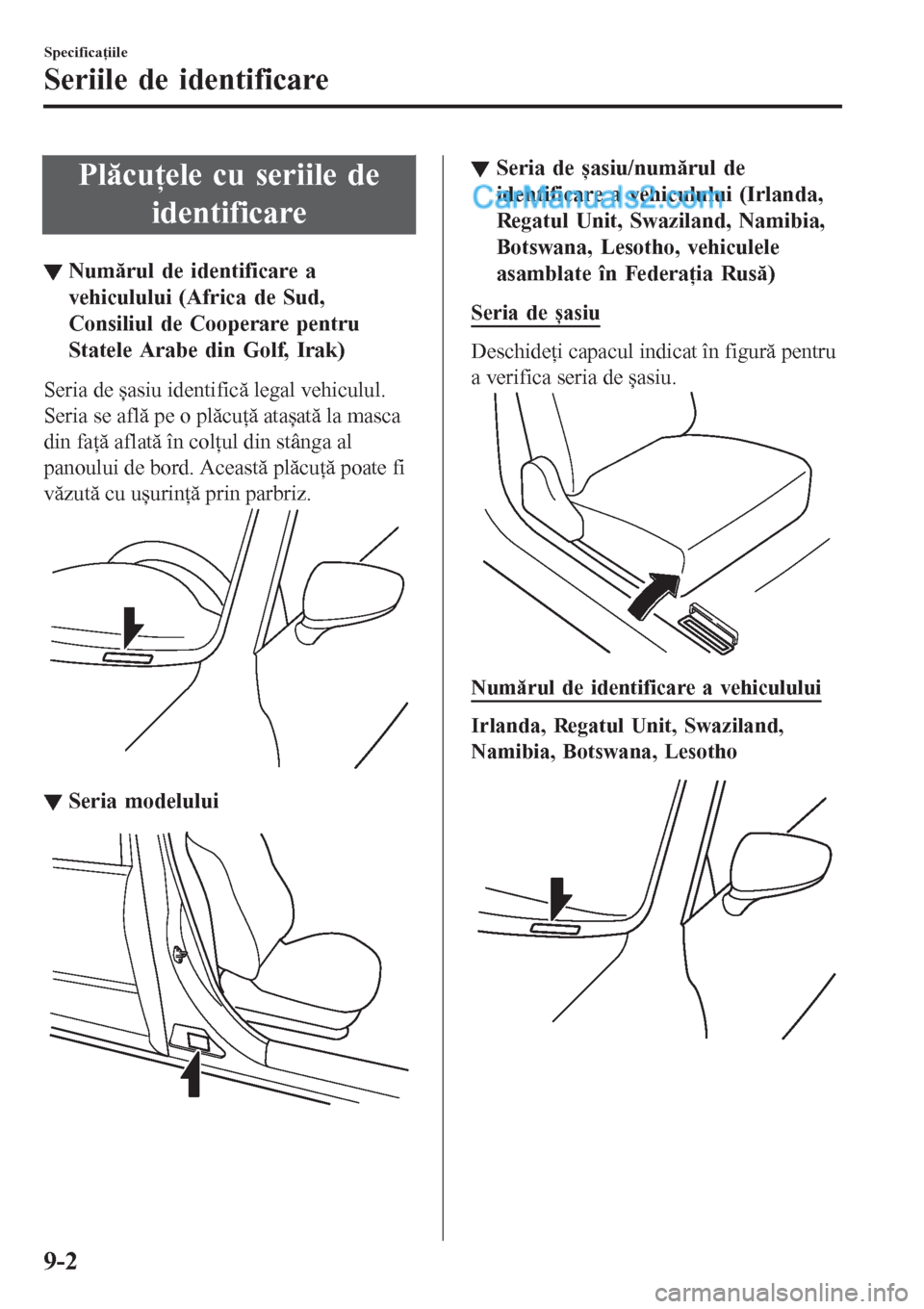

Plăcuţele cu seriile de
identificare
▼Numrul de identificare a
vehiculului (Africa de Sud,
Consiliul de Cooperare pentru
Statele Arabe din Golf, Irak)
Seria de șasiu identifică legal vehiculul.
Seria se află pe o plăcuţă atașată la masca
din faţă aflată în colţul din stânga al
panoului de bord. Această plăcuţă poate fi
văzută cu ușurinţă prin parbriz.
▼▼Seria modelului
▼▼Seria de șasiu/numărul de
identificare a vehiculului (Irlanda,
Regatul Unit, Swaziland, Namibia,
Botswana, Lesotho, vehiculele
asamblate în Federaţia Rusă)
Seria de șasiu
Deschideţi capacul indicat în figură pentru
a verifica seria de șasiu.
Numărul de identificare a vehiculului
Irlanda, Regatul Unit, Swaziland,
Namibia, Botswana, Lesotho
Specificaţiile
Seriile de identificare
9-2

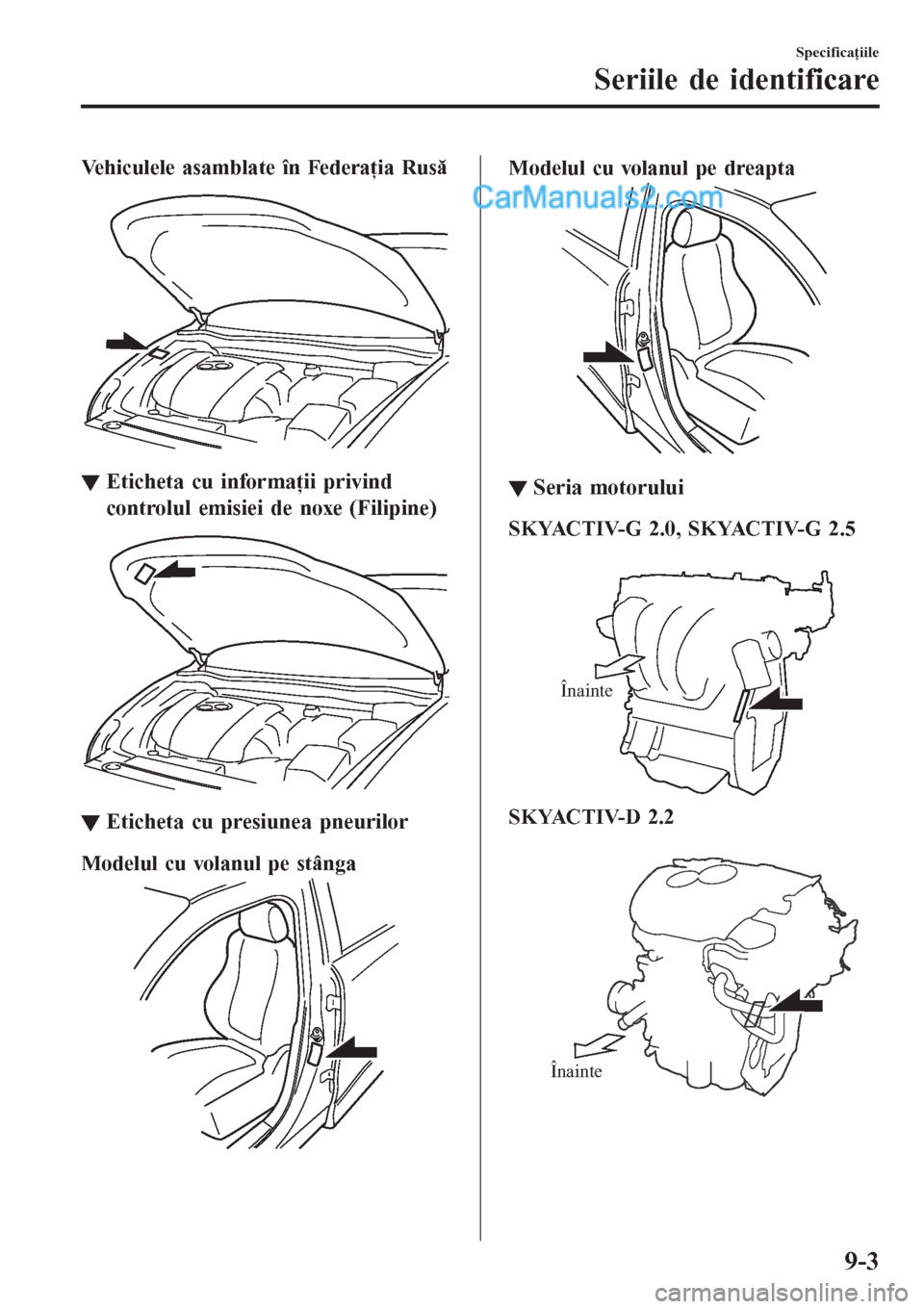

Vehiculele asamblate în Federaţia Rusă
▼Eticheta cu informaţii privind
controlul emisiei de noxe (Filipine)
▼Eticheta cu presiunea pneurilor
Modelul cu volanul pe stânga
Modelul cu volanul pe dreapta
▼Seria motorului
SKYACTIV-G 2.0, SKYACTIV-G 2.5

Înainte
SKYACTIV-D 2.2

Înainte
Specificaţiile
Seriile de identificare
9-3

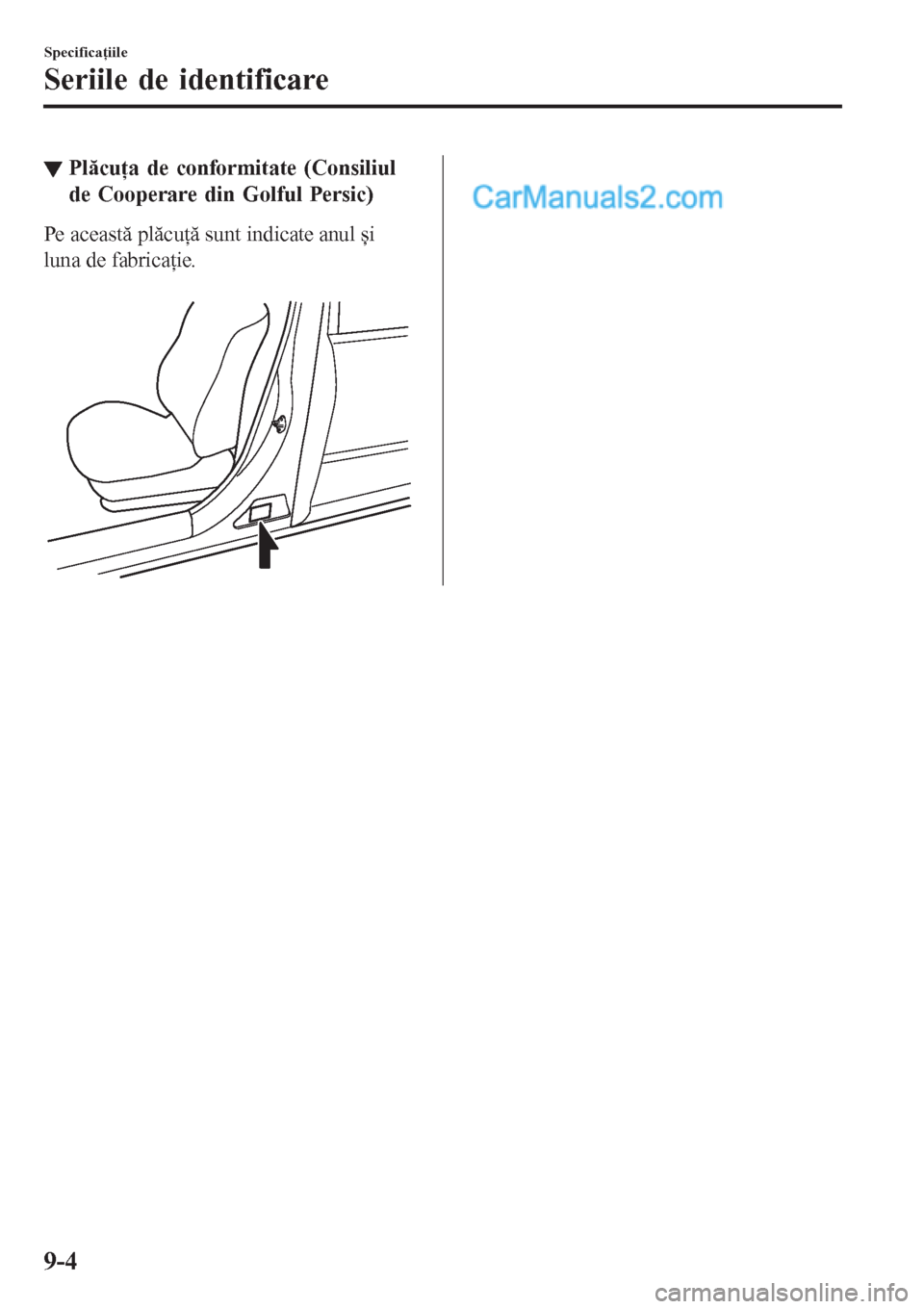

▼Plăcuţa de conformitate (Consiliul
de Cooperare din Golful Persic)
Pe această plăcuţă sunt indicate anul și
luna de fabricaţie.

Specificaţiile
Seriile de identificare
9-4

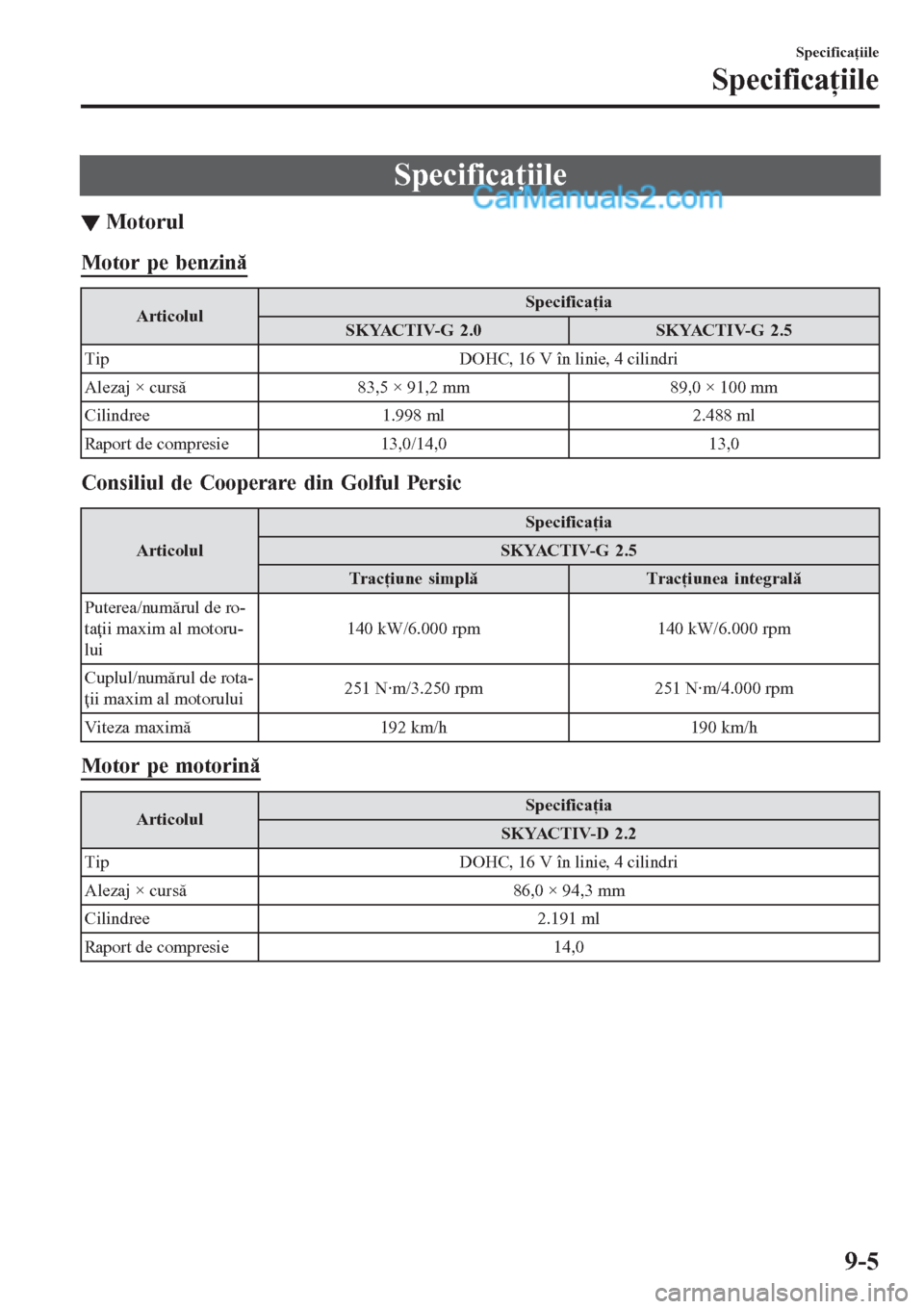

Specificaţiile
▼Motorul
Motor pe benzin
ArticolulSpecifica▼ia
SKYACTIV-G 2.0 SKYACTIV-G 2.5
Tip DOHC, 16 V în linie, 4 cilindri
Alezaj × cursă 83,5 × 91,2 mm 89,0 × 100 mm
Cilindree 1.998 ml 2.488 ml
Raport de compresie 13,0/14,0 13,0
Consiliul de Cooperare din Golful Persic
ArticolulSpecificaţia
SKYACTIV-G 2.5
Tracţiune simplă Tracţiunea integrală
Puterea/numărul de ro-
taţii maxim al motoru-
lui140 kW/6.000 rpm 140 kW/6.000 rpm
Cuplul/numărul de rota-
ţii maxim al motorului251 N·m/3.250 rpm 251 N·m/4.000 rpm
Viteza maximă 192 km/h 190 km/h
Motor pe motorină
ArticolulSpecificaţia
SKYACTIV-D 2.2
Tip DOHC, 16 V în linie, 4 cilindri
Alezaj × cursă 86,0 × 94,3 mm
Cilindree 2.191 ml
Raport de compresie 14,0
Specificaţiile
Specificaţiile
9-5

▼Sistemul electric
ArticolulClasificarea
SKYACTIV-G 2.0, SKYACTIV-G 2.5 SKYACTIV-D 2.2
BaterieQ-85
*1T-11 0*112V-55Ah/20HR*2 sau 12V-65Ah/20HR*2
Cod al bujiei in-
candescenteCu excepţia Thai-
landeiBujie cu incandes-
cenţă originală
Mazda
*3
PE5R-18-110 sau
PE5S-18-110
Š
Thailanda PEHW-18–110
*1 Q-85 sau T-110 este destinată sistemului i-stop (PENTRU OPRIRE ȘI PORNIRE)/sistemului i-ELOOP. Numai
Q-85 sau T-110 ar trebui să fie folosite pentru a asigura funcţionarea corectă a sistemului i-stop (PENTRU
PORNIRE ȘI OPRIRE)/sistemului i-ELOOP. Pentru detalii, consultaţi un service autorizat, recomandarea
noastră fiind un reprezentant autorizat Mazda.
*2 Nu și pentru sistemul i-stop/sistemul i-ELOOP.*3 Bujiile incandescente asigură performanţele maxime ale SKYACTIV-G. Pentru detalii, consultaţi un service
autorizat, recomandarea noastră fiind un reprezentant autorizat Mazda.
AT E N
IE
La curăţarea electrozilor din iridiu, nu utilizaţi o perie din sârmă. Stratul de particule fine de pe
aliajul de iridiu și vârfurile de platină se poate deteriora.
Specificaţiile
Specificaţiile
9-6

▼Calitatea lubrifiantului
Ulei de motor*1Europa Cu excepţia Europei
SKYACTIV-G 2.0,
SKYACTIV-G 2.5Uleiurile recomandate
*2Calitatea uleiului
Ulei original Mazda Supra 0W-20
API SL/SM/SN sau
ILSAC GF-III/GF-IV/GF-V Ulei original Mazda Ultra 5W-30
Calitatea alternativă a uleiului
*3
API SN*4 sau ACEA A5/B50W-20
5W-30
SKYACTIV-D 2.2Uleiurile recomandate
*2Calitatea uleiului
Ulei original Mazda Supra DPF 0W-30
ACEA C3
0W-30/5W-30 Ulei original Mazda Ultra DPF 5W-30
Calitatea alternativă a uleiului
*3
ACEA C30W-30
5W-30
*1 Consultaţi secţiunea „Uleiul recomandat” de la pagina 6-25.*2 Uleiurile originale Mazda sunt proiectate/testate special pentru motorul respectiv. Pentru o performanţă optimă,
vă recomandăm să folosiţi întotdeauna uleiuri originale Mazda.
*3 Dacă nu puteţi găsi un ulei original Mazda, uleiurile alternative care respectă specificaţiile enumerate pot fi de
asemenea folosite.
*4 Folosiţi API SM/SN în Kazahstan.
Nu folosiţi uleiuri care nu îndeplinesc specificaţiile sau cerinţele de mai sus. Folosirea
uleiului necorespunzător poate duce la defectarea motorului, fapt care nu este acoperit de
garanţia Mazda.
Lubrifiantul Clasificarea
Lichid de răcire Tip FL-22
Ulei al transmisiei manualeAPI Service GL-4
SAE 75W-80
Ulei al transmisiei automate Ulei original Mazda ATF-FZ
Ulei al cutiei de transmisie Mazda Long Life Hypoid Gear Oil SG1
Ulei pentru diferenţialul spate Mazda Long Life Hypoid Gear Oil SG1
Lichid de frână/ambreiaj SAE J1703 sau FMVSS116 DOT-3 sau DOT-4
Specificaţiile
Specificaţiile
9-7

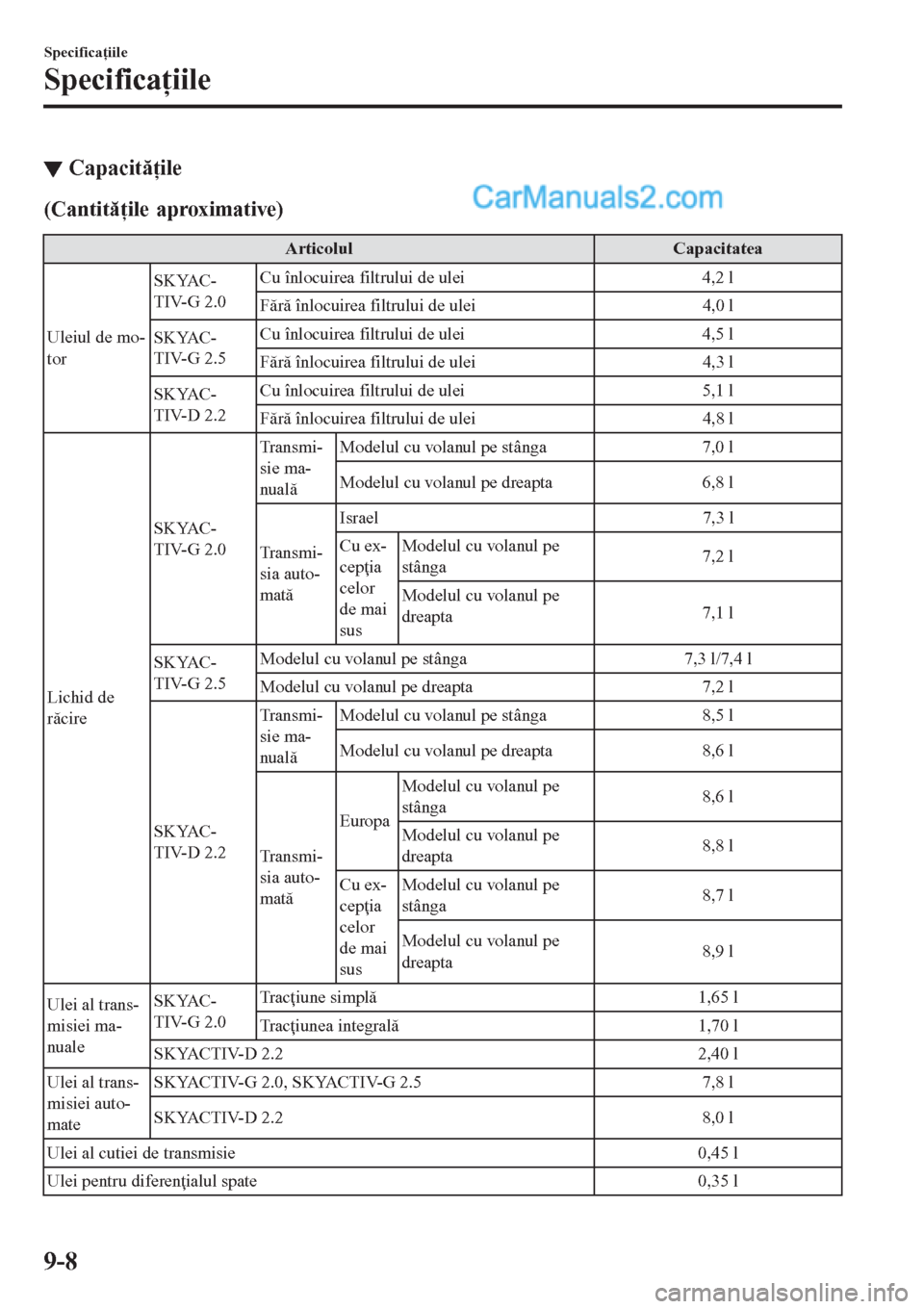

▼Capacităţile
(Cantităţile aproximative)
Articolul Capacitatea
Uleiul de mo-
torSKYAC-
TIV-G 2.0Cu înlocuirea filtrului de ulei 4,2 l
Fără înlocuirea filtrului de ulei 4,0 l
SKYAC-
TIV-G 2.5Cu înlocuirea filtrului de ulei 4,5 l
Fără înlocuirea filtrului de ulei 4,3 l
SKYAC-
TIV-D 2.2Cu înlocuirea filtrului de ulei 5,1 l
Fără înlocuirea filtrului de ulei 4,8 l
Lichid de
răcireSKYAC-
TIV-G 2.0Tr a n s m i -
sie ma-
nualăModelul cu volanul pe stânga 7,0 l
Modelul cu volanul pe dreapta 6,8 l
Tr a n s m i -
sia auto-
matăIsrael 7,3 l
Cu ex-
cepţia
celor
de mai
susModelul cu volanul pe
stânga7,2 l
Modelul cu volanul pe
dreapta7,1 l
SKYAC-
TIV-G 2.5Modelul cu volanul pe stânga 7,3 l/7,4 l
Modelul cu volanul pe dreapta 7,2 l
SKYAC-
TIV-D 2.2Tr a n s m i -
sie ma-
nualăModelul cu volanul pe stânga 8,5 l
Modelul cu volanul pe dreapta 8,6 l
Tr a n s m i -
sia auto-
matăEuropaModelul cu volanul pe
stânga8,6 l
Modelul cu volanul pe
dreapta8,8 l
Cu ex-
cepţia
celor
de mai
susModelul cu volanul pe
stânga8,7 l
Modelul cu volanul pe
dreapta8,9 l
Ulei al trans-
misiei ma-
nualeSKYAC-
TIV-G 2.0Tracţiune simplă 1,65 l
Tracţiunea integrală 1,70 l
SKYACTIV-D 2.2 2,40 l
Ulei al trans-
misiei auto-
mateSKYACTIV-G 2.0, SKYACTIV-G 2.5 7,8 l
SKYACTIV-D 2.2 8,0 l
Ulei al cutiei de transmisie 0,45 l
Ulei pentru diferenţialul spate 0,35 l
Specificaţiile
Specificaţiile
9-8

Articolul Capacitatea
Rezervor de
combustibilTracţiune simplă 56,0 l
Tracţiunea integrală 58,0 l
Verificaţi nivelul uleiului și al fluidelor cu ajutorul jojelor sau al indicatoarelor de bord.
▼Dimensiunile
Articolul Specificaţiile vehiculului
Lungime totală4.550 mm
Lăţime totală1.840 mm
Înălţime totalăvehicul cu jante din aliaj de 17 inch 1.675 mm
vehicul cu jante din aliaj de 19 inch 1.680 mm
Bandă de rulare faţăVehicul cu jante de 17 inch din oţel caracteristice 1.585 mm
Vehicul cu jante de 17 inch din aluminiu 1.595 mm
Vehicul cu jante de 19 inch din aluminiu 1.595 mm
Bandă de rulare spa-
teVehicul cu jante de 17 inch din oţel caracteristice 1.585 mm
Vehicul cu jante de 17 inch din aluminiu 1.595 mm
Vehicul cu jante de 19 inch din aluminiu 1.595 mm
Ampatament2.700 mm
Specificaţiile
Specificaţiile
9-9

▼Becurile
Luminile exterioare
BeculCategoria
Puterea activă
UNECE*1(SAE)
FarurileFază lungă
LED
*2Š (Š)
Fază scurtă
LED
*2Š (Š)
Luminile de drum
*Tipul cu leduri
LED*2Š (Š)
Tipul cu bec 21/5 W21/5W (7443)
Luminile de poziţieTipul cu leduri
LED
*2Š (Š)
Tipul cu bec 5 W5W (Š)
Semnalizatoare de direcţie din faţă 21 WY21W (7443NA)
Farurile de ceaţă
*LED*2Š (Š)
Semnalizatoarele de direcţie laterale
LED
*2Š (Š)
Lampa centrală de frână
LED
*2Š (Š)
Semnalizatoare de direcţie din spate 21 WY21W (7443NA)
Stopurile/lămpile din spateTipul cu leduri
LED
*2Š (Š)
Tipul cu bec 21/5 W21/5W (7443)
Lămpile de marșarier
LED
*2Š (Š)
Lampa de ceaţă spate
*21 W21W (7440)
Lămpile pentru numărul de înmatriculare 5 W5W (Š)
*1 UNECE înseamnă Comisia Economică pentru Europa a Naţiunilor Unite.*2 LED este abrevierea pentru Light Emitting Diode (diodă electroluminescentă).
Iluminatul de interior
BeculCategoria
Puterea activă
UNECE*1
Lampa compartimentului pentru bagaje 8Š
Lumină de plafon (faţă)/plafoniere 8Š
Plafoniere spate 8Š
Lămpile oglinzii parasolarului
*2Š
*1 UNECE înseamnă Comisia Economică pentru Europa a Naţiunilor Unite.
Specificaţiile
Specificaţiile
9-10*Anumite modele.
