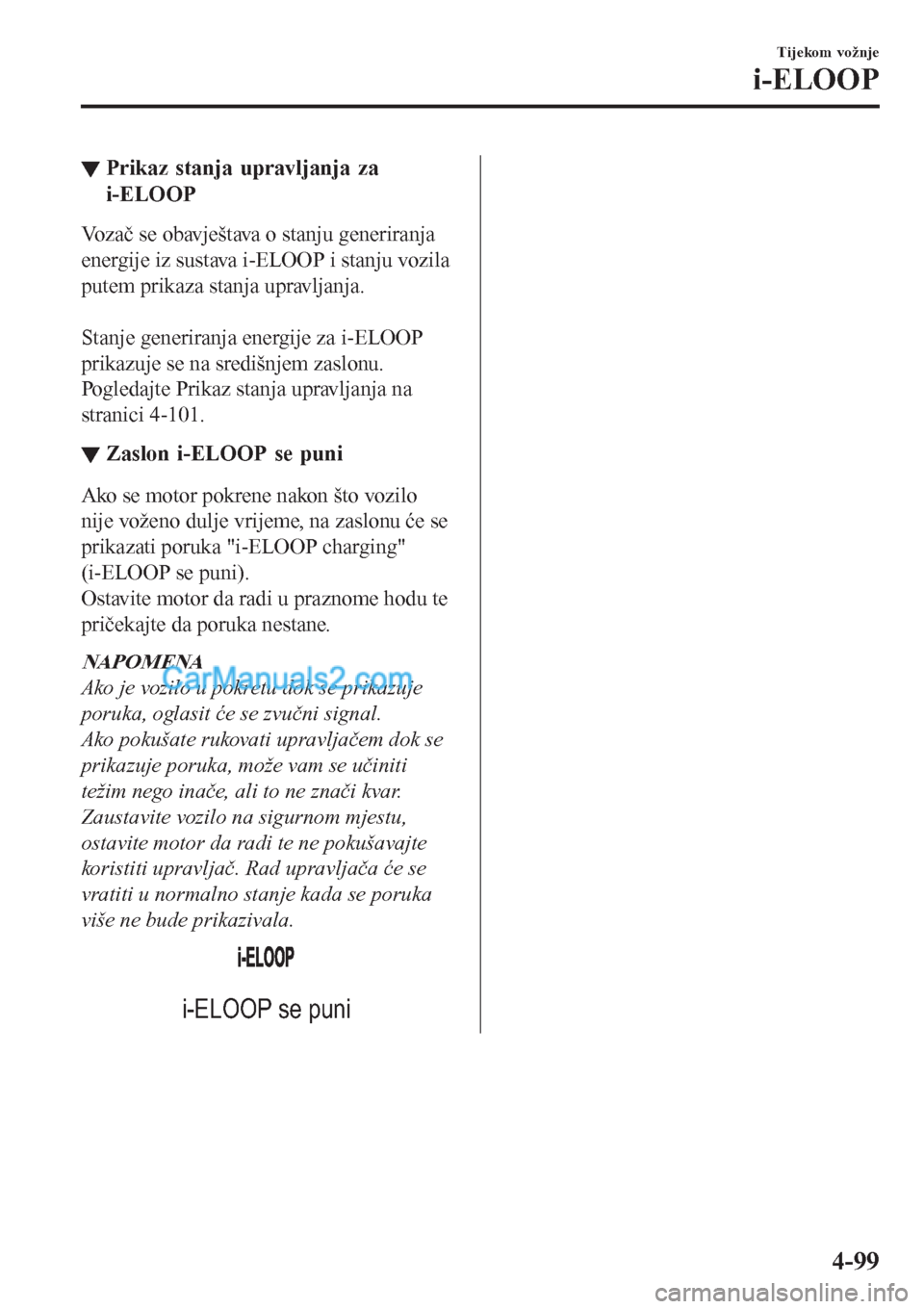

▼Prikaz stanja upravljanja za
i-ELOOP
Vozač se obavještava o stanju generiranja
energije iz sustava i-ELOOP i stanju vozila
putem prikaza stanja upravljanja.

Stanje generiranja energije za i-ELOOP
prikazuje se na središnjem zaslonu.
Pogledajte Prikaz stanja upravljanja na
stranici 4-101.
▼Zaslon i-ELOOP se puni
Ako se motor pokrene nakon što vozilo
nije voženo dulje vrijeme, na zaslonu će se
prikazati poruka "i-ELOOP charging"
(i-ELOOP se puni).
Ostavite motor da radi u praznome hodu te
pričekajte da poruka nestane.
NAPOMENA
Ako je vozilo u pokretu dok se prikazuje
poruka, oglasit će se zvučni signal.
Ako pokušate rukovati upravljačem dok se
prikazuje poruka, može vam se učiniti
težim nego inače, ali to ne znači kvar.
Zaustavite vozilo na sigurnom mjestu,
ostavite motor da radi te ne pokušavajte
koristiti upravljač. Rad upravljača će se
vratiti u normalno stanje kada se poruka
više ne bude prikazivala.
i-ELOOP se puni
Tijekom vožnje
i-ELOOP
4-99

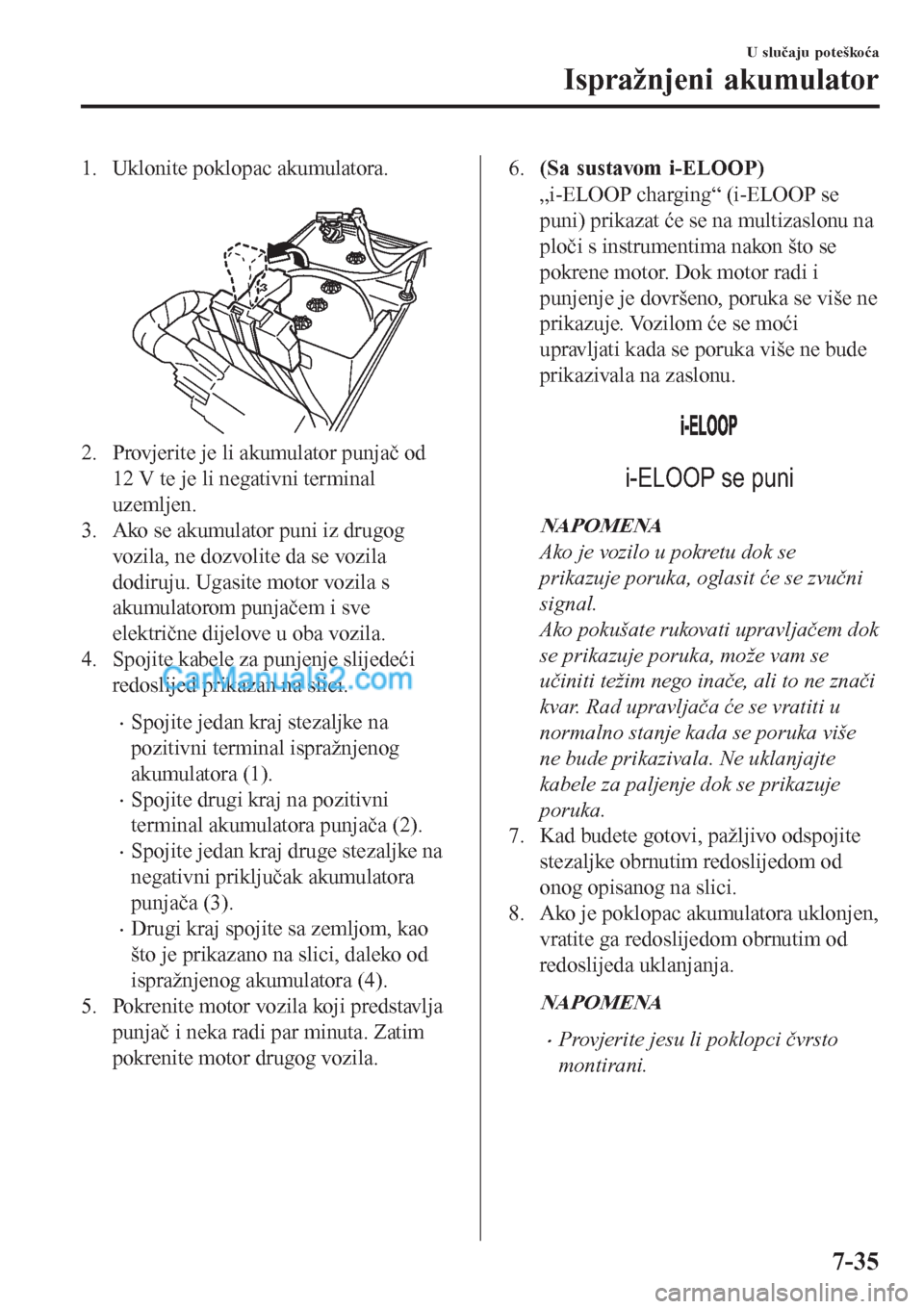

1. Uklonite poklopac akumulatora.

2. Provjerite je li akumulator punjač od
12 V te je li negativni terminal
uzemljen.
3. Ako se akumulator puni iz drugog
vozila, ne dozvolite da se vozila
dodiruju. Ugasite motor vozila s
akumulatorom punjačem i sve
električne dijelove u oba vozila.
4. Spojite kabele za punjenje slijedeći
redoslijed prikazan na slici.
•Spojite jedan kraj stezaljke na
pozitivni terminal ispražnjenog
akumulatora (1).
•Spojite drugi kraj na pozitivni
terminal akumulatora punjača (2).
•Spojite jedan kraj druge stezaljke na
negativni priključak akumulatora
punjača (3).
•Drugi kraj spojite sa zemljom, kao
što je prikazano na slici, daleko od
ispražnjenog akumulatora (4).
5. Pokrenite motor vozila koji predstavlja
punjač i neka radi par minuta. Zatim
pokrenite motor drugog vozila.
6.(Sa sustavom i-ELOOP)
„i-ELOOP charging“ (i-ELOOP se
puni) prikazat će se na multizaslonu na
ploči s instrumentima nakon što se
pokrene motor. Dok motor radi i
punjenje je dovršeno, poruka se više ne
prikazuje. Vozilom će se moći
upravljati kada se poruka više ne bude
prikazivala na zaslonu.

i-ELOOP se puni
NAPOMENA
Ako je vozilo u pokretu dok se
prikazuje poruka, oglasit će se zvučni
signal.
Ako pokušate rukovati upravljačem dok
se prikazuje poruka, može vam se
učiniti težim nego inače, ali to ne znači
kvar. Rad upravljača će se vratiti u
normalno stanje kada se poruka više
ne bude prikazivala. Ne uklanjajte
kabele za paljenje dok se prikazuje
poruka.
7. Kad budete gotovi, pažljivo odspojite
stezaljke obrnutim redoslijedom od
onog opisanog na slici.
8. Ako je poklopac akumulatora uklonjen,
vratite ga redoslijedom obrnutim od
redoslijeda uklanjanja.
NAPOMENA
•Provjerite jesu li poklopci čvrsto
montirani.
