MAZDA MODEL CX-5 2017 Ägarmanual (in Swedish)

så att frys- och rostskydd bibehålls och så
att nivån hamnar på F.
Skruva fast locket till kylvätskebehållaren
när du har fyllt på kylvätska.
VIKTIGT
 Kylarvätska skadar lacken.
Ta bort snabbt vid spill.
 Om ”FL22”-märkningen finns på eller i
närheten av kylarlocket rekommenderas
att FL22 används vid byte av kylvätska.
Om en annan kylvätska än FL-22
används kan det orsaka allvarliga
skador på motorn och kylsystemet.

Om kylvätskebehållaren är tom eller om
ny kylvätska behöver fyllas på ofta, bör du
rådfråga en kunnig reparatör. Vi
rekommenderar en auktoriserad
Mazda-verkstad.
Broms/kopplingsvätska
▼ Kontroll av broms/
kopplingsvätskenivån
VA R N I N G
Om broms/kopplingsoljenivån är låg, låt
kontrollera bromsarna:
En låg nivå på bromsvätskan/
kopplingsvätskan är farlig.
En låg nivå kan tyda på att bromsbeläggen
är slitna eller på ett läckage i
bromssystemet, vilket kan leda till att
bromsverkan upphör och ge upphov till en
olycka.
Bromsar och koppling drar vätska ur
samma behållare.
Kontrollera vätskenivån i behållaren
regelbundet. Nivån måste hållas mellan
markeringarna MAX och MIN.
Nivån sjunker normalt med ackumulerat
avstånd, ett förhållande som associeras
med broms och kopplingsslitage. Om den
är överdrivet låg, låt en expertreparatör
kontrollera broms/kopplingssystemet. Vi
rekommenderar en auktoriserad
Mazda-reparatör.
Vänsterstyrd modell
Underhåll och skötsel
Ägarunderhåll
6-30
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

Högerstyrd modellSpolarvätska
▼Kontroll av spolarvätskenivå
VARNING
Använd bara spolarvätska eller rent vatten
i behållaren för spolarvätska:
Att använda kylarfrostskydd som
spolarvätska är farligt. Om det sprejas på
vindrutan blir vindrutan smutsig vilket
påverkar sikten, vilket i sin tur kan leda till
en olycka.
Kontrollera vätskenivån i
spolarvätskebehållaren och fyll på om så
är nödvändigt.

L F
Den övre delen av flottören ska ligga
mellan F och L.

Använd vanligt vatten om spolarvätska
inte finns tillgängligt.
Men använd endast spolarvätska i kallt
väder för att förhindra att den fryser.
OBS
Spolarvätska fram och bak kommer från
samma behållare.
Underhåll och skötsel
Ägarunderhåll
6-31
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

Karossdelssmörjning
Alla rörliga delar på karossen, såsom
dörrar och huvgångjärn och lås, bör
smörjas varje gång ett oljebyte utförs.
Använd ett fryssäkert smörjmedel på lås
vid kalla väderförhållanden.

Se till att motorhuvens sekundära lås
förhindrar huven från att öppnas när
huvudlåset är släppt.
Torkarblad
VIKTIGT
Varmt vax som läggs på i en automatisk
biltvätt är känt att påverka
torkarbladens förmåga att rengöra
rutor.
 För att förhindra att torkarbladen
skadas, ska du inte använda bensin,
förtunningsmedel eller andra
lösningsmedel på eller i närheten av
dem.
 När torkarreglaget är i läge AUTO och
tändningen är påslagen kan torkarna
röra sig automatiskt i följande fall:
 Om vindrutan berörs ovanför
regngivaren.
 Om vindrutan ovanför regngivaren
torkas av med en duk.
 Om en hand eller något föremål slår
emot vindrutan.
 Om en hand eller något föremål slår
emot regngivaren från bilens insida.
Se till att inte klämma händer eller fingrar då detta kan orsaka skador eller
förstöra torkarbladen. När bilen tvättas
eller servas, se till att
vindrutetorkarspaken är i läge OFF.
Nedsmutsning av antingen vindruta eller
torkarblad med främmande materia kan
reducera torkarbladens effektivitet.
Vanliga källor är insekter, kåda och varmt
vax som används i en del automatiska
biltvättar.

Underhåll och skötsel
Ägarunderhåll
6-32
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

Om torkarbladen inte rengör ordentligt,
rengör fönstret och bladen med en bra
rengörare eller milt rengöringsmedel och
skölj därefter med rent vatten. Upprepa
om nödvändigt.
▼ Byte av torkarblad till vindruta
När torkarbladen inte längre rengör bra är
bladen troligtvis slitna eller spruckna.
Byt ut dem.
VIKTIGT

För att förhindra att torkararmarna och
andra komponenter skadas, försök inte
att torka med torkararmen för hand.
 Böj inte torkarens gummiblad i onödan
när de byts ut. Metallförstärkningen i
bladet kan deformeras vilket kan
påverka vindrutetorkarens funktion
negativt.
OBS
När vindrutetorkarnas armar lyfts måste
förarsidans torkarar m lyftas först. När
vindrutetorkarnas armar fälls ner, börja
med att försiktigt fälla ner
passagerarsidans torkararm och följ med
torkararmen hela vägen med handen. Om
torkararmen fälls ner med stor kraft kan
torkarbladet skadas och vindrutan spricka
eller skadas.
1. Lyft på torkararmen.
VIKTIGT
För att förhindra att vindrutan skadas,
ska du släppa ner torkararmen
försiktigt och inte låta den slå hårt mot
vindrutan.
2. Skjut in bladet i pilens riktning samtidigt som du trycker på tungan på
vindrutetorkaren för att avlägsna bladet
från torkararmen.

Underhåll och skötsel
Ägarunderhåll
6-33
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

3. Dra gummibladet i pilens riktning till
ett läge där skåran i bladhållaren kan
kontrolleras.

Skåra
4. Dra bort gummibladets ände från skåran i bladhållaren i pilens riktning
och ta bort gummibladet från
bladhållaren.

Skåra
Underhåll och skötsel
Ägarunderhåll
6-34
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

5. För in ena änden på det nyagummibladet i skåran på bladhållaren
tills det nuddar bladhållarens ände.

Skåra
6. Efter det att gummibl adet har dragits ut
i pilens riktni ng och gummibladet
skjutits in i ett läge där bladhållarens
skåra kan kontrolleras ska
gummibladets ände skjutas in i den
motsatta riktningen.

Skåra
7. Kontrollera att gummibladet är ordentligt monterat i bladhållaren.
8. Rikta in tungorna på torkararmarna
med skårorna på bladen.

Tungor
Skåror
Underhåll och skötsel
Ägarunderhåll
6-35
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

9. Rikta in den utskjutande delen påbladet med skåran i torkararmen.

Utbuktning
Utskjutande del
10. Skjut in bladet och montera det på torkararmen.

11. Sänk sakta ned torkararmen påvindrutan.
▼Byte av bakre torkarblad
När torkarbladet inte längre rengör bra är
bladet troligtvis slitet eller sprucket.
Byt det.
VIKTIGT
För att förhindra att torkararmen och
andra komponenter skadas, ska du inte
försöka att torka med torkararmen för
hand.
1. Lyft torkararmen och vrid torkarbladet
till höger tills det låses upp och ta
sedan loss bladet.

VIKTIGT
Släpp ner torkararmen försiktigt, så att
den inte slår mot bakrutan och skadar
den.
2. Dra ner bladgummit och dra ut det ur bladhållaren.

Underhåll och skötsel
Ägarunderhåll
6-36
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

3. Ta bort metallförstärkningarna frångummibladet och montera dem i det
nya bladet.

VIKTIGT
Böj eller släng inte förstärkningarna. Du
behöver använda dem igen.
4. Sätt försiktigt i det nya gummibladet. Montera sedan torkarbladen i omvänd
ordning som vid demontering.

Underhåll och skötsel
Ägarunderhåll
6-37
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

Batteri
VARNING
Läs följande skyddsåtgärder noggrant innan batteriet används eller kontrolleras för att
försäkra en korrekt hantering:
Använd alltid skydd för ögonen när du arbetar i närheten av batteriet:
Att arbeta utan skyddsglasögon är farligt. Batterivätska innehåller SVAVELSYRA som kan
orsaka blindhet om det skvätter i dina ög on. Det bildas dessutom vätgas vid normal
användning av batteriet. Den kan antä ndas och få batteriet att explodera.
Använd skyddsglasögon och skyddshandskar för att förhindra kontakt med vätskan:
Spilld batterivätska är farlig.
Batterivätska innehåller SVAVELSYRA vilken kan orsaka allvarlig skador om det kommer i
dina ögon eller på din hud eller dina kläder. Om detta händer, skölj omedelbart dina ögon
med vatten i 15 minuter eller tvätta din hud noggrant och uppsök läkarvård.
Håll alltid batterier utom räckhåll för barn:
Att låta barn leka i närheten av batterier är farligt. Vätskan kan orsaka allvarliga skador om
den hamnar i ögonen eller på huden.
Håll flammor och gnistor borta från öppna battericeller och låt inte metallverktyg
komma i kontakt med den positiva (
) eller negativa () batteripolen när du arbetar nära ett
batteri. Låt inte den positiva (
) batteripolen komma i kontakt med bilens kaross:
Flammor och gnistor nära öppna battericeller är farligt. Vätgas, som produceras vid normal
batterianvändning kan antändas och få batteriet att explodera. Ett exploderande batteri kan
orsaka allvarliga brännskador och personskador. Håll alla flammor inklusive cigaretter och
gnistor ifrån öppna battericeller.
Underhåll och skötsel
Ägarunderhåll
6-38
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

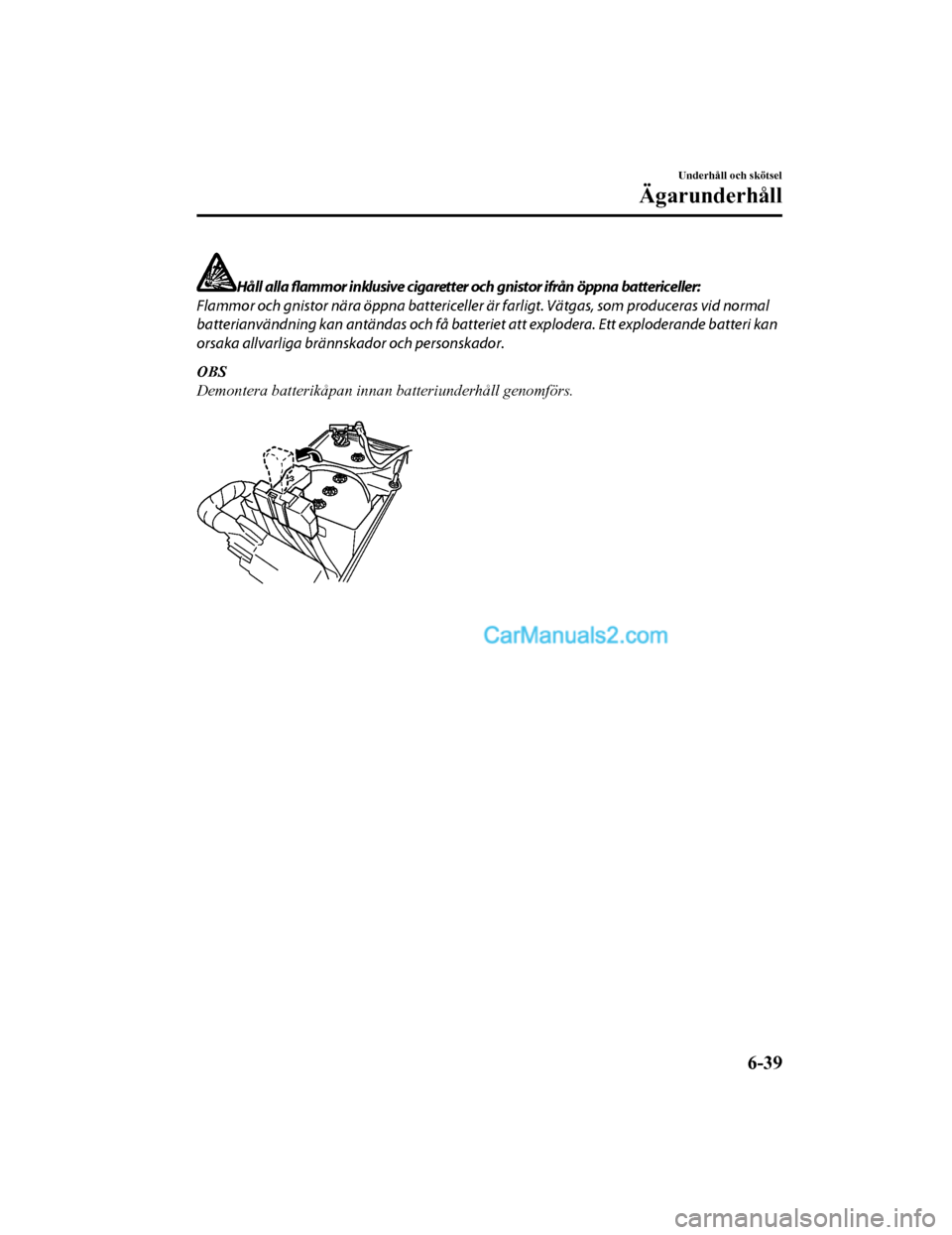

Håll alla flammor inklusive cigaretter och gnistor ifrån öppna battericeller:
Flammor och gnistor nära öppna battericeller är farligt. Vätgas, som produceras vid normal
batterianvändning kan antändas och få batteriet att explodera. Ett exploderande batteri kan
orsaka allvarliga brännskador och personskador.
OBS
Demontera batterikåpan innan batteriunderhåll genomförs.

Underhåll och skötsel
Ägarunderhåll
6-39
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf
