MAZDA MODEL CX-5 2018 Brukerhåndbok (in Norwegian)

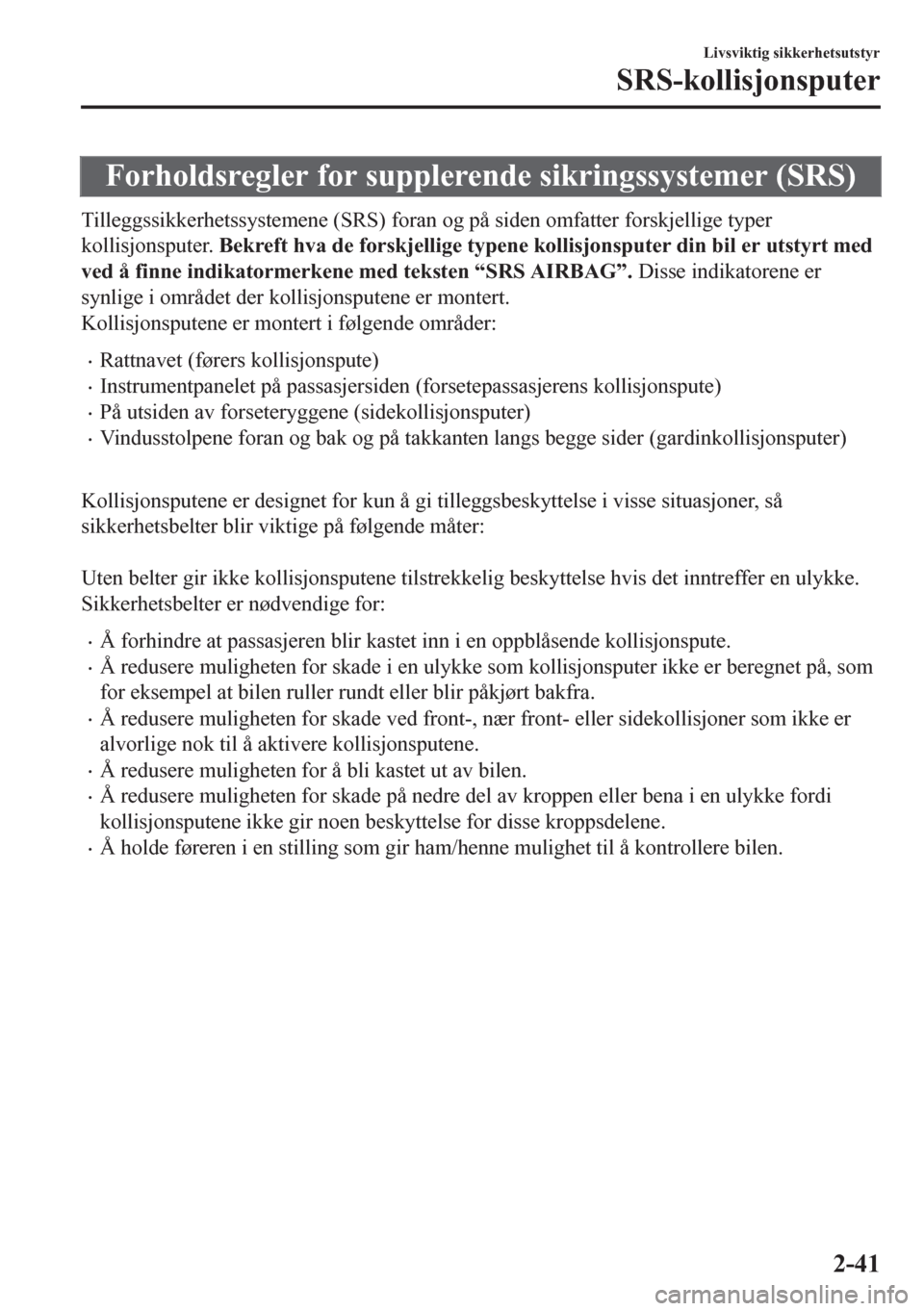

Forholdsregler for supplerende sikringssystemer (SRS)
Tilleggssikkerhetssystemene (SRS) foran og på siden omfatter forskjellige typer
kollisjonsputer. Bekreft hva de forskjellige typene kollisjonsputer din bil er utstyrt med
ved å finne indikatormerkene med teksten “SRS AIRBAG”. Disse indikatorene er
synlige i området der kollisjonsputene er montert.
Kollisjonsputene er montert i følgende områder:
•Rattnavet (førers kollisjonspute)
•Instrumentpanelet på passasjersiden (forsetepassasjerens kollisjonspute)
•På utsiden av forseteryggene (sidekollisjonsputer)
•Vindusstolpene foran og bak og på takkanten langs begge sider (gardinkollisjonsputer)

Kollisjonsputene er designet for kun å gi tilleggsbeskyttelse i visse situasjoner, så
sikkerhetsbelter blir viktige på følgende måter:

Uten belter gir ikke kollisjonsputene tilstrekkelig beskyttelse hvis det inntreffer en ulykke.
Sikkerhetsbelter er nødvendige for:
•Å forhindre at passasjeren blir kastet inn i en oppblåsende kollisjonspute.
•Å redusere muligheten for skade i en ulykke som kollisjonsputer ikke er beregnet på, som
for eksempel at bilen ruller rundt eller blir påkjørt bakfra.
•Å redusere muligheten for skade ved front-, nær front- eller sidekollisjoner som ikke er
alvorlige nok til å aktivere kollisjonsputene.
•Å redusere muligheten for å bli kastet ut av bilen.
•Å redusere muligheten for skade på nedre del av kroppen eller bena i en ulykke fordi
kollisjonsputene ikke gir noen beskyttelse for disse kroppsdelene.
•Å holde føreren i en stilling som gir ham/henne mulighet til å kontrollere bilen.
Livsviktig sikkerhetsutstyr
SRS-kollisjonsputer
2-41

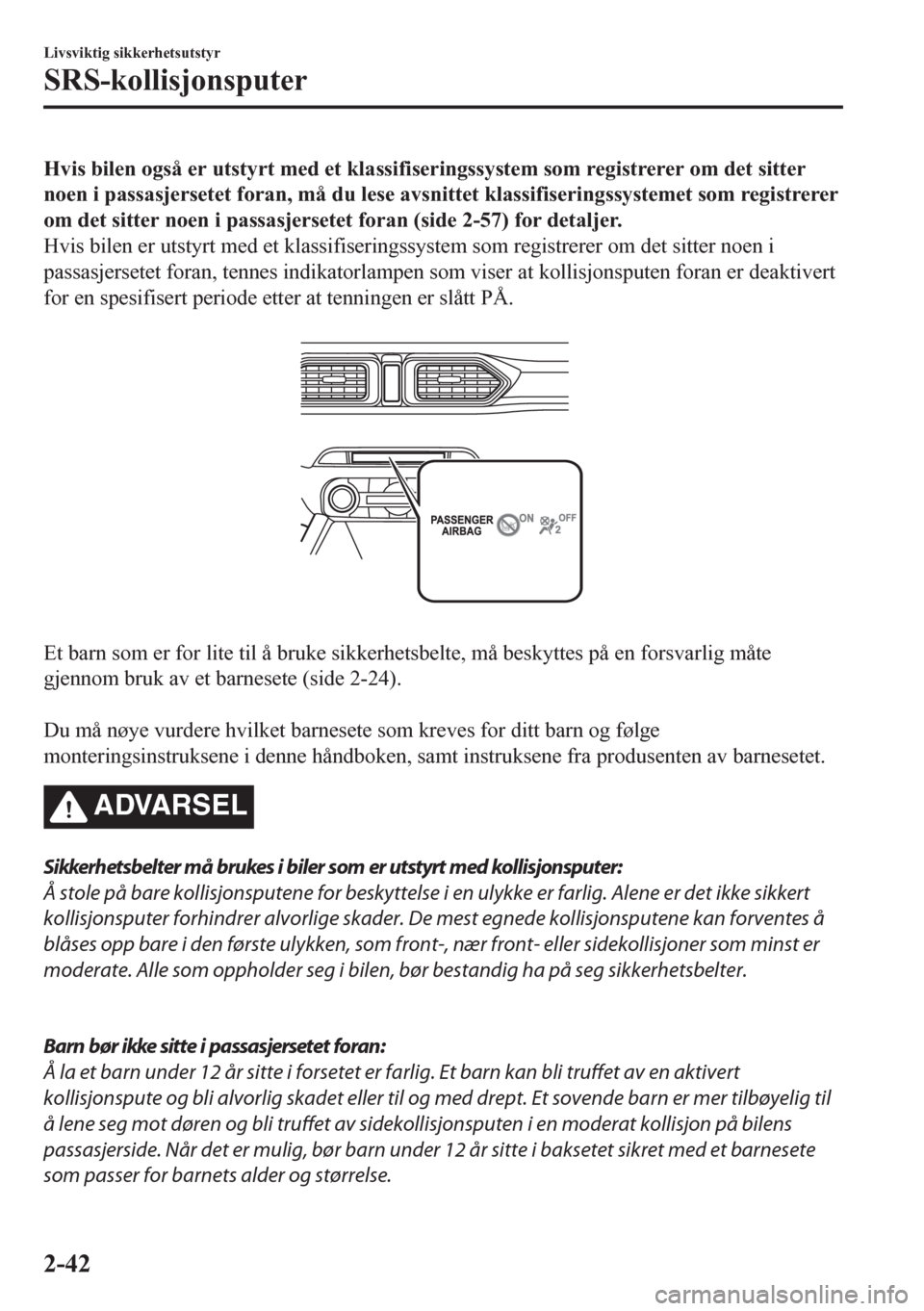

Hvis bilen også er utstyrt med et klassifiseringssystem som registrerer om det sitter
noen i passasjersetet foran, må du lese avsnittet klassifiseringssystemet som registrerer
om det sitter noen i passasjersetet foran (side 2-57) for detaljer.
Hvis bilen er utstyrt med et klassifiseringssystem som registrerer om det sitter noen i
passasjersetet foran, tennes indikatorlampen som viser at kollisjonsputen foran er deaktivert
for en spesifisert periode etter at tenningen er slått PÅ.


Et barn som er for lite til å bruke sikkerhetsbelte, må beskyttes på en forsvarlig måte
gjennom bruk av et barnesete (side 2-24).

Du må nøye vurdere hvilket barnesete som kreves for ditt barn og følge
monteringsinstruksene i denne håndboken, samt instruksene fra produsenten av barnesetet.
ADVARSEL
Sikkerhetsbelter må brukes i biler som er utstyrt med kollisjonsputer:
Å stole på bare kollisjonsputene for beskyttelse i en ulykke er farlig. Alene er det ikke sikkert
kollisjonsputer forhindrer alvorlige skader. De mest egnede kollisjonsputene kan forventes å
blåses opp bare i den første ulykken, som front-, nær front- eller sidekollisjoner som minst er
moderate. Alle som oppholder seg i bilen, bør bestandig ha på seg sikkerhetsbelter.

Barn bør ikke sitte i passasjersetet foran:
Å la et barn under 12 år sitte i forsetet er farlig. Et barn kan bli truffet av en aktivert
kollisjonspute og bli alvorlig skadet eller til og med drept. Et sovende barn er mer tilbøyelig til
å lene seg mot døren og bli truffet av sidekollisjonsputen i en moderat kollisjon på bilens
passasjerside. Når det er mulig, bør barn under 12 år sitte i baksetet sikret med et barnesete
som passer for barnets alder og størrelse.
Livsviktig sikkerhetsutstyr
SRS-kollisjonsputer
2-42

Ekstrem fare! Du må aldri bruke et bakovervendt barnesete i forsetet når en kollisjonspute kan
utløses.
Du må ALDRI bruke et bakovervendt barnesete på et sete beskyttet av en AKTIV
KOLLISJONSPUTE foran seg. Det kan føre til at BARNET DØR eller blir ALVORLIG SKADET.
Selv i en moderat kollisjon kan barnesetet treffes av en kollisjonspute som blåses opp og
presses hardt bakover. Dette kan føre til alvorlig skade eller død for barnet.

Du må ikke sitte for nær kollisjonsputen på fører- eller passasjersiden foran:
Å sitte for nær kollisjonsputemodulene på fører eller passasjersiden eller å legge hender eller
føtter på dem er særdeles farlig. Kollisjonsputene på fører- og passasjersiden blåses opp med
stor kraft og hastighet. Det kan inntreffe alvorlige skader hvis noen er for nær. Føreren bør
alltid holde bare i kanten av rattet. Forsetepassasjeren bør holde begge føttene på gulvet.
Forsetepassasjeren bør skyve setet så langt bakover som mulig og alltid sitte oppreist mot
seteryggen og med sikkerhetsbeltet brukt på korrekt måte.
Sitt i midten av setet og bruk sikkerhetsbeltene på riktig måte:
Å sitte for nær sidekollisjonsputemodulene eller legge hendene på dem, sove opp mot døren
eller henge ut av vinduene er meget farlig. Side- og gardin-kollisjonsputene blåses opp med
stor kraft og hastighet og ekspanderer direkte langs døren på den siden av bilen som er
truffet. Den som sitter for nær døren eller lener seg mot et vindu, eller baksetepassasjerer som
griper tak i siden av forseteryggene, kan bli alvorlig skadet. Gi side- og gardinkollisjonsputene
rom til å fungere ved å sitte i midten av setet mens bilen er i bevegelse og med
sikkerhetsbeltene brukt på riktig måte.
Det må ikke festes gjenstander på eller rundt områdene der kollisjonsputene for føreren og
passasjeren utløses:
Å feste en gjenstand til kollisjonsputemodulene på fører og passasjersiden eller å legge noe
foran dem er farlig. I en ulykke kan en gjenstand forstyrre oppblåsingen av kollisjonsputen og
skade passasjerene.
Livsviktig sikkerhetsutstyr
SRS-kollisjonsputer
2-43

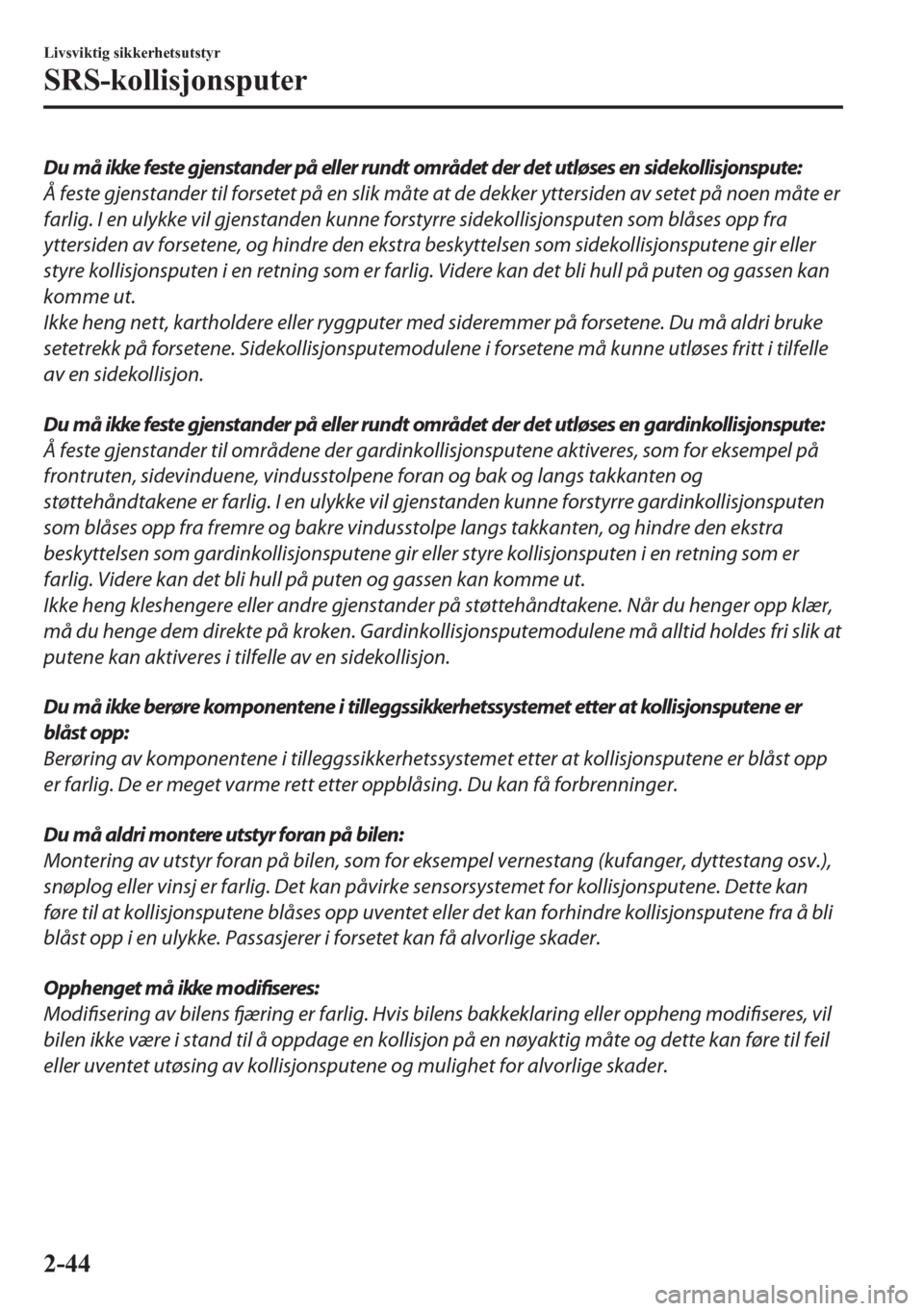

Du må ikke feste gjenstander på eller rundt området der det utløses en sidekollisjonspute:
Å feste gjenstander til forsetet på en slik måte at de dekker yttersiden av setet på noen måte er
farlig. I en ulykke vil gjenstanden kunne forstyrre sidekollisjonsputen som blåses opp fra
yttersiden av forsetene, og hindre den ekstra beskyttelsen som sidekollisjonsputene gir eller
styre kollisjonsputen i en retning som er farlig. Videre kan det bli hull på puten og gassen kan
komme ut.
Ikke heng nett, kartholdere eller ryggputer med sideremmer på forsetene. Du må aldri bruke
setetrekk på forsetene. Sidekollisjonsputemodulene i forsetene må kunne utløses fritt i tilfelle
av en sidekollisjon.
Du må ikke feste gjenstander på eller rundt området der det utløses en gardinkollisjonspute:
Å feste gjenstander til områdene der gardinkollisjonsputene aktiveres, som for eksempel på
frontruten, sidevinduene, vindusstolpene foran og bak og langs takkanten og
støttehåndtakene er farlig. I en ulykke vil gjenstanden kunne forstyrre gardinkollisjonsputen
som blåses opp fra fremre og bakre vindusstolpe langs takkanten, og hindre den ekstra
beskyttelsen som gardinkollisjonsputene gir eller styre kollisjonsputen i en retning som er
farlig. Videre kan det bli hull på puten og gassen kan komme ut.
Ikke heng kleshengere eller andre gjenstander på støttehåndtakene. Når du henger opp klær,
må du henge dem direkte på kroken. Gardinkollisjonsputemodulene må alltid holdes fri slik at
putene kan aktiveres i tilfelle av en sidekollisjon.
Du m å ikke berøre kom pon entene i tilleggssikkerhetssystemet etter at kollisjon sputene er
blåst opp:
Berøring av komponentene i tilleggssikkerhetssystemet etter at kollisjonsputene er blåst opp
er farlig. De er meget varme rett etter oppblåsing. Du kan få forbrenninger.
Du må aldri montere utstyr foran på bilen:
Montering av utstyr foran på bilen, som for eksempel vernestang (kufanger, dyttestang osv.),
snøplog eller vinsj er farlig. Det kan påvirke sensorsystemet for kollisjonsputene. Dette kan
føre til at kollisjonsputene blåses opp uventet eller det kan forhindre kollisjonsputene fra å bli
blåst opp i en ulykke. Passasjerer i forsetet kan få alvorlige skader.
Opphenget må ikke modifiseres:
Modifisering av bilens fjæring er farlig. Hvis bilens bakkeklaring eller oppheng modifiseres, vil
bilen ikke være i stand til å oppdage en kollisjon på en nøyaktig måte og dette kan føre til feil
eller uventet utøsing av kollisjonsputene og mulighet for alvorlige skader.
Livsviktig sikkerhetsutstyr
SRS-kollisjonsputer
2-44

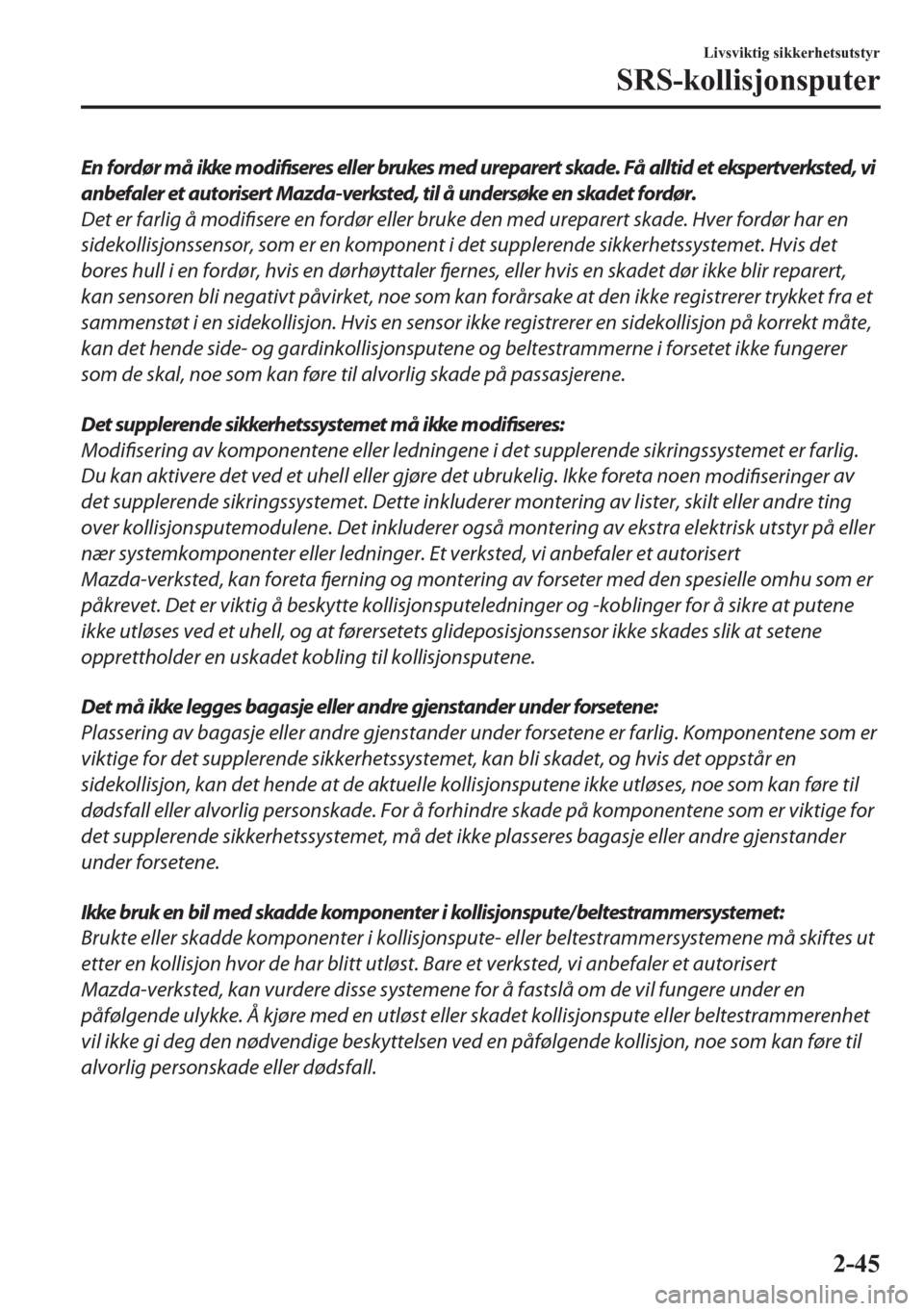

En fordør må ikke modifiseres eller brukes med ureparert skade. Få alltid et ekspertverksted, vi
anbefaler et autorisert Mazda-verksted, til å undersøke en skadet fordør.
Det er farlig å modifisere en fordør eller bruke den med ureparert skade. Hver fordør har en
sidekollisjonssensor, som er en komponent i det supplerende sikkerhetssystemet. Hvis det
bores hull i en fordør, hvis en dørhøyttaler fjernes, eller hvis en skadet dør ikke blir reparert,
kan sensoren bli negativt påvirket, noe som kan forårsake at den ikke registrerer trykket fra et
sammenstøt i en sidekollisjon. Hvis en sensor ikke registrerer en sidekollisjon på korrekt måte,
kan det hende side- og gardinkollisjonsputene og beltestrammerne i forsetet ikke fungerer
som de skal, noe som kan føre til alvorlig skade på passasjerene.
Det supplerende sikkerhetssystemet må ikke modifiseres:
Modifisering av komponentene eller ledningene i det supplerende sikringssystemet er farlig.
Du kan aktivere det ved et uhell eller gjøre det ubrukelig. Ikke foreta noen
modifiseringer av
det supplerende sikringssystemet. Dette inkluderer montering av lister, skilt eller andre ting
over kollisjonsputemodulene. Det inkluderer også montering av ekstra elektrisk utstyr på eller
nær systemkomponenter eller ledninger. Et verksted, vi anbefaler et autorisert
Mazda-verksted, kan foreta fjerning og montering av forseter med den spesielle omhu som er
påkrevet. Det er viktig å beskytte kollisjonsputeledninger og -koblinger for å sikre at putene
ikke utløses ved et uhell, og at førersetets glideposisjonssensor ikke skades slik at setene
opprettholder en uskadet kobling til kollisjonsputene.
Det må ikke legges bagasje eller andre gjenstander under forsetene:
Plassering av bagasje eller andre gjenstander under forsetene er farlig. Komponentene som er
viktige for det supplerende sikkerhetssystemet, kan bli skadet, og hvis det oppstår en
sidekollisjon, kan det hende at de aktuelle kollisjonsputene ikke utløses, noe som kan føre til
dødsfall eller alvorlig personskade. For å forhindre skade på komponentene som er viktige for
det supplerende sikkerhetssystemet, må det ikke plasseres bagasje eller andre gjenstander
under forsetene.
Ikke bruk en bil med skadde komponenter i kollisjonspute/ beltestrammersystemet:
Brukte eller skadde komponenter i kollisjonspute- eller beltestrammersystemene må skiftes ut
etter en kollisjon hvor de har blitt utløst. Bare et verksted, vi anbefaler et autorisert
Mazda-verksted, kan vurdere disse systemene for å fastslå om de vil fungere under en
påfølgende ulykke. Å kjøre med en utløst eller skadet kollisjonspute eller beltestrammerenhet
vil ikke gi deg den nødvendige beskyttelsen ved en påfølgende kollisjon, noe som kan føre til
alvorlig personskade eller dødsfall.
Livsviktig sikkerhetsutstyr
SRS-kollisjonsputer
2-45

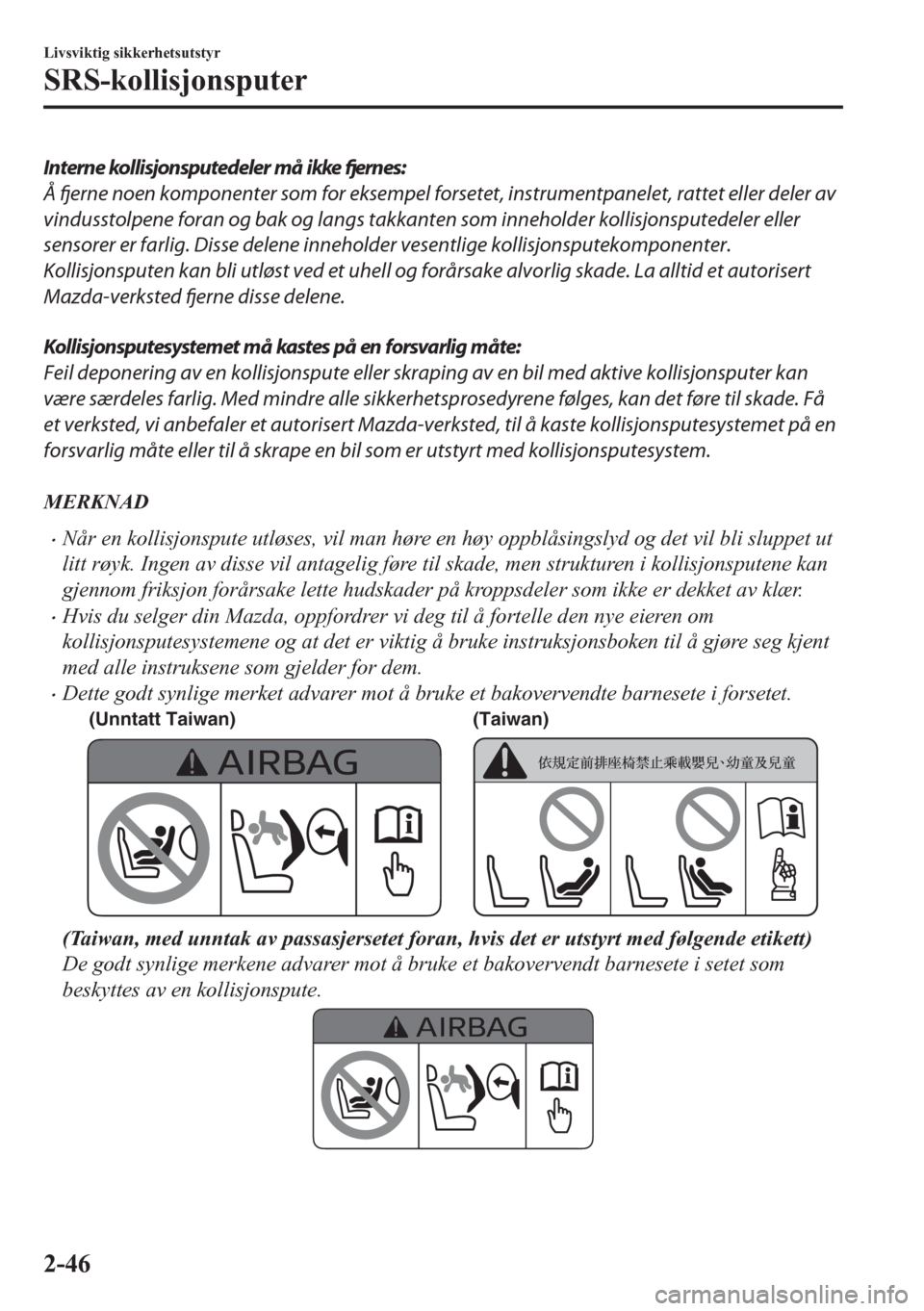

Interne kollisjonsputedeler må ikke fjernes:
Å fjerne noen komponenter som for eksempel forsetet, instrumentpanelet, rattet eller deler av
vindusstolpene foran og bak og langs takkanten som inneholder kollisjonsputedeler eller
sensorer er farlig. Disse delene inneholder vesentlige kollisjonsputekomponenter.
Kollisjonsputen kan bli utløst ved et uhell og forårsake alvorlig skade. La alltid et autorisert
Mazda-verksted fjerne disse delene.
Kollisjonsputesystemet må kastes på en forsvarlig måte:
Feil deponering av en kollisjonspute eller skraping av en bil med aktive kollisjonsputer kan
være særdeles farlig. Med mindre alle sikkerhetsprosedyrene følges, kan det føre til skade. Få
et verksted, vi anbefaler et autorisert Mazda-verksted, til å kaste kollisjonsputesystemet på en
forsvarlig måte eller til å skrape en bil som er utstyrt med kollisjonsputesystem.
MERKNAD
•Når en kollisjonspute utløses, vil man høre en høy oppblåsingslyd og det vil bli sluppet ut
litt røyk. Ingen av disse vil antagelig føre til skade, men strukturen i kollisjonsputene kan
gjennom friksjon forårsake lette hudskader på kroppsdeler som ikke er dekket av klær.
•Hvis du selger din Mazda, oppfordrer vi deg til å fortelle den nye eieren om
kollisjonsputesystemene og at det er viktig å bruke instruksjonsboken til å gjøre seg kjent
med alle instruksene som gjelder for dem.
•Dette godt synlige merket advarer mot å bruke et bakovervendte barnesete i forsetet.
(Unntatt Taiwan) (Taiwan)
(Taiwan, med unntak av passasjersetet foran, hvis det er utstyrt med følgende etikett)
De godt synlige merkene advarer mot å bruke et bakovervendt barnesete i setet som
beskyttes av en kollisjonspute.
Livsviktig sikkerhetsutstyr
SRS-kollisjonsputer
2-46

Komponenter i det supplerende sikringssystemet
(Med system for klassifisering av forsetepassasjerer)

Livsviktig sikkerhetsutstyr
SRS-kollisjonsputer
2-47

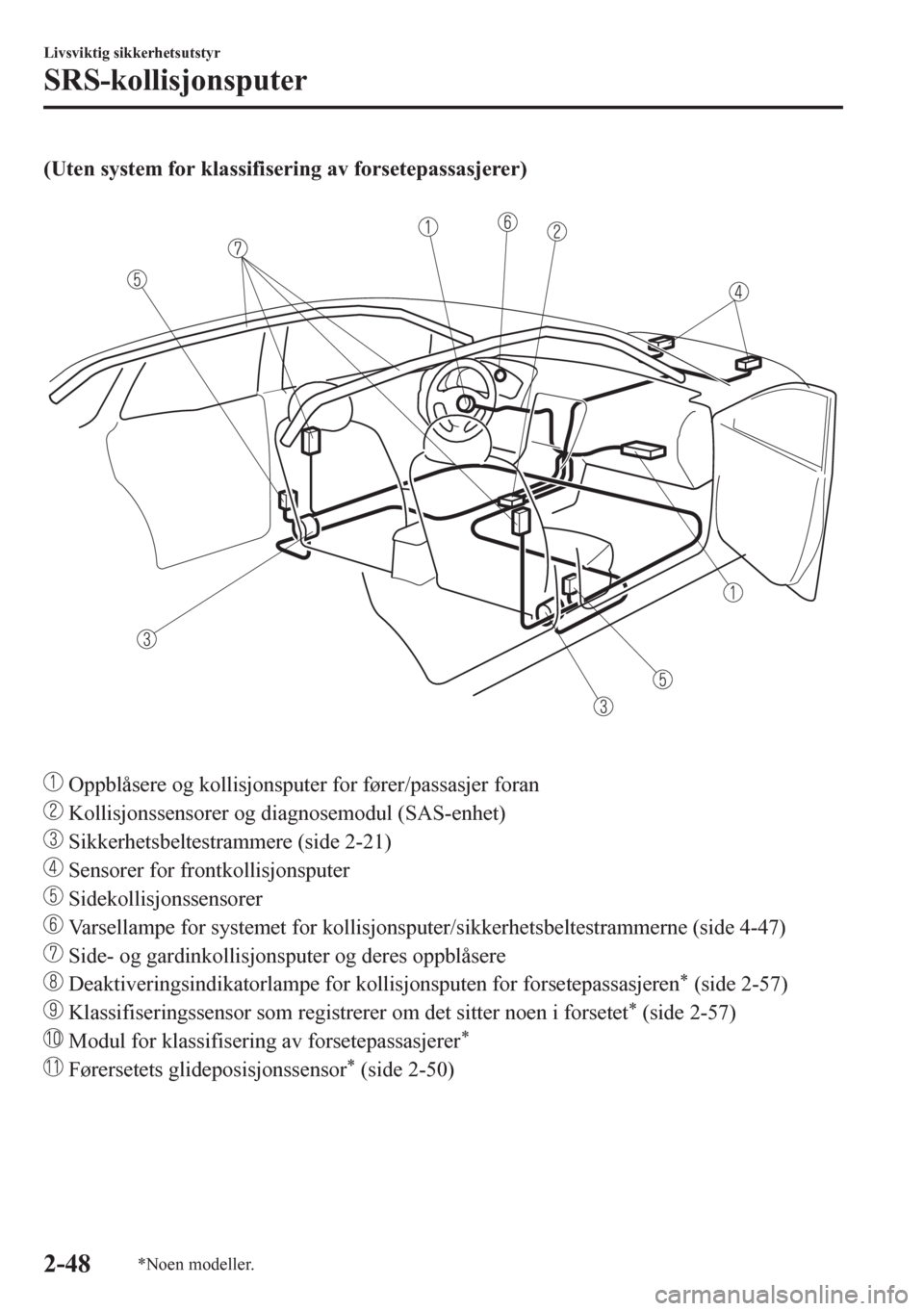

(Uten system for klassifisering av forsetepassasjerer)

Oppblåsere og kollisjonsputer for fører/passasjer foran
Kollisjonssensorer og diagnosemodul (SAS-enhet)
Sikkerhetsbeltestrammere (side 2-21)
Sensorer for frontkollisjonsputer
Sidekollisjonssensorer
Varsellampe for systemet for kollisjonsputer/sikkerhetsbeltestrammerne (side 4-47)
Side- og gardinkollisjonsputer og deres oppblåsere
Deaktiveringsindikatorlampe for kollisjonsputen for forsetepassasjeren* (side 2-57)
Klassifiseringssensor som registrerer om det sitter noen i forsetet* (side 2-57)
Modul for klassifisering av forsetepassasjerer*
Førersetets glideposisjonssensor* (side 2-50)
Livsviktig sikkerhetsutstyr
SRS-kollisjonsputer
2-48*Noen modeller.

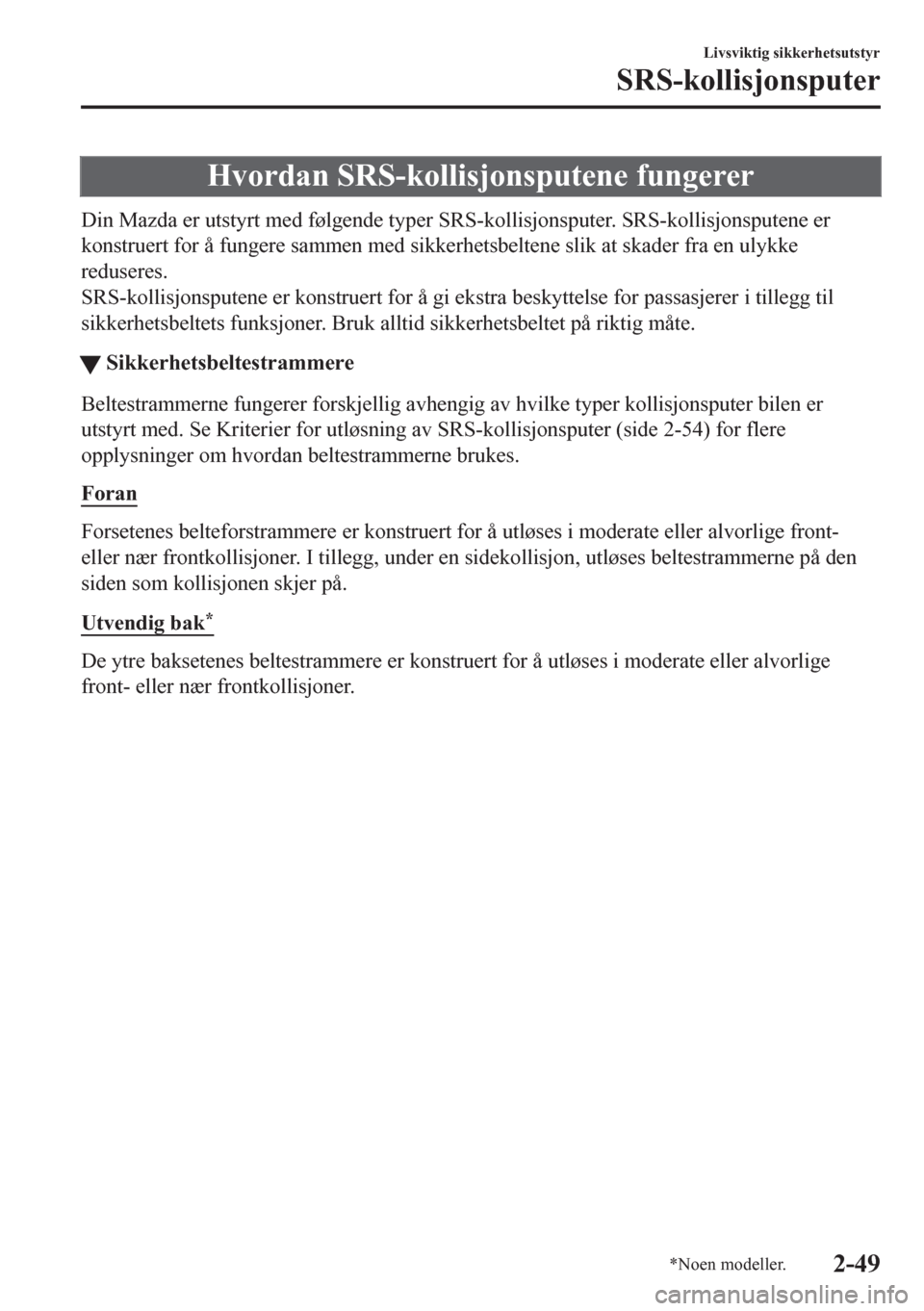

Hvordan SRS-kollisjonsputene fungerer
Din Mazda er utstyrt med følgende typer SRS-kollisjonsputer. SRS-kollisjonsputene er
konstruert for å fungere sammen med sikkerhetsbeltene slik at skader fra en ulykke
reduseres.
SRS-kollisjonsputene er konstruert for å gi ekstra beskyttelse for passasjerer i tillegg til
sikkerhetsbeltets funksjoner. Bruk alltid sikkerhetsbeltet på riktig måte.
tSikkerhetsbeltestrammere
Beltestrammerne fungerer forskjellig avhengig av hvilke typer kollisjonsputer bilen er
utstyrt med. Se Kriterier for utløsning av SRS-kollisjonsputer (side 2-54) for flere
opplysninger om hvordan beltestrammerne brukes.
Foran
Forsetenes belteforstrammere er konstruert for å utløses i moderate eller alvorlige front-
eller nær frontkollisjoner. I tillegg, under en sidekollisjon, utløses beltestrammerne på den
siden som kollisjonen skjer på.
Utvendig bak
*
De ytre baksetenes beltestrammere er konstruert for å utløses i moderate eller alvorlige
front- eller nær frontkollisjoner.
Livsviktig sikkerhetsutstyr
SRS-kollisjonsputer
*Noen modeller.2-49

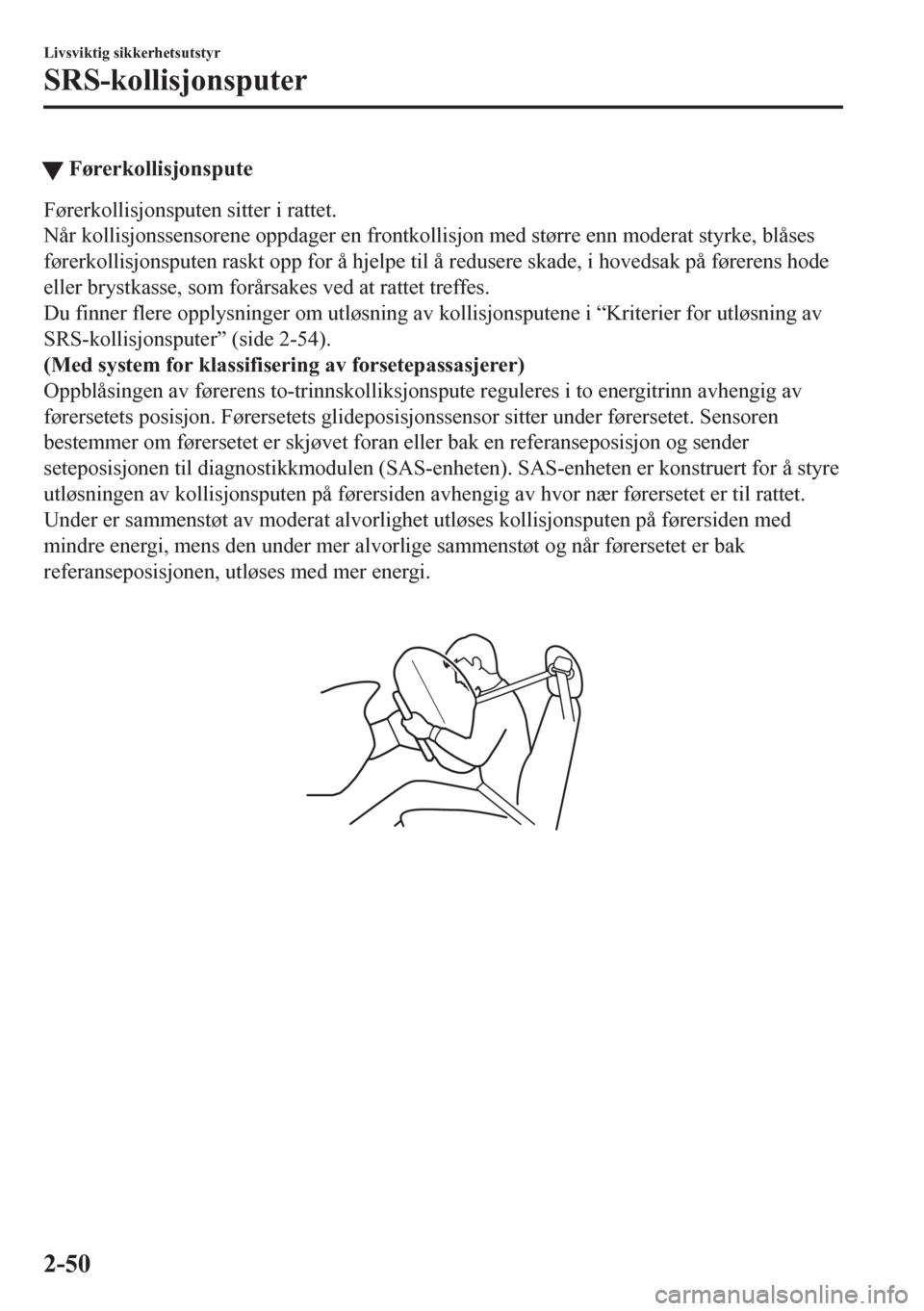

tFørerkollisjonspute
Førerkollisjonsputen sitter i rattet.
Når kollisjonssensorene oppdager en frontkollisjon med større enn moderat styrke, blåses
førerkollisjonsputen raskt opp for å hjelpe til å redusere skade, i hovedsak på førerens hode
eller brystkasse, som forårsakes ved at rattet treffes.
Du finner flere opplysninger om utløsning av kollisjonsputene i “Kriterier for utløsning av
SRS-kollisjonsputer” (side 2-54).
(Med system for klassifisering av forsetepassasjerer)
Oppblåsingen av førerens to-trinnskolliksjonspute reguleres i to energitrinn avhengig av
førersetets posisjon. Førersetets glideposisjonssensor sitter under førersetet. Sensoren
bestemmer om førersetet er skjøvet foran eller bak en referanseposisjon og sender
seteposisjonen til diagnostikkmodulen (SAS-enheten). SAS-enheten er konstruert for å styre
utløsningen av kollisjonsputen på førersiden avhengig av hvor nær førersetet er til rattet.
Under er sammenstøt av moderat alvorlighet utløses kollisjonsputen på førersiden med
mindre energi, mens den under mer alvorlige sammenstøt og når førersetet er bak
referanseposisjonen, utløses med mer energi.
Livsviktig sikkerhetsutstyr
SRS-kollisjonsputer
2-50
