Page 841 of 883
Zgodno ü elektromagnetyczna
Twoja Mazda zosta áa poddana testom i uzyska áa certyfikat zgodno ci z rozporzdzeniem
EKG
*1 10 w odniesieniu do kompatybilno ci elektromagnetycznej. Urzdzenia
wykorzystujce cz
stotliwo ci radiowe (np. telefony komórkowe, amatorskie urzdzenia
nadawczo-odbiorcze, itp.), mog by ü montowane w Twoim samochodzie tylko wtedy, gdy
s zgodne z parametrami podanymi w poni*szej tabeli.
*1 EKG to skrót od Europejskiej Komisji Gospodarczej (ang. UNECE lub ECE).
Ka*dy u*ytkownik samochodu ponosi odpowiedzialno ü za stosowanie urzdze
elektronicznych zgodnych z obowizujcymi przepisami lokalnymi. Wszystkie elementy
wyposa*enia powinny by ü zamontowane przez odpowiednio przeszkolonych specjalistów.
PRZESTROGA
¾Nie montuj przekaźników, mikrofonów, głośników ani jakichkolwiek innych elementów
w zasięgu działania systemu poduszek powietrznych.
¾Nie mocuj przewodu antenowego do instalacji elektrycznej samochodu, przewodów
układu paliwowego lub hamulcowego. W miarę możliwości unikaj montowania przewodu
antenowego równolegle z wiązkami przewodów.
¾Zachowaj przynajmniej 100 mm odległości pomiędzy przewodem antenowym
i przewodami zasilania, a wszystkimi modułami elektrycznymi i poduszkami powietrznymi.
¾Unikaj korzystania z gniazda zapalniczki lub dodatkowego gniazda akcesoriów, jako
źródła energii dla radiowych urządzeń nadawczo-odbiorczych.
Informacje dla klientów
Zgodno ü elektromagnetyczna
8-37
Page 842 of 883
Umiejscowienie anten:
: przednia prawa część dachu
: przednia lewa część dachu
: środkowa część dachu
Pasmo cz
stotliwo ci (MHz) Maksymalna moc wyj ciowa (W) Ustawienia anteny
50 Š 54 50
68 Š 87,5 50
142 Š 176 50
380 Š 470 50
806 Š 940 10
1.200 Š 1.300 10
1.710 Š 1.885 10
1.885 Š 2.025 10
2.400 Š 2.500
0,01*1W kabinie*1
*1 Tylko w przypadku Bluetooth®
UWAGA
Po zamontowaniu nadajników radiowych, sprawd( czy nie zak áócaj one pracy innych
elektronicznych modu áów wyposa*enia pojazdu, zarówno podczas transmisji, jak
i gotowo ci.
Sprawd( wszystkie urzdzenia elektryczne:
•przy w áczniku zap áonu w pozycji ON
•przy pracujcym silniku
•w trakcie próby drogowej z ró*nymi pr
dko ciami.
Informacje dla klientów
Zgodno ü elektromagnetyczna
8-38
Page 843 of 883
Informacje dotyczce zbiórki oraz utylizacji starych
urzdze i zu*ytych akumulatorów
Pozbywajc si
starego akumulatora nale*y mie ü na uwadze poni*sze informacje.
tInformacja o utylizacji w Unii Europejskiej
Przekre lone symbole pojemników na odpady, znajdujce si
na produktach, opakowaniach
i/lub innych dokumentach opisujcych produkt, oznaczaj, *e zu*yte urzdzenia
elektroniczne i akumulatory nie mog by ü wyrzucane z innymi odpadami wytwarzanymi
przez gospodarstwa domowe. W celu w áa ciwej utylizacji, naprawy i recyklingu starych
urzdze oraz zu*ytych akumulatorów nale*y je segregowa ü i dostarczy ü do odpowiednich
punktów zbiórki takich produktów, zgodnie z dyrektyw 2006/66/WE.
W áa ciwa segregacja tych produktów i akumulatorów oraz oddanie ich do utylizacji
przyczyni si
do ochrony rodowiska naturalnego i zapobiegnie potencjalnym negatywnym
skutkom oddzia áywania odpadów na ludzkie zdrowie i rodowisko, jakie mog áyby powsta ü
w wypadku nieodpowiedniego nimi gospodarowania.
Wi
cej informacji na temat gromadzenia i recyklingu starych urzdze i akumulatorów
mo*na uzyska ü w lokalnych urz
dach lub w firmach zajmujcych si
wywozem odpadów,
a tak*e w punktach sprzeda*y przedmiotowych produktów.
UWAGA
Pod symbolem przekre lonego pojemnika na odpady mog pojawia ü si
dodatkowo dwie
litery. W takich przypadkach maj zastosowanie przepisy Dyrektywy dotyczcej odpadów
chemicznych.
„Pb” i „Cd” – oznaczaj produkty zawierajce odpowiednio o áów lub kadm.
Informacje dla klientów
Informacje odno nie zbiórki oraz utylizacji starych urzdze i zu*ytych akumulatorów
8-39
Page 844 of 883
tInformacja o utylizacji w pastwach nie nale*cych do Unii Europejskiej
Powy*sze symbole obowizuj wy ácznie na terenie Unii Europejskiej. Je*eli chcesz
pozby ü si
starych urzdze i zu*ytych baterii, powiniene skontaktowa ü si
z lokalnymi
w áadzami samorzdowym, firmami zajmujcymi si
utylizacj odpadów lub punktami
sprzeda*y, w których naby áe przedmiotowe produkty i uzyska ü informacje dotyczce
w áa ciwej metody ich utylizacji.
Informacje dla klientów
Informacje odno nie zbiórki oraz utylizacji starych urzdze i zu*ytych akumulatorów
8-40
Page 845 of 883

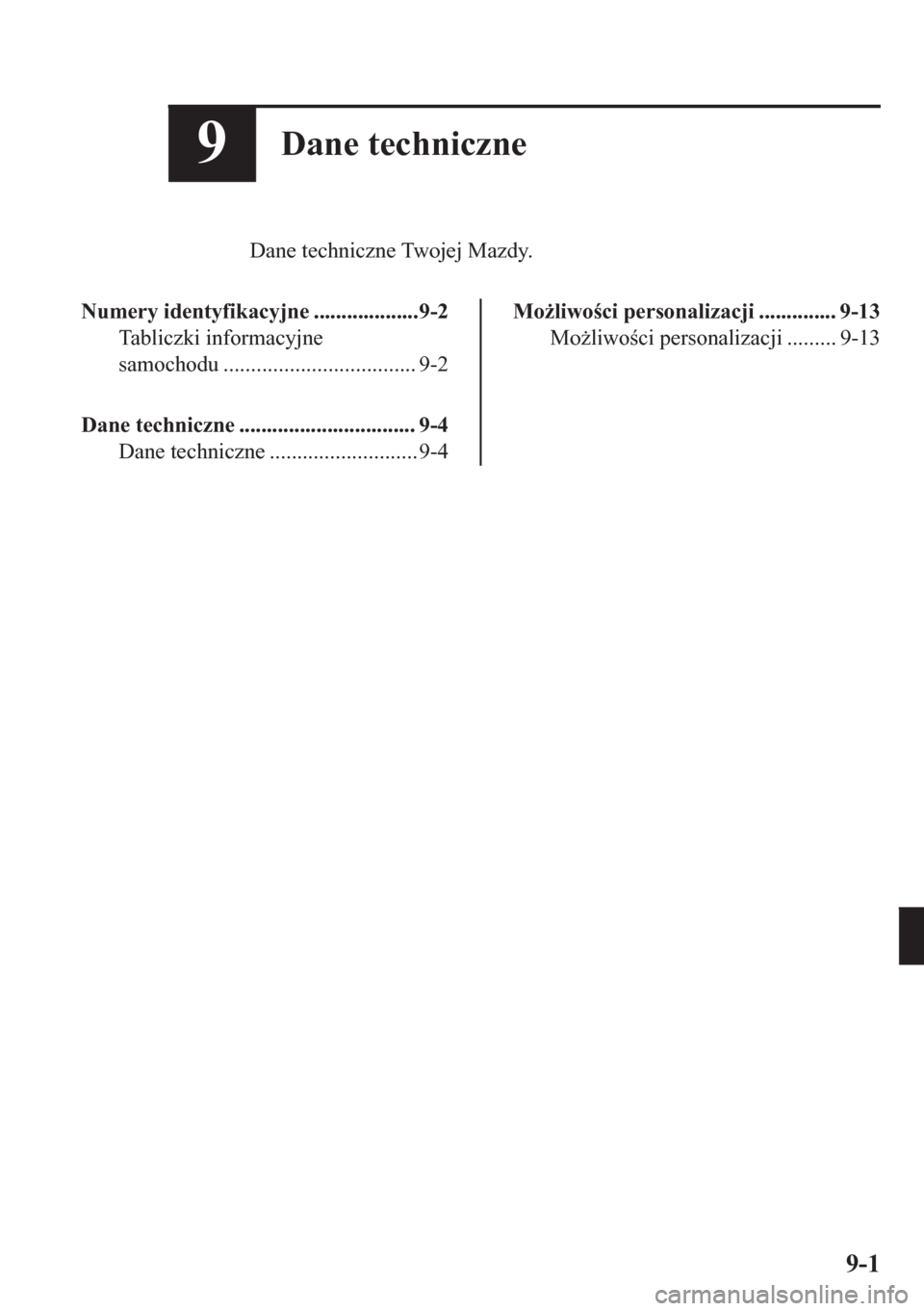

9Dane techniczne
Dane techniczne Twojej Mazdy.
Numery identyfikacyjne ...................9-2
Tabliczki informacyjne
samochodu ................................... 9-2
Dane techniczne ................................ 9-4
Dane techniczne ........................... 9-4
Mo*liwo ci personalizacji .............. 9-13
Mo*liwo ci personalizacji ......... 9-13
9-1
Page 846 of 883

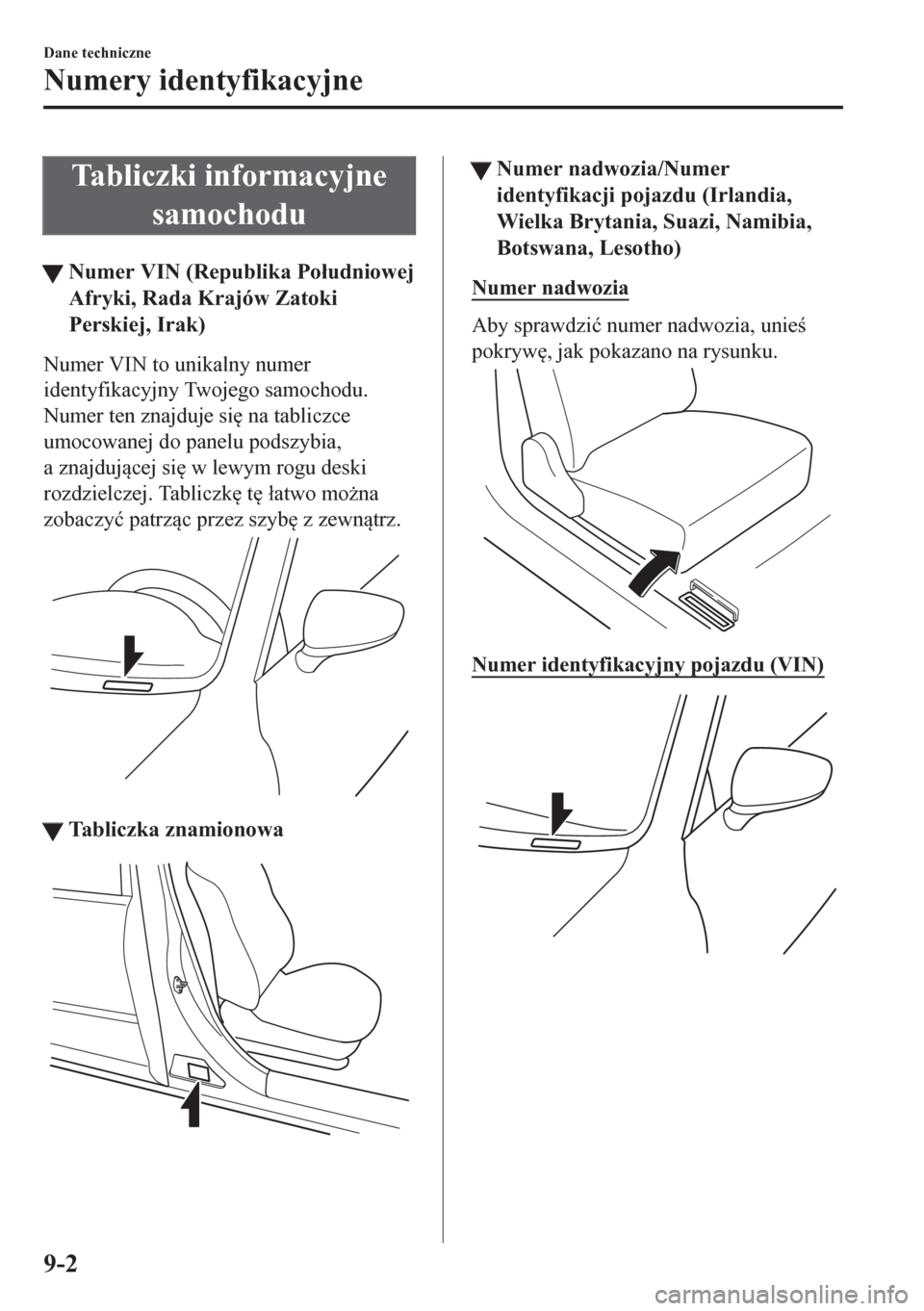

Tabliczki informacyjne
samochodu
tNumer VIN (Republika Po áudniowej
Afryki, Rada Krajów Zatoki
Perskiej, Irak)
Numer VIN to unikalny numer
identyfikacyjny Twojego samochodu.
Numer ten znajduje si
na tabliczce
umocowanej do panelu podszybia,
a znajdujcej si
w lewym rogu deski
rozdzielczej. Tabliczk
t
áatwo mo*na
zobaczy ü patrzc przez szyb
z zewntrz.
ttTabliczka znamionowa
ttNumer nadwozia/Numer
identyfikacji pojazdu (Irlandia,
Wielka Brytania, Suazi, Namibia,
Botswana, Lesotho)
Numer nadwozia
Aby sprawdzi ü numer nadwozia, unie
pokryw
, jak pokazano na rysunku.
Numer identyfikacyjny pojazdu (VIN)
Dane techniczne
Numery identyfikacyjne
9-2
Page 847 of 883

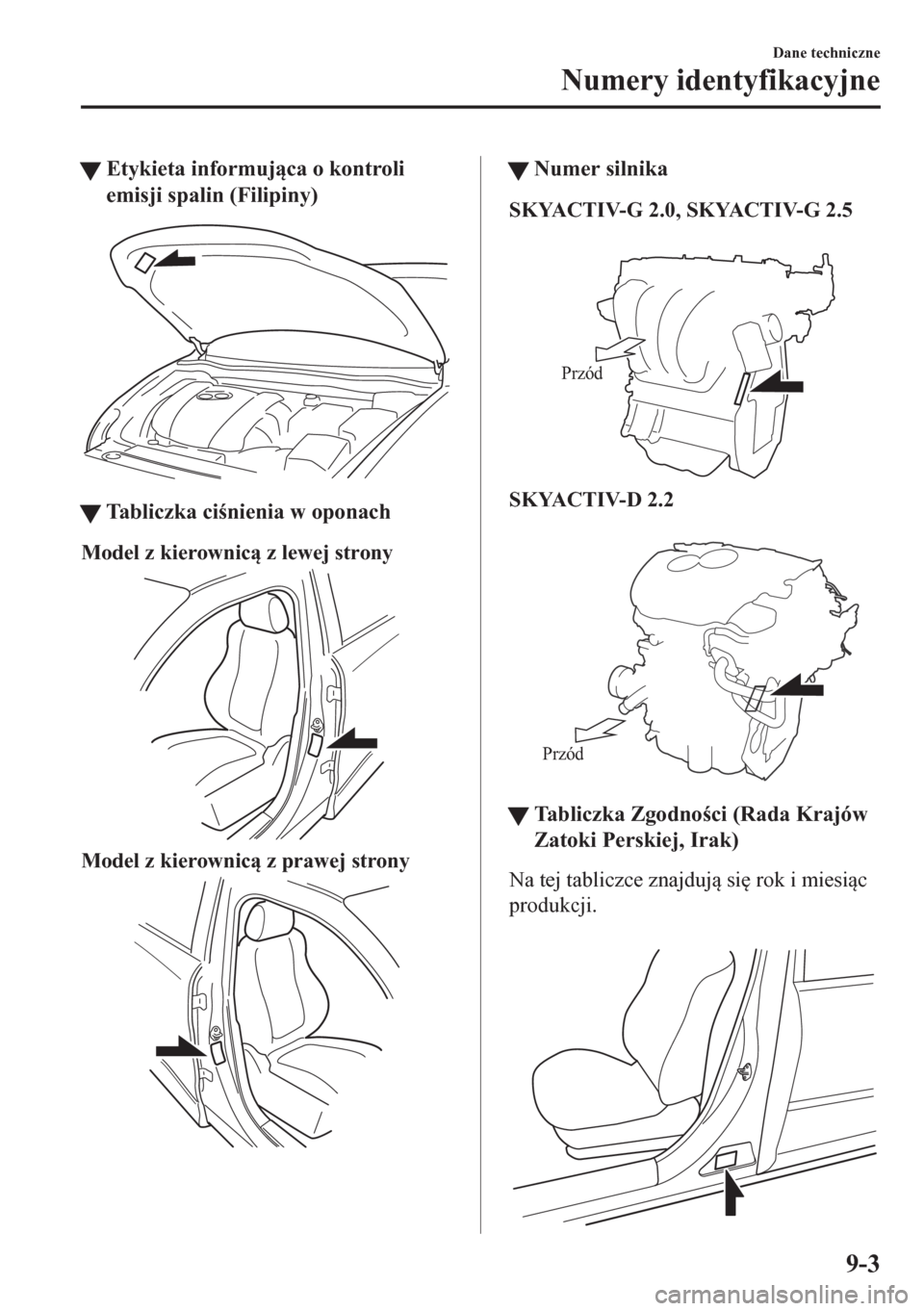

WEtykieta informujca o kontroli
emisji spalin (Filipiny)
WTabliczka ci nienia w oponach
Model z kierownic z lewej strony
Model z kierownic z prawej strony
WNumer silnika
SKYACTIV-G 2.0, SKYACTIV-G 2.5
Przód
SKYACTIV-D 2.2
Przód
WTabliczka Zgodno ci (Rada Krajów
Zatoki Perskiej, Irak)
Na tej tabliczce znajduj si
rok i miesic
produkcji.
Dane techniczne
Numery identyfikacyjne
9-3
Page 848 of 883

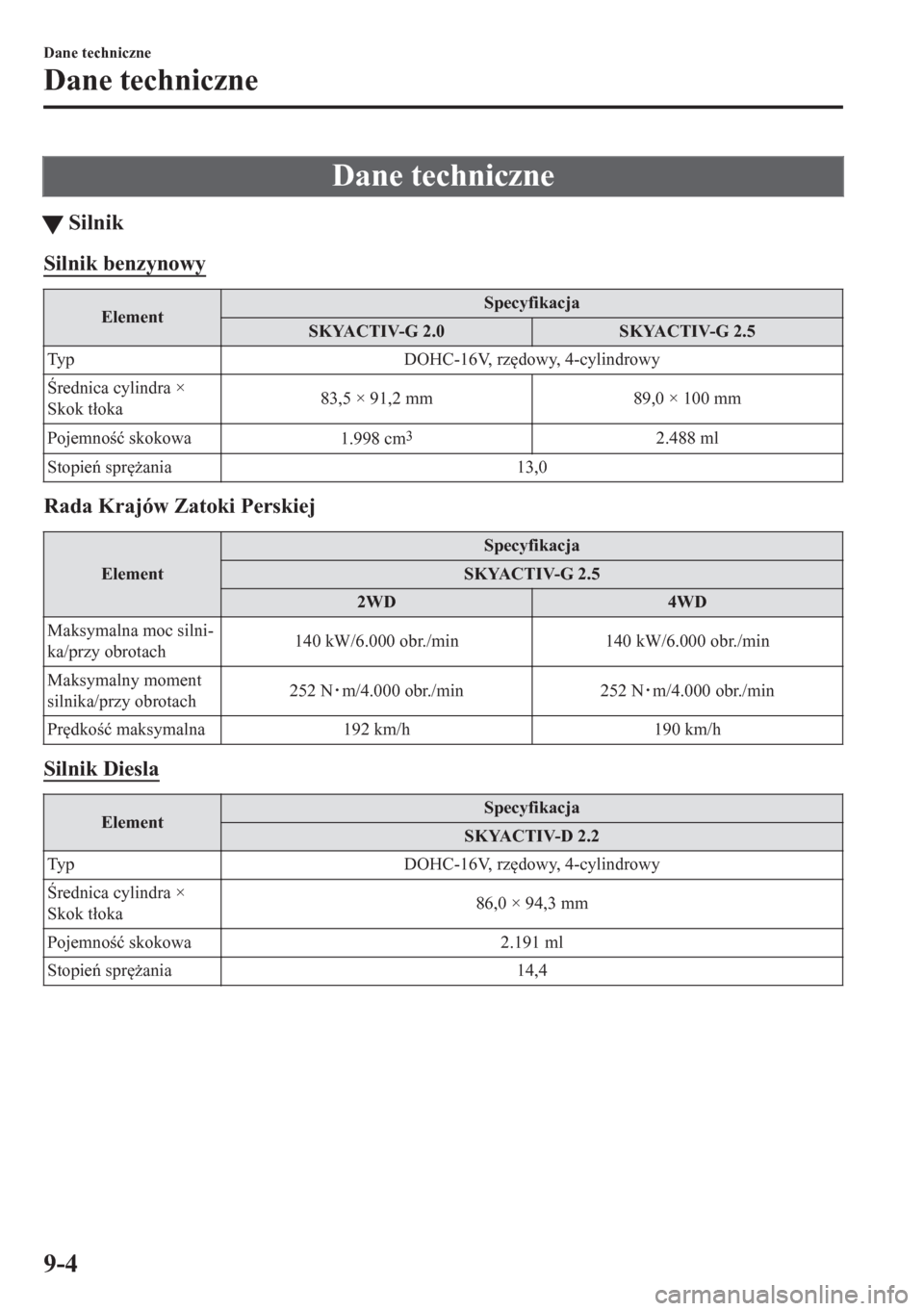

Dane techniczne
tSilnik
Silnik benzynowy
ElementSpecyfikacja
SKYACTIV-G 2.0 SKYACTIV-G 2.5
Typ DOHC-16V, rz
dowy, 4-cylindrowy
rednica cylindra ×
Skok t áoka83,5 × 91,2 mm 89,0 × 100 mm
Pojemno ü skokowa
1.998 cm
32.488 ml
Stopie spr
*ania 13,0
Rada Krajów Zatoki Perskiej
ElementSpecyfikacja
SKYACTIV-G 2.5
2WD 4WD
Maksymalna moc silni-
ka/przy obrotach140 kW/6.000 obr./min 140 kW/6.000 obr./min
Maksymalny moment
silnika/przy obrotach252 N>ƒm/4.000 obr./min 252 N>ƒm/4.000 obr./min
Pr
dko ü maksymalna 192 km/h 190 km/h
Silnik Diesla
ElementSpecyfikacja
SKYACTIV-D 2.2
Typ DOHC-16V, rz
dowy, 4-cylindrowy
rednica cylindra ×
Skok t áoka86,0 × 94,3 mm
Pojemno ü skokowa 2.191 ml
Stopie spr
*ania 14,4
Dane techniczne
Dane techniczne
9-4
Page 849 of 883
tInstalacja elektryczna
Akumulator
Klasyfikacja Specyfikacja
SKYACTIV-G 2.0,
SKYACTIV-G 2.5Rada Krajów Zatoki Perskiej
12V-65Ah/20HR
*1
Z wyjtkiem Rady Krajów Zatoki PerskiejZ funkcj i-stop
Q-85
*2
Bez funkcji
i-stop12V-55Ah/20HR*1
12V-65Ah/20HR*1
SKYACTIV-D 2.2
S-95*2
*1 Nie stosowa ü w przypadku systemu i-stop/i-ELOOP.*2 Q-85 lub S-95 opracowano dla systemu i-stop (FOR STOP & START)/i-ELOOP. Aby zapewni ü prawid áowe
dzia áanie systemu i-stop (FOR STOP & START)/i-ELOOP nale*y stosowa ü wy ácznie akumulatory Q-85 lub
S-95. W celu uzyskania szczegó áowych informacji skonsultuj si
ze specjalistycznym serwisem, zalecamy
Autoryzowan Stacj
Obs áugi Mazdy.
wieca zap áonowa
Klasyfikacja Specyfikacja
SKYACTIV-G 2.0, SKYACTIV-G 2.5Oryginalna wieca
zap áonowa Mazda
*1PE5R-18-110 lub PE5S-18-110
*1 wiece zap áonowe zapewniaj optymalne osigi w zakresie SKYACTIV-G. W celu uzyskania szczegó áowych
informacji skonsultuj si
ze specjalistycznym serwisem, zalecamy Autoryzowan Stacj
Obs áugi Mazdy.
PRZESTROGA
Do czyszczenia świec irydowych nie należy używać szczotek drucianych. Cienka powłoka
irydowa elektrody oraz platynowe końcówki mogą ulec uszkodzeniu.
Dane techniczne
Dane techniczne
9-5
Page 850 of 883
tZalecane oleje i p áyny
Olej silnikowy*1Europa Poza Europ
SKYACTIV-G 2.0,
SKYACTIV-G 2.5Zalecane oleje
*2Parametry oleju
Olej silnikowy Mazda Original Oil Supra 0W-20
API SL/SM/SN lub
ILSAC GF-III/GF-IV/GF-V Olej silnikowy Mazda Original Oil Ultra 5W-30
Alternatywne parametry oleju
*3
API SN lub ACEA A5/B50W-20
5W-30
SKYACTIV-D 2.2Zalecane oleje
*2Parametry oleju
Olej silnikowy Mazda Original Oil Supra DPF
0W-30
ACEA C3
0W-30/5W-30 Olej silnikowy Mazda Original Oil Ultra DPF
5W-30
Alternatywne parametry oleju
*3
ACEA C30W-30
5W-30
*1 Patrz „Zalecany olej” na stronie 6-21.*2 Oryginalne oleje Mazda Original Oil zosta áy specjalnie opracowane/przetestowane do poszczególnych
silników. Dla uzyskania optymalnych osigów zalecamy zawsze stosowanie oryginalnych olejów Mazda
Original Oil.
*3Je li nie mo*esz naby ü oleju silnikowego Mazda Original Oil, mo*na równie* stosowa ü alternatywne oleje
spe ániajce wyszczególnione parametry.
Nie stosuj olejów nie spe ániajcych powy*szych parametrów ani wymogów. Zastosowanie nieodpowiedniego oleju
mo*e spowodowa ü uszkodzenie silnika, które nie jest obj
te Gwarancj Mazdy.
Olej Klasyfikacja
P áyn ch áodzcy Typ FL-22
Olej mechanicznej skrzyni biegówAPI Service GL-4
SAE 75W-80
P áyn automatycznej skrzyni biegów Olej przek áadniowy Mazda Original Oil ATF FZ
Olej skrzynki rozdzielczejOlej przek áadniowy Mazda Original Long Life Gear Oil
SG1
Olej tylnego mechanizmu ró*nicowegoOlej przek áadniowy Mazda Original Long Life Gear Oil
SG1
P áyn hamulcowy/uk áadu wspomagania sprz
g áa SAE J1703 lub FMVSS116 DOT-3 lub DOT-4
Dane techniczne
Dane techniczne
9-6
