MAZDA MODEL CX-5 2018 Instrukcja Obsługi (in Polish)
Manufacturer: MAZDA, Model Year: 2018, Model line: MODEL CX-5, Model: MAZDA MODEL CX-5 2018Pages: 883, PDF Size: 12.28 MB

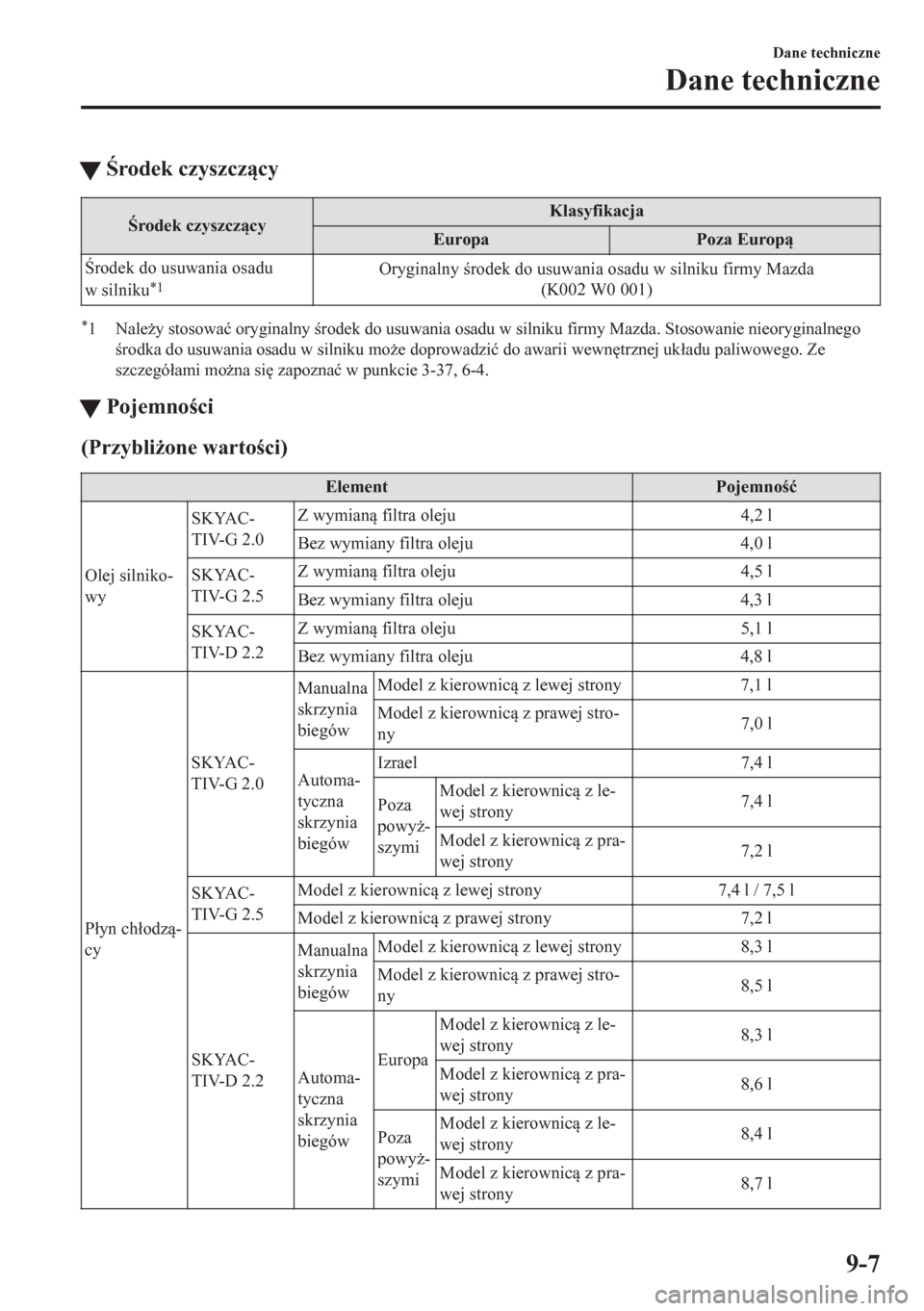

Page 851 of 883
t rodek czyszczcy
rodek czyszczcyKlasyfikacja
Europa Poza Europ
rodek do usuwania osadu
w silniku
*1Oryginalny rodek do usuwania osadu w silniku firmy Mazda
(K002 W0 001)
*1Nale*y stosowa ü oryginalny rodek do usuwania osadu w silniku firmy Mazda. Stosowanie nieoryginalnego
rodka do usuwania osadu w silniku mo*e doprowadzi ü do awarii wewn
trznej uk áadu paliwowego. Ze
szczegó áami mo*na si
zapozna ü w punkcie 3-37, 6-4.
tPojemno ci
(Przybli*one warto ci)
Element Pojemno ü
Olej silniko-
wySKYAC-
TIV-G 2.0Z wymian filtra oleju 4,2 l
Bez wymiany filtra oleju 4,0 l
SKYAC-
TIV-G 2.5Z wymian filtra oleju 4,5 l
Bez wymiany filtra oleju 4,3 l
SKYAC-
TIV-D 2.2Z wymian filtra oleju 5,1 l
Bez wymiany filtra oleju 4,8 l
P áyn ch áodz-
cySKYAC-
TIV-G 2.0Manualna
skrzynia
biegówModel z kierownic z lewej strony 7,1 l
Model z kierownic z prawej stro-
ny7,0 l
Automa-
tyczna
skrzynia
biegówIzrael 7,4 l
Poza
powy*-
szymiModel z kierownic z le-
wej strony7,4 l
Model z kierownic z pra-
wej strony7,2 l
SKYAC-
TIV-G 2.5Model z kierownic z lewej strony 7,4 l / 7,5 l
Model z kierownic z prawej strony 7,2 l
SKYAC-
TIV-D 2.2Manualna
skrzynia
biegówModel z kierownic z lewej strony 8,3 l
Model z kierownic z prawej stro-
ny8,5 l
Automa-
tyczna
skrzynia
biegówEuropaModel z kierownic z le-
wej strony8,3 l
Model z kierownic z pra-
wej strony8,6 l
Poza
powy*-
szymiModel z kierownic z le-
wej strony8,4 l
Model z kierownic z pra-
wej strony8,7 l
Dane techniczne
Dane techniczne
9-7
Page 852 of 883
Element Pojemno ü
Olej mecha-
nicznej
skrzyni bie-
gówSKYAC-
TIV-G 2.02WD 1,65 l
4WD 1,70 l
SKYACTIV-D 2.2 2,40 l
P áyn automa-
tycznej
skrzyni bie-
gówSKYACTIV-G 2.0 7,8 l
SKYACTIV-G 2.5 7,8 l / 8,0 l
SKYACTIV-D 2.2 8,0 l
Olej skrzynki rozdzielczej 0,45 l
Olej tylnego mechanizmu ró*nicowego 0,35 l
Zbiornik pali-
wa2WD 56,0 l
4WD 58,0 l
Poziomy olejów i p áynów nale*y sprawdza ü bagnetowymi wska(nikami poziomu lub na wska(nikach
umieszczonych na zbiornikach.
tWymiary
Element Dane techniczne samochodu
D áugo ü ca ákowita 4.550 mm
Szeroko ü ca ákowita 1.840 mm
Wy s o k o ü ca áko-
witaSamochód z obr
czami
17-calowymi1.675 mm
Samochód z obr
czami
19-calowymi1.680 mm
Rozstaw kó á
przednichSamochód z 17-calowymi
obr
czami stalowymi1.585 mm
Samochód z 17-calowymi
obr
czami aluminiowymi1.595 mm
Samochód z 19-calowymi
obr
czami aluminiowymi1.595 mm
Rozstaw kó á tyl-
nychSamochód z 17-calowymi
obr
czami stalowymi1.585 mm
Samochód z 17-calowymi
obr
czami aluminiowymi1.595 mm
Samochód z 19-calowymi
obr
czami aluminiowymi1.595 mm
Rozstaw osi 2.700 mm
Dane techniczne
Dane techniczne
9-8
Page 853 of 883
t)arówki
wiat áo zewn
trzne
)arówkaKategoria
Moc (W)
EKG*1 (SAE)
wiat áa przednie wiat áa drogowe/
wiat áa mijaniaLED
*2Š (Š)
wiat áa mijania
o szerokim zasi
gu
*LED*2Š (Š)
wiat áa do jazdy dziennej
*Ty p u L E D
LED*2Š (Š)
Ty p z *arówk21/5 W21/5W (7443)
wiat áa pozycyjneTy p u L E D
LED
*2Š (Š)
Ty p z *arówk5W5W (Š)
wiat áa kierunkowskazów przednich 21 WY21W (7443NA)
Przednie wiat áa przeciwmgielne
*LED*2Š (Š)
wiat áa kierunkowskazów bocznych
LED
*2Š (Š)
Trzecie wiat áo Stop
LED
*2Š (Š)
wiat áa kierunkowskazów tylnych 21 WY21W (7443NA)
wiat áa Stop/ wiat áa tylneTy p u L E D
LED
*2Š (Š)
Ty p z *arówk21/5 W21/5W (7443)
wiat áa cofania
LED
*2Š (Š)
Ty l n e wiat áo przeciwmgielne
*21 W21W (7440)
O wietlenie tablicy rejestracyjnej 5 W5W (Š)
*1 EKG to skrót od Europejskiej Komisji Gospodarczej (ang. UNECE lub ECE).*2 LED to skrót od Light Emitting Diode (dioda elektroluminescencyjna).
O wietlenie wewn
trzne
)arówkaKategoria
Moc (W)
EKG*1
O wietlenie baga*nika 8Š
Lampa sufitowa (Przód)/Lampy punktowe przednie 8Š
Tylne lampy punktowe 8Š
Lampki w daszkach przeciws áonecznych
*2Š
*1 EKG to skrót od Europejskiej Komisji Gospodarczej (ang. UNECE lub ECE).
Dane techniczne
Dane techniczne
*Wybrane wersje.9-9
Page 854 of 883
tOpony
Średnica osadzenia opony/obręcze w calachWskaźnik obciążenia
(nie w oponach ZR)Indeks prędkościBłoto i śnieg
Kod konstrukcji Współczynnik profilu w % Szerokość opony Przykładowe oznaczenie opony i jego wyjaśnienie
Informacje o oznaczeniu opony
Wybierz w áa ciwe opony dla Twojego samochodu, u*ywajc nast
pujcej informacji o oz-
naczeniu opony.
Indeks pr
dko ci Maksymalna dopuszczalna pr
dko ü
Q Do 160 km/h
R Do 170 km/h
S Do 180 km/h
T Do 190 km/h
U Do 200 km/h
H Do 210 km/h
V Do 240 km/h
W Do 270 km/h
Y Do 300 km/h
ZR Powy*ej 240 km/h
Opona i ci nienie powietrza w oponie
UWAGA
Opony zosta áy optymalnie dobrane do nadwozia Twojego samochodu.
Przy wymianie opon Mazda zaleca, aby wymieni ü je na opony tego samego typu, co
zamontowane oryginalnie w samochodzie. W celu uzyskania szczegó áowych informacji
skontaktuj si
ze specjalistycznym serwisem, zalecamy Autoryzowan Stacj
Obs áugi Mazdy.
Sprawd( tabliczk
ci nienia w oponach w celu poznania wymiaru opony i w áa ciwego
ci nienia powietrza w oponie (strona 6-46).
Dane techniczne
Dane techniczne
9-10

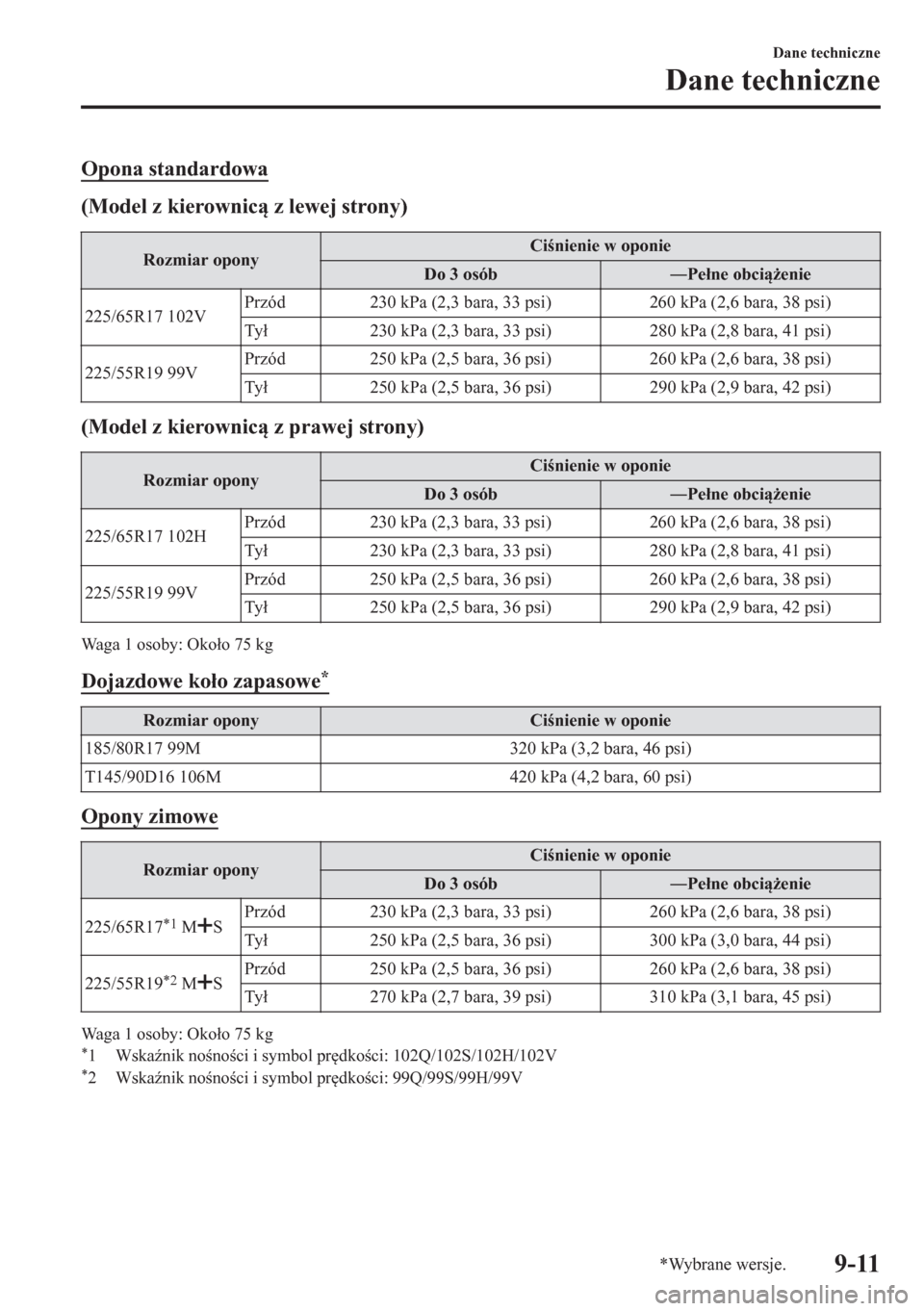

Page 855 of 883
Opona standardowa
(Model z kierownic z lewej strony)
Rozmiar oponyCi nienie w oponie
Do 3 osóbŠPe áne obci*enie
225/65R17 102VPrzód 230 kPa (2,3 bara, 33 psi) 260 kPa (2,6 bara, 38 psi)
Ty á230 kPa (2,3 bara, 33 psi) 280 kPa (2,8 bara, 41 psi)
225/55R19 99VPrzód 250 kPa (2,5 bara, 36 psi) 260 kPa (2,6 bara, 38 psi)
Ty á250 kPa (2,5 bara, 36 psi) 290 kPa (2,9 bara, 42 psi)
(Model z kierownic z prawej strony)
Rozmiar oponyCi nienie w oponie
Do 3 osóbŠPe áne obci*enie
225/65R17 102HPrzód 230 kPa (2,3 bara, 33 psi) 260 kPa (2,6 bara, 38 psi)
Ty á230 kPa (2,3 bara, 33 psi) 280 kPa (2,8 bara, 41 psi)
225/55R19 99VPrzód 250 kPa (2,5 bara, 36 psi) 260 kPa (2,6 bara, 38 psi)
Ty á250 kPa (2,5 bara, 36 psi) 290 kPa (2,9 bara, 42 psi)
Waga 1 osoby: Oko áo 75 kg
Dojazdowe ko áo zapasowe*
Rozmiar opony Ci nienie w oponie
185/80R17 99M 320 kPa (3,2 bara, 46 psi)
T145/90D16 106M 420 kPa (4,2 bara, 60 psi)
Opony zimowe
Rozmiar oponyCi nienie w oponie
Do 3 osóbŠPe áne obci*enie
225/65R17
*1 MSPrzód 230 kPa (2,3 bara, 33 psi) 260 kPa (2,6 bara, 38 psi)
Ty á250 kPa (2,5 bara, 36 psi) 300 kPa (3,0 bara, 44 psi)
225/55R19
*2 MSPrzód 250 kPa (2,5 bara, 36 psi) 260 kPa (2,6 bara, 38 psi)
Ty á270 kPa (2,7 bara, 39 psi) 310 kPa (3,1 bara, 45 psi)
Waga 1 osoby: Oko áo 75 kg*1Wska(nik no no ci i symbol pr
dko ci: 102Q/102S/102H/102V*2Wska(nik no no ci i symbol pr
dko ci: 99Q/99S/99H/99V
Dane techniczne
Dane techniczne
*Wybrane wersje.9-11
Page 856 of 883
Moment dokr
cenia rub kó á
Podczas monta*u kó á nale*y dokr
ca ü je nast
pujcym momentem.
108Š147 N·m (12Š14 kgf·m)
tBezpieczniki
Patrz „Bezpieczniki” na stronie 6-58.
tHamulce
Je*eli potrzebujesz informacji dotyczcych tarcz hamulcowych, ich zu*ycia oraz metod
pomiaru – zwró ü si
do wyspecjalizowanego serwisu, zalecamy Autoryzowan Stacj
Obs áugi Mazdy. Powy*sze informacje s udzielane nieodp áatnie.
Dane techniczne
Dane techniczne
9-12
Page 857 of 883
Mo*liwo ci personalizacji
Poni*ej wymienione ustawienia funkcji samochodu mog by ü spersonalizowane
(zmienione) przez klienta lub Autoryzowana Stacje Obs áugi Mazdy. W celu uzyskania
szczegó áowych informacji skonsultuj si
z Autoryzowan Stacj Obs áugi Mazdy.
Ponadto niektóre funkcje personalizacji, w zale*no ci od funkcji, mo*esz zmieni ü
samodzielnie.
Funkcje personalizacji i ustawienia, które mo*na zmieni ü, ró*ni si
w zale*no ci od rynku
i specyfikacji.
Dane techniczne
Mo*liwo ci personalizacji
9-13
Page 858 of 883
Metoda zmiany ustawie
Ustawienia mo*na zmieni ü za pomoc ekranu centralnego wy wietlacza.
A: Patrz „Ustawienia” na stronie 5-139.
B: Patrz „Monitor zu*ycia paliwa” na stronie 4-113.
C: Patrz „Wy wietlacz Head-up” na stronie 4-45.
Ustawienia mo*na zmieni ü za pomoc przycisków sterowania w samochodzie.
D: Patrz „Funkcja automatycznego blokowania/odblokowywania” na stronie 3-17.
E: Patrz „Nadajnik” na stronie 3-5.
F: Patrz „Blokowanie, odblokowywanie za pomoc Przycisku *dania (Z zaawansowanym
systemem zdalnego otwierania)” na stronie 3-14.
Ustawienia mo*e zmieni ü jedynie Autoryzowana Stacja Obs áugi Mazdy.
Element FunkcjaUstawienie
fabryczneDost
pne usta-
wieniaMetoda
zmiany usta-
wie
Bezpieczestwo
Zaawansowany sys-
tem wspomagajcy
hamowanie (zapo-
biegajcy kolizjom
przy ma áej pr
dko -
ci) (A-SCBS) (stro-
na 4-212)
System inteligent-
nego wspomagania
hamowania SBS
(Smart Brake Sup-
port) (strona 4-227)Mo*na wprowadzi ü zmian
polegajc na tym, i* sys-
tem zaawansowany system SCBS nie b
dzie dzia áa á.
*1W á.W á./Wy á.AŠ
Odleg áo ü, przy jakiej uaktywnia si
ostrze*enie o ryzy-
ku kolizji, mo*na zmieni ü. red.Daleko/ red./
BliskoAŠ
Poziom g áo no ci ostrze*enia o kolizji mo*na zmienia ü. WysokaWysoka/Niska/
Wy áczonaAŠ
System wspomaga-
jcy hamowanie
(zapobiegajcy ko-
lizjom przy ma áej
pr
dko ci) [Przód]
(SCBS F) (strona
4-217)
System wspomaga-
jcy hamowanie
(zapobiegajcy ko-
lizjom przy ma áej
pr
dko ci) [Ty á]
(SCBS R) (strona
4-222)Dzia áanie/brak dzia áania
*1W á.W á./Wy á.AŠ
Dane techniczne
Mo*liwo ci personalizacji
9-14
Page 859 of 883
Element FunkcjaUstawienie
fabryczneDost
pne usta-
wieniaMetoda
zmiany usta-
wie
System wspomaga-
jcy utrzymanie po-
jazdu w pasie ruchu
(LAS) i system os-
trzegania o nieza-
mierzonej zmianie
pasa ruchu (LDWS)
(strona 4-192)Ustawienia systemu mo*na zmieni ü w taki sposób, aby
wspomaganie dzia áania uk áadu kierowniczego nie dzia-
áa áo.W á.W á./Wy á.AŠ
Gdy wspomaganie dzia áa-
nia uk áadu kierowniczego
jest w áczoneW przypadku systemu
wspomagajcego utrzyma-
nie pojazdu w pasie ruchu
(LAS) i systemu ostrzega-
nia o niezamierzonej
zmianie pasa ruchu
(LDWS) mo*na wprowa-
dzi ü zmiany w ustawie-
niach czasowych wspoma-
gania dzia áania uk áadu
kierowniczego.Pó(ny Wczesny/Pó(ny AŠ
W przypadku systemu
wspomagajcego utrzyma-
nie pojazdu w pasie ruchu
(LAS) i systemu ostrzega-
nia o niezamierzonej
zmianie pasa ruchu
(LDWS) mo*na wprowa-
dzi ü zmiany w czu áo ci
anulowania wspomagania
dzia áania uk áadu kierowni-
czego.Wy so k aWysoka/ rednia/
NiskaAŠ
Ustawienie systemu mo*-
na zmieni ü tak, aby ostrze-
*enie systemu ostrzegania
o niezamierzonej zmianie
pasa ruchu nie by áo w á-
czane.W á.W á./Wy á.AŠ
Dane techniczne
Mo*liwo ci personalizacji
9-15
Page 860 of 883
Element FunkcjaUstawienie
fabryczneDost
pne usta-
wieniaMetoda
zmiany usta-
wie
System wspomaga-
jcy utrzymanie po-
jazdu w pasie ruchu
(LAS) i system os-
trzegania o nieza-
mierzonej zmianie
pasa ruchu (LDWS)
(strona 4-192)Gdy wspomaganie dzia áa-
nia uk áadu kierowniczego
jest wy áczoneOkres, w jakim system
LAS i system LDWS ok-
re laj, czy samochód mo-
*e zbacza ü z w áasnego pa-
sa ruchu, mo*na zmieni ü. rednio
cz
stoWczesny/ redni/
Pó(ny/Adaptacyj-
nyAŠ
W przypadku systemu
wspomagajcego utrzyma-
nie pojazdu w pasie ruchu
(LAS) i systemu ostrzega-
nia o niezamierzonej
zmianie pasa ruchu
(LDWS) mo*na wprowa-
dzi ü zmiany w czu áo ci
ostrze*e. rednio
cz
stoCz
sto/ red-
nio-cz
sto/RzadkoAŠ
Typ ostrze*enia systemu LAS i systemu LDWS mo*na
zmieni ü.WibracjeWibracje/Krótki
sygna á d(wi
ko-
wy/Alarm cig áyAŠ
Intensywno ü/g áo no ü os-
trze*enia systemu LAS
i systemu LDWS mo*na
zmieni ü.Wibracje Niska Wysoka/Niska AŠ
Alarm cig áyNiskaWy s o k a / rednia/
NiskaAŠ
Sygna á d(wi
kowy Niska Wysoka/Niska AŠ
System monitoro-
wania martwego
pola (BSM) (strona
4-136)Mo*na wprowadzi ü zmian
polegajc na tym, i* sys-
tem BSM nie b
dzie dzia áa á.*1W á.W á./Wy á.AŠ
G áo no ü sygna áu ostrzegawczego*2WysokaWysoka/
Niska/
Wy á.AŠ
System rozpozna-
wania odleg áo ci od
poprzedzajcego
pojazdu (DRSS)
(strona 4-150)Mo*na wprowadzi ü zmian
polegajc na tym, i* sys-
tem DRSS nie b
dzie dzia áa á.*1W á.W á./Wy á.AŠ
Odleg áo ü, przy której wska(nik pojazdu poprzedzaj-
cego na wy wietlaczu wieci si
na pomaraczowo,
mo*na zmieni ü.BliskoDaleko/ red./
BliskoAŠ
System wykrywaj-
cy znu*enie kierow-
cy (DAA) (strona
4-154)Ustawienie systemu mo*na zmieni ü w taki sposób, aby
system wykrywajcy znu*enie kierowcy (DAA) nie
dzia áa á.
*1W á.W á./Wy á.AŠ
Dane techniczne
Mo*liwo ci personalizacji
9-16
