MAZDA MODEL CX-5 2018 Manual del propietario (in Spanish)

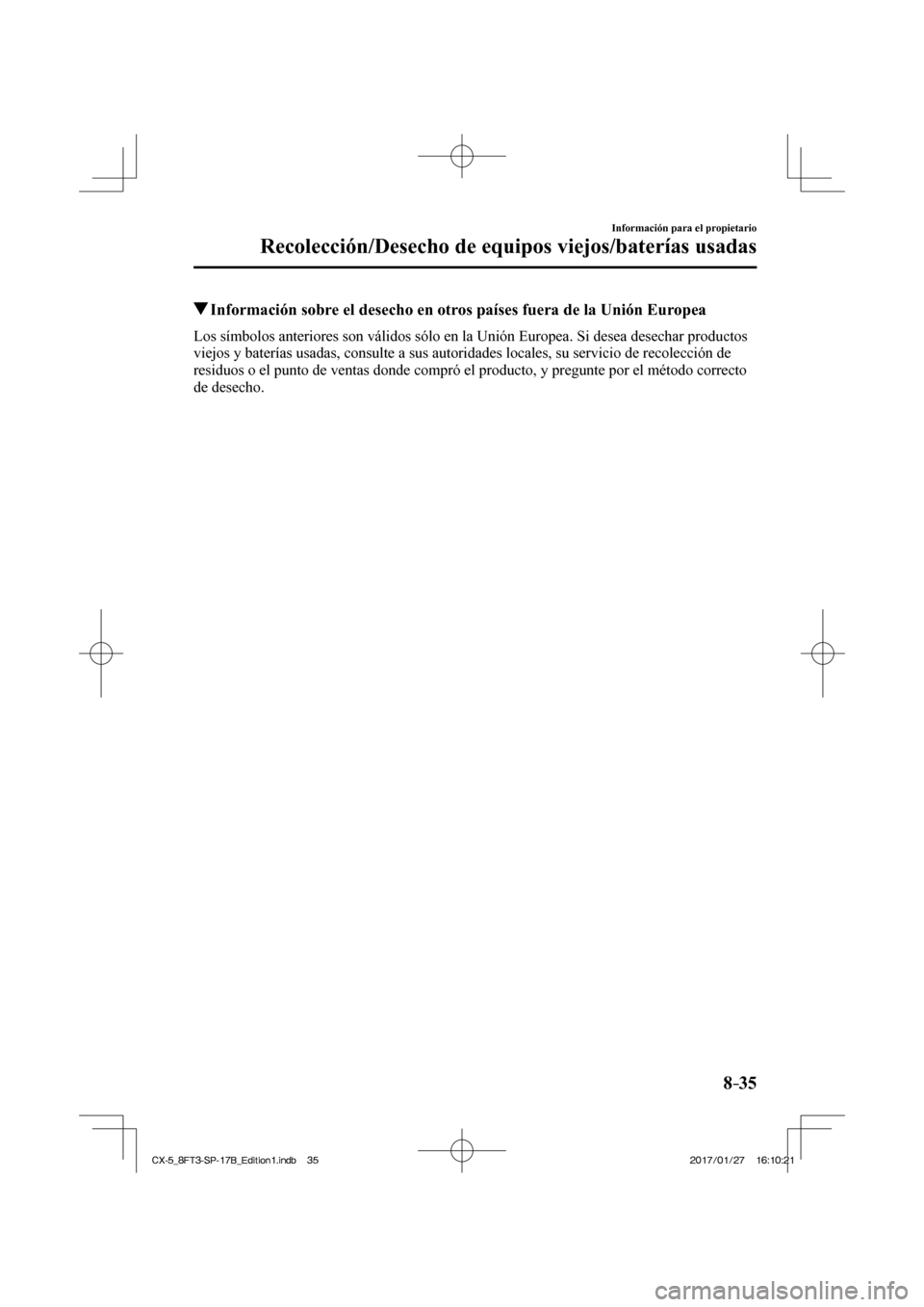

8–35
Información para el propietario
Recolección/Desecho de equipos viejos/baterías usadas
Información sobre el desecho en otros países fuera de la Unión Europea
Los símbolos anteriores son válidos sólo en la Unión Europea\
. Si desea desechar productos
viejos y baterías usadas, consulte a sus autoridades locales, su serv\
icio de recolección de
residuos o el punto de ventas donde compró el producto, y pregunte po\
r el método correcto
de desecho.

CX-5_8FT3-SP-17B_Edition1.indb 35 CX-5_8FT3-SP-17B_Edition1.indb 352017/01/27 16:10:21
2017/01/27 16:10:21

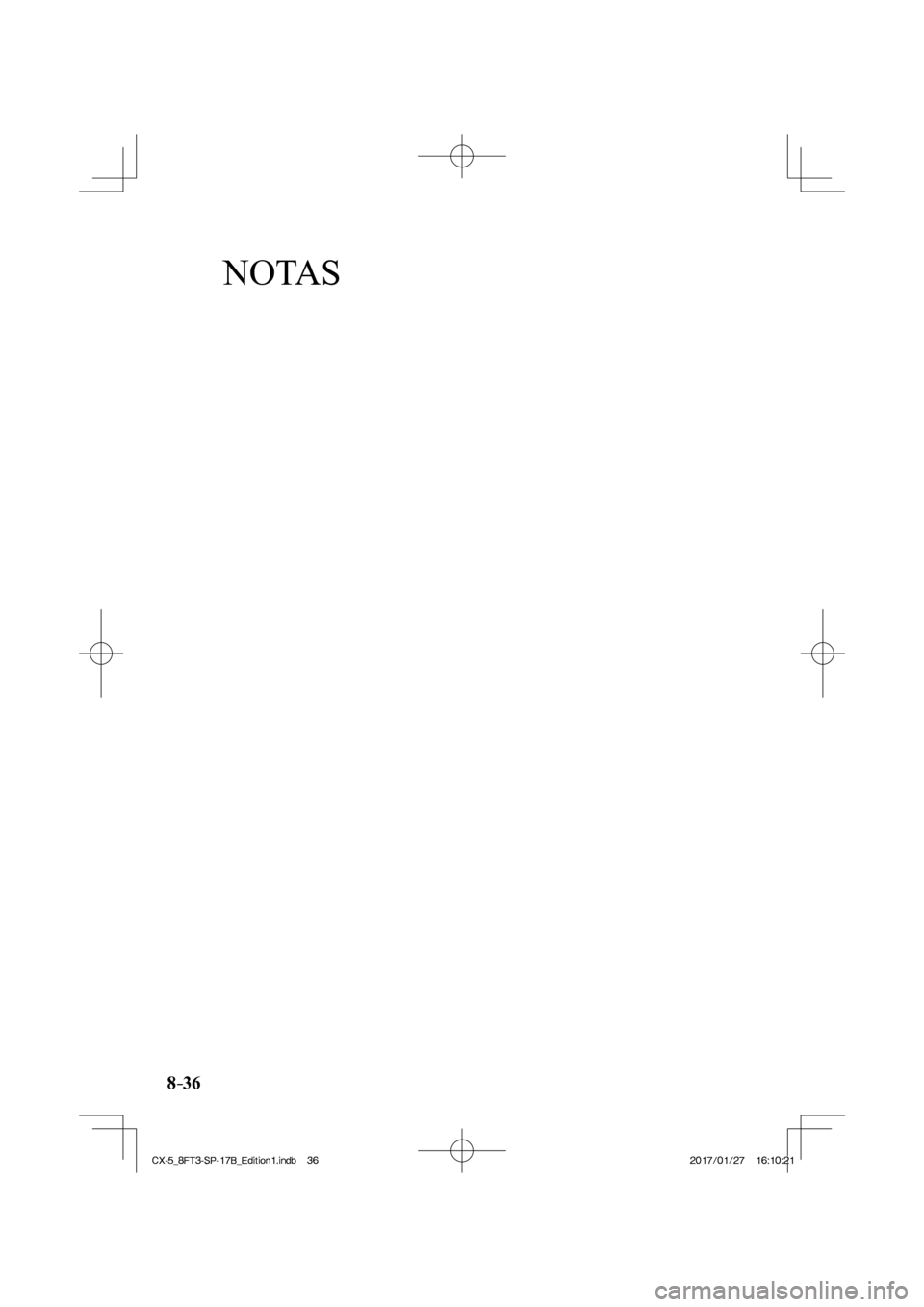

NOTAS
8–36
CX-5_8FT3-SP-17B_Edition1.indb 36
CX-5_8FT3-SP-17B_Edition1.indb 362017/01/27 16:10:21
2017/01/27 16:10:21

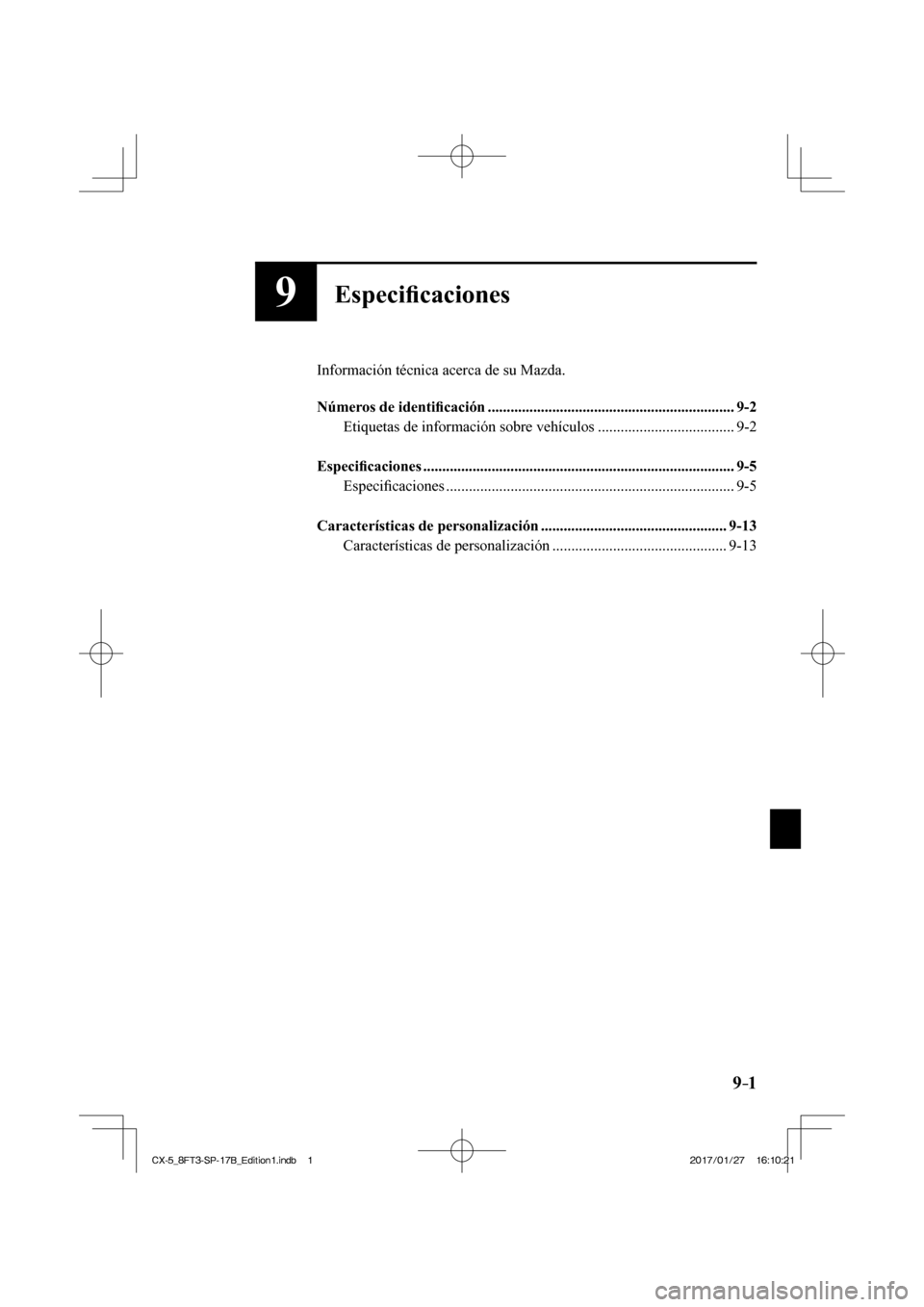

9–1
9Especifi caciones
Información técnica acerca de su Mazda.

Números de identifi cación ................................................................. 9-2
Etiquetas de información sobre vehículos .................................... 9-2

Especifi caciones ........................................................................\
.......... 9-5
Especi fi caciones ........................................................................\
.... 9-5

Características de personalización ................................................. 9-13 Características de personalización .............................................. 9-13
CX-5_8FT3-SP-17B_Edition1.indb 1 CX-5_8FT3-SP-17B_Edition1.indb 1 2017/01/27 16:10:21
2017/01/27 16:10:21

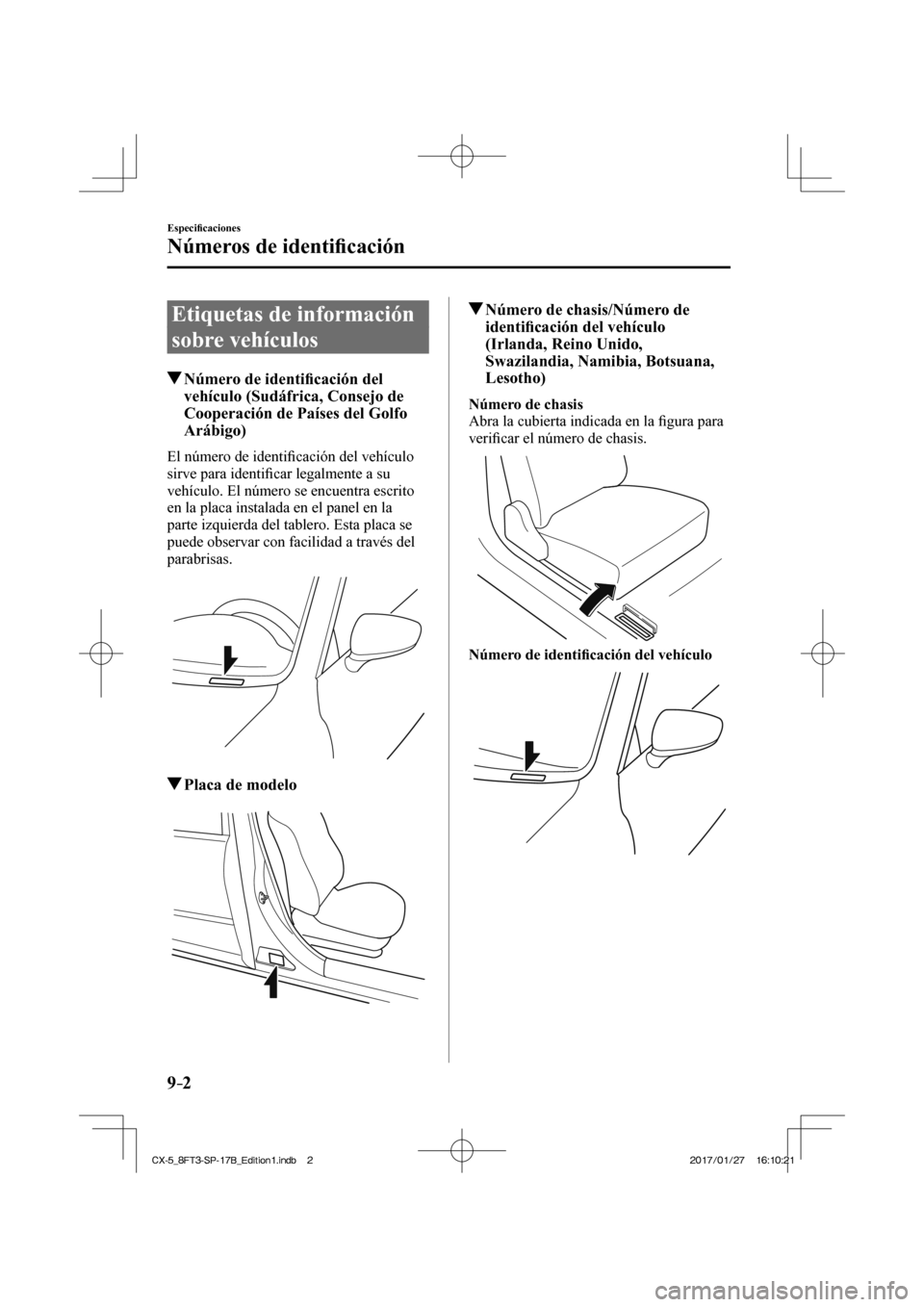

9–2
Especifi caciones
Números de identifi cación
Etiquetas de información
sobre vehículos
Número de identifi cación del
vehículo (Sudáfrica, Consejo de
Cooperación de Países del Golfo
Arábigo)
El número de identi fi cación del vehículo
sirve para identi fi car legalmente a su
vehículo. El número se encuentra escrito
en la placa instalada en el panel en la
parte izquierda del tablero. Esta placa se
puede observar con facilidad a través del
parabrisas.


Placa de modelo

Número de chasis/Número de identifi cación del vehículo
(Irlanda, Reino Unido,
Swazilandia, Namibia, Botsuana,
Lesotho)
Número de chasis
Abra la cubierta indicada en la fi gura para
verifi car el número de chasis.


Número de identifi cación del vehículo


CX-5_8FT3-SP-17B_Edition1.indb 2 CX-5_8FT3-SP-17B_Edition1.indb 2 2017/01/27 16:10:21
2017/01/27 16:10:21

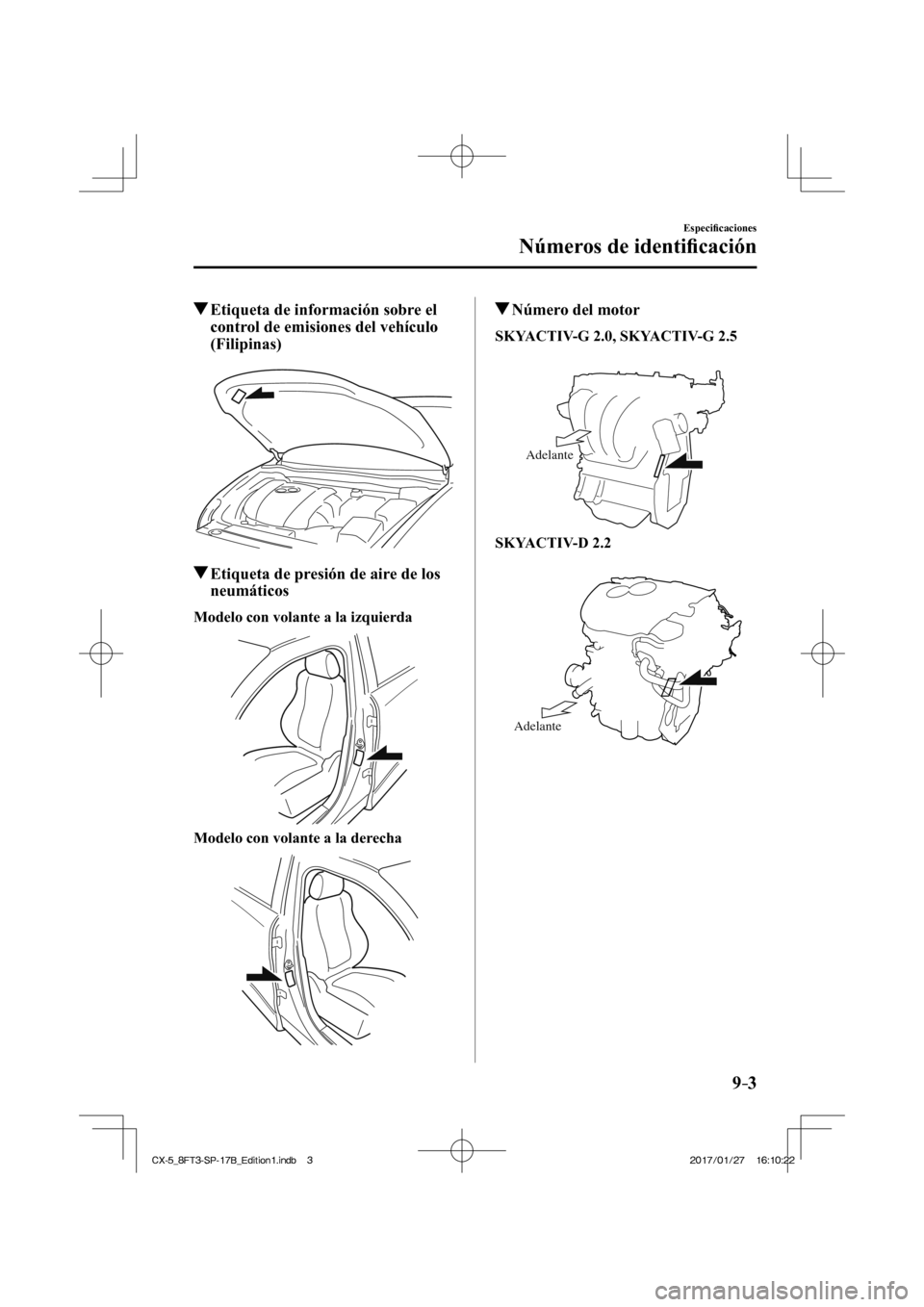

9–3
Especifi caciones
Números de identifi cación
Etiqueta de información sobre el
control de emisiones del vehículo
(Filipinas)

Etiqueta de presión de aire de los neumáticos
Modelo con volante a la izquierda


Modelo con volante a la derecha


Número del motor
SKYACTIV-G 2.0, SKYACTIV-G 2.5


Adelante

SKYACTIV-D 2.2


Adelante
CX-5_8FT3-SP-17B_Edition1.indb 3 CX-5_8FT3-SP-17B_Edition1.indb 3 2017/01/27 16:10:22
2017/01/27 16:10:22

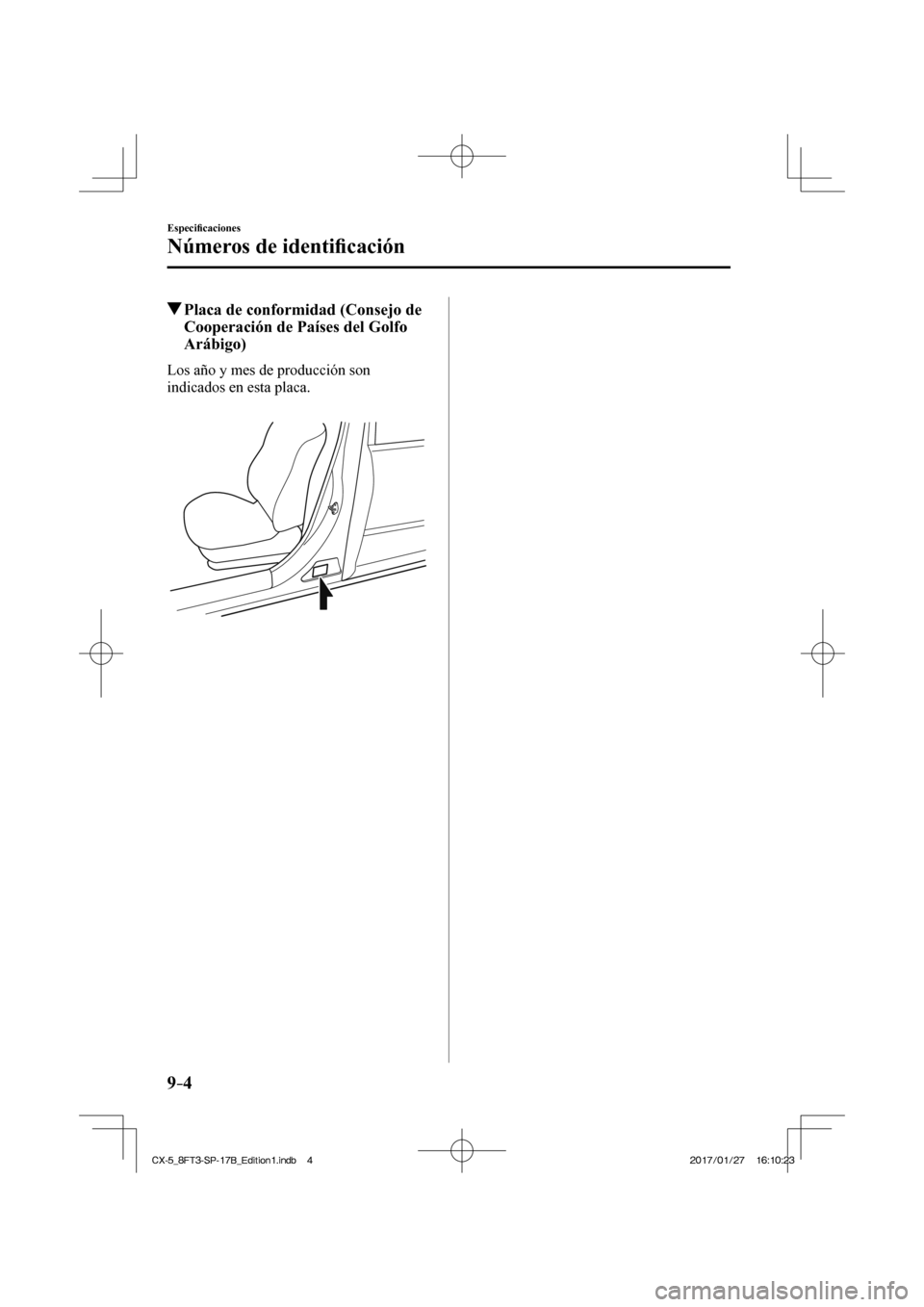

9–4
Especifi caciones
Números de identifi cación
Placa de conformidad (Consejo de
Cooperación de Países del Golfo
Arábigo)
Los año y mes de producción son
indicados en esta placa.



CX-5_8FT3-SP-17B_Edition1.indb 4 CX-5_8FT3-SP-17B_Edition1.indb 4 2017/01/27 16:10:23
2017/01/27 16:10:23

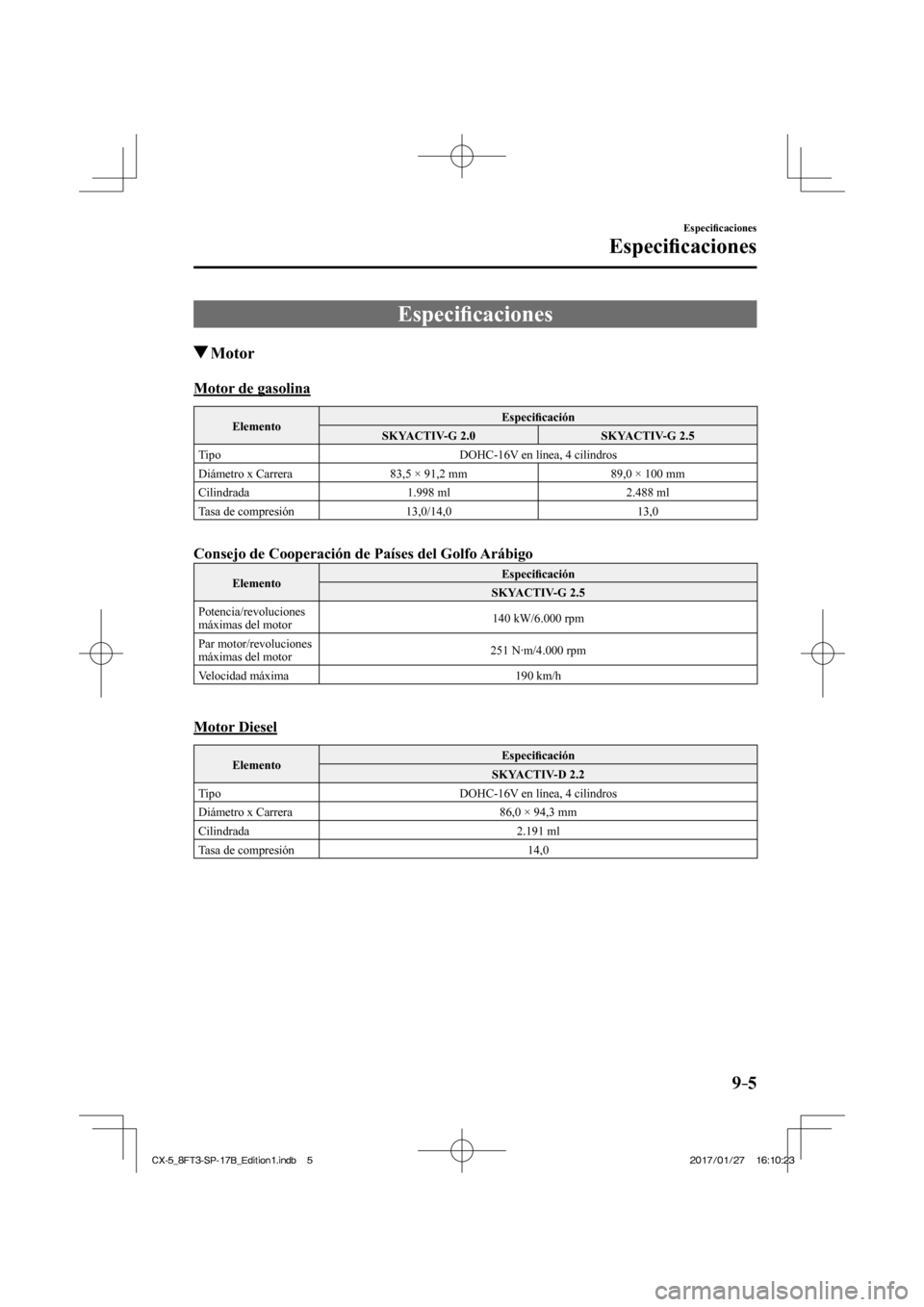

9–5
Especifi caciones
Especifi caciones
Especifi caciones
Motor
Motor de gasolina
Elemento Especifi
cación
SKYACTIV-G 2.0 SKYACTIV-G 2.5
Tipo DOHC-16V en línea, 4 cilindros
Diámetro x Carrera 83,5 × 91,2 mm 89,0 × 100 mm
Cilindrada 1.998 ml 2.488 ml
Tasa de compresión 13,0/14,0 13,0

Consejo de Cooperación de Países del Golfo Arábigo
Elemento Especifi
cación
SKYACTIV-G 2.5
Potencia/revoluciones
máximas del motor 140 kW/6.000 rpm
Par motor/revoluciones
máximas del motor 251 N·m/4.000 rpm
Velocidad máxima 190 km/h

Motor Diesel
Elemento Especifi
cación
SKYACTIV-D 2.2
Tipo DOHC-16V en línea, 4 cilindros
Diámetro x Carrera 86,0 × 94,3 mm
Cilindrada 2.191 ml
Tasa de compresión 14,0

CX-5_8FT3-SP-17B_Edition1.indb 5 CX-5_8FT3-SP-17B_Edition1.indb 5 2017/01/27 16:10:23
2017/01/27 16:10:23

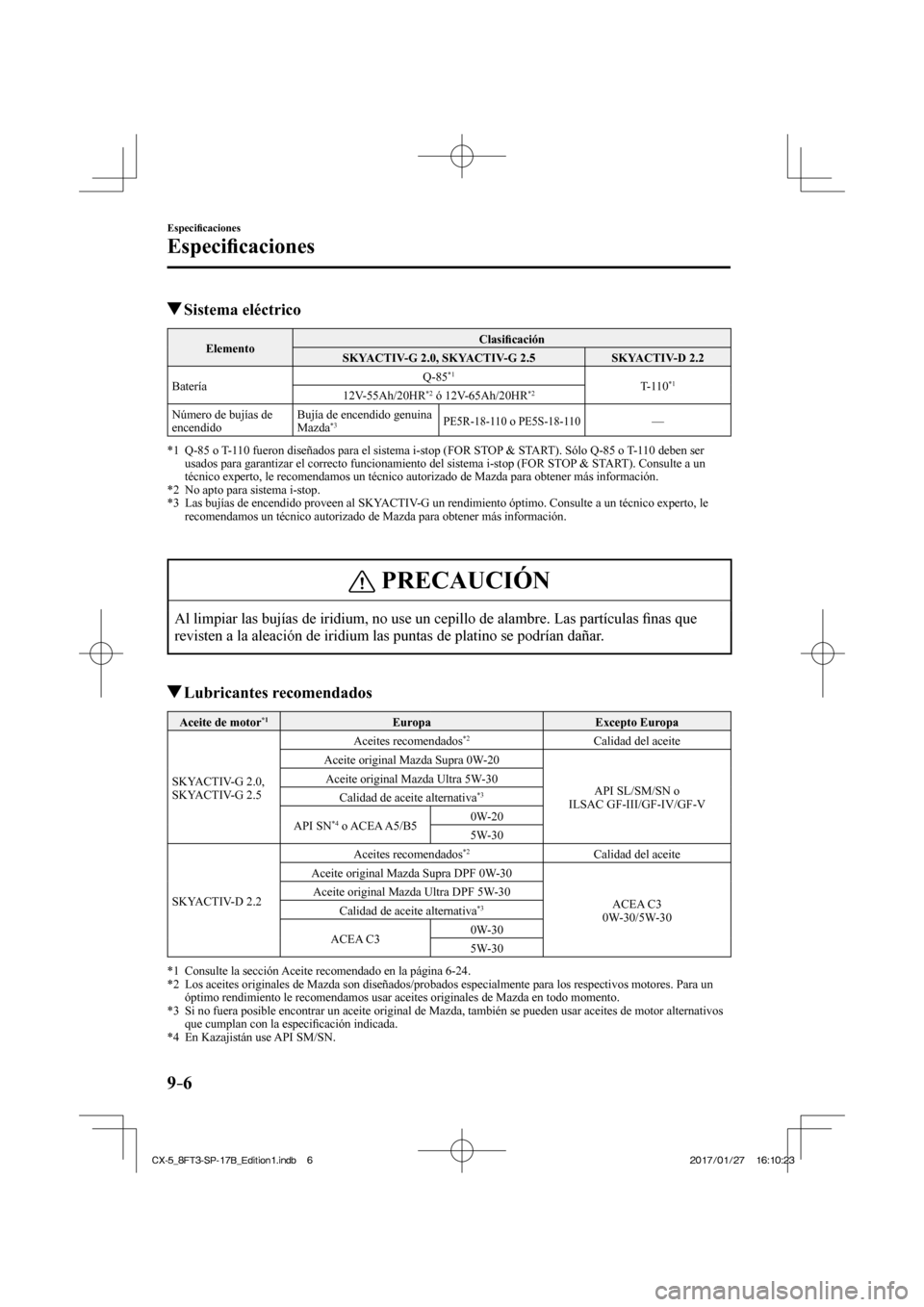

9–6
Especifi caciones
Especifi caciones
Sistema eléctrico
Elemento Clasifi
cación
SKYACTIV-G 2.0, SKYACTIV-G 2.5 SKYACTIV-D 2.2
Batería Q-85
*1
T-110 *1
12V-55Ah/20HR *2 ó 12V-65Ah/20HR *2
Número de bujías de
encendido Bujía de encendido genuina
Mazda
*3 PE5R-18-110 o PE5S-18-110 —
*1 Q-85 o T-110 fueron diseñados para el sistema i-stop (FOR STOP & START). Sólo Q-85 o T-110 deben ser usados para garantizar el correcto funcionamiento del sistema i-stop (F\
OR STOP & START). Consulte a un
técnico experto, le recomendamos un técnico autorizado de Mazda pa\
ra obtener más información.
*2 No apto para sistema i-stop.
*3 Las bujías de encendido proveen al SKYACTIV-G un rendimiento óptimo. Consulte a un técnico experto, le recomendamos un técnico autorizado de Mazda para obtener más infor\
mación.


PRECAUCIÓN
Al limpiar las bujías de iridium, no use un cepillo de alambre. Las p\
artículas fi nas que
revisten a la aleación de iridium las puntas de platino se podrían\
dañar.
Lubricantes recomendados
Aceite de motor *1 Europa Excepto Europa
SKYACTIV-G 2.0,
SKYACTIV-G 2.5 Aceites recomendados *2
Calidad del aceite
Aceite original Mazda Supra 0W-20
API SL/SM/SN o
ILSAC GF-III/GF-IV/GF-V
Aceite original Mazda Ultra 5W-30
Calidad de aceite alternativa
*3
API SN
*4 o ACEA A5/B5 0W-20
5W-30
SKYACTIV-D 2.2 Aceites recomendados
*2
Calidad del aceite
Aceite original Mazda Supra DPF 0W-30
ACEA C3
0W-30 / 5W-30
Aceite original Mazda Ultra DPF 5W-30
Calidad de aceite alternativa
*3
ACEA C3 0W-30
5W-30
*1 Consulte la sección Aceite recomendado en la página 6-24 .
*2 Los aceites originales de Mazda son diseñados/probados especialmente \
para los respectivos motores. Para un óptimo rendimiento le recomendamos usar aceites originales de Mazda e\
n todo momento.
*3 Si no fuera posible encontrar un aceite original de Mazda, también se\
pueden usar aceites de motor alternativos que cumplan con la especi fi cación indicada.
*4 En Kazajistán use API SM/SN.

CX-5_8FT3-SP-17B_Edition1.indb 6 CX-5_8FT3-SP-17B_Edition1.indb 6 2017/01/27 16:10:23
2017/01/27 16:10:23

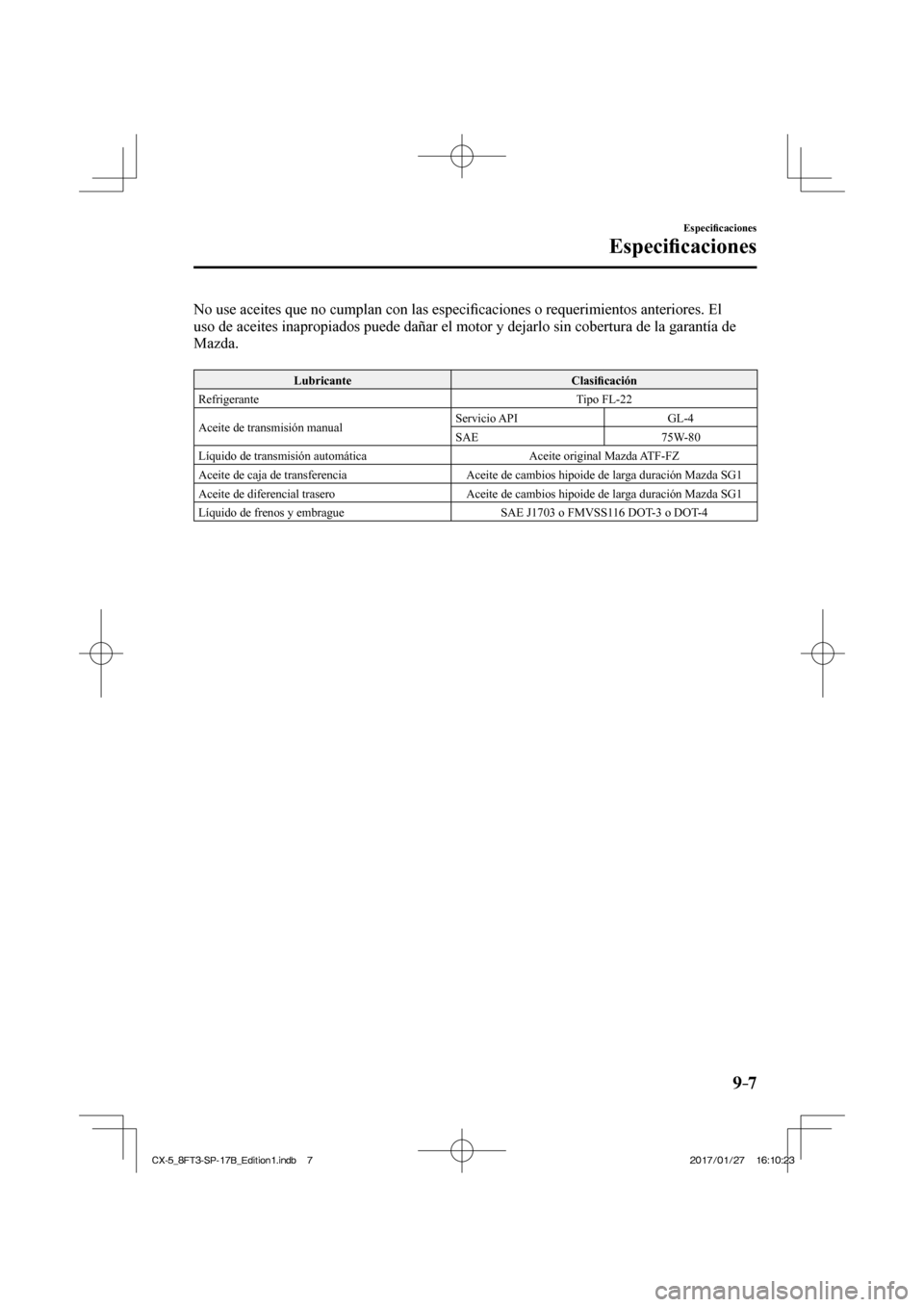

9–7
Especifi caciones
Especifi caciones
No use aceites que no cumplan con las especi fi caciones o requerimientos anteriores. El
uso de aceites inapropiados puede dañar el motor y dejarlo sin cobert\
ura de la garantía de
Mazda.

Lubricante Clasifi cación
Refrigerante Tipo FL-22
Aceite de transmisión manual Servicio API
GL-4
SAE 75W-80
Líquido de transmisión automática Aceite original Mazda ATF-FZ
Aceite de caja de transferencia Aceite de cambios hipoide de larga duración Mazda SG1
Aceite de diferencial trasero Aceite de cambios hipoide de larga duración Mazda SG1
Líquido de frenos y embrague SAE J1703 o FMVSS116 DOT-3 o DOT-4

CX-5_8FT3-SP-17B_Edition1.indb 7 CX-5_8FT3-SP-17B_Edition1.indb 7 2017/01/27 16:10:23
2017/01/27 16:10:23

9–8
Especifi caciones
Especifi caciones
Capacidad de carga
(Cantidades aproximadas)
Elemento Capacidad
Aceite de motor SKYACTIV-G
2.0
Con cambio del
fi ltro de aceite 4,2 litros
Sin cambio del fi ltro de aceite 4,0 litros
SKYACTIV-G
2.5 Con cambio del
fi ltro de aceite 4,5 litros
Sin cambio del fi ltro de aceite 4,3 litros
SKYACTIV-D
2.2 Con cambio del
fi ltro de aceite 5,1 litros
Sin cambio del fi ltro de aceite 4,8 litros
Refrigerante SKYACTIV-G
2.0
Transmisión
manual
Modelo con volante a la izquierda
7,0 litros
Modelo con volante a la derecha 6,8 litros
Transmisión
automática Israel
7,3 litros
Excepto
anteriores Modelo con volante a la
izquierda
7,2 litros
Modelo con volante a la
derecha 7,1 litros
SKYACTIV-G
2.5 Modelo con volante a la izquierda
7,4 litros
Modelo con volante a la derecha 7,2 litros
SKYACTIV-D
2.2 Transmisión
manual
Modelo con volante a la izquierda
8,5 litros
Modelo con volante a la derecha 8,6 litros
Transmisión
automática Europa
Modelo con volante a la
izquierda
8,6 litros
Modelo con volante a la
derecha 8,8 litros
Excepto
anteriores Modelo con volante a la
izquierda
8,7 litros
Modelo con volante a la
derecha 8,9 litros
Aceite de
transmisión
manual SKYACTIV-G
2.0
2WD
1,65 litros
4WD 1,70 litros
SKYACTIV-D 2.2 2,40 litros
Líquido de
transmisión
automática SKYACTIV-G 2.0, SKYACTIV-G 2.5
7,8 litros
SKYACTIV-D 2.2 8,0 litros
Aceite de caja de transferencia 0,45 litros
Aceite de diferencial trasero 0,35 litros
Tanque de
combustible 2WD
56,0 litros
4WD 58,0 litros
V e r ifi que siempre los niveles de aceite y líquidos con la varilla indicador\
a o las marcas en
los depósitos.
