MAZDA MODEL CX-5 2018 Manual do proprietário (in Portuguese)

NOTA
A configuração pode ser alterada de modo a que as linhas do percurso projetado do veículo
não sejam visualizadas.
Consulte Características de Personalização na página 9-12.

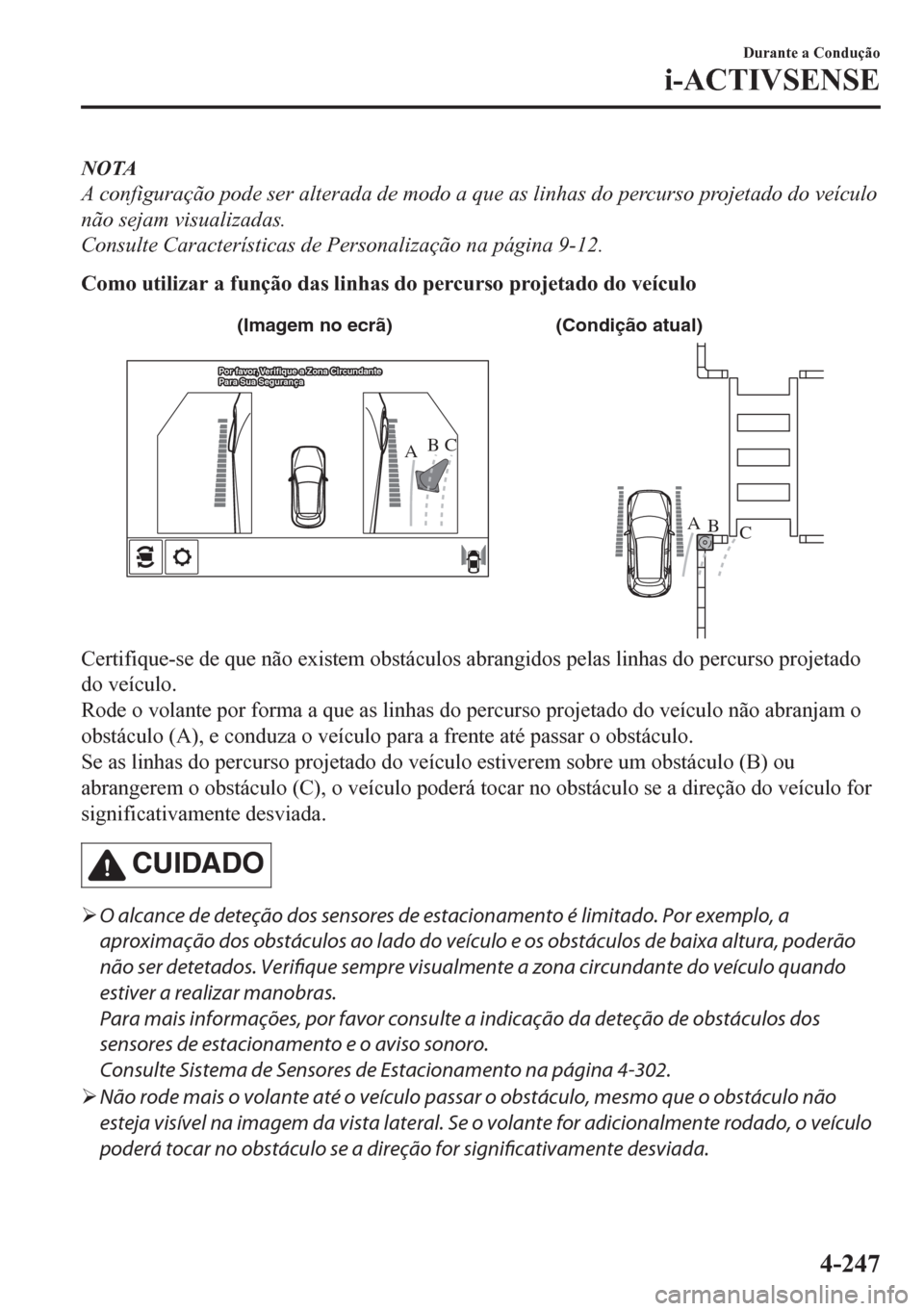

Como utilizar a função das linhas do percurso projetado do veículo
Por favor, Verifique a Zona Circundante Por favor, Verifique a Zona Circundante Para Sua SegurançaPara Sua Segurança
(Condição atual) (Imagem no ecrã)
AB
A
B
C C
Por favor, Verifique a Zona Circundante
Para Sua Segurança
Certifique-se de que não existem obstáculos abrangidos pelas linhas do percurso projetado
do veículo.
Rode o volante por forma a que as linhas do percurso projetado do veículo não abranjam o
obstáculo (A), e conduza o veículo para a frente até passar o obstáculo.
Se as linhas do percurso projetado do veículo estiverem sobre um obstáculo (B) ou
abrangerem o obstáculo (C), o veículo poderá tocar no obstáculo se a direção do veículo for
significativamente desviada.
CUIDADO
¾O alcance de deteção dos sensores de estacionamento é limitado. Por exemplo, a
aproximação dos obstáculos ao lado do veículo e os obstáculos de baixa altura, poderão
não ser detetados. Verifique sempre visualmente a zona circundante do veículo quando
estiver a realizar manobras.
Para mais informações, por favor consulte a indicação da deteção de obstáculos dos
sensores de estacionamento e o aviso sonoro.
Consulte Sistema de Sensores de Estacionamento na página 4-302.
¾Não rode mais o volante até o veículo passar o obstáculo, mesmo que o obstáculo não
esteja visível na imagem da vista lateral. Se o volante for adicionalmente rodado, o veículo
poderá tocar no obstáculo se a direção for significativamente desviada.
Durante a Condução
i-ACTIVSENSE
4-247

NOTA
•Devido à possibilidade de existir uma diferença entre a imagem apresentada no ecrã e as
condições atuais, quando conduzir, verifique sempre a zona circundante ao veículo
utilizando os espelhos e observando diretamente com os seus próprios olhos.
•Mesmo que o obstáculo apresentado no ecrã, como por exemplo, um lancil ou uma linha
divisória de um lugar de estacionamento, e as linhas guia paralelas ao veículo aparentem
estar paralelas, na realidade poderão não estar paralelas.
WVista Superior/Vista Traseira
Utilize a vista superior/vista traseira para verificar a segurança da zona circundante ao
veículo, quando pretender iniciar a marcha do veículo, estacionar ou parar o veículo.
Alcance da imagem apresentada no ecrã
Por favor, Verifique a Zona Circundante Para Sua SegurançaPor favor, Verifique a Zona Circundante
Para Sua Segurança
(Condição atual) (Imagem no ecrã)
Obstáculo
NOTA
•No ecrã da vista superior, as linhas diagonais na dianteira e na traseira da imagem do
veículo e as junções das imagens de cada câmara, são ângulos mortos.
•Como as imagens apresentadas na vista superior são processadas a partir de cada
câmara, o ecrã da vista superior poderá indicar uma imagem das seguintes formas.
•Se qualquer uma das câmaras captar uma imagem que contenha um objeto com uma
cor flagrante, todo o ecrã poderá ser afetado e poderá apresentar uma imagem naquela
cor.
Durante a Condução
i-ACTIVSENSE
4-248

•Os obstáculos apresentados na vista traseira poderão não ser apresentados no ecrã da
vista superior.
•Se a posição ou o ângulo de cada câmara variar devido à inclinação do veículo, a
imagem poderá surgir distorcida.
•As marcas rodoviárias na estrada poderão surgir distorcidas nas junções das imagens
de cada câmara.
•Todo o ecrã poderá aparentar mais brilhante/escuro em função do nível de
luminosidade em torno das câmaras.

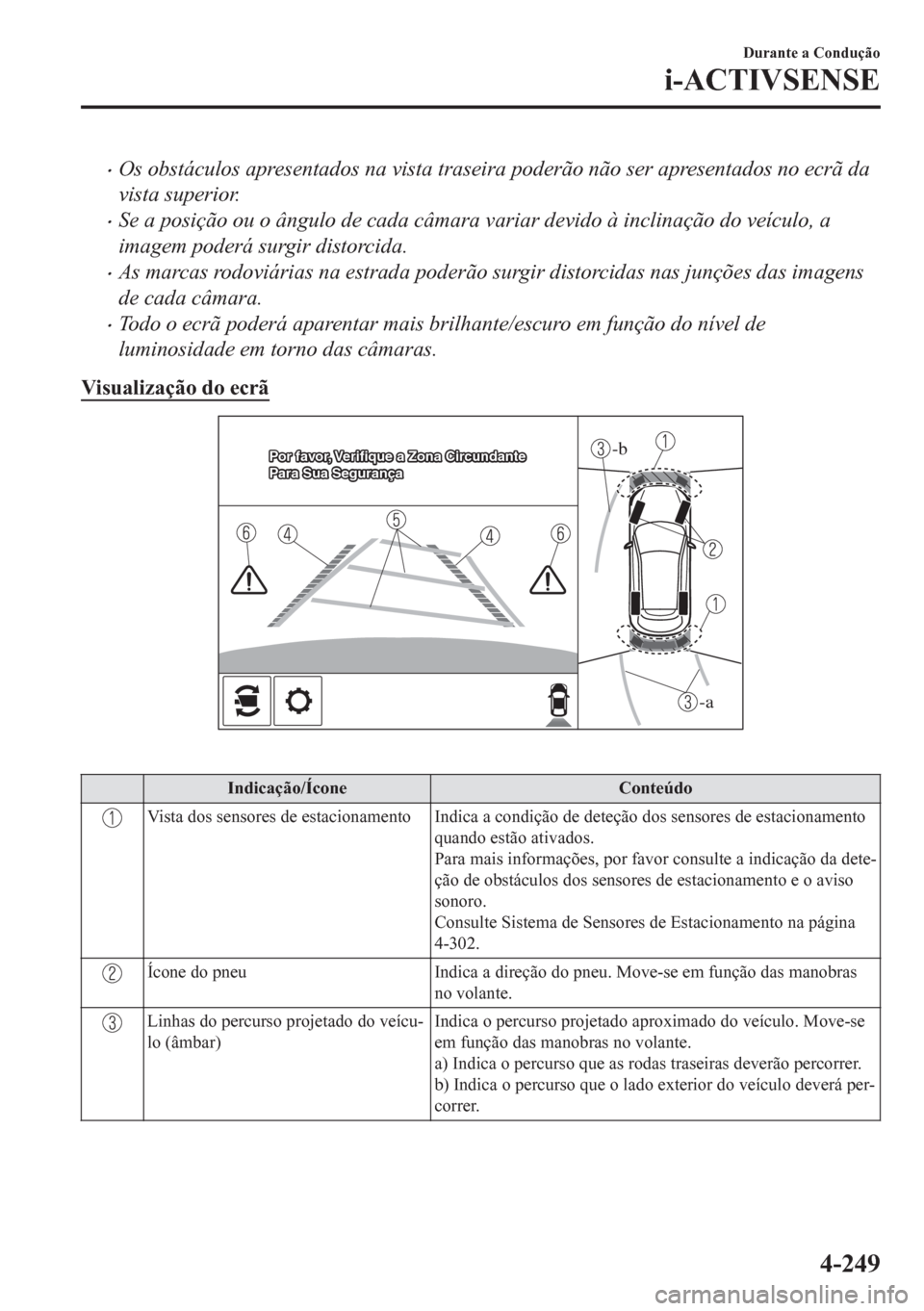

Visualização do ecrã
-a
-bPor favor, Verifique a Zona Circundante Por favor, Verifique a Zona Circundante Para Sua SegurançaPara Sua SegurançaPor favor, Verifique a Zona Circundante
Para Sua Segurança

Indicação/Ícone Conteúdo
Vista dos sensores de estacionamento Indica a condição de deteção dos sensores de estacionamento
quando estão ativados.
Para mais informações, por favor consulte a indicação da dete-
ção de obstáculos dos sensores de estacionamento e o aviso
sonoro.
Consulte Sistema de Sensores de Estacionamento na página
4-302.
Ícone do pneu Indica a direção do pneu. Move-se em função das manobras
no volante.
Linhas do percurso projetado do veícu-
lo (âmbar)Indica o percurso projetado aproximado do veículo. Move-se
em função das manobras no volante.
a) Indica o percurso que as rodas traseiras deverão percorrer.
b) Indica o percurso que o lado exterior do veículo deverá per-
correr.
Durante a Condução
i-ACTIVSENSE
4-249

Indicação/Ícone Conteúdo
Prolongamento das linhas da largura do
veículo e linhas guia de distância (ver-
melho/azul)Estas linhas guia indicam a largura aproximada do veículo e a
distância aproximada para um ponto medido a partir da trasei-
ra do veículo (a partir da extremidade do para-choques).
•As linhas vermelhas indicam os pontos até cerca de 0,5 m
de distância a partir da extremidade traseira do para-cho-
ques.
•As linhas azuis indicam os pontos a uma distância de cerca
de 0,5 m a 2 m da extremidade traseira do para-choques.
Linhas guia de distância do percurso
projetado do veículo (vermelho/âmbar)Estas linhas guia indicam a distância aproximada para um
ponto medido a partir da traseira do veículo (a partir da extre-
midade do para-choques).
•A linha vermelha indica o ponto a cerca de 0,5 m de distân-
cia a partir da extremidade traseira do para-choques.
•As linhas cor-de-laranja indicam os pontos a uma distância
de cerca de 1 m a 2 m da extremidade traseira do para-cho-
ques.
Luzes avisadoras da Monitorização do
Ângulo Morto (BSM)Indicam que o Alerta de Trânsito na Traseira do Veículo
(RCTA) operou.
Para mais informações, consulte Alerta de Trânsito na Trasei-
ra do Veículo (RCTA).
Consulte Alerta de Trânsito na Traseira do Veículo (RCTA) na
página 4-155.
NOTA
A configuração pode ser alterada de modo a que as linhas do percurso projetado do veículo
não sejam visualizadas.
Consulte Características de Personalização na página 9-12.
Como utilizar a função das linhas do percurso projetado do veículo
CUIDADO
¾A projeção da secção dianteira do veículo cobre uma ampla área quando o volante é
rodado durante uma manobra de marcha-atrás. Mantenha uma distância suficiente entre
o veículo e um obstáculo.
¾O alcance de deteção dos sensores de estacionamento é limitado. Por exemplo, a
aproximação dos obstáculos ao lado do veículo e os obstáculos de baixa altura, poderão
não ser detetados.
Verifique sempre visualmente a zona circundante do veículo quando
estiver a realizar manobras.
Para mais informações, por favor consulte a indicação da deteção de obstáculos dos
sensores de estacionamento e o aviso sonoro.
Consulte Sistema de Sensores de Estacionamento na página 4-302.
Durante a Condução
i-ACTIVSENSE
4-250

NOTA
•Como poderá existir uma diferença entre a imagem visualizada (como a indicada a
seguir) e as condições reais quando estacionar, verifique sempre diretamente com os
próprios olhos a traseira do veículo e a área circundante.
•Mesmo que a traseira do lugar de estacionamento (ou garagem) indicada no ecrã e as
linhas guia de distância apareçam dispostas em paralelo no ecrã, na realidade poderão
não ser paralelas.
•Quando estacionar num lugar com uma linha de divisão em apenas um lado do lugar
de estacionamento, mesmo que a linha de divisão e a linha guia de largura do veículo
possam aparentar uma disposição em paralelo no ecrã, na realidade poderão não ser
paralelas.
•A seguir é indicado um exemplo de estacionamento do veículo, no qual o volante é
rodado para a esquerda durante uma manobra de marcha-atrás. Quando efetuar
marcha-atrás para um lugar de estacionamento a partir da direção oposta, a manobra na
direção é invertida.
1. Efetue marcha-atrás em direção ao lugar de estacionamento, rodando o volante por
forma a que o veículo entre no centro do lugar de estacionamento.

(Condição atual) (Imagem no ecrã)
Por favor, Verifique a Zona Circundante Para Por favor, Verifique a Zona Circundante Para Sua SegurançaSua SegurançaPor favor, Verifique a Zona Circundante Para
Sua Segurança
2. Após o veículo iniciar a entrada no lugar de estacionamento, pare e ajuste o volante por
forma a que a distância entre as linhas de largura do veículo e as laterais esquerda e
direita do lugar de estacionamento sejam grosso modo iguais, e de seguida continue a
efetuar marcha-atrás lentamente.
Durante a Condução
i-ACTIVSENSE
4-251

3. Quando as linhas de largura do veículo e as laterais esquerda e direita do lugar de
estacionamento estiverem dispostas paralelamente entre si, endireite as rodas e efetue
marcha-atrás lentamente para o lugar de estacionamento. Continue a verificar as
condições circundantes ao veículo e de seguida pare o veículo na melhor posição
possível. (Se o lugar de estacionamento possuir linhas de divisão, verifique se as linhas
guia de largura do veículo estão dispostas paralelamente às linhas de divisão.)

(Condição atual) (Imagem no ecrã)
Por favor, Verifique a Zona Por favor, Verifique a Zona Circundante Para Sua SegurançaCircundante Para Sua SegurançaPor favor, Verifique a Zona
Circundante Para Sua Segurança
Durante a Condução
i-ACTIVSENSE
4-252

WVista Alargada Traseira
Utilize a vista alargada traseira para verificar a segurança da zona circundante ao veículo,
quando pretender iniciar a marcha do veículo, estacionar ou parar o veículo.
Alcance da imagem apresentada no ecrã
(Condição atual) (Imagem no ecrã)
Obstáculo
Por favor, Verifique a Zona Circundante Para Sua SegurançaPor favor, Verifique a Zona Circundante Para Sua Segurança
Durante a Condução
i-ACTIVSENSE
4-253

Visualização do ecrã
Por favor, Verifique a Zona Circundante Para Sua SegurançaPor favor, Verifique a Zona Circundante Para Sua SegurançaPor favor, Verifique a Zona Circundante Para Sua Segurança

Indicação/Ícone Conteúdo
Prolongamento das linhas da largura do
veículo e linhas guia de distância (ver-
melho/azul)Estas linhas guia indicam a largura aproximada do veículo e a
distância aproximada para um ponto medido a partir da trasei-
ra do veículo (a partir da extremidade do para-choques).
•As linhas vermelhas indicam os pontos até cerca de 0,5 m
de distância a partir da extremidade traseira do para-cho-
ques.
•As linhas azuis indicam os pontos a uma distância de cerca
de 0,5 m a 2 m da extremidade traseira do para-choques.
Luzes avisadoras da Monitorização do
Ângulo Morto (BSM)Indicam que o Alerta de Trânsito na Traseira do Veículo
(RCTA) operou.
Para mais informações, consulte Alerta de Trânsito na Trasei-
ra do Veículo (RCTA).
Consulte Alerta de Trânsito na Traseira do Veículo (RCTA) na
página 4-155.
NOTA
•A indicação de deteção de obstáculos dos sensores de estacionamento não é apresentada.
Comute a indicação da vista do ecrã para a vista superior/vista traseira se o aviso sonoro
dos sensores de estacionamento estiver ativado.
•O ecrã da vista alargada traseira apresenta a imagem na traseira do veículo a um ângulo
alargado, e corrige a imagem para ajudar a detetar obstáculos em aproximação a partir
das laterais. Portanto difere da vista real.
Durante a Condução
i-ACTIVSENSE
4-254

WMargem de Erro Entre a Superfície da Estrada Indicada no Ecrã e a Superfície
Real da Estrada
Poderá existir alguma margem de erro entre a superfície da estrada indicada no ecrã e a
superfície real da estrada. Uma margem de erro da distância detetada poderá originar um
acidente, portanto tenha atenção às seguintes condições que poderão produzir mais
facilmente erros na distância detetada.

O veículo inclina devido ao peso dos passageiros e da bagagem.
Se o veículo estiver inclinado, poderá ocorrer o caso em que os obstáculos captados pela
câmara aparentam estar a uma maior ou menor distância comparativamente à distância real
a que se encontram do veículo.
Câmara dianteira
Obstáculo
Margem de erro
Câmara lateral
Obstáculo
Margem de erro
Durante a Condução
i-ACTIVSENSE
4-255

Câmara traseira
ObstáculoMargem de erro
Existe uma superfície inclinada com forte declive à frente ou atrás do veículo
Se existir uma superfície da estrada à frente ou atrás do veículo for inclinada e tiver um
declive acentuado, poderá ocorrer o caso em que os obstáculos captados pela câmara
aparentam estar a uma maior ou menor distância comparativamente à distância real a que se
encontram do veículo.
Câmara dianteira
Obstáculo real
Obstáculo real
A: Distância do obstáculo apresentado no ecrã
B: Distância real do obstáculo a partir do veículo Obstáculo apresentado
no ecrãObstáculo apresentado
no ecrã Aparenta uma d
istância
superior à distância realAparenta uma distância
inferior à distância real
A
A
BB
Durante a Condução
i-ACTIVSENSE
4-256
