MAZDA MODEL CX-5 2018 Manuale del proprietario (in Italian)

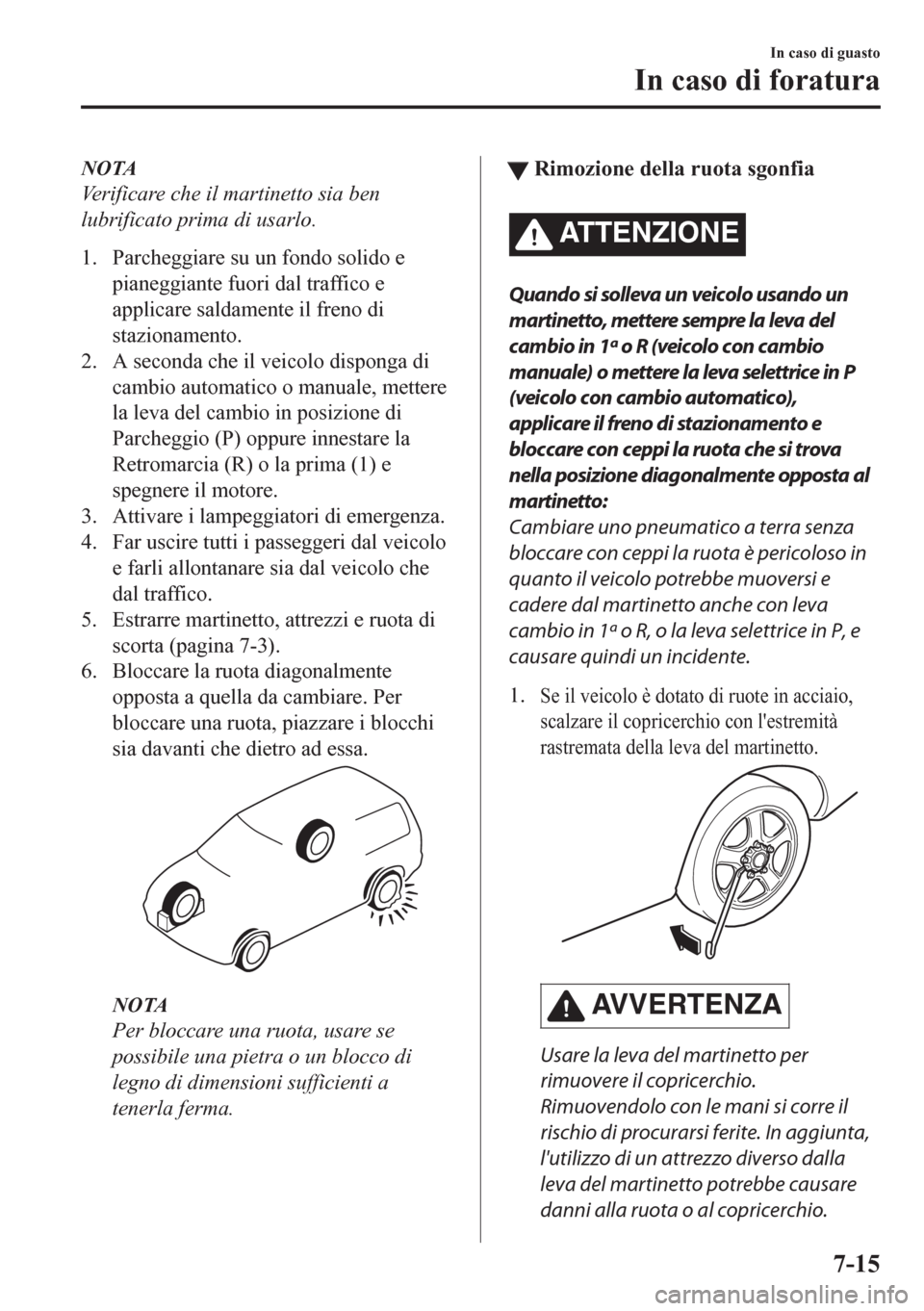

NOTA
Verificare che il martinetto sia ben
lubrificato prima di usarlo.
1. Parcheggiare su un fondo solido e
pianeggiante fuori dal traffico e
applicare saldamente il freno di
stazionamento.
2. A seconda che il veicolo disponga di
cambio automatico o manuale, mettere
la leva del cambio in posizione di
Parcheggio (P) oppure innestare la
Retromarcia (R) o la prima (1) e
spegnere il motore.
3. Attivare i lampeggiatori di emergenza.
4. Far uscire tutti i passeggeri dal veicolo
e farli allontanare sia dal veicolo che
dal traffico.
5. Estrarre martinetto, attrezzi e ruota di
scorta (pagina 7-3).
6. Bloccare la ruota diagonalmente
opposta a quella da cambiare. Per
bloccare una ruota, piazzare i blocchi
sia davanti che dietro ad essa.
NOTA
Per bloccare una ruota, usare se
possibile una pietra o un blocco di
legno di dimensioni sufficienti a
tenerla ferma.
ttRimozione della ruota sgonfia
ATTENZIONE
Quando si solleva un veicolo usando un
martinetto, mettere sempre la leva del
cambio in 1ª o R (veicolo con cambio
manuale) o mettere la leva selettrice in P
(veicolo con cambio automatico),
applicare il freno di stazionamento e
bloccare con ceppi la ruota che si trova
nella posizione diagonalmente opposta al
martinetto:
Cambiare uno pneumatico a terra senza
bloccare con ceppi la ruota è pericoloso in
quanto il veicolo potrebbe muoversi e
cadere dal martinetto anche con leva
cambio in 1ª o R, o la leva selettrice in P, e
causare quindi un incidente.
1.
Se il veicolo è dotato di ruote in acciaio,
scalzare il copricerchio con l'estremità
rastremata della leva del martinetto.
AV V E R T E N Z A
Usare la leva del martinetto per
rimuovere il copricerchio.
Rimuovendolo con le mani si corre il
rischio di procurarsi ferite. In aggiunta,
l'utilizzo di un attrezzo diverso dalla
leva del martinetto potrebbe causare
danni alla ruota o al copricerchio.
In caso di guasto
In caso di foratura
7-15

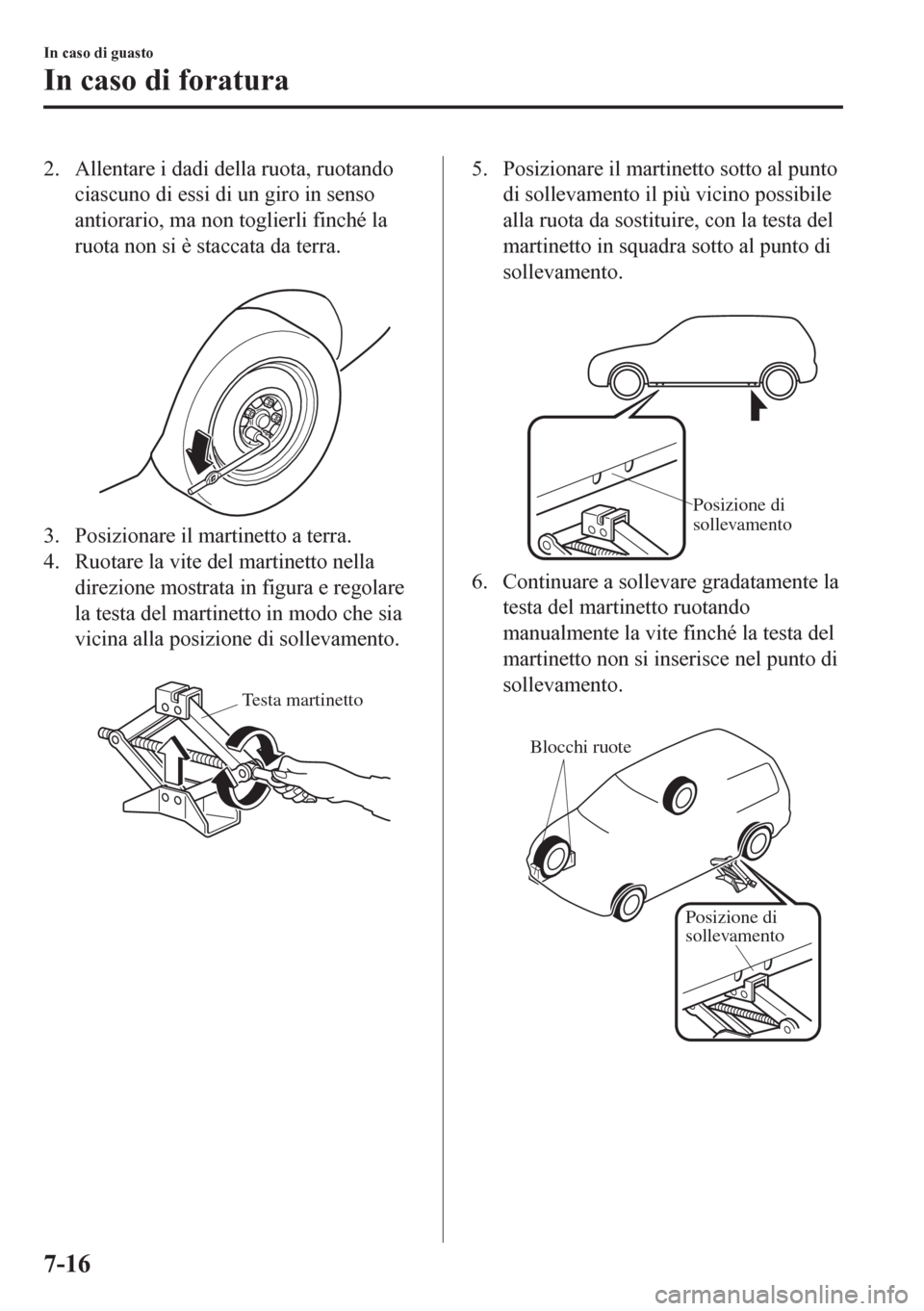

2. Allentare i dadi della ruota, ruotando
ciascuno di essi di un giro in senso
antiorario, ma non toglierli finché la
ruota non si è staccata da terra.

3. Posizionare il martinetto a terra.
4. Ruotare la vite del martinetto nella
direzione mostrata in figura e regolare
la testa del martinetto in modo che sia
vicina alla posizione di sollevamento.

Testa martinetto
5. Posizionare il martinetto sotto al punto
di sollevamento il più vicino possibile
alla ruota da sostituire, con la testa del
martinetto in squadra sotto al punto di
sollevamento.

Posizione di
sollevamento
6. Continuare a sollevare gradatamente la
testa del martinetto ruotando
manualmente la vite finché la testa del
martinetto non si inserisce nel punto di
sollevamento.

Blocchi ruote
Posizione di
sollevamento
In caso di guasto
In caso di foratura
7-16

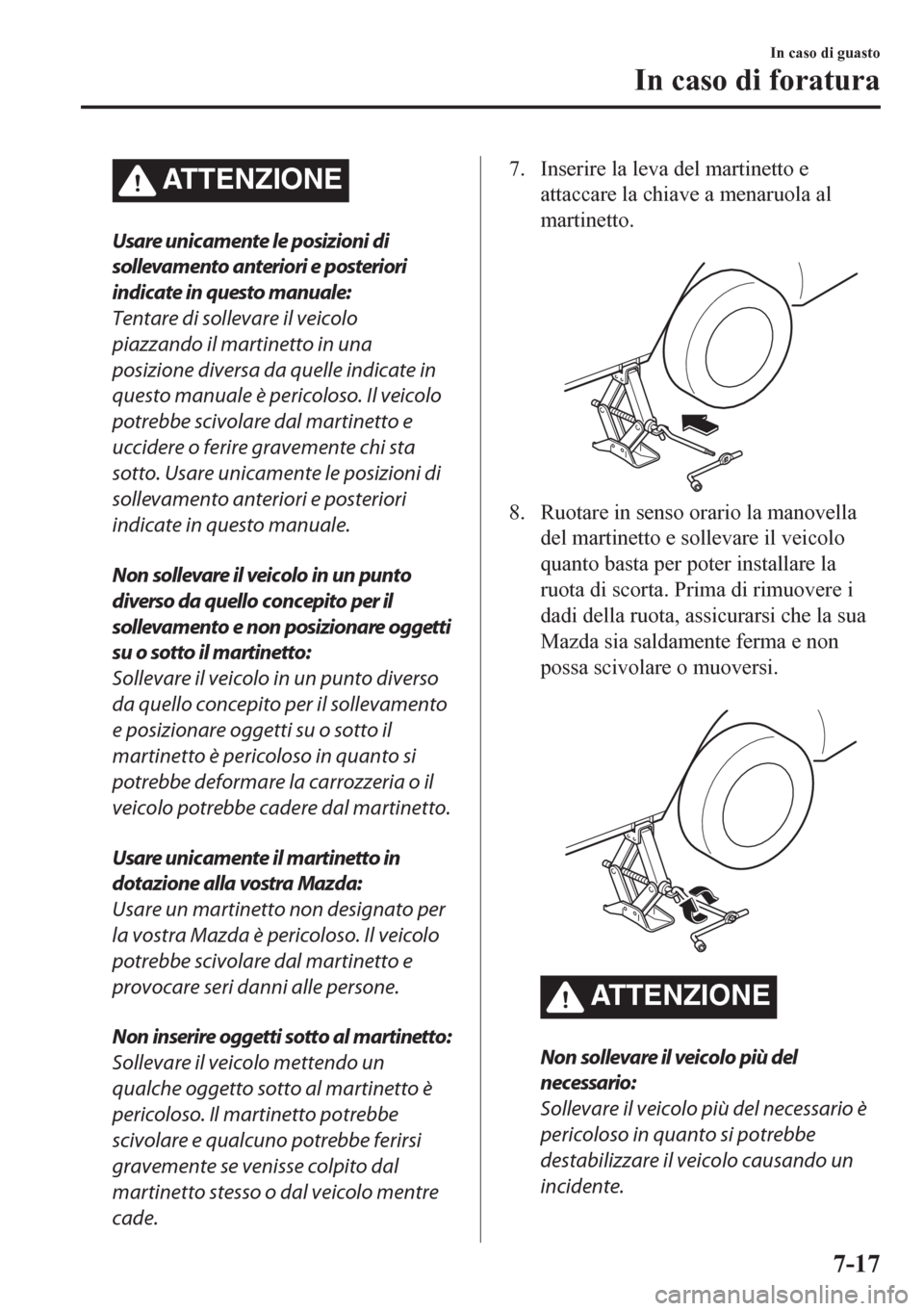

ATTENZIONE
Usare unicamente le posizioni di
sollevamento anteriori e posteriori
indicate in questo manuale:
Tentare di sollevare il veicolo
piazzando il martinetto in una
posizione diversa da quelle indicate in
questo manuale è pericoloso. Il veicolo
potrebbe scivolare dal martinetto e
uccidere o ferire gravemente chi sta
sotto. Usare unicamente le posizioni di
sollevamento anteriori e posteriori
indicate in questo manuale.
Non sollevare il veicolo in un punto
diverso da quello concepito per il
sollevamento e non posizionare oggetti
su o sotto il martinetto:
Sollevare il veicolo in un punto diverso
da quello concepito per il sollevamento
e posizionare oggetti su o sotto il
martinetto è pericoloso in quanto si
potrebbe deformare la carrozzeria o il
veicolo potrebbe cadere dal martinetto.
Usare unicamente il martinetto in
dotazione alla vostra Mazda:
Usare un martinetto non designato per
la vostra Mazda è pericoloso. Il veicolo
potrebbe scivolare dal martinetto e
provocare seri danni alle persone.
Non inserire oggetti sotto al martinetto:
Sollevare il veicolo mettendo un
qualche oggetto sotto al martinetto è
pericoloso. Il martinetto potrebbe
scivolare e qualcuno potrebbe ferirsi
gravemente se venisse colpito dal
martinetto stesso o dal veicolo mentre
cade.
7. Inserire la leva del martinetto e
attaccare la chiave a menaruola al
martinetto.

8. Ruotare in senso orario la manovella
del martinetto e sollevare il veicolo
quanto basta per poter installare la
ruota di scorta. Prima di rimuovere i
dadi della ruota, assicurarsi che la sua
Mazda sia saldamente ferma e non
possa scivolare o muoversi.

ATTENZIONE
Non sollevare il veicolo più del
necessario:
Sollevare il veicolo più del necessario è
pericoloso in quanto si potrebbe
destabilizzare il veicolo causando un
incidente.
In caso di guasto
In caso di foratura
7-17

Non avviare il motore o scuotere il
veicolo mentre è sollevato:
Avviare il motore o scuotere il veicolo
mentre è sollevato è pericoloso in
quanto il veicolo potrebbe cadere dal
martinetto causando un incidente.
Non posizionarsi sotto al veicolo
mentre è sollevato:
Posizionarsi sotto al veicolo mentre è
sollevato è pericoloso in quanto, in
caso di caduta dal martinetto, può
esporre a serio pericolo la propria
incolumità e la vita stessa.
9. Rimuovere i dadi della ruota
ruotandoli in senso antiorario; quindi
rimuovere la ruota e il copricerchio.tMontaggio della ruota di scorta
1. Con uno straccio, togliere la sporcizia
dalle superfici di montaggio della ruota
e del mozzo, bulloni del mozzo
compresi.

ATTENZIONE
Verificare che le superfici di montaggio
di ruota, mozzo e dadi della ruota siano
pulite prima di cambiare o rimontare
una ruota:
Quando si cambia o si rimonta una
ruota, non rimuovere il sudiciume dalle
superfici di montaggio di ruota, mozzo
e bulloni del mozzo è pericoloso. I dadi
della ruota potrebbero allentarsi
durante la marcia e provocare il
distacco della ruota, con conseguente
rischio di incidente.
2. Montare la ruota di scorta.
In caso di guasto
In caso di foratura
7-18

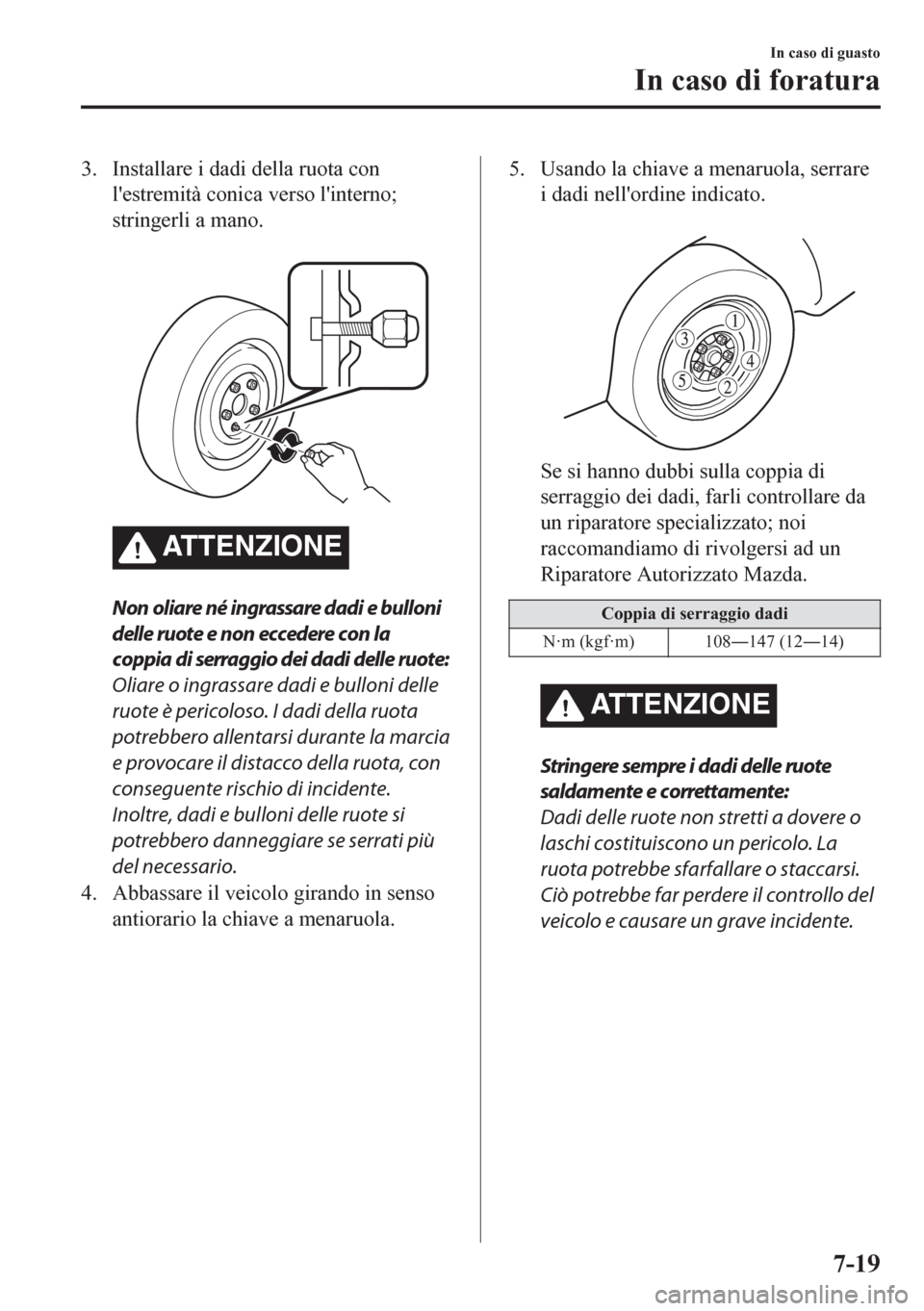

3. Installare i dadi della ruota con
l'estremità conica verso l'interno;
stringerli a mano.

ATTENZIONE
Non oliare né ingrassare dadi e bulloni
delle ruote e non eccedere con la
coppia di serraggio dei dadi delle ruote:
Oliare o ingrassare dadi e bulloni delle
ruote è pericoloso. I dadi della ruota
potrebbero allentarsi durante la marcia
e provocare il distacco della ruota, con
conseguente rischio di incidente.
Inoltre, dadi e bulloni delle ruote si
potrebbero danneggiare se serrati più
del necessario.
4. Abbassare il veicolo girando in senso
antiorario la chiave a menaruola.
5. Usando la chiave a menaruola, serrare
i dadi nell'ordine indicato.

Se si hanno dubbi sulla coppia di
serraggio dei dadi, farli controllare da
un riparatore specializzato; noi
raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
Coppia di serraggio dadi
N·m (kgf·m) 108Š147 (12Š14)
ATTENZIONE
Stringere sempre i dadi delle ruote
saldamente e correttamente:
Dadi delle ruote non stretti a dovere o
laschi costituiscono un pericolo. La
ruota potrebbe sfarfallare o staccarsi.
Ciò potrebbe far perdere il controllo del
veicolo e causare un grave incidente.
In caso di guasto
In caso di foratura
7-19

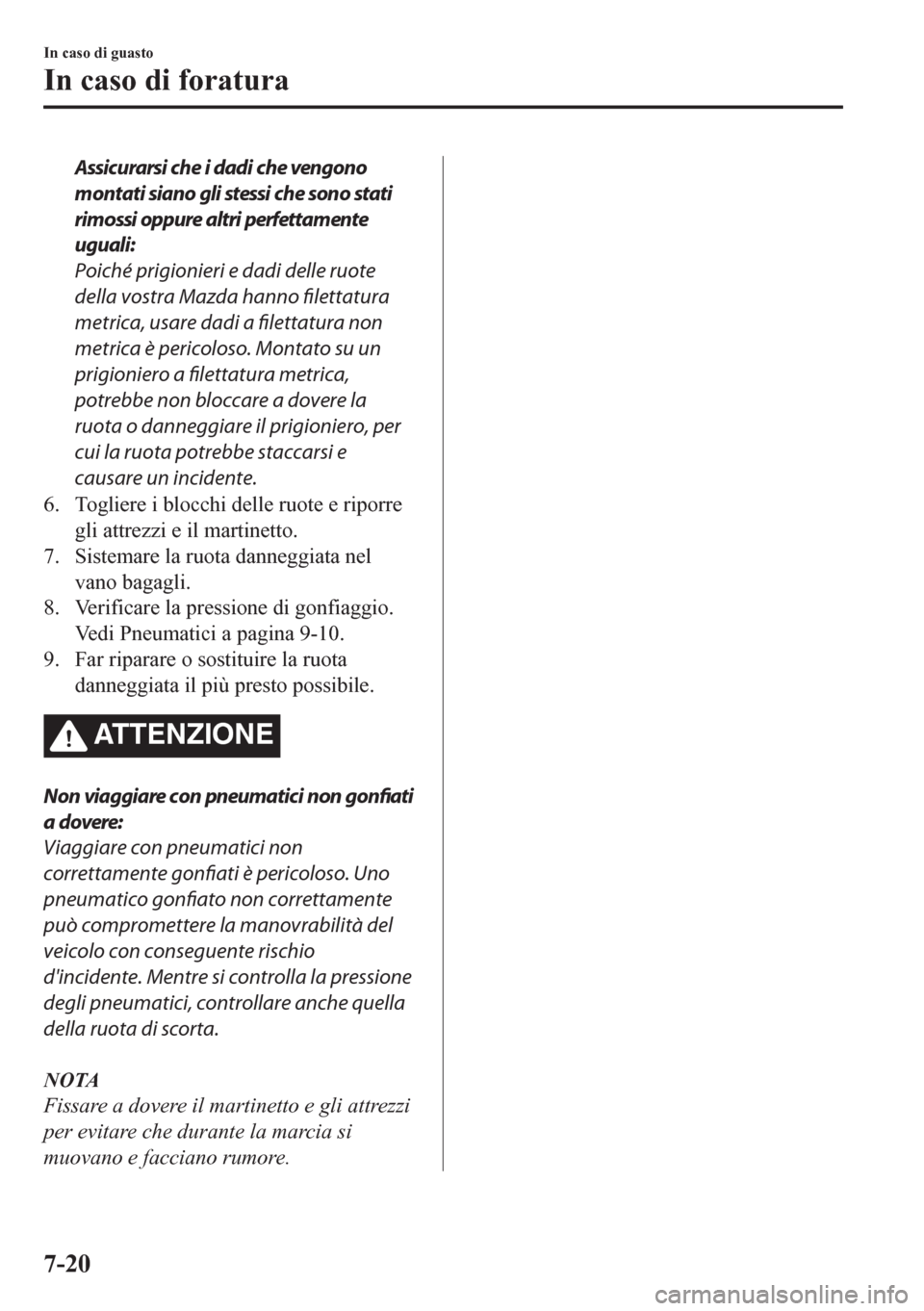

Assicurarsi che i dadi che vengono
montati siano gli stessi che sono stati
rimossi oppure altri perfettamente
uguali:
Poiché prigionieri e dadi delle ruote
della vostra Mazda hanno filettatura
metrica, usare dadi a filettatura non
metrica è pericoloso. Montato su un
prigioniero a filettatura metrica,
potrebbe non bloccare a dovere la
ruota o danneggiare il prigioniero, per
cui la ruota potrebbe staccarsi e
causare un incidente.
6. Togliere i blocchi delle ruote e riporre
gli attrezzi e il martinetto.
7. Sistemare la ruota danneggiata nel
vano bagagli.
8. Verificare la pressione di gonfiaggio.
Vedi Pneumatici a pagina 9-10.
9. Far riparare o sostituire la ruota
danneggiata il più presto possibile.
ATTENZIONE
Non viaggiare con pneumatici non gonfiati
a dovere:
Viaggiare con pneumatici non
correttamente gonfiati è pericoloso. Uno
pneumatico gonfiato non correttamente
può compromettere la manovrabilità del
veicolo con conseguente rischio
d'incidente. Mentre si controlla la pressione
degli pneumatici, controllare anche quella
della ruota di scorta.
NOTA
Fissare a dovere il martinetto e gli attrezzi
per evitare che durante la marcia si
muovano e facciano rumore.
In caso di guasto
In caso di foratura
7-20

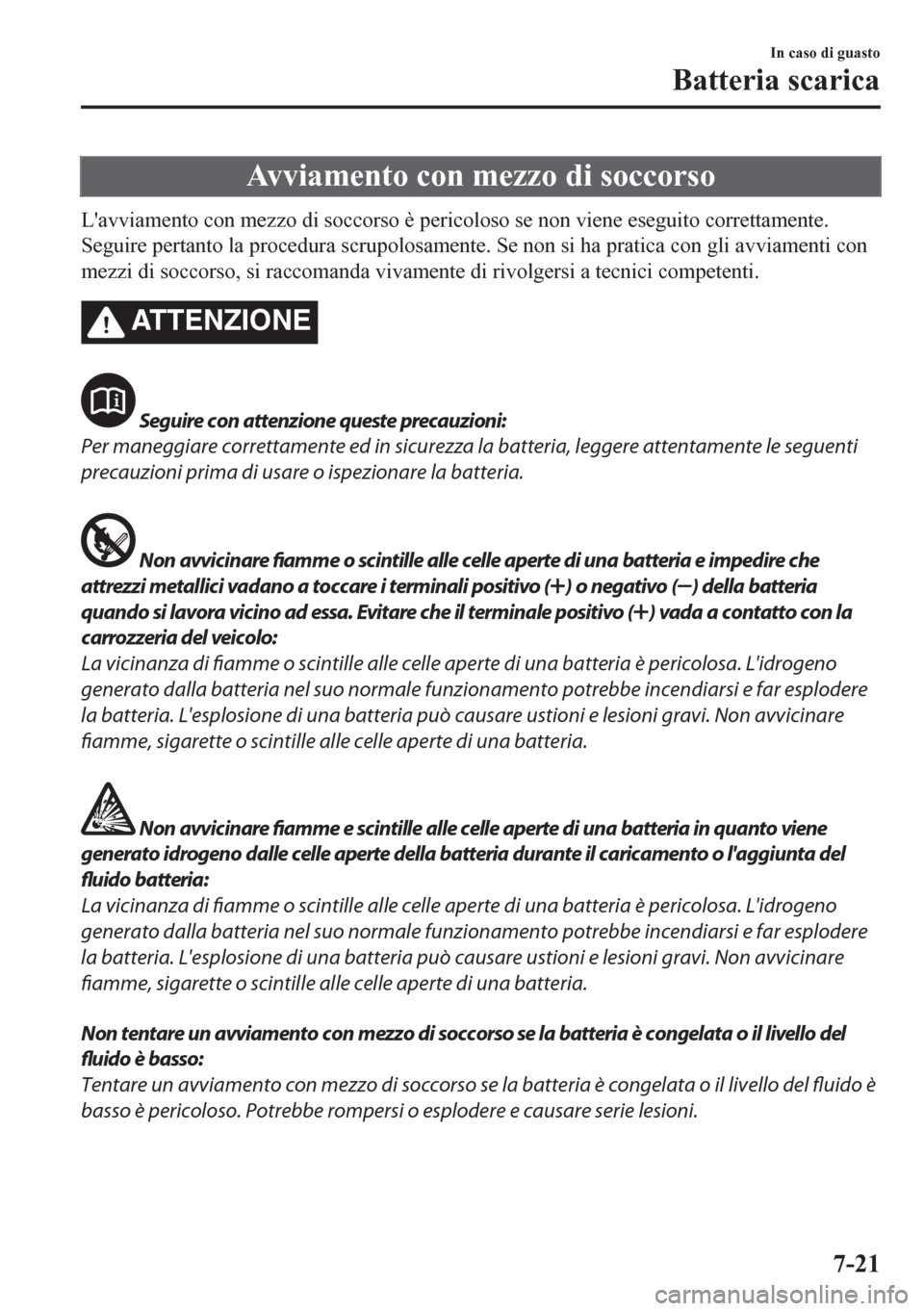

Avviamento con mezzo di soccorso
L'avviamento con mezzo di soccorso è pericoloso se non viene eseguito correttamente.
Seguire pertanto la procedura scrupolosamente. Se non si ha pratica con gli avviamenti con
mezzi di soccorso, si raccomanda vivamente di rivolgersi a tecnici competenti.
ATTENZIONE
Seguire con attenzione queste precauzioni:
Per maneggiare correttamente ed in sicurezza la batteria, leggere attentamente le seguenti
precauzioni prima di usare o ispezionare la batteria.
Non avvicinare fiamme o scintille alle celle aperte di una batteria e impedire che
attrezzi metallici vadano a toccare i terminali positivo (
) o negativo () della batteria
quando si lavora vicino ad essa. Evitare che il terminale positivo (
) vada a contatto con la
carrozzeria del veicolo:
La vicinanza di fiamme o scintille alle celle aperte di una batteria è pericolosa. L'idrogeno
generato dalla batteria nel suo normale funzionamento potrebbe incendiarsi e far esplodere
la batteria. L'esplosione di una batteria può causare ustioni e lesioni gravi. Non avvicinare
fiamme, sigarette o scintille alle celle aperte di una batteria.
Non avvicinare fiamme e scintille alle celle aperte di una batteria in quanto viene
generato idrogeno dalle celle aperte della batteria durante il caricamento o l'aggiunta del
fluido batteria:
La vicinanza di
fiamme o scintille alle celle aperte di una batteria è pericolosa. L'idrogeno
generato dalla batteria nel suo normale funzionamento potrebbe incendiarsi e far esplodere
la batteria. L'esplosione di una batteria può causare ustioni e lesioni gravi. Non avvicinare
fiamme, sigarette o scintille alle celle aperte di una batteria.
Non tentare un avviamento con mezzo di soccorso se la batteria è congelata o il livello del
fluido è basso:
Tentare un avviamento con mezzo di soccorso se la batteria è congelata o il livello del fluido è
basso è pericoloso. Potrebbe rompersi o esplodere e causare serie lesioni.
In caso di guasto
Batteria scarica
7-21

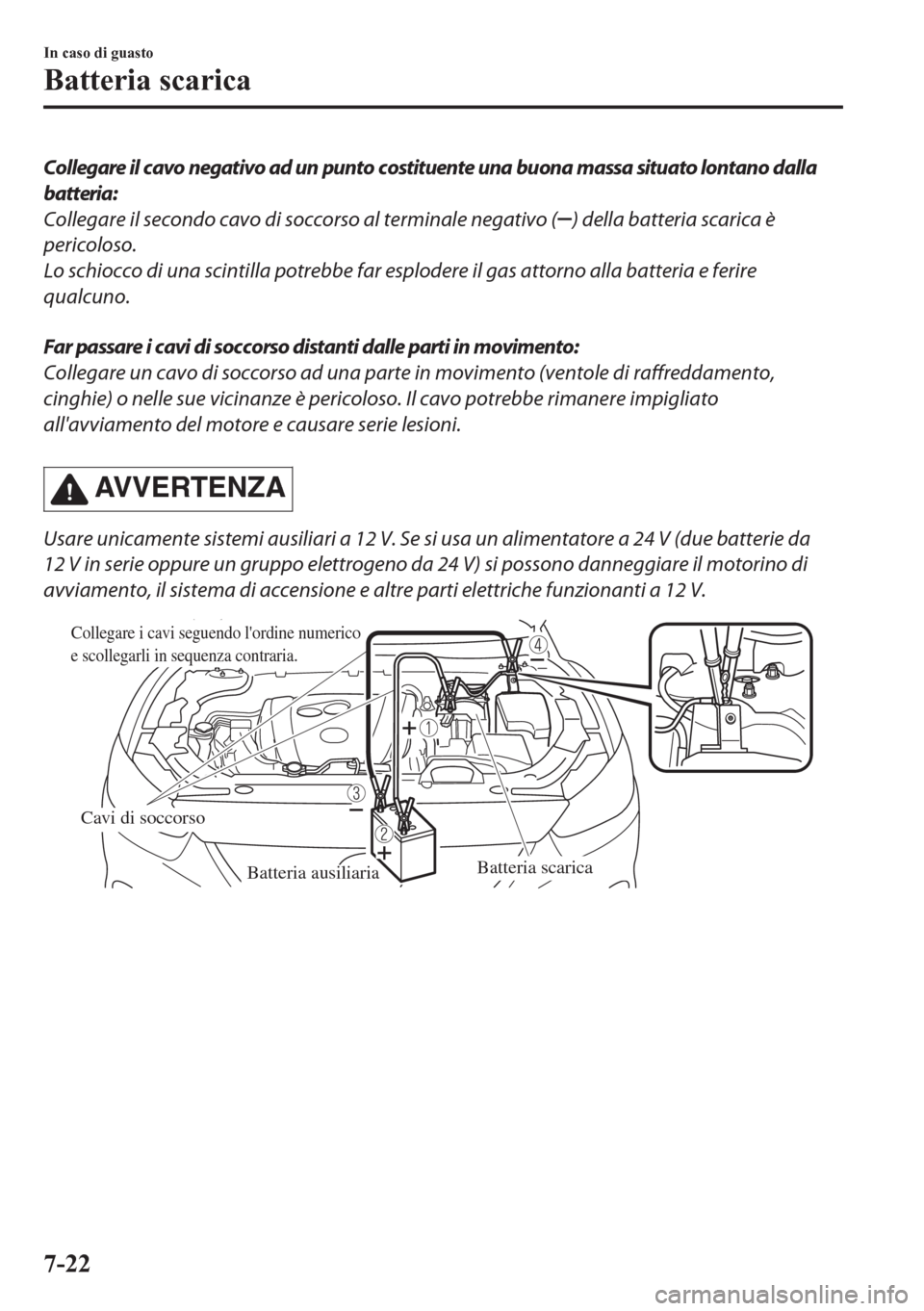

Collegare il cavo negativo ad un punto costituente una buona massa situato lontano dalla
batteria:
Collegare il secondo cavo di soccorso al terminale negativo (
) della batteria scarica è
pericoloso.
Lo schiocco di una scintilla potrebbe far esplodere il gas attorno alla batteria e ferire
qualcuno.
Far passare i cavi di soccorso distanti dalle parti in movimento:
Collegare un cavo di soccorso ad una parte in movimento (ventole di raffreddamento,
cinghie) o nelle sue vicinanze è pericoloso. Il cavo potrebbe rimanere impigliato
all'avviamento del motore e causare serie lesioni.
AVVERTENZA
Usare unicamente sistemi ausiliari a 12 V. Se si usa un alimentatore a 24 V (due batterie da
12 V in serie oppure un gruppo elettrogeno da 24 V) si possono danneggiare il motorino di
avviamento, il sistema di accensione e altre parti elettriche funzionanti a 12 V.
Batteria ausiliariaBatteria scarica
Cavi di soccorso
Collegare i cavi seguendo l'ordine numerico
e scollegarli in sequenza contraria.
In caso di guasto
Batteria scarica
7-22

1. Rimuovere il coperchio della batteria.

2. Verificare che la batteria ausiliaria sia
di 12 V e che abbia il terminale
negativo collegato a massa.
3. Se la batteria ausiliaria è quella di un
altro veicolo, non permettere che i due
veicoli si tocchino. Spegnere il motore
del veicolo su cui è installata la
batteria ausiliaria e spegnere tutti gli
accessori elettrici che non servono di
tutti e due i veicoli.
4. Collegare i cavi di soccorso nell'esatta
sequenza illustrata in figura.
•Collegare uno dei capi di un cavo al
terminale positivo della batteria
scarica (1).
•Attaccare il capo opposto al
terminale positivo della batteria
ausiliaria (2).
•Collegare uno dei capi dell'altro
cavo al terminale negativo della
batteria ausiliaria (3).
•Collegare il capo opposto al punto di
massa indicato in figura lontano
dalla batteria scarica (4).
5. Avviare il motore del veicolo ausiliario
e lasciarlo girare per qualche minuto.
Quindi avviare il motore dell'altro
veicolo.
6.(Con sistema i-ELOOP)
Una volta che il motore si è avviato,
nel display multiplo del quadro
strumenti viene visualizzato "i-ELOOP
in carica". La visualizzazione del
messaggio scompare quando il motore
è in funzione e la carica è stata
completata. Il veicolo potrà essere
guidato una volta che il messaggio non
è più visualizzato.

i-ELOOP in carica
NOTA
Se si guida il veicolo mentre è
visualizzato il messaggio, viene emessa
una segnalazione acustica.
Se si sterza il volante mentre è
visualizzato il messaggio, lo sterzo
risulterà più duro del normale, ma
questo non è un sintomo anomalo. Il
funzionamento dello sterzo tornerà
normale una volta che il messaggio
non è più visualizzato. Non rimuovere i
cavi di soccorso mentre il messaggio è
visualizzato.
7. Al termine dell'operazione, scollegare
con attenzione i cavi nell'ordine
inverso a quello descritto
nell'illustrazione.
8. Se il coperchio della batteria è stato
rimosso, installarlo procedendo in
ordine inverso rispetto alla rimozione.
NOTA
•Verificare che i coperchi siano
saldamente installati.
In caso di guasto
Batteria scarica
7-23

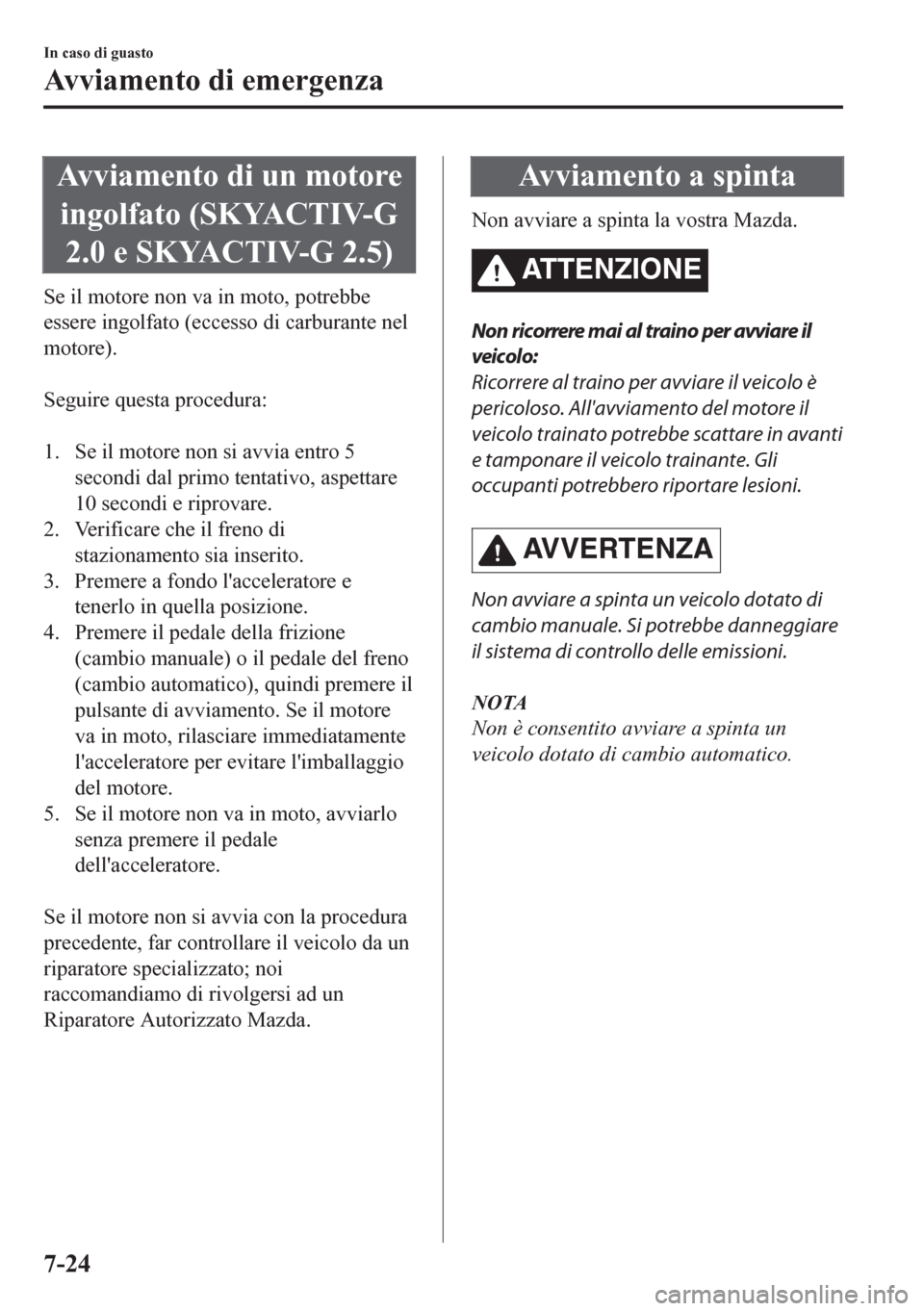

Avviamento di un motore
ingolfato (SKYACTIV-G
2.0 e SKYACTIV-G 2.5)
Se il motore non va in moto, potrebbe
essere ingolfato (eccesso di carburante nel
motore).

Seguire questa procedura:

1. Se il motore non si avvia entro 5
secondi dal primo tentativo, aspettare
10 secondi e riprovare.
2. Verificare che il freno di
stazionamento sia inserito.
3. Premere a fondo l'acceleratore e
tenerlo in quella posizione.
4. Premere il pedale della frizione
(cambio manuale) o il pedale del freno
(cambio automatico), quindi premere il
pulsante di avviamento. Se il motore
va in moto, rilasciare immediatamente
l'acceleratore per evitare l'imballaggio
del motore.
5. Se il motore non va in moto, avviarlo
senza premere il pedale
dell'acceleratore.

Se il motore non si avvia con la procedura
precedente, far controllare il veicolo da un
riparatore specializzato; noi
raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
Avviamento a spinta
Non avviare a spinta la vostra Mazda.
ATTENZIONE
Non ricorrere mai al traino per avviare il
veicolo:
Ricorrere al traino per avviare il veicolo è
pericoloso. All'avviamento del motore il
veicolo trainato potrebbe scattare in avanti
e tamponare il veicolo trainante. Gli
occupanti potrebbero riportare lesioni.
AVVERTENZA
Non avviare a spinta un veicolo dotato di
cambio manuale. Si potrebbe danneggiare
il sistema di controllo delle emissioni.
NOTA
Non è consentito avviare a spinta un
veicolo dotato di cambio automatico.
In caso di guasto
Avviamento di emergenza
7-24
