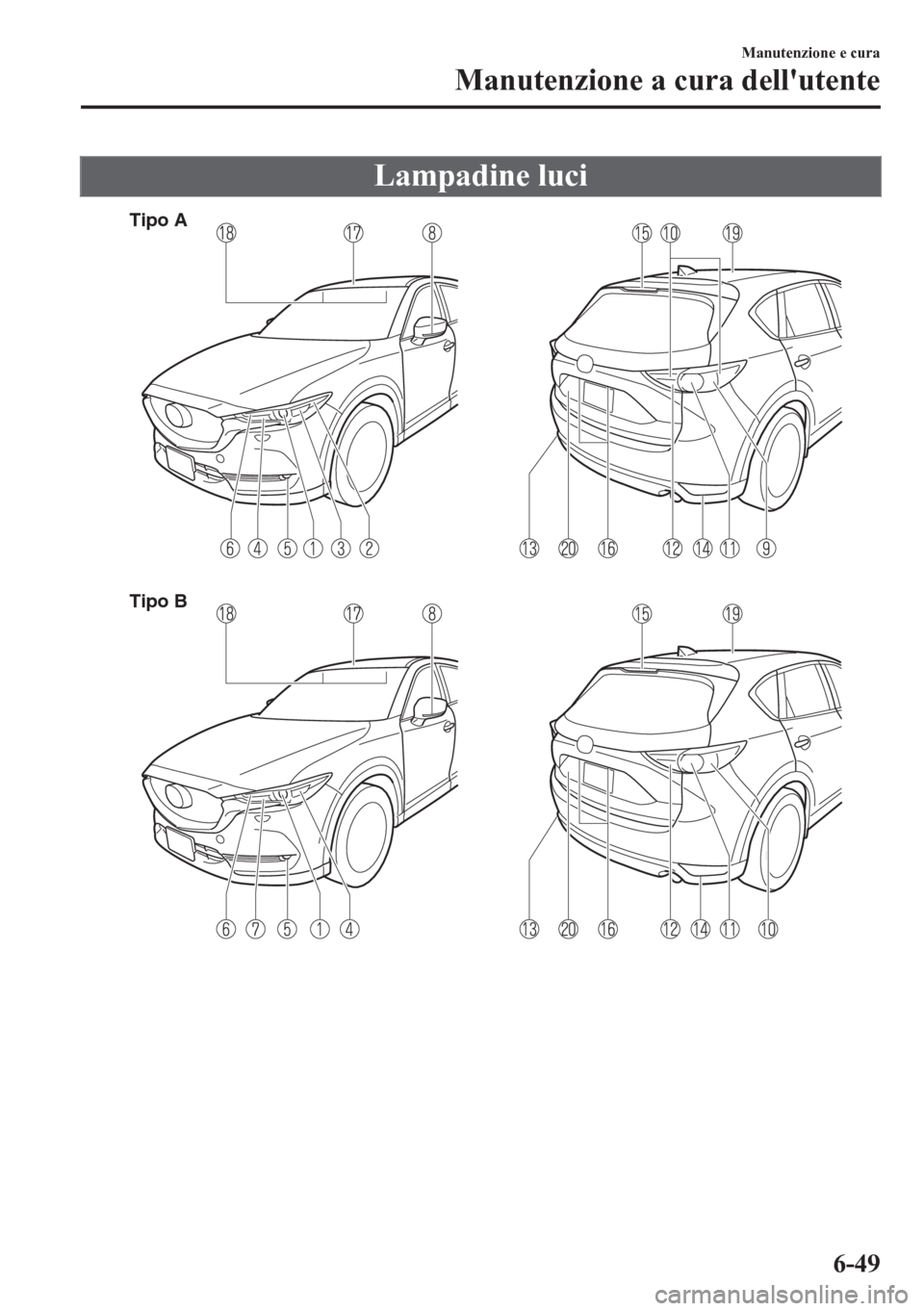

Lampadine luci
Tipo A
Tipo B
Manutenzione e cura
Manutenzione a cura dell'utente
6-49

Fari (luci abbaglianti/anabbaglianti)
Luci diurne/luci di posizione
Fari (Luce anabbagliante a lungo raggio)*
Luci diurne*
Luci antinebbia anteriori*
Indicatori di direzione anteriori
Luci di posizione anteriori
Indicatori di direzione laterali
Luci stop
Luci stop/Luci di posizione posteriori
Indicatori di direzione posteriori
Luci retromarcia
Luce antinebbia posteriore (modello con guida a sinistra)*
Luce antinebbia posteriore (modello con guida a destra)*
Terza luce stop
Luci targa
Plafoniere/Luci leggimappa anteriori
Luci specchietti di cortesia*
Luci leggimappa posteriori
Luce vano bagagli
Manutenzione e cura
Manutenzione a cura dell'utente
6-50*Alcuni modelli.

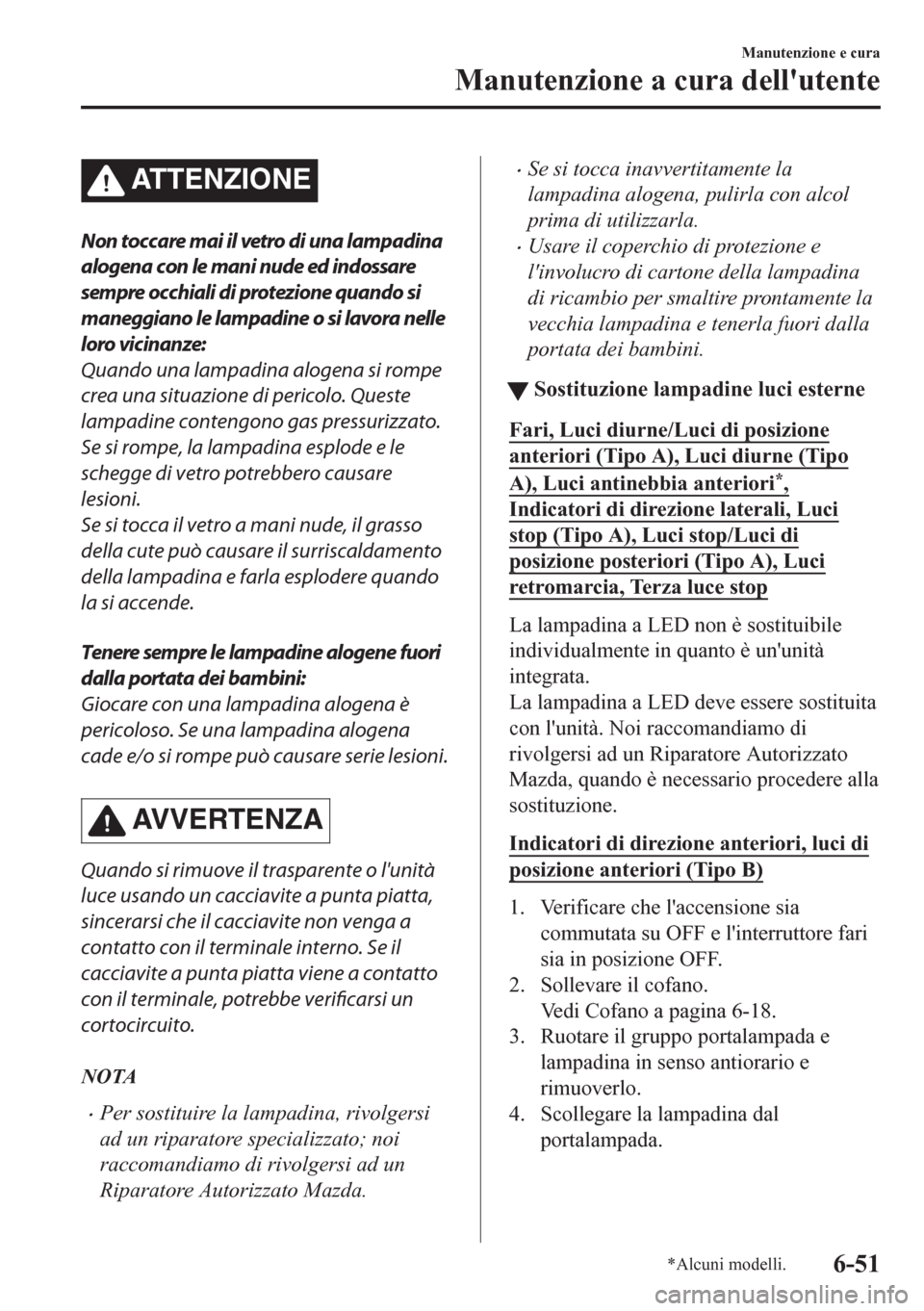

ATTENZIONE
Non toccare mai il vetro di una lampadina
alogena con le mani nude ed indossare
sempre occhiali di protezione quando si
maneggiano le lampadine o si lavora nelle
loro vicinanze:
Quando una lampadina alogena si rompe
crea una situazione di pericolo. Queste
lampadine contengono gas pressurizzato.
Se si rompe, la lampadina esplode e le
schegge di vetro potrebbero causare
lesioni.
Se si tocca il vetro a mani nude, il grasso
della cute può causare il surriscaldamento
della lampadina e farla esplodere quando
la si accende.
Tenere sempre le lampadine alogene fuori
dalla portata dei bambini:
Giocare con una lampadina alogena è
pericoloso. Se una lampadina alogena
cade e/o si rompe può causare serie lesioni.
AVVERTENZA
Quando si rimuove il trasparente o l'unità
luce usando un cacciavite a punta piatta,
sincerarsi che il cacciavite non venga a
contatto con il terminale interno. Se il
cacciavite a punta piatta viene a contatto
con il terminale, potrebbe verificarsi un
cortocircuito.
NOTA
•Per sostituire la lampadina, rivolgersi
ad un riparatore specializzato; noi
raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
•Se si tocca inavvertitamente la
lampadina alogena, pulirla con alcol
prima di utilizzarla.
•Usare il coperchio di protezione e
l'involucro di cartone della lampadina
di ricambio per smaltire prontamente la
vecchia lampadina e tenerla fuori dalla
portata dei bambini.
tSostituzione lampadine luci esterne
Fari, Luci diurne/Luci di posizione
anteriori (Tipo A), Luci diurne (Tipo
A), Luci antinebbia anteriori*,
Indicatori di direzione laterali, Luci
stop (Tipo A), Luci stop/Luci di
posizione posteriori (Tipo A), Luci
retromarcia, Terza luce stop
La lampadina a LED non è sostituibile
individualmente in quanto è un'unità
integrata.
La lampadina a LED deve essere sostituita
con l'unità. Noi raccomandiamo di
rivolgersi ad un Riparatore Autorizzato
Mazda, quando è necessario procedere alla
sostituzione.
Indicatori di direzione anteriori, luci di
posizione anteriori (Tipo B)
1. Verificare che l'accensione sia
commutata su OFF e l'interruttore fari
sia in posizione OFF.
2. Sollevare il cofano.
Vedi Cofano a pagina 6-18.
3. Ruotare il gruppo portalampada e
lampadina in senso antiorario e
rimuoverlo.
4. Scollegare la lampadina dal
portalampada.
Manutenzione e cura
Manutenzione a cura dell'utente
*Alcuni modelli.6-51

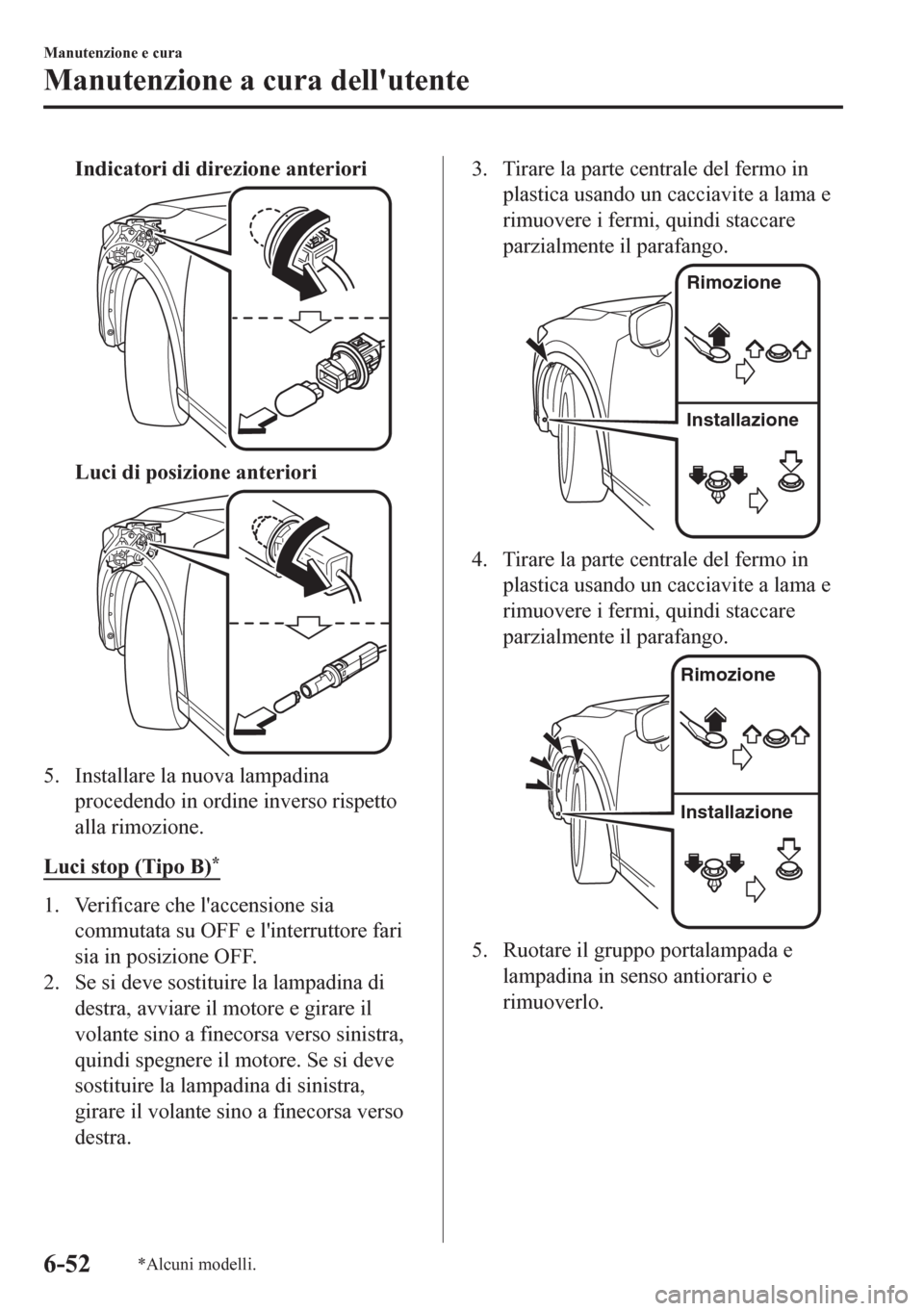

Indicatori di direzione anteriori
Luci di posizione anteriori
5. Installare la nuova lampadina
procedendo in ordine inverso rispetto
alla rimozione.
Luci stop (Tipo B)
*
1. Verificare che l'accensione sia
commutata su OFF e l'interruttore fari
sia in posizione OFF.
2. Se si deve sostituire la lampadina di
destra, avviare il motore e girare il
volante sino a finecorsa verso sinistra,
quindi spegnere il motore. Se si deve
sostituire la lampadina di sinistra,
girare il volante sino a finecorsa verso
destra.
3. Tirare la parte centrale del fermo in
plastica usando un cacciavite a lama e
rimuovere i fermi, quindi staccare
parzialmente il parafango.
Rimozione
Installazione
4. Tirare la parte centrale del fermo in
plastica usando un cacciavite a lama e
rimuovere i fermi, quindi staccare
parzialmente il parafango.
Rimozione
Installazione

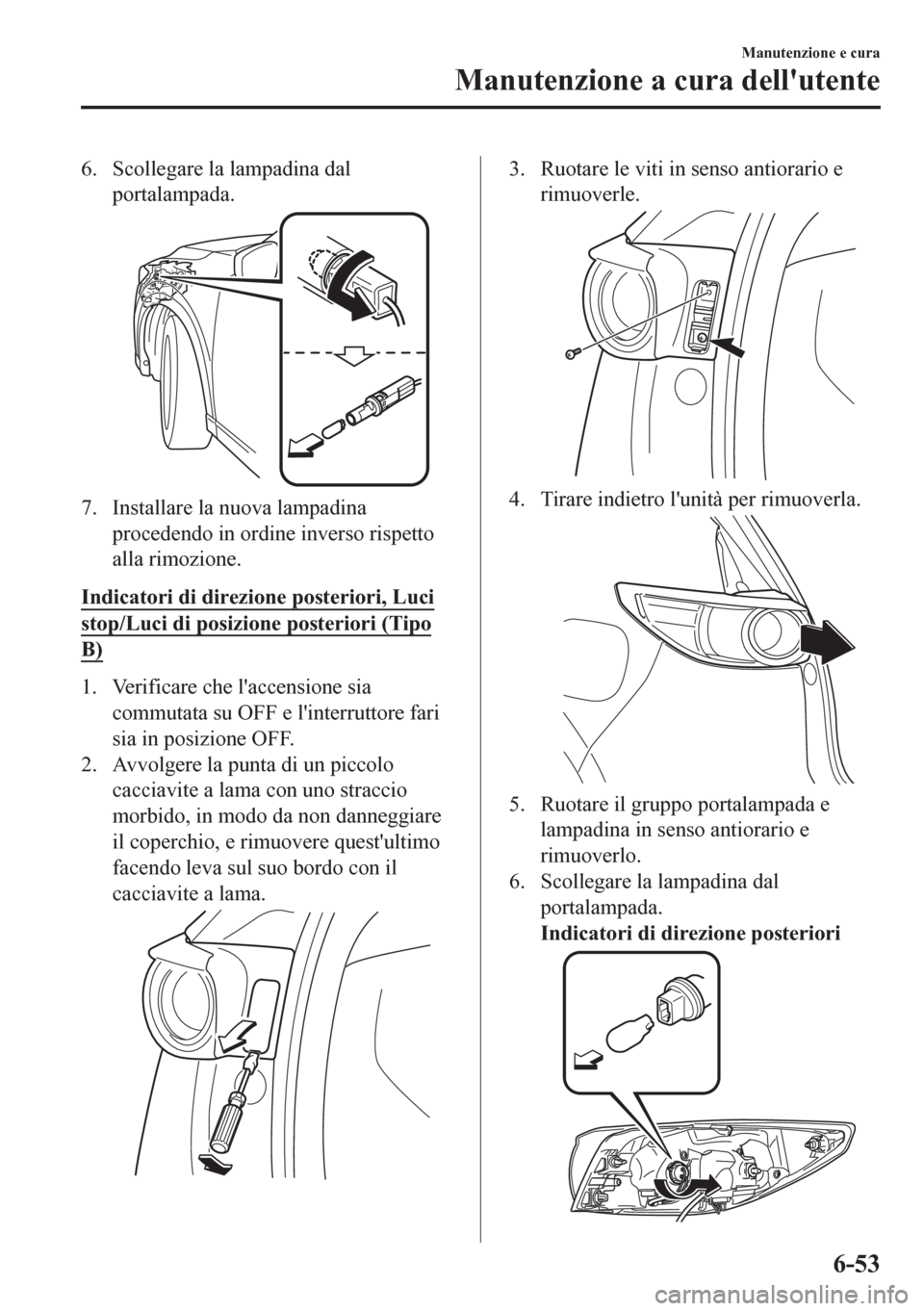

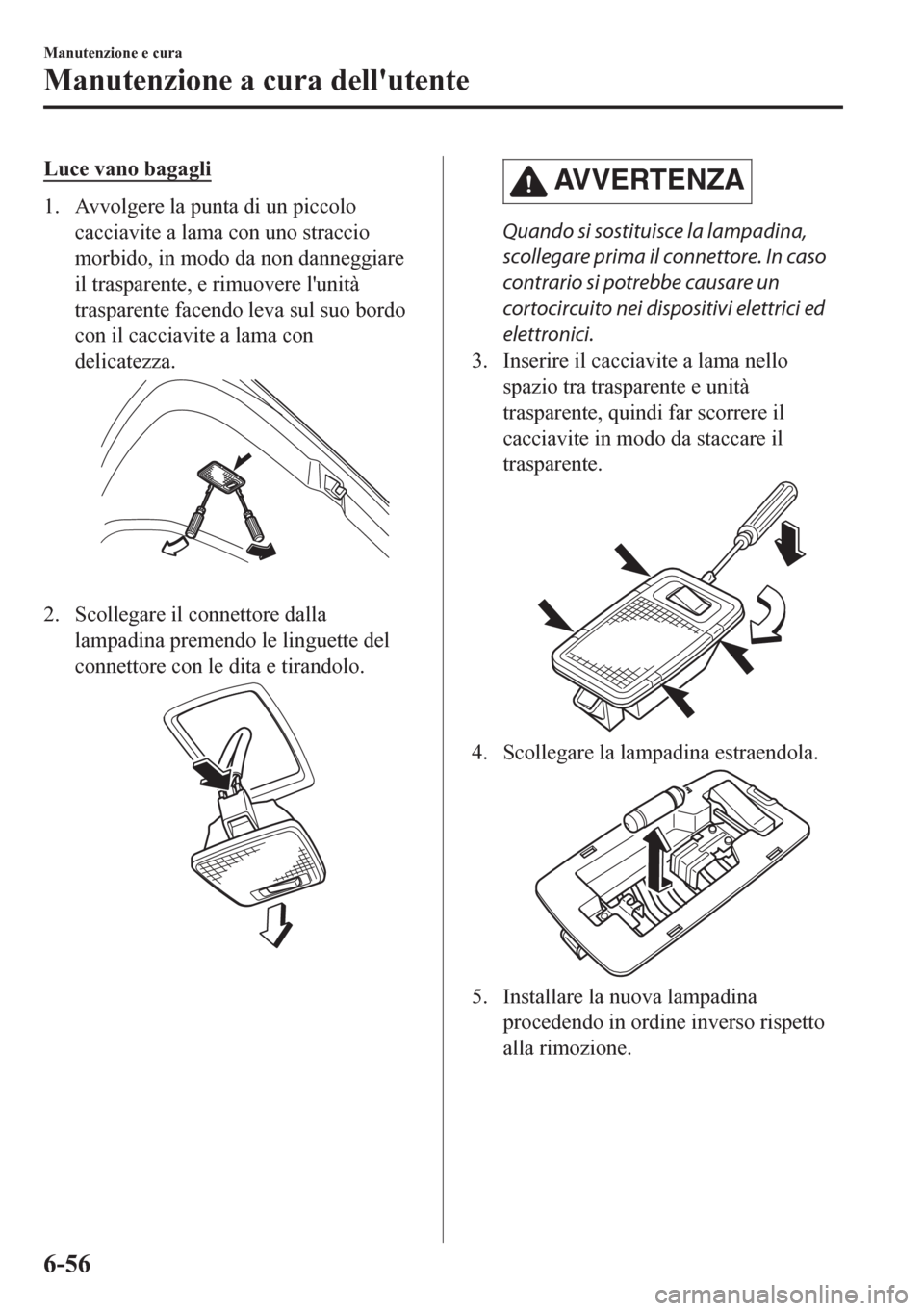

5. Ruotare il gruppo portalampada e
lampadina in senso antiorario e
rimuoverlo.
Manutenzione e cura
Manutenzione a cura dell'utente
6-52*Alcuni modelli.

6. Scollegare la lampadina dal
portalampada.
7. Installare la nuova lampadina
procedendo in ordine inverso rispetto
alla rimozione.
Indicatori di direzione posteriori, Luci
stop/Luci di posizione posteriori (Tipo
B)
1. Verificare che l'accensione sia
commutata su OFF e l'interruttore fari
sia in posizione OFF.
2. Avvolgere la punta di un piccolo
cacciavite a lama con uno straccio
morbido, in modo da non danneggiare
il coperchio, e rimuovere quest'ultimo
facendo leva sul suo bordo con il
cacciavite a lama.
3. Ruotare le viti in senso antiorario e
rimuoverle.
4. Tirare indietro l'unità per rimuoverla.
5. Ruotare il gruppo portalampada e
lampadina in senso antiorario e
rimuoverlo.
6. Scollegare la lampadina dal
portalampada.
Indicatori di direzione posteriori
Manutenzione e cura
Manutenzione a cura dell'utente
6-53

Luci stop/Luci di posizione
posteriori
7. Installare la nuova lampadina
procedendo in ordine inverso rispetto
alla rimozione.
Luce antinebbia posteriore
*
1. Verificare che il commutatore di
avviamento e l'interruttore fari siano in
posizione OFF.
2. Tirare ogni fermo di plastica al centro
e rimuovere i fermi.
3. Rimuovere il coperchio.
Rimozione
Installazione
4. Ruotare il gruppo portalampada e
lampadina in senso antiorario e
rimuoverlo.
5. Scollegare la lampadina dal
portalampada.
6. Installare la nuova lampadina
procedendo in ordine inverso rispetto
alla rimozione.
Luci targa
1. Verificare che l'accensione sia
commutata su OFF e l'interruttore fari
sia in posizione OFF.
2. Avvolgere la punta di un cacciavite a
lama con uno straccio morbido, in
modo da non danneggiare il
trasparente, e rimuovere quest'ultimo
facendo leva sul suo bordo con il
cacciavite a lama con delicatezza.
3. Scollegare la lampadina estraendola.
4. Installare la nuova lampadina
procedendo in ordine inverso rispetto
alla rimozione.
Manutenzione e cura
Manutenzione a cura dell'utente
6-54*Alcuni modelli.

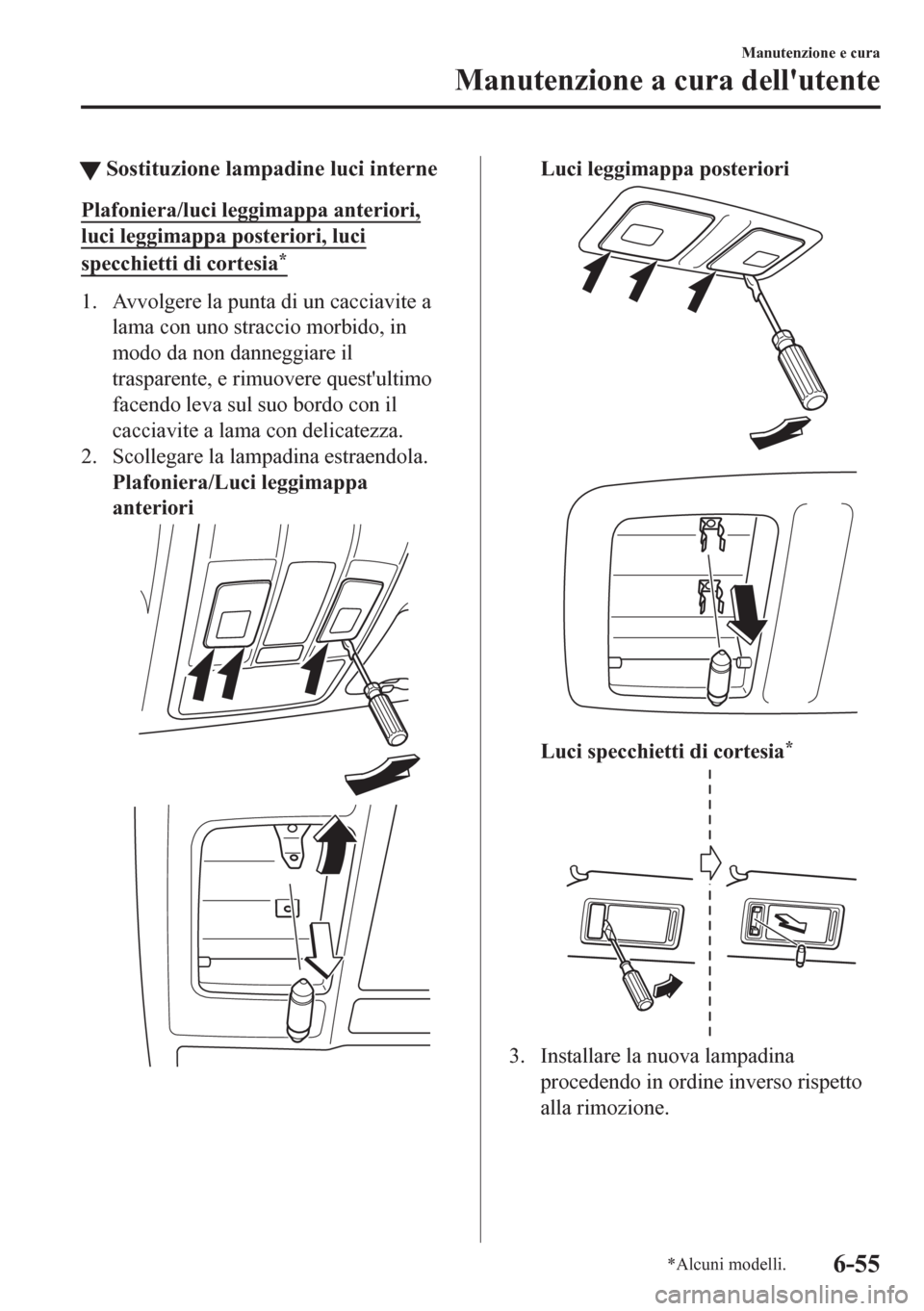

tSostituzione lampadine luci interne
Plafoniera/luci leggimappa anteriori,
luci leggimappa posteriori, luci
specchietti di cortesia*
1. Avvolgere la punta di un cacciavite a
lama con uno straccio morbido, in
modo da non danneggiare il
trasparente, e rimuovere quest'ultimo
facendo leva sul suo bordo con il
cacciavite a lama con delicatezza.
2. Scollegare la lampadina estraendola.
Plafoniera/Luci leggimappa
anteriori
Luci leggimappa posteriori
Luci specchietti di cortesia*
3. Installare la nuova lampadina
procedendo in ordine inverso rispetto
alla rimozione.
Manutenzione e cura
Manutenzione a cura dell'utente
*Alcuni modelli.6-55

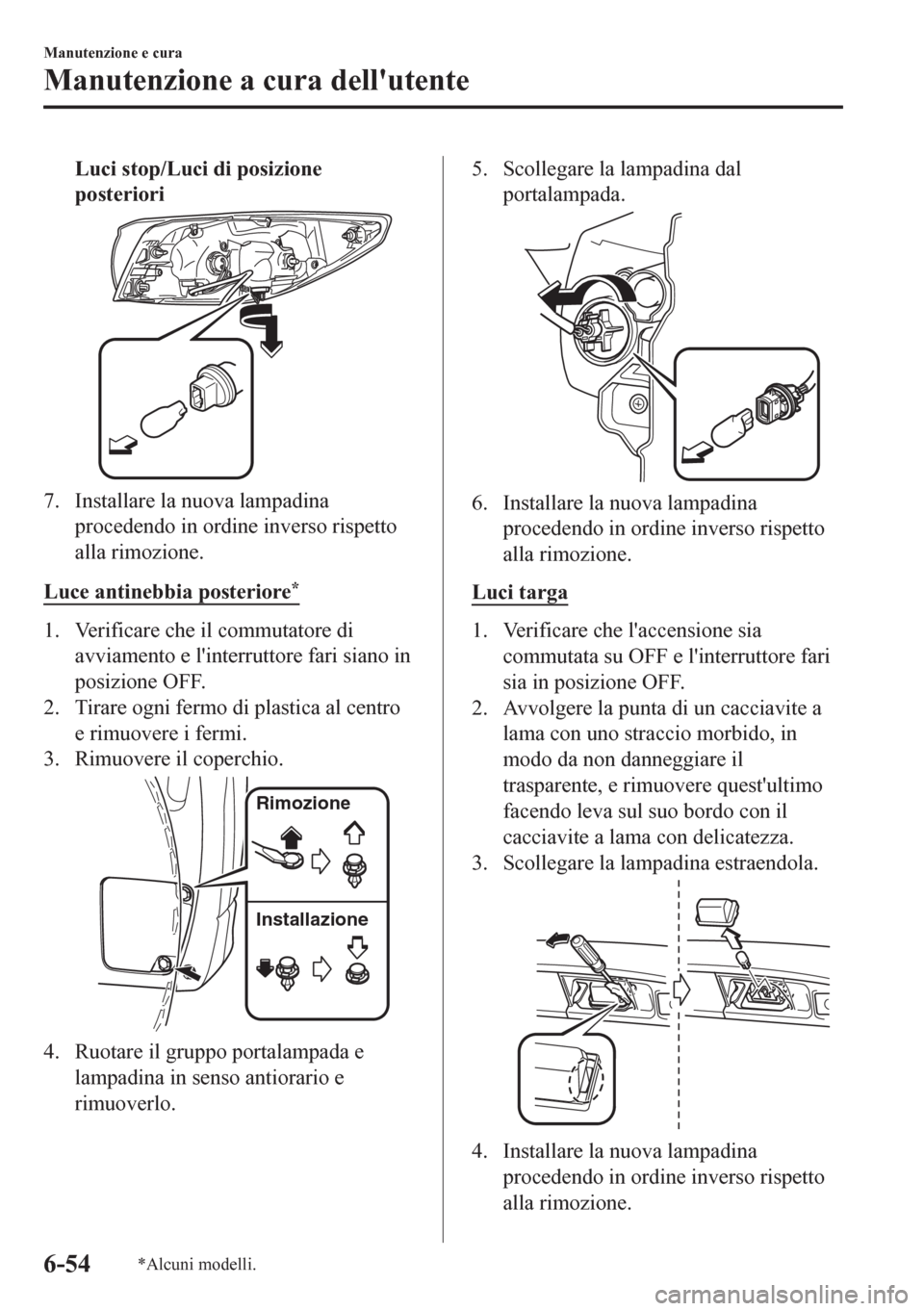

Luce vano bagagli
1. Avvolgere la punta di un piccolo
cacciavite a lama con uno straccio
morbido, in modo da non danneggiare
il trasparente, e rimuovere l'unità
trasparente facendo leva sul suo bordo
con il cacciavite a lama con
delicatezza.
2. Scollegare il connettore dalla
lampadina premendo le linguette del
connettore con le dita e tirandolo.
AVVERTENZA
Quando si sostituisce la lampadina,
scollegare prima il connettore. In caso
contrario si potrebbe causare un
cortocircuito nei dispositivi elettrici ed
elettronici.
3. Inserire il cacciavite a lama nello
spazio tra trasparente e unità
trasparente, quindi far scorrere il
cacciavite in modo da staccare il
trasparente.
4. Scollegare la lampadina estraendola.
5. Installare la nuova lampadina
procedendo in ordine inverso rispetto
alla rimozione.
Manutenzione e cura
Manutenzione a cura dell'utente
6-56

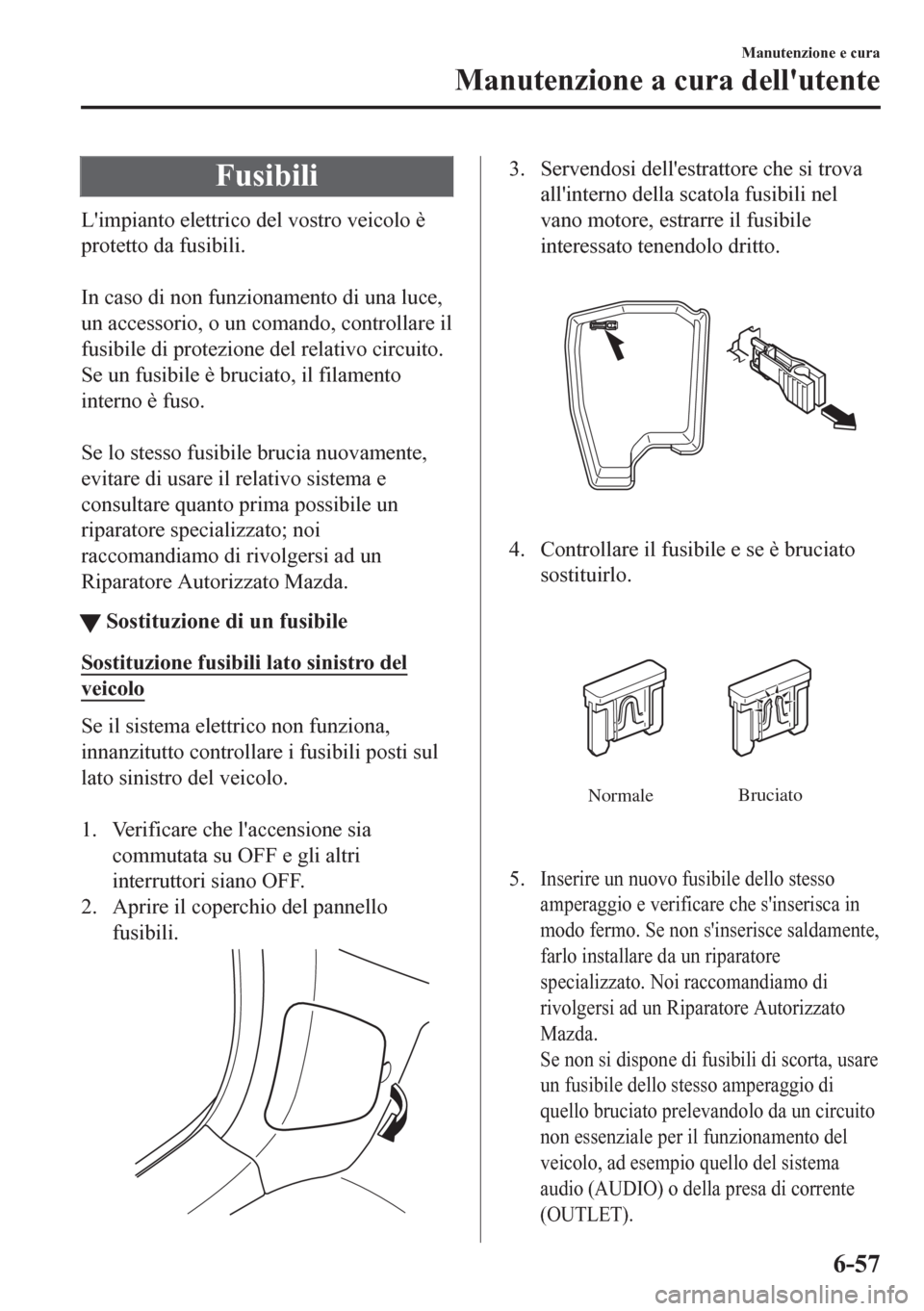

Fusibili
L'impianto elettrico del vostro veicolo è
protetto da fusibili.

In caso di non funzionamento di una luce,
un accessorio, o un comando, controllare il
fusibile di protezione del relativo circuito.
Se un fusibile è bruciato, il filamento
interno è fuso.

Se lo stesso fusibile brucia nuovamente,
evitare di usare il relativo sistema e
consultare quanto prima possibile un
riparatore specializzato; noi
raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
tSostituzione di un fusibile
Sostituzione fusibili lato sinistro del
veicolo
Se il sistema elettrico non funziona,
innanzitutto controllare i fusibili posti sul
lato sinistro del veicolo.

1. Verificare che l'accensione sia
commutata su OFF e gli altri
interruttori siano OFF.
2. Aprire il coperchio del pannello
fusibili.
3. Servendosi dell'estrattore che si trova
all'interno della scatola fusibili nel
vano motore, estrarre il fusibile
interessato tenendolo dritto.
4. Controllare il fusibile e se è bruciato
sostituirlo.
NormaleBruciato
5.Inserire un nuovo fusibile dello stesso
amperaggio e verificare che s'inserisca in
modo fermo. Se non s'inserisce saldamente,
farlo installare da un riparatore
specializzato. Noi raccomandiamo di
rivolgersi ad un Riparatore Autorizzato
Mazda.
Se non si dispone di fusibili di scorta, usare
un fusibile dello stesso amperaggio di
quello bruciato prelevandolo da un circuito
non essenziale per il funzionamento del
veicolo, ad esempio quello del sistema
audio (AUDIO) o della presa di corrente
(OUTLET).
Manutenzione e cura
Manutenzione a cura dell'utente
6-57

AV V E R T E N Z A
Il fusibile di ricambio deve essere
originale Mazda oppure deve sempre
avere lo stesso amperaggio di quello
sostituito. Viceversa si può danneggiare
l'impianto elettrico.
6. Reinstallare il coperchio e verificare
che sia saldo.

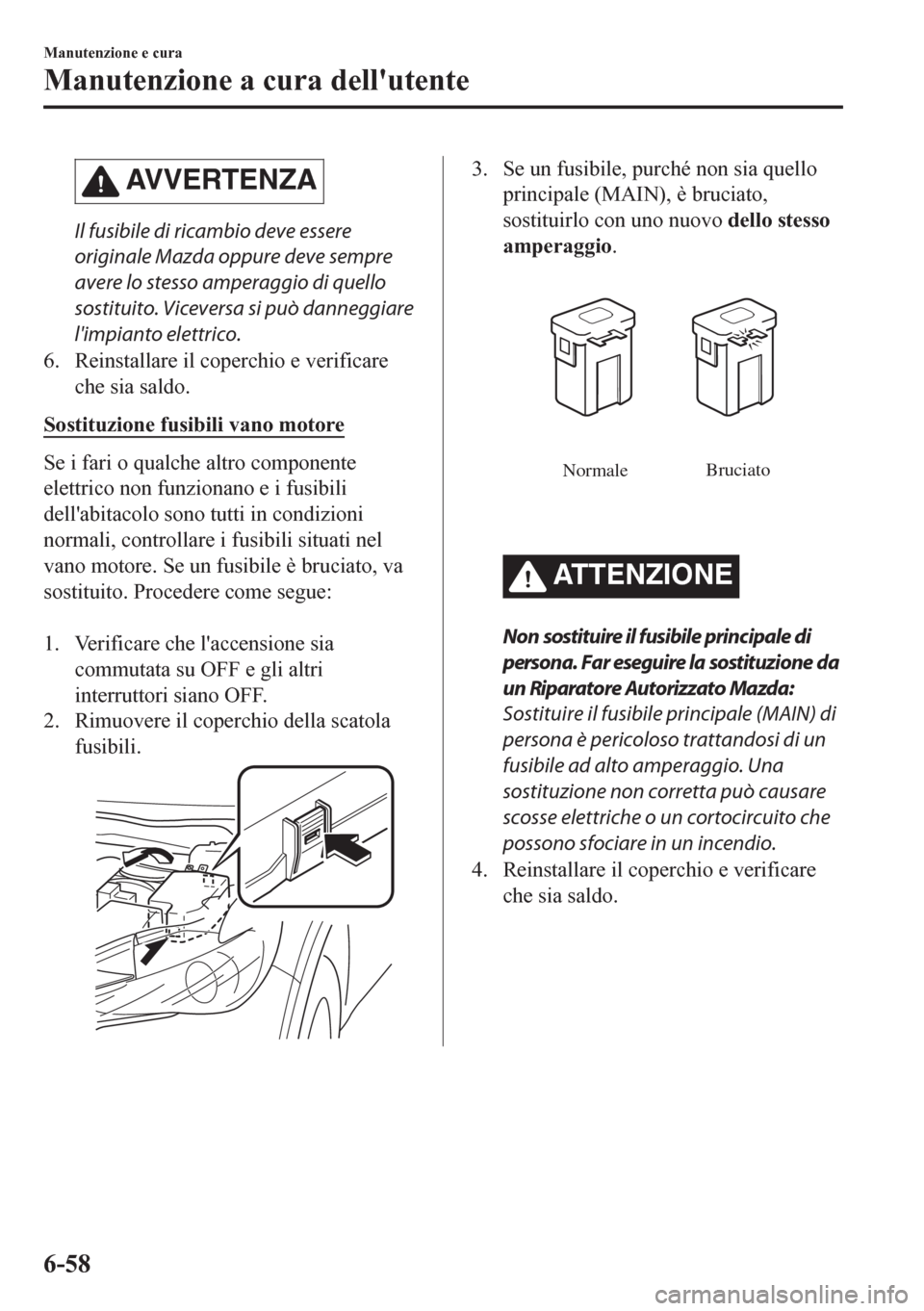

Sostituzione fusibili vano motore
Se i fari o qualche altro componente
elettrico non funzionano e i fusibili
dell'abitacolo sono tutti in condizioni
normali, controllare i fusibili situati nel
vano motore. Se un fusibile è bruciato, va
sostituito. Procedere come segue:

1. Verificare che l'accensione sia
commutata su OFF e gli altri
interruttori siano OFF.
2. Rimuovere il coperchio della scatola
fusibili.
3. Se un fusibile, purché non sia quello
principale (MAIN), è bruciato,
sostituirlo con uno nuovo dello stesso
amperaggio.
NormaleBruciato
ATTENZIONE
Non sostituire il fusibile principale di
persona. Far eseguire la sostituzione da
un Riparatore Autorizzato Mazda:
Sostituire il fusibile principale (MAIN) di
persona è pericoloso trattandosi di un
fusibile ad alto amperaggio. Una
sostituzione non corretta può causare
scosse elettriche o un cortocircuito che
possono sfociare in un incendio.
4. Reinstallare il coperchio e verificare
che sia saldo.
Manutenzione e cura
Manutenzione a cura dell'utente
