Page 151 of 811
Izrael/naklon do 12%
MODELNAJVE ýJA DOVO-
LJENA SKUPNA MA-
SA PRIKOLICENAJVE ýJA DO-
VOLJENA SKUP-
NA MASA VOZI-
LA IN PRIKOLI-
CE
Motor MenjalnikStopnja
emisijpogonPrikolica
brez zavorPrikolica z
zavoramiPrikolica z zavora-
mi
SKYACTIV-G 2.0Av t o m a t s k i
menjalnikEURO6 2WD 750 kg 1.500 kg 3.560 kg
SKYACTIV-G 2.5Av t o m a t s k i
menjalnikEURO6 4WD 750 kg 1.500 kg 3.640 kg
NAVPI ýNA OBREMENITEV VLE ýNE KLJUKE: 84 kg
Južna Afrika/naklon do 12%
MODELNAJVE ýJA DOVO-
LJENA SKUPNA MA-
SA PRIKOLICENAJVE ýJA DO-
VOLJENA SKUP-
NA MASA VOZI-
LA IN PRIKOLI-
CE
Motor MenjalnikStopnja
emisijpogonPrikolica
brez zavorPrikolica z
zavoramiPrikolica z zavora-
mi
SKYACTIV-G 2.0Ro þni me-
njalnikEURO4 2WD 750 kg 1.000 kg 2.995 kg
SKYACTIV-G 2.0Av t o m a t s k i
menjalnikEURO4 2WD 750 kg 1.000 kg 3.065 kg
SKYACTIV-G 2.5Av t o m a t s k i
menjalnikEURO4 4WD 750 kg 1.500 kg 3.640 kg
SKYACTIV-D 2.2Av t o m a t s k i
menjalnikEURO4 2WD 750 kg 1.500 kg 3.620 kg
SKYACTIV-D 2.2Av t o m a t s k i
menjalnikEURO4 4WD 750 kg 1.500 kg 3.643 kg
NAVPI ýNA OBREMENITEV VLE ýNE KLJUKE: 84 kg
Pred vožnjo
Vleka
3-69
Page 152 of 811
SVARILO
Obremenitve pri vleki prikolice morajo biti vedno v dopustnih mejah, navedenih v tabeli.
Vožnja s preobremenjenim vozilom in prikolico je zelo nevarna in lahko povzroči izgubo
nadzora nad vozilom in/ali prikolico.
Navpična obremenitev vleč ne kljuke mora biti vedno v dopustnih mejah, navedenih v tabeli.
Nevarno je, če je prikolica zadaj bolj naložena kot spredaj. Lahko se zgodi nezgoda.
OPOMBA
•Skupna masa prikolice in navpi þna obremenitev vle þne kljuke se ugotavljata s tehtanjem
na ustrezni tehtnici.
•S tem se prepre þi nevarnost nezgode zaradi preobremenitve, ki se v primeru bo þnega
vetra in slabega stanja ceste mo þno pove þa.
Pred vožnjo
Vleka
3-70
Page 153 of 811
tVle þna kljuka
Za vleko prikolice uporabljajte ustrezno vle þno kljuko. Priporo þamo originalno vle þno
kljuko Mazda. Za pritrditev vle þne kljuke na vozilo uporabite luknje, ki so bile tovarniško
izvrtane. Pritrditev vle þne kljuke na vozilu naj strokovno opravi pooblaš þeni servis vozil
Mazda.
MAKS. 84 kg
To čka za pritrditev
vlečne kljuke
A
BC
CA: 350—420
B: 989,7
C: 1.046,9Enota: mm Predvidena mesta za pritrditev vlečne kljuke
ttPnevmatike
Pred vožnjo s prikolico preverite tlak v vseh pnevmatikah. Merjenje tlaka opravite pri
hladnih pnevmatikah. Vrednosti morajo odgovarjati vrednostim navedenim na razpredelnici
na okviru voznikovih vrat. Velikost in tip pnevmatik ter tlak v njih morajo ustrezati
podatkom na voznikovih vratih in podatkom proizvajalca pnevmatik za prikolico.
SVARILO
Uporaba zasilnega nadomestnega kolesa pri vožnji s prikolico ni dovoljena.
Pri vleki prikolice ne uporabljajte zasilnega nadomestnega kolesa, ker bi s tem znatno
poslabšali vodljivost vozila s prikolico in ogrožali varnost vožnje.
Pred vožnjo
Vleka
3-71
Page 154 of 811
tVarnostne verige ali pletenice
Kot varnostni ukrep za primer, þe bi se prikolica med vožnjo snela z vle þne kljuke, je
obvezno namestiti varnostno verigo ali pletenico. Potekati mora pod vle þnim drogom
prikolice in biti pritrjeni na vle þno kljuko vozila. Varnostna veriga ali pletenica ne sme biti
preve þ napeta, da ne bi ovirala vožnje v ovinkih. O podrobnostih se pozanimajte pri
proizvajalcu prikolice ali vle þne kljuke.
SVARILO
Pred vleko prikolice vedno poskrbite za pravilno pritrditev varnostne verige ali pletenice na
prikolico in na vozilo.
Vleka prikolice brez pravilno pritrjene varnostne verige ali pletenice je nevarna. V primeru, če
bi se prikolica med vožnjo snela z vlečne kljuke, je možna nezgoda s hudimi posledicami.
tOsvetlitev prikolice
OPOZORILO
Luči prikolice morajo biti priključene na električno napeljavo vozila s posebno sklopko.
Neposredno priključevanje ni dovoljeno, ker se lahko okvari električna napeljava. Poskrbite za
pravilno priključitev luči na pooblaščenem servisu vozil Mazda. Delovanje luči preverite pred
vsako vleko prikolice.
tZavore na prikolici
Preverite tabelo dopustnih obremenitev pri vleki prikolice (stran 3-66) in, þe masa vaše
prikolice presega NAJVE ýJO DOVOLJENO SKUPNO MASO PRIKOLICE (brez zavor),
mora prikolica imeti zavore.
ýe ima vaša prikolica lastno zavoro, preverite, þe ta ustreza predpisom.
SVARILO
Hidravlični zavorni sistem prikolice ne sme biti neposredno priključen na hidravlični zavorni
sistem vozila.
Če bi bila sistema povezana neposredno, bi to povzročilo nezanesljivo delovanje zavor in s
tem možnost nezgode.
Pred vožnjo
Vleka
3-72
Page 155 of 811
tNasveti za vleko prikolice
Pred vožnjo
•Preverite višino svojega vozila, ko je nanj priklju þena prikolica. Ne odpeljite prej, dokler
niso vse nepravilnosti odpravljene. ýe višina sprednjega ali zadnjega dela vozila mo þno
odstopa od normalne, preverite navpi þno obremenitev vle þne kljuke, morebitno okvaro
vzmetenja na vozilu ali preobremenitev. Po potrebi poskrbite za pregled na pooblaš þenem
servisu vozil Mazda.
•Prepri þajte se, þe je tovor na prikolici pravilno pritrjen, da se ne more premikati.
•Preverite, þe vzvratna ogledala ustrezajo predpisom za vleko prikolice. Preverite
nastavitev vzvratnih ogledal.
•Preden odpeljete, preglejte delovanje vseh lu þi na vozilu in prikolici in vse povezave med
voziloma. Po krajši vožnji ustavite in ponovno preglejte lu þi in povezave.
Vo ž n j a
•Vozilo se s priklju þeno prikolico obnaša druga þe kot brez nje, zato je priporo þljivo, da bi
pred daljšo vožnjo opravili nekaj vaj iz obra þanja, vzvratne vožnje in ustavljanja in sicer
na manj prometni površini.
•Vzemite si þas, da bi se mogli privaditi na dodatno maso in dolžino vozila s prikolico.
•Ne vozite hitreje od 100 km/h, kadar vle þete prikolico. ýe je z lokalnimi predpisi hitrost
vožnje s prikolico omejena pod 100 km/h, upoštevajte nižjo omejitev.
OPOZORILO
Pri vleki prikolice s hitrostjo nad 100 km/h lahko pride do okvar vozila.
•Pri vožnji po strmini navzgor pravo þasno prestavite v nižjo prestavo, da bi prepre þili
preobremenitev ali pregrevanje motorja.
•Pri vožnji po strmini navzdol prestavite v nižjo prestavo in izkoristite zaviralni u þinek
motorja. Pri tem pazite, da se hitrost ne bi prekomerno pove þevala, in uporabljajte zavore
samo ob þasno po potrebi. Daljše pritiskanje na zavorni pedal utegne povzro þiti
pregrevanje in zmanjšan u þinek, v skrajnem primeru pa tudi odpoved zavor.
Pred vožnjo
Vleka
3-73
Page 156 of 811
Parkiranje
Izogibajte se parkiranju vozila s prikolico na klan þini. ýe ne gre druga þe, upoštevajte
spodnja navodila.
Parkiranje na klan þini
1. Zategnite parkirno zavoro in pohodite nožno zavoro.
2. Eden od potnikov naj med zaviranjem podloži kolesa vozila in prikolice.
3. Ko so kolesa podložena, po þasi popustite parkirno in nožno zavoro, da se vozilo in
prikolica naslonita na podložke.
4. ývrsto zategnite parkirno zavoro.
5. ýe je vozilo opremljeno s samodejnim menjalnikom, pomaknite izbirno ro þico v položaj
P. ýe je opremljeno z ro þnim menjalnikom, pomaknite prestavno ro þico v 1. ali vzvratno
prestavo (1 ali R).
Speljevanje na klan þini
1. Zaženite motor (stran 4-5).
2. Sprostite parkirno zavoro in se pomaknite stran od podložk koles.
3. Zaustavite se na najbližji ravnini, zategnite parkirno zavoro in pospravite podložke
koles.
Pred vožnjo
Vleka
3-74
Page 157 of 811

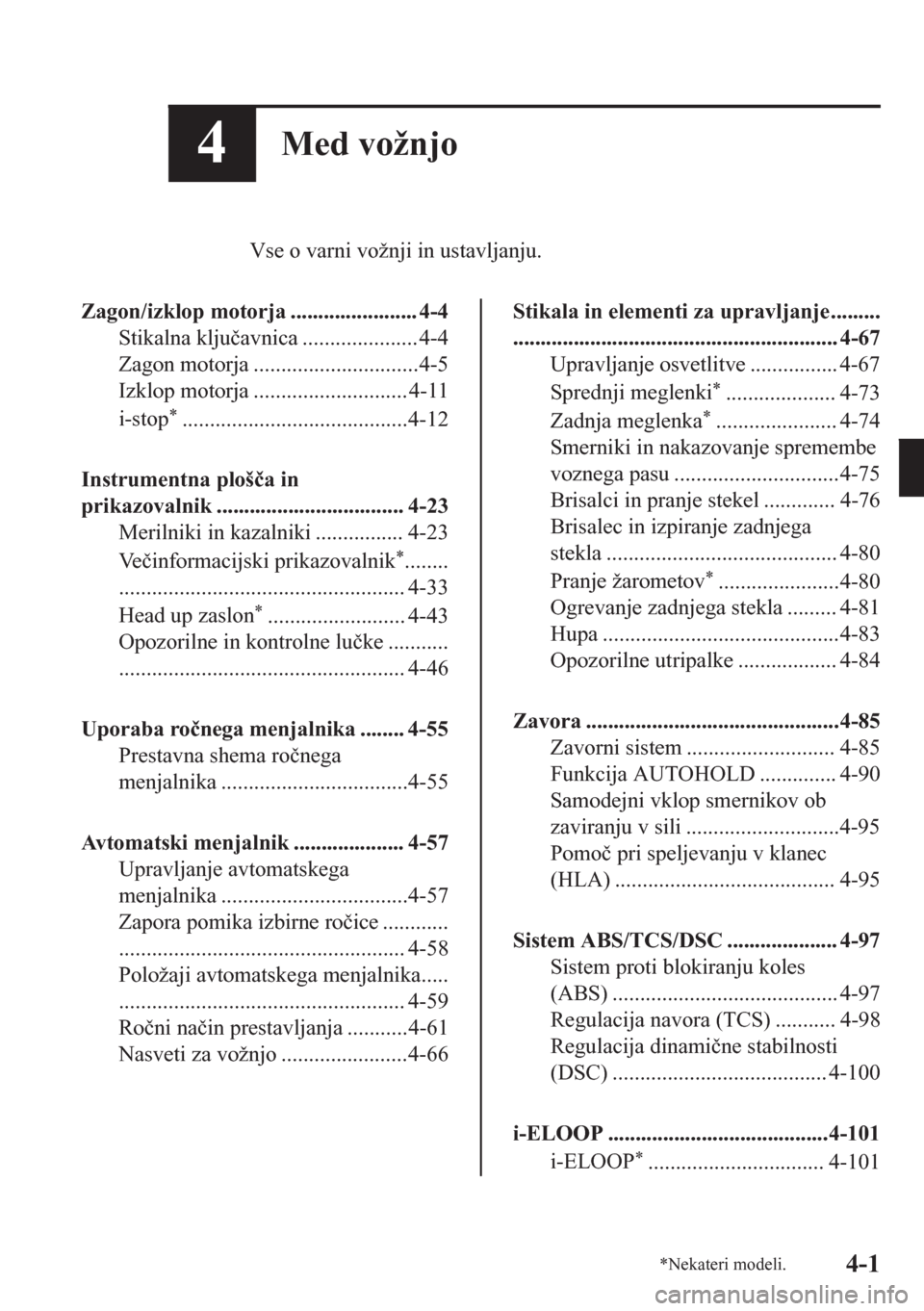

4Med vožnjo
Vse o varni vožnji in ustavljanju.
Zagon/izklop motorja ....................... 4-4
Stikalna klju þavnica ..................... 4-4
Zagon motorja ..............................4-5
Izklop motorja ............................ 4-11
i-stop
*.........................................4-12
Instrumentna ploš þa in
prikazovalnik .................................. 4-23
Merilniki in kazalniki ................ 4-23
Ve þinformacijski prikazovalnik
*........
.................................................... 4-33
Head up zaslon
*......................... 4-43
Opozorilne in kontrolne lu þke ...........
.................................................... 4-46
Uporaba ro þnega menjalnika ........ 4-55
Prestavna shema ro þnega
menjalnika ..................................4-55
Avtomatski menjalnik .................... 4-57
Upravljanje avtomatskega
menjalnika ..................................4-57
Zapora pomika izbirne ro þice ............
.................................................... 4-58
Položaji avtomatskega menjalnika.....
.................................................... 4-59
Ro þni na þin prestavljanja ...........4-61
Nasveti za vožnjo .......................4-66
Stikala in elementi za upravljanje.........
........................................................... 4-67
Upravljanje osvetlitve ................ 4-67
Sprednji meglenki
*.................... 4-73
Zadnja meglenka
*...................... 4-74
Smerniki in nakazovanje spremembe
voznega pasu ..............................4-75
Brisalci in pranje stekel ............. 4-76
Brisalec in izpiranje zadnjega
stekla .......................................... 4-80
Pranje žarometov
*......................4-80
Ogrevanje zadnjega stekla ......... 4-81
Hupa ...........................................4-83
Opozorilne utripalke .................. 4-84
Zavora ..............................................4-85
Zavorni sistem ........................... 4-85
Funkcija AUTOHOLD .............. 4-90
Samodejni vklop smernikov ob
zaviranju v sili ............................4-95
Pomo þ pri speljevanju v klanec
(HLA) ........................................ 4-95
Sistem ABS/TCS/DSC .................... 4-97
Sistem proti blokiranju koles
(ABS) ......................................... 4-97
Regulacija navora (TCS) ........... 4-98
Regulacija dinami þne stabilnosti
(DSC) ....................................... 4-100
i-ELOOP ........................................4-101
i-ELOOP
*................................ 4-101
*Nekateri modeli.4-1
Page 158 of 811
Nadzor porabe goriva ...................4-103
Nadzor porabe goriva
*............. 4-103
Izbira na þina vožnje ..................... 4-110
Izbira na þina vožnje
*............... 4-110
i-ACTIV AWD ...............................4-112
Delovanje i-ACTIV AWD
*......4-112
Servo volan .................................... 4-113
Servo volan .............................. 4-113
i-ACTIVSENSE ............................ 4-114
i-ACTIVSENSE .......................4-114
Prilagodljivi žarometi (AFS)
*............
.................................................. 4-118
Nadzor dolgih lu þi (HBC)
*...... 4-119
Prilagodljivi žarometi LED
(ALH)
*..................................... 4-122
Nadzor mrtvega kota (BSM)
*............
.................................................. 4-125
Sistem prepoznavanja prometnih
znakov (TSR)
*......................... 4-131
Sistem za pomo þ pri zaznavanju
razdalje (DRSS)
*..................... 4-138
Nadzor voznikove zbranosti
(DAA)
*.................................... 4-142
Sistem opozarjanja pri vzvratni
vožnji (RCTA)
*........................4-145
Mazdin tempomat z radarjem
(MRCC) (ro þni menjalnik)
*.....4-149
Mazdin radarski tempomat s
funkcijo za ustavljanje in speljevanje
(MRCC s funkcijo Stop & Go)
(avtomatski menjalnik)
*.......... 4-163
Sistem za pomo þ pri ohranjanju
voznega pasu (LAS) in opozarjanje
na zapuš þanje voznega pasu
(LDWS)
*..................................4-178
Nastavljivi omejevalnik hitrosti
(ASL)
*..................................... 4-188
Napredno samodejno zaviranje pri
po þasni vožnji (napredni SCBS)
*......
.................................................. 4-196
Samodejno zaviranje pri po þasni
vožnji [naprej] (SCBS F)
*....... 4-201
Samodejno zaviranje pri po þasni
vožnji [vzvratno] (SCBS R)
*.............
.................................................. 4-206
Samodejno zaviranje (SBS)
*.............
.................................................. 4-210
Prikaz 360°
*............................. 4-213
Kamera za obmo þje pred vozilom
(FSC)
*...................................... 4-241
Radarsko tipalo (spredaj)
*....... 4-246
Radarsko tipalo (zadaj)
*.......... 4-249
Ultrazvo þno tipalo (zadaj)
*......4-251
Naprej usmerjena kamera/stranski
kameri/vzvratna kamera ...........4-252
Tempomat ...................................... 4-253
Te m p o m a t
*...............................4-253
Nadzor tlaka v pnevmatikah
(TPMS) .......................................... 4-259
Nadzor tlaka v pnevmatikah
(TPMS)
*...................................4-259
Filter trdih delcev ......................... 4-263
Filter trdih delcev (SKYACTIV-D
2.2) ........................................... 4-263
4-2*Nekateri modeli.
Page 159 of 811
Sistem selektivne katalitske redukcije
(SCR) ............................................. 4-264
Sistem selektivne katalitske
redukcije (SCR)
*......................4-264
Prikaz vzvratne vožnje ................. 4-268
Prikaz vzvratne vožnje
*........... 4-268
Sistem parkirnih tipal .................. 4-281
Sistem parkirnih tipal
*............. 4-281
*Nekateri modeli.4-3
Page 160 of 811
Stikalna klju þavnica
tPoložaji startnega gumba
Sistem deluje le, þe je klju þ v obmo þju
delovanja.
Položaj stikalne klju þavnice se spremeni
vsaki þ, ko pritisnete na startni gumb v
zaporedju OFF (izklopljeno), ACC, ON.
Ko je stikalna klju þavnica v položaju ON
(motor deluje) in ponovno pritisnete
startni gumb, se bo motor izklopil.
Kontrolna lučka
Gumb za zagon
OPOMBA
•Motor zaženete s pritiskom na startni
gumb, kadar je pedal sklopke (ro þni
menjalnik), oziroma pedal zavore
(avtomatski menjalnik) pohojen.
Položaje stikalne klju þavnice menjate s
pritiskom na startni gumb, kadar pedal
ni pohojen.
•Stikalna klju þavnica ne sme biti v
položaju ON, þe motor ne deluje. Lahko
se izprazni akumulator. ýe ostane
stikalna klju þavnica v položaju ACC (pri
avtomatskem menjalniku: izbirna ro þica
v položaju P in stikalna klju þavnica v
ACC), se po 25 minutah samodejno
izklopi.
Izklopljeno
Napajanje porabnikov elektrike se izklopi
in kontrolna lu þka startnega gumba
(rumenorjava) prav tako ugasne.
V tem položaju je volan blokiran.
SVARILO
Preden zapustite voznikov sedež, izklopite
stikalno ključ avnico, vklopite roč no zavoro
in premaknite izbirno ročico v položaj P pri
avtomatskem menjalniku oz. v 1. ali
vzvratno prestavo pri ročnem menjalniku.
Če zapustite vozilo in stikalne ključavnice
ne izklopite, ne vklopite ročne zavore in ne
prestavite v položaj P (avtomatski
menjalnik) oziroma v 1. ali vzvratno
prestavo (ročni menjalnik), je to zelo
nevarno. Vozilo se lahko začne premikati in
lahko povzroči nezgodo.
Če stikalne ključavnice ne izklopite,
nekateri varnostni sistemi vozila ne bodo
delovali in izpraznil se bo akumulator.
OPOMBA
(Zaklepanje in odklepanje volana)
ýe volanski drog ni odklenjen, kontrolna
lu þka startnega gumba utripa (zeleno) in
sliši se zvo þni signal. Da se bo volan
odklenil, ga premaknite nekoliko v levo in
v desno medtem, ko pritiskate na startni
gumb.
ACC (pripomo þki)
Nekatere elektri þna naprave delujejo.
Kontrolna lu þka zasveti (rumenorjava).
V tem položaju se volan odklene.
Med vožnjo
Zagon/izklop motorja
4-4
