Gume
Radi propisanih performansi, sigurnosti i
bolje iskoristivosti goriva, uvijek
održavajte preporuþeni tlak zraka u
gumama i držite se granica preporuþenog
optereüenja i rasporeda težine.
UPOZORENJE
Upotreba raznih vrsta guma:
Vožnja s različitim vrstama guma je
opasna. To može izazvati loše vođenje i
kočenje, što može dovesti do gubitka
kontrole.
Osim ograničenog korištenja privremene
pričuvne gume, uvijek koristite istu vrstu
guma (radijalne, gume s prekriženim
pojasevima, gume s dijagonalnom
strukturom) na sva četiri kotača.
Korištenje guma pogrešne veličine:
Opasno je korištenje guma druge veličine
osim onih koje su naznačene za vozilo
(stranica 9-10). To može ozbiljno utjecati
na vožnju, rukovanje, udaljenost podvozja
od tla, udaljenost gume od karoserije i
kalibraciju brzinometra. To može
prouzročiti nezgodu. Koristite samo gume
koje su ispravne veličine i određene za
vozilo.
tTlak zraka u gumama
UPOZORENJE
Uvijek napušite gume do propisane razine
tlaka:
Gume koje su premalo ili previše napuhane
mogu biti opasne. Nepravilno rukovanje ili
neočekivano oštećenje gume može izazvati
tešku nesreću.
Pogledajte Gume na stranici 9-10.
Koristite samo originalni Mazdin čep za
ventile na gumama:
Korištenje neoriginalnih dijelova je opasno
jer se ispravni tlak zraka u gumi ne može
održavati ako se ošteti ventil na gumi. Ako
se u toj situaciji upravlja vozilom, tlak zraka
u gumama će se smanjiti, što može izazvati
tešku nesreću. Ne koristite nikakve druge
dijelove za čep ventila na gumama osim
originalnih Mazdinih dijelova.
Svaki mjesec provjerite tlak u svim
gumama (ukljuþujuüi i rezervnu
*) dok su
gume hladne. Održavajte preporuþeni tlak
za bolju vožnju, rukovanje i minimalno
trošenje guma.
Pogledajte tablice s tehniþkim podacima
(stranica 9-10).
Održavanje i briga
Korisniþko održavanje
6-42*Neki modeli.

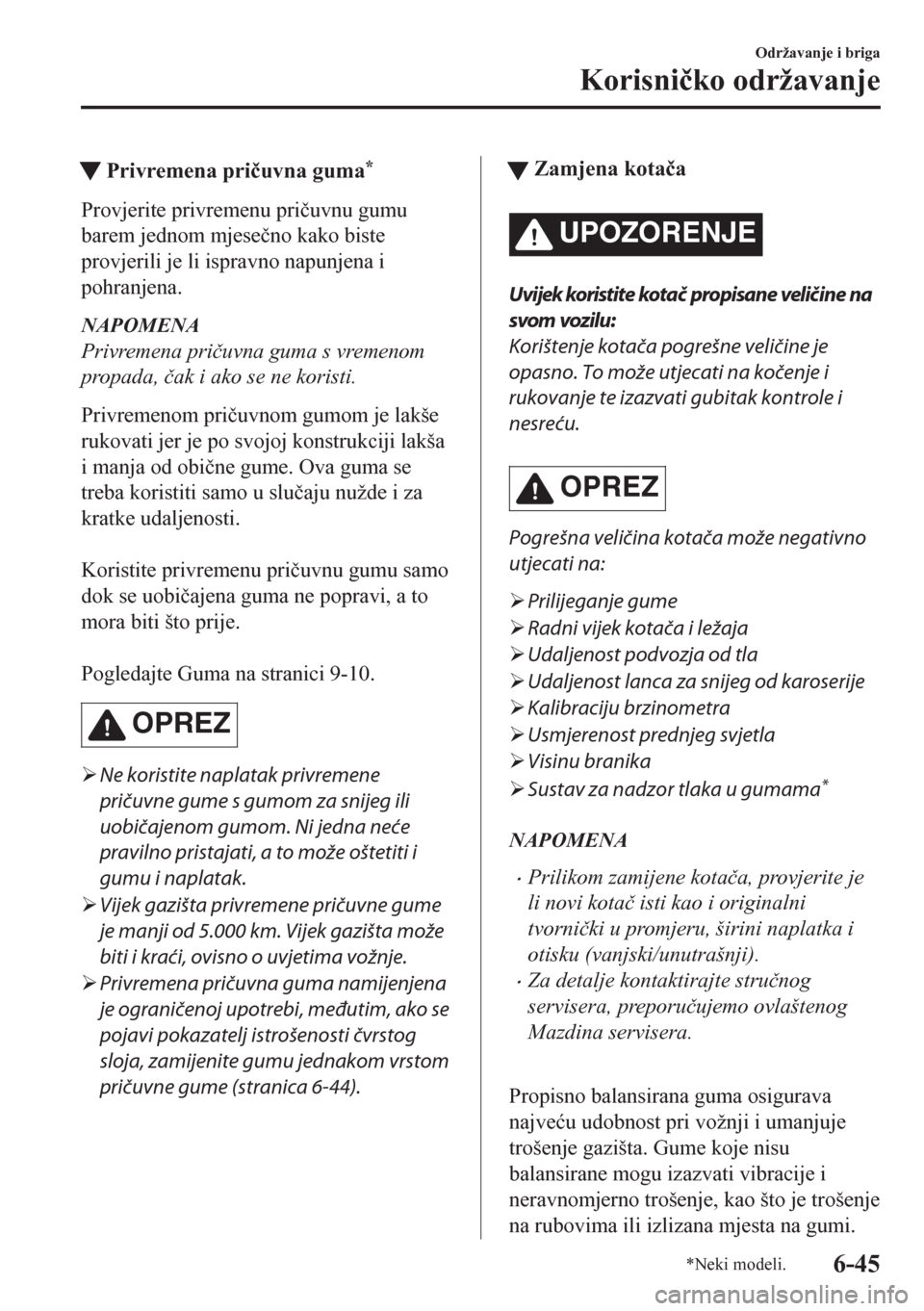

tPrivremena priþuvna guma*
Provjerite privremenu priþuvnu gumu
barem jednom mjeseþno kako biste
provjerili je li ispravno napunjena i
pohranjena.
NAPOMENA
Privremena priþuvna guma s vremenom
propada, þak i ako se ne koristi.
Privremenom priþuvnom gumom je lakše
rukovati jer je po svojoj konstrukciji lakša
i manja od obiþne gume. Ova guma se
treba koristiti samo u sluþaju nužde i za
kratke udaljenosti.

Koristite privremenu priþuvnu gumu samo
dok se uobiþajena guma ne popravi, a to
mora biti što prije.

Pogledajte Guma na stranici 9-10.
OPREZ
¾Ne koristite naplatak privremene
pričuvne gume s gumom za snijeg ili
uobičajenom gumom. Ni jedna neće
pravilno pristajati, a to može oštetiti i
gumu i naplatak.
¾Vijek gazišta privremene pričuvne gume
je manji od 5.000 km. Vijek gazišta može
biti i kraći, ovisno o uvjetima vožnje.
¾Privremena pričuvna guma namijenjena
je ograničenoj upotrebi, međutim, ako se
pojavi pokazatelj istrošenosti čvrstog
sloja, zamijenite gumu jednakom vrstom
pričuvne gume (stranica 6-44).
tZamjena kotaþa
UPOZORENJE
Uvijek koristite kotač propisane veličine na
svom vozilu:
Korištenje kotača pogrešne veličine je
opasno. To može utjecati na kočenje i
rukovanje te izazvati gubitak kontrole i
nesreću.
OPREZ
Pogrešna veličina kotača može negativno
utjecati na:
¾Prilijeganje gume
¾Radni vijek kotača i ležaja
¾Udaljenost podvozja od tla
¾Udaljenost lanca za snijeg od karoserije
¾Kalibraciju brzinometra
¾Usmjerenost prednjeg svjetla
¾Visinu branika
¾Sustav za nadzor tlaka u gumama
*
NAPOMENA
•Prilikom zamijene kotaþa, provjerite je
li novi kotaþ isti kao i originalni
tvorniþki u promjeru, širini naplatka i
otisku (vanjski/unutrašnji).
•Za detalje kontaktirajte struþnog
servisera, preporuþujemo ovlaštenog
Mazdina servisera.

Propisno balansirana guma osigurava
najveüu udobnost pri vožnji i umanjuje
trošenje gazišta. Gume koje nisu
balansirane mogu izazvati vibracije i
neravnomjerno trošenje, kao što je trošenje
na rubovima ili izlizana mjesta na gumi.
Održavanje i briga
Korisniþko održavanje
*Neki modeli.6-45

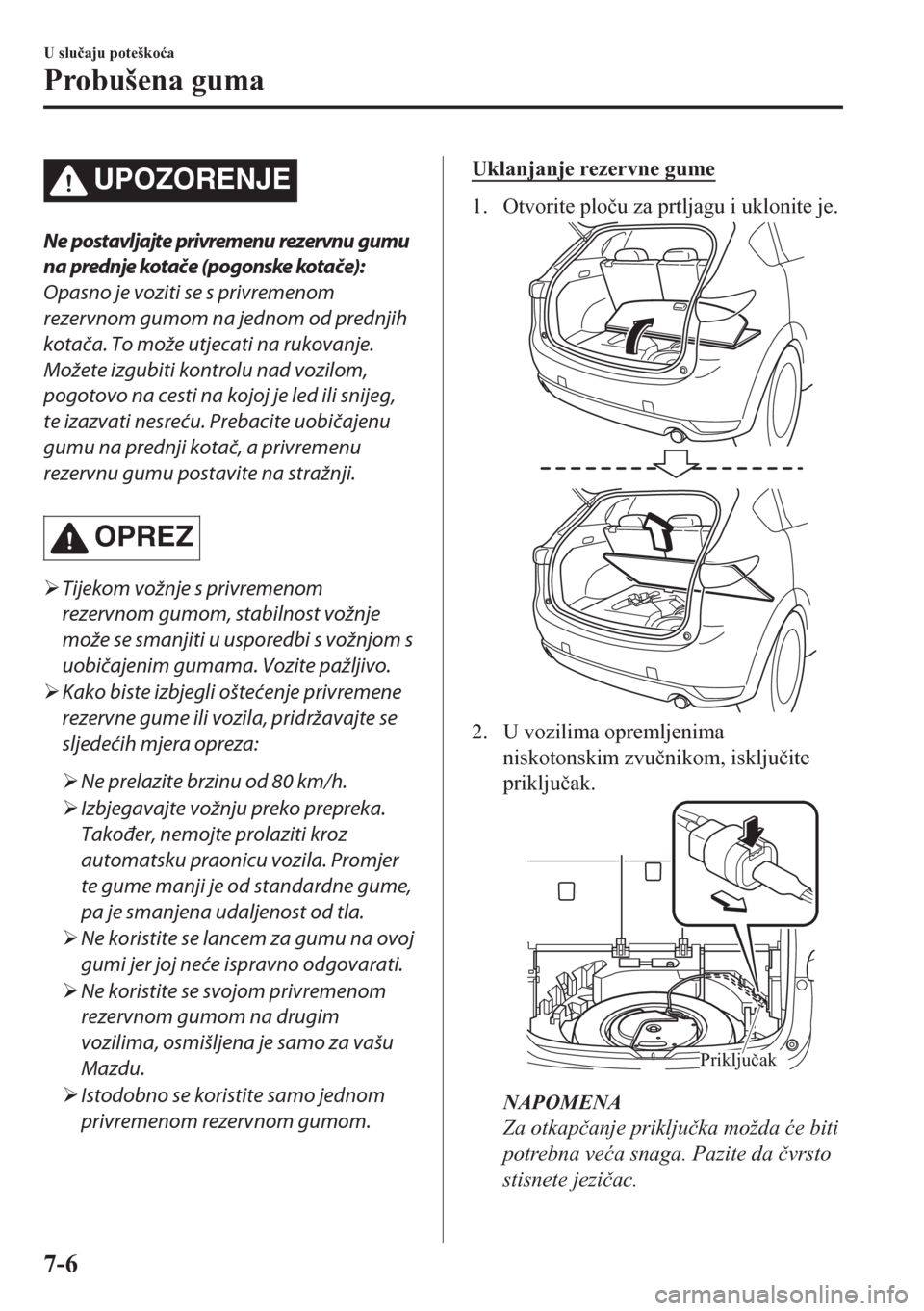

UPOZORENJE
Ne postavljajte privremenu rezervnu gumu
na prednje kotače (pogonske kotače):
Opasno je voziti se s privremenom
rezervnom gumom na jednom od prednjih
kotača. To može utjecati na rukovanje.
Možete izgubiti kontrolu nad vozilom,
pogotovo na cesti na kojoj je led ili snijeg,
te izazvati nesreću. Prebacite uobičajenu
gumu na prednji kotač, a privremenu
rezervnu gumu postavite na stražnji.
OPREZ
¾Tijekom vožnje s privremenom
rezervnom gumom, stabilnost vožnje
može se smanjiti u usporedbi s vožnjom s
uobičajenim gumama. Vozite pažljivo.
¾Kako biste izbjegli oštećenje privremene
rezervne gume ili vozila, pridržavajte se
sljedećih mjera opreza:
¾Ne prelazite brzinu od 80 km/h.
¾Izbjegavajte vožnju preko prepreka.
Također, nemojte prolaziti kroz
automatsku praonicu vozila. Promjer
te gume manji je od standardne gume,
pa je smanjena udaljenost od tla.
¾Ne koristite se lancem za gumu na ovoj
gumi jer joj neće ispravno odgovarati.
¾Ne koristite se svojom privremenom
rezervnom gumom na drugim
vozilima, osmišljena je samo za vašu
Mazdu.
¾Istodobno se koristite samo jednom
privremenom rezervnom gumom.
Uklanjanje rezervne gume
1. Otvorite ploþu za prtljagu i uklonite je.
2. U vozilima opremljenima
niskotonskim zvuþnikom, iskljuþite
prikljuþak.
Priključak
NAPOMENA
Za otkapþanje prikljuþka možda üe biti
potrebna veüa snaga. Pazite da þvrsto
stisnete jeziþac.
U sluþaju poteškoüa
Probušena guma
7-6

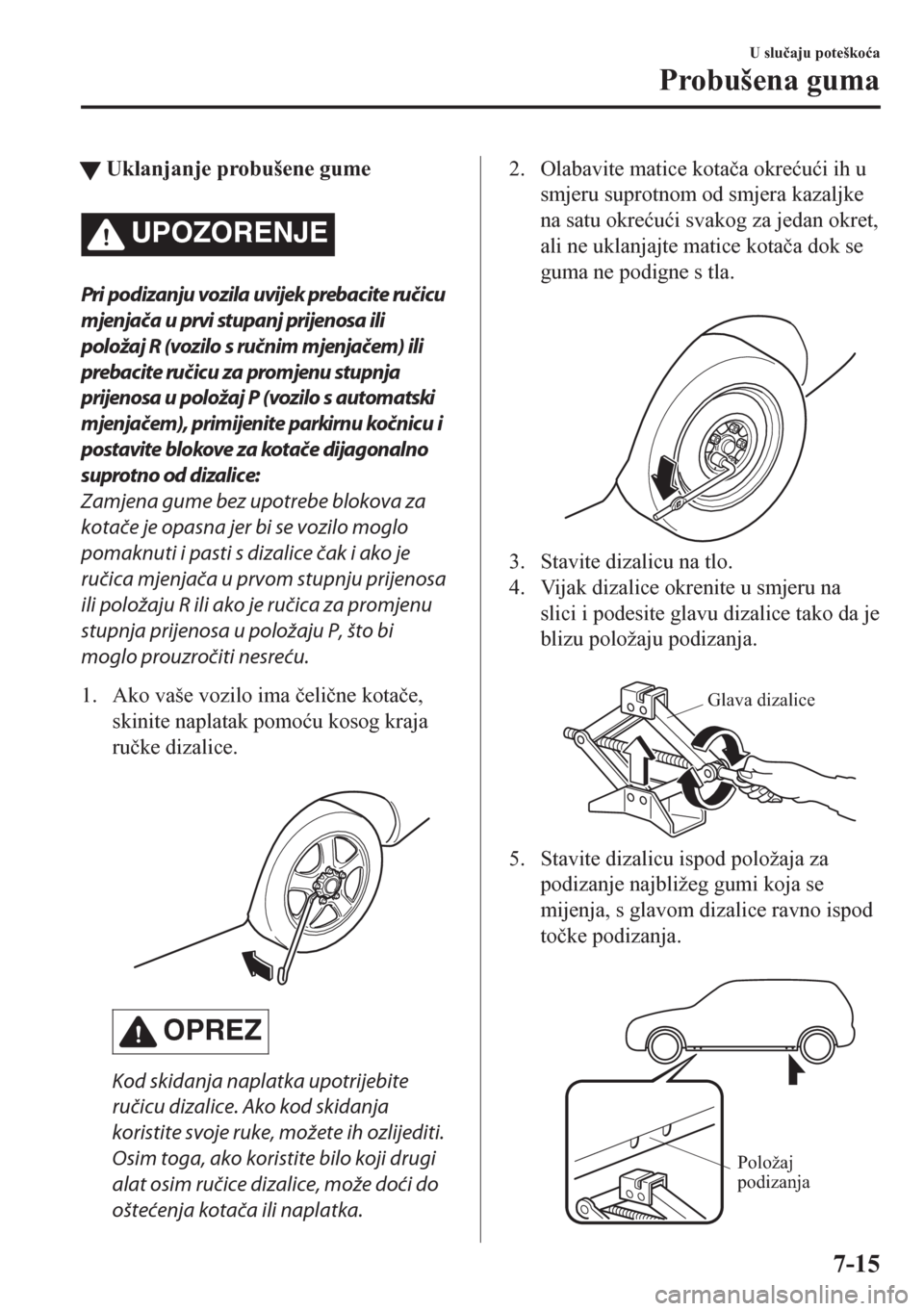

tUklanjanje probušene gume
UPOZORENJE
Pri podizanju vozila uvijek prebacite ručicu
mjenjača u prvi stupanj prijenosa ili
položaj R (vozilo s ručnim mjenjačem) ili
prebacite ručicu za promjenu stupnja
prijenosa u položaj P (vozilo s automatski
mjenjačem), primijenite parkirnu kočnicu i
postavite blokove za kotače dijagonalno
suprotno od dizalice:
Zamjena gume bez upotrebe blokova za
kotače je opasna jer bi se vozilo moglo
pomaknuti i pasti s dizalice čak i ako je
ručica mjenjača u prvom stupnju prijenosa
ili položaju R ili ako je ručica za promjenu
stupnja prijenosa u položaju P, što bi
moglo prouzročiti nesreću.
1. Ako vaše vozilo ima þeliþne kotaþe,
skinite naplatak pomoüu kosog kraja
ruþke dizalice.

OPREZ
Kod skidanja naplatka upotrijebite
ručicu dizalice. Ako kod skidanja
koristite svoje ruke, možete ih ozlijediti.
Osim toga, ako koristite bilo koji drugi
alat osim ručice dizalice, može doći do
oštećenja kotača ili naplatka.
2. Olabavite matice kotaþa okreüuüi ih u
smjeru suprotnom od smjera kazaljke
na satu okreüuüi svakog za jedan okret,
ali ne uklanjajte matice kotaþa dok se
guma ne podigne s tla.

3. Stavite dizalicu na tlo.
4. Vijak dizalice okrenite u smjeru na
slici i podesite glavu dizalice tako da je
blizu položaju podizanja.

Glava dizalice
5. Stavite dizalicu ispod položaja za
podizanje najbližeg gumi koja se
mijenja, s glavom dizalice ravno ispod
toþke podizanja.

Položaj
podizanja
U sluþaju poteškoüa
Probušena guma
7-15

Signal Upozorenje
(crveno)
Svjetlo upozorenja
zahtjeva za rad pa-
puþice koþnice
*
Kad samo treperi
Treperi ako postoji moguünost da funkcija AUTOHOLD ne zadržava vozilo u zaustavlje-
nom položaju, primjerice, na strmim padinama. Pritisnite i držite stopalo na papuþici koþ-
nice.
Kad treperi i istodobno se aktivira zvuþni signal
Svjetlo upozorenja treperi i aktivira se zvuþni signal na otprilike pet sekundi ako postoji
problem sa sustavom. Ako svjetlo upozorenja treperi i aktiviran je zvuk upozorenja, od-
mah pritisnite papuþicu koþnice i prestanite upotrebljavati funkciju AUTOHOLD, a zatim
se obratite struþnom serviseru, preporuþujemo ovlaštenog Mazdina servisera.
UPOZORENJE
Odmah pritisnite papuč icu kočnice ako treperi svjetlo upozorenja i aktiviran je zvučni sig‐
nal tijekom upotrebe funkcije AUTOHOLD:
Vozilo se može neočekivano pomaknuti i prouzročiti nesreću jer je funkcija AUTOHOLD pri‐
silno otkazana.
Pokazatelj / signalno
svjetlo elektriþne
parkirne koþnice
(EPB)Ovo upozorenje ima sljedeüe funkcije:
Pregled svjetla/signala upozorenja za parkirnu koþnicu
Svjetlo svijetli kad je elektriþna parkirna koþnica (EPB) aktivirana, a pokretanje je po-
stavljeno u položaj START ili ON. Iskljuþuje se kad se otpusti elektriþna parkirna koþnica
(EPB).
Kad je svjetlo ukljuþeno
Ako svjetlo ostane ukljuþeno þak i kada je prekidaþ elektriþne parkirne koþnice (EPB) ot-
pušten, posjetite struþnog servisera, preporuþujemo ovlaštenog Mazdina servisera.
Kada svjetlo treperi
Svjetlo treperi ako je elektriþna parkirna koþnica (EPB) neispravna. Ako svjetlo nastavi
treperiti þak i kada je prekidaþ elektriþne parkirne koþnice (EPB) iskljuþen, obratite se
struþnom serviseru, preporuþujemo ovlaštenog Mazdina servisera.
U sluþaju poteškoüa
Svjetla upozorenja/signalna svjetla i zvuþni signali
7-36*Neki modeli.

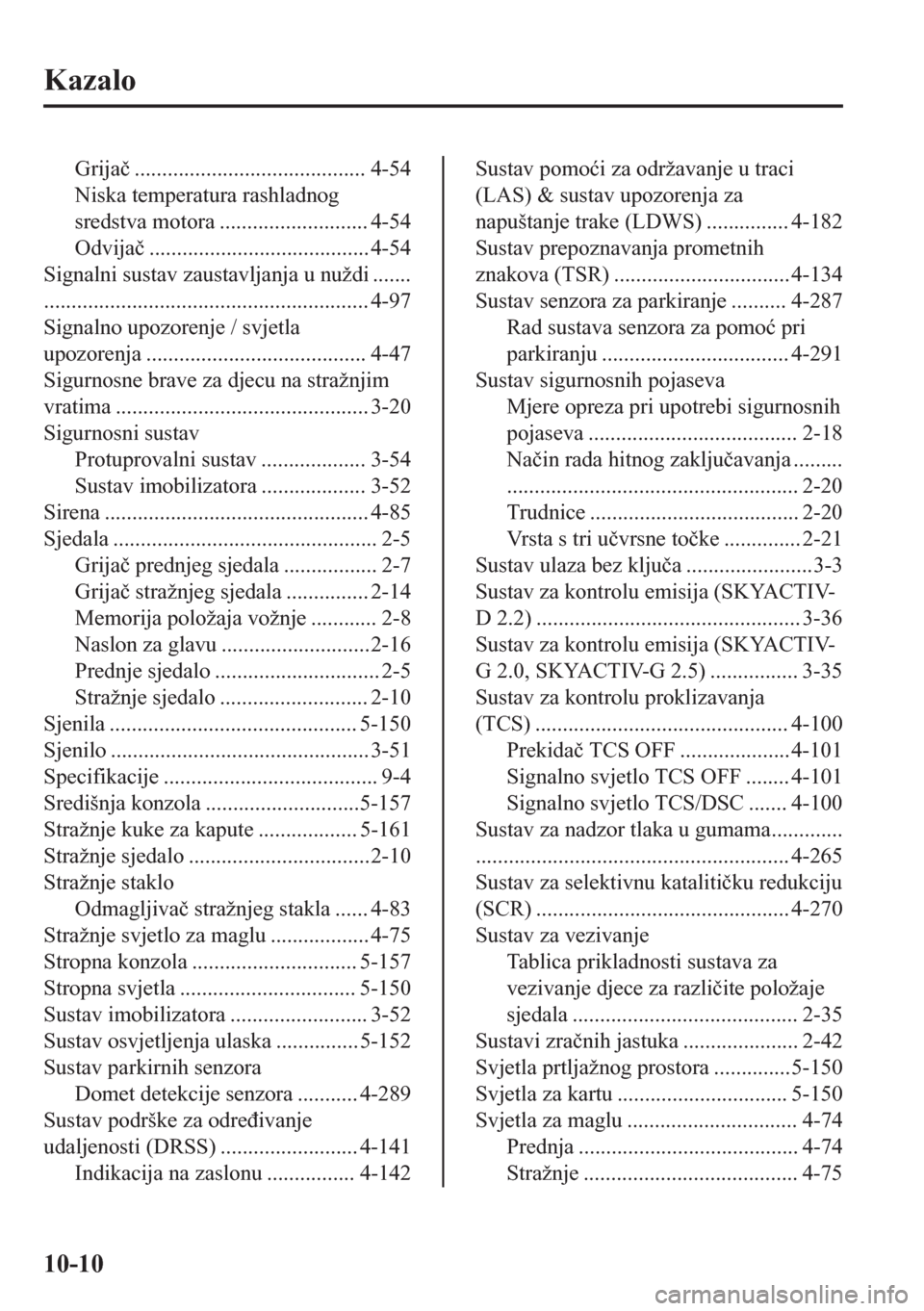

Kazalo
Grijaþ.......................................... 4-54
Niska temperatura rashladnog
sredstva motora ........................... 4-54
Odvijaþ........................................ 4-54
Signalni sustav zaustavljanja u nuždi .......
........................................................... 4-97
Signalno upozorenje / svjetla
upozorenja ........................................ 4-47
Sigurnosne brave za djecu na stražnjim
vratima .............................................. 3-20
Sigurnosni sustav
Protuprovalni sustav ................... 3-54
Sustav imobilizatora ................... 3-52
Sirena ................................................ 4-85
Sjedala ................................................ 2-5
Grijaþ prednjeg sjedala ................. 2-7
Grijaþ stražnjeg sjedala ............... 2-14
Memorija položaja vožnje ............ 2-8
Naslon za glavu ...........................2-16
Prednje sjedalo .............................. 2-5
Stražnje sjedalo ........................... 2-10
Sjenila ............................................. 5-150
Sjenilo ............................................... 3-51
Specifikacije ....................................... 9-4
Središnja konzola ............................5-157
Stražnje kuke za kapute .................. 5-161
Stražnje sjedalo .................................2-10
Stražnje staklo
Odmagljivaþ stražnjeg stakla ...... 4-83
Stražnje svjetlo za maglu .................. 4-75
Stropna konzola .............................. 5-157
Stropna svjetla ................................ 5-150
Sustav imobilizatora ......................... 3-52
Sustav osvjetljenja ulaska ............... 5-152
Sustav parkirnih senzora
Domet detekcije senzora ........... 4-289
Sustav podrške za odreÿivanje
udaljenosti (DRSS) ......................... 4-141
Indikacija na zaslonu ................ 4-142Sustav pomoüi za održavanje u traci
(LAS) & sustav upozorenja za
napuštanje trake (LDWS) ............... 4-182
Sustav prepoznavanja prometnih
znakova (TSR) ................................ 4-134
Sustav senzora za parkiranje .......... 4-287
Rad sustava senzora za pomoü pri
parkiranju .................................. 4-291
Sustav sigurnosnih pojaseva
Mjere opreza pri upotrebi sigurnosnih
pojaseva ...................................... 2-18
Naþin rada hitnog zakljuþavanja .........
..................................................... 2-20
Trudnice ...................................... 2-20
Vr s t a s t r i uþvrsne toþke .............. 2-21
Sustav ulaza bez kljuþa .......................3-3
Sustav za kontrolu emisija (SKYACTIV-
D 2.2) ................................................ 3-36
Sustav za kontrolu emisija (SKYACTIV-
G 2.0, SKYACTIV-G 2.5) ................ 3-35
Sustav za kontrolu proklizavanja
(TCS) .............................................. 4-100
Prekidaþ TCS OFF .................... 4-101
Signalno svjetlo TCS OFF ........ 4-101
Signalno svjetlo TCS/DSC ....... 4-100
Sustav za nadzor tlaka u gumama.............
......................................................... 4-265
Sustav za selektivnu katalitiþku redukciju
(SCR) .............................................. 4-270
Sustav za vezivanje
Tablica prikladnosti sustava za
vezivanje djece za razliþite položaje
sjedala ......................................... 2-35
Sustavi zraþnih jastuka ..................... 2-42
Svjetla prtljažnog prostora ..............5-150
Svjetla za kartu ............................... 5-150
Svjetla za maglu ............................... 4-74
Prednja ........................................ 4-74
Stražnje ....................................... 4-75
10-10
