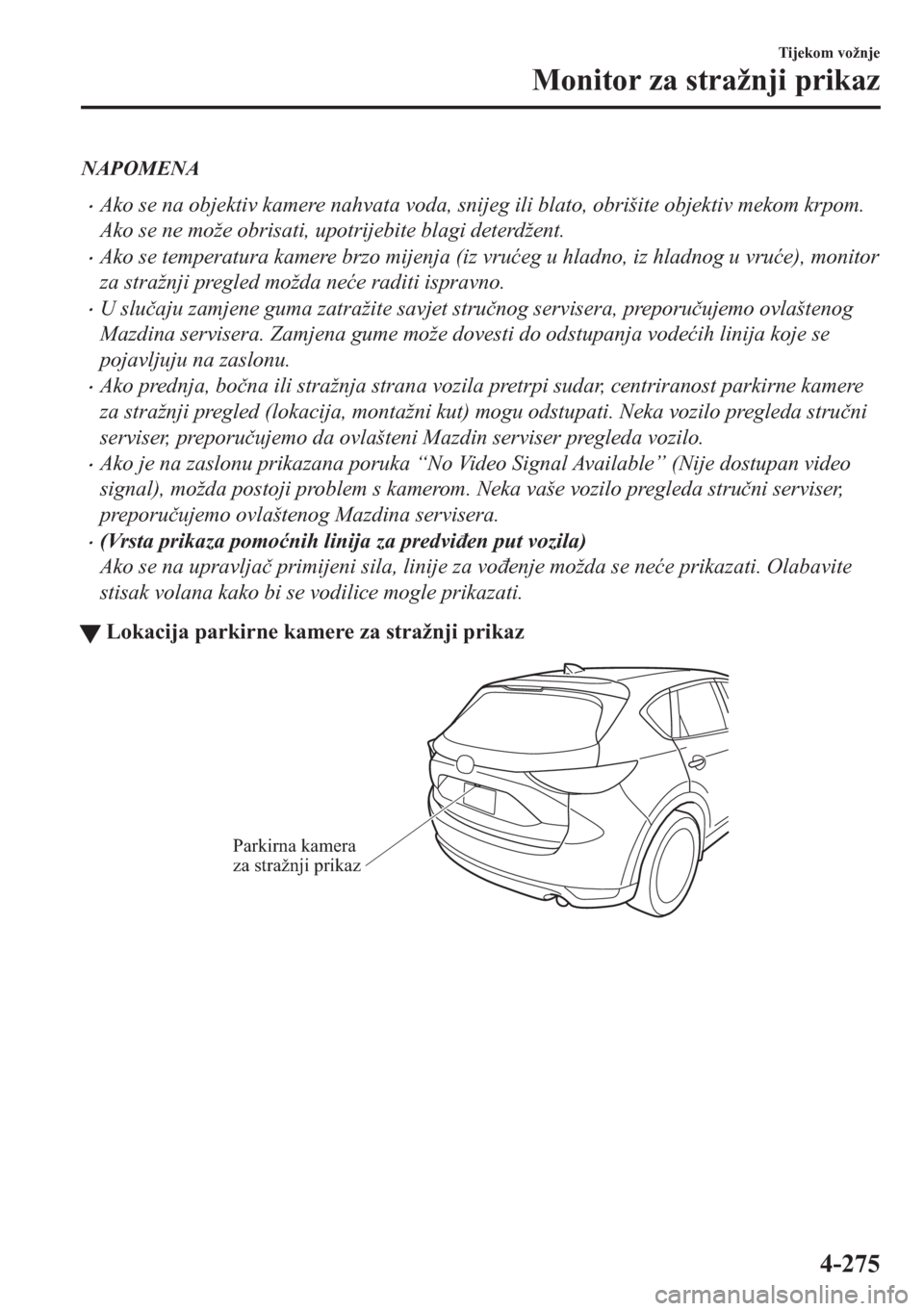

NAPOMENA
•Ako se na objektiv kamere nahvata voda, snijeg ili blato, obrišite objektiv mekom krpom.
Ako se ne može obrisati, upotrijebite blagi deterdžent.
•Ako se temperatura kamere brzo mijenja (iz vruüeg u hladno, iz hladnog u vruüe), monitor
za stražnji pregled možda neüe raditi ispravno.
•U sluþaju zamjene guma zatražite savjet struþnog servisera, preporuþujemo ovlaštenog
Mazdina servisera. Zamjena gume može dovesti do odstupanja vodeüih linija koje se
pojavljuju na zaslonu.
•Ako prednja, boþna ili stražnja strana vozila pretrpi sudar, centriranost parkirne kamere
za stražnji pregled (lokacija, montažni kut) mogu odstupati. Neka vozilo pregleda struþni
serviser, preporuþujemo da ovlašteni Mazdin serviser pregleda vozilo.
•Ako je na zaslonu prikazana poruka “No Video Signal Available” (Nije dostupan video
signal), možda postoji problem s kamerom. Neka vaše vozilo pregleda struþni serviser,
preporuþujemo ovlaštenog Mazdina servisera.
•(Vrsta prikaza pomoünih linija za predviÿen put vozila)
Ako se na upravljaþ primijeni sila, linije za voÿenje možda se neüe prikazati. Olabavite
stisak volana kako bi se vodilice mogle prikazati.
tLokacija parkirne kamere za stražnji prikaz
Parkirna kamera
za stražnji prikaz
Tijekom vožnje
Monitor za stražnji prikaz
4-275

W3UHEDFLYDQMHQDSULND]QDPRQLWRUX]DVWUD

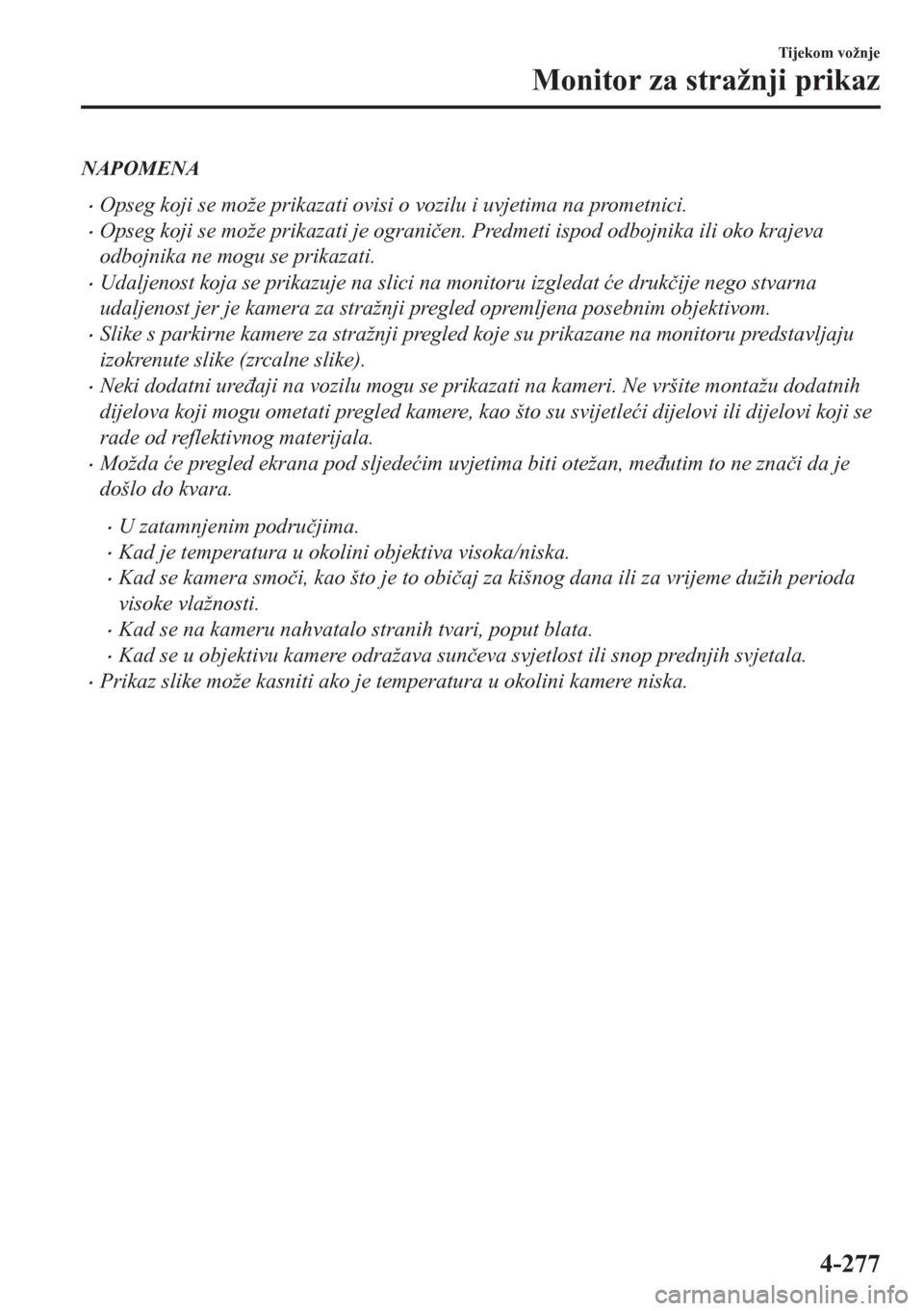

NAPOMENA
•Opseg koji se može prikazati ovisi o vozilu i uvjetima na prometnici.
•Opseg koji se može prikazati je ograniþen. Predmeti ispod odbojnika ili oko krajeva
odbojnika ne mogu se prikazati.
•Udaljenost koja se prikazuje na slici na monitoru izgledat üe drukþije nego stvarna
udaljenost jer je kamera za stražnji pregled opremljena posebnim objektivom.
•Slike s parkirne kamere za stražnji pregled koje su prikazane na monitoru predstavljaju
izokrenute slike (zrcalne slike).
•Neki dodatni ureÿaji na vozilu mogu se prikazati na kameri. Ne vršite montažu dodatnih
dijelova koji mogu ometati pregled kamere, kao što su svijetleüi dijelovi ili dijelovi koji se
rade od reflektivnog materijala.
•Možda üe pregled ekrana pod sljedeüim uvjetima biti otežan, meÿutim to ne znaþi da je
došlo do kvara.
•U zatamnjenim podruþjima.
•Kad je temperatura u okolini objektiva visoka/niska.
•Kad se kamera smoþi, kao što je to obiþaj za kišnog dana ili za vrijeme dužih perioda
visoke vlažnosti.
•Kad se na kameru nahvatalo stranih tvari, poput blata.
•Kad se u objektivu kamere odražava sunþeva svjetlost ili snop prednjih svjetala.
•Prikaz slike može kasniti ako je temperatura u okolini kamere niska.
Tijekom vožnje
Monitor za stražnji prikaz
4-277

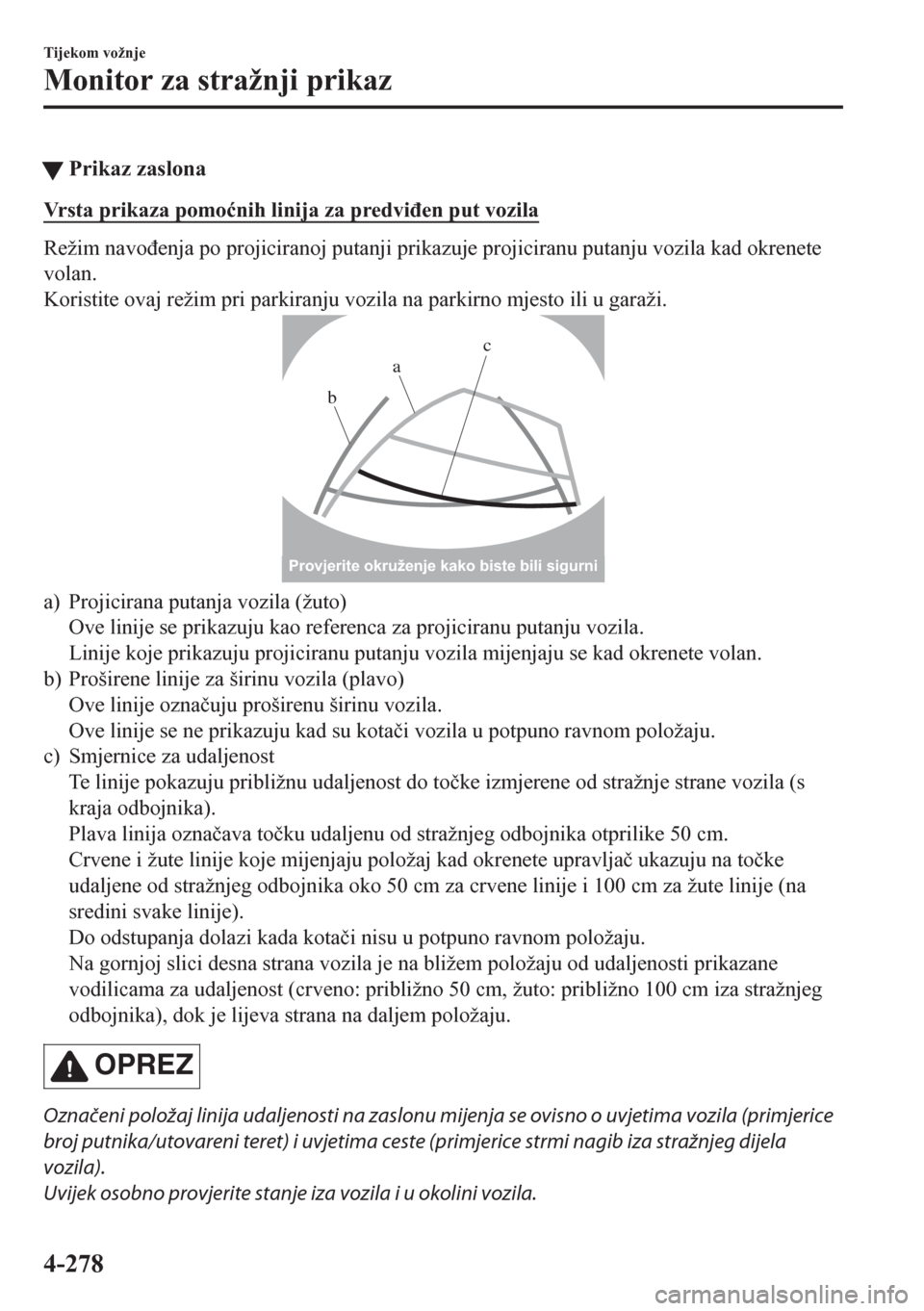

tPrikaz zaslona
Vrsta prikaza pomoünih linija za predviÿen put vozila
Režim navoÿenja po projiciranoj putanji prikazuje projiciranu putanju vozila kad okrenete
volan.
Koristite ovaj režim pri parkiranju vozila na parkirno mjesto ili u garaži.
bac
Provjerite okruženje kako biste bili sigurni
a) Projicirana putanja vozila (žuto)
Ove linije se prikazuju kao referenca za projiciranu putanju vozila.
Linije koje prikazuju projiciranu putanju vozila mijenjaju se kad okrenete volan.
b) Proširene linije za širinu vozila (plavo)
Ove linije oznaþuju proširenu širinu vozila.
Ove linije se ne prikazuju kad su kotaþi vozila u potpuno ravnom položaju.
c) Smjernice za udaljenost
Te linije pokazuju približnu udaljenost do toþke izmjerene od stražnje strane vozila (s
kraja odbojnika).
Plava linija oznaþava toþku udaljenu od stražnjeg odbojnika otprilike 50 cm.
Crvene i žute linije koje mijenjaju položaj kad okrenete upravljaþ ukazuju na toþke
udaljene od stražnjeg odbojnika oko 50 cm za crvene linije i 100 cm za žute linije (na
sredini svake linije).
Do odstupanja dolazi kada kotaþi nisu u potpuno ravnom položaju.
Na gornjoj slici desna strana vozila je na bližem položaju od udaljenosti prikazane
vodilicama za udaljenost (crveno: približno 50 cm, žuto: približno 100 cm iza stražnjeg
odbojnika), dok je lijeva strana na daljem položaju.
OPREZ
Označeni položaj linija udaljenosti na zaslonu mijenja se ovisno o uvjetima vozila (primjerice
broj putnika/utovareni teret) i uvjetima ceste (primjerice strmi nagib iza stražnjeg dijela
vozila).
Uvijek osobno provjerite stanje iza vozila i u okolini vozila.
Tijekom vožnje
Monitor za stražnji prikaz
4-278

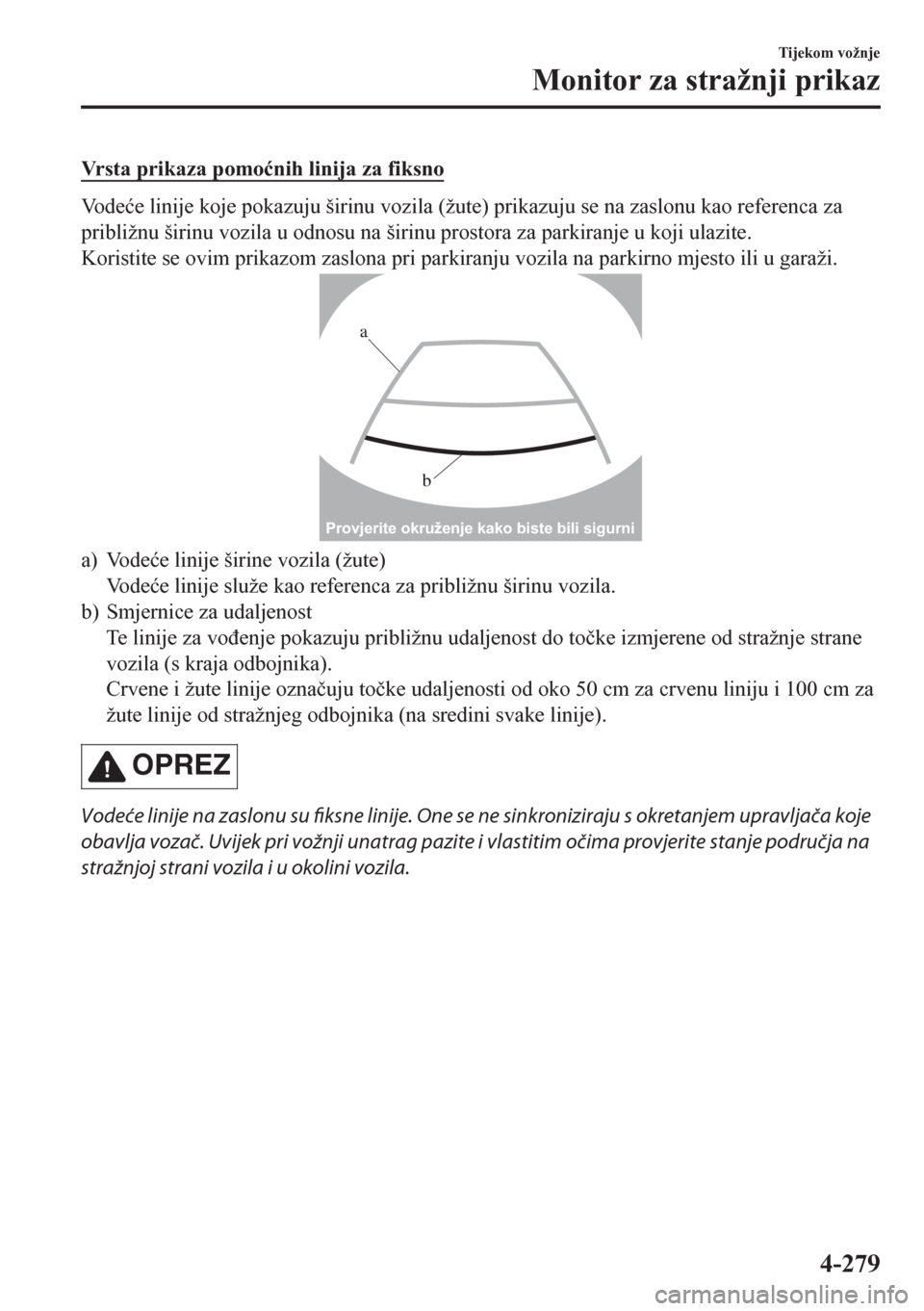

Vrsta prikaza pomoünih linija za fiksno
Vo d eüe linije koje pokazuju širinu vozila (žute) prikazuju se na zaslonu kao referenca za
približnu širinu vozila u odnosu na širinu prostora za parkiranje u koji ulazite.
Koristite se ovim prikazom zaslona pri parkiranju vozila na parkirno mjesto ili u garaži.
b
a
Provjerite okruženje kako biste bili sigurni
a) Vodeüe linije širine vozila (žute)
Vodeüe linije služe kao referenca za približnu širinu vozila.
b) Smjernice za udaljenost
Te linije za voÿenje pokazuju približnu udaljenost do toþke izmjerene od stražnje strane
vozila (s kraja odbojnika).
Crvene i žute linije oznaþuju toþke udaljenosti od oko 50 cm za crvenu liniju i 100 cm za
žute linije od stražnjeg odbojnika (na sredini svake linije).
OPREZ
Vodeće linije na zaslonu su fiksne linije. One se ne sinkroniziraju s okretanjem upravljača koje
obavlja vozač. Uvijek pri vožnji unatrag pazite i vlastitim očima provjerite stanje područja na
stražnjoj strani vozila i u okolini vozila.
Tijekom vožnje
Monitor za stražnji prikaz
4-279

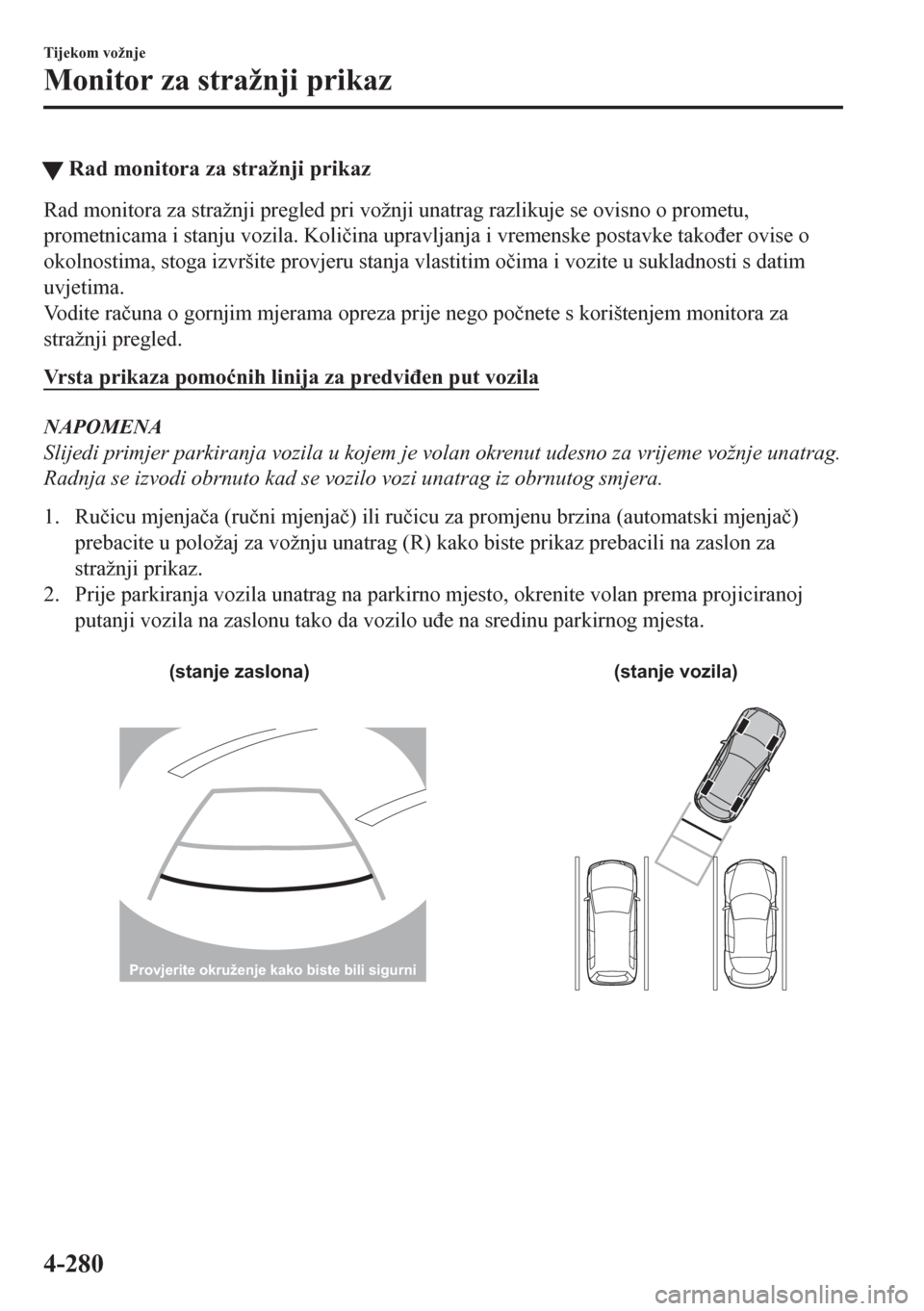

tRad monitora za stražnji prikaz
Rad monitora za stražnji pregled pri vožnji unatrag razlikuje se ovisno o prometu,
prometnicama i stanju vozila. Koliþina upravljanja i vremenske postavke takoÿer ovise o
okolnostima, stoga izvršite provjeru stanja vlastitim oþima i vozite u sukladnosti s datim
uvjetima.
Vodite raþuna o gornjim mjerama opreza prije nego poþnete s korištenjem monitora za
stražnji pregled.
Vrsta prikaza pomoünih linija za predviÿen put vozila
NAPOMENA
Slijedi primjer parkiranja vozila u kojem je volan okrenut udesno za vrijeme vožnje unatrag.
Radnja se izvodi obrnuto kad se vozilo vozi unatrag iz obrnutog smjera.
1. Ruþicu mjenjaþa (ruþni mjenjaþ) ili ruþicu za promjenu brzina (automatski mjenjaþ)
prebacite u položaj za vožnju unatrag (R) kako biste prikaz prebacili na zaslon za
stražnji prikaz.
2. Prije parkiranja vozila unatrag na parkirno mjesto, okrenite volan prema projiciranoj
putanji vozila na zaslonu tako da vozilo uÿe na sredinu parkirnog mjesta.

(stanje zaslona) (stanje vozila)
Provjerite okruženje kako biste bili sigurni
Tijekom vožnje
Monitor za stražnji prikaz
4-280

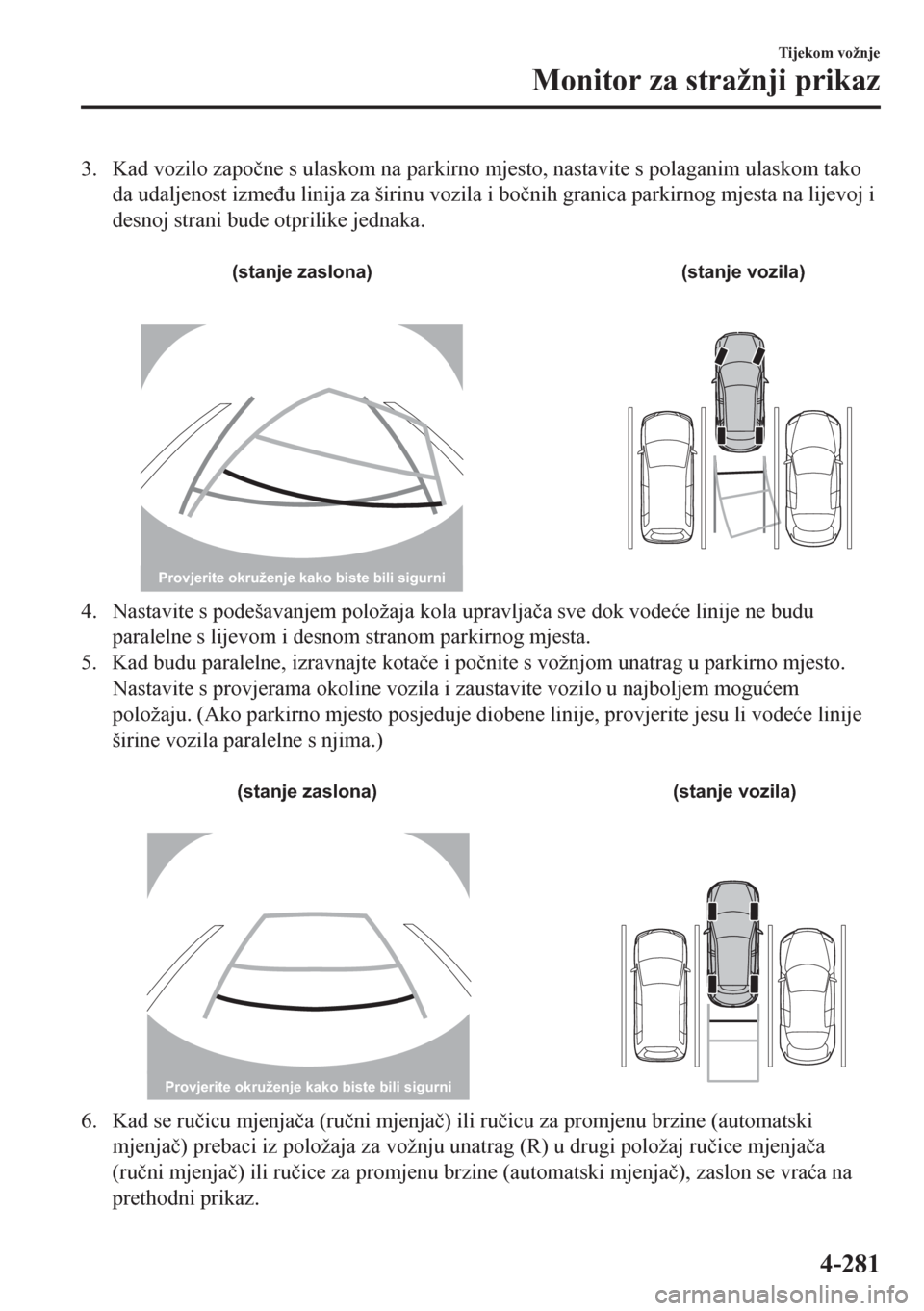

3. Kad vozilo zapoþne s ulaskom na parkirno mjesto, nastavite s polaganim ulaskom tako
da udaljenost izmeÿu linija za širinu vozila i boþnih granica parkirnog mjesta na lijevoj i
desnoj strani bude otprilike jednaka.

(stanje zaslona) (stanje vozila)
Provjerite okruženje kako biste bili sigurni
4. Nastavite s podešavanjem položaja kola upravljaþa sve dok vodeüe linije ne budu
paralelne s lijevom i desnom stranom parkirnog mjesta.
5. Kad budu paralelne, izravnajte kotaþe i poþnite s vožnjom unatrag u parkirno mjesto.
Nastavite s provjerama okoline vozila i zaustavite vozilo u najboljem moguüem
položaju. (Ako parkirno mjesto posjeduje diobene linije, provjerite jesu li vodeüe linije
širine vozila paralelne s njima.)

(stanje zaslona) (stanje vozila)
Provjerite okruženje kako biste bili sigurni
6. Kad se ruþicu mjenjaþa (ruþni mjenjaþ) ili ruþicu za promjenu brzine (automatski
mjenjaþ) prebaci iz položaja za vožnju unatrag (R) u drugi položaj ruþice mjenjaþa
(ruþni mjenjaþ) ili ruþice za promjenu brzine (automatski mjenjaþ), zaslon se vraüa na
prethodni prikaz.
Tijekom vožnje
Monitor za stražnji prikaz
4-281

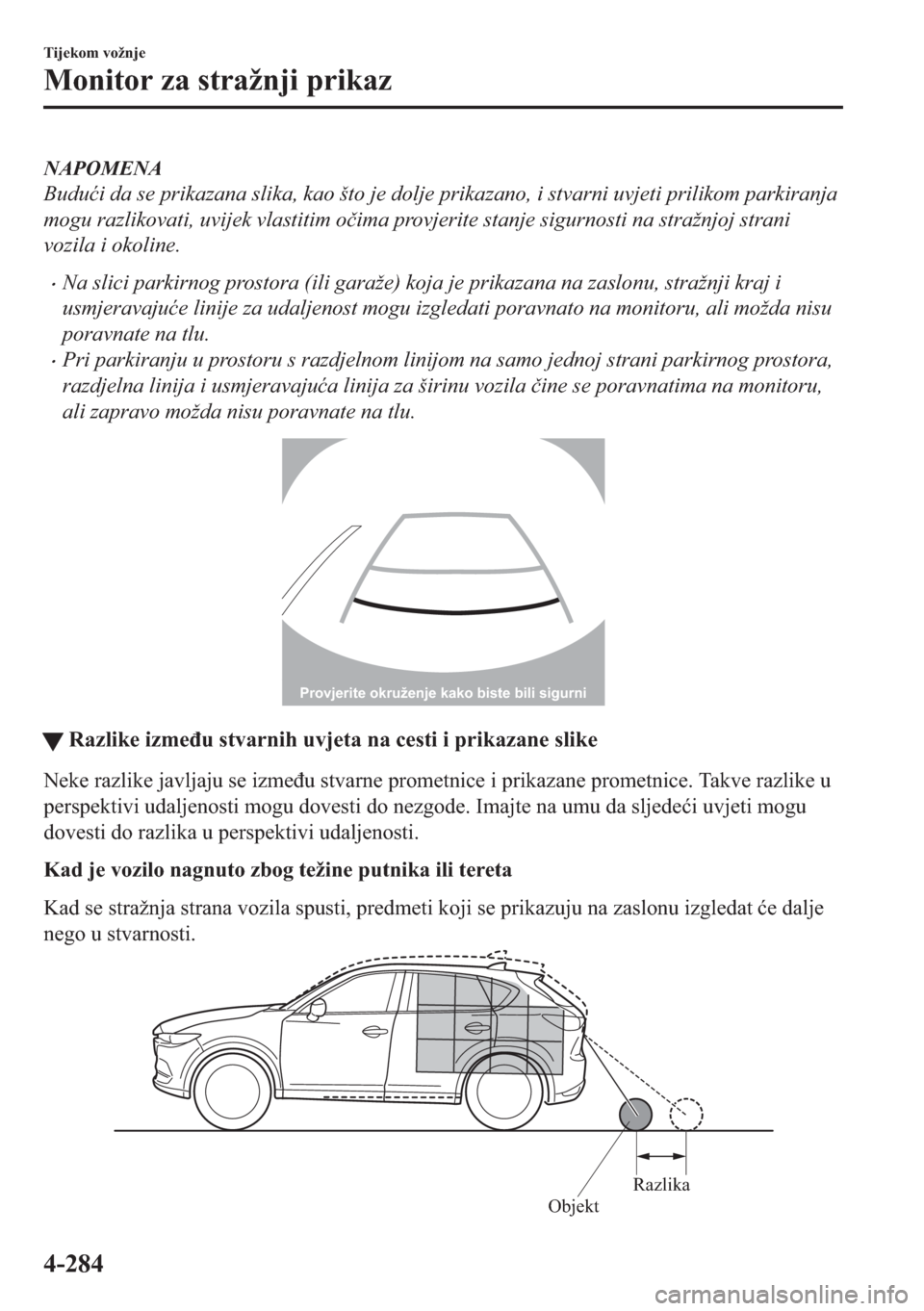

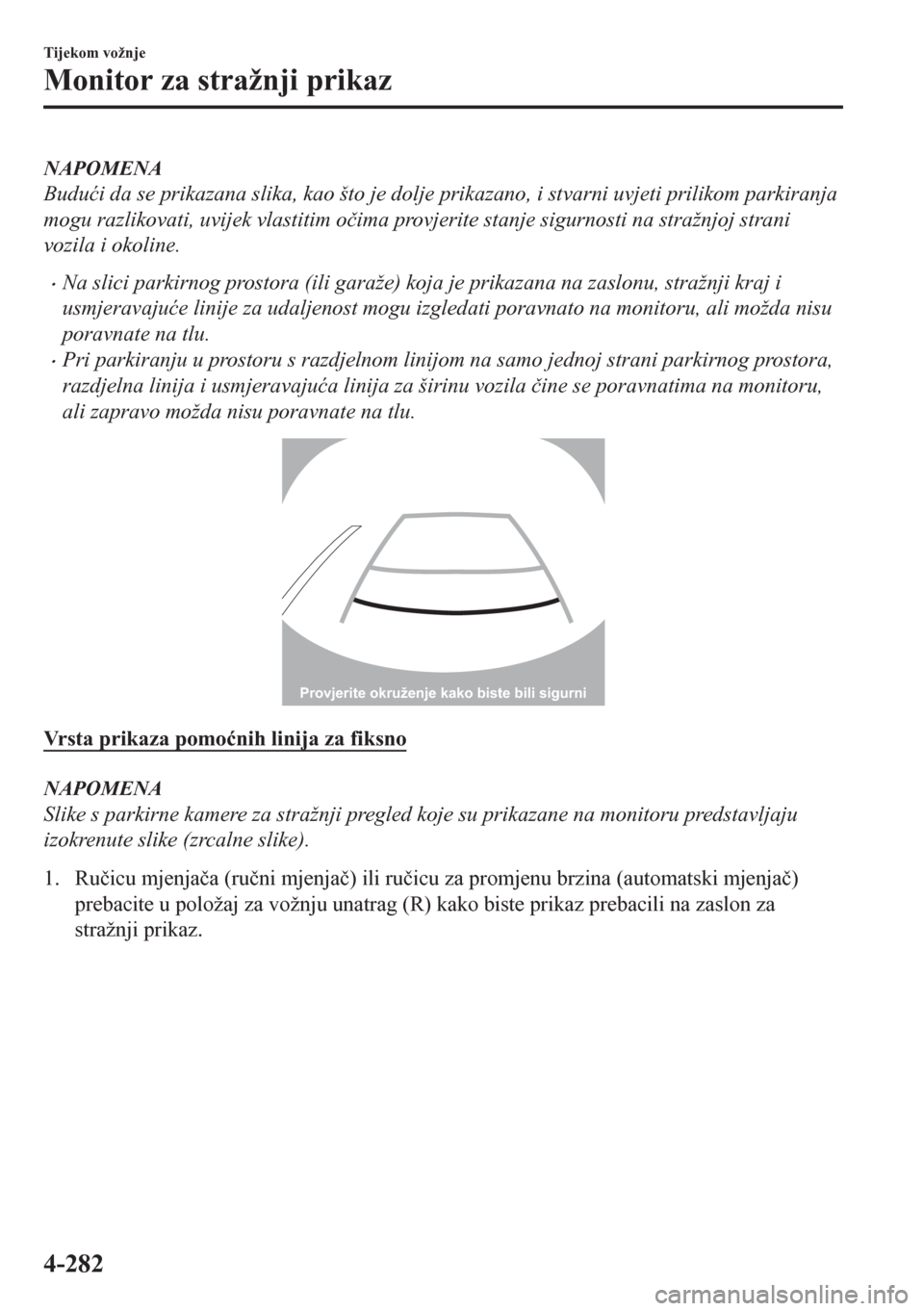

NAPOMENA
Buduüi da se prikazana slika, kao što je dolje prikazano, i stvarni uvjeti prilikom parkiranja
mogu razlikovati, uvijek vlastitim oþima provjerite stanje sigurnosti na stražnjoj strani
vozila i okoline.
•Na slici parkirnog prostora (ili garaže) koja je prikazana na zaslonu, stražnji kraj i
usmjeravajuüe linije za udaljenost mogu izgledati poravnato na monitoru, ali možda nisu
poravnate na tlu.
•Pri parkiranju u prostoru s razdjelnom linijom na samo jednoj strani parkirnog prostora,
razdjelna linija i usmjeravajuüa linija za širinu vozila þine se poravnatima na monitoru,
ali zapravo možda nisu poravnate na tlu.
Provjerite okruženje kako biste bili sigurni
Vrsta prikaza pomoünih linija za fiksno
NAPOMENA
Slike s parkirne kamere za stražnji pregled koje su prikazane na monitoru predstavljaju
izokrenute slike (zrcalne slike).
1. Ruþicu mjenjaþa (ruþni mjenjaþ) ili ruþicu za promjenu brzina (automatski mjenjaþ)
prebacite u položaj za vožnju unatrag (R) kako biste prikaz prebacili na zaslon za
stražnji prikaz.
Tijekom vožnje
Monitor za stražnji prikaz
4-282

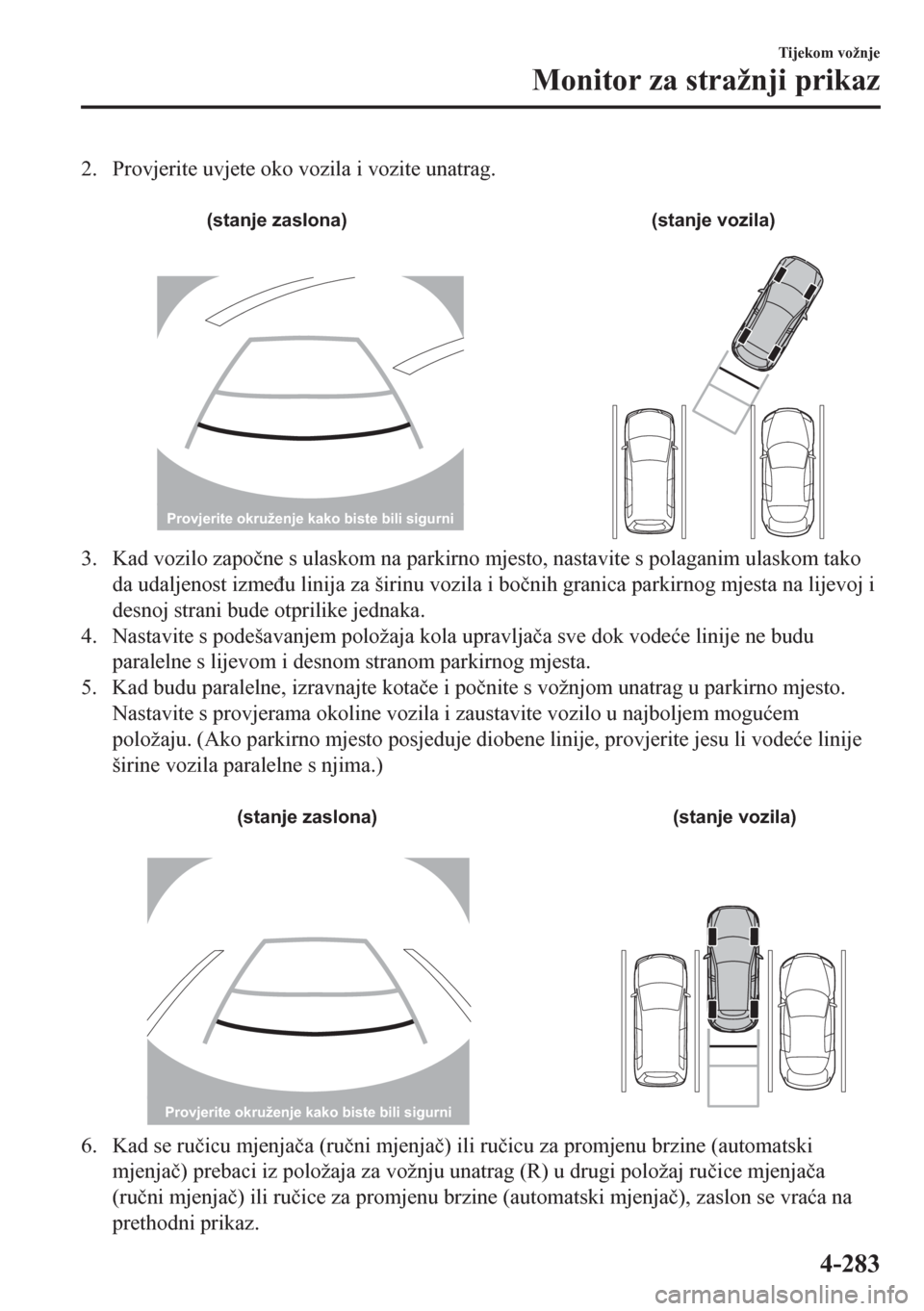

2. Provjerite uvjete oko vozila i vozite unatrag.

(stanje zaslona) (stanje vozila)
Provjerite okruženje kako biste bili sigurni
3. Kad vozilo zapoþne s ulaskom na parkirno mjesto, nastavite s polaganim ulaskom tako
da udaljenost izmeÿu linija za širinu vozila i boþnih granica parkirnog mjesta na lijevoj i
desnoj strani bude otprilike jednaka.
4. Nastavite s podešavanjem položaja kola upravljaþa sve dok vodeüe linije ne budu
paralelne s lijevom i desnom stranom parkirnog mjesta.
5. Kad budu paralelne, izravnajte kotaþe i poþnite s vožnjom unatrag u parkirno mjesto.
Nastavite s provjerama okoline vozila i zaustavite vozilo u najboljem moguüem
položaju. (Ako parkirno mjesto posjeduje diobene linije, provjerite jesu li vodeüe linije
širine vozila paralelne s njima.)

(stanje zaslona) (stanje vozila)
Provjerite okruženje kako biste bili sigurni
6. Kad se ruþicu mjenjaþa (ruþni mjenjaþ) ili ruþicu za promjenu brzine (automatski
mjenjaþ) prebaci iz položaja za vožnju unatrag (R) u drugi položaj ruþice mjenjaþa
(ruþni mjenjaþ) ili ruþice za promjenu brzine (automatski mjenjaþ), zaslon se vraüa na
prethodni prikaz.
Tijekom vožnje
Monitor za stražnji prikaz
4-283

NAPOMENA
