tSustav za kontrolu emisija (SKYACTIV-D 2.2)
Vozilo je opremljeno sustavom za kontrolu emisije (katalizator i sustav za selektivno
kataliti þko smanjenje (SCR)
*1 dijelovi su ovog sustava) koji omogu üuje vozilu
zadovoljavanje postoje üih zahtjeva za emisije ispušnih plinova.
*1 SCR sustav predvi ÿen je za smanjenje koli þine duši þnog oksida (NOx) u ispušnim
plinovima te za pro þiš üavanje ispušnih plinova ubrizgavanjem teku üine AdBlue
® u njih.
Više pojedinosti potražite u Sustav za selektivnu kataliti þku redukciju (SCR) (stranica
4-270).
Više o katalizatoru
UPOZORENJE
Nikad ne parkirajte iznad ili u blizini nečeg zapaljivog:
Opasno je parkiranje iznad ili u blizini zapaljivih tvari, kao što je suha trava. Čak i uz isključeni
motor, ispušni sustav ostaje vrlo vruć nakon normalnog korištenja i može zapaliti sve što je
zapaljivo. Požar koji se razvije može dovesti do ozbiljne ili smrtne ozljede.
OPREZ
Zanemarivanje sljedećih mjera opreza može uzrokovati nakupljanje olova u katalizatoru ili
jako zagrijavanje katalizatora. Bilo što od navedenoga oštetit će katalizator i uzrokovati
slabu efikasnost.
¾Ne vozite Mazdu uz bilo koji znak neispravnosti motora.
¾Ne spuštajte se niz strminu s isključenim paljenjem.
¾Ne spuštajte se niz vrlo strme kosine u brzini s isključenim paljenjem.
¾Ne koristite motor u praznom hodu s visokom brzinom vrtnje duže od 2 minute.
¾Ne dirajte neovlašteno sustav za kontrolu emisije. Sve preglede i sva podešavanja mora
obaviti kvalificirani tehničar.
¾Ne pokrećite vozilo guranjem ili vučom.
Prije vožnje
Gorivo i ispušni plinovi
3-36
Page 119 of 819
Više o sustavu SCR
UPOZORENJE
Pazite da ne ostanete bez tekućine AdBlue®. Ako se tekućina AdBlue® u potpunosti istroši,
sustav SCR neće raditi kako treba:
Ako vozilo ostane bez tekućine AdBlue
®, brzina vozila će se postupno ograničavati kako bi se
spriječilo izbacivanje zagađivača u ispušnom plinu. Kada udaljenost s preostalom tekućinom
dođe do 0 km u završnoj fazi, motor se neće moći iznova pokrenuti. Pri dopunjavanju sustava
za AdBlue
®, zatražite savjet stručnog servisera, preporučujemo ovlaštenog Mazdinog
servisera.
OPREZ
Upotrebljavajte Mazdin originalni proizvod ili proizvod koji je sukladan s ISO22241-1 za
AdBlue
®. Ako se upotrebljava nekompatibilna tekućina AdBlue®, SCR sustav neće moći raditi
kako treba. Pored toga, upotreba nekompatibilne tekućine AdBlue
® može vas izložiti globama
i kaznama. Za preporučeni AdBlue
® obratite se najbližem stručnom serviseru, preporučujemo
ovlaštenog Mazdinog servisera.
NAPOMENA
•Kada udaljenost s preostalom teku üinom iznosi 1.400 km ili manje dok se prikazuje signal
upozorenja za AdBlue
®, uklju þit üe se signal upozorenja za sustav SCR i ograni þit üe se
brzina vozila. Pored toga, ako postoji problem sa sustavom SCR/ teku üinom AdBlue
® i
udaljenost s preostalom teku üinom iznosi 700 km ili manje, svjetlosno upozorenje za SCR
üe treperiti i ograni þit üe se brzina vozila.
•Teku üina AdBlue® treba se redovito dopunjavati u skladu s podacima planiranog
održavanja. Ako se prikazuje se poruka upozorenja na zaslonu s više podataka ili trep üe
svjetlosno upozorenje za SCR, zatražite savjet stru þnog servisera, preporu þujemo
ovlaštenog Mazdinog servisera.
•Uobi þajeno je da vozilo prije ÿe oko 12.000 km prije dopunjavanja teku üine AdBlue®.
Prije vožnje
Gorivo i ispušni plinovi
3-37
Page 189 of 819
Zaslon za prikaz više podataka*
Prekidač INFO Zaslon za prikaz više podataka
Zaslon za prikaz više podataka pokazuje sljede üe informacije.
•Broja þ kilometara
•Mjera þ prije ÿenog puta
•Mjera þ temperature rashladnog sredstva motora
•Mjera þ goriva
•Vanjska temperatura
•Udaljenost s preostalim gorivom
•Prosje þna potrošnja goriva
•Trenuta þna potrošnja goriva
•Kontrola održavanja (bez sustava za selektivnu kataliti þku redukciju (SCR))
•Prikaz preostale koli þine teku üine AdBlue® i maksimalne udaljenosti vožnje (sa sustavom
za selektivnu kataliti þku redukciju (SCR))
•Prikaz nadzora mrtvoga kuta (BSM)
•Prikaz sustava podrške za odre ÿivanje udaljenosti (DRSS)
•Prikaz sustava Mazda radarski tempomat s funkcijom Stop & Go (MRCC s funkcijom
Stop & Go)
•Prikaz Mazda radarskog tempomata (MRCC)
•Prikaz sustava pomo üi za održavanje u traci (LAS) i sustava upozorenja za napuštanje
trake (LDWS)
•Zaslon podesivog limitatora brzine (ASL)
•Prikaz tempomata
•Alarm za brzinu vozila
•Poruka upozorenja
Tijekom vožnje
Plo þa s instrumentima i prikaz
*Neki modeli.4-33
Page 190 of 819
Zaslonski sadržaj mijenja se svaki put kada pritisnete prekida þ INFO.
Pritisnite prekidač INFO
Pritisnite prekidač INFO
Pritisnite prekidač INFO
Pritisnite prekidač INFO
Pritisnite prekidač INFO Pritisnite prekidač INFO
Trenutačna potrošnja
goriva, Mjerač
prijeđenog puta A,
Prosječna potrošnja
goriva, Vanjska
temperatura, Brojač
kilometara, Mjerač
goriva
Trenutačna potrošnja
goriva, Mjerač
prijeđenog puta B,
Prosječna potrošnja
goriva, Vanjska
temperatura, Brojač
kilometara, Mjerač
goriva
Mjerač temperature
rashladnog sredstva
motora, kontrola
održavanja, vanjska
temperatura, mjerač
kilometara, mjerač
gorivaZaslon i-ACTIVSENSE,
Vanjska temperatura,
Mjerač kilometara,
Mjerač goriva Poruka upozorenja,
vanjska temperatura,
mjerač kilometara,
mjerač goriva *3
*1
*2
*3: prikazano samo u slučaju upozorenja. *1: Bez sustava za selektivnu
katalitičku redukciju (SCR)
*2: Sa sustavom za selektivnu
katalitičku redukciju (SCR)
Mjerač temperature
rashladnog sredstva
motora, maksimalna
udaljenost s preostalom
količinom AdBlue
®,
vanjska temperatura,
mjerač kilometara,
mjerač goriva
Mjerač temperature
rashladnog sredstva
motora, udaljenost s
preostalim gorivom,
vanjska temperatura,
mjerač kilometara,
mjerač goriva
PUT A
Držite pritisnuto INFO radi
PONOVNOG POSTAVLJANJA
PUT B
Držite pritisnuto INFO radi
PONOVNOG POSTAVLJANJA
SLJEDEĆI SERVIS24 mjeseca
AdBlue® treba
napuniti za
Neispravan rad
sustava vozila
Raspon
Tijekom vožnje
Plo þa s instrumentima i prikaz
4-34
Page 196 of 819
tZaslon za prikaz preostale koli þine
teku üine AdBlue
® i maksimalne
udaljenosti vožnje
*
Prikaz preostale koli þine teku üine
AdBlue
® i udaljenosti s preostalom
teku üinom prikazuje se kada se uklju þi
paljenje.
AdBlue® treba
napuniti za
Ako je preostala koli þina teku üine
AdBlue
® niska ili postoji problem sa
sustavom za selektivnu kataliti þku
redukciju (SCR) i kada je manja
maksimalna udaljenost s preostalom
teku üinom, indikacija udaljenosti s
preostalom teku üinom üe se stalno
prikazivati.
PUT A
Držite pritisnuto INFO radi
PONOVNOG POSTAVLJANJAl / 100 km
Ako je preostala koli þina teku üine
AdBlue
® niska ili postoji problem sa
sustavom SCR, svjetlosno upozorenje za
SCR üe se uklju þiti/treperiti i prikazivat üe
se poruka upozorenja.
Pogledajte signalizaciju sustava za
selektivnu kataliti þku redukciju (SCR) na
stranici 4-271.
ttPrikaz nadzora mrtvoga kuta
(BSM)
Prikazuje stanje sustava.
Pogledajte Nadzor mrtvog kuta (BSM) na
stranici 4-128.
ttPrikaz sustava podrške za
odre ÿivanje udaljenosti (DRSS)
*
Prikazuje udaljenost izme ÿu vašeg vozila i
vozila ispred vas.
Pogledajte Sustav podrške za odre ÿivanje
udaljenosti (DRSS) na str. 4-141.
Tijekom vožnje
Plo þa s instrumentima i prikaz
4-40*Neki modeli.
Page 426 of 819

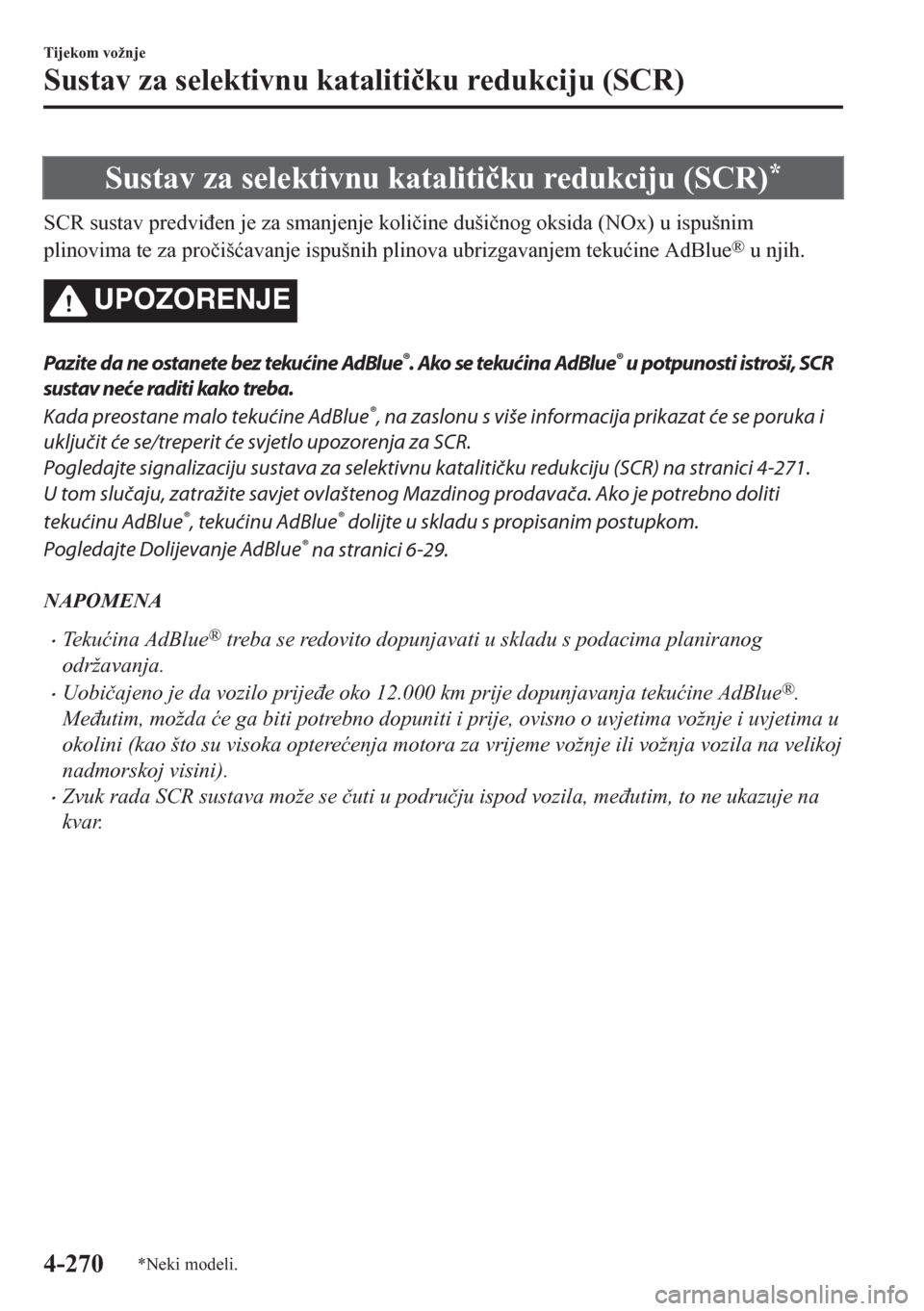

Sustav za selektivnu kataliti þku redukciju (SCR)*
SCR sustav predvi ÿen je za smanjenje koli þine duši þnog oksida (NOx) u ispušnim
plinovima te za pro þiš üavanje ispušnih plinova ubrizgavanjem teku üine AdBlue
® u njih.
UPOZORENJE
Pazite da ne ostanete bez tekućine AdBlue®. Ako se tekućina AdBlue® u potpunosti istroši, SCR
sustav neć e raditi kako treba.
Kada preostane malo tekućine AdBlue
®, na zaslonu s više informacija prikazat će se poruka i
uključit će se/treperit će svjetlo upozorenja za SCR.
Pogledajte signalizaciju sustava za selektivnu katalitičku redukciju (SCR) na stranici 4-271.
U tom slučaju, zatražite savjet ovlaštenog Mazdinog prodavača. Ako je potrebno doliti
tekućinu AdBlue
®, tekućinu AdBlue® dolijte u skladu s propisanim postupkom.
Pogledajte Dolijevanje AdBlue
® na stranici 6-29.
NAPOMENA
•Teku üina AdBlue® treba se redovito dopunjavati u skladu s podacima planiranog
održavanja.
•Uobi þajeno je da vozilo prije ÿe oko 12.000 km prije dopunjavanja teku üine AdBlue®.
Me ÿutim, možda üe ga biti potrebno dopuniti i prije, ovisno o uvjetima vožnje i uvjetima u
okolini (kao što su visoka optere üenja motora za vrijeme vožnje ili vožnja vozila na velikoj
nadmorskoj visini).
•Zvuk rada SCR sustava može se þuti u podru þju ispod vozila, me ÿutim, to ne ukazuje na
kvar.
Tijekom vožnje
Sustav za selektivnu kataliti þku redukciju (SCR)
4-270*Neki modeli.
Page 427 of 819

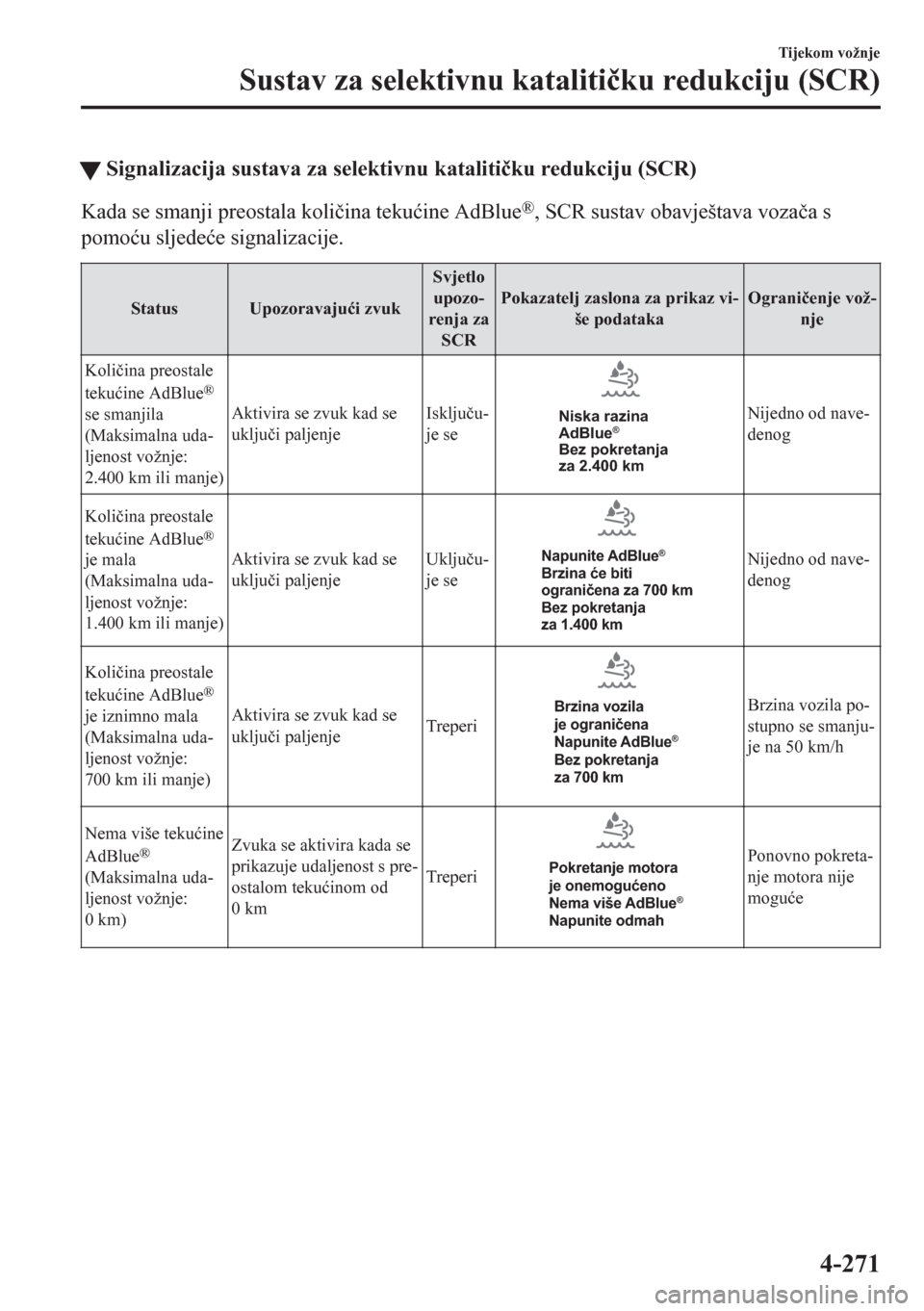

tSignalizacija sustava za selektivnu kataliti þku redukciju (SCR)
Kada se smanji preostala koli þina teku üine AdBlue®, SCR sustav obavještava voza þa s
pomo üu sljede üe signalizacije.
Status Upozoravaju üi zvukSvjetlo
upozo-
renja za
SCRPokazatelj zaslona za prikaz vi-
še podatakaOgrani þenje vož-
nje
Koli þina preostale
teku üine AdBlue
®
se smanjila
(Maksimalna uda-
ljenost vožnje:
2.400 km ili manje)Aktivira se zvuk kad se
uklju þi paljenjeIsklju þu-
je seNiska razina
AdBlue®Bez pokretanja
za 2.400 km
Nijedno od nave-
denog
Koli þina preostale
teku üine AdBlue
®
je mala
(Maksimalna uda-
ljenost vožnje:
1.400 km ili manje)Aktivira se zvuk kad se
uklju þi paljenjeUklju þu-
je seNapunite AdBlue®
Brzina će biti
ograničena za 700 km
Bez pokretanja
za 1.400 kmNijedno od nave-
denog
Koli þina preostale
teku üine AdBlue
®
je iznimno mala
(Maksimalna uda-
ljenost vožnje:
700 km ili manje)Aktivira se zvuk kad se
uklju þi paljenjeTreperiBrzina vozila
je ograničena
Napunite AdBlue
®
Bez pokretanja
za 700 km
Brzina vozila po-
stupno se smanju-
je na 50 km/h
Nema više teku üine
AdBlue
®
(Maksimalna uda-
ljenost vožnje:
0 km)Zvuka se aktivira kada se
prikazuje udaljenost s pre-
ostalom teku üinom od
0 kmTreperiPokretanje motora
je onemogućeno
Nema više AdBlue
®
Napunite odmah
Ponovno pokreta-
nje motora nije
mogu üe
Tijekom vožnje
Sustav za selektivnu kataliti þku redukciju (SCR)
4-271
Page 615 of 819

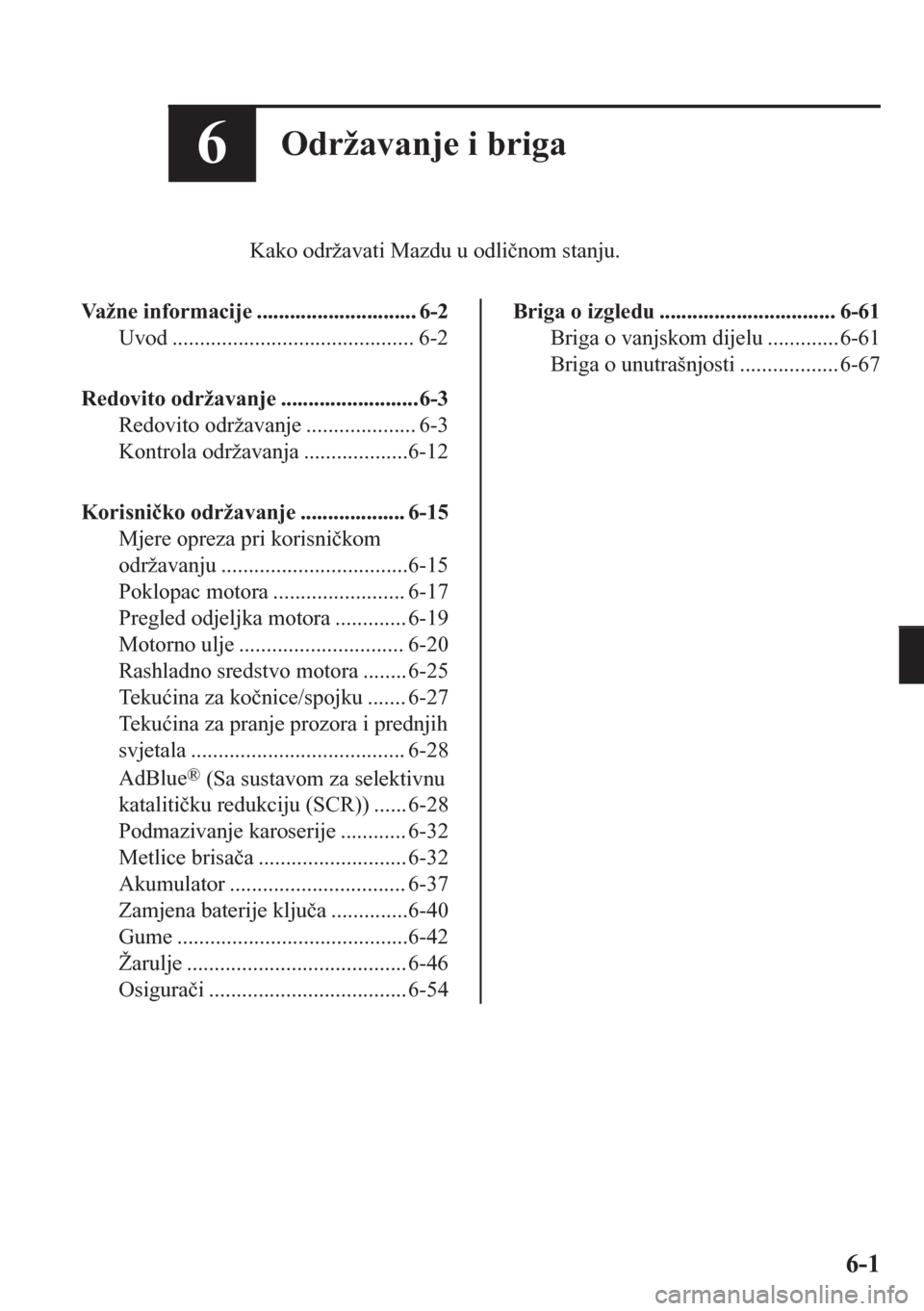

6Održavanje i briga
Kako održavati Mazdu u odli þnom stanju.
Važne informacije ............................. 6-2
Uvod ............................................ 6-2
Redovito održavanje .........................6-3
Redovito održavanje .................... 6-3
Kontrola održavanja ...................6-12
Korisni þko održavanje ................... 6-15
Mjere opreza pri korisni þkom
održavanju ..................................6-15
Poklopac motora ........................ 6-17
Pregled odjeljka motora ............. 6-19
Motorno ulje .............................. 6-20
Rashladno sredstvo motora ........ 6-25
Te k u üina za ko þnice/spojku ....... 6-27
Te k u üina za pranje prozora i prednjih
svjetala ....................................... 6-28
AdBlue
® (Sa sustavom za selektivnu
kataliti þku redukciju (SCR)) ...... 6-28
Podmazivanje karoserije ............ 6-32
Metlice brisa þa ........................... 6-32
Akumulator ................................ 6-37
Zamjena baterije klju þa ..............6-40
Gume ..........................................6-42
Žarulje ........................................ 6-46
Osigura þi .................................... 6-54
Briga o izgledu ................................ 6-61
Briga o vanjskom dijelu ............. 6-61
Briga o unutrašnjosti .................. 6-67
6-1
Page 617 of 819
Redovito održavanje
NAPOMENA
Nakon propisanog razdoblja nastavite obavljati potrebno održavanje u preporu þenim
intervalima.
Kontrola sustava za ispušne plinove i povezanih sustava
Sustavi paljenja i goriva jako su važni za sustav kontrole ispušnih plinova i u þinkovitost
rada motora. Ne dirajte ih neovlašteno.
Sve preglede i prilagodbe mora napraviti stru þni serviser, preporu þujemo ovlaštenog
Mazdina servisera.
tEuropa
Moj Mazda servis
Moja Mazda servis je zna þajka pra üenja održavanja koja vas upozorava na potrebe
održavanja uklju þivanjem signalnog svijetla klju þa i/ili prikazivanjem posebne poruke
na plo þi s instrumentima.
U svakom slu þaju, svako održavanje mora se izvršiti svakih 20.000 km ili 12 mjeseci
nakon prethodnog održavanja, ovisno o tome što se od tri doga ÿaja (20.000 km, 12
mjeseci ili zaslon / pokazatelj klju þa) najprije pojavi.
Održavanje 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12.
SKYACTIV-G 2.0, SKYACTIV-G 2.5
Svje üice
*1Zamijenite svakih 120.000 km.
Filtar zraka
*2RRRR
Vodovi i crijeva za gorivo P P P P P P
Sustav za isparavanje (ako je ugra ÿen) PPPP
Motorno ulje i filtar
*3*4RRRRRRRRRRRR
SKYACTIV-D 2.2
Ulje i filtar motornog uljaOsim Ukraji-
ne
*3*4*6RRRRRRRRRRRR
Ukrajina
*5*6Zamijenite svakih 10.000 km ili 12 mjeseci.
Vodovi i crijeva za gorivoOsim UkrajinePPPPPP
Ukrajina PPPPPPPPPPPP
Filtar goriva R R R R
Filtar zraka
*2CCRCCRCCRCCR
Otopina uree (AdBlue
®) za SCR sustav*7 *7 *8 *7 *7 *8 *7 *7 *8 *7 *7 *8
SKYACTIV-G 2.0, SKYACTIV-G 2.5, SKYACTIV-D 2.2
Pogonsko remenje
*9PPPP
Rashladni sustav P P P P P P
Održavanje i briga
Redovito održavanje
6-3
Page 619 of 819
b) Vožnja u prašnjavim uvjetima
c) Duži periodi rada u praznom hodu ili niskoj brzini vrtnje
Kad se odabere fleksibilno održavanje, vozilo izra þunava trajanje preostalog ulja na temelju uvjeta rada motora
i daje vam do znanja kad je potrebna zamjena ulja uklju þivanjem svjetla s oznakom klju þa za odvijanje na
plo þi s instrumentima.
Ponovno postavite podatke o motornom ulju nakon svake promjene motornog ulja, bez obzira na prikaz
signalnog svjetla za poruku / klju þ za odvijanje.
*4 Ako se vozilo naro þito koristi u bilo kojem od sljede üih uvjeta, zamijenite motorno ulje i uljni filtar svakih
10.000 km ili þeš üe.
a) Svrha upotrebe vozila je policijski automobil, taksi ili vozilo u autoškoli.
b) Vožnja u prašnjavim uvjetima
c) Duži periodi rada u praznom hodu ili niskoj brzini vrtnje
d) Dugotrajna vožnja pri niskim temperaturama ili þesta vožnja samo na kratkim udaljenostima
e) Vožnja u ekstremno toplim uvjetima
f) Neprestana vožnja u planinskim uvjetima
*5 Ako se vozilo naro þito koristi u bilo kojem od sljede üih uvjeta, zamijenite motorno ulje i uljni filtar svakih
5.000 km ili 6 mjeseci.
a) Svrha upotrebe vozila je policijski automobil, taksi ili vozilo u autoškoli.
b) Vožnja u prašnjavim uvjetima
c) Duži periodi rada u praznom hodu ili niskoj brzini vrtnje
d) Dugotrajna vožnja pri niskim temperaturama ili þesta vožnja samo na kratkim udaljenostima
e) Vožnja u ekstremno toplim uvjetima
f) Neprestana vožnja u planinskim uvjetima
*6 Za SKYACTIV-D 2.2, ponovno postavite podatke o motornom ulju nakon svake promjene motornog ulja, bez
obzira na prikaz signalnog svjetla za poruku / klju þ za odvijanje.
*7 Dopunite novom teku üinom AdBlue® u spremniku za ureu.*8 Ako se godišnje prelazi više od 10.000 km, dopunite s novom teku üinom AdBlue® u spremniku.
Ako se godišnje prelazi manje od 10.000 km, ispraznite spremnik i zatim ga napunite novom teku üinom
AdBlue
®.*9Tako ÿer pregledajte pogonske remene klima-ure ÿaja, ako je u opremi.
Ako se vozilo prvenstveno upotrebljava u bilo kojem od sljede üih radnih uvjeta, pregledajte pogonsko remenje
svakih 20.000 km ili 12 mjeseci.
a) Vožnja u prašnjavim uvjetima
b) Duži periodi rada u praznom hodu ili niskoj brzini vrtnje
c) Dugotrajna vožnja pri niskim temperaturama ili þesta vožnja samo na kratkim udaljenostima
d) Vožnja u ekstremno toplim uvjetima
e) Neprestana vožnja u planinskim uvjetima
*10 Preporu þuje se upotreba sredstva FL-22 prilikom izmjene rashladnog sredstva motora. Uporaba nekog drugog
rashladnog sredstva motora osim FL-22 može prouzro þiti zna þajno ošte üenje motora i sustava za hla ÿenje.
*11 Provjerite razinu elektrolita u akumulatorskoj teku üini, njezinu relativnu gusto üu i vanjski izgled akumulatora.
Akumulatori zatvorenog tipa zahtijevaju samo provjeru vanjskog izgleda.
*12 Kod pretjerane uporabe ko þnica (na primjer, kod vožnje u teškim uvjetima ili u planinama) ili ako se vozilo
koristi u ekstremno vlažnim klimatskim uvjetima, mijenjajte sredstvo za ko þnice svake godine.
*13 Ako se ovaj dio uroni u vodu, mora se obaviti zamjena ulja.*14 Rotiranje guma preporu þuje se svakih 10.000 km.*15 Provjerite rok trajanja teku üine za popravak guma svake godine prilikom periodi þnog održavanja. Zamijenite
bocu teku üine za popravak guma novom prije nego istekne rok trajanja.
Održavanje i briga
Redovito održavanje
6-5
