Val av körläge*
Val av körläge är ett system för att ställa in bilens körläge. När sportläget är valt kommer
bilen att svara snabbare vid gaspådrag. Detta ger en snabbare acceleration som kan behövas
för att på ett säkert sätt göra manövrar såsom filbyten, vid motorvägspåfarter, eller köra om
andra fordon.
VIKTIGT
Använd inte sportläget vid körning på hala vägar, exempelvis regnvåta eller snöbelagda
vägar. Det kan ge upphov till slirning.
OBS
•När sportläget är valt kommer bilen att köras med högre motorvarvtal vilket leder till en
högre bränsleförbrukning. Mazda rekommenderar att stänga av sportläge vid normal
körning.
•Körläget kan inte ändras i följande situationer:
•ABS/TCS/DSC arbetar
•Mazda radarfarthållaren med stopp- och körfunktion (MRCC med stopp- och
körfunktion)/Mazda radarfarthållaren (MRCC)/farthållaren är aktiv.
•Ratten vrids häftigt
Under körning
Val av körläge
4-108*Vissa modeller.

tSystemets användning
Kontrollera att LAS- och LDWS
OFF-indikeringslampan i
instrumentgruppen är släckt. När LAS-
och LDWS OFF-indikeringslampan lyser
ska du trycka på knappen och kontrollera
att indikeringslampan slocknar.
LAS- och LDWS-indikeringen (vit) visas
på multiinformationsdisplayen och
systemet går in i viloläge.
(Vit)
Kör mitt i filen när systemet är i
standbyläge. När alla villkor nedan är
uppfyllda kommer LAS- och
LDWS-indikeringen (grön) att visas i
multiinformationsdisplayen och systemet
aktiveras.
(Grön)
•Motorn är igång.
•Hastigheten är högre än cirka 60 km/h.
•Systemet detekterar vita (gula)
körfältslinjer på både höger och vänster
sida.
•Föraren rör på ratten.
•Körfältet är smalt eller brett.

OBS
LAS- och LDWS-indikeringen är vit när
systemet bara detekterar en vit (gul) linje
på vänster eller höger sida och den ändras
till grönt när systemet detekterar vita
(gula) linjer på både vänster och höger
sida.
Detekterar enbart
på vänster eller
höger sidaDetekterar på
både vänster och
höger sida
(Vi t)(Grön)
LAS och LDWS går in i viloläge i
följande fall:
•Systemet kan inte registrera vita (gula)
körfältslinjer.
•Hastigheten är lägre än cirka 60 km/h.
•ABS/TCS arbetar.
•TSC är avstängt.
(Om TCS stängs av när systemet är
aktivt, hörs en varningssignal och
systemet går in i viloläge.)
•Fordonet tar en snäv kurva.
•Bromspedalen är nedtryckt.
•Ratten vrids häftigt.
•Vägens bredd är mycket smal eller bred.
Under körning
i-ACTIVSENSE
4-181

•Något annat genererar ultraljud i närheten av bilen, t.ex. signalhornet på ett annat
fordon, motorljudet från en motorcykel, luftmotståndsljud från ett stort fordon eller
sensorer på något annat fordon.
•Fordonet körs i kraftigt regn eller på vägar med stora vattenpölar som orsakar stänk.
•Kommersiellt tillgängliga kapellstänger eller antenner för radiosändare installerade på
fordonet.
•Fordonet kör i riktning mot en hög eller fyrkantig trottoarkant.
•Ett hinder är för nära sensorn.
•Hinder under stötfångaren kanske inte avkänns. Hinder som är lägre än stötfångaren,
eller tunna hinder som kanske avkänts tidigare, kanske inte längre avkänns när fordonet
närmar sig hindret.
•Följande typer av hinder kanske inte avkänns:
•Tunna föremål som t.ex. rep eller vajrar
•Material som absorberar ljudvågor lätt, t.ex. bomull eller snö
•Vinkelformade föremål
•Mycket höga föremål samt föremål som är breda överst
•Små, korta föremål
•Låt alltid systemet kontrolleras av en expertreparatör. Vi rekommenderar en auktoriserad
Mazdaverkstad om stötfångarna gått emot någonting (även mindre sammanstötningar).
Om sensorerna riktats fel kan de inte känna av hinder.
•Systemet kan ha ett fel om pipsignalen inte fungerar och om indikeringslampan inte tänds
när parkeringssensorerna är påslagna. Anlita en kunnig reparatör. Vi rekommenderar en
auktoriserad Mazda-verkstad.
•Det kan finnas fel i systemet om du kan höra pipsignalen samtidigt som
indikeringslampan blinkar. Anlita en kunnig reparatör. Vi rekommenderar en auktoriserad
Mazda-verkstad.
•Ljudsignalen som indikerar systemfel kanske inte hörs om omgivningstemperaturen är
extremt kall, eller om det finns lera, is eller snö på sensorytan. Ta bort allt främmande
material från sensorytan.
•Vid montering av dragkrok ska du anlita en kunnig reparatör. Vi rekommenderar en
auktoriserad Mazda-verkstad.
Under körning
Parkeringssensorsystem
4-283

BESKRIVNINGSÄKRI-
NGENS
AMPERE-
TA LSKYDDAD KOMPONENT
12 EPB L 20 A Elektrisk parkeringsbroms (EPB) (VÄ)
13AUDIO
DCDC REG30 A
Audiosystem
*
14 FAN GE 30 A
Kylfläkt*
15 ENG.MAIN 40 A Styrsystem för motor
16 ABS/DSC M 50 A ABS, Dynamisk stabilitetskontroll
17 FAN DE 40 A
Kylfläkt
*
18 WIPER 20 A Vindrutetorkare och spolare
19 HEATER 40 A Luftkonditionering
20 ADD FAN GE 30 A
Kylfläkt
*
21 ENGINE.IG1 7,5 A Styrsystem för motor
22 C/U IG1 15 A För skydd av olika kretsar
23 AUDIO2 7,5 A Audiosystem
24 METER2 7,5 A
Instrumentgrupp
*
25 ENGINE3 15 A Styrsystem för motor
26 ENGINE2 15 A Styrsystem för motor
27 ENGINE1 15 A
Styrsystem för motor
*
28 AT 15 A
Styrsystem för växellåda*, tändningslås
29 H/CLEAN 20 A
Strålkastarspolare
*
30 A/C 7,5 A
Luftkonditionering*
31 AT PUMP 15 A
Styrsystem för växellåda*
32 HORN 15 A Signalhorn
33 R.WIPER 15 A Bakrutetorkare
34 H/L HI 20 A Strålkastare helljus
35 ST.HEATER 15 A
Uppvärmd ratt
*
36 FOG 15 A
Dimljus*
377,5 A Styrsystem för motor
38 H/L LOW L 15 A Strålkastare halvljus (VÄ)
39 ENGINE4 15 A
Styrsystem för motor
*
40ŠŠ Š
41 METER1 10 A Instrumentgrupp
42 SRS1 7,5 A Krockkudde
43 BOSE 25 A
Modell utrustad med Bose
®-ljudsystem*
44 AUDIO1 15 A Audiosystem
Underhåll och skötsel
Ägarunderhåll
*Vissa modeller.6-57

BESKRIVNINGSÄKRI-
NGENS
AMPERE-
TA LSKYDDAD KOMPONENT
45 ABS/DSC S 30 A ABS, Dynamisk stabilitetskontroll
46 FUEL PUMP 15 A
Bränslesystem
*
47 FUEL WARM 25 A
Bränslevärmare*
48 TAIL 15 A Bakljus, nummerplåtsbelysning
49SCR2
FUEL PUMP225 A
Bränslesystem
*
50 HAZARD 25 A Varningsblinkers, blinkers, bakljus, positionsljus
51 H/L LOW R 15 A Strålkastare halvljus (HÖ)
52 OUTLET 25 A Tillbehörsuttag
53 STOP 10 A Bromslampor
54 ROOM 15 A Taklampa
Underhåll och skötsel
Ägarunderhåll
6-58*Vissa modeller.

Signal Varning
Varningslampa för elekt-
ronisk bromskraftfördel-
ningOm den elektroniska bromskraftfördelningens styrenhet fastställer att vissa kompo-
nenter fungerar på felaktigt sätt, kan styrenheten samtidigt tända bromssystemets var-
ningslampa och ABS-varningslampan. Problemet finns troligen i det elektroniska
bromskraftfördelningssystemet.
VARNING
Kör inte bilen om både ABS -varningslampan och bromsvarningslampan tänds. Låt bi‐
len bli bogserad till en kunnig reparatör. Vi rekommenderar att en auktoriserad
Mazda-reparatör kontrollerar bromsarna så fort som möjligt:
Det är farligt att köra bilen när bromssystemets varningslampa och ABS-varningslam‐
pan är tända samtidigt.
När båda lamporna är tända kan bakhjulen låsas snabbare vid nödstopp än under
normala omständigheter.
Varningsindikering/
varningslampa för ladd-
ningssystemOm varningslampan tänds under körning är något fel i generatorn eller laddningssys-
temet.
Kör till sidan av vägen och parkera. Anlita en kunnig reparatör. Vi rekommenderar en
auktoriserad Mazda-verkstad.
VIKTIGT
Kör inte bilen när varningslampan för laddningssystemet lyser eftersom motorn kan
stanna utan förvarning.
Motoroljans varnings-
lampaDenna varningslampa visar att motoroljetrycket är lågt.
VIKTIGT
Kör inte motorn om oljetrycket är lågt. Det kan i så fall resultera i omfattande motor‐
skador.
Om lampan tänds eller en varningsindikering visas under körning:
1. Kör till sidan av vägen och parkera på plan mark.
2. Stäng av motorn och vänta i 5 minuter så att oljan rinner tillbaka till oljetråget.
3. Kontrollera oljenivån. (sidan 6-24) Om den är låg ska du fylla på rätt mängd mo-
torolja men var försiktig så att du inte fyller på för mycket.
VIKTIGT
Kör inte motorn om oljenivån är låg. Det kan i så fall resultera i omfattande motor‐
skador.
4. Starta motorn och kontrollera varningslampan.

Om lampan förblir tänd trots att oljenivån är normal eller efter det att oljepåfyllning
skett, måste motorn genast stängas av och bilen bogseras till en kunnig reparatör. Vi
rekommenderar en auktoriserad Mazda-verkstad.
Om det uppstår problem
Varnings-/indikeringslampor och varningsljud
7-32

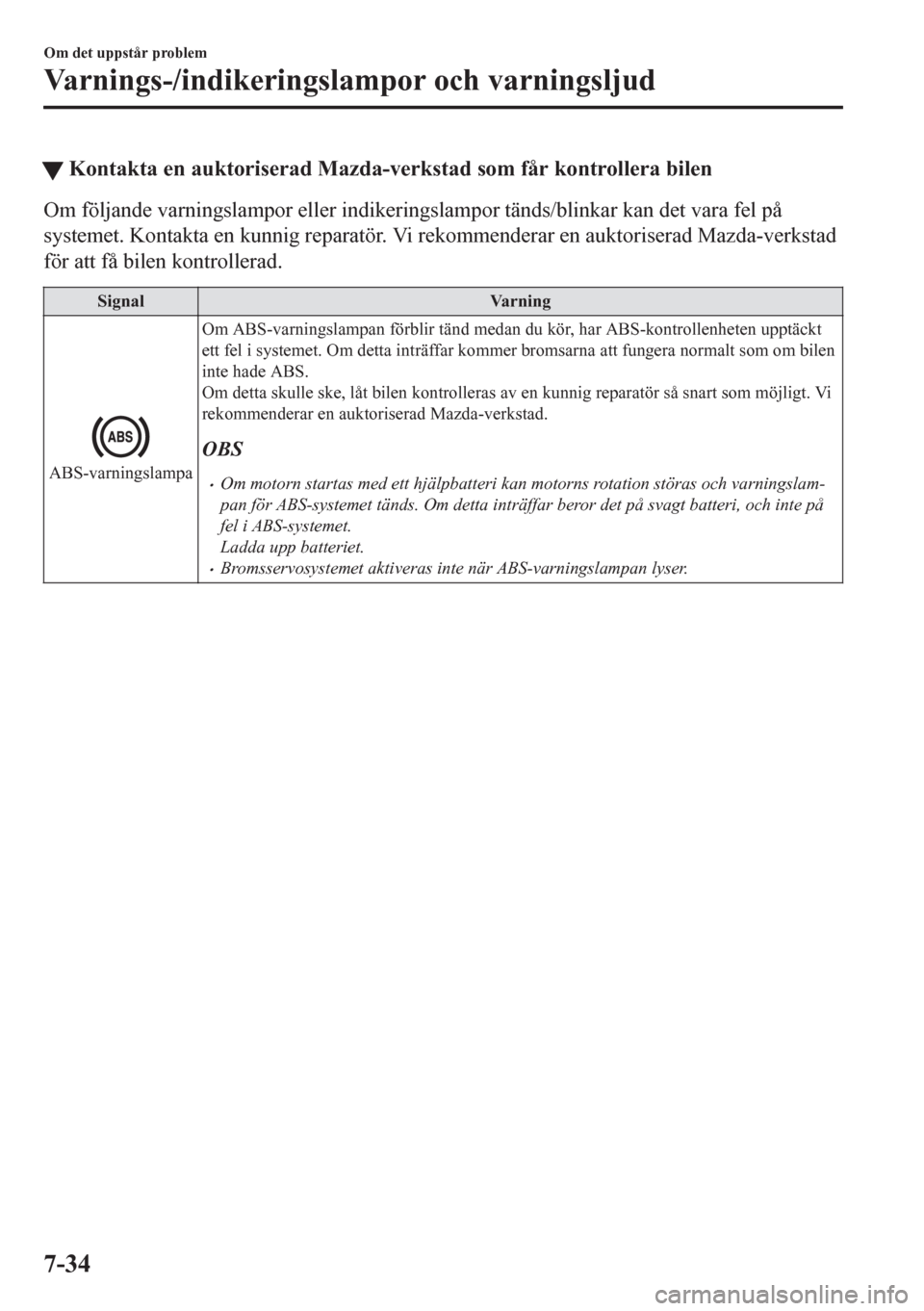

tKontakta en auktoriserad Mazda-verkstad som får kontrollera bilen
Om följande varningslampor eller indikeringslampor tänds/blinkar kan det vara fel på
systemet. Kontakta en kunnig reparatör. Vi rekommenderar en auktoriserad Mazda-verkstad
för att få bilen kontrollerad.
Signal Varning
ABS-varningslampaOm ABS-varningslampan förblir tänd medan du kör, har ABS-kontrollenheten upptäckt
ett fel i systemet. Om detta inträffar kommer bromsarna att fungera normalt som om bilen
inte hade ABS.
Om detta skulle ske, låt bilen kontrolleras av en kunnig reparatör så snart som möjligt. Vi
rekommenderar en auktoriserad Mazda-verkstad.
OBS
•Om motorn startas med ett hjälpbatteri kan motorns rotation störas och varningslam-
pan för ABS-systemet tänds. Om detta inträffar beror det på svagt batteri, och inte på
fel i ABS-systemet.
Ladda upp batteriet.
•Bromsservosystemet aktiveras inte när ABS-varningslampan lyser.
Om det uppstår problem
Varnings-/indikeringslampor och varningsljud
7-34

Extrautrustning som inte är originaldelar och tillbehör
Observera att tekniska förändringar på bilen kan påverka säkerheten. Tekniska förändringar
inkluderar inte bara användning av olämpliga reservdelar utan också tillbehör, beslag eller
fästanordningar, inklusive fälgar och däck.

Originalreservdelar och originaltillbehör från Mazda har konstruerats speciellt för Mazda.
Andra reservdelar och tillbehör än de som nämns ovan har inte granskats och godkänts av
Mazda såvida det inte uttryckligen anges. Vi kan inte intyga lämpligheten hos dessa
produkter. Mazda är inte ansvariga för skador som uppstått efter användning av dessa
produkter.
VARNING
Var mycket försiktig när elektrisk extrautrustning, som mobiltelefoner, walkie-talkie, stereo
och larm, väljs.
Det kan vara farligt om olämplig extrautrustning har monterats eller om monteringen har
gjorts felaktigt. Oumbärliga system kan förstöras vilket kan leda till tjuvstopp, aktivering av
krockkudde (SRS), inaktivering av ABS/TCS/DSC eller brand i bilen.
Mazda frånsäger sig allt ansvar för personskador eller kostnader som kan uppstå i samband
med montering av felaktig utrustning.
Kundinformation
Garanti
8-3

Register
L
Ledljussystem när du kliver ut bilen.........
........................................................... 4-70
Ledljussystem när du närmar dig bilen.....
........................................................... 4-71
Ljudinställning [typ A (utan pekskärm)]
AUX ............................................ 5-29
Bluetooth® ..................................5-36
CD-spelare .................................. 5-26
Felmeddelanden .......................... 5-35
Felsökning ...................................5-69
iPod-läge ..................................... 5-33
Klocka ......................................... 5-22
Kontroller för på och av/volym/
ljud .............................................. 5-20
Radio ........................................... 5-23
Radio (RDS) ............................... 5-23
Röstigenkänning ......................... 5-64
USB .............................................5-30
Ljudinställning [typ B (pekskärm)]
AUX ............................................ 5-91
Bluetooth® ..................................5-98
CD-spelare .................................. 5-85
DAB-radio (Digital Audio
Broadcasting) .............................. 5-83
DVD-spelare ............................... 5-88
Felsökning .................................5-130
Inställningar .............................. 5-127
Program .....................................5-129
Radio ........................................... 5-80
Radio (RDS) ............................... 5-80
Röstigenkänning ....................... 5-125
USB .............................................5-92
Volym/Display/Ljudkontroller .... 5-78
Ljudreglage
Inställning av ljudvolymen ......... 5-15
Mute-knapp ................................. 5-15
Seek-knapp ..................................5-16
Ljudsignal för däcktrycksvarning ..... 7-56
Ljudsystem
AUX/USB-läge ........................... 5-17
Bilaga ........................................ 5-135
Innan du använder ljudsystemet..........
..................................................... 5-15
Ljudinställning [typ A (utan
pekskärm)] .................................. 5-20
Ljudinställning [typ B (pekskärm)] ....
..................................................... 5-73
Luftkonditionering ..............................5-4
Helautomatisk typ ....................... 5-11
Manuell typ ................................... 5-7
Manövreringstips .......................... 5-4
Ventilation ..................................... 5-5
Låsningsfritt bromssystem (ABS) .... 4-95
M
Mazda radarfarthållare (MRCC) .... 4-148
Display med begäran om uppväxling/
nedväxling .................................4-159
Farthållare ................................. 4-160
Närhetsvarning .......................... 4-152
Skärmindikering ........................4-151
Ställa in systemet ...................... 4-153
Mazda radarfarthållare med stopp- och
körfunktion (MRCC med stopp- och
körfunktion) .................................... 4-162
Farthållarfunktion ..................... 4-175
Indikering .................................. 4-165
Stoppstyrning ............................ 4-173
Ställa in systemet ...................... 4-167
Varning att ligga för nära .......... 4-166
Meddelande som visas på displayen.........
........................................................... 7-51
Meddelande som visas på
multiinformationsdisplayen .............. 7-49
Mittkonsol .......................................5-153
Mobiltelefon ....................................... 8-4
Motor
Avgaser ....................................... 3-36
Kylvätska .................................... 6-25
10-7
