9. Rikta in den utskjutande delen på
bladet med skåran i torkararmen.

Utbuktning
Utskjutande del
10. Skjut in bladet och montera det på
torkararmen.

11. Sänk sakta ned torkararmen på
vindrutan.
ttByte av bakre torkarblad
När torkarbladet inte längre rengör bra är
bladet troligtvis slitet eller sprucket.
Byt det.
VIKTIGT
För att förhindra att torkararmen och
andra komponenter skadas, ska du inte
försöka att torka med torkararmen för
hand.
1. Lyft torkararmen och vrid torkarbladet
till höger tills det låses upp och ta
sedan loss bladet.

VIKTIGT
Släpp ner torkararmen försiktigt, så att
den inte slår mot bakrutan och skadar
den.
Underhåll och skötsel
Ägarunderhåll
6-35

2. Dra ner bladgummit och dra ut det ur
bladhållaren.

3. Ta bort metallförstärkningarna från
gummibladet och montera dem i det
nya bladet.

VIKTIGT
Böj eller släng inte förstärkningarna. Du
behöver använda dem igen.
4. Sätt försiktigt i det nya gummibladet.
Montera sedan torkarbladen i omvänd
ordning som vid demontering.

Underhåll och skötsel
Ägarunderhåll
6-36

Batteri
VARNING
Läs följande skyddsåtgärder noggrant innan batteriet används eller kontrolleras för att
försäkra en korrekt hantering:
Använd alltid skydd för ögonen när du arbetar i närheten av batteriet:
Att arbeta utan skyddsglasögon är farligt. Batterivätska innehåller SVAVELSYRA som kan
orsaka blindhet om det skvätter i dina ögon. Det bildas dessutom vätgas vid normal
användning av batteriet. Den kan antändas och få batteriet att explodera.
Använd skyddsglasögon och skyddshandskar för att förhindra kontakt med vätskan:
Spilld batterivätska är farlig.
Batterivätska innehåller SVAVELSYRA vilken kan orsaka allvarlig skador om det kommer i
dina ögon eller på din hud eller dina kläder. Om detta händer, skölj omedelbart dina ögon
med vatten i 15 minuter eller tvätta din hud noggrant och uppsök läkarvård.
Håll alltid batterier utom räckhåll för barn:
Att låta barn leka i närheten av batterier är farligt. Vätskan kan orsaka allvarliga skador om
den hamnar i ögonen eller på huden.
Håll flammor och gnistor borta från öppna battericeller och låt inte metallverktyg
komma i kontakt med den positiva (
) eller negativa () batteripolen när du arbetar nära ett
batteri. Låt inte den positiva (
) batteripolen kom m a i kontakt m ed bilen s kaross:
Flammor och gnistor nära öppna battericeller är farligt. Vätgas, som produceras vid normal
batterianvändning kan antändas och få batteriet att explodera. Ett exploderande batteri kan
orsaka allvarliga brännskador och personskador. Håll alla flammor inklusive cigaretter och
gnistor ifrån öppna battericeller.
Underhåll och skötsel
Ägarunderhåll
6-37

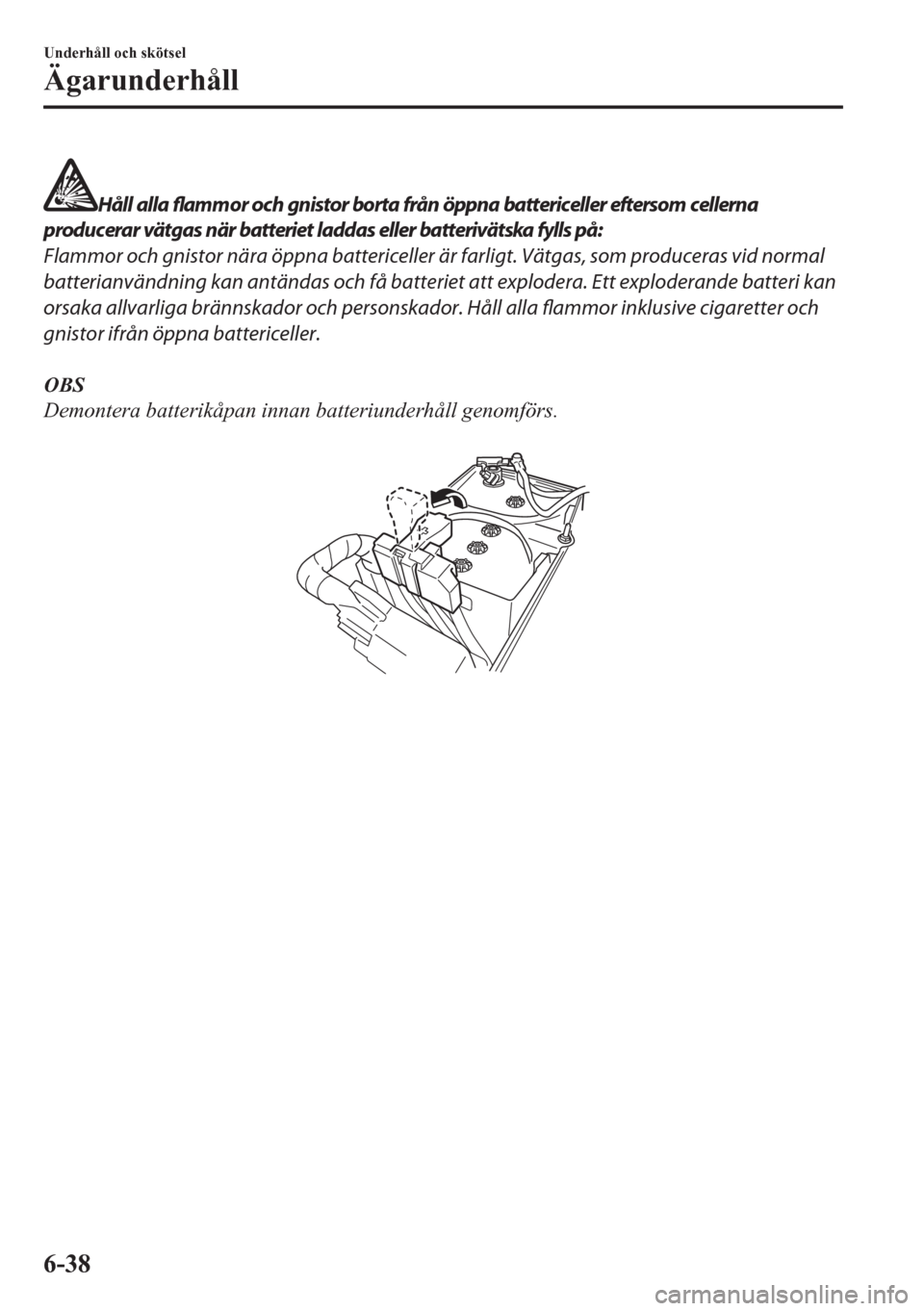

Håll alla flammor och gnistor borta från öppna battericeller eftersom cellerna
producerar vätgas när batteriet laddas eller batterivätska fylls på:
Flammor och gnistor nära öppna battericeller är farligt. Vätgas, som produceras vid normal
batterianvändning kan antändas och få batteriet att explodera. Ett exploderande batteri kan
orsaka allvarliga brännskador och personskador. Håll alla flammor inklusive cigaretter och
gnistor ifrån öppna battericeller.
OBS
Demontera batterikåpan innan batteriunderhåll genomförs.

Underhåll och skötsel
Ägarunderhåll
6-38

tBatteriunderhåll
För att få ut det mesta från ett batteri:
•Ha det ordentligt monterat.
•Håll det mycket rent och torrt.
•Håll alla kontakter och poler rena,
åtdragna och skyddade med bensingel
eller kontaktfett.
•Skölj bort utspilld elektrolyt genast med
en lösning av vatten och bakpulver.
•Om fordonet inte ska användas under en
längre tid, koppla loss batterikablarna
och ladda batteriet var 6:e vecka.
ttKontroll av elektrolytnivå
En låg nivå elektrolytvätska får batteriet
att laddas ur snabbt.

Övre nivå
Nedre nivå
Kontrollera elektrolytnivån minst en gång
i veckan. Om den är låg, ta bort locken
och fyll på destillerat vatten så att nivån
hamnar mellan övre och undre
markeringarna enligt bilden.

Fyll inte på för mycket.
Kontrollera den specifika densiteten hos
elektrolyten med en hydrometer, speciellt
under kalla väderförhållanden. Om den är
låg, ladda batteriet.
ttLaddning av batteri
OBS
•Innan du utför underhåll eller laddar
batteriet, stäng av alla tillbehör och
stäng av motorn.
•För att koppla ur batteriet, koppla loss
den negativa kabeln först. Montera den
sist när batteriet kopplas in.
•Se till att ta loss locken innan batteriet
ska laddas.
•(Med i-stop-system)
Snabbladda inte batteriet.
•Om batteriet snabbt laddas ur
exempelvis på grund av att lamporna
lämnats på för länge med motorn
avstängd, ladda det långsamt utifrån
batteristorlek och laddarkapacitet.
•Om batteriet gradvis laddas ur på grund
av hög elektrisk belastning när bilen inte
används, ladda det utifrån batteristorlek
och laddarkapacitet.
tByte av batteri
Kontakta en auktoriserad
Mazda-återförsäljare för att köpa ett nytt
batteri.
Underhåll och skötsel
Ägarunderhåll
6-39

Byte av nyckelbatteri
Om sändarens knappar inte fungerar och
kontrollampan inte blinkar kan batteriet
vara slut.
Byt batteriet innan sändaren blir oanvändbar.
VIKTIGT
¾Kontrollera att batteriet sitter som det
ska. Batteriet kan läcka om det inte sitter
korrekt.
¾
När du byter ut batteriet ska du vara försiktig
så att du inte vidrör det interna kretssystemet
eller de elektriska anslutningarna, böjer de
elektriska anslutningarna eller får in smuts i
sändaren eftersom sändaren kan skadas då.
¾Det finns risk för att batteriet exploderar
om det inte sätts i korrekt.
¾Släng använda batterier enligt följande
instruktioner.
¾Isolera batteriets poler med cellofan
eller liknande tejp.
¾Plocka aldrig isär batteriet.
¾Batteriet får inte kastas i öppen eld
eller vatten.
¾Batteriet får inte krossas eller
deformeras.
¾Ersättningsbatteriet ska vara av samma
typ (CR2025 eller motsvarande).
Följande tillstånd indikerar att
batterispänningen är låg:
•Den gröna KEY-indikeringen blinkar i
instrumentgruppen i cirka 30 sekunder
efter det att motorn stängs av (för bilar
med instrumentgrupp av typ A (sidan
4-46) kommer meddelanden att visas i
instrumentgruppen).
•Systemet fungerar inte och
indikeringslampan på sändaren blinkar
inte när knapparna trycks in.
•Systemets räckvidd har minskat.
Vi rekommenderar att bytet av batteriet
utförs av en auktoriserad Mazda-verkstad
för att förhindra skador på nyckeln. Om du
själv byter batteriet, ska du följa
instruktionerna.
Byte av nyckelns batteri
1. Tryck på knappen och dra ut
extranyckeln.
Knapp
2. Vrid en tejpomlindad flat skruvmejsel i
pilens riktning och öppna kåpan något.
Kåpa
Underhåll och skötsel
Ägarunderhåll
6-40

3. För in den tejpomlindade flata
skruvmejseln i springan och för den i
pilens riktning.
Kåpa
Springa
4. Vrid skruvmejseln i pilens riktning och
lyft av kåpan.
Kåpa
5. Ta bort batterilocket och ta ur batteriet.
VIKTIGT
¾Var försiktig så att inte gummiringen
som visas på bilden rispas eller
skadas.
¾Om gummiringen lossnar ska du
sätta tillbaka den innan du sätter i ett
nytt batteri.
Gummiring
6. Sätt i ett nytt batteri med pluspolen
uppåt, och sätt sedan tillbaka
batterilocket.
7. Stäng locket.
8. Sätt in extranyckeln igen.
Underhåll och skötsel
Ägarunderhåll
6-41

Däck
För att få bättre prestanda, säkerhet och
bränsleekonomi, se till att alltid ha
rekommenderat ringtryck i däcken och se
till att hålla dig inom lastbegränsningarna
och viktfördelningen.
VARNING
Användning av andra däcktyper:
Att framföra bilen med andra däcktyper
kan vara farligt. Det kan leda till dålig
väghållning och dålig bromsverkan vilket i
sin tur kan leda till tappad kontroll.
Förutom vid begränsad användning av
reservhjulet, använd endast samma typ av
däck (radial, bias-belted eller
bias-type-däck) på alla fyra hjulen.
Användning av fel storlek på däck:
Att använda någon annan däckstorlek än
den angivna för bilen (sidan 9-9) är
farligt. Det kan allvarligt påverka komfort,
väghållning, markfrigång, däckfrispel och
hastighetsmätarkalibrering. Detta kan
orsaka en olycka. Använd endast däck som
är av korrekt storlek för bilen.
tDäcktryck
VARNING
Fyll alltid på däcken till rätt tryck:
Överpåfyllning eller underpåfyllning av
däck är farligt. Dålig väghållning eller
oväntat däckfel kan resultera i en allvarlig
olycka.
Se Däck på sidan 9-9.
Använd bara en ventilhatt till däckventilen
som är en Mazda-originaldel:
Att använda icke-originaldelar är farligt
eftersom korrekt däcktryck inte kan
bevaras om däckventilen skadas. Om bilen
körs under detta förhållande, kommer
däcktrycket att minska vilket kan resultera i
en allvarlig olycka. Använd inget annat än
Mazda-originaldelar när du byter
däckventilens ventilhatt.
Kontrollera alla däckstryck varje månad
(inklusive reservhjulet
*) när däcken är
kalla. Bibehåll rekommenderade tryck för
bästa åkkomfort, väghållning och minsta
däckslitage.
Se specifikationsdiagrammet (sidan
9-9).
OBS
•Kontrollera alltid däcktrycken när
däcken är kalla.
•Varma däck överskrider normalt
rekommenderade tryck. Släpp inte ut luft
från varma däck för att justera trycket.
•För lite luft i däcken kan orsaka
försämrad bränsleförbrukning, ojämnt
och påskyndat däckslitage och dålig
tätning mellan däck och fälg vilket kan
få däcket att lossna från fälgen.
•För mycket luft i däcken kan orsaka en
stötig gång, ojämnt och påskyndat
däckslitage och ökar sannolikheten att
ta skada från vägfaror.
Se till däcktrycket alltid är korrekt. Om
något ofta behöver påfyllning, låt
kontrollera det.
Underhåll och skötsel
Ägarunderhåll
6-42*Vissa modeller.

tDäckrotation
VARNING
Byt plats på däcken regelbundet:
Det är farligt om däcken slits ojämnt.
Jämna ut slitaget genom att rotera hjulen
för att bibehålla bra prestanda vid körning
och bromsning efter 10 000 km eller
tidigare om ojämnt slitage uppstår.
Kontrollera om hjulen är rätt balanserade
under roteringen.
OBS
(Utan tillfälligt reservdäck)
Eftersom bilen inte är utrustad med
reservdäck, går det inte att på ett säkert
sätt utföra däckrotation med den domkraft
som medföljer. Anlita en expertreparatör,
vi rekommenderar en auktoriserad
Mazda-reparatör som ska utföra
däckrotationen.
Inkludera inte däcket märkt
TEMPORARY USE ONLY vid
däcksrotationen.Framåt
Kontrollera även om däcken har ojämnt
slitage eller skador. Onormalt slitage
orsakas oftast av en eller en kombination
av följande saker:
•Felaktigt däcktryck
•Fel hjulinställning
•Felbalanserade hjul
•Hårda inbromsningar
Efter rotationen, fyll luft i alla däck enligt
specifikationen (sidan 9-9) och
kontrollera att hjulmuttrarna är åtdragna.
VIKTIGT
Rotera enkelriktade däck och radialdäck
som har ett asymmetriskt mönster eller
dubb endast från fram till bak, inte från
sida till sida. Däckprestandan försämras
om de roteras från sida till sida.
ttByte av ett däck
VARNING
Använd alltid däck som är i gott skick:
Att köra med slitna däck är farligt. Minskad
bromsförmåga, styrning och väghållning
kan resultera i en olycka.
Byt ut alla fyra hjulen samtidigt:
Det är farligt att bara byta ett hjul. Det kan
leda till dålig väghållning och
bromsverkan vilket i sin tur kan leda till
tappad kontroll. Mazda rekommenderar
starkt att du byter alla fyra hjulen
samtidigt.
Om däcken slits jämnt kommer en
slitageindikering att visas som band
genom slitbanan.
Underhåll och skötsel
Ägarunderhåll
6-43

Byt ut däcket när detta händer.
Ny slitbana
Slitageindi-
kering
Utsliten
slitbana
Du bör byta däcket innan bandet är över
hela slitbanan.
ttTillfälligt reservhjul*
Kontrollera det tillfälliga reservhjulet
minst varje månad för att försäkra dig om
att det är ordentligt fyllt och förvaras
korrekt.
OBS
Skicket på det tillfälliga reservhjulet
försämras även om det inte används.
Det tillfälliga reservhjulet är lättare att
hantera på grund av sin konstruktion
genom att vara lättare och mindre än ett
vanligt hjul. Detta reservhjul bör endast
användas i nödlägen och under en kort
sträcka.

Använd det tillfälliga reservhjulet endast
tills det vanliga däcket är reparerat, vilket
bör vara så snart som möjligt.

Se Däck på sidan 9-9.
VIKTIGT
¾Använd inte vinterdäck eller vanliga
däck på det tillfälliga reservhjulet. Inget
av dem kommer att passa och kan skada
både däck och fälg.
¾Det tillfälliga reservhjulet har en
mönsterlivslängd på mindre än 5 000
km. Mönsterlivslängden kan bli kortare
beroende på körförhållandena.
¾Det tillfälliga reservdäcket ska användas
sparsamt, och om dess slitageindikator
visas ska det bytas ut mot samma typ av
tillfälliga reservdäck (sidan 6-43).
tByte av ett hjul
VA R N I N G
Använd alltid hjul m ed korrekt storlek på
din bil:
Att använda ett hjul med fel storlek är
farligt. Inbromsning och väghållning kan
påverkas vilket kan leda till förlorad
kontroll eller en olycka.
VIKTIGT
Ett hjul av fel storlek kan negativt påverka:
¾Däckpassningen
¾Hjul- och lagerlivslängd
¾Markfrigång
¾Snökedjefrigång
¾Hastighetsmätarkalibrering
¾Strålkastarinställning
¾Stötfångarhöjd
¾Däcktrycksövervakning
*
Underhåll och skötsel
Ägarunderhåll
6-44*Vissa modeller.
