tTa k k o n s o l
Denna konsollåda är avsedd för förvaring
av glasögon och andra accessoarer.
Tryck in och släpp sedan för att öppna
den.
ttHandskfack
Dra handtaget mot dig för att öppna
handskfacket.
Tryck hårt mitt på handskfackets lucka för
att stänga handskfacket.
ttMittkonsol
Dra i frigöringshandtaget för att öppna.
Förvaringsfack
Förvaringsfacket kan tas bort.
Förvaringsfack
ttArmstödslåda*
Tryck på knappen och dra luckan uppåt för
att öppna den.
Funktioner i kupén
Kupéutrustning
*Vissa modeller.5-153

tBagageutrymme
Lastsäkringsöglor
VARNING
Se till att bagage och last har säkrats före körning:
Det är farligt att köra med osäkrad last eftersom den kan förflytta sig eller gå sönder under en
plötslig inbromsning eller kollision, och ge upphov till skador.
Använd öglorna i bagageutrymmet för att säkra lasten med ett rep eller nät. Dragstyrkan i
öglorna är 196 N (20 kp, 44 lbf). Anbringa inte för stor kraft på öglorna eftersom detta
förstör dem.
Funktioner i kupén
Kupéutrustning
5-154

Utrymme under bagageutrymmet
Mittutrymme under bagageutrymmet*
Lyft upp bagagegolvet när du vill lägga små föremål i utrymmet under bagageutrymmet.
Bagagerumsgolv
Sidoutrymme under bagageutrymmet
Öppna luckan när du vill lägga små föremål i utrymmet under bagageutrymmet.
OBS
Lasta golfväskor
(En del golfväskor kanske inte får plats med metoderna nedan beroende på storleken.)
Upp till fyra golfväskor kan transporteras i bagageutrymmet.
(Med bagagerumsskydd)
När fyra golfväskor lastas ska du ta bort bagagerumsskyddet och förvara det i utrymmet
under bagageutrymmet.
Se Bagagerumsskydd på sidan 3-27.
På fordon med reservdäck kan upp till tre golfväskor lastas i bagageutrymmet eftersom det
inte finns någon plats att förvara bagagerumsskyddet.
Funktioner i kupén
Kupéutrustning
*Vissa modeller.5-155

Nederst: Placera den första och andra golfväskan i bagageutrymmet med väskornas nedre
delar åt höger.
Överst: Placera den tredje golfväskan med nederdelen riktad åt vänster och den fjärde
golfväskan med nederdelen riktad åt höger i bagageutrymmet.
Pilarna visar golfväskornas underdelar. Överst
Underst
Bilden visar hur fyra golfväskor lastas.
Funktioner i kupén
Kupéutrustning
5-156

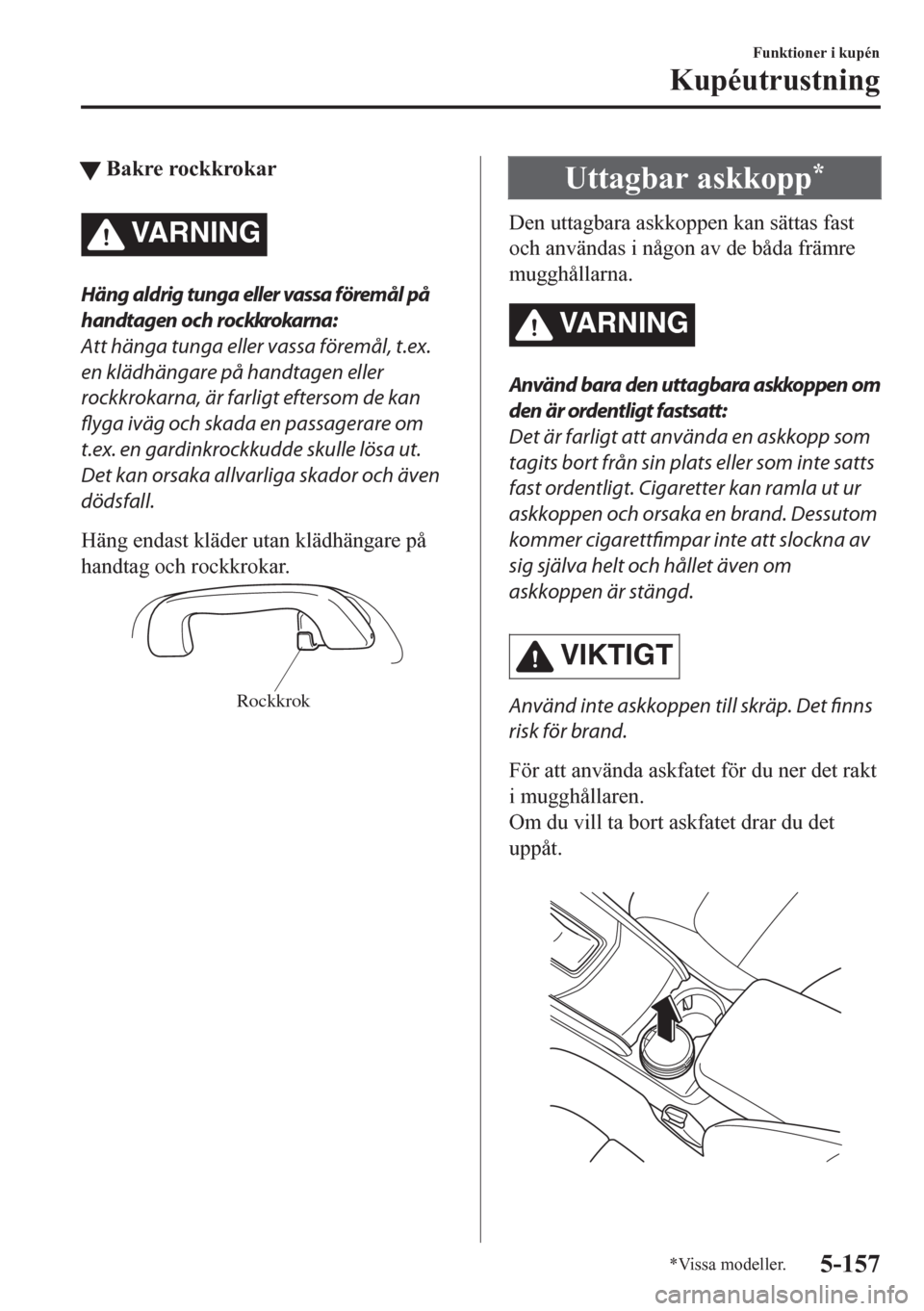

tBakre rockkrokar
VARNING
Häng aldrig tunga eller vassa föremål på
handtagen och rockkrokarna:
Att hänga tunga eller vassa föremål, t.ex.
en klädhängare på handtagen eller
rockkrokarna, är farligt eftersom de kan
flyga iväg och skada en passagerare om
t.ex. en gardinkrockkudde skulle lösa ut.
Det kan orsaka allvarliga skador och även
dödsfall.
Häng endast kläder utan klädhängare på
handtag och rockkrokar.
Rockkrok
Uttagbar askkopp*
Den uttagbara askkoppen kan sättas fast
och användas i någon av de båda främre
mugghållarna.
VARNING
Använd bara den uttagbara askkoppen om
den är ordentligt fastsatt:
Det är farligt att använda en askkopp som
tagits bort från sin plats eller som inte satts
fast ordentligt. Cigaretter kan ramla ut ur
askkoppen och orsaka en brand. Dessutom
kommer cigarettfimpar inte att slockna av
sig själva helt och hållet även om
askkoppen är stängd.
VIKTIGT
Använd inte askkoppen till skräp. Det finns
risk för brand.
För att använda askfatet för du ner det rakt
i mugghållaren.
Om du vill ta bort askfatet drar du det
uppåt.

Funktioner i kupén
Kupéutrustning
*Vissa modeller.5-157

MEMO
5-158

6Underhåll och skötsel
Hur du behåller din Mazda i toppskick.
Viktig information ............................ 6-2
Inledning ...................................... 6-2
Serviceintervall ................................. 6-3
Serviceintervall ............................ 6-3
Underhållsdisplay ...................... 6-12
Ägarunderhåll ................................. 6-15
Förebyggande underhåll av
ägaren .........................................6-15
Motorhuv ................................... 6-17
Översikt över motorrum ............ 6-19
Motorolja ................................... 6-20
Kylvätska ................................... 6-25
Broms/kopplingsvätska ..............6-26
Spolarvätska ...............................6-27
AdBlue
® (med selektiv katalytisk
reduktion (SCR)) ....................... 6-28
Karossdelssmörjning ..................6-31
Torkarblad .................................. 6-32
Batteri ........................................ 6-37
Byte av nyckelbatteri ................. 6-40
Däck ........................................... 6-42
Glödlampor ................................ 6-46
Säkringar .................................... 6-54
Bilvård ............................................. 6-61
Utvändig vård ............................ 6-61
Interiörvård ................................ 6-66
6-1

Inledning
Var försiktig så att du inte skadar dig när du inspekterar fordonet, byter däck eller utför
underhåll, till exempel tvättar bilen. Bär tjocka arbetshandskar av till exempel bomull om du
tar på områden som är svåra att se när du inspekterar eller arbetar på bilen. Om du utför
inspektioner eller andra procedurer med bara händer kan det leda till skador.
Om du är osäker på någon av anvisningarna som beskrivs i handboken rekommenderar vi
att du låter en pålitlig och kvalificerad tekniker utföra arbetet. Vi rekommenderar en
auktoriserad Mazda-verkstad.
Auktoriserade Mazda-tekniker och Mazdas originaldelar är tillägnade din bil. Utan denna
expertis och delar som har designats och tillverkats speciellt för din Mazda kan otillräcklig,
ofullständig och bristfällig service skapa problem. Detta kan leda till att bilen tar skada eller
till en olycka med personskador.
För expertråd och kvalitetsservice, fråga en expertreparatör. Vi rekommenderar en
auktoriserad Mazda-reparatör.
Ägaren bör ha bevis på att ordentligt underhåll har gjorts enligt anvisningarna.
Ett garantiärende går ej igenom om det uppstått på grund av otillräckligt underhåll och inte
p.g.a. fabriksfel eller dåligt utförda reparationer.
Diagnostikkontakten är enbart konstruerad för anslutning av en speciellt konstruerad
diagnostikenhet.
Anslut inte några andra enheter än specialkonstruerade diagnostikenheter för underhåll. Om
en annan enhet än en diagnostikenhet ansluts kan det påverka fordonets elektriska enheter
eller leda till skador, till exempel att batteriet laddas ur.
Diagnostikuttag
Underhåll och skötsel
Viktig information
6-2

Serviceintervall
OBS
Efter den föreskrivna tiden bör service fortsätta att utföras med de rekommenderade
intervallen.
Bränsle- och avgaskontrollsystem
Tändnings- och bränslesystem är mycket viktiga för avgaskontrollsystemet och för effektiv
motorfunktion. Mixtra inte med dessa.
Alla kontroller och justeringar ska utföras av en kunnig mekaniker, och vi rekommenderar
en auktoriserad Mazda-reparatör.
tEuropa
Mazda-service
My Mazda Service är en övervakningsfunktion för underhåll som meddelar dig om
underhåll genom att verktygsindikatorn och/eller ett meddelande visas på instrument-
panelen.
Underhåll måste utföras efter 20 000 km eller 12 månader efter det senaste underhål-
let, beroende på vilket som inträffar först (20 000 km, 12 månader eller verktygsindi-
katorn visas).
Underhåll 1:a 2:a 3:e 4:e 5:e 6:e 7:e 8:e 9:e 10:e 11:e 12:e
SKYACTIV-G 2.0, SKYACTIV-G 2.5
Tändstift
*1Byt varje 120 000 km.
Luftfilter
*2RRR R
Bränsleledningar och -slangar I I I I I I
Avdunstningssystem (om bilen är utrustad
med detta)III I
Motorolja och filter
*3*4RRRRRRRRR R R R
SKYACTIV-D 2.2
Motorolja och filterUtom Ukrai-
na
*3*4*6RRRRRRRRR R R R
Ukraina
*5*6Byt varje 10 000 km eller var 12:e månad.
Bränsleledningar
och -slangarUtom Ukraina I I I I I I
Ukraina IIIIIIIII I I I
Bränslefilter R R R R
Luftfilter
*2CCRCCRCCR C C R
Urealösning (AdBlue
®) för SCR-system*7 *7 *8 *7 *7 *8 *7 *7 *8 *7 *7 *8
Underhåll och skötsel
Serviceintervall
6-3

Underhåll 1:a 2:a 3:e 4:e 5:e 6:e 7:e 8:e 9:e 10:e 11:e 12:e
SKYACTIV-G 2.0, SKYACTIV-G 2.5, SKYACTIV-D 2.2
Drivremmar
*9III I
Kylsystem I I I I I I
Kylvätska
*10Byt efter 200 000 km eller 10 år; därefter var 100 000:e km eller
vart 5:e år.
Batteri
*11IIIIIIIII I I I
Bromsledningar, slangar och kopplingar I I I I I I I I I I I I
Bromsvätska
*12RRRR R R
Parkeringsbroms IIIIIIIII I I I
Skivbromsar IIIIIIIII I I I
Styrfunktion och länkarmar I I I I I I
Olja i manuell växellåda Byt varje 180 000 km.
Olja i den bakre differentialen
*13
Transmissionsolja*13
Främre och bakre upphängning, kulleder
och hjullagrens axialspelIIII I I
Dammskydd på drivaxlarna I I I I I I
Avgassystem och värmeskydd Kontrollera varje 80 000 km eller vart 5:e år.
Bultar och muttrar på chassi och kaross T T T T T T
Karossens kondition (rost, korrosion och
hål)IIIIIIIII I I I
Kupéfilter (på bilar med detta) R R R R R R
Däck (inklusive reservhjulet) (med juster-
ing av ringtrycket)
*14IIIIIIIII I I I
Däckreparationssats (om sådan finns)
*15IIIIIIIII I I I
Beteckningar i schemat:
I: Kontrollera: Kontrollera och rengör, reparera, justera, fyll på eller byt efter behov.
R: Byt
L: Smörj
C: Rengör
T: Dra åt
D: Dränera
Anmärkningar:
*1 I länderna nedan, kontrollera tändstiften var 10 000 km eller var tolfte månad innan de byts vid givet intervall.
Albanien, Bosnien och Hercegovina, Bulgarien, Kroatien, Lettland, Makedonien, Moldavien, Montenegro,
Rumänien, Serbien, Slovakien, Ukraina
*2 Om bilen körs i mycket sandig eller dammig terräng måste luftfilter rengöras oftare än de rekommenderade
intervallen och bytas vid behov.
