Sikringsboks MAZDA MODEL CX-5 2019 Brukerhåndbok (in Norwegian)

Oversikt over motorkassen
SpylevæskebeholderMotoroljens påfyllingslokkBremse-/clutchvæskebeholder
Peilepinne for motorolje Batteri
Sikringsboks
Kjølesystemets lokk Kjølevæskebeholder
SKYACTIV-G 2.0 og SKYACTIV-G 2.5
Spylevæskebeholder
Motoroljens påfyllingslokk
Peilepinne for motorolje BatteriSikringsboks
Kjølesystemets lokk
Kjølevæskebeholder
SKYACTIV-G 2.5T
Bremsevæskebeholder
Vedlikehold og pleie
Vedlikehold utført av eier
6-23
CX-5_8HD5-EE-18K-NO_Edition1 2019-2-7 11:38:54

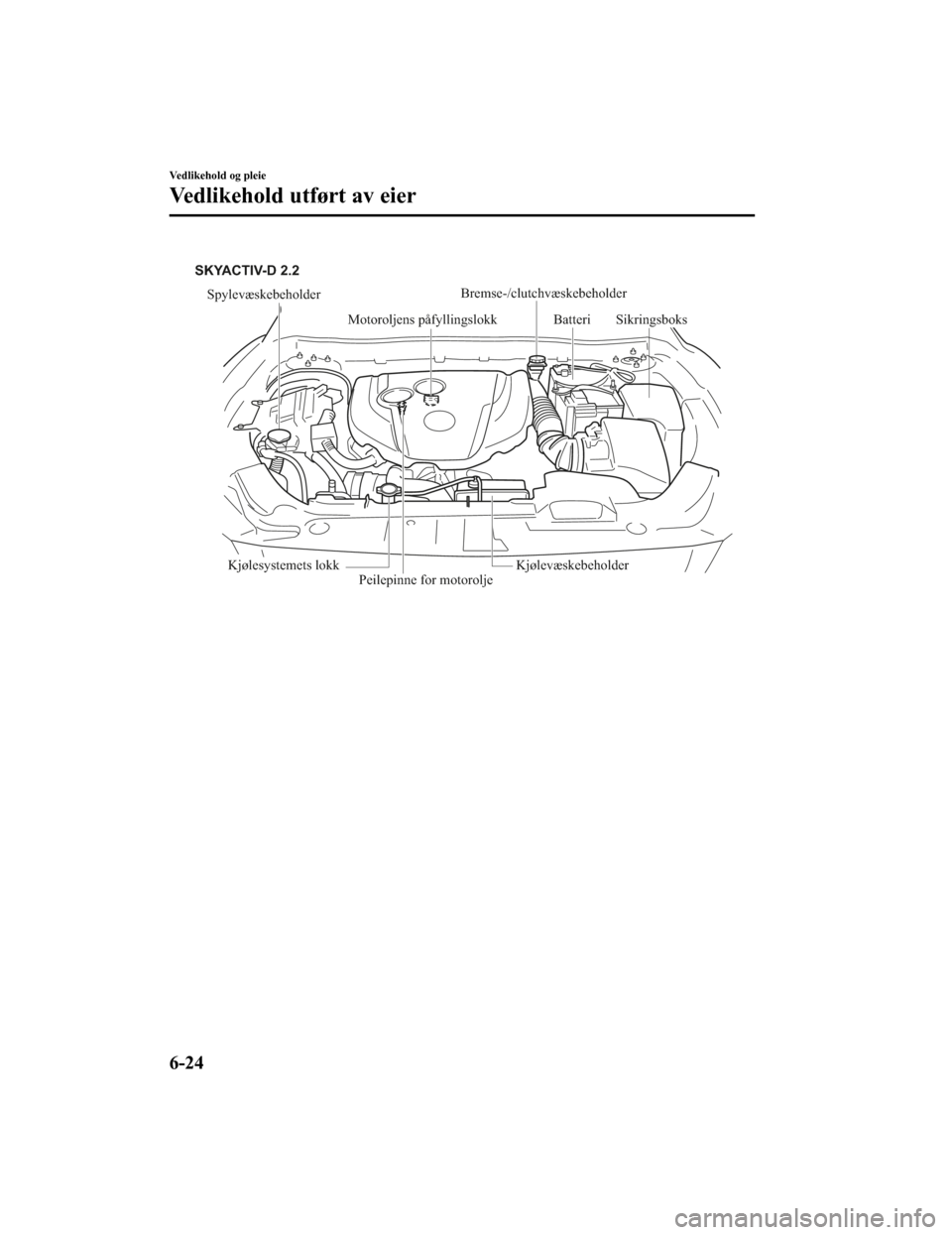

Spylevæskebeholder
Motoroljens påfyllingslokkPeilepinne for motorolje Batteri
Kjølesystemets lokk
Kjølevæskebeholder
SKYACTIV-D 2.2
Bremse-/clutchvæskebeholder
Sikringsboks
Vedlikehold og pleie
Vedlikehold utført av eier
6-24
CX-5_8HD5-EE-18K-NO_Edition1 2019-2-7 11:38:54

Sikringer
Bilens elektriske system er beskyttet av
sikringer.

Hvis et lys, tilbehør eller en bryter ikke
virker, bør du kontr ollere den aktuelle
sikringen. Hvis en sikring har røket, har
det innvendige elementet smeltet.

Hvis den samme sikringen ryker på nytt,
bør du unngå å bruke dette systemet og ta
kontakt med et verksted – vi anbefaler et
autorisert Mazda-verksted – så snart som
mulig.
Skifte sikringer
Skifte sikringene på venstre side av
bilen
Hvis det elektriske systemet ikke virker,
bør du først kontrollere sikringene på
bilens venstre side.

1. Se til at tenningen er slått av, og at andre brytere er slått av.
2. Åpne dekslet på sikringsboksen.
3. Trekk sikringen rett ut med
sikringstrekkeren som ligger i
sikringsboksen i motorrommet.
4. Kontroller sikringen og skift den uthvis den har røket.
Normal Røk
et
5. Sett inn en ny sikring med samme
motstand og sørg for at den sitter godt
fast. Hvis den ikke har god passform,
må du få en ekspert til å montere den.
Vi anbefaler et autorisert
Mazda-verksted.
Hvis du ikke har reservesikringer, kan
du låne en med samme kapasitet fra en
krets om ikke kreves for å bruke bilen,
som for eksempel AUDIO- eller
OUTLET-kretsen.
Vedlikehold og pleie
Vedlikehold utført av eier
6-59
CX-5_8HD5-EE-18K-NO_Edition1 2019-2-7 11:38:54

FORSIKTIG
Skift alltid ut en sikring med en original
Mazda-sikring eller tilsvarende med
samme klassifisering. Hvis ikke kan du
skade det elektriske systemet.
6. Sett på igjen dekselet og sørg for at det er forsvarlig festet.
Skifte sikringer i motorrommet
Hvis frontlysene eller andre elektriske
komponenter ikke fungerer og sikringene i
kupeen er normale, må du kontrollere
sikringsboksen i motorrommet.
Hvis en sikring er røke t, må den skiftes ut.
Følg disse trinnene:

1. Se til at tenningen er slått av, og at
andre brytere er slått av.
2. Ta av dekslet på sikringsboksen.
3. Hvis enhver annen sikring enn hovedsikringen (MAIN) er røket,
skifter du den ut med en ny med
samme motstand .
Normal Røk
et
ADVARSEL
Ikke skift ut hovedsikringen selv. Få et
autorisert Mazda-verksted til å skifte
den:
Å skifte sikringen selv er farlig, fordi
hovedsikringen (MAIN) er en
høystrømsikring. Feilskifte kan føre til
elektrisk støt eller kortslutning som
fører til brann.
4. Sett på igjen dekselet og sørg for at det er forsvarlig festet.
Vedlikehold og pleie
Vedlikehold utført av eier
6-60
CX-5_8HD5-EE-18K-NO_Edition1 2019-2-7 11:38:54

Beskrivelse av sikringsboksen
Sikringsboks (motorrom)
BESKRIVELSESIKRINGENS
KAPASITET BESKYTTET KOMPONENT
1 CABIN.+B 50 A For beskyttelse av forskjellige kretser
2 IG2 30 A For beskyttelse av forskjellige kretser
3 INJECTOR
ENG.SUB 30 A
Motorens kontrollsystem
*
4 SCR1
EVVT 20 A
Motorens kontrollsystem*
5 P.WINDOW1 30 A―
6 R.HEATER 20 A―
7 ADD FAN DE 40 A
Kjølevifte
*
8 WIPER.DEI 20 A
Defroster for vindusviskere for frontruten*
9 DEFOG 40 A Varmetråder i bakruten
10 DCDC DE 40 A
For beskyttelse av f orskjellige kretser
*
11EPB R 20 A Elektrisk parkeringsbrems (EPB) (HS)
12 EPB L 20 A Elektrisk parkeringsbrems (EPB) (VS)
Vedlikehold og pleie
Vedlikehold utført av eier
*Noen modeller.6-61
CX-5_8HD5-EE-18K-NO_Edition1 2019-2-7 11:38:54

BESKRIVELSESIKRINGENS
KAPASITET BESKYTTET KOMPONENT
47 FUEL WARM 25 A
Drivstoffvarmer
*
48 TAIL 15 A Baklys, skiltlys
49 SCR2
FUEL PUMP2 25 A
Motorens kontrollsystem
*
50 HAZARD 25 A Nødblinklys, blinklys, baklys
51 H/L LOW R 15 A Nærlys (høyre side)
52 OUTLET 25 A Stikkontakter for tilbehør
53 STOP 10 A Bremselys
54 ROOM 15 A For beskyttelse av forskjellige kretser
Sikringsboks (venstre side)
BESKRIVELSE SIKRINGENS
KAPASITET BESKYTTET KOMPONENT
1 P.SEAT D 30 A Setevarme
2 P.WINDOW3 30 A Elektriske vinduer
3 R.OUTLET3 15 A ―
4 P.WINDOW2 25 A Elektriske vinduer
5 ESCL 15 A Elektronisk rattlås
Vedlikehold og pleie
Vedlikehold utført av eier
*Noen modeller.6-63
CX-5_8HD5-EE-18K-NO_Edition1 2019-2-7 11:38:54

Stikkordregister
P
Panserutløser..................................... 6-21
Parkeringsbrems.............................. 4-104
Parkeringssensorsystem.................. 4-290Bruk av
parkeringshjelpsensorsystem..... 4-294
Sensorens
registreringsområde................... 4-292
Planlagt vedlikehold............................6-3
Problemer Flatt batteri.................................. 7-31
Nødstart....................................... 7-34
Nødtauing.................................... 7-38
Når bakluken ikke kan åpnes.......7-70
Overoppheting............................. 7-36
Parkering i et nødstilfelle............ 7-13
Punktering....................................7-14
Varsel-/indikatorlamper og
varsellyder................................... 7-42
Punktering......................................... 7-14
Sette på reservehjulet.................. 7-28
Ta av et punktert hjul.................. 7-25
R
Radarsensor (foran)......................... 4-256
Radarsensorer (bak)........................ 4-259
RattHorn........................................... 4-101
Oppvarmet ratt........ .....................2-23
Registrere bilen i utlan det................... 8-2
Reservehjul........................................ 7-16
Rugging av bilen....... ........................ 3-54
Ryggeskjerm............. ....................... 4-278
Bruk av ryggeskjerm................. 4-282
Forskjell mellom faktiske veiforhold
og bildet som vises.................... 4-287
Justering av bildekvalitet........... 4-289
Plassering av ryggekamera........ 4-279
Skifte til ryggeskjermen............ 4-279
Visbart område på skjermen...... 4-280
Vise bildet.................................. 4-281
S
Servostyring.................................... 4-129
Seter.....................................................2-5 Baksete.........................................2-15
Forsete........................................... 2-5
Minne for kjørestillin g.................2-11
Nakkestøtte.................................. 2-19
Setevarmer................................... 2-21
Seteventilasjon....... ...................... 2-22
Sikkerhetsbeltesystem 3-punktstype................................ 2-28
Forholdsregler for
sikkerhetsbeltene......................... 2-24
Gravide kvinner........................... 2-27
Nødlåsing..................................... 2-27
Sikkerhetssystem Startsperresystem......................... 3-45
Tyverisikringssystem................... 3-47
Sikringer............................................ 6-59 Beskrivelse av sikringsboksen..... 6-61
Skifte............................................6-59
Skifte Dekk.............................................6-48
Felg.............................................. 6-49
Lyspærer...................................... 6-51
Nøkkelbatteri............................... 6-45
Sikring......................................... 6-59
Viske............................................ 6-37
Sladrespeil......................................... 3-37
Smart bremsestøtte (SBS)............... 4-222 Kollisjonsadvarsel..................... 4-223
Smart bremsestøtte for bykjøring
[Forover] (SCBS F)........................ 4-213 Indikatorlampe (rød) for smart
bremsestøtte for bykjøring
(SCBS)....................................... 4-216
Kollisjonsadvarsel..................... 4-216
