Page 211 of 436

Black plate (211,1)

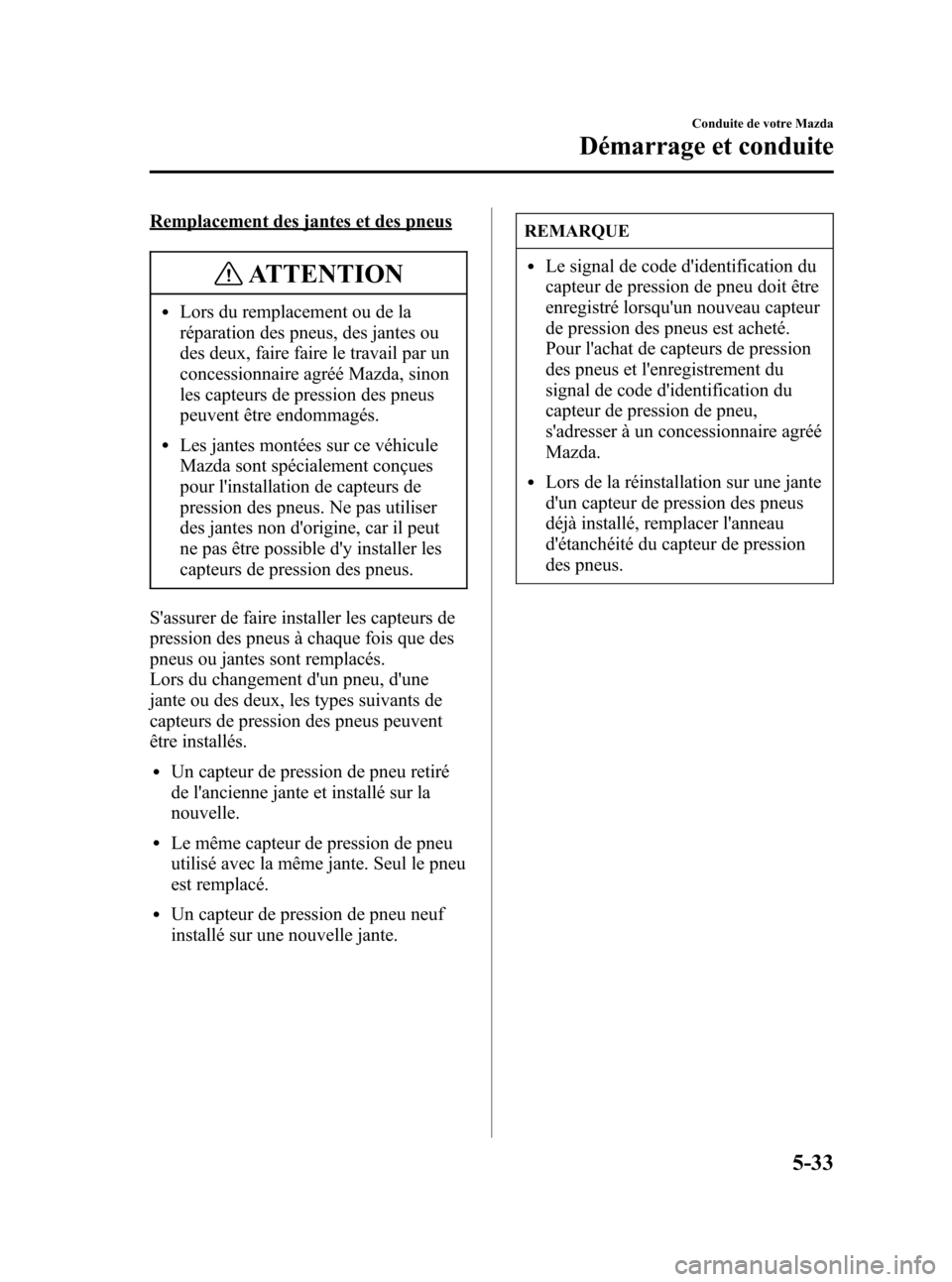

Remplacement des jantes et des pneus
ATTENTION
lLors du remplacement ou de la
réparation des pneus, des jantes ou
des deux, faire faire le travail par un
concessionnaire agréé Mazda, sinon
les capteurs de pression des pneus
peuvent être endommagés.
lLes jantes montées sur ce véhicule
Mazda sont spécialement conçues
pour l'installation de capteurs de
pression des pneus. Ne pas utiliser
des jantes non d'origine, car il peut
ne pas être possible d'y installer les
capteurs de pression des pneus.
S'assurer de faire installer les capteurs de
pression des pneus à chaque fois que des
pneus ou jantes sont remplacés.
Lors du changement d'un pneu, d'une
jante ou des deux, les types suivants de
capteurs de pression des pneus peuvent
être installés.
lUn capteur de pression de pneu retiré
de l'ancienne jante et installé sur la
nouvelle.
lLe même capteur de pression de pneu
utilisé avec la même jante. Seul le pneu
est remplacé.
lUn capteur de pression de pneu neuf
installé sur une nouvelle jante.
REMARQUE
lLe signal de code d'identification du
capteur de pression de pneu doit être
enregistré lorsqu'un nouveau capteur
de pression des pneus est acheté.
Pour l'achat de capteurs de pression
des pneus et l'enregistrement du
signal de code d'identification du
capteur de pression de pneu,
s'adresser à un concessionnaire agréé
Mazda.
lLors de la réinstallation sur une jante
d'un capteur de pression des pneus
déjà installé, remplacer l'anneau
d'étanchéité du capteur de pression
des pneus.
Conduite de votre Mazda
Démarrage et conduite
5-33
CX-7_8V29-EC-06B_Edition2 Page211
Thursday, March 30 2006 11:37 AM
Form No.8V29-EC-06B
Page 212 of 436

Black plate (212,1)

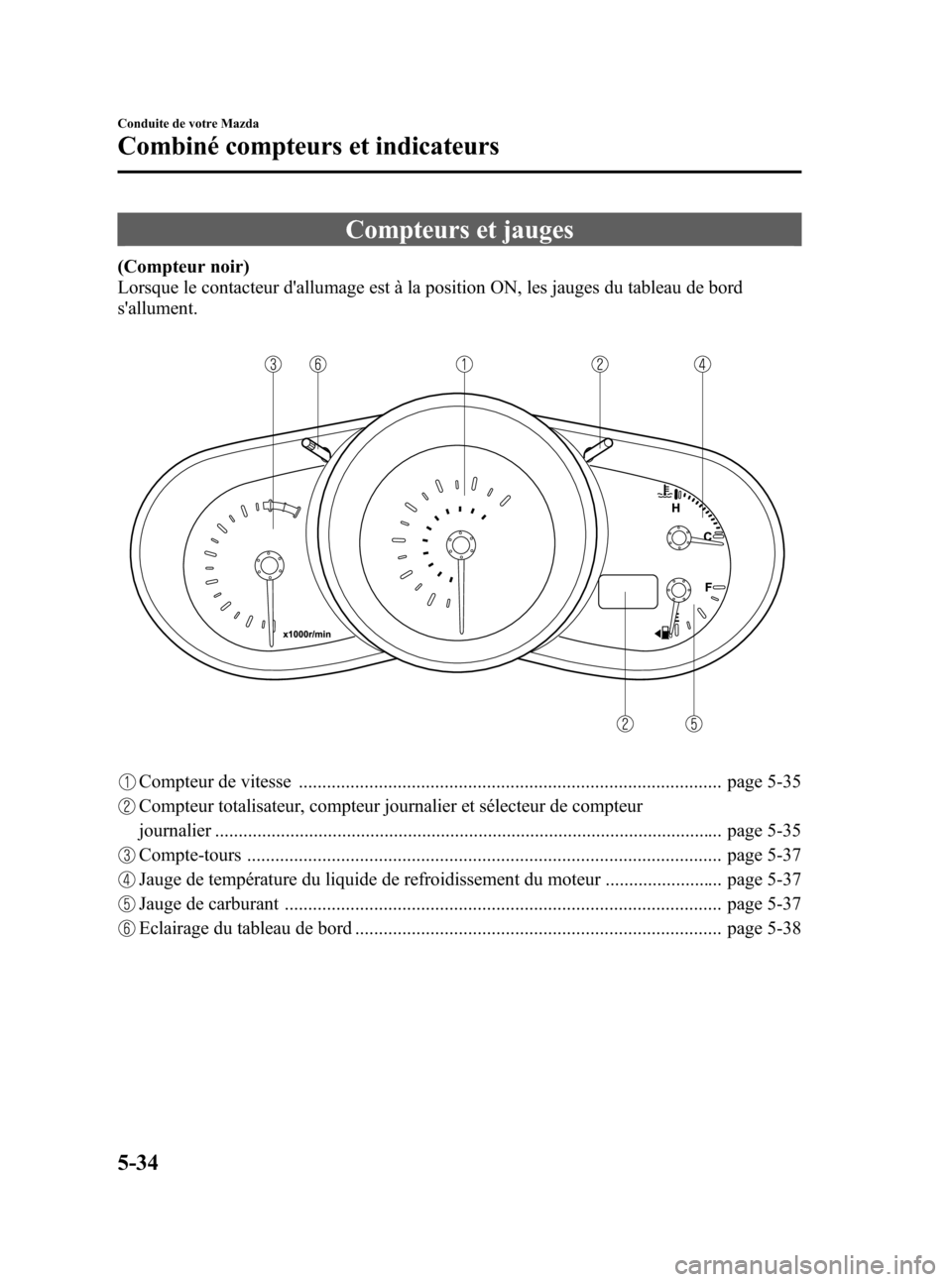

Compteurs et jauges
(Compteur noir)
Lorsque le contacteur d'allumage est à la position ON, les jauges du tableau de bord
s'allument.
Compteur de vitesse .......................................................................................... page 5-35
Compteur totalisateur, compteur journalier et sélecteur de compteur
journalier ............................................................................................................ page 5-35
Compte-tours ..................................................................................................... page 5-37
Jauge de température du liquide de refroidissement du moteur ......................... page 5-37
Jauge de carburant ............................................................................................. page 5-37
Eclairage du tableau de bord .............................................................................. page 5-38
5-34
Conduite de votre Mazda
Combiné compteurs et indicateurs
CX-7_8V29-EC-06B_Edition2 Page212
Thursday, March 30 2006 11:37 AM
Form No.8V29-EC-06B
Page 213 of 436

Black plate (213,1)

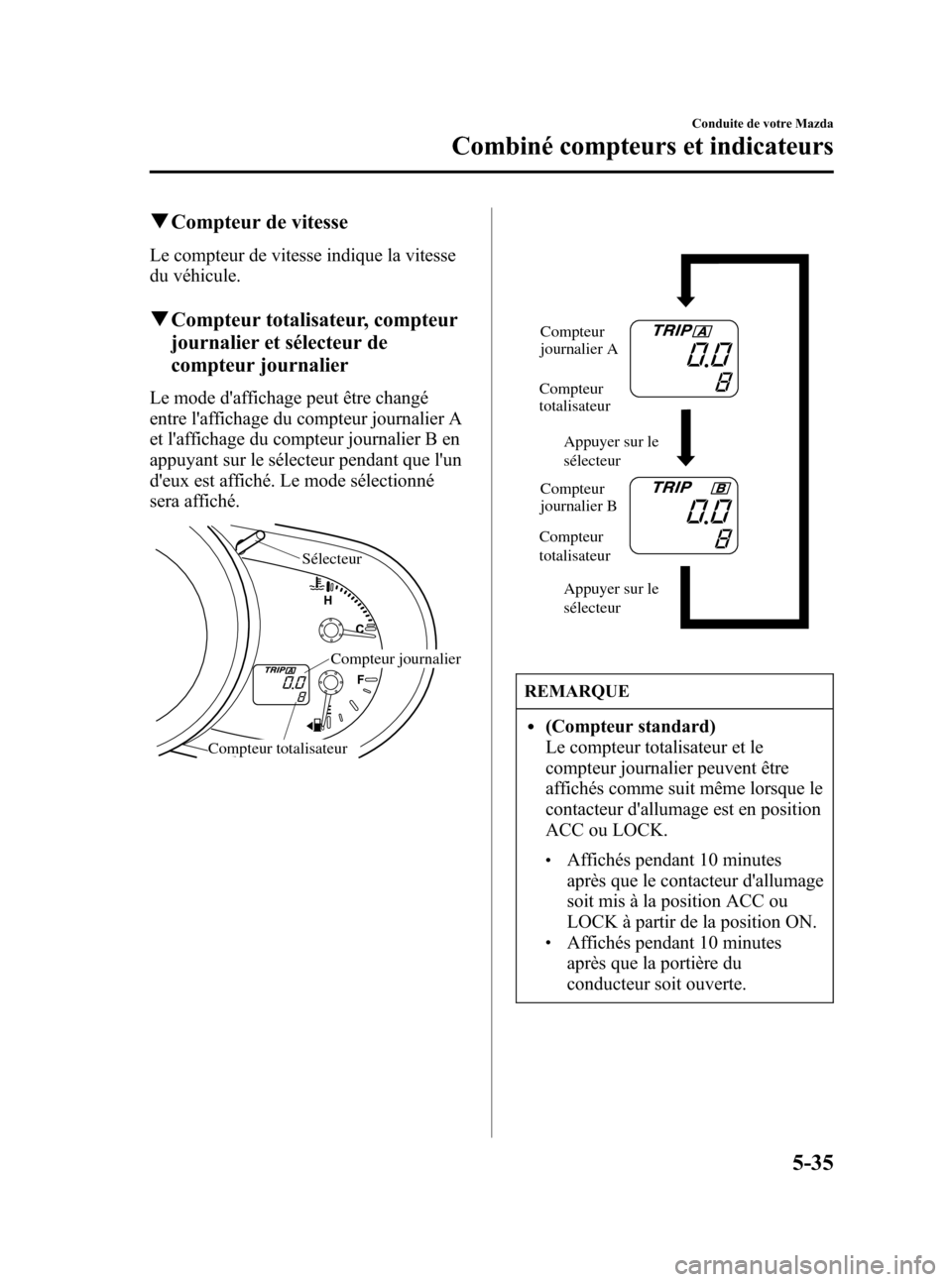

qCompteur de vitesse
Le compteur de vitesse indique la vitesse
du véhicule.
qCompteur totalisateur, compteur
journalier et sélecteur de
compteur journalier
Le mode d'affichage peut être changé
entre l'affichage du compteur journalier A
et l'affichage du compteur journalier B en
appuyant sur le sélecteur pendant que l'un
d'eux est affiché. Le mode sélectionné
sera affiché.
Sélecteur
Compteur journalier
Compteur totalisateur
Compteur
journalier A
Compteur
totalisateur
Appuyer sur le
sélecteur
Compteur
journalier B
Compteur
totalisateur
Appuyer sur le
sélecteur
REMARQUE
l(Compteur standard)
Le compteur totalisateur et le
compteur journalier peuvent être
affichés comme suit même lorsque le
contacteur d'allumage est en position
ACC ou LOCK.
lAffichés pendant 10 minutes
après que le contacteur d'allumage
soit mis à la position ACC ou
LOCK à partir de la position ON.
lAffichés pendant 10 minutes
après que la portière du
conducteur soit ouverte.
Conduite de votre Mazda
Combiné compteurs et indicateurs
5-35
CX-7_8V29-EC-06B_Edition2 Page213
Thursday, March 30 2006 11:37 AM
Form No.8V29-EC-06B
Page 214 of 436

Black plate (214,1)

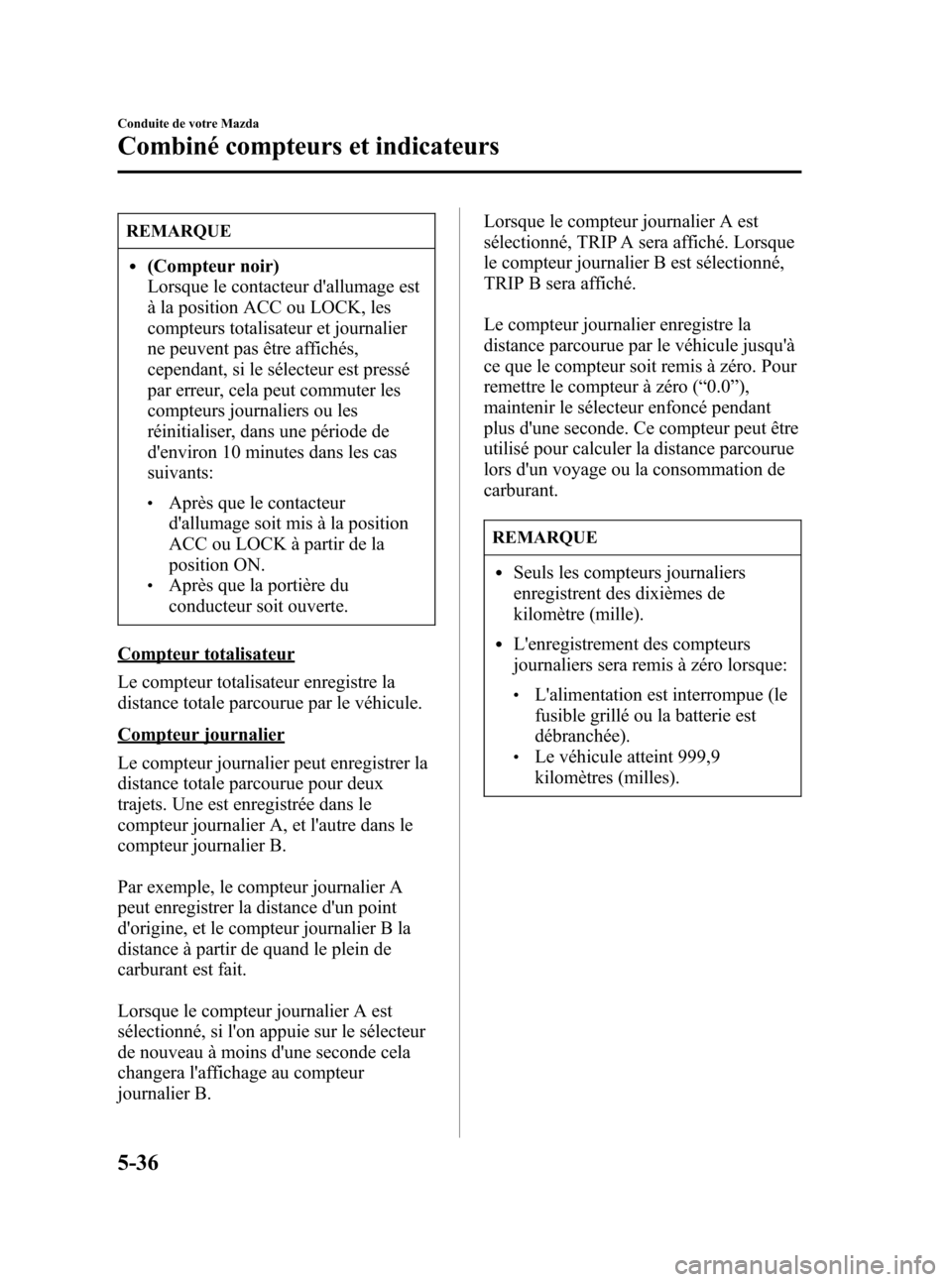

REMARQUE
l(Compteur noir)
Lorsque le contacteur d'allumage est
à la position ACC ou LOCK, les
compteurs totalisateur et journalier
ne peuvent pas être affichés,
cependant, si le sélecteur est pressé
par erreur, cela peut commuter les
compteurs journaliers ou les
réinitialiser, dans une période de
d'environ 10 minutes dans les cas
suivants:
lAprès que le contacteur
d'allumage soit mis à la position
ACC ou LOCK à partir de la
position ON.
lAprès que la portière du
conducteur soit ouverte.
Compteur totalisateur
Le compteur totalisateur enregistre la
distance totale parcourue par le véhicule.
Compteur journalier
Le compteur journalier peut enregistrer la
distance totale parcourue pour deux
trajets. Une est enregistrée dans le
compteur journalier A, et l'autre dans le
compteur journalier B.
Par exemple, le compteur journalier A
peut enregistrer la distance d'un point
d'origine, et le compteur journalier B la
distance à partir de quand le plein de
carburant est fait.
Lorsque le compteur journalier A est
sélectionné, si l'on appuie sur le sélecteur
de nouveau à moins d'une seconde cela
changera l'affichage au compteur
journalier B.Lorsque le compteur journalier A est
sélectionné, TRIP A sera affiché. Lorsque
le compteur journalier B est sélectionné,
TRIP B sera affiché.
Le compteur journalier enregistre la
distance parcourue par le véhicule jusqu'à
ce que le compteur soit remis à zéro. Pour
remettre le compteur à zéro (“0.0”),
maintenir le sélecteur enfoncé pendant
plus d'une seconde. Ce compteur peut être
utilisé pour calculer la distance parcourue
lors d'un voyage ou la consommation de
carburant.
REMARQUE
lSeuls les compteurs journaliers
enregistrent des dixièmes de
kilomètre (mille).
lL'enregistrement des compteurs
journaliers sera remis à zéro lorsque:
lL'alimentation est interrompue (le
fusible grillé ou la batterie est
débranchée).
lLe véhicule atteint 999,9
kilomètres (milles).
5-36
Conduite de votre Mazda
Combiné compteurs et indicateurs
CX-7_8V29-EC-06B_Edition2 Page214
Thursday, March 30 2006 11:37 AM
Form No.8V29-EC-06B
Page 215 of 436

Black plate (215,1)

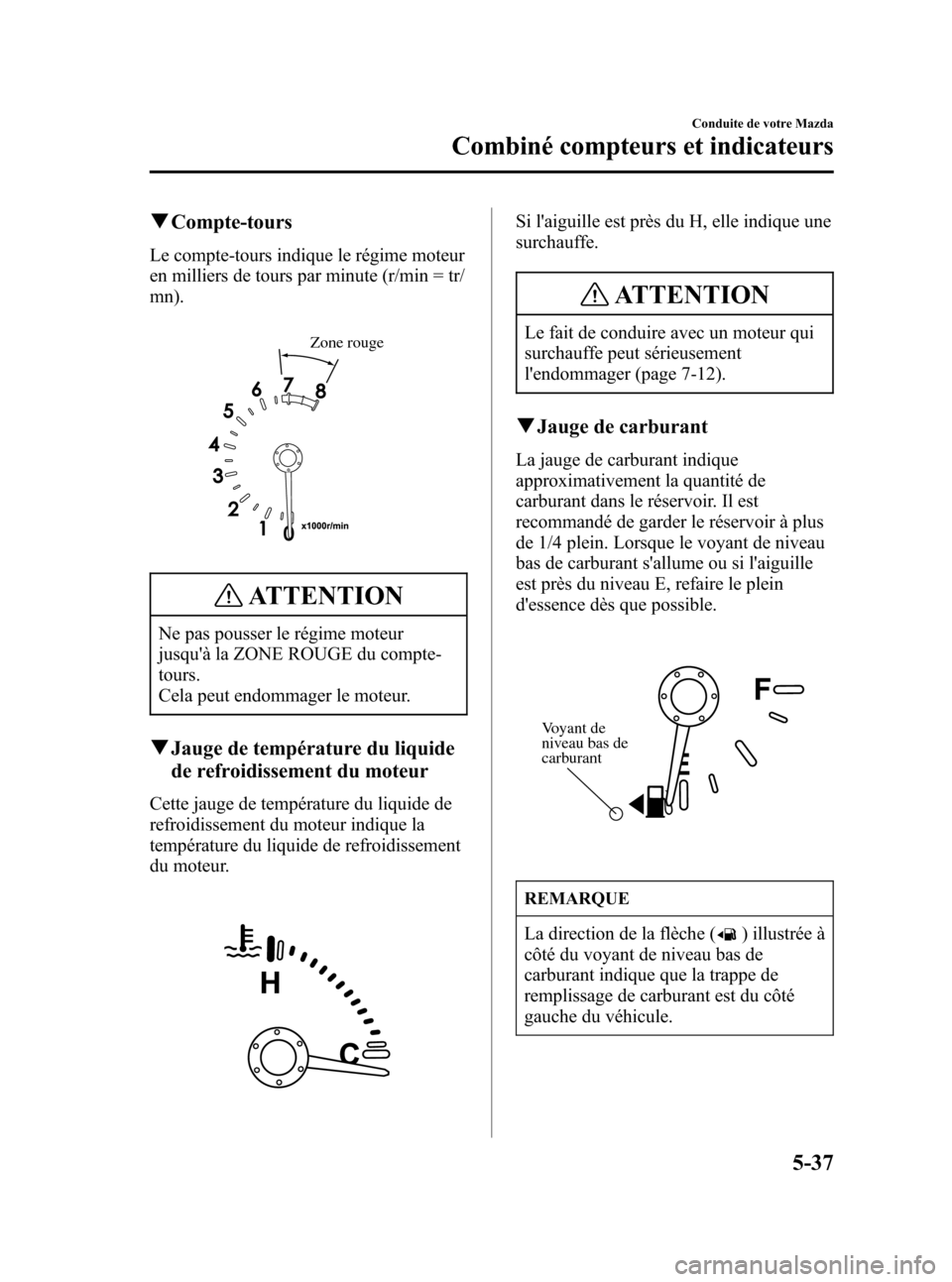

qCompte-tours
Le compte-tours indique le régime moteur
en milliers de tours par minute (r/min = tr/
mn).
Zone rouge
ATTENTION
Ne pas pousser le régime moteur
jusqu'à la ZONE ROUGE du compte-
tours.
Cela peut endommager le moteur.
qJauge de température du liquide
de refroidissement du moteur
Cette jauge de température du liquide de
refroidissement du moteur indique la
température du liquide de refroidissement
du moteur.
Si l'aiguille est près du H, elle indique une
surchauffe.
ATTENTION
Le fait de conduire avec un moteur qui
surchauffe peut sérieusement
l'endommager (page 7-12).
qJauge de carburant
La jauge de carburant indique
approximativement la quantité de
carburant dans le réservoir. Il est
recommandé de garder le réservoir à plus
de 1/4 plein. Lorsque le voyant de niveau
bas de carburant s'allume ou si l'aiguille
est près du niveau E, refaire le plein
d'essence dès que possible.
Voyant de
niveau bas de
carburant
REMARQUE
La direction de la flèche () illustrée à
côté du voyant de niveau bas de
carburant indique que la trappe de
remplissage de carburant est du côté
gauche du véhicule.
Conduite de votre Mazda
Combiné compteurs et indicateurs
5-37
CX-7_8V29-EC-06B_Edition2 Page215
Thursday, March 30 2006 11:37 AM
Form No.8V29-EC-06B
Page 216 of 436

Black plate (216,1)

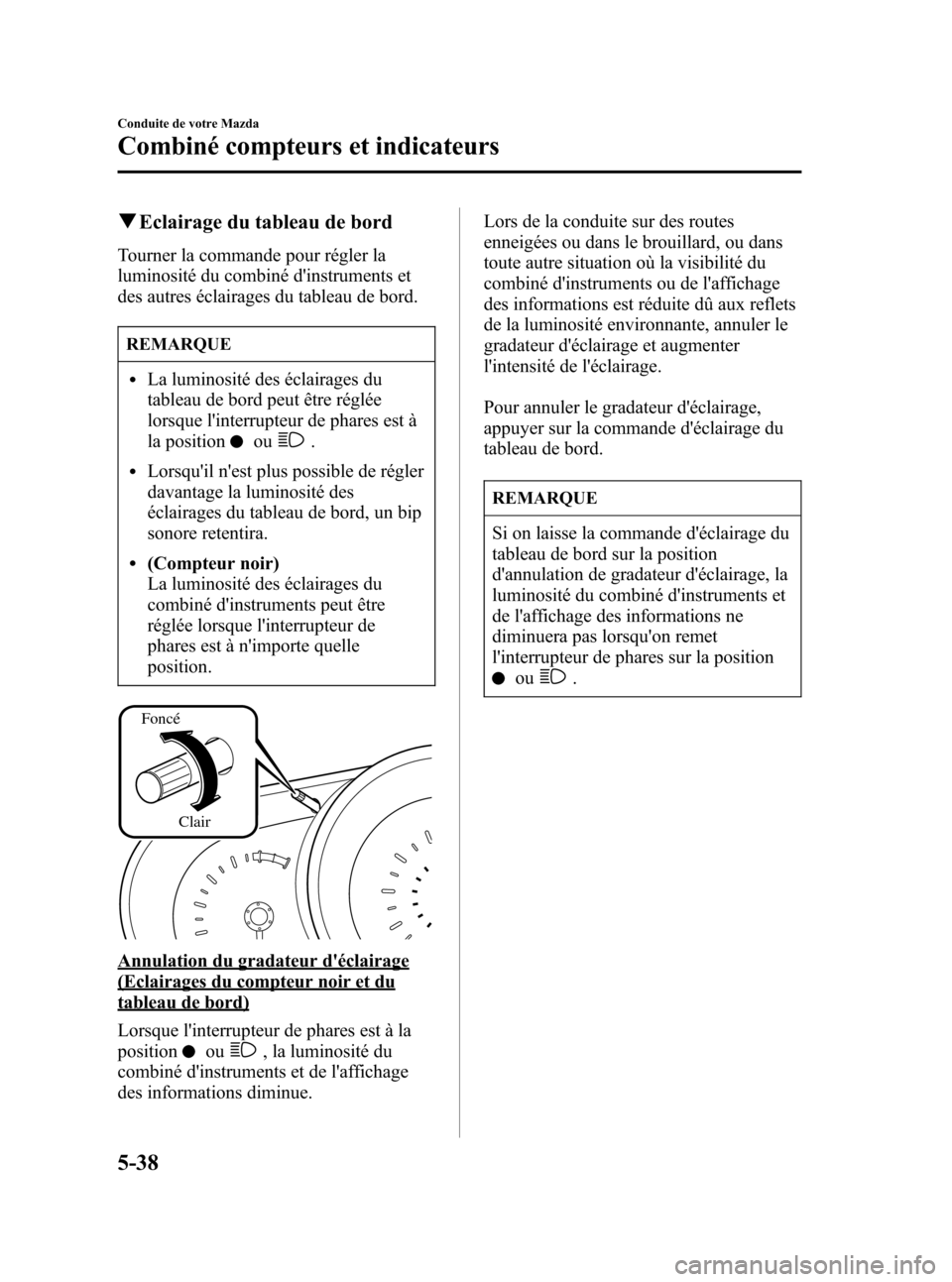

qEclairage du tableau de bord
Tourner la commande pour régler la
luminosité du combiné d'instruments et
des autres éclairages du tableau de bord.
REMARQUE
lLa luminosité des éclairages du
tableau de bord peut être réglée
lorsque l'interrupteur de phares est à
la position
ou.
lLorsqu'il n'est plus possible de régler
davantage la luminosité des
éclairages du tableau de bord, un bip
sonore retentira.
l(Compteur noir)
La luminosité des éclairages du
combiné d'instruments peut être
réglée lorsque l'interrupteur de
phares est à n'importe quelle
position.
Foncé
Clair
Annulation du gradateur d'éclairage
(Eclairages du compteur noir et du
tableau de bord)
Lorsque l'interrupteur de phares est à la
position
ou, la luminosité du
combiné d'instruments et de l'affichage
des informations diminue.Lors de la conduite sur des routes
enneigées ou dans le brouillard, ou dans
toute autre situation où la visibilité du
combiné d'instruments ou de l'affichage
des informations est réduite dû aux reflets
de la luminosité environnante, annuler le
gradateur d'éclairage et augmenter
l'intensité de l'éclairage.
Pour annuler le gradateur d'éclairage,
appuyer sur la commande d'éclairage du
tableau de bord.
REMARQUE
Si on laisse la commande d'éclairage du
tableau de bord sur la position
d'annulation de gradateur d'éclairage, la
luminosité du combiné d'instruments et
de l'affichage des informations ne
diminuera pas lorsqu'on remet
l'interrupteur de phares sur la position
ou.
5-38
Conduite de votre Mazda
Combiné compteurs et indicateurs
CX-7_8V29-EC-06B_Edition2 Page216
Thursday, March 30 2006 11:37 AM
Form No.8V29-EC-06B
Page 217 of 436

Black plate (217,1)
Voyants/témoins
Les voyants/témoins apparaissent dans l'une des zones grisées.
Signal Voyants/témoins Page
Voyant du système de freinage 5-41
Voyant du circuit de charge 5-42
Voyant de pression d'huile moteur 5-43
Voyant d'anomalie du moteur 5-43
Voyant du système d'antiblocage de frein (ABS) 5-41
Voyant du système de coussins d'air/dispositif de prétension de ceinture de
sécurité avant5-44
Voyant de niveau bas de carburant 5-44
Conduite de votre Mazda
Voyants/témoins et avertisseurs sonores
5-39
CX-7_8V29-EC-06B_Edition2 Page217
Thursday, March 30 2006 11:37 AM
Form No.8V29-EC-06B
Page 218 of 436

Black plate (218,1)
Signal Voyants/témoins Page
Voyant/bip de ceintures de sécurité 5-44
Voyant de portière ouverte 5-46
Voyant de niveau bas de liquide de lave-glace 5-46
Voyant de boîte de vitesses automatique 5-46
Voyant du système toutes roues motrices (AWD) 5-47
Voyant du système de surveillance de pression des pneus 5-47
Voyant KEY (rouge)/Témoin KEY (vert) 5-49
Témoin d'immobilisateur 5-50
Témoin de feux de route 5-51
Témoin de position de plage de boîte de vitesse 5-51
Témoin TCS/DSC 5-52
Témoin TCS OFF 5-52
Témoin principal de régulateur de vitesse de croisière (ambre)/Témoin de
réglage de régulateur de vitesse de croisière (vert)5-53
Témoin de feux allumés 5-53
Témoins de clignotants et de feux de détresse 5-53
5-40
Conduite de votre Mazda
Voyants/témoins et avertisseurs sonores
CX-7_8V29-EC-06B_Edition2 Page218
Thursday, March 30 2006 11:37 AM
Form No.8V29-EC-06B
Page 219 of 436

Black plate (219,1)

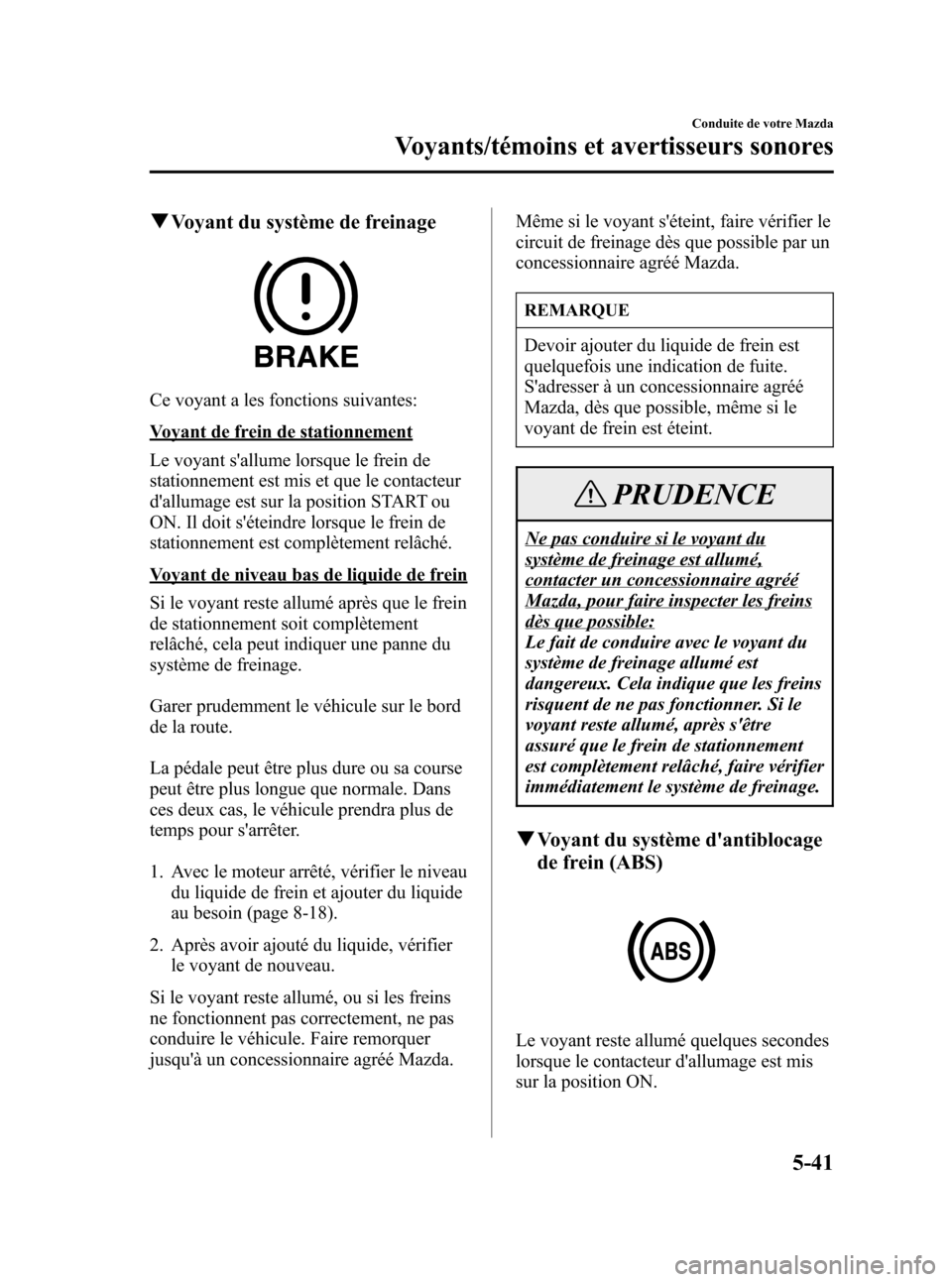

qVoyant du système de freinage
Ce voyant a les fonctions suivantes:
Voyant de frein de stationnement
Le voyant s'allume lorsque le frein de
stationnement est mis et que le contacteur
d'allumage est sur la position START ou
ON. Il doit s'éteindre lorsque le frein de
stationnement est complètement relâché.
Voyant de niveau bas de liquide de frein
Si le voyant reste allumé après que le frein
de stationnement soit complètement
relâché, cela peut indiquer une panne du
système de freinage.
Garer prudemment le véhicule sur le bord
de la route.
La pédale peut être plus dure ou sa course
peut être plus longue que normale. Dans
ces deux cas, le véhicule prendra plus de
temps pour s'arrêter.
1. Avec le moteur arrêté, vérifier le niveau
du liquide de frein et ajouter du liquide
au besoin (page 8-18).
2. Après avoir ajouté du liquide, vérifier
le voyant de nouveau.
Si le voyant reste allumé, ou si les freins
ne fonctionnent pas correctement, ne pas
conduire le véhicule. Faire remorquer
jusqu'à un concessionnaire agréé Mazda.Même si le voyant s'éteint, faire vérifier le
circuit de freinage dès que possible par un
concessionnaire agréé Mazda.
REMARQUE
Devoir ajouter du liquide de frein est
quelquefois une indication de fuite.
S'adresser à un concessionnaire agréé
Mazda, dès que possible, même si le
voyant de frein est éteint.
PRUDENCE
Ne pas conduire si le voyant du
système de freinage est allumé,
contacter un concessionnaire agréé
Mazda, pour faire inspecter les freins
dès que possible:
Le fait de conduire avec le voyant du
système de freinage allumé est
dangereux. Cela indique que les freins
risquent de ne pas fonctionner. Si le
voyant reste allumé, après s'être
assuré que le frein de stationnement
est complètement relâché, faire vérifier
immédiatement le système de freinage.
qVoyant du système d'antiblocage
de frein (ABS)
Le voyant reste allumé quelques secondes
lorsque le contacteur d'allumage est mis
sur la position ON.
Conduite de votre Mazda
Voyants/témoins et avertisseurs sonores
5-41
CX-7_8V29-EC-06B_Edition2 Page219
Thursday, March 30 2006 11:37 AM
Form No.8V29-EC-06B
Page 220 of 436

Black plate (220,1)

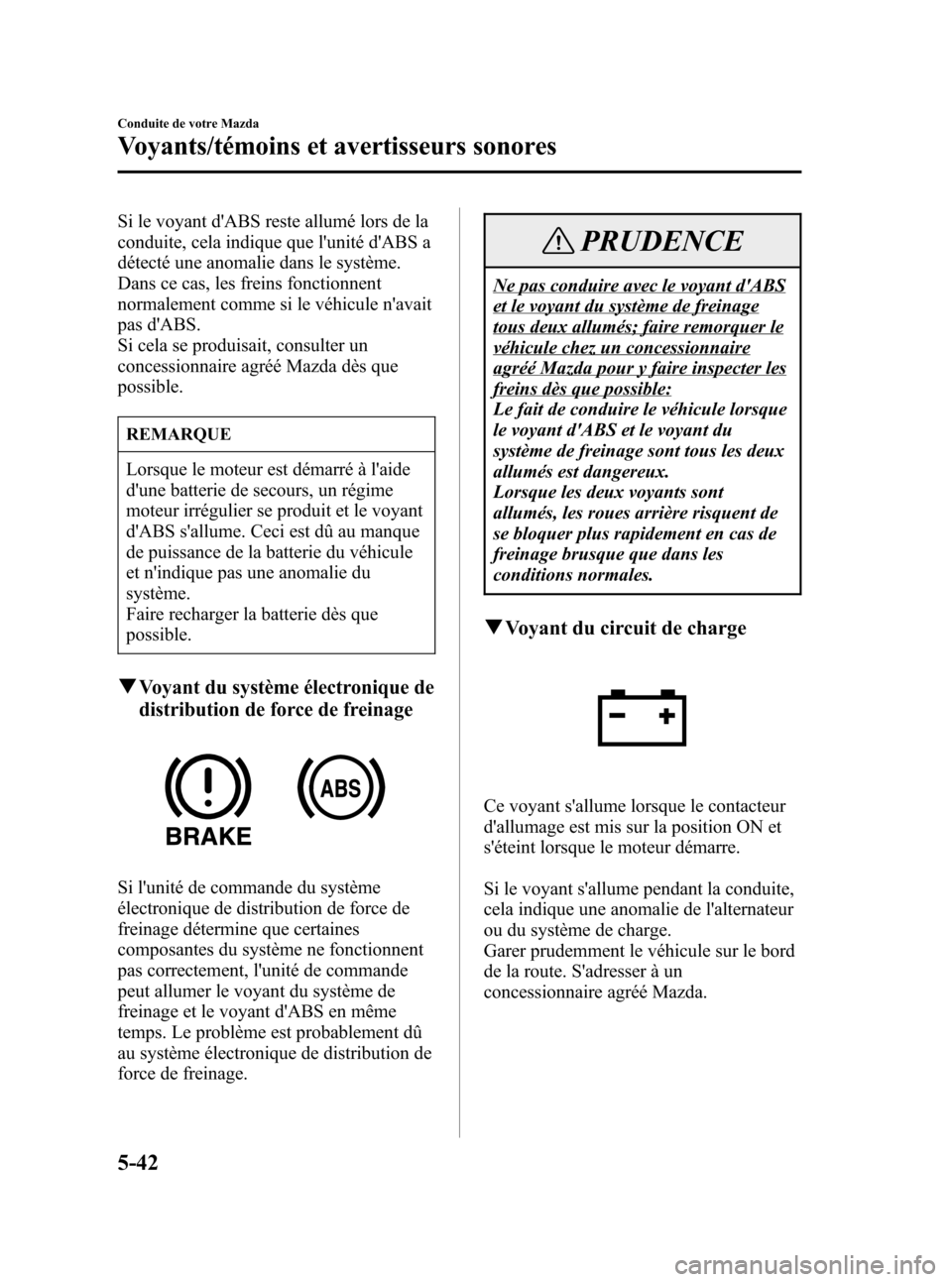

Si le voyant d'ABS reste allumé lors de la
conduite, cela indique que l'unité d'ABS a
détecté une anomalie dans le système.
Dans ce cas, les freins fonctionnent
normalement comme si le véhicule n'avait
pas d'ABS.
Si cela se produisait, consulter un
concessionnaire agréé Mazda dès que
possible.
REMARQUE
Lorsque le moteur est démarré à l'aide
d'une batterie de secours, un régime
moteur irrégulier se produit et le voyant
d'ABS s'allume. Ceci est dû au manque
de puissance de la batterie du véhicule
et n'indique pas une anomalie du
système.
Faire recharger la batterie dès que
possible.
qVoyant du système électronique de
distribution de force de freinage
Si l'unité de commande du système
électronique de distribution de force de
freinage détermine que certaines
composantes du système ne fonctionnent
pas correctement, l'unité de commande
peut allumer le voyant du système de
freinage et le voyant d'ABS en même
temps. Le problème est probablement dû
au système électronique de distribution de
force de freinage.
PRUDENCE
Ne pas conduire avec le voyant d'ABS
et le voyant du système de freinage
tous deux allumés; faire remorquer le
véhicule chez un concessionnaire
agréé Mazda pour y faire inspecter les
freins dès que possible:
Le fait de conduire le véhicule lorsque
le voyant d'ABS et le voyant du
système de freinage sont tous les deux
allumés est dangereux.
Lorsque les deux voyants sont
allumés, les roues arrière risquent de
se bloquer plus rapidement en cas de
freinage brusque que dans les
conditions normales.
qVoyant du circuit de charge
Ce voyant s'allume lorsque le contacteur
d'allumage est mis sur la position ON et
s'éteint lorsque le moteur démarre.
Si le voyant s'allume pendant la conduite,
cela indique une anomalie de l'alternateur
ou du système de charge.
Garer prudemment le véhicule sur le bord
de la route. S'adresser à un
concessionnaire agréé Mazda.
5-42
Conduite de votre Mazda
Voyants/témoins et avertisseurs sonores
CX-7_8V29-EC-06B_Edition2 Page220
Thursday, March 30 2006 11:37 AM
Form No.8V29-EC-06B
