MAZDA MODEL CX-7 2007 Manuel du propriétaire (in French)
Manufacturer: MAZDA, Model Year: 2007, Model line: MODEL CX-7, Model: MAZDA MODEL CX-7 2007Pages: 436, PDF Size: 5.99 MB
Page 251 of 436

Black plate (251,1)

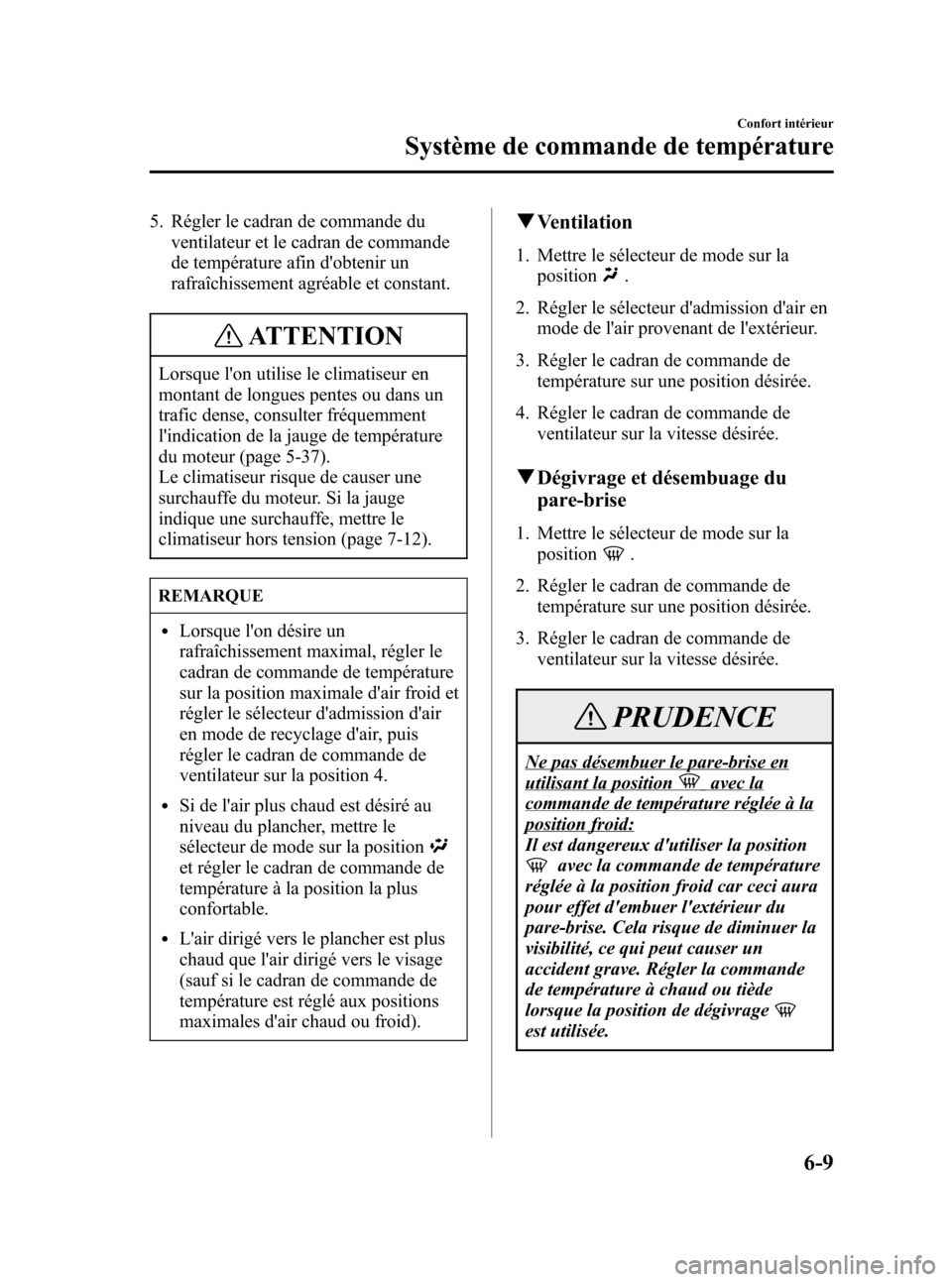

5. Régler le cadran de commande du
ventilateur et le cadran de commande
de température afin d'obtenir un
rafraîchissement agréable et constant.
ATTENTION
Lorsque l'on utilise le climatiseur en
montant de longues pentes ou dans un
trafic dense, consulter fréquemment
l'indication de la jauge de température
du moteur (page 5-37).
Le climatiseur risque de causer une
surchauffe du moteur. Si la jauge
indique une surchauffe, mettre le
climatiseur hors tension (page 7-12).
REMARQUE
lLorsque l'on désire un
rafraîchissement maximal, régler le
cadran de commande de température
sur la position maximale d'air froid et
régler le sélecteur d'admission d'air
en mode de recyclage d'air, puis
régler le cadran de commande de
ventilateur sur la position 4.
lSi de l'air plus chaud est désiré au
niveau du plancher, mettre le
sélecteur de mode sur la position
et régler le cadran de commande de
température à la position la plus
confortable.
lL'air dirigé vers le plancher est plus
chaud que l'air dirigé vers le visage
(sauf si le cadran de commande de
température est réglé aux positions
maximales d'air chaud ou froid).
qVentilation
1. Mettre le sélecteur de mode sur la
position
.
2. Régler le sélecteur d'admission d'air en
mode de l'air provenant de l'extérieur.
3. Régler le cadran de commande de
température sur une position désirée.
4. Régler le cadran de commande de
ventilateur sur la vitesse désirée.
qDégivrage et désembuage du
pare-brise
1. Mettre le sélecteur de mode sur la
position
.
2. Régler le cadran de commande de
température sur une position désirée.
3. Régler le cadran de commande de
ventilateur sur la vitesse désirée.
PRUDENCE
Ne pas désembuer le pare-brise en
utilisant la positionavec la
commande de température réglée à la
position froid:
Il est dangereux d'utiliser la position
avec la commande de température
réglée à la position froid car ceci aura
pour effet d'embuer l'extérieur du
pare-brise. Cela risque de diminuer la
visibilité, ce qui peut causer un
accident grave. Régler la commande
de température à chaud ou tiède
lorsque la position de dégivrage
est utilisée.
Confort intérieur
Système de commande de température
6-9
CX-7_8V29-EC-06B_Edition2 Page251
Thursday, March 30 2006 11:38 AM
Form No.8V29-EC-06B
Page 252 of 436

Black plate (252,1)

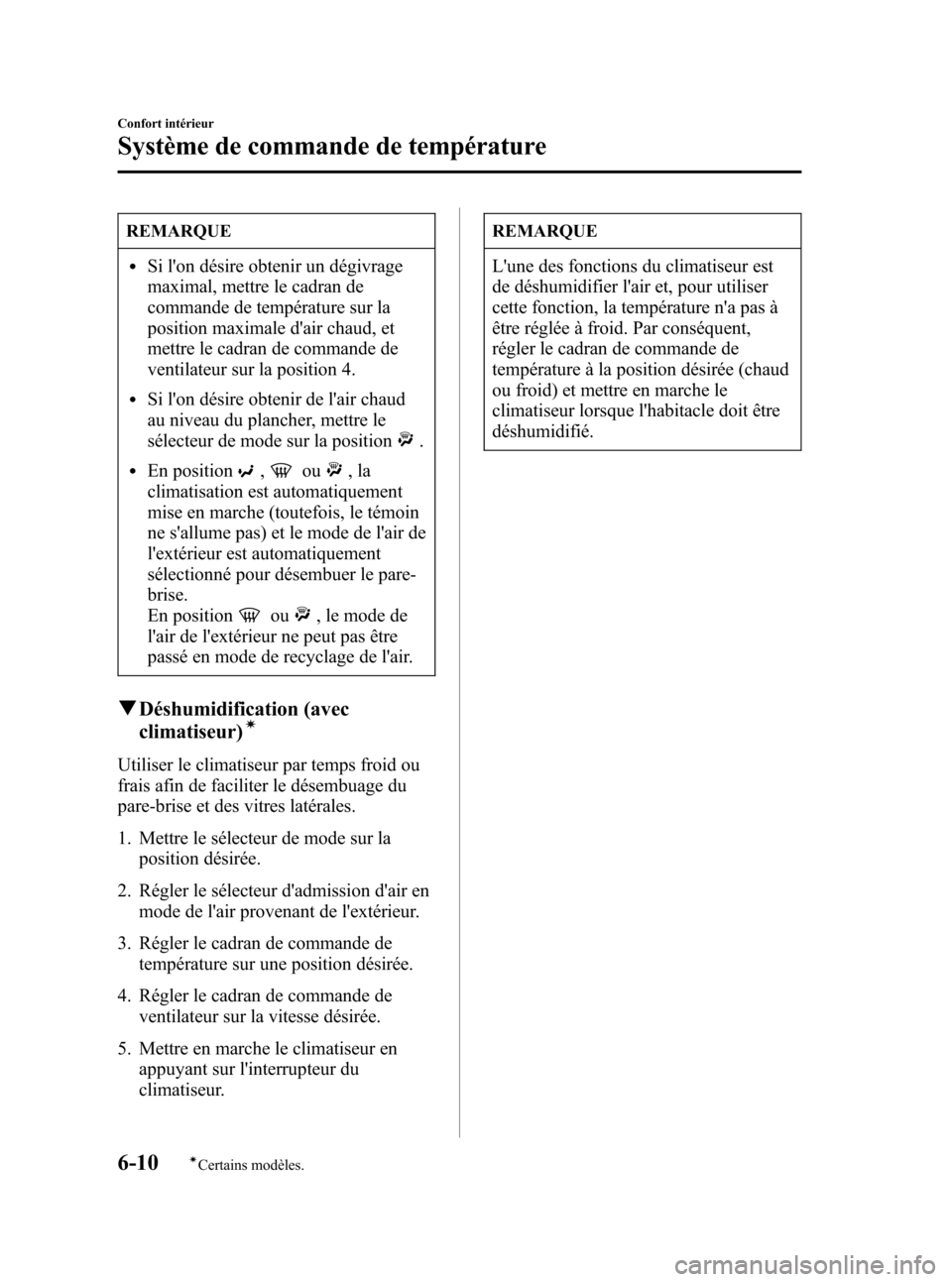

REMARQUE
lSi l'on désire obtenir un dégivrage
maximal, mettre le cadran de
commande de température sur la
position maximale d'air chaud, et
mettre le cadran de commande de
ventilateur sur la position 4.
lSi l'on désire obtenir de l'air chaud
au niveau du plancher, mettre le
sélecteur de mode sur la position
.
lEn position,ou,la
climatisation est automatiquement
mise en marche (toutefois, le témoin
ne s'allume pas) et le mode de l'air de
l'extérieur est automatiquement
sélectionné pour désembuer le pare-
brise.
En position
ou, le mode de
l'air de l'extérieur ne peut pas être
passé en mode de recyclage de l'air.
qDéshumidification (avec
climatiseur)í
Utiliser le climatiseur par temps froid ou
frais afin de faciliter le désembuage du
pare-brise et des vitres latérales.
1. Mettre le sélecteur de mode sur la
position désirée.
2. Régler le sélecteur d'admission d'air en
mode de l'air provenant de l'extérieur.
3. Régler le cadran de commande de
température sur une position désirée.
4. Régler le cadran de commande de
ventilateur sur la vitesse désirée.
5. Mettre en marche le climatiseur en
appuyant sur l'interrupteur du
climatiseur.
REMARQUE
L'une des fonctions du climatiseur est
de déshumidifier l'air et, pour utiliser
cette fonction, la température n'a pas à
être réglée à froid. Par conséquent,
régler le cadran de commande de
température à la position désirée (chaud
ou froid) et mettre en marche le
climatiseur lorsque l'habitacle doit être
déshumidifié.
6-10
Confort intérieur
íCertains modèles.
Système de commande de température
CX-7_8V29-EC-06B_Edition2 Page252
Thursday, March 30 2006 11:38 AM
Form No.8V29-EC-06B
Page 253 of 436

Black plate (253,1)

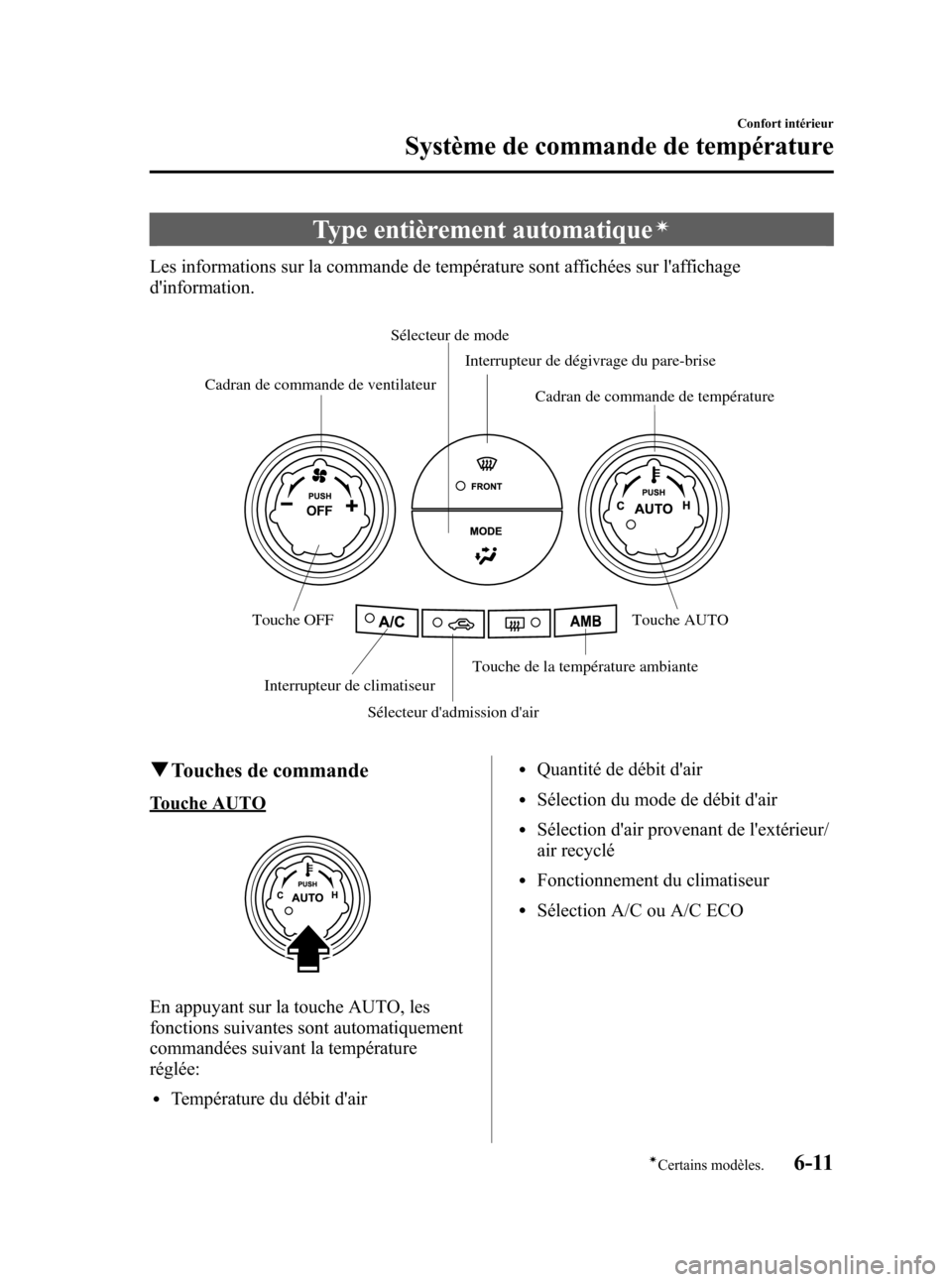

Type entièrement automatiqueí
Les informations sur la commande de température sont affichées sur l'affichage
d'information.
Cadran de commande de température Cadran de commande de ventilateurSélecteur de mode
Interrupteur de dégivrage du pare-brise
Sélecteur d'admission d'air Interrupteur de climatiseur Touche OFF Touche AUTO
Touche de la température ambiante
qTouches de commande
Touche AUTO
En appuyant sur la touche AUTO, les
fonctions suivantes sont automatiquement
commandées suivant la température
réglée:
lTempérature du débit d'air
lQuantité de débit d'air
lSélection du mode de débit d'air
lSélection d'air provenant de l'extérieur/
air recyclé
lFonctionnement du climatiseur
lSélection A/C ou A/C ECO
Confort intérieur
Système de commande de température
6-11íCertains modèles. CX-7_8V29-EC-06B_Edition2 Page253
Thursday, March 30 2006 11:38 AM
Form No.8V29-EC-06B
Page 254 of 436

Black plate (254,1)

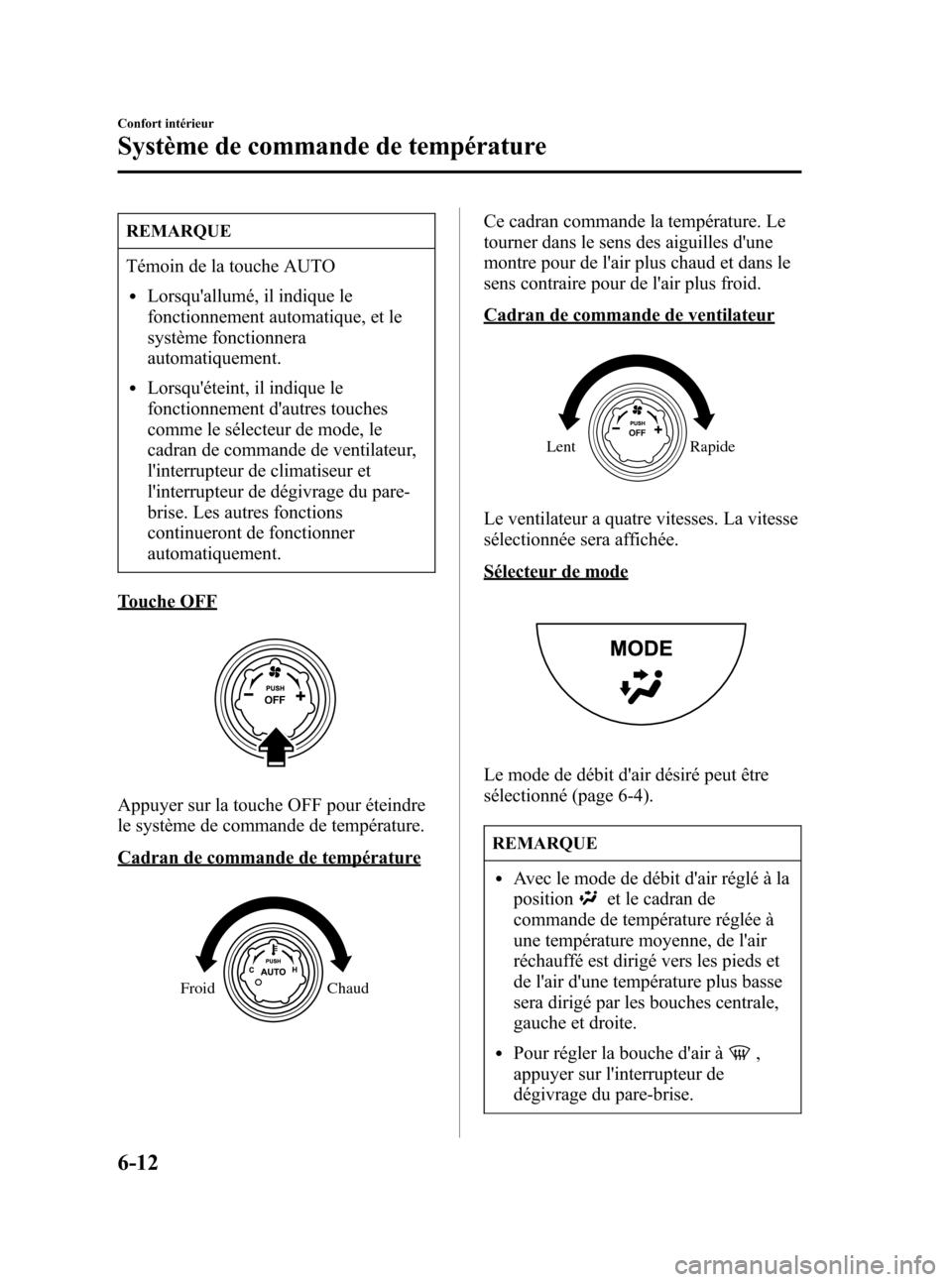

REMARQUE
Témoin de la touche AUTO
lLorsqu'allumé, il indique le
fonctionnement automatique, et le
système fonctionnera
automatiquement.
lLorsqu'éteint, il indique le
fonctionnement d'autres touches
comme le sélecteur de mode, le
cadran de commande de ventilateur,
l'interrupteur de climatiseur et
l'interrupteur de dégivrage du pare-
brise. Les autres fonctions
continueront de fonctionner
automatiquement.
Touche OFF
Appuyer sur la touche OFF pour éteindre
le système de commande de température.
Cadran de commande de température
Chaud Froid
Ce cadran commande la température. Le
tourner dans le sens des aiguilles d'une
montre pour de l'air plus chaud et dans le
sens contraire pour de l'air plus froid.
Cadran de commande de ventilateur
Rapide
Lent
Le ventilateur a quatre vitesses. La vitesse
sélectionnée sera affichée.
Sélecteur de mode
Le mode de débit d'air désiré peut être
sélectionné (page 6-4).
REMARQUE
lAvec le mode de débit d'air réglé à la
position
et le cadran de
commande de température réglée à
une température moyenne, de l'air
réchauffé est dirigé vers les pieds et
de l'air d'une température plus basse
sera dirigé par les bouches centrale,
gauche et droite.
lPour régler la bouche d'air à,
appuyer sur l'interrupteur de
dégivrage du pare-brise.
6-12
Confort intérieur
Système de commande de température
CX-7_8V29-EC-06B_Edition2 Page254
Thursday, March 30 2006 11:38 AM
Form No.8V29-EC-06B
Page 255 of 436

Black plate (255,1)

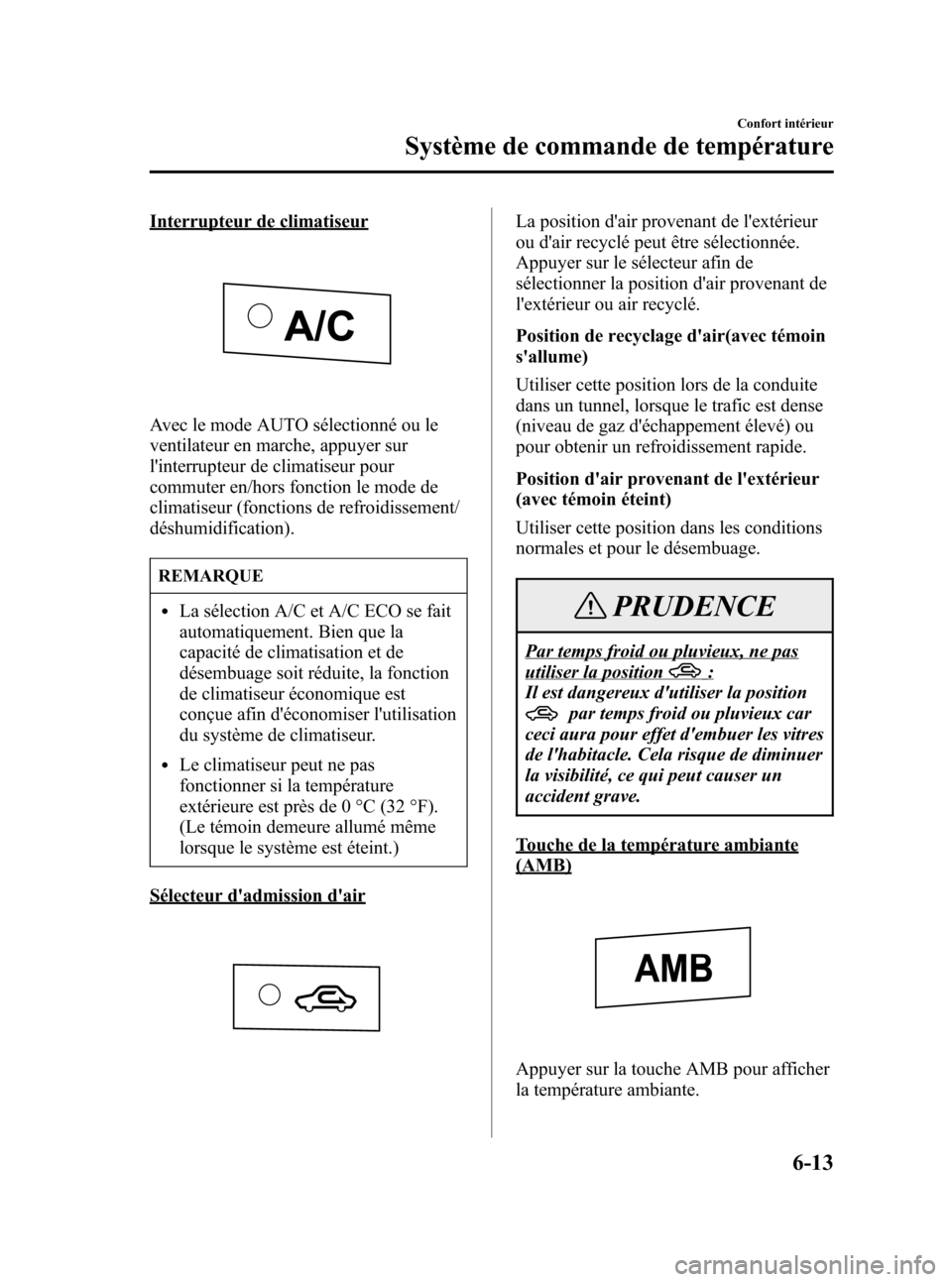

Interrupteur de climatiseur
Avec le mode AUTO sélectionné ou le
ventilateur en marche, appuyer sur
l'interrupteur de climatiseur pour
commuter en/hors fonction le mode de
climatiseur (fonctions de refroidissement/
déshumidification).
REMARQUE
lLa sélection A/C et A/C ECO se fait
automatiquement. Bien que la
capacité de climatisation et de
désembuage soit réduite, la fonction
de climatiseur économique est
conçue afin d'économiser l'utilisation
du système de climatiseur.
lLe climatiseur peut ne pas
fonctionner si la température
extérieure est près de 0 °C (32 °F).
(Le témoin demeure allumé même
lorsque le système est éteint.)
Sélecteur d'admission d'air
La position d'air provenant de l'extérieur
ou d'air recyclé peut être sélectionnée.
Appuyer sur le sélecteur afin de
sélectionner la position d'air provenant de
l'extérieur ou air recyclé.
Position de recyclage d'air(avec témoin
s'allume)
Utiliser cette position lors de la conduite
dans un tunnel, lorsque le trafic est dense
(niveau de gaz d'échappement élevé) ou
pour obtenir un refroidissement rapide.
Position d'air provenant de l'extérieur
(avec témoin éteint)
Utiliser cette position dans les conditions
normales et pour le désembuage.
PRUDENCE
Par temps froid ou pluvieux, ne pas
utiliser la position:
Il est dangereux d'utiliser la position
par temps froid ou pluvieux car
ceci aura pour effet d'embuer les vitres
de l'habitacle. Cela risque de diminuer
la visibilité, ce qui peut causer un
accident grave.
Touche de la température ambiante
(AMB)
Appuyer sur la touche AMB pour afficher
la température ambiante.
Confort intérieur
Système de commande de température
6-13
CX-7_8V29-EC-06B_Edition2 Page255
Thursday, March 30 2006 11:38 AM
Form No.8V29-EC-06B
Page 256 of 436

Black plate (256,1)

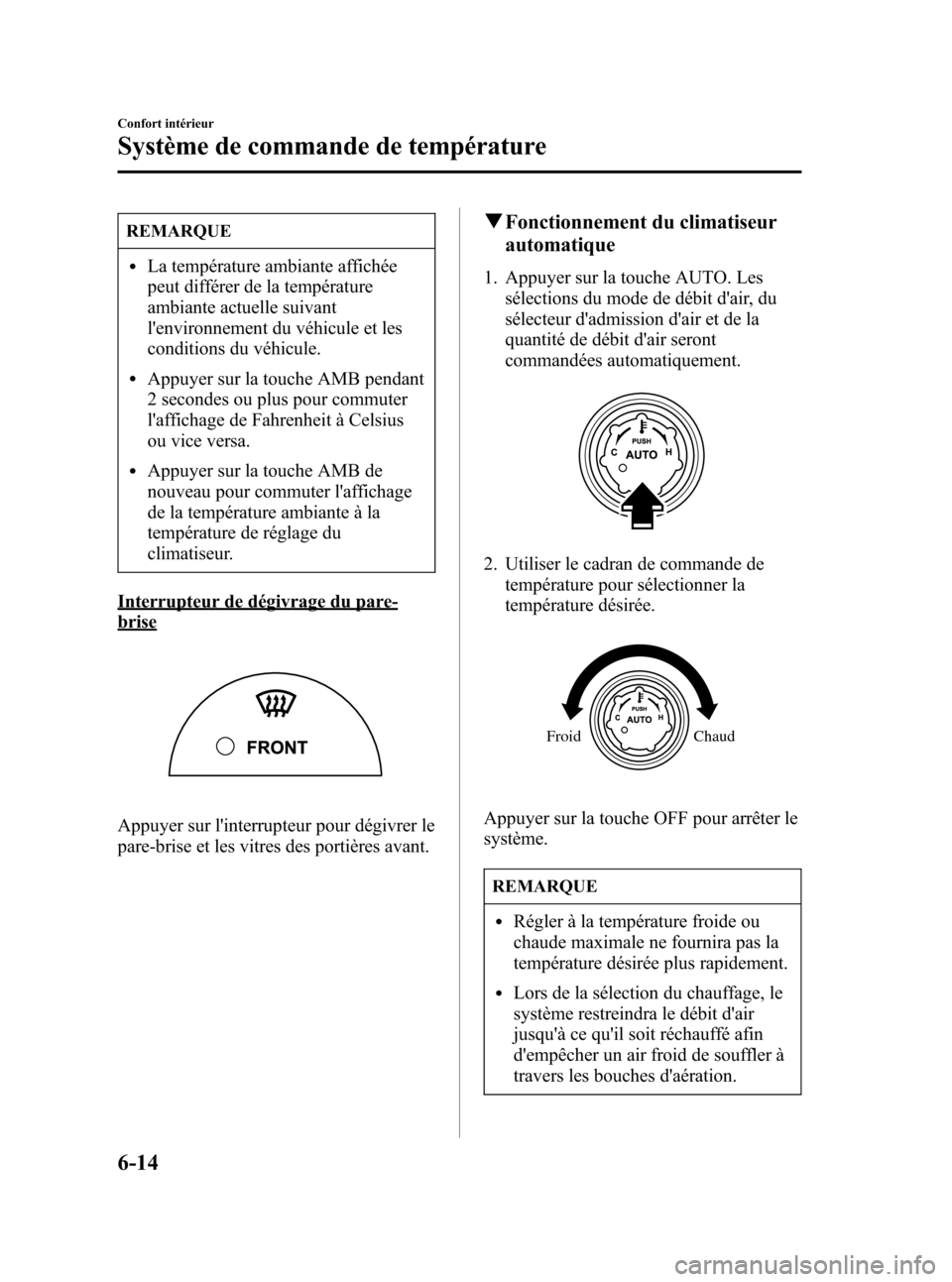

REMARQUE
lLa température ambiante affichée
peut différer de la température
ambiante actuelle suivant
l'environnement du véhicule et les
conditions du véhicule.
lAppuyer sur la touche AMB pendant
2 secondes ou plus pour commuter
l'affichage de Fahrenheit à Celsius
ou vice versa.
lAppuyer sur la touche AMB de
nouveau pour commuter l'affichage
de la température ambiante à la
température de réglage du
climatiseur.
Interrupteur de dégivrage du pare-
brise
Appuyer sur l'interrupteur pour dégivrer le
pare-brise et les vitres des portières avant.
qFonctionnement du climatiseur
automatique
1. Appuyer sur la touche AUTO. Les
sélections du mode de débit d'air, du
sélecteur d'admission d'air et de la
quantité de débit d'air seront
commandées automatiquement.
2. Utiliser le cadran de commande de
température pour sélectionner la
température désirée.
Chaud Froid
Appuyer sur la touche OFF pour arrêter le
système.
REMARQUE
lRégler à la température froide ou
chaude maximale ne fournira pas la
température désirée plus rapidement.
lLors de la sélection du chauffage, le
système restreindra le débit d'air
jusqu'à ce qu'il soit réchauffé afin
d'empêcher un air froid de souffler à
travers les bouches d'aération.
6-14
Confort intérieur
Système de commande de température
CX-7_8V29-EC-06B_Edition2 Page256
Thursday, March 30 2006 11:38 AM
Form No.8V29-EC-06B
Page 257 of 436

Black plate (257,1)

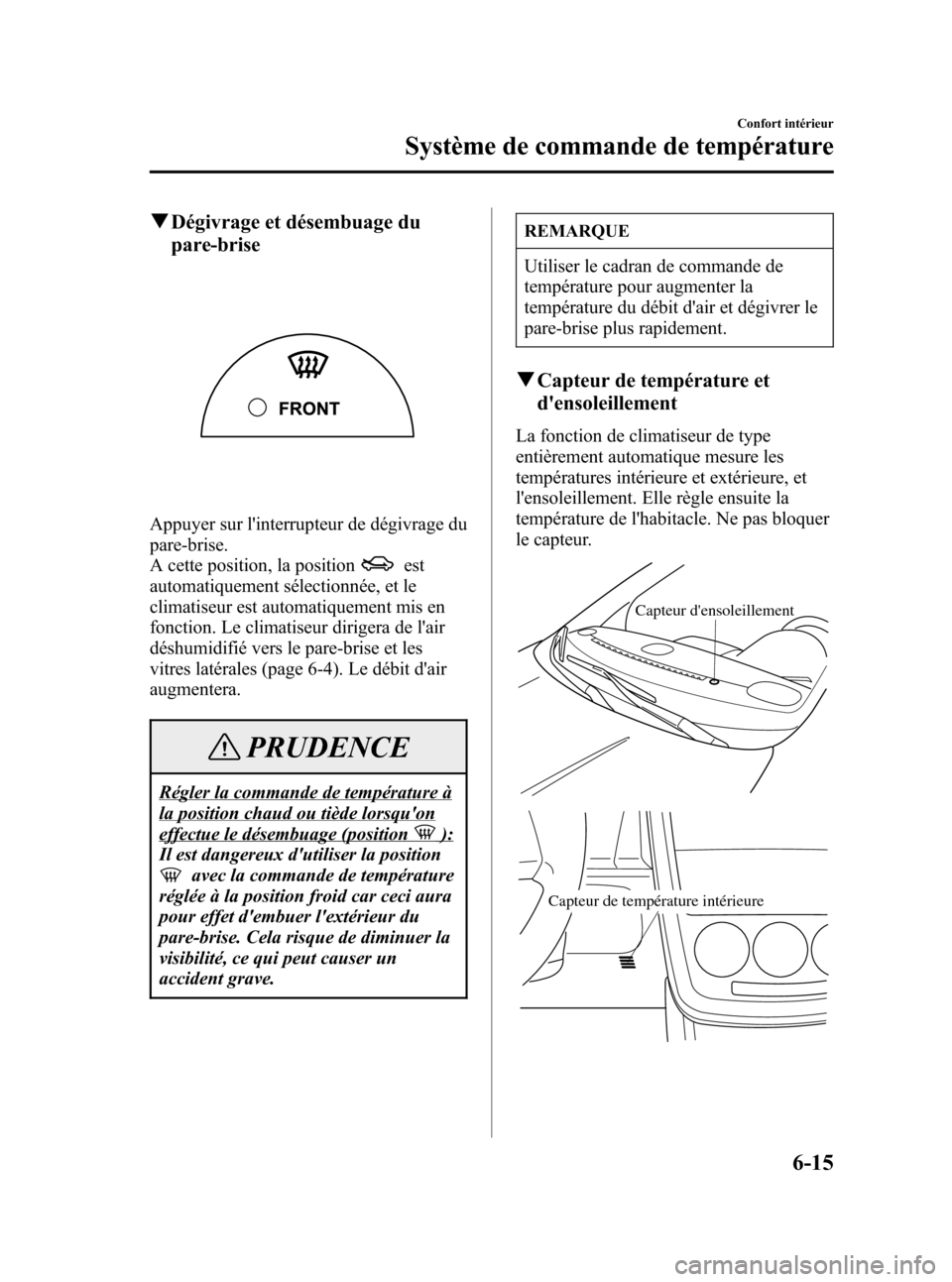

qDégivrage et désembuage du
pare-brise
Appuyer sur l'interrupteur de dégivrage du
pare-brise.
A cette position, la position
est
automatiquement sélectionnée, et le
climatiseur est automatiquement mis en
fonction. Le climatiseur dirigera de l'air
déshumidifié vers le pare-brise et les
vitres latérales (page 6-4). Le débit d'air
augmentera.
PRUDENCE
Régler la commande de température à
la position chaud ou tiède lorsqu'on
effectue le désembuage (position):
Il est dangereux d'utiliser la position
avec la commande de température
réglée à la position froid car ceci aura
pour effet d'embuer l'extérieur du
pare-brise. Cela risque de diminuer la
visibilité, ce qui peut causer un
accident grave.
REMARQUE
Utiliser le cadran de commande de
température pour augmenter la
température du débit d'air et dégivrer le
pare-brise plus rapidement.
qCapteur de température et
d'ensoleillement
La fonction de climatiseur de type
entièrement automatique mesure les
températures intérieure et extérieure, et
l'ensoleillement. Elle règle ensuite la
température de l'habitacle. Ne pas bloquer
le capteur.
Capteur d'ensoleillement
Capteur de température intérieure
Confort intérieur
Système de commande de température
6-15
CX-7_8V29-EC-06B_Edition2 Page257
Thursday, March 30 2006 11:38 AM
Form No.8V29-EC-06B
Page 258 of 436

Black plate (258,1)
Antenne
qType détachable
Pour retirer l'antenne, la tourner dans le
sens contraire des aiguilles d'une montre.
Pour installer l'antenne, la tourner dans le
sens des aiguilles d'une montre.
S'assurer que l'antenne est bien installée.
Installer
Retirer
ATTENTION
lPour ne pas endommager l'antenne,
la retirer avant d'entrer dans un lave-
auto ou avant de passer sous un
obstacle bas.
lFaire attention autour de l’antenne en
enlevant la neige du pavillon. Sinon
cela pourrait endommager l’antenne.
REMARQUE
Nous recommandons de retirer
l'antenne et de la garder à l'intérieur du
véhicule lorsque le véhicule est laissé
sans surveillance.
Conseils d'utilisation du
système audio
PRUDENCE
Ne pas régler les interrupteurs de
commande de l'appareil audio
pendant la conduite du véhicule:
Le fait de régler l'appareil audio
pendant la conduite du véhicule est
dangereux car cela risque de faire
perdre la concentration apportée à la
conduite du véhicule et risque de
causer un accident grave. Toujours
régler l'appareil audio lorsque le
véhicule est arrêté. Même si les
commandes audio se trouvent sur le
volant, il faut apprendre à les utiliser
sans avoir à les regarder afin qu'un
maximum d'attention soit dirigé vers
la route pendant la conduite du
véhicule.
ATTENTION
Pour une conduite sécuritaire, régler le
volume audio à un niveau qui permet
d'entendre les sons à l'extérieur du
véhicule.
6-16
Confort intérieur
Système audio
CX-7_8V29-EC-06B_Edition2 Page258
Thursday, March 30 2006 11:38 AM
Form No.8V29-EC-06B
Page 259 of 436

Black plate (259,1)
REMARQUE
lNe pas utiliser l'appareil audio
pendant de longues périodes si le
moteur ne tourne pas. Sinon, cela
risque de décharger la batterie.
lSi un téléphone cellulaire ou un
poste bande publique est utilisé dans
ou près du véhicule, cela risque de
causer des parasites sur l'appareil
audio, cependant, ceci n'indique pas
un mauvais fonctionnement de
l'appareil.
qRéception radio
Caractéristiques des ondes AM
Les ondes AM contournent des obstacles
tels que les bâtiments et les montagnes, et
subissent une réflexion sur l'ionosphère.
Elles ont donc une portée plus grande que
les ondes FM. Pour cette raison, il est
possible que deux stations émettrices
soient captées simultanément sur la même
fréquence.
Station 2 Station 1
Ionosphère
Caractéristiques des ondes FM
Les émissions FM ont généralement une
portée de 40 à 50 km (25 à 30 milles)
environ. A cause du codage
supplémentaire requis pour séparer le son
en deux canaux, la portée de la FM stéréo
est encore plus réduite que celle de la FM
monaurale (non stéréo).
Station FM
40—50 km
(25—30 milles)
Les signaux provenant d'un émetteur FM
peuvent être comparés à des faisceaux
lumineux: ils ne s'incurvent jamais, mais
peuvent par contre être réfléchis.
Contrairement aux signaux AM, les
signaux FM ne peuvent aller plus loin que
l'horizon. Par conséquent la portée des
stations FM n'atteint pas celle des stations
AM.
Onde AM Onde FM
Onde FM
100—200 km (60—120 milles)
Ionosphère
Les conditions atmosphériques peuvent
elles aussi influencer la réception des
signaux FM. Une humidité importante
provoque une mauvaise réception.
Cependant la réception est meilleure par
temps nuageux que par beau temps.
Confort intérieur
Système audio
6-17
CX-7_8V29-EC-06B_Edition2 Page259
Thursday, March 30 2006 11:38 AM
Form No.8V29-EC-06B
Page 260 of 436

Black plate (260,1)
Parasites dus à la transmission sous
plusieurs angles
Comme les signaux FM peuvent être
réfléchis par des obstacles, il est possible
de recevoir simultanément un signal direct
et un signal réfléchi. Cela cause un léger
retard et peut provoquer des parasites ou
de la distorsion. Ce type de problème peut
se présenter même à proximité d'un
émetteur.
Onde réfléchie
Onde directe
Parasites de pleurage/saut
Comme les signaux provenant d'un
émetteur FM se déplacent en ligne droite,
ils s'affaiblissent entre des obstacles
élevés tels que des bâtiments élevés ou
des montagnes. Lorsqu'un véhicule passe
dans un endroit semblable, les conditions
de réception changent soudainement,
provoquant des parasites irritants.
Parasites dus à des signaux faibles
Dans certaines régions, les signaux
s'affaiblissent à cause de l'éloignement de
l'émetteur. La réception dans de telles
régions se caractérise par des coupures du
son.
Parasites dus à des signaux puissants
Des parasites peuvent apparaître dans le
voisinage d'un émetteur. Les signaux sont
très puissants et provoquent des parasites
et des coupures du son au niveau de
l'autoradio.
6-18
Confort intérieur
Système audio
CX-7_8V29-EC-06B_Edition2 Page260
Thursday, March 30 2006 11:38 AM
Form No.8V29-EC-06B
