key MAZDA MODEL CX-7 2007 Manuel du propriétaire (in French)

Black plate (92,1)
ATTENTION
lComme la clé avancée utilise des ondes radio de faible intensité, elle risque de ne pas
fonctionner correctement dans les conditions suivantes:
lLa clé avancée est transportée en même temps que des appareils de
télécommunication tels qu'un téléphone cellulaires.
lLa clé avancée est en contact avec ou recouverte par un objet métallique.lLa clé avancée se trouve à proximité d'appareils électroniques, tels qu'un PC.lUn équipement électronique autre que l'équipement original Mazda est installé
dans le véhicule.
lUn équipement situé à proximité du véhicule émet des ondes radio.lSi le véhicule se trouve à proximité d'équipements tels que des dispositifs de
paiement sans fil installés dans certaines stations-service.
lLa clé avancée peut consommer de l'énergie électrique en excès lorsqu'elle reçoit des
ondes radio de forte intensité. Tenez la clé avancée à l'écart des appareils électriques
tels que téléviseur ou PC.
lPour ne pas endommager la clé avancée, NE PAS:
lLaisser tomber la clé avancée.lMouiller la clé avancée.lDémonter la clé avancée.lExposer la clé avancée à des températures élevées, dans des endroits au soleil
comme sur le tableau de bord ou sur le capot.
lPlacer des objets lourds sur la clé avancée.lPasser la clé avancée au nettoyeur à ultrasons.lPlacer des objets magnétisés à proximité de la clé avancée.
REMARQUE
lLa pile a une durée de vie d'environ un an. Remplacer la pile lorsque le témoin KEY
(vert) clignote sur le tableau de bord.
Se référer à Avertisseur de clé avancée déchargée à la page 3-20.
lDes clés avancées supplémentaires sont disponibles chez un concessionnaire agréé
Mazda. Pour chaque véhicule, 6 clés avancées sont fournies pour bénéficier des
fonctions à télécommande.
3-4
Bien connaître votre Mazda
Système d'ouverture et de démarrage à télécommande
CX-7_8V29-EC-06B_Edition2 Page92
Thursday, March 30 2006 11:37 AM
Form No.8V29-EC-06B

Black plate (93,1)
qEntretien de la clé avancée
ATTENTION
lS'assurer que la pile est installée
avec le côté adéquat vers le haut. La
pile risque de couler si elle n'est pas
installée correctement.
lLors du remplacement de la pile,
faire attention de ne pas plier les
bornes électriques et de ne pas les
souiller avec de la graisse. Faire
aussi attention que de la saleté
n'entre pas dans la télécommande,
car cela peut l'endommager.
lIl y a danger d'explosion si la pile
n'est pas remplacée correctement.
lNe remplacer qu'avec le même type
de pile (CR2025 ou l'équivalent).
lMettre les piles usées au rebut en
respectant les instructions suivantes.
lIsoler les bornes positive et
négative en les recouvrant de
ruban isolant ou l'équivalent.
lNe jamais démonter la pile.lNe jamais jeter la pile dans le feu
ou dans l'eau.
lNe jamais déformer ou écraser
une pile.
Les conditions suivantes indiquent que la
batterie est déchargée:
lLe témoin KEY (vert) clignote sur le
tableau de bord lorsque le moteur est
arrêté.
lLe système ne fonctionne pas et le
témoin de fonctionnement ne clignote
pas lorsque les touches sont enfoncées.
lLa plage de fonctionnement du
système est réduite.Il est recommandé de faire remplacer la
pile chez un concessionnaire agréé Mazda
pour ne pas risquer d'endommager la clé
avancée. Pour remplacer la pile soi-même,
suivre les instructions ci-dessous.
Remplacement de la pile de la clé
avancée
1. Retirer la clé auxiliaire.
2. Soulever le capuchon à l'aide d'un petit
tournevis plat, puis le basculer pour
l'enlever.
Capuchon
ATTENTION
Ne pas basculer le capuchon trop loin.
Vous risquez de l'endommager.
Bien connaître votre Mazda
Système d'ouverture et de démarrage à télécommande
3-5
CX-7_8V29-EC-06B_Edition2 Page93
Thursday, March 30 2006 11:37 AM
Form No.8V29-EC-06B

Black plate (99,1)
LOCK (Enfoncé)
Le contacteur d'allumage peut être mis en
position ACC lorsque le témoin KEY
(vert) s'allume sur le tableau de bord.
PRUDENCE
Avant de quitter le siège du
conducteur, toujours appliquer le frein
de stationnement et s'assurer que le
levier sélecteur est en plage P:
Le fait de quitter le siège du
conducteur sans appliquer le frein de
stationnement est dangereux. Le
véhicule peut se déplacer de manière
inattendue si le frein de stationnement
n'est pas appliqué. Ceci peut causer
un accident.
REMARQUE
lSi le contacteur d'allumage est
difficile à tourner, déplacer le volant
vers la droite et vers la gauche.
lLe contacteur d'allumage ne peut pas
être tourné de la position ACC vers
la position LOCK lorsque le levier
sélecteur n'est pans en plage P.
ACC (Accessoires)
Le volant de direction est débloqué et
certains accessoires électriques peuvent
fonctionner.
REMARQUE
Le système d'ouverture à télécommande
ne fonctionne pas sur la position ACC,
et les portières ne seront pas
verrouillées/déverrouillées même si
elles ont été verrouillées manuellement
ou si la clé avancée est éloignée du
véhicule.
ON
Ceci est la position normale lorsque le
moteur tourne après le démarrage. Les
voyants (sauf celui du système de
freinage) devraient être vérifiés avant le
démarrage du moteur (page 5-39).
REMARQUE
Lorsque le contacteur d'allumage est
mis à la position ON, le son du moteur
de la pompe à essence fonctionnant près
du réservoir d'essence peut être audible.
Ceci n'indique pas un problème.
START
Cette position sert à faire démarrer le
moteur. Le moteur est lancé jusqu'à ce
qu'on relâche le bouton de démarrage; qui
revient à la position ON. Les voyants du
système de freinage devraient être vérifiés
après le démarrage du moteur (page 5-39).
Bien connaître votre Mazda
Système d'ouverture et de démarrage à télécommande
3-11
CX-7_8V29-EC-06B_Edition2 Page99
Thursday, March 30 2006 11:37 AM
Form No.8V29-EC-06B

Black plate (100,1)
Démarrage du moteur
REMARQUE
lLe démarrage du moteur est
commandé par le système d'allumage
de bougie.
Ce système est conforme à tous les
règlements du Standard Canadien
d'Equipements Source d'Interférence
régissant la puissance de la pulsation
du champ électrique des parasites
radio.
lLe conducteur doit être muni de la
clé avancée car celle-ci contient une
puce d'immobilisation qui doit
communiquer avec les commandes
du moteur à une courte distance.
lLorsqu'on démarre le moteur, veiller
à ce que le bouton de démarrage soit
bien fixé avant d'essayer de l'utiliser.
Si le bouton se détache du contacteur
d'allumage, le rattacher en le
poussant sur le contacteur
d'allumage.
1. Le conducteur doit s'assurer qu'il est
bien muni de la clé avancée.
2. Tous les occupants du véhicule doivent
attacher leur ceinture.3. Veiller à ce que le frein de
stationnement soit appliqué.
4. Appuyer sur la pédale de frein.
5. Mettre le levier sélecteur en plage P. Si
l'on est obligé de redémarrer le moteur
alors que le véhicule est en
mouvement, placer le levier sélecteur
en plage N.
REMARQUE
Le démarreur ne fonctionne pas si le
levier sélecteur n'est pas en plage P ou
N.
6. Enfoncer progressivement le bouton de
démarrage bien à fond.
7. Vérifier que le témoin KEY (vert)
s'allume sur le tableau de bord. Le
voyant KEY (rouge) signale qu'il est
impossible de démarrer le moteur (page
3-22).
3-12
Bien connaître votre Mazda
Système d'ouverture et de démarrage à télécommande
CX-7_8V29-EC-06B_Edition2 Page100
Thursday, March 30 2006 11:37 AM
Form No.8V29-EC-06B

Black plate (101,1)
REMARQUE
Dans les cas suivants, le voyant KEY
(rouge) s'allume mais le moteur ne
démarrera pas.
lLa pile de la clé avancée est
complètement déchargée.
lLa clé avancée est en dehors de la
plage de fonctionnement.
lLa clé avancée se trouve dans des
zones où le système parvient
difficilement à détecter le signal
(page 3-7).
lUne clé d'un autre constructeur
comparable à la clé avancée se
trouve dans la plage de
fonctionnement.
8. Tourner le contacteur d'allumage vers
la position ACC tout en enfonçant le
bouton de démarrage.
9. Tourner le contacteur d'allumage de la
position ACC vers la position START
et le maintenir en position (pas plus de
10 secondes par tentative) jusqu'à ce
que le moteur démarre.
ATTENTION
Ne pas faire tourner le démarreur
pendant plus de 10 secondes à la fois.
Si le moteur ne démarre pas, attendre
environ 10 secondes avant d'essayer à
nouveau. Sinon le démarreur risque de
subir des dommages.
10. Après le démarrage du moteur, le
laisser tourner au ralenti pendant 10
secondes environ.
REMARQUE
lLorsqu'il fait très froid, en dessous
de_
18 °C (0 °F), ou si le véhicule
n'a pas fonctionné pendant plusieurs
jours, laisser le moteur se réchauffer
sans appuyer sur la pédale
d'accélérateur.
lQue le moteur soit froid ou chaud, il
devrait démarrer sans que l'on appuie
sur la pédale d'accélérateur.
Arrêt du moteur
1. Déplacer le levier sélecteur vers la
position P.
2. Tourner le contacteur d'allumage de la
position ON vers la position ACC.
Bien connaître votre Mazda
Système d'ouverture et de démarrage à télécommande
3-13
CX-7_8V29-EC-06B_Edition2 Page101
Thursday, March 30 2006 11:37 AM
Form No.8V29-EC-06B

Black plate (102,1)
REMARQUE
Si la pile de la clé avancée est
déchargée, le témoin KEY (vert) du
tableau de bord clignote pendant
environ 30 secondes lorsque le moteur
est arrêté et que vous tournez le
contacteur d'allumage de la position
ACC vers la position LOCK.
Remplacer la pile usagée par une neuve.
Se référer à Remplacement de la pile
(page 3-6).
3. Enfoncer le bouton de démarrage en
position ACC puis le tourner vers la
position LOCK.
ATTENTION
Lorsque vous quittez le véhicule,
vérifier que le contacteur d'allumage est
en position LOCK.
REMARQUE
lPour pouvoir tourner le contacteur
d'allumage vers la position LOCK,
vous devez enfoncer le contacteur
d'allumage à partir de la position
ACC avant de le tourner. Si vous ne
l'enfoncez pas, le contacteur
d'allumage s'arrête à la position ACC
et vous risquez de décharger la
batterie du véhicule si le contacteur
d'allumage reste trop longtemps en
position ACC. Lorsque vous quittez
le véhicule, vérifier que le contacteur
d'allumage est en position LOCK.
lS'il oublie de mettre le contacteur
d'allumage en position LOCK, le
conducteur est averti par un bip
sonore et le témoin associé qui
clignote.
Se référer à Avertisseur sonore (page
3-19).
3-14
Bien connaître votre Mazda
Système d'ouverture et de démarrage à télécommande
CX-7_8V29-EC-06B_Edition2 Page102
Thursday, March 30 2006 11:37 AM
Form No.8V29-EC-06B

Black plate (106,1)
Verrouillage, déverrouillage des
portières
Les portières peuvent être verrouillées/
déverrouillées à l'aide de la clé auxiliaire,
se référer à Verrouillage, déverrouillage à
l'aide de la clé (page 3-29).
Démarrage du moteur
Le moteur peut être démarré à l'aide de la
clé auxiliaire, se référer à Démarrage du
moteur (page 5-3).
Fonction de suspension de
clé avancée
Si une clé avancée est laissée dans le
véhicule, les fonctions de la clé avancée
laissée dans le véhicule seront suspendues
momentanément pour empêcher tout vol
du véhicule.
Les fonctions suivantes sont inutilisables:
lDémarrage du moteur en utilisant le
bouton de démarrage.
lActionnement des interrupteurs de
commande.
Pour rétablir ces fonctions, effectuer l'une
quelconque des opérations suivantes:
lAppuyer sur la touche de verrouillage
ou de déverrouillage de la clé avancée
dont les fonctions ont été suspendues
momentanément.
lLorsqu'on est muni d'une autre clé
avancée, enfoncer le bouton de
démarrage jusqu'à ce que le témoin
KEY (vert) s'allume.
lInsérer la clé auxiliaire et mettre le
contacteur d'allumage sur à la position
ON.
3-18
Bien connaître votre Mazda
Système d'ouverture et de démarrage à télécommande
CX-7_8V29-EC-06B_Edition2 Page106
Thursday, March 30 2006 11:37 AM
Form No.8V29-EC-06B

Black plate (107,1)
Voyants et avertisseurs
sonores
qAvertisseur sonore d'anomalie du
système
En cas d'anomalie des fonctions du
système d'entrée sans la clé avancée, le
voyant KEY (rouge) s'allume en continu
sur le combiné d'instruments et des bips
retentiront.
ATTENTION
Si le voyant KEY (rouge) reste allumé
en continu, ne pas continuer à utiliser le
véhicule avec les fonctions à
télécommande. Garer le véhicule dans
un endroit sûr et utiliser la clé auxiliaire
pour continuer la conduite. Faire
inspecter le véhicule chez un
concessionnaire agréé Mazda dès que
possible.
Se référer à Contacteur d'allumage
(page 5-2).
qAvertisseur sonore de bouton de
démarrage pas en position LOCK
Si le bouton de démarrage est en position
ACC et que la portière du conducteur est
ouverte, un bip sonore continu retentit
pour avertir le conducteur que le bouton
de démarrage n'a pas été remis en position
LOCK. Dans ce cas, le systme d'ouverture
à t'élécommande ne fonctionne pas.
qAvertisseur sonore de la clé
avancée retirée du véhicule
Dans les conditions suivantes, un bip
retentira 6 fois et le voyant KEY (rouge)
clignotera en continu lorsque le bouton de
démarrage n'aura pas été remis en position
LOCK pour avertir le conducteur que la
clé avancée a été retirée du véhicule. Il
s'arrêtera de clignoter lorsque la clé
avancée sera replacée dans le véhicule:
lLe bouton de démarrage n'a pas été
remis en position LOCK, la portière du
conducteur est ouverte et la clé avancée
est retirée du véhicule.
Noter cependant que le bip sonore
retentit en continu si le bouton de
démarrage est en position ACC et que
la portière est ouverte suite à
l'activation du bip d'alarme indiquant
que le bouton de démarrage n'est pas
en position LOCK.
lLe bouton de démarrage n'a pas été
remis en position LOCK et toutes les
portes sont fermées après que la clé
avancée ait été retirée du véhicule.
REMARQUE
Comme la clé avancée utilise des ondes
radio de faible intensité, l'avertisseur
sonore Clé avancée retirée du véhicule
peut être activé si la clé avancée est
transportée en même temps que des
objets métalliques ou si elle se trouve
dans une zone ou la réception du signal
est mauvaise.
Bien connaître votre Mazda
Système d'ouverture et de démarrage à télécommande
3-19
CX-7_8V29-EC-06B_Edition2 Page107
Thursday, March 30 2006 11:37 AM
Form No.8V29-EC-06B

Black plate (108,1)

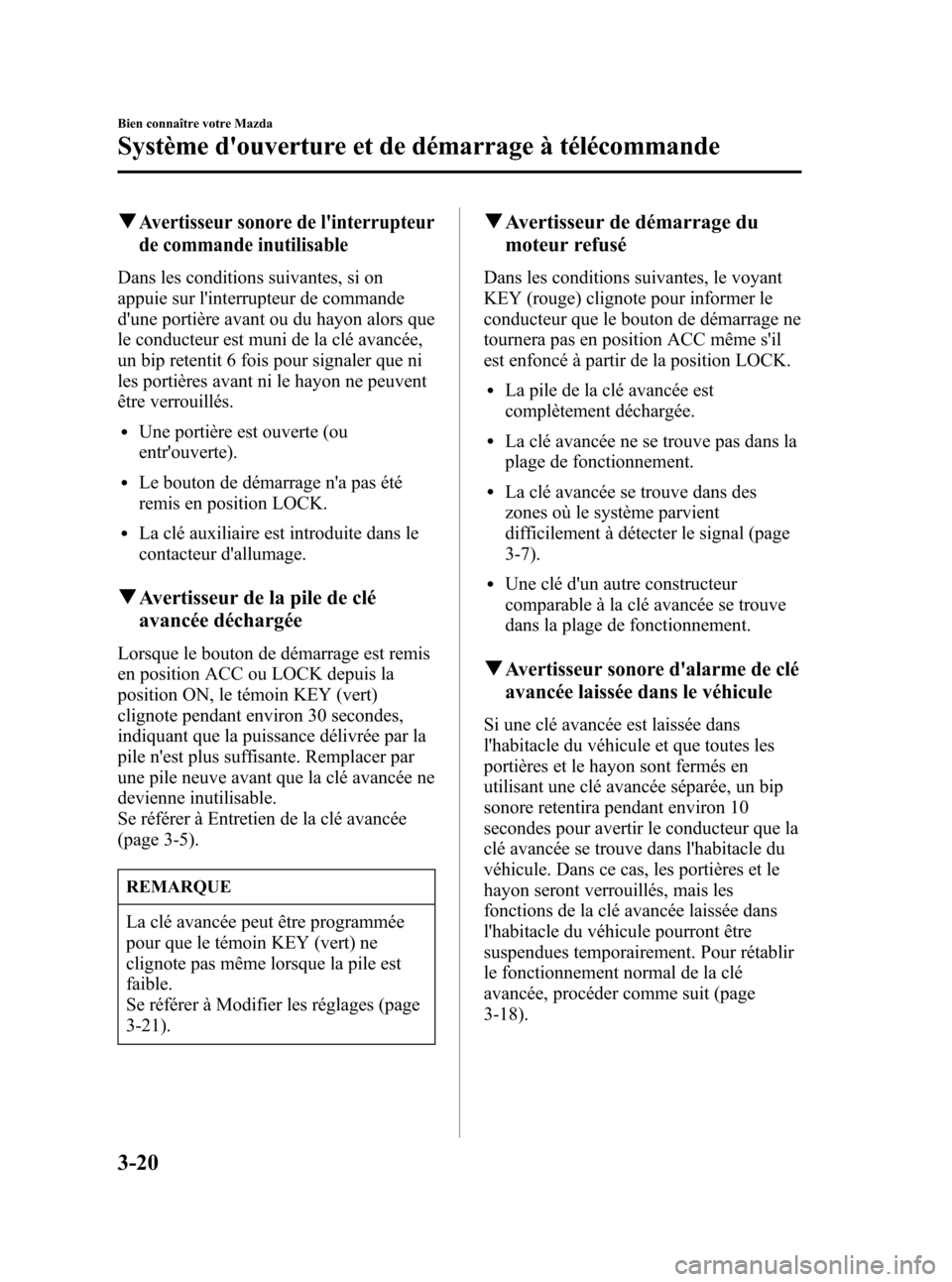

qAvertisseur sonore de l'interrupteur
de commande inutilisable
Dans les conditions suivantes, si on
appuie sur l'interrupteur de commande
d'une portière avant ou du hayon alors que
le conducteur est muni de la clé avancée,
un bip retentit 6 fois pour signaler que ni
les portières avant ni le hayon ne peuvent
être verrouillés.
lUne portière est ouverte (ou
entr'ouverte).
lLe bouton de démarrage n'a pas été
remis en position LOCK.
lLa clé auxiliaire est introduite dans le
contacteur d'allumage.
qAvertisseur de la pile de clé
avancée déchargée
Lorsque le bouton de démarrage est remis
en position ACC ou LOCK depuis la
position ON, le témoin KEY (vert)
clignote pendant environ 30 secondes,
indiquant que la puissance délivrée par la
pile n'est plus suffisante. Remplacer par
une pile neuve avant que la clé avancée ne
devienne inutilisable.
Se référer à Entretien de la clé avancée
(page 3-5).
REMARQUE
La clé avancée peut être programmée
pour que le témoin KEY (vert) ne
clignote pas même lorsque la pile est
faible.
Se référer à Modifier les réglages (page
3-21).
qAvertisseur de démarrage du
moteur refusé
Dans les conditions suivantes, le voyant
KEY (rouge) clignote pour informer le
conducteur que le bouton de démarrage ne
tournera pas en position ACC même s'il
est enfoncé à partir de la position LOCK.
lLa pile de la clé avancée est
complètement déchargée.
lLa clé avancée ne se trouve pas dans la
plage de fonctionnement.
lLa clé avancée se trouve dans des
zones où le système parvient
difficilement à détecter le signal (page
3-7).
lUne clé d'un autre constructeur
comparable à la clé avancée se trouve
dans la plage de fonctionnement.
qAvertisseur sonore d'alarme de clé
avancée laissée dans le véhicule
Si une clé avancée est laissée dans
l'habitacle du véhicule et que toutes les
portières et le hayon sont fermés en
utilisant une clé avancée séparée, un bip
sonore retentira pendant environ 10
secondes pour avertir le conducteur que la
clé avancée se trouve dans l'habitacle du
véhicule. Dans ce cas, les portières et le
hayon seront verrouillés, mais les
fonctions de la clé avancée laissée dans
l'habitacle du véhicule pourront être
suspendues temporairement. Pour rétablir
le fonctionnement normal de la clé
avancée, procéder comme suit (page
3-18).
3-20
Bien connaître votre Mazda
Système d'ouverture et de démarrage à télécommande
CX-7_8V29-EC-06B_Edition2 Page108
Thursday, March 30 2006 11:37 AM
Form No.8V29-EC-06B

Black plate (109,1)
Modifier les réglages (fonction personnalisation)
Les réglages de fonction suivants sont possibles. Ces réglages ne peuvent être modifiés que
par un concessionnaire agréé Mazda.
Réglage FonctionRéglage
d'origineRéglage
modifié
Témoin de pile de clé
avancée déchargéeLe témoin KEY (vert) clignote pour indiquer que
la batterie est déchargée.Activé Désactivé
Avertisseur sonore de
confirmation de
verrouillage/déverrouilla-
ge
*1
Un bip sonore retentit pour confirmer que toutes
les portières ou le hayon ont été
verrouillés/déverrouillés.Activé Désactivé
Verrouillage automatiqueAprès la fermeture de toutes les portières et du
hayon, et si le conducteur muni de la clé avancée
ne se trouve plus dans la plage de
fonctionnement, toutes les portières et le hayon se
verrouillent automatiquement après 3 secondes.
(Même si le conducteur reste dans la plage de
fonctionnement, toutes les portières et le hayon
seront automatiquement verrouillés après 30 se-
condes environ.)Désactivé Activé
*1 : Lorsque le verrouillage automatique fonctionne, l'avertisseur sonore retentit quelque soit le réglage.
Bien connaître votre Mazda
Système d'ouverture et de démarrage à télécommande
3-21
CX-7_8V29-EC-06B_Edition2 Page109
Thursday, March 30 2006 11:37 AM
Form No.8V29-EC-06B
