MAZDA MODEL CX-7 2008 Manuel du propriétaire (in French)

Black plate (321,1)
ATTENTION
Le capuchon ne peut pas être
complètement retiré. Ne pas utiliser
une force excessive car cela risque
d'endommager le capuchon ou
égratigner la surface peinte du pare-
chocs.
3. Installer l'anneau d'immobilisation
fermement en le tournant à l'aide de clé
à écrou de roue.
Clé à écrou de roue
Clé à écrou de roue
4. Attacher la corde d'immobilisation à
l'anneau d'immobilisation.
En cas d'urgence
Remorquage d'urgence
7-21
CX-7_8X60-EC-07E_Edition2 Page321
Wednesday, June 27 2007 1:40 PM
Form No.8X60-EC-07E

Black plate (322,1)
ATTENTION
Si l'anneau d'immobilisation n'est
pas correctement serré, il peut se
desserrer ou se décrocher du pare-
chocs lors du remorquage du
véhicule. S'assurer que l'anneau
d'immobilisation est fermement serré
sur le pare-chocs.
Remorquage récréatif
Un exemple de“remorquage récréatif”est
de remorquer le véhicule derrière une
autocaravane.
La boîte de vitesses n'est pas conçue pour
le remorquage de ce véhicule sur les
quatre roues.
Lors du remorquage récréatif se référer à
“Description du remorquage”(page 7-19)
et à“Crochets d'immobilisation”(page
7-20) et bien suivre les instructions.
7-22
En cas d'urgence
Remorquage d'urgence
CX-7_8X60-EC-07E_Edition2 Page322
Wednesday, June 27 2007 1:40 PM
Form No.8X60-EC-07E

Black plate (323,1)
8Entretien
Comment maintenir votre véhicule Mazda en condition optimale.
Introduction .................................................................................. 8-2
Introduction ............................................................................... 8-2
Entretien périodique ..................................................................... 8-3
Entretien périodique (Etats-Unis, le Canada et Puerto Rico) .... 8-3
Entretien périodique (Mexique) ................................................ 8-9
Entretien réalisable par le propriétaire .................................... 8-18
Périodicité de l'entretien réalisable par le propriétaire ............. 8-18
Précautions concernant l'entretien réalisable par le
propriétaire .............................................................................. 8-19
Vue générale du compartiment moteur .................................... 8-20
Huile moteur ........................................................................... 8-21
Liquide de refroidissement du moteur ..................................... 8-23
Liquide de frein ....................................................................... 8-26
Liquide de direction assistée ................................................... 8-27
Liquide de boîte de vitesses automatique ................................ 8-28
Liquide de lave-glace .............................................................. 8-30
Lubrification de la carrosserie ................................................. 8-31
Balais d'essuie-glace ............................................................... 8-31
Batterie .................................................................................... 8-35
Pneus ....................................................................................... 8-38
Ampoules ................................................................................ 8-44
Fusibles ................................................................................... 8-50
Soins à apporter .......................................................................... 8-56
Pour éviter les dommages à la peinture causés par
l'environnement ....................................................................... 8-56
Entretien extérieur ................................................................... 8-58
Entretien de l'habitacle ............................................................ 8-62
8-1
CX-7_8X60-EC-07E_Edition2 Page323
Wednesday, June 27 2007 1:40 PM
Form No.8X60-EC-07E

Black plate (324,1)
Introduction
Etre extrêmement prudent, lors de l'utilisation de ce manuel pour les inspections ou
l'entretien, pour ne pas se blesser ou blesser quelqu'un et pour ne pas endommager le
véhicule.
Si l'on n'est pas certain de la marche à suivre décrite, il est fortement conseillé de faire faire
l'opération par un garage spécialisé, de préférence chez un concessionnaire agréé Mazda.
Des techniciens formés à l'usine Mazda et des pièces d'origine Mazda garantissent le
meilleur résultat. Sans cette expertise et des pièces spécialement conçues et fabriquées pour
ce véhicule Mazda, un entretien inadéquat, incomplet et insuffisant peut causer des
problèmes. Ceci peut endommager le véhicule et causer un accident et des blessures.
Pour des conseils d'experts et un entretien de qualité, s'adresser à un concessionnaire agréé
Mazda.
Le propriétaire doit garder les preuves que l'entretien adéquat spécifié a été réalisé.
Les réclamations de garantie résultant d'un manque d'entretien, en non pas d'un défaut de
matériau ou de main-d'œuvre Mazda autorisée, seront refusées.
Tout garage utilisant des pièces équivalentes aux pièces d'origine Mazda peut faire
l'entretien.Cependant nous recommandons qu'il soit toujours réalisé par un
concessionnaire agréé Mazda avec des pièces Mazda d'origine.
8-2
Entretien
Introduction
CX-7_8X60-EC-07E_Edition2 Page324
Wednesday, June 27 2007 1:40 PM
Form No.8X60-EC-07E

Black plate (325,1)

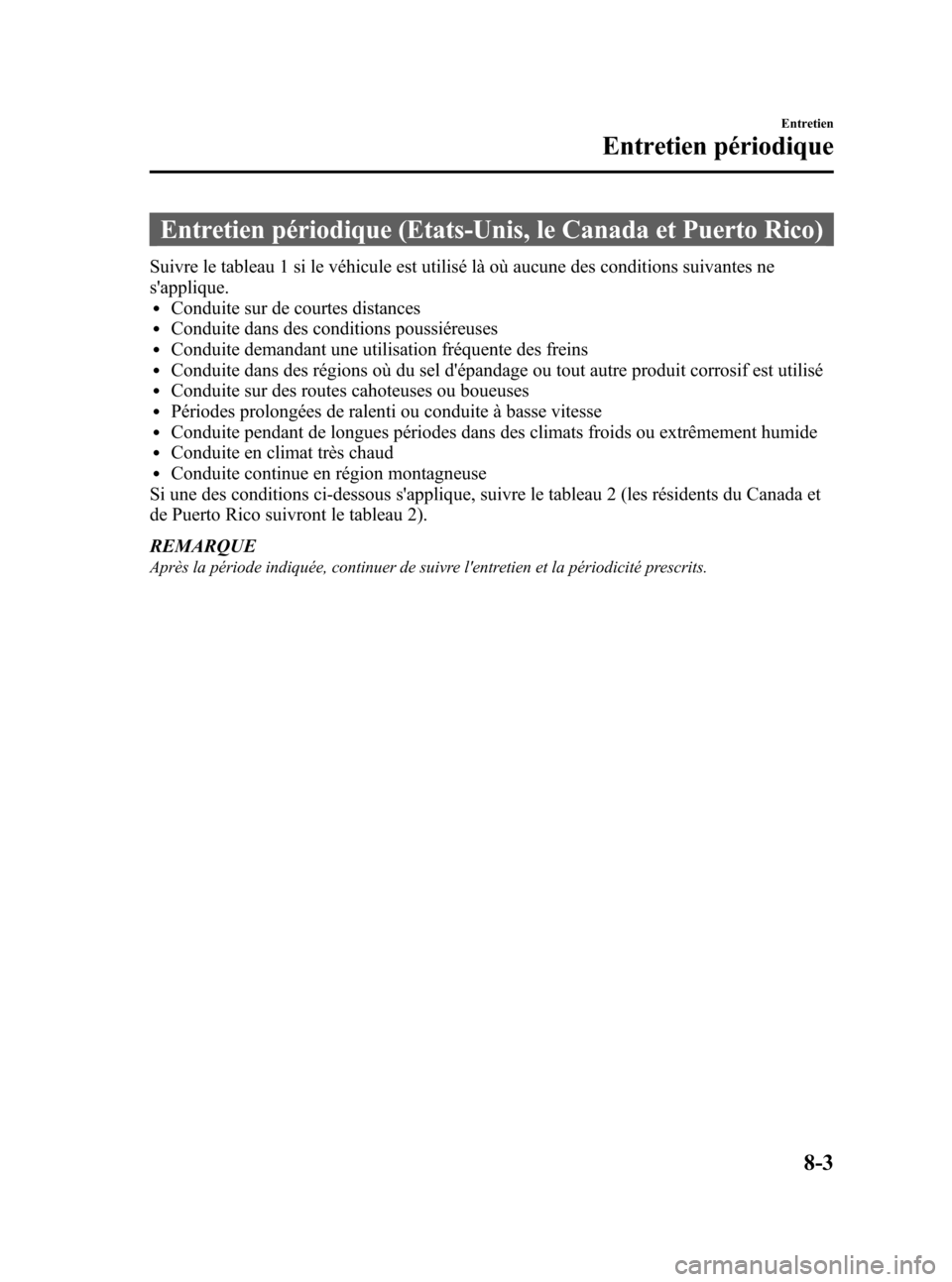

Entretien périodique (Etats-Unis, le Canada et Puerto Rico)
Suivre le tableau 1 si le véhicule est utilisé là où aucune des conditions suivantes ne
s'applique.
lConduite sur de courtes distanceslConduite dans des conditions poussiéreuseslConduite demandant une utilisation fréquente des freinslConduite dans des régions où du sel d'épandage ou tout autre produit corrosif est utilisélConduite sur des routes cahoteuses ou boueuseslPériodes prolongées de ralenti ou conduite à basse vitesselConduite pendant de longues périodes dans des climats froids ou extrêmement humidelConduite en climat très chaudlConduite continue en région montagneuse
Si une des conditions ci-dessous s'applique, suivre le tableau 2 (les résidents du Canada et
de Puerto Rico suivront le tableau 2).
REMARQUE
Après la période indiquée, continuer de suivre l'entretien et la périodicité prescrits.
Entretien
Entretien périodique
8-3
CX-7_8X60-EC-07E_Edition2 Page325
Wednesday, June 27 2007 1:40 PM
Form No.8X60-EC-07E

Black plate (326,1)
qTableau 1
PériodicitéNombre de mois ou kilométrage (milles), au premier des deux termes
atteint
Mois 6 12 18 24 30 36 42 48
×1000 km 12 24 36 48 60 72 84 96
×1000 milles 7,5 15 22,5 30 37,5 45 52,5 60
MOTEUR
Jeu des soupapes du moteurEffectuer une inspection auditive tous les 120.000 km
(75.000 milles), si les soupapes sont bruyante, ajuster
Courroies d'entraînement (tension) I
Huile moteurRRRRRRRR
Filtre à huile du moteurRRRRRRRR
SYSTEME DE REFROIDISSEMENT
Liquide de refroidissement du
moteurType FL22
*1Remplacer aux premiers 192.000 km (120.000 milles) ou 10
ans; ensuite, remplacer tous les 96.000 km (60.000 milles) ou 5
ans
AutresRemplacer aux premiers 96.000 km (60.000 milles) ou 4 ans;
ensuite, remplacer tous les 2 ans
SYSTEME DE CARBURANT
Filtre à air R
Durites et canalisations de carburant
*2II
Tuyaux et conduites du système antipollution*2I
SYSTEME D'ALLUMAGE
Bougies d'allumage Remplacer tous les 120.000 km (75.000 milles)
CHASSIS et CARROSSERIE
Conduites de frein, durites et raccords I I
Freins à disquesIIII
Pneus (Permutation) Permuter tous les 12.000 km (7.500 milles)
Timonerie et fonctionnement de la direction I I
Suspension avant et arrière, joints à rotule, et jeu
axial de roulement de rouesII
Huile de différentiel arrière (AWD)
*3*4
Huile de boîte de vitesses (AWD)*4
Soufflets cache-poussière d'arbre d'entraînement I I
Boulons et écrous du châssis et de la carrosserie T T
Boucliers thermiques du système d'échappement Inspecter tous les 72.000 km (45.000 milles) ou 5 ans
Tous les gonds et loquetsLLLLLLLL
8-4
Entretien
Entretien périodique
CX-7_8X60-EC-07E_Edition2 Page326
Wednesday, June 27 2007 1:40 PM
Form No.8X60-EC-07E

Black plate (327,1)
PériodicitéNombre de mois ou kilométrage (milles), au premier des deux termes
atteint
Mois 6 12 18 24 30 36 42 48
×1000 km 12 24 36 48 60 72 84 96
×1000 milles 7,5 15 22,5 30 37,5 45 52,5 60
SYSTEME DE CLIMATISEUR
Filtre à air d'habitacle Remplacer tous les 40.000 km (25.000 milles) ou 2 ans
Symboles du tableau:
I:Inspecter: Inspecter et nettoyer, réparer, ajuster ou remplacer si nécessaire.
R:Remplacer
L:Lubrifier
T:Serrer
Remarques:
*1 Utiliser un liquide de refroidissement de type FL22 dans le cas de véhicules portant l'inscription“FL22”sur le
bouchon du radiateur lui-même ou dans les environs. Utiliser un FL22 lors du remplacement du liquide de
refroidissement.
*2 Suivant la réglementation fédérale et provinciale ou de l'Etat, le manque de suivre ces points d'entretien
n'annulera pas la garantie sur le système antipollution. Cependant, Mazda recommande que tous les points
d'entretien soient exécutés suivant le nombre de mois ou le kilométrage (millage) recommandé, afin d'assurer
une fiabilité à long terme.
*3 Si le véhicule est utilisé principalement sous l'une des conditions suivantes, changer l'huile du différentiel
arrière tous les 45.000 km (28.100 milles).
a) Traction d'une remorque ou utilisation d'un porte-bagage de toit
b) Conduite dans des conditions poussiéreuses, sablonneuses ou humides
c) Périodes prolongées de ralenti ou d'opération à basse vitesse
d) Courts déplacements répétés de moins que 16 km (10 milles)
*4 Si les composantes ont été immergées dans l'eau, l'huile doit être changée.
Entretien
Entretien périodique
8-5
CX-7_8X60-EC-07E_Edition2 Page327
Wednesday, June 27 2007 1:40 PM
Form No.8X60-EC-07E

Black plate (328,1)
qTableau 2
PériodicitéNombre de mois ou kilométrage (milles), au premier des deux termes
atteint
Mois 4 8 12 16 20 24 28 32 36 40 44 48
×1000 km 8 16 24 32 40 48 56 64 72 80 88 96
×1000 milles 5 10 15 20 25 30 35 40 45 50 55 60
MOTEUR
Jeu des soupapes du moteurEffectuer une inspection auditive tous les 120.000 km
(75.000 milles), si les soupapes sont bruyante, ajuster
Courroies d'entraînement (tension) I
Huile moteurPuerto Rico Remplacer tous les 5.000 km (3.000 milles) ou 3 mois
AutresRRRRRRRRRRRR
Filtre à huile du moteurRRRRRRRRRRRR
SYSTEME DE REFROIDISSEMENT
Liquide de refroidissement du
moteurType FL22
*1Remplacer aux premiers 192.000 km (120.000 milles) ou 10
ans; ensuite, remplacer tous les 96.000 km (60.000 milles) ou 5
ans
AutresRemplacer aux premiers 96.000 km (60.000 milles) ou 4 ans;
ensuite, remplacer tous les 2 ans
Niveau du liquide de refroidissement du moteurIIIIIIIIIIII
SYSTEME DE CARBURANT
Filtre à airPuerto Rico R R
Autres R
Durites et canalisations de carburant
*2II
Tuyaux et conduites du système antipollution*2I
SYSTEME D'ALLUMAGE
Bougies d'allumageETAT-UNIS Remplacer tous les 96.000 km (60.000 milles)
Autres
*3Remplacer tous les 120.000 km (75.000 milles)
SYSTEME ELECTRIQUE
Fonctionnement de tous les éclairagesIIIIIIIIIIII
8-6
Entretien
Entretien périodique
CX-7_8X60-EC-07E_Edition2 Page328
Wednesday, June 27 2007 1:40 PM
Form No.8X60-EC-07E

Black plate (329,1)
PériodicitéNombre de mois ou kilométrage (milles), au premier des deux termes
atteint
Mois 4 8 12 16 20 24 28 32 36 40 44 48
×1000 km 8 16 24 32 40 48 56 64 72 80 88 96
×1000 milles 5 10 15 20 25 30 35 40 45 50 55 60
CHASSIS et CARROSSERIE
Conduites de frein, durites et raccords I I
Niveau du liquide de freinIIIIIIIIIIII
Freins à disquesIIII
Pneus (Permutation) Permuter tous les 8.000 km (5.000 milles)
Pression de gonflage des pneus et usure des
pneusIIIIIIIIIIII
Timonerie et fonctionnement de la direction I I
Niveau du liquide de direction assistéeIIIIIIIIIIII
Suspension avant et arrière, joints à rotule, et jeu
axial de roulement de rouesII
Huile de différentiel arrière (AWD)
*4*5
Huile de boîte de vitesses (AWD)*5
Soufflets cache-poussière d'arbre d'entraînement I I
Boulons et écrous du châssis et de la carrosserie T T
Boucliers thermiques du système d'échappement Inspecter tous les 72.000 km (45.000 milles) ou 5 ans
Tous les gonds et loquetsLLLLLLLLLLLL
Niveau du liquide de lavageIIIIIIIIIIII
Entretien
Entretien périodique
8-7
CX-7_8X60-EC-07E_Edition2 Page329
Wednesday, June 27 2007 1:40 PM
Form No.8X60-EC-07E

Black plate (330,1)
PériodicitéNombre de mois ou kilométrage (milles), au premier des deux termes
atteint
Mois 4 8 12 16 20 24 28 32 36 40 44 48
×1000 km 8 16 24 32 40 48 56 64 72 80 88 96
×1000 milles 5 10 15 20 25 30 35 40 45 50 55 60
SYSTEME DE CLIMATISEUR
Filtre à air d'habitacle Remplacer tous les 40.000 km (25.000 milles) ou 2 ans
Symboles du tableau:
I:Inspecter: Inspecter et nettoyer, réparer, ajuster ou remplacer si nécessaire.
R:Remplacer
L:Lubrifier
T:Serrer
Remarques:
*1 Utiliser un liquide de refroidissement de type FL22 dans le cas de véhicules portant l'inscription“FL22”sur le
bouchon du radiateur lui-même ou dans les environs. Utiliser un FL22 lors du remplacement du liquide de
refroidissement.
*2 Suivant la réglementation fédérale et provinciale ou de l'Etat, le manque de suivre ces points d'entretien
n'annulera pas la garantie sur le système antipollution. Cependant, Mazda recommande que tous les points
d'entretien soient exécutés suivant le nombre de mois ou le kilométrage (millage) recommandé, afin d'assurer
une fiabilité à long terme.
*3 Si le véhicule est utilisé principalement sous l'une des conditions suivantes, changer les bougies d'allumage
tous les 96.000 km (60.000 milles) au maximum.
a) Conduite sur de courtes distances
b) Périodes prolongées de ralenti ou conduite à basse vitesse
c) Conduite pendant de longues périodes dans des climats froids ou extrêmement humide
*4 Si le véhicule est utilisé principalement sous l'une des conditions suivantes, changer l'huile du différentiel
arrière tous les 45.000 km (28.100 milles).
a) Traction d'une remorque ou utilisation d'un porte-bagage de toit
b) Conduite dans des conditions poussiéreuses, sablonneuses ou humides
c) Périodes prolongées de ralenti ou d'opération à basse vitesse
d) Courts déplacements répétés de moins que 16 km (10 milles)
*5 Si les composantes ont été immergées dans l'eau, l'huile doit être changée.
8-8
Entretien
Entretien périodique
CX-7_8X60-EC-07E_Edition2 Page330
Wednesday, June 27 2007 1:40 PM
Form No.8X60-EC-07E
