MAZDA MODEL CX-7 2008 Manuel du propriétaire (in French)
Manufacturer: MAZDA, Model Year: 2008, Model line: MODEL CX-7, Model: MAZDA MODEL CX-7 2008Pages: 448, PDF Size: 5.82 MB
Page 341 of 448

Black plate (341,1)
Précautions concernant l'entretien réalisable par le propriétaire
Un entretien inadéquat ou incomplet peut causer des problèmes. Cette section donne les
instructions concernant les opérations facilement réalisables.
Tel qu'indiqué à l'Introduction (page 8-2), plusieurs de ces opérations ne peuvent être
réalisées que par un mécanicien qualifié à l'aide d'outils spéciaux.
Un entretien incorrect effectué par le propriétaire pendant la période de garantie peut
affecter la validité de la garantie. Pour plus de détails, se référer au manuel de garantie
fourni avec le véhicule. Si l'on n'est pas certain de la marche à suivre pour l'opération
d'entretien ou de réparation, faire faire l'opération par un concessionnaire agréé Mazda.
La mise au rebut des huiles et liquides usés est réglementée par de strictes lois de
protection de l'environnement. Veiller à les mettre au rebut de manière adéquate avec
égards pour l'environnement.
Il est recommandé de confier les changements d'huile et de liquide à un concessionnaire
agréé Mazda.
PRUDENCE
Ne pas effectuer les travaux d'entretien si vous n'avez pas les connaissances ou
l'expérience nécessaire, ou que vous ne disposez pas des outils appropriés. Confier
l'entretien à un technicien qualifié:
Faire l'entretien d'un véhicule est dangereux s'il n'est pas fait correctement. On risque
d'être gravement blessé lorsqu'on réalise certaines opérations d'entretien.
Si l'on doit travailler dans le compartiment moteur alors que le moteur tourne, retirer
tous ses bijoux (en particulier les bagues, bracelets, montres et colliers) et toute
cravate, écharpe et tout vêtement ample, avant de s'approcher du moteur ou du
ventilateur de refroidissement qui risque de se mettre en marche soudainement:
Travailler dans le compartiment moteur lorsque le moteur tourne est dangereux.
Cela est encore plus dangereux si l'on porte des bijoux ou des vêtements amples.
Ces derniers peuvent être pris par des pièces en mouvement et causer des blessures.
Couper le contact et s'assurer que le ventilateur ne tourne pas avant d'entreprendre
des travaux à proximité du ventilateur de refroidissement:
Il est dangereux de travailler à proximité du ventilateur de refroidissement lorsque
celui-ci fonctionne. Le ventilateur pourrait continuer à fonctionner indéfiniment,
même si le moteur s'est arrêté et que la température du compartiment moteur est
élevée. On risque d'être blessé gravement par les ailettes tournantes du ventilateur.
Entretien
Entretien réalisable par le propriétaire
8-19
CX-7_8X60-EC-07E_Edition2 Page341
Wednesday, June 27 2007 1:40 PM
Form No.8X60-EC-07E
Page 342 of 448

Black plate (342,1)

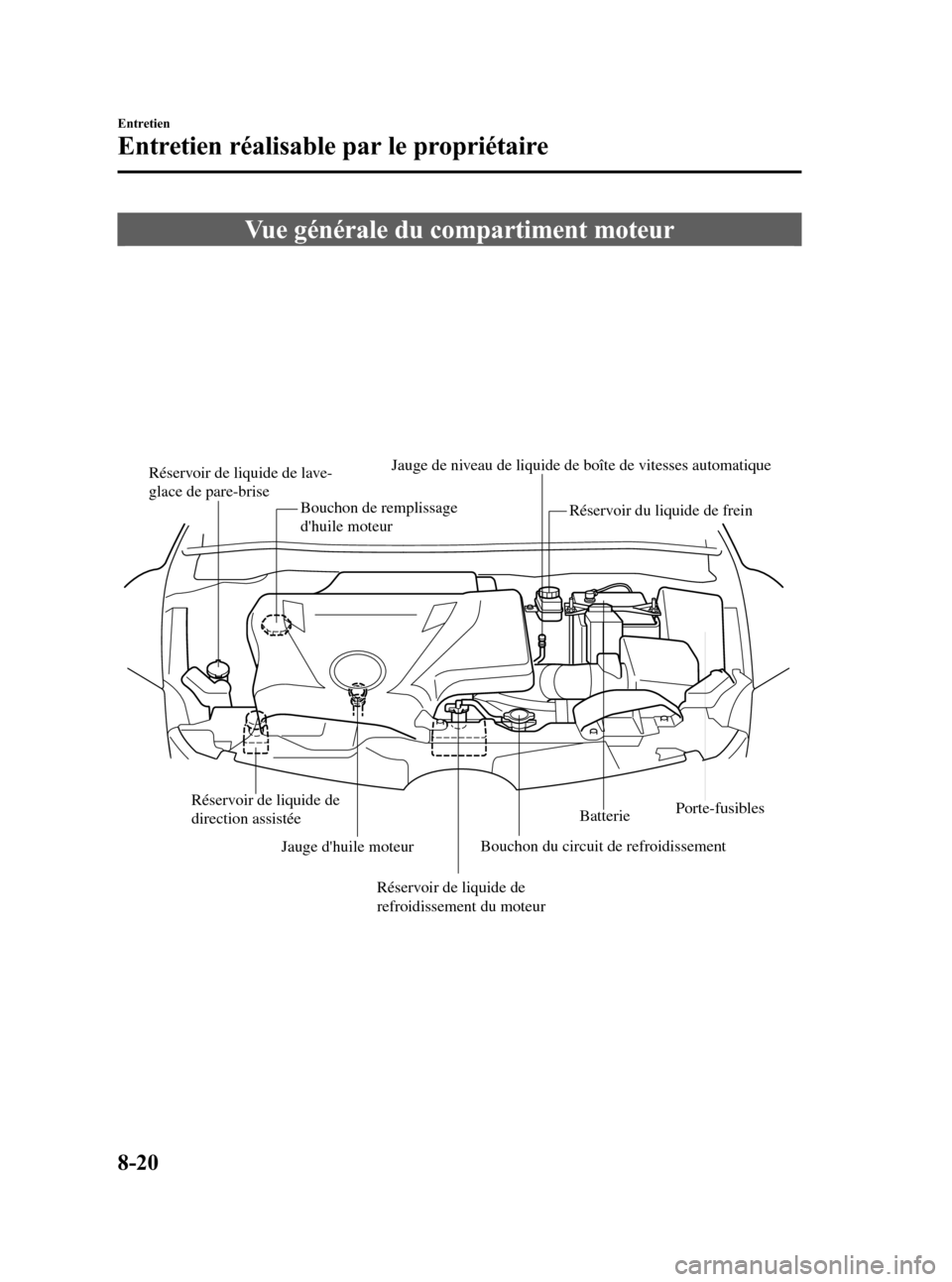

Vue générale du compartiment moteur
Réservoir de liquide de lave-
glace de pare-brise
Bouchon de remplissage
d'huile moteurJauge de niveau de liquide de boîte de vitesses automatique
Réservoir du liquide de frein
Réservoir de liquide de
direction assistée
Jauge d'huile moteurBatterie
Réservoir de liquide de
refroidissement du moteur
Porte-fusibles
Bouchon du circuit de refroidissement
8-20
Entretien
Entretien réalisable par le propriétaire
CX-7_8X60-EC-07E_Edition2 Page342
Wednesday, June 27 2007 1:40 PM
Form No.8X60-EC-07E
Page 343 of 448

Black plate (343,1)

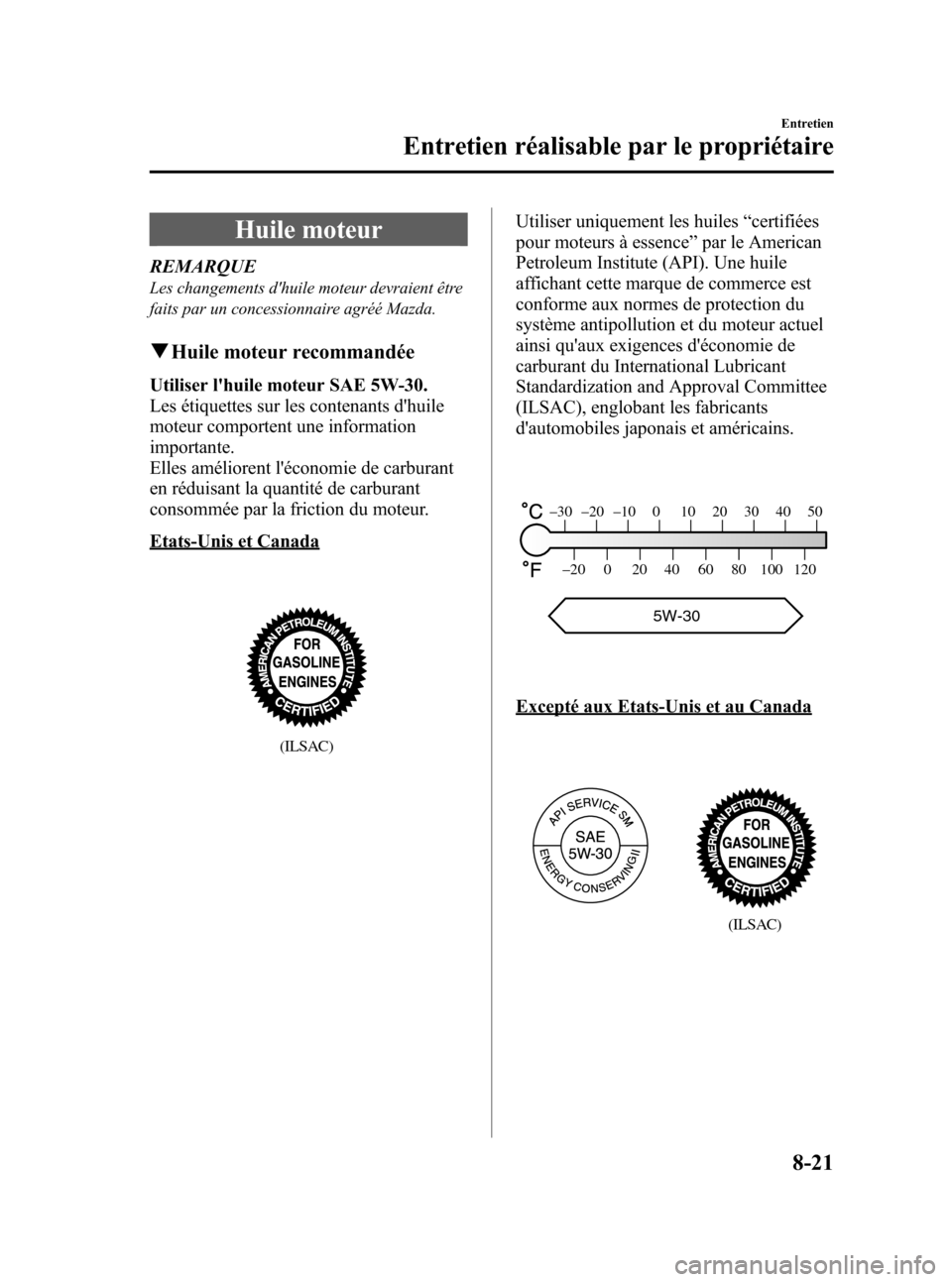

Huile moteur
REMARQUE
Les changements d'huile moteur devraient être
faits par un concessionnaire agréé Mazda.
qHuile moteur recommandée
Utiliser l'huile moteur SAE 5W-30.
Les étiquettes sur les contenants d'huile
moteur comportent une information
importante.
Elles améliorent l'économie de carburant
en réduisant la quantité de carburant
consommée par la friction du moteur.
Etats-Unis et Canada
(ILSAC)
Utiliser uniquement les huiles“certifiées
pour moteurs à essence”par le American
Petroleum Institute (API). Une huile
affichant cette marque de commerce est
conforme aux normes de protection du
système antipollution et du moteur actuel
ainsi qu'aux exigences d'économie de
carburant du International Lubricant
Standardization and Approval Committee
(ILSAC), englobant les fabricants
d'automobiles japonais et américains.
–30 –20 –10 0 10 20 30 40 50
–20 0 20 40 60 80 100 120
5W-30
Excepté aux Etats-Unis et au Canada
(ILSAC)
Entretien
Entretien réalisable par le propriétaire
8-21
CX-7_8X60-EC-07E_Edition2 Page343
Wednesday, June 27 2007 1:40 PM
Form No.8X60-EC-07E
Page 344 of 448

Black plate (344,1)

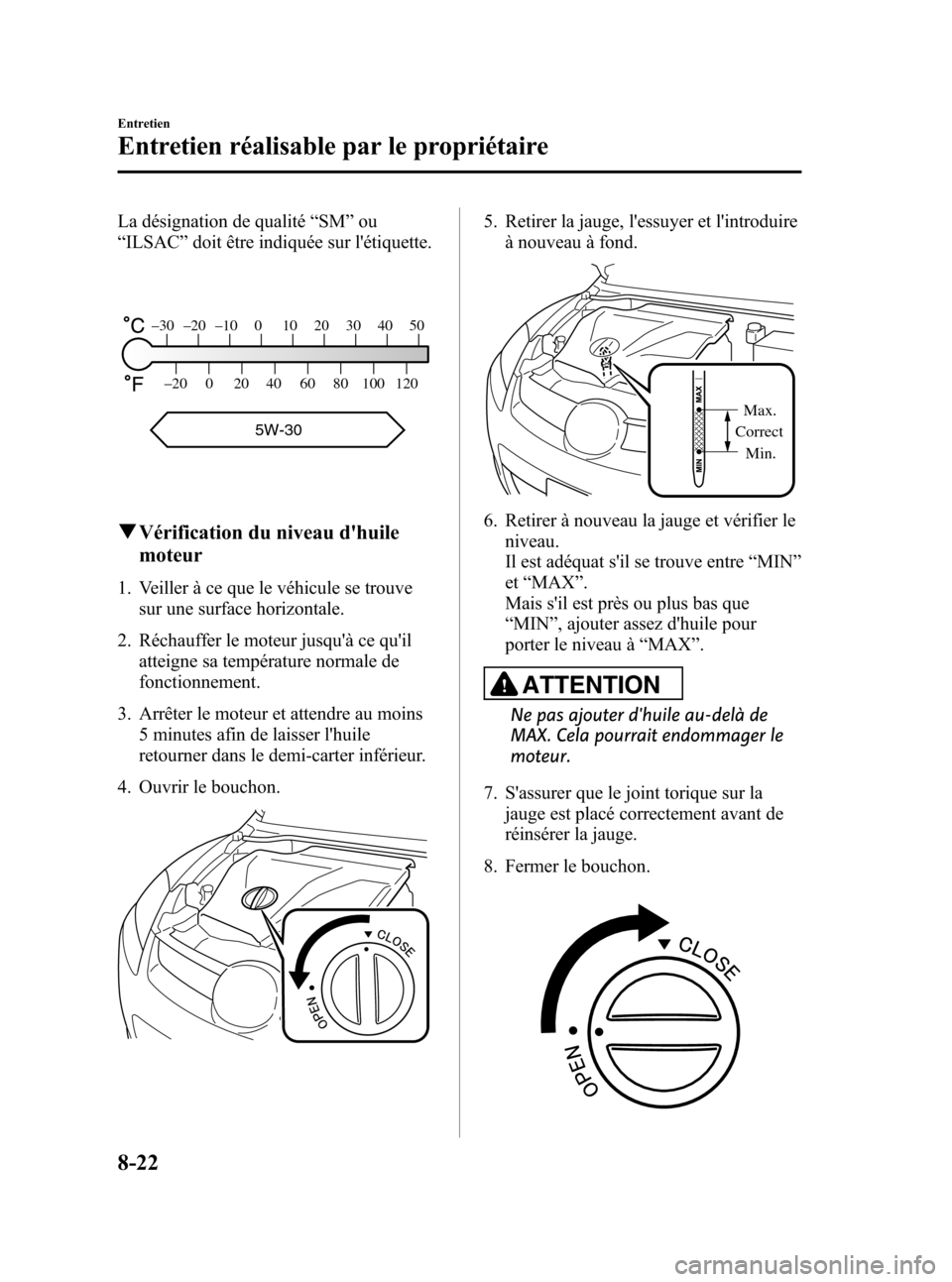

La désignation de qualité“SM”ou
“ILSAC”doit être indiquée sur l'étiquette.
–30 –20 –10 0 10 20 30 40 50
–20 0 20 40 60 80 100 120
5W-30
qVérification du niveau d'huile
moteur
1. Veiller à ce que le véhicule se trouve
sur une surface horizontale.
2. Réchauffer le moteur jusqu'à ce qu'il
atteigne sa température normale de
fonctionnement.
3. Arrêter le moteur et attendre au moins
5 minutes afin de laisser l'huile
retourner dans le demi-carter inférieur.
4. Ouvrir le bouchon.
5. Retirer la jauge, l'essuyer et l'introduire
à nouveau à fond.
Max.
Correct
Min.
6. Retirer à nouveau la jauge et vérifier le
niveau.
Il est adéquat s'il se trouve entre“MIN”
et“MAX”.
Mais s'il est près ou plus bas que
“MIN”, ajouter assez d'huile pour
porter le niveau à“MAX”.
ATTENTION
Ne pas ajouter d'huile au-delà de
MAX. Cela pourrait endommager le
moteur.
7. S'assurer que le joint torique sur la
jauge est placé correctement avant de
réinsérer la jauge.
8. Fermer le bouchon.
8-22
Entretien
Entretien réalisable par le propriétaire
CX-7_8X60-EC-07E_Edition2 Page344
Wednesday, June 27 2007 1:40 PM
Form No.8X60-EC-07E

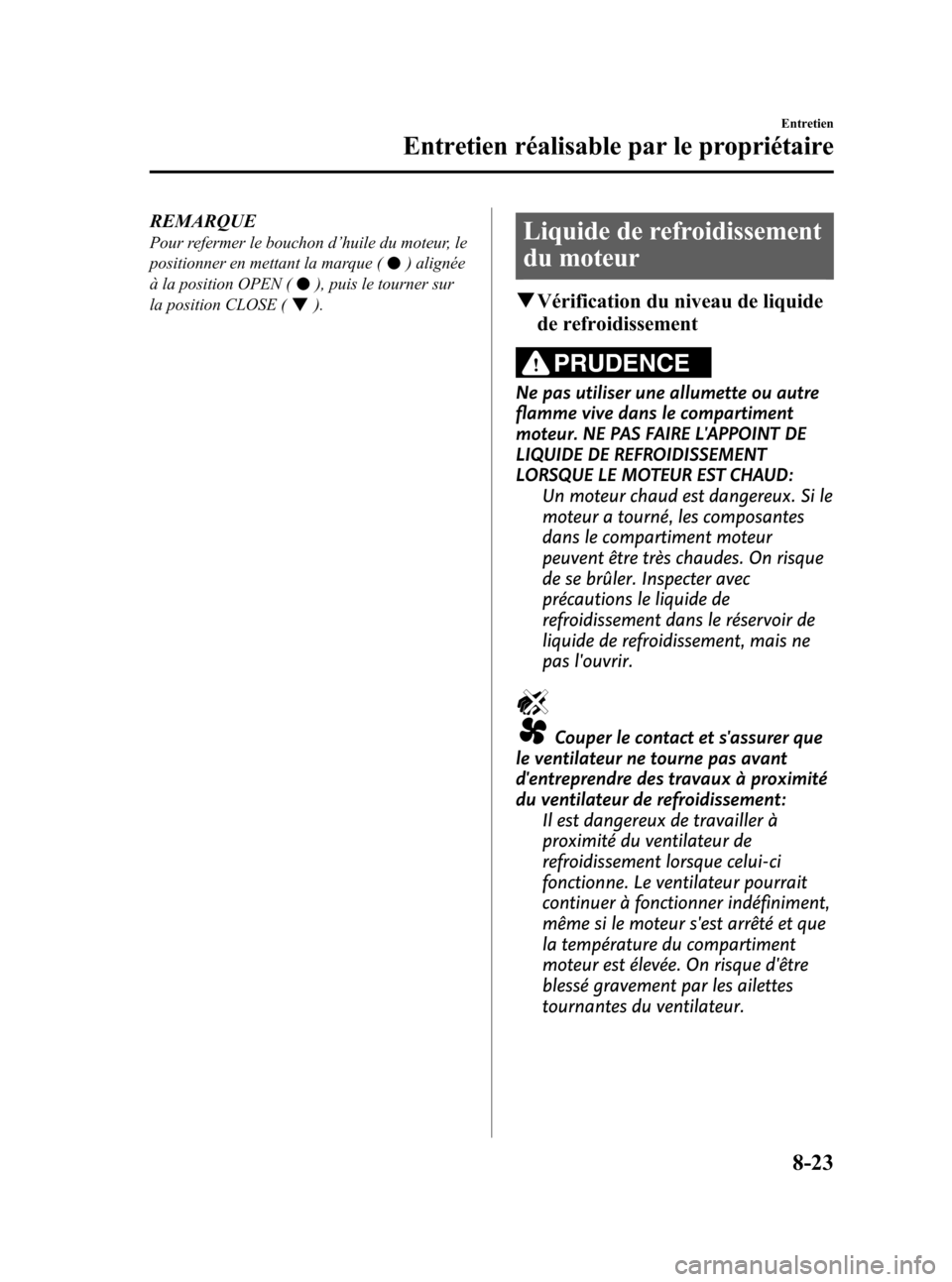

Page 345 of 448

Black plate (345,1)
REMARQUE
Pour refermer le bouchon d’huile du moteur, le
positionner en mettant la marque (
) alignée
à la position OPEN (
), puis le tourner sur
la position CLOSE (
).
Liquide de refroidissement
du moteur
qVérification du niveau de liquide
de refroidissement
PRUDENCE
Ne pas utiliser une allumette ou autre
flamme vive dans le compartiment
moteur. NE PAS FAIRE L'APPOINT DE
LIQUIDE DE REFROIDISSEMENT
LORSQUE LE MOTEUR EST CHAUD:
Un moteur chaud est dangereux. Si le
moteur a tourné, les composantes
dans le compartiment moteur
peuvent être très chaudes. On risque
de se brûler. Inspecter avec
précautions le liquide de
refroidissement dans le réservoir de
liquide de refroidissement, mais ne
pas l'ouvrir.
Couper le contact et s'assurer que
le ventilateur ne tourne pas avant
d'entreprendre des travaux à proximité
du ventilateur de refroidissement:
Il est dangereux de travailler à
proximité du ventilateur de
refroidissement lorsque celui-ci
fonctionne. Le ventilateur pourrait
continuer à fonctionner indéfiniment,
même si le moteur s'est arrêté et que
la température du compartiment
moteur est élevée. On risque d'être
blessé gravement par les ailettes
tournantes du ventilateur.
Entretien
Entretien réalisable par le propriétaire
8-23
CX-7_8X60-EC-07E_Edition2 Page345
Wednesday, June 27 2007 1:40 PM
Form No.8X60-EC-07E
Page 346 of 448

Black plate (346,1)

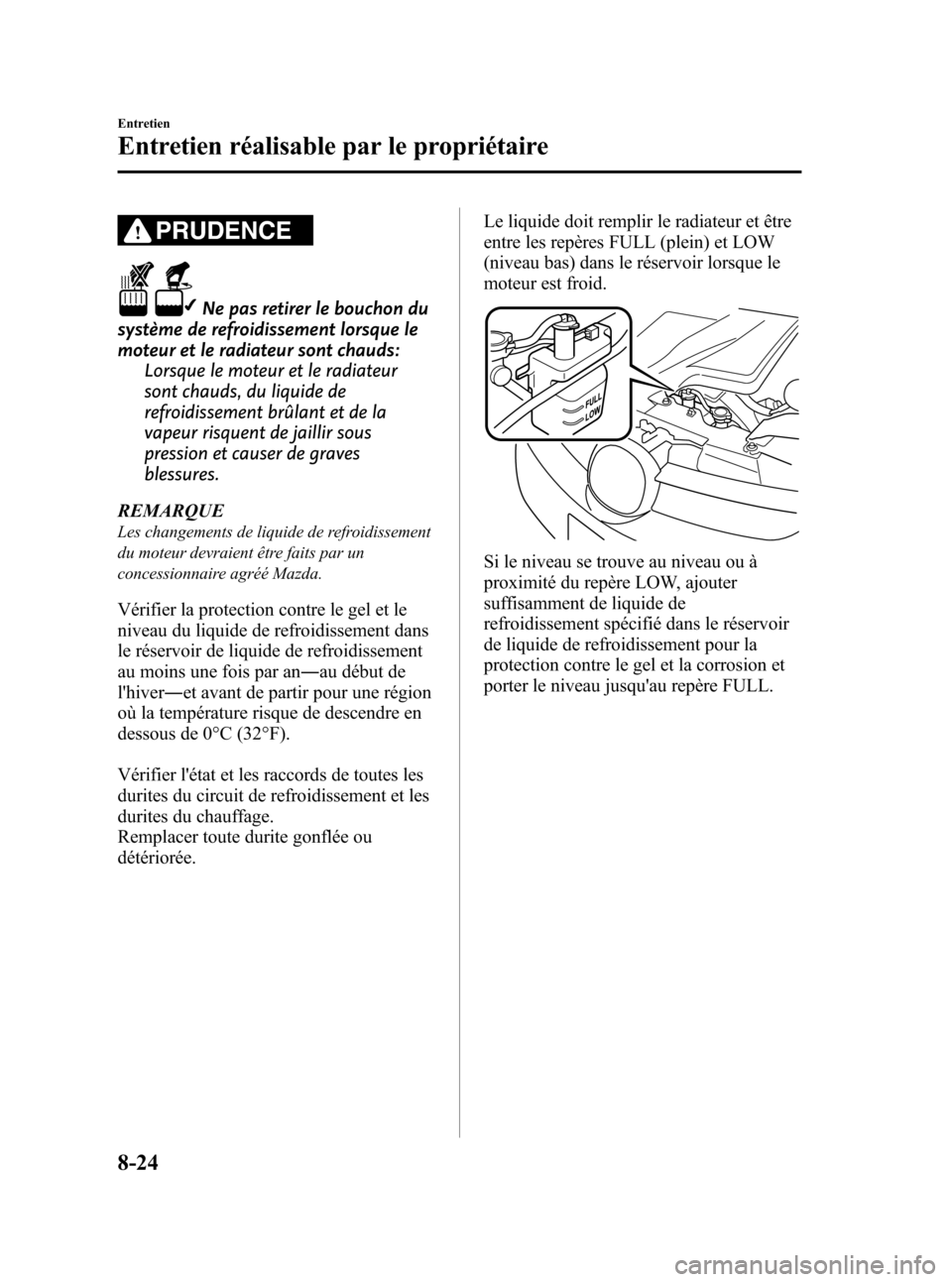

PRUDENCE
Ne pas retirer le bouchon du
système de refroidissement lorsque le
moteur et le radiateur sont chauds:
Lorsque le moteur et le radiateur
sont chauds, du liquide de
refroidissement brûlant et de la
vapeur risquent de jaillir sous
pression et causer de graves
blessures.
REMARQUE
Les changements de liquide de refroidissement
du moteur devraient être faits par un
concessionnaire agréé Mazda.
Vérifier la protection contre le gel et le
niveau du liquide de refroidissement dans
le réservoir de liquide de refroidissement
au moins une fois par an―au début de
l'hiver―et avant de partir pour une région
où la température risque de descendre en
dessous de 0°C (32°F).
Vérifier l'état et les raccords de toutes les
durites du circuit de refroidissement et les
durites du chauffage.
Remplacer toute durite gonflée ou
détériorée.Le liquide doit remplir le radiateur et être
entre les repères FULL (plein) et LOW
(niveau bas) dans le réservoir lorsque le
moteur est froid.
Si le niveau se trouve au niveau ou à
proximité du repère LOW, ajouter
suffisamment de liquide de
refroidissement spécifié dans le réservoir
de liquide de refroidissement pour la
protection contre le gel et la corrosion et
porter le niveau jusqu'au repère FULL.
8-24
Entretien
Entretien réalisable par le propriétaire
CX-7_8X60-EC-07E_Edition2 Page346
Wednesday, June 27 2007 1:40 PM
Form No.8X60-EC-07E
Page 347 of 448

Black plate (347,1)

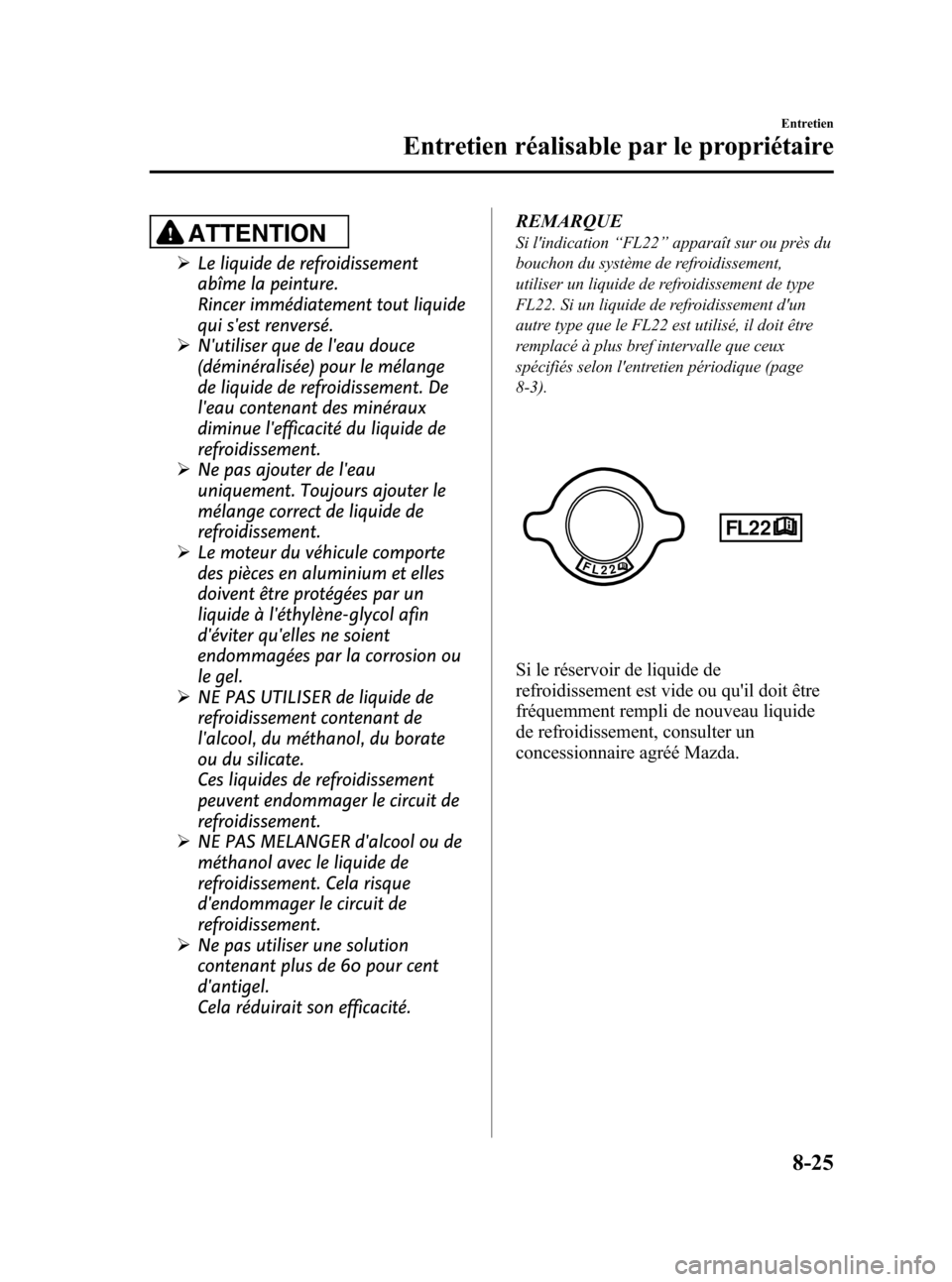

ATTENTION
ØLe liquide de refroidissement
abîme la peinture.
Rincer immédiatement tout liquide
qui s'est renversé.
ØN'utiliser que de l'eau douce
(déminéralisée) pour le mélange
de liquide de refroidissement. De
l'eau contenant des minéraux
diminue l'efficacité du liquide de
refroidissement.
ØNe pas ajouter de l'eau
uniquement. Toujours ajouter le
mélange correct de liquide de
refroidissement.
ØLe moteur du véhicule comporte
des pièces en aluminium et elles
doivent être protégées par un
liquide à l'éthylène-glycol afin
d'éviter qu'elles ne soient
endommagées par la corrosion ou
le gel.
ØNE PAS UTILISER de liquide de
refroidissement contenant de
l'alcool, du méthanol, du borate
ou du silicate.
Ces liquides de refroidissement
peuvent endommager le circuit de
refroidissement.
ØNE PAS MELANGER d'alcool ou de
méthanol avec le liquide de
refroidissement. Cela risque
d'endommager le circuit de
refroidissement.
ØNe pas utiliser une solution
contenant plus de 60 pour cent
d'antigel.
Cela réduirait son efficacité.REMARQUE
Si l'indication“FL22”apparaît sur ou près du
bouchon du système de refroidissement,
utiliser un liquide de refroidissement de type
FL22. Si un liquide de refroidissement d'un
autre type que le FL22 est utilisé, il doit être
remplacé à plus bref intervalle que ceux
spécifiés selon l'entretien périodique (page
8-3).
Si le réservoir de liquide de
refroidissement est vide ou qu'il doit être
fréquemment rempli de nouveau liquide
de refroidissement, consulter un
concessionnaire agréé Mazda.
Entretien
Entretien réalisable par le propriétaire
8-25
CX-7_8X60-EC-07E_Edition2 Page347
Wednesday, June 27 2007 1:40 PM
Form No.8X60-EC-07E
Page 348 of 448

Black plate (348,1)

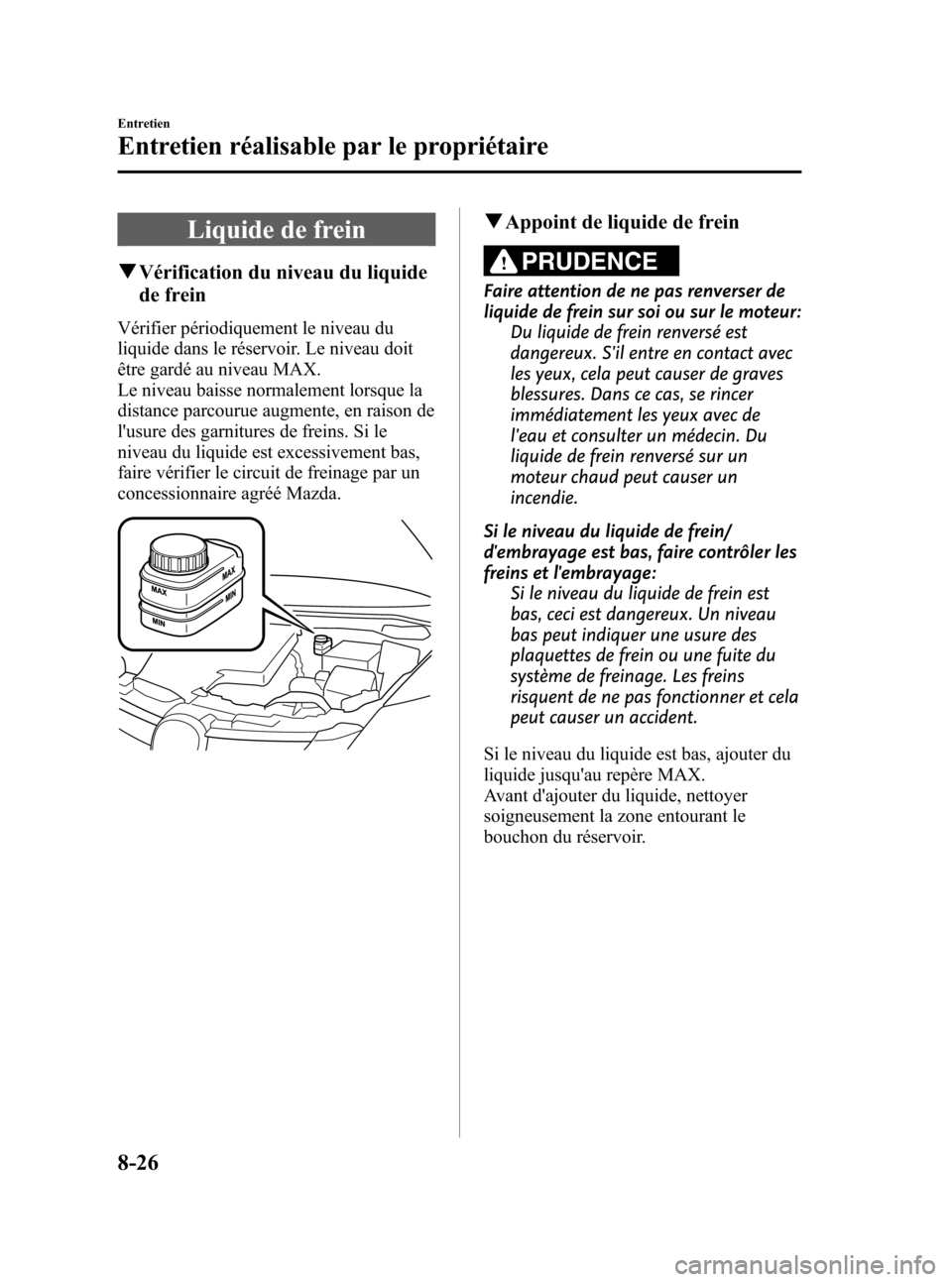

Liquide de frein
qVérification du niveau du liquide
de frein
Vérifier périodiquement le niveau du
liquide dans le réservoir. Le niveau doit
être gardé au niveau MAX.
Le niveau baisse normalement lorsque la
distance parcourue augmente, en raison de
l'usure des garnitures de freins. Si le
niveau du liquide est excessivement bas,
faire vérifier le circuit de freinage par un
concessionnaire agréé Mazda.
qAppoint de liquide de frein
PRUDENCE
Faire attention de ne pas renverser de
liquide de frein sur soi ou sur le moteur:
Du liquide de frein renversé est
dangereux. S'il entre en contact avec
les yeux, cela peut causer de graves
blessures. Dans ce cas, se rincer
immédiatement les yeux avec de
l'eau et consulter un médecin. Du
liquide de frein renversé sur un
moteur chaud peut causer un
incendie.
Si le niveau du liquide de frein/
d'embrayage est bas, faire contrôler les
freins et l'embrayage:
Si le niveau du liquide de frein est
bas, ceci est dangereux. Un niveau
bas peut indiquer une usure des
plaquettes de frein ou une fuite du
système de freinage. Les freins
risquent de ne pas fonctionner et cela
peut causer un accident.
Si le niveau du liquide est bas, ajouter du
liquide jusqu'au repère MAX.
Avant d'ajouter du liquide, nettoyer
soigneusement la zone entourant le
bouchon du réservoir.
8-26
Entretien
Entretien réalisable par le propriétaire
CX-7_8X60-EC-07E_Edition2 Page348
Wednesday, June 27 2007 1:40 PM
Form No.8X60-EC-07E
Page 349 of 448

Black plate (349,1)

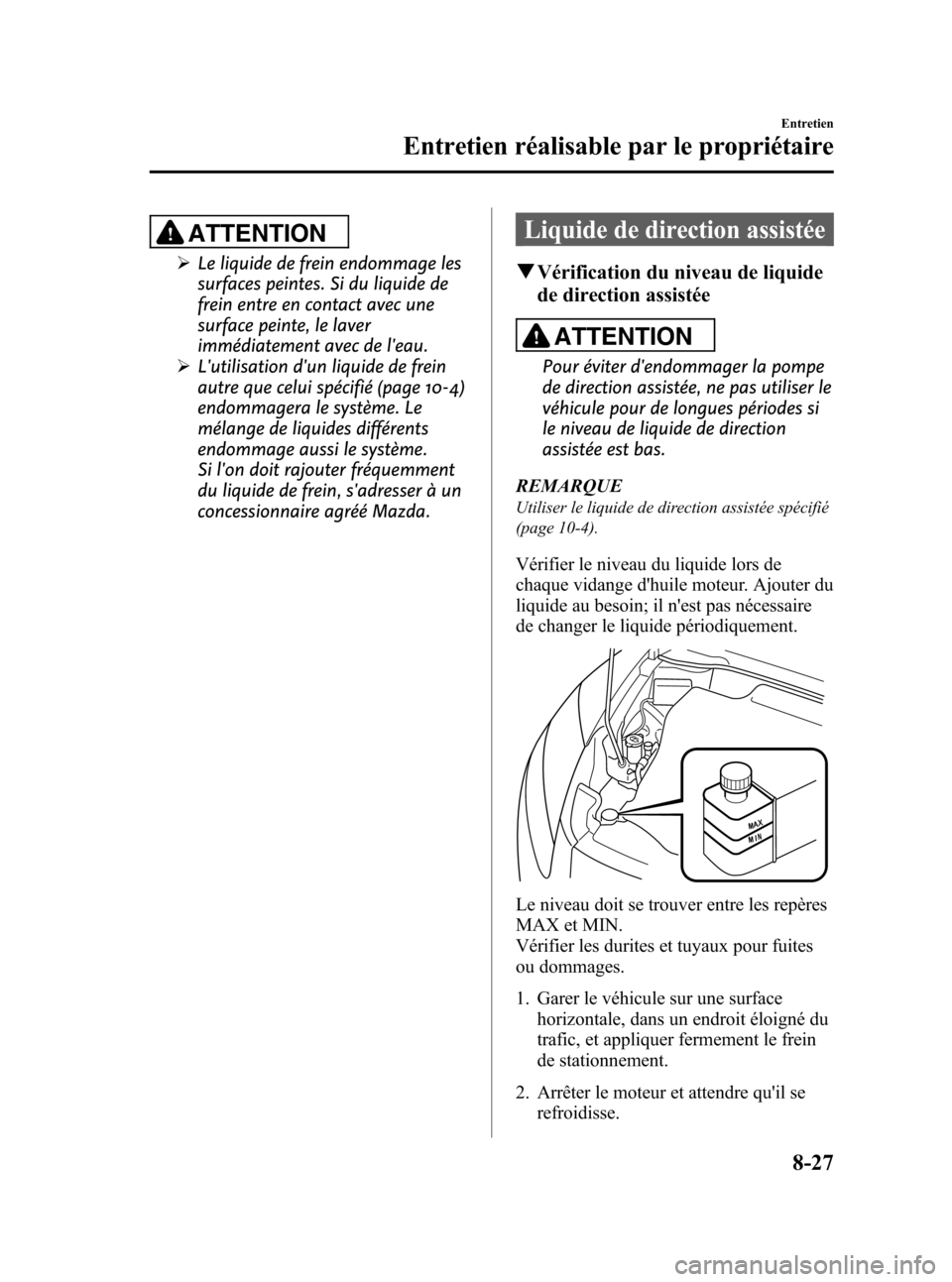

ATTENTION
ØLe liquide de frein endommage les
surfaces peintes. Si du liquide de
frein entre en contact avec une
surface peinte, le laver
immédiatement avec de l'eau.
ØL'utilisation d'un liquide de frein
autre que celui spécifié (page 10-4)
endommagera le système. Le
mélange de liquides différents
endommage aussi le système.
Si l'on doit rajouter fréquemment
du liquide de frein, s'adresser à un
concessionnaire agréé Mazda.
Liquide de direction assistée
qVérification du niveau de liquide
de direction assistée
ATTENTION
Pour éviter d'endommager la pompe
de direction assistée, ne pas utiliser le
véhicule pour de longues périodes si
le niveau de liquide de direction
assistée est bas.
REMARQUE
Utiliser le liquide de direction assistée spécifié
(page 10-4).
Vérifier le niveau du liquide lors de
chaque vidange d'huile moteur. Ajouter du
liquide au besoin; il n'est pas nécessaire
de changer le liquide périodiquement.
Le niveau doit se trouver entre les repères
MAX et MIN.
Vérifier les durites et tuyaux pour fuites
ou dommages.
1. Garer le véhicule sur une surface
horizontale, dans un endroit éloigné du
trafic, et appliquer fermement le frein
de stationnement.
2. Arrêter le moteur et attendre qu'il se
refroidisse.
Entretien
Entretien réalisable par le propriétaire
8-27
CX-7_8X60-EC-07E_Edition2 Page349
Wednesday, June 27 2007 1:40 PM
Form No.8X60-EC-07E
Page 350 of 448

Black plate (350,1)

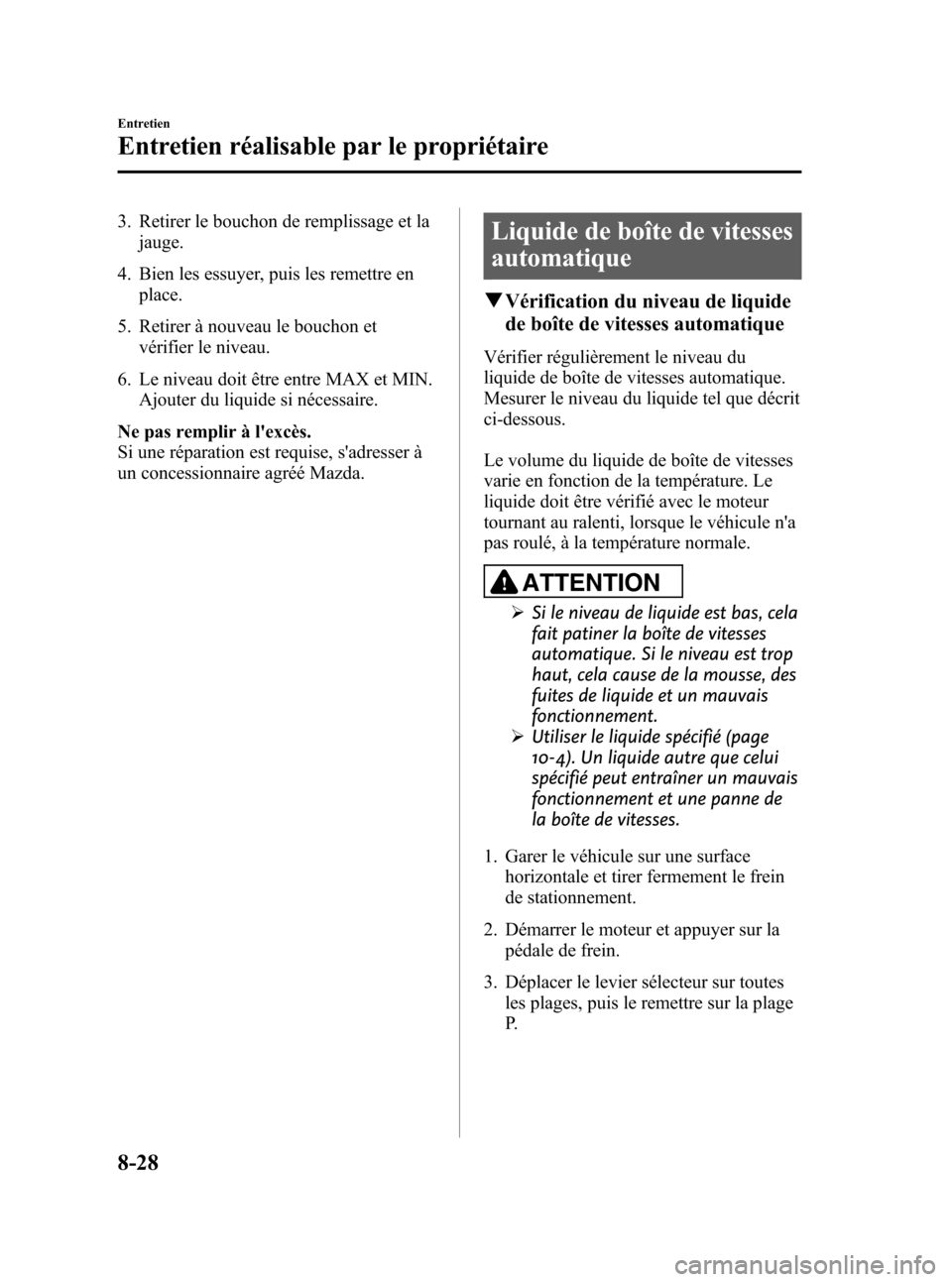

3. Retirer le bouchon de remplissage et la
jauge.
4. Bien les essuyer, puis les remettre en
place.
5. Retirer à nouveau le bouchon et
vérifier le niveau.
6. Le niveau doit être entre MAX et MIN.
Ajouter du liquide si nécessaire.
Ne pas remplir à l'excès.
Si une réparation est requise, s'adresser à
un concessionnaire agréé Mazda.Liquide de boîte de vitesses
automatique
qVérification du niveau de liquide
de boîte de vitesses automatique
Vérifier régulièrement le niveau du
liquide de boîte de vitesses automatique.
Mesurer le niveau du liquide tel que décrit
ci-dessous.
Le volume du liquide de boîte de vitesses
varie en fonction de la température. Le
liquide doit être vérifié avec le moteur
tournant au ralenti, lorsque le véhicule n'a
pas roulé, à la température normale.
ATTENTION
ØSi le niveau de liquide est bas, cela
fait patiner la boîte de vitesses
automatique. Si le niveau est trop
haut, cela cause de la mousse, des
fuites de liquide et un mauvais
fonctionnement.
ØUtiliser le liquide spécifié (page
10-4). Un liquide autre que celui
spécifié peut entraîner un mauvais
fonctionnement et une panne de
la boîte de vitesses.
1. Garer le véhicule sur une surface
horizontale et tirer fermement le frein
de stationnement.
2. Démarrer le moteur et appuyer sur la
pédale de frein.
3. Déplacer le levier sélecteur sur toutes
les plages, puis le remettre sur la plage
P.
8-28
Entretien
Entretien réalisable par le propriétaire
CX-7_8X60-EC-07E_Edition2 Page350
Wednesday, June 27 2007 1:40 PM
Form No.8X60-EC-07E
