MAZDA MODEL CX-7 2008 Manuel du propriétaire (in French)

Black plate (301,1)
7En cas d'urgence
Informations utiles sur ce qu'il faut faire en cas d'urgence.
Stationnement en cas d'urgence .................................................. 7-2
Stationnement en cas d'urgence ................................................ 7-2
Pneu à plat ..................................................................................... 7-3
Rangement de la roue de secours et des outils .......................... 7-3
Changement de roue ................................................................. 7-6
Surchauffe ................................................................................... 7-12
Surchauffe ............................................................................... 7-12
Démarrage d'urgence ................................................................. 7-14
Démarrage d'un moteur noyé .................................................. 7-14
Démarrage avec batterie de secours ........................................ 7-15
Démarrage en poussant ........................................................... 7-18
Remorquage d'urgence .............................................................. 7-19
Description du remorquage ..................................................... 7-19
Crochets d'immobilisation ....................................................... 7-20
Remorquage récréatif .............................................................. 7-22
7-1
CX-7_8X60-EC-07E_Edition2 Page301
Wednesday, June 27 2007 1:40 PM
Form No.8X60-EC-07E

Black plate (302,1)
Stationnement en cas
d'urgence
Les feux de détresse doivent toujours être
utilisés lorsqu'on effectue un arrêt
d'urgence du véhicule sur la chaussée ou à
proximité de celle-ci.
Les feux de détresse doivent toujours être
utilisés lorsque l'on s'arrête sur ou près
d'une route.
Appuyer sur l'interrupteur de feux de
détresse et tous les clignotants
clignoteront.
REMARQUE
lLes clignotants ne fonctionnent pas lorsque
les feux de détresse sont utilisés.
lVérifier les règlements locaux concernant
l'utilisation des feux de détresse lors du
remorquage du véhicule afin de s'assurer
que ceci ne constitue pas une infraction.
7-2
En cas d'urgence
Stationnement en cas d'urgence
CX-7_8X60-EC-07E_Edition2 Page302
Wednesday, June 27 2007 1:40 PM
Form No.8X60-EC-07E

Black plate (303,1)

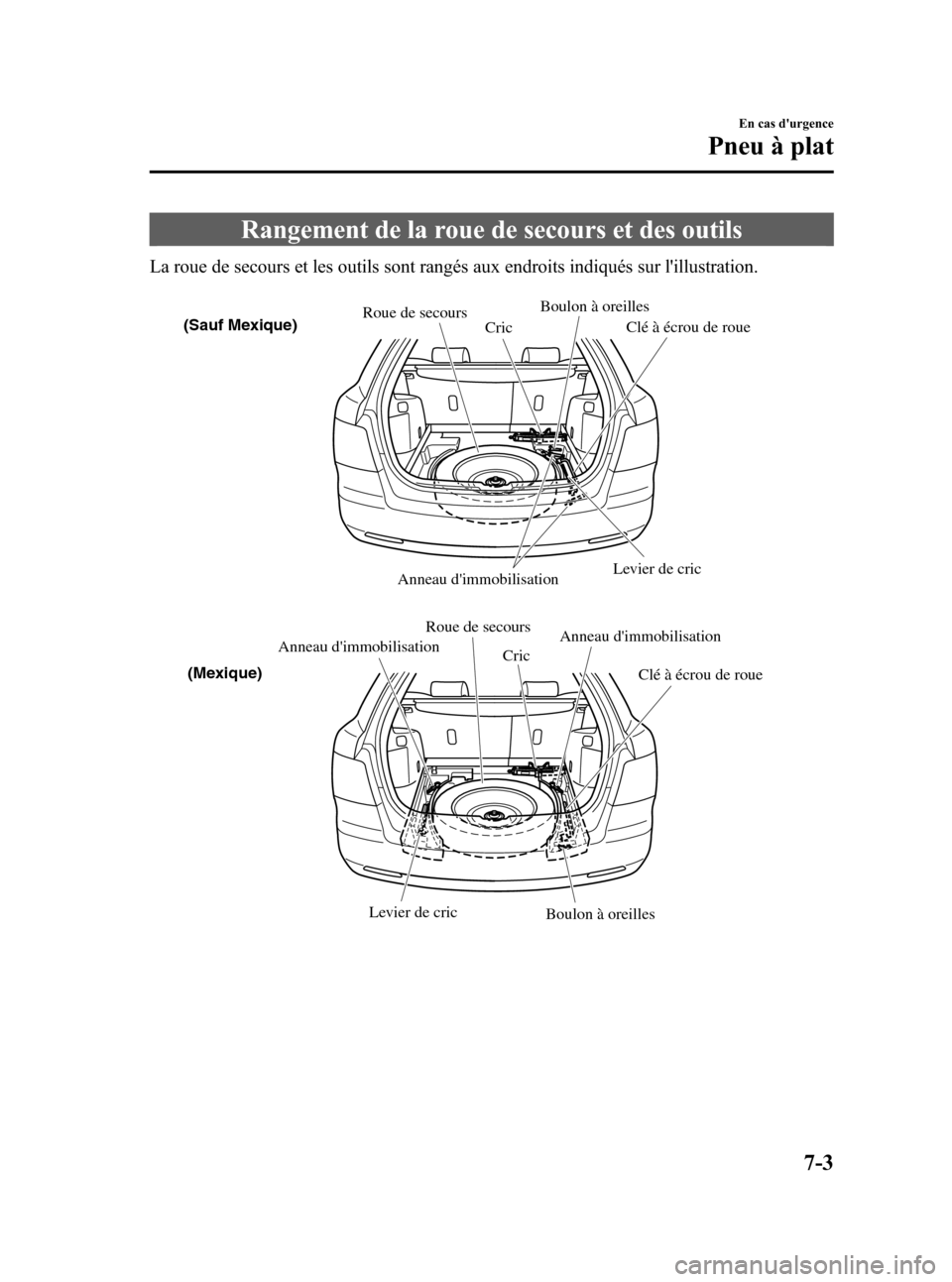

Rangement de la roue de secours et des outils
La roue de secours et les outils sont rangés aux endroits indiqués sur l'illustration.
Roue de secours
Cric
Boulon à oreilles Levier de cricClé à écrou de roue
Roue de secours
CricBoulon à oreilles
Levier de cricClé à écrou de roue
Anneau d'immobilisation
(Mexique) (Sauf Mexique)
Anneau d'immobilisation
Anneau d'immobilisation
En cas d'urgence
Pneu à plat
7-3
CX-7_8X60-EC-07E_Edition2 Page303
Wednesday, June 27 2007 1:40 PM
Form No.8X60-EC-07E

Black plate (304,1)
qCric
Pour retirer le cric
1. Retirer le panneau de coffre.
Panneau de
coffre
2. Tourner le boulon à oreilles et la vis du
cric dans le sens contraire des aiguilles
d'une montre.
Vis de cricBoulon à oreilles
REMARQUE
Le cric peut être retiré depuis la portière
arrière si le dossier du siège arrière est plié
vers l'avant.
Se référer à Siège arrière à la page 2-11.
Pour fixer le cric
1. Tourner le boulon à oreilles dans le
sens des aiguilles d'une montre, et le
serrer provisoirement.
2. Tourner la vis de cric dans le sens des
aiguilles d'une montre et déployer le
cric pour le fixer sur le véhicule.
3. Tourner le boulon à oreilles, et le serrer
complètement.
qRoue de secours
Ce véhicule Mazda est équipé d'une roue
de secours à usage temporaire.
La roue de secours à usage temporaire est
plus légère qu'une roue conventionnelle,
elle est conçue pour être utilisée de TRES
courtes périodes. Ne JAMAIS utiliser la
roue de secours sur de longs trajets ou
pendant longtemps.
PRUDENCE
Ne pas installer la roue de secours
temporaire sur les roues avant (roues
tractrices) en cas de glace ou de neige:
La conduite avec une roue de secours
à usage temporaire à l'avant (roue
motrice) sur la glace ou la neige est
dangereuse. La maniabilité en sera
affectée. On risque de perdre le
contrôle du véhicule et d'avoir un
accident. Monter la roue de secours à
usage temporaire à l'arrière et utiliser
la roue conventionnelle à l'avant.
7-4
En cas d'urgence
Pneu à plat
CX-7_8X60-EC-07E_Edition2 Page304
Wednesday, June 27 2007 1:40 PM
Form No.8X60-EC-07E

Black plate (305,1)

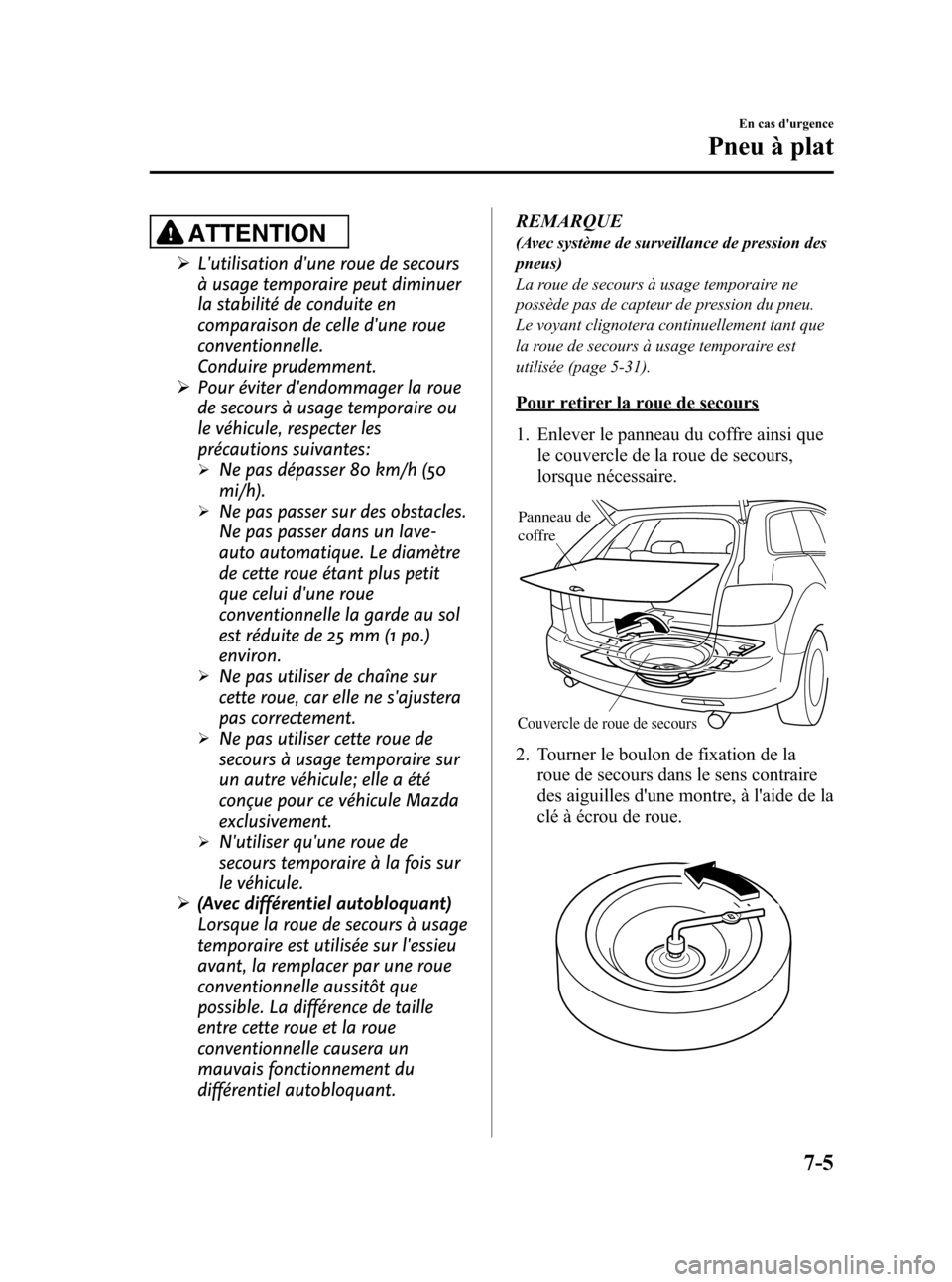

ATTENTION
ØL'utilisation d'une roue de secours
à usage temporaire peut diminuer
la stabilité de conduite en
comparaison de celle d'une roue
conventionnelle.
Conduire prudemment.
ØPour éviter d'endommager la roue
de secours à usage temporaire ou
le véhicule, respecter les
précautions suivantes:
ØNe pas dépasser 80 km/h (50
mi/h).
ØNe pas passer sur des obstacles.
Ne pas passer dans un lave-
auto automatique. Le diamètre
de cette roue étant plus petit
que celui d'une roue
conventionnelle la garde au sol
est réduite de 25 mm (1 po.)
environ.
ØNe pas utiliser de chaîne sur
cette roue, car elle ne s'ajustera
pas correctement.
ØNe pas utiliser cette roue de
secours à usage temporaire sur
un autre véhicule; elle a été
conçue pour ce véhicule Mazda
exclusivement.
ØN'utiliser qu'une roue de
secours temporaire à la fois sur
le véhicule.
Ø(Avec différentiel autobloquant)
Lorsque la roue de secours à usage
temporaire est utilisée sur l'essieu
avant, la remplacer par une roue
conventionnelle aussitôt que
possible. La différence de taille
entre cette roue et la roue
conventionnelle causera un
mauvais fonctionnement du
différentiel autobloquant.REMARQUE
(Avec système de surveillance de pression des
pneus)
La roue de secours à usage temporaire ne
possède pas de capteur de pression du pneu.
Le voyant clignotera continuellement tant que
la roue de secours à usage temporaire est
utilisée (page 5-31).
Pour retirer la roue de secours
1. Enlever le panneau du coffre ainsi que
le couvercle de la roue de secours,
lorsque nécessaire.
Panneau de
coffre
Couvercle de roue de secours
2. Tourner le boulon de fixation de la
roue de secours dans le sens contraire
des aiguilles d'une montre, à l'aide de la
clé à écrou de roue.
En cas d'urgence
Pneu à plat
7-5
CX-7_8X60-EC-07E_Edition2 Page305
Wednesday, June 27 2007 1:40 PM
Form No.8X60-EC-07E

Black plate (306,1)
Changement de roue
REMARQUE
Si les symptômes suivants sont ressentis
pendant la conduite, cela peut indiquer un
pneu crevé.
lLa direction devient lourde.lLe véhicule se met à vibrer excessivement.lLe véhicule tire d'un côté.
Si l'on a un pneu crevé, conduire le
véhicule lentement jusqu'à un endroit de
niveau, aussi éloigné que possible du
trafic, pour changer la roue.
S'arrêter sur l'accotement ou sur une route
où il y a du trafic est dangereux.
PRUDENCE
S'assurer de suivre les instructions pour
le changement de roue, et ne jamais se
mettre sous le véhicule lorsqu'il n'est
supporté que par le cric:
Le changement de roue est
dangereux. Le véhicule peut glisser
du cric et causer des blessures.
Ne jamais laisser quelqu'un dans un
véhicule supporté par le cric:
Le fait de permettre à quelqu'un de
rester dans un véhicule supporté par
le cric est dangereux. L'occupant peut
faire tomber le véhicule causant de
graves blessures.
ATTENTION
(Avec système de surveillance de
pression des pneus)
Les jantes montées sur ce véhicule
Mazda sont spécialement conçues
pour l'installation de capteurs de
pression des pneus. Ne pas utiliser
des jantes non d'origine, car il peut
ne pas être possible d'y installer les
capteurs de pression des pneus.REMARQUE
lS'assurer que le cric soit bien lubrifié avant
de l'utiliser.
(Avec système de surveillance de pression des
pneus)
lS'assurer d'enregistrer le signal de code
d'identification des capteurs de pression
des pneus lorsque les pneus ou les jantes
sont changés (page 5-33).
1. Garer le véhicule sur une surface
horizontale, dans un endroit éloigné du
trafic et appliquer fermement le frein
de stationnement.
2. Passer en position de stationnement (P)
et arrêter le moteur.
3. Allumer les feux de détresse.
4. Faire descendre les passagers du
véhicule et les faire attendre dans un
endroit éloigné du véhicule et du trafic.
5. Sortir le cric, la trousse à outils et la
roue de secours (page 7-3).
6. Bloquer la roue diagonalement opposée
à la roue à changer. Pour bloquer une
roue, placer des cales à l'avant et à
l'arrière de la roue.
7-6
En cas d'urgence
Pneu à plat
CX-7_8X60-EC-07E_Edition2 Page306
Wednesday, June 27 2007 1:40 PM
Form No.8X60-EC-07E

Black plate (307,1)
REMARQUE
Pour caler une roue, utiliser une pierre ou un
morceau de bois assez grand si possible pour
bloquer la roue.
qRetrait d'un pneu à plat
1. Desserrer chaque écrou de roue en les
tournant d'un tour dans le sens
contraire des aiguilles d'une montre,
mais ne pas les retirer jusqu'à ce que la
roue soit soulevée du sol.
2. Placer le cric sous la position de levage
la plus proche de la roue à changer.
Position de levage
PRUDENCE
N'utiliser que les positions de levage
avant et arrière recommandées dans ce
manuel:
Le fait d'essayer de soulever le
véhicule en utilisant des positions de
levage autres que celles
recommandées dans ce manuel est
dangereux. Le véhicule peut glisser
du cric et gravement blesser ou
même tuer quelqu'un. N'utiliser que
les positions de levage avant et
arrière recommandées dans ce
manuel.
N'utiliser que le cric fourni avec ce
véhicule Mazda:
L'utilisation d'un cric non conçu pour
ce véhicule Mazda est dangereux. Le
véhicule peut glisser du cric et causer
de graves blessures.
Ne jamais placer d'objets sous le cric:
Le fait de soulever le véhicule avec un
objet placé sous le cric est dangereux.
Le cric risque de glisser et quelqu'un
risque d'être gravement blessé par le
cric ou le véhicule lorsqu'il tombe.
3. Insérer le levier de cric et fixer la clé à
écrou de roue sur le cric.
En cas d'urgence
Pneu à plat
7-7
CX-7_8X60-EC-07E_Edition2 Page307
Wednesday, June 27 2007 1:40 PM
Form No.8X60-EC-07E

Black plate (308,1)
4. Tourner la clé à écrou de roue dans le
sens des aiguilles d'une montre pour
soulever le véhicule juste assez pour
que la roue de secours puisse être
installée. Avant de retirer les écrous de
roue s'assurer que le véhicule est bien
stable et ne risque pas de glisser ou de
se déplacer.
5. Retirer les écrous de roue en les
tournant dans le sens contraire des
aiguilles d'une montre; puis retirer la
roue et l'enjoliveur central.
qEcrou de roue antivolí
Si le véhicule est équipé d'écrous de roue
antivol optionnels, un d'eux est monté sur
chaque roue et une clé spéciale doit être
utilisée pour les retirer. Cette clé fixée à la
clé à écrou de roue est rangée avec la roue
de secours. Les enregistrer auprès du
fabricant en remplissant la carte fournie
dans la boîte à gants et en la postant dans
l'enveloppe fournie. Si vous perdez cette
clé, s'assurer un concessionnaire agréé
Mazda ou utiliser le bon de commande du
fabricant, qui se trouve avec la carte
d'enregistrement.
Clé spéciale
Ecrou de roue antivol
Pour retirer l'écrou antivol
1. Obtenir la clé de l'écrou de roue
antivol.
2. Placer la clé sur l'écrou, et la maintenir
bien perpendiculairement sur celui-ci.
Si la clé est maintenue à un angle, cela
risque d'endommager la clé et l'écrou.
Ne pas utiliser d'outil à air comprimé.
3. Placer la clé à écrou de roue sur la clé
spéciale et appliquer une pression.
Tourner la clé dans le sens contraire
des aiguilles d'une montre pour retirer
l'écrou.
7-8
En cas d'urgence
íCertains modèles.
Pneu à plat
CX-7_8X60-EC-07E_Edition2 Page308
Wednesday, June 27 2007 1:40 PM
Form No.8X60-EC-07E

Black plate (309,1)
Pour installer l'écrou
1. Placer la clé sur l'écrou, et la maintenir
bien perpendiculairement sur celui-ci.
Si la clé est maintenue à un angle, cela
risque d'endommager la clé et l'écrou.
Ne pas utiliser d'outil à air comprimé.
2. Placer la clé à écrou de roue sur la clé
spéciale, appliquer une pression et
tourner la clé dans le sens des aiguilles
d'une montre.
qInstallation de la roue de secours
1. Retirer toute saleté des surfaces de
montage de la roue et du moyeu, et des
écrous de roue, à l'aide d'un chiffon.
PRUDENCE
S'assurer que les surfaces de montage
de la roue et du moyeu, et les écrous de
roue sont propres avant de changer ou
de remplacer les roues:
Lors du changement ou du
remplacement de roue, le fait de ne
pas retirer la saleté des surfaces de
montage de la roue et du moyeu, et
des écrous de roue est dangereux. Les
écrous de roue peuvent se desserrer
lors de la conduite et la roue peut se
détacher du moyeu, causant un
accident.2. Placer la roue de secours.
3. Installer les écrous de roue avec le côté
en biseau vers l'intérieur; les serrer à la
main.
PRUDENCE
Ne pas appliquer d'huile ou de graisse
aux boulons des écrous de roue et ne
pas serrer les écrous de roue à un
couple dépassant celui spécifié:
Le fait d'appliquer de l'huile ou de la
graisse aux boulons des écrous de
roue est dangereux. Les écrous de
roue peuvent se desserrer lors de la
conduite et la roue peut se détacher
du moyeu, causant un accident. De
plus, les écrous de roue risquent de
s'endommager s'ils sont trop serrés.
En cas d'urgence
Pneu à plat
7-9
CX-7_8X60-EC-07E_Edition2 Page309
Wednesday, June 27 2007 1:40 PM
Form No.8X60-EC-07E

Black plate (310,1)
4. Tourner la manivelle de cric dans le
sens contraire des aiguilles d'une
montre et abaisser le véhicule. Utiliser
la clé à écrou de roue pour serrer les
écrous de roue dans l'ordre indiqué.
Si l'on n'est pas certain du serrage des
écrous de roue, les faire vérifier par un
concessionnaire agréé Mazda.
Couple de serrage des écrous
N·m (kgf·m, ft·lbf) 89―117 (9―11, 66―86)
PRUDENCE
Toujours serrer les écrous de roue
correctement:
Des écrous de roue incorrectement
serrés ou desserrés sont dangereux.
La roue peut ne pas tourner droit ou
se détacher. Ceci peut faire perdre le
contrôle du véhicule et causer un
grave accident.
S'assurer d'installer les écrous que l'on
a retirés ou de les remplacer par des
écrous à pas métrique identiques:
Les boulons et écrous de roue de ce
véhicule Mazda sont à pas métrique,
l'utilisation d'un écrou à pas non
métrique sur un boulon à pas
métrique est dangereuse. Un écrou
non métrique monté sur un boulon
métrique ne fixera pas la roue et
endommagera le boulon, ceci peut
faire que la roue se détache et causer
un accident.
5. Retirer l'enjoliveur central en le
tapotant avec le levier de cric.
6. Ranger la roue endommagée en
utilisant le boulon à oreilles pour la
maintenir en place.
Boulon à oreilles
Fixation de roue
7-10
En cas d'urgence
Pneu à plat
CX-7_8X60-EC-07E_Edition2 Page310
Wednesday, June 27 2007 1:40 PM
Form No.8X60-EC-07E
