Black plate (136,1)
REMARQUE
Après le lavage du véhicule Mazda ou après
qu'il ait plu, éponger l'eau accumulée sur le
toit ouvrant transparent avant de l'ouvrir pour
éviter la pénétration d'eau qui risque de causer
de la rouille ou d'endommager la garniture du
pavillon.
qFonctionnement du toit ouvrant
transparent
Inclinaison
L'arrière du toit ouvrant transparent peut
être relevé pour fournir plus de
ventilation.
Pour incliner complètement
automatiquement, appuyer
momentanément sur l'arrière de
l'interrupteur d'inclinaison.
Pour fermer complètement
automatiquement, appuyer
momentanément sur l'avant de
l'interrupteur d'inclinaison ou d'ouverture.
Pour arrêter l'inclinaison en cours,
appuyer n'importe où sur l'interrupteur
d'inclinaison ou d'ouverture.
Fermer
Fermer Inclinaison
vers le haut
Coulissement
Pour ouvrir complètement
automatiquement, appuyer
momentanément sur l'arrière de
l'interrupteur d'ouverture.
Pour fermer complètement
automatiquement, appuyer
momentanément sur l'avant de
l'interrupteur d'inclinaison ou d'ouverture.
Pour arrêter le coulissement en cours,
appuyer n'importe où sur l'interrupteur
d'inclinaison ou d'ouverture.
Fermer
Fermer Ouvrir
Procédure de réinitialisation de toit
ouvrant transparent électrique
Si la batterie a été débranchée pour
l'entretien du véhicule ou pour toute autre
raison, le toit ouvrant transparent ne se
fermera ni ne s'ouvrira automatiquement
complètement. La fonction de sécurité du
toit ouvrant transparent n'est pas utilisable
pendant que le toit ouvrant transparent est
réinitialisé. Suivre les étapes suivantes
pour réinitialiser le système:
1. Mettre le contacteur d'allumage à la
position ON.
2. Appuyer sur l'arrière de l'interrupteur d'inclinaison pour ouvrir partiellement
en inclinant l'arrière du toit ouvrant
transparent.
3-48
Bien connaître votre Mazda
Portières et serrures
CX-7_8Z61-EC-08D_Edition2 Page136
Friday, June 20 2008 12:17 AM
Form No.8Z61-EC-08D

Black plate (139,1)
2. Tourner la clé vers l'avant et lamaintenir. Une fois les portières et le
hayon déverrouillés, les vitres s'ouvrent
complètement automatiquement.
Ouvrir
Pour arrêter cette opération, tourner la clé
jusqu'à la position centrale, puis la tourner
à nouveau vers l'avant.
REMARQUE
L'opération d'ouverture du toit ouvrant
transparent peut également être arrêtée en
tournant la clé vers l'arrière. Toutefois, les
portières et le hayon seront verrouillés.
Fermeture
Le toit ouvrant transparent peut être fermé
si l'on constate qu'il a été laissé ouvert
après être sorti du véhicule.
REMARQUE
(Avec clé avancée)
Si la condamnation automatique (page 3-8) a
été activée, les portières et le hayon se
verrouillent automatiquement lorsqu'on
s'éloigne du véhicule; toutefois, par mesure de
sécurité, il sera impossible de fermer le toit
ouvrant transparent. Lorsqu'on quitte le
véhicule, fermer le toit ouvrant transparent à
l'aide de l'interrupteur d'inclinaison ou
d'ouverture à l'intérieur du véhicule, la clé, ou
un interrupteur de commande.
Avec clé
1. Insérer la clé dans le barillet de clé dela portière du conducteur.
2. Tourner la clé vers l'arrière et la maintenir. Une fois les portières et le
hayon verrouillés, le toit ouvrant
transparent se ferme aussi longtemps
que la clé est tournée.
Fermer
Avec l'interrupteur de commande de la
portière du conducteur (Clé avancée)
1. Si les portières et le hayon sontverrouillés, les déverrouiller.
Bien connaître votre Mazda
Portières et serrures
3-51
CX-7_8Z61-EC-08D_Edition2 Page139
Friday, June 20 2008 12:17 AM
Form No.8Z61-EC-08D

Black plate (140,1)
2. Appuyer sur l'interrupteur decommande de la porte du conducteur et
le maintenir enfoncé. Une fois les
portières et le hayon verrouillés, le toit
ouvrant transparent se ferme aussi
longtemps que l'interrupteur de
commande est enfoncé.
Interrupteur de
commande
qToit ouvrant transparent à
dispositif de sécurité
Si la main, la tête d'une personne ou autre
objet bloque le toit ouvrant transparent
lors de sa fermeture automatique, le toit
ouvrant transparent s'arrêtera et s'ouvrira à
moitié.
PRUDENCE
S'assurer que rien ne bloque le toit
ouvrant transparent juste avant sa
fermeture complète:
Le fait de bloquer le toit ouvrant
transparent juste avant sa fermeture
complète est dangereux.
Dans ce cas, la fonction de sécurité
ne peut pas arrêter le toit ouvrant
transparent. Si des doigts sont pris,
cela peut entraîner de graves
blessures. REMARQUE
lSuivant les conditions de conduite, un toit
ouvrant transparent se fermant peut
s'arrêter et commencer à s'ouvrir si un choc
similaire à un objet qui le bloque est
ressenti par le toit ouvrant transparent.
lLa fonction de sécurité du toit ouvrant
transparent n'est pas utilisable pendant que
le toit ouvrant transparent est initialisé.
q
Panneau pare-soleil
Le panneau pare-soleil peut être ouvert et
fermé manuellement.
Le panneau pare-soleil s'ouvre
automatiquement lorsque le toit ouvrant
transparent est ouvert, mais il doit être
fermé manuellement.
Panneau pare-soleil
ATTENTION
Ø Le panneau pare-soleil ne s'incline
pas. Pour éviter de l'endommager
ne pas le pousser.
Ø Ne pas fermer le panneau pare-
soleil pendant que le toit ouvrant
transparent s'ouvre. Si on force le
panneau pare-soleil à se fermer,
on risque de l'endommager.
3-52
Bien connaître votre Mazda
Portières et serrures
CX-7_8Z61-EC-08D_Edition2 Page140
Friday, June 20 2008 12:17 AM
Form No.8Z61-EC-08D

Black plate (141,1)
Système d'immobilisation
(avec clé avancée)
Le système d'immobilisation en option ne
permet de démarrer le moteur qu'avec une
clé avancée reconnue par le système.
Si quelqu'un essaie de démarrer le moteur
avec une clé avancée non reconnue par le
système, le moteur ne démarrera pas, ce
qui aide à protéger le véhicule contre le
vol.
ATTENTION
ØLes équipements radio de ce type
sont réglementés par des lois aux
Etats-Unis.
Les changements ou modifications
non spécifiquement approuvés par
l'entité responsable de la
conformité peuvent annuler le
droit de l'utilisateur de faire
fonctionner cet appareil.
Ø Afin de ne pas endommager la clé,
ne pas:
ØLaisser la clé tomber.
ØMouiller la clé.
ØExposer la clé à des champs
magnétiques.
ØExposer la clé à des
températures élevées, dans des
endroits au soleil comme sur le
tableau de bord ou sur le capot.
ATTENTION
Veiller à ce que ce qui suit ne se
produise pas lorsque vous démarrez
le moteur à l'aide de la clé auxiliaire
suite au déchargement de la pile de
la clé avancée ou un autre
dysfonctionnement. Sinon, le signal
provenant de la clé auxiliaire ne sera
pas reçu correctement et le moteur
risque de ne pas démarrer.
ØLa partie métallique d'autres clés
ou des objets métalliques touches
à la clé.
Ø D'autres clés auxiliaires ou les clés
d'autres véhicules équipés d'un
système d'immobilisation sont en
contact ou à proximité immédiate
de la clé auxiliaire.
Ø Des dispositifs d'achat
électronique ou d'accès sécurisé
qui touchent la clé ou sont très
proches de celle-ci.
REMARQUE
l(ETATS-UNIS)
Cet appareil est conforme à la partie 15 de
la Réglementation FCC. Le fonctionnement
étant sujet aux deux conditions suivantes:
(1) cet appareil ne doit pas causer
d'interférences néfastes, et (2) cet appareil
doit accepter toutes les interférences
reçues, incluant celles qui risquent de
causer un mauvais fonctionnement.
l(CANADA)
Cet appareil est conforme à la
Réglementation RSS-210 d'Industrie
Canada. Le fonctionnement étant sujet aux
deux conditions suivantes: (1) cet appareil
ne doit pas causer d'interférences néfastes,
et (2) cet appareil doit accepter toutes les
interférences reçues, incluant celles qui
risquent de causer un mauvais
fonctionnement.
Bien connaître votre Mazda
Système de sécurité
3-53
CX-7_8Z61-EC-08D_Edition2 Page141
Friday, June 20 2008 12:17 AM
Form No.8Z61-EC-08D

Black plate (142,1)
qFonctionnement
Armement
Le système est armé lorsque le contacteur
d'allumage est tourné de la position ON à
la position ACC ou LOCK. Le témoin de
sécurité sur le tableau de bord clignotera à
intervalles de 2 secondes, jusqu'à ce que
le système soit désarmé.
Désarmement
Le système est désarmé lorsque le
contacteur d'allumage mis à la position
ON, en utilisant clé avancée enregistrée.
Le témoin de sécurité s'allume pendant 3
secondes environ, puis s'éteint.
Si le moteur ne démarre pas à l'aide de la
clé avancée correcte et que le témoin de
sécurité reste allumé ou clignote, il peut y
avoir un mauvais fonctionnement du
système. S'adresser à un concessionnaire
agréé Mazda. REMARQUE
lLe moteur risque de ne pas démarrer et le
témoin de sécurité de s'allumer ou clignoter
si la clé avancée est placée dans une zone
où le système parvient difficilement à
détecter le signal, telle que sur le tableau
de bord ou dans la boîte à gants. Placer la
clé avancée à un autre endroit, tourner le
contacteur d'allumage en position LOCK,
puis redémarrer le moteur.
lLes signaux d'une station de radio ou de
télévision, d'un émetteur récepteur, ou d'un
téléphone cellulaire peuvent causer des
interférences au système d'immobilisation.
Si le moteur ne démarre pas même lorsque
la clé avancée appropriée est utilisée,
vérifier le témoin de sécurité. Si le témoin
de sécurité clignote, tourner le contacteur
d'allumage en position ACC ou LOCK et
attendre quelques secondes, puis tenter à
nouveau de démarrer le moteur. Si le
moteur ne démarre toujours pas après 3
essais ou plus, s'adresser à un
concessionnaire agréé Mazda.
lSi le témoin de sécurité se met à clignoter et
clignote continuellement pendant la
conduite, ne pas arrêter le moteur. Se
rendre jusque chez un concessionnaire
agréé Mazda et faire vérifier le système. Si
le moteur est arrêté pendant que le voyant
clignote, il sera impossible de le
redémarrer.
lEtant donné que les codes électroniques
sont réinitialisés lors de la réparation du
système d'immobilisation la clé avancée (y
compris la clé auxiliaire) est nécessaire.
Apporter toutes les clés avancées (y
compris les clés auxiliaires) à un
concessionnaire agréé Mazda.
3-54
Bien connaître votre Mazda
Système de sécurité
CX-7_8Z61-EC-08D_Edition2 Page142
Friday, June 20 2008 12:17 AM
Form No.8Z61-EC-08D

Black plate (143,1)

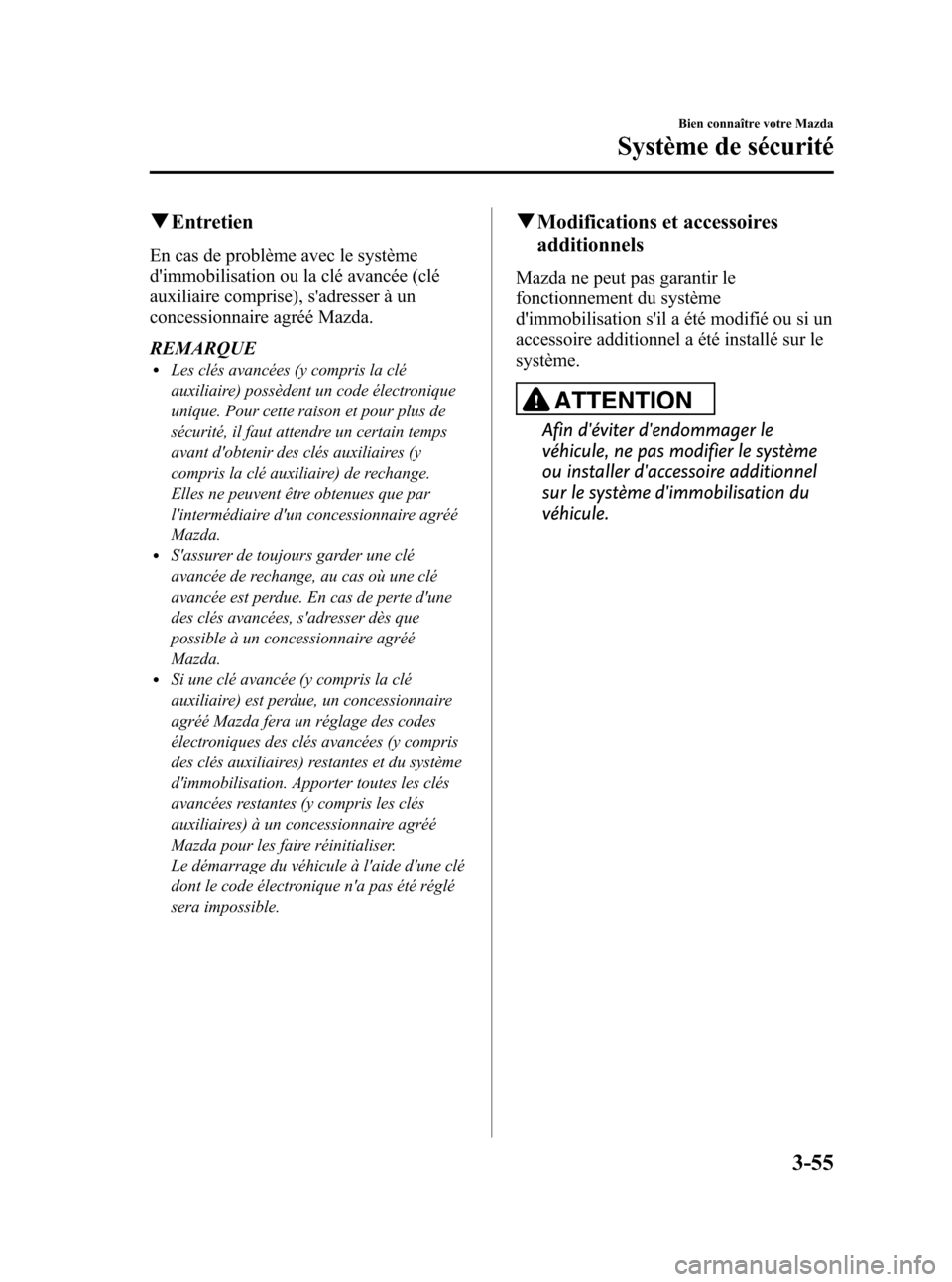

qEntretien
En cas de problème avec le système
d'immobilisation ou la clé avancée (clé
auxiliaire comprise), s'adresser à un
concessionnaire agréé Mazda.
REMARQUE
lLes clés avancées (y compris la clé
auxiliaire) possèdent un code électronique
unique. Pour cette raison et pour plus de
sécurité, il faut attendre un certain temps
avant d'obtenir des clés auxiliaires (y
compris la clé auxiliaire) de rechange.
Elles ne peuvent être obtenues que par
l'intermédiaire d'un concessionnaire agréé
Mazda.
lS'assurer de toujours garder une clé
avancée de rechange, au cas où une clé
avancée est perdue. En cas de perte d'une
des clés avancées, s'adresser dès que
possible à un concessionnaire agréé
Mazda.
lSi une clé avancée (y compris la clé
auxiliaire) est perdue, un concessionnaire
agréé Mazda fera un réglage des codes
électroniques des clés avancées (y compris
des clés auxiliaires) restantes et du système
d'immobilisation. Apporter toutes les clés
avancées restantes (y compris les clés
auxiliaires) à un concessionnaire agréé
Mazda pour les faire réinitialiser.
Le démarrage du véhicule à l'aide d'une clé
dont le code électronique n'a pas été réglé
sera impossible.
qModifications et accessoires
additionnels
Mazda ne peut pas garantir le
fonctionnement du système
d'immobilisation s'il a été modifié ou si un
accessoire additionnel a été installé sur le
système.
ATTENTION
Afin d'éviter d'endommager le
véhicule, ne pas modifier le système
ou installer d'accessoire additionnel
sur le système d'immobilisation du
véhicule.
Bien connaître votre Mazda
Système de sécurité
3-55
CX-7_8Z61-EC-08D_Edition2 Page143
Friday, June 20 2008 12:17 AM
Form No.8Z61-EC-08D

Black plate (144,1)
Système d'immobilisation
(sans clé avancée)
Le système d'immobilisation ne permet de
démarrer le moteur qu'avec une clé
reconnue par le système.
Si quelqu'un essaie de démarrer le moteur
avec une clé non reconnue par le système,
le moteur ne démarrera pas, ce qui aide à
protéger le véhicule contre le vol.
ATTENTION
ØLes équipements radio de ce type
sont réglementés par des lois aux
Etats-Unis.
Les changements ou modifications
non spécifiquement approuvés par
l'entité responsable de la
conformité peuvent annuler le
droit de l'utilisateur de faire
fonctionner cet appareil.
Ø Afin de ne pas endommager la clé,
ne pas:
ØLaisser la clé tomber.
ØMouiller la clé.
ØExposer la clé à des champs
magnétiques.
ØExposer la clé à des
températures élevées, dans des
endroits au soleil comme sur le
tableau de bord ou sur le capot.
ATTENTION
Lors du démarrage du moteur éviter
les points, sinon le moteur peut ne
pas démarrer car le signal
électronique de la clé de contact ne
sera pas transmis correctement.
ØLe porte-clés repose sur la clé.
ØLa partie métallique d'autres clés
ou des objets métalliques touches
à la clé.
ØD'autres clés ou les clés d'autres
véhicules équipés d'un système
d'immobilisation touchent ou sont
très proches de la clé.
ØDes dispositifs d'achat
électronique ou d'accès sécurisé
qui touchent la clé ou sont très
proches de celle-ci.
3-56
Bien connaître votre Mazda
Système de sécurité
CX-7_8Z61-EC-08D_Edition2 Page144
Friday, June 20 2008 12:17 AM
Form No.8Z61-EC-08D

Black plate (145,1)
REMARQUEl(ETATS-UNIS)
Cet appareil est conforme à la partie 15 de
la Réglementation FCC. Le fonctionnement
étant sujet aux deux conditions suivantes:
(1) cet appareil ne doit pas causer
d'interférences néfastes, et (2) cet appareil
doit accepter toutes les interférences
reçues, incluant celles qui risquent de
causer un mauvais fonctionnement.
l(CANADA)
Cet appareil est conforme à la
Réglementation RSS-210 d'Industrie
Canada. Le fonctionnement étant sujet aux
deux conditions suivantes: (1) cet appareil
ne doit pas causer d'interférences néfastes,
et (2) cet appareil doit accepter toutes les
interférences reçues, incluant celles qui
risquent de causer un mauvais
fonctionnement.
qFonctionnement
Armement
Le système est armé lorsque le contacteur
d'allumage est tourné de la position ON à
la position ACC.
Le témoin de sécurité sur le tableau de
bord clignotera à intervalles de deux
secondes, jusqu'à ce que le système soit
désarmé.
Désarmement
Le système est désarmé lorsque le
contacteur d'allumage correct est mis à la
position ON.
Le témoin de sécurité s'allume pendant
trois secondes environ, puis s'éteint.
Si le moteur ne démarre pas à l'aide de la
clé de contact correcte et que le témoin de
sécurité reste allumé ou clignote, il peut y
avoir un mauvais fonctionnement du
système. S'adresser à un concessionnaire
agréé Mazda.
REMARQUE
lSi le témoin de sécurité s'allume et reste
allumé lorsque le contacteur d'allumage est
mis sur la position ON, le moteur ne
démarrera pas.
lLes signaux d'une station de radio ou de
télévision, d'un émetteur récepteur, ou d'un
téléphone cellulaire peuvent causer des
interférences au système d'immobilisation.
Si le moteur ne démarre pas même lorsque
la clé appropriée est utilisée, vérifier le
témoin de sécurité. Si le voyant clignote,
retirer la clé de contact et attendre 2
secondes ou plus, puis l'insérer et essayer
de démarrer le moteur de nouveau. Si le
moteur ne démarre toujours pas après 3
essais ou plus, s'adresser à un
concessionnaire agréé Mazda.
lSi le témoin de sécurité se met à clignoter et
clignote continuellement pendant la
conduite, ne pas arrêter le moteur. Se
rendre jusque chez un concessionnaire
agréé Mazda et faire vérifier le système. Si
le moteur est arrêté pendant que le voyant
clignote il sera impossible de le redémarrer.
lEtant donné que les codes électroniques
sont réinitialisés lors de la réparation du
système d'immobilisation les clés sont
nécessaires. Apporter toutes les clés
existantes un concessionnaire agréé Mazda.
Bien connaître votre Mazda
Système de sécurité
3-57
CX-7_8Z61-EC-08D_Edition2 Page145
Friday, June 20 2008 12:17 AM
Form No.8Z61-EC-08D

Black plate (146,1)
qEntretien
En cas de problème avec le système
d'immobilisation ou la clé, s'adresser à un
concessionnaire agréé Mazda.
REMARQUE
lLes clés possèdent un code électronique
unique. Pour cette raison et pour plus de
sécurité, il faut attendre un certain temps
avant d'obtenir des clés de rechange. Elles
ne peuvent être obtenues que par
l'intermédiaire d'un concessionnaire agréé
Mazda.
lS'assurer de toujours garder une clé de
rechange, au cas où une clé est perdue. En
cas de perte d'une des clés, s'adresser dès
que possible à un concessionnaire agréé
Mazda.
lSi une clé est perdue, un concessionnaire
agréé Mazda fera un réglage des codes
électroniques des clés restantes et du
système d'immobilisation. Apporter toutes
les clés restantes un concessionnaire agréé
Mazda pour les faire réinitialiser.
Le démarrage du véhicule à l'aide d'une clé
dont le code électronique n'a pas été réglé
sera impossible.
qModifications et accessoires
additionnels
Mazda ne peut pas garantir le
fonctionnement du système
d'immobilisation s'il a été modifié ou si un
accessoire additionnel a été installé sur le
système.
ATTENTION
Afin d'éviter d'endommager le
véhicule, ne pas modifier le système
ou installer d'accessoire additionnel
sur le système d'immobilisation du
véhicule.
Système antivolí
Si le système antivol détecte une intrusion
non autorisée dans le véhicule pouvant
résulter en un vol du véhicule ou de son
contenu, l'alarme se déclenche en faisant
retentir l'avertisseur sonore et en faisant
clignoter les feux de détresse pour
signaler dans la zone environnante que la
situation est anormale.
Se référer à Fonctionnement à la page
3-59.
REMARQUE
lLe système antivol est conçu pour
fonctionner soit avec la clé, soit avec le
système d'ouverture à télécommande.
l(Avec clé avancée)
Le système antivol peut également être
armé en utilisant la fonction d'ouverture à
télécommande.
Le système fonctionne uniquement lorsque
le conducteur se trouve dans le véhicule ou
dans la plage de fonctionnement et qu'il est
muni de la clé avancée.
lLe système ne fonctionnera pas s'il n'est pas
correctement armé. Pour correctement
verrouiller le véhicule, toujours s'assurer
que toutes les vitres sont entièrement
fermées et que toutes les portières et le
hayon sont verrouillés avant de quitter le
véhicule. Ne jamais oublier de prendre la
clé et la télécommande.
3-58
Bien connaître votre Mazda
íCertains modèles.
Système de sécurité
CX-7_8Z61-EC-08D_Edition2 Page146
Friday, June 20 2008 12:17 AM
Form No.8Z61-EC-08D

Black plate (147,1)
qFonctionnement
Conditions de déclenchement du
système
L'avertisseur sonore retentira de façon
intermittente et les feux de détresse
clignoteront pendant 30 secondes environ
si le système est déclenché par une des
conditions suivantes:
lOuverture forcée d'une portière, du
capot ou du hayon.
lDéverrouillage d'une portière à l'aide
de la commande de verrouillage
intérieure.
lDéverrouillage d'une portière à l'aide
de la commande de verrouillage de la
portière.
lOuverture d'une portière à l'aide d'une
commande de verrouillage intérieure.
lOuverture du capot en actionnant la
poignée de déverrouillage du capot.
Si le système est déclenché de nouveau,
les phares et l'avertisseur seront activés
jusqu'à ce qu'une portière ou le hayon soit
déverrouillé à l'aide de la clé ou de la
télécommande.
(Avec clé avancée)
Les lumières et l'avertisseur sonore
peuvent aussi être désactivés en appuyant
sur l'interrupteur de commande.
qComment mettre le système en circuit
1. Retirer la clé du contacteur d'allumage. (Avec clé avancée)
Mettre le bouton de démarrage sur la
position LOCK.
2. S'assurer que le capot est verrouillé. Fermer et verrouiller toutes les
portières et le hayon à partir de
l'extérieur à l'aide de la clé ou appuyer
sur la touche de verrouillage du
système d'ouverture à télécommande.
(Avec clé avancée)
Appuyer sur l'interrupteur de
commande ou la touche de verrouillage
de la télécommande.
(Sans clé avancée)
La méthode suivante armera également
le système antivol:
Fermer le capot et le hayon. Appuyer
une fois sur la zone de la commande de
verrouillage de la portière marquée
“
”. Fermer toutes les portières.
Les feux de détresse clignoteront une fois.
Le système antivol peut aussi être armé en
activant la fonction de reverrouillage
automatique avec toutes les portières, le
hayon et le capot fermés.
REMARQUE
Le verrouillage des portières à l'aide de la
commande de verrouillage intérieure n'armera
pas le système.
3. Après 20 secondes, le système est complètement armé.
Bien connaître votre Mazda
Système de sécurité
3-59
CX-7_8Z61-EC-08D_Edition2 Page147
Friday, June 20 2008 12:17 AM
Form No.8Z61-EC-08D
