audio MAZDA MODEL CX-7 2009 Manuel du propriétaire (in French)

Black plate (273,1)
lNe pas utiliser de disques comportant
du scotch, des étiquettes partiellement
décollées, ou du ruban adhésif
dépassant des bords de l'étiquette du
disque compact. Ne pas utiliser non
plus de disques sur lesquels une
étiquette de CD-R vendue dans le
commerce a été collée. Le disque
risquera de ne pas pouvoir être éjecté,
ce qui pourra causer une panne.
qConseils d'utilisation des MP3
REMARQUE
Ce produit est fourni avec un permis
d'utilisation privé et non commercial
uniquement et n'offre pas de permis non plus
qu'il ne s'applique à un droit d'utiliser ce
produit pour rediffusion (terrestre, par
satellite, par câble et/ou tout autre média)
commerciale en temps réel (c'est-à-dire
générant des revenus), rediffusion/
enregistrement en lecture continue via Internet,
intranets et/ou autres réseaux ou dans des
systèmes de distribution de contenu
électronique, comme les applications de
musique payante ou de musique sur demande.
Un permis indépendant pour une telle
utilisation est requis. Pour de plus amples
détails, visiter http://www.mp3licensing.com.
lCe système audio peut lire les fichiers
MP3 qui ont été enregistrés sur CD-R/
CD-RW/CD-ROM. Les disques qui ont
été enregistrés sous les formats
suivants ne peuvent être lus:
lISO 9660 niveau 1lISO 9660 niveau 2lJoliet format étendulRomeo format étendulCet unité traite les fichiers MP3
conformément au format MP3
contenant des trames d'en-tête et des
trames de données.
lCette unité peut lire les disques multi-
session enregistrés jusqu'à 40 sessions.
lCette unité peut lire les MP3 à
fréquences d'échantillonnage de
16/22,05/24/32/44,1/48 kHz.
lCette unité peut lire les fichiers MP3
qui ont été enregistrés en débit binaire
de 8 kpb à 320 kpb. Néanmoins, pour
combiner le plaisir de la musique et
une qualité de son continue, il est
recommandé d'utiliser des disques qui
ont été enregistrés à un débit binaire de
128 kpb ou plus.
lSi un disque possède et des données
musicales (CD-DA) et des fichiers
MP3, la lecture des deux différents
types varie selon la façon dont fut
enregistré le disque.
lLes disques gravés par paquet ne
peuvent pas être lus sur cette unité.
lCette unité ne lit pas les disques
compacts enregistrés sur les formats
MP3i (MP3 interactif), MP3 PRO et
RIFF MP3.
A propos des dossiers et fichiers
lL'ordre de hiérarchie des dossiers et
fichiers MP3 durant la lecture ou toute
autre fonction va de peu profond à
profond. La disposition et l'ordre de
lecture d'un disque enregistré contenant
des fichiers MP3 sont les suivants:
lNuméro de fichier
Un numéro de fichier est assigné à
chaque fichier dans un dossier selon
un ordre de hiérarchie de peu
profond à profond.
lNuméro de dossier
Un numéro de dossier est assigné à
chaque dossier selon un ordre de
hiérarchie de peu profond à profond.
Confort intérieur
Système audio
6-23
CX-7_8Z61-EC-08D_Edition2 Page273
Friday, June 20 2008 12:18 AM
Form No.8Z61-EC-08D

Black plate (274,1)

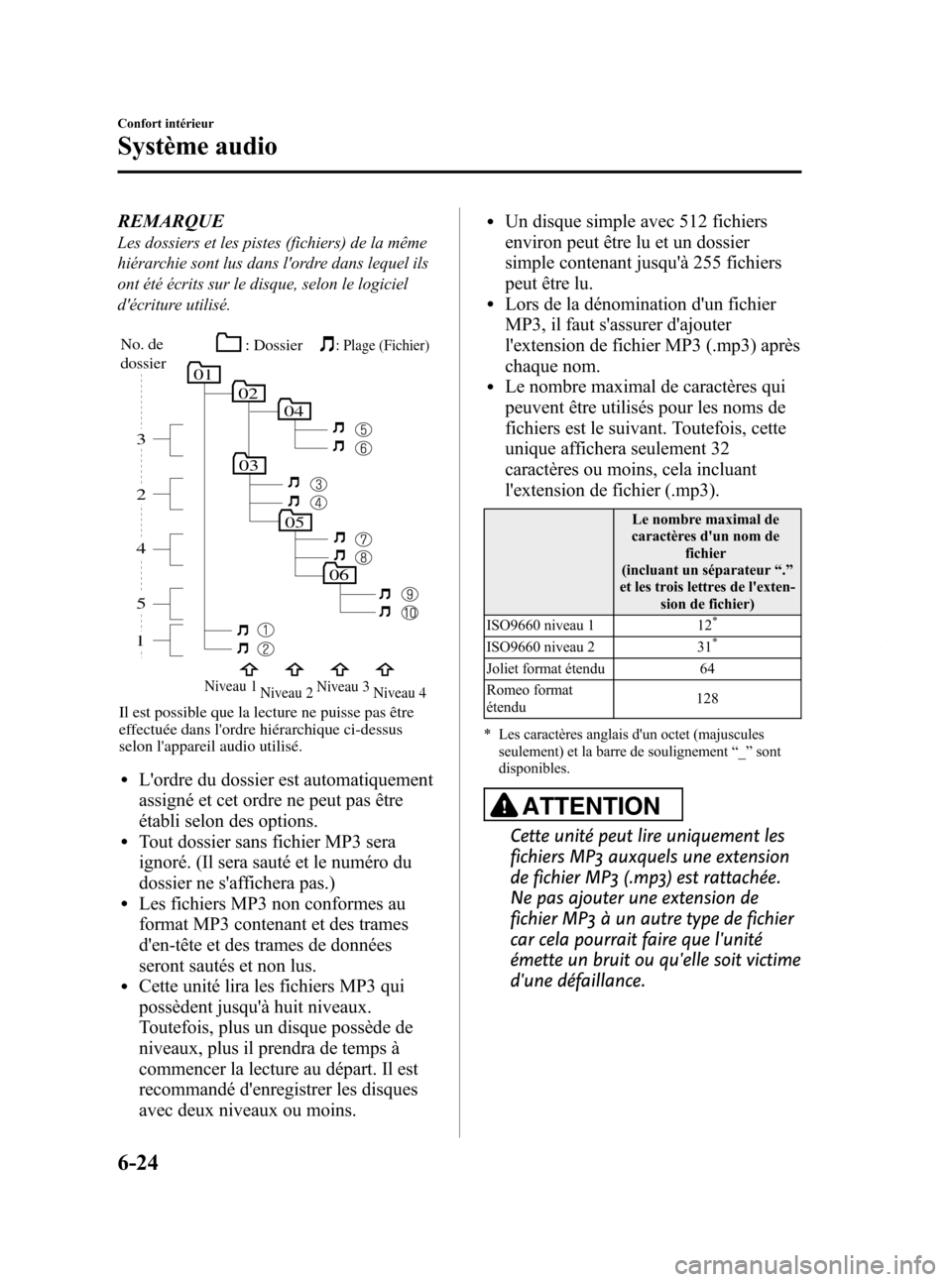

REMARQUE
Les dossiers et les pistes (fichiers) de la même
hiérarchie sont lus dans l'ordre dans lequel ils
ont été écrits sur le disque, selon le logiciel
d'écriture utilisé.
05
06
010204
03
15 4 2 3
No. de
dossier
Niveau 1
Niveau 2 Niveau 3
Niveau 4
Il est possible que la lecture ne puisse pas être
effectuée dans l'ordre hiérarchique ci-dessus
selon l'appareil audio utilisé.
: Plage (Fichier): Dossier
lL'ordre du dossier est automatiquement
assigné et cet ordre ne peut pas être
établi selon des options.
lTout dossier sans fichier MP3 sera
ignoré. (Il sera sauté et le numéro du
dossier ne s'affichera pas.)
lLes fichiers MP3 non conformes au
format MP3 contenant et des trames
d'en-tête et des trames de données
seront sautés et non lus.
lCette unité lira les fichiers MP3 qui
possèdent jusqu'à huit niveaux.
Toutefois, plus un disque possède de
niveaux, plus il prendra de temps à
commencer la lecture au départ. Il est
recommandé d'enregistrer les disques
avec deux niveaux ou moins.
lUn disque simple avec 512 fichiers
environ peut être lu et un dossier
simple contenant jusqu'à 255 fichiers
peut être lu.
lLors de la dénomination d'un fichier
MP3, il faut s'assurer d'ajouter
l'extension de fichier MP3 (.mp3) après
chaque nom.
lLe nombre maximal de caractères qui
peuvent être utilisés pour les noms de
fichiers est le suivant. Toutefois, cette
unique affichera seulement 32
caractères ou moins, cela incluant
l'extension de fichier (.mp3).
Le nombre maximal de
caractères d'un nom de fichier
(incluant un séparateur “.”
et les trois lettres de l'exten- sion de fichier)
ISO9660 niveau 1 12
*
ISO9660 niveau 231*
Joliet format étendu 64
Romeo format
étendu 128
* Les caractères anglais d'un octet (majuscules seulement) et la barre de soulignement “_ ” sont
disponibles.
ATTENTION
Cette unité peut lire uniquement les
fichiers MP3 auxquels une extension
de fichier MP3 (.mp3) est rattachée.
Ne pas ajouter une extension de
fichier MP3 à un autre type de fichier
car cela pourrait faire que l'unité
émette un bruit ou qu'elle soit victime
d'une défaillance.
6-24
Confort intérieur
Système audio
CX-7_8Z61-EC-08D_Edition2 Page274
Friday, June 20 2008 12:18 AM
Form No.8Z61-EC-08D

Black plate (275,1)
A propos de l'afficheur de balise ID3
lCette unité peut seulement lire l'album
de balise ID3, les noms de plages et les
noms d'artistes qui ont été entrés en
format Ver.1.0/1.1/2.2/2.3. Toute autre
donnée qui pourrait avoir été entrée ne
peut pas être affichée.
lCette unité peut uniquement afficher
les caractères anglais d'un octet
(incluant les caractères numériques).
Utiliser uniquement les caractères
anglais d'un octet (incluant les
caractères numériques) lors de la saisie
des balises ID3. les caractères de deux
octets de même que certains symboles
spéciaux ne peuvent pas être affichés.
Glossaire spécialisé
MP3
Abréviation de“MPEG Audio Layer 3 ”.
Une norme technique de compression
audio décidée par un groupe de travail
ISO (organisation internationale de
normalisation) MPEG. L'utilisation du
MP3 permet au données audio d'être
compressées jusqu'à environ un dixième
de la taille des données source.
ISO 9660
Une norme internationale pour le
formatage logique des fichiers et dossiers
CD-ROM. Elle est divisée en trois
niveaux basés sur les différences de
procédure relatives à la dénomination de
fichier, à la configuration de données et à
d'autres caractéristiques. Multi-session
Une session est la quantité entière de
données enregistrée du début à la fin d'une
période simple d'enregistrement de
données CD-ROM, CD-R/CD-RW. Multi-
session fait référence à l'existence de
données provenant de deux session ou
plus sur un disque simple.
Echantillonnage
Fait référence au procédé d'encodage des
données audio analogiques selon des
intervalles réguliers et à leur conversion
en données numériques. Le taux
d'échantillonnage fit référence au nombre
de fois où un échantillon est pris en une
seconde et exprimé en unités Hz.
L'augmentation du taux d'échantillonnage
améliore la qualité du son mais augmente
également la taille des données.
Débit binaire
Fait référence au volume de données par
seconde, exprimé en bps (octets par
seconde). En général, plus le débit binaire
est élevé lors de la compression d'un
fichier MP3, plus il transporte
d'information relative à la reproduction
musicale et, par conséquent, meilleure est
la qualité du son.
Gravure par paquets
Terme général pour la méthode
d'enregistrement à incrément simple du
fichier requis, similaire à celle utilisée
pour les disquettes ou les disques durs, sur
un CD-R et similaire.
Confort intérieur
Système audio
6-25
CX-7_8Z61-EC-08D_Edition2 Page275
Friday, June 20 2008 12:18 AM
Form No.8Z61-EC-08D

Black plate (276,1)
Balise ID3
La balise ID3 est une méthode
d'entreposage des informations reliées à la
musique dans un fichier MP3. Des
renseignements comme le nom de la
plage, le nom de l'artiste et celui de
l'album peuvent être entreposées. Ce
contenu peut être librement modifié à
l'aide du logiciel de fonction de
modification ID3.
VBR
Abréviation de débit binaire variable.
Bien que le CBR (débit binaire constant)
soit en général utilisé, le VBR transforme
le débit binaire de compression audio
selon les conditions de compression et
cela permet une compression où la
préférence sera donnée à la qualité du son.
6-26
Confort intérieur
Système audio
CX-7_8Z61-EC-08D_Edition2 Page276
Friday, June 20 2008 12:18 AM
Form No.8Z61-EC-08D

Black plate (277,1)
Appareil audio
L'information du système audio est affichée sur l'affichage d'information.
Lecteur de disques compactsChangeur de disques compacts dans le tableau
de bord
Commande d'alimentation/volume/tonalité ............................................................ page 6-28
Fonctionnement de la radio .................................................................................... page 6-32
Fonctionnement de la radio satellite ....................................................................... page 6-34
Fonctionnement du lecteur de disques compacts ................................................... page 6-50
Fonctionnement de changeur de disques compacts dans le tableau de bord .......... page 6-54
Fonctionnement de la prise auxiliaire .................................................................... page 6-58
Indications d'erreur ................................................................................................. page 6-59
Confort intérieur
Système audio
6-27
CX-7_8Z61-EC-08D_Edition2 Page277
Friday, June 20 2008 12:18 AM
Form No.8Z61-EC-08D

Black plate (278,1)
qCommande d'alimentation/volume/tonalité
Bouton d'alimentation/volume Bouton de commande audio
Alimentation en/hors circuit
Mettre le contacteur d'allumage sur la
position ACC ou ON.
Appuyer sur le bouton d'alimentation/
volume pour allumer l'appareil audio.
Appuyer de nouveau sur le bouton
d'alimentation/volume pour éteindre
l'appareil audio.
REMARQUE
Afin d'éviter de décharger la batterie, ne pas
laisser la radio trop longtemps sous tension
lorsque le moteur ne tourne pas.
Réglage du volume
Pour régler le volume, tourner le bouton
d'alimentation/volume. Tourner le bouton d'alimentation/volume
vers la droite pour augmenter le volume,
et vers la gauche pour le diminuer.
Réglage du mode audio
1. Appuyer sur le bouton de commande
audio pour sélectionner une fonction.
La fonction sélectionnée est affichée.
Suivant le mode sélectionné,
l'indication change.
Modèle avec le
système audio
standard
6-28
Confort intérieur
Système audio
CX-7_8Z61-EC-08D_Edition2 Page278
Friday, June 20 2008 12:18 AM
Form No.8Z61-EC-08D

Black plate (279,1)
Suivant le mode sélectionné,
l'indication change.
Modèle avec le
système audio
Bose
2. Tourner le bouton de commande audio
pour régler la fonction sélectionnée
comme indiqué dans le tableau:
Modèle avec le système audio standard
Indication Tourner
vers lagauche Tourner
vers ladroite
Sélection du mode
Diminuerles graves Augmenter
les graves
Diminuerles aigus Augmenter
les aigus
Déplacer leson vers
l'avant Déplacer le
son vers
l'arrière
Déplacer leson vers la gauche Déplacer le
son vers la droite
Hors circuit En circuit
12Hr
(clignotant) 24Hr
(clignotant)
Modèle avec le système audio Bose®
Indication Tourner
vers lagauche Tourner
vers ladroite
Hors circuit En circuit
Hors circuit En circuit
Diminuerles graves Augmenter
les graves
Diminuer
les aigus Augmenter
les aigus
Déplacer leson versl'avant Déplacer le
son versl'arrière
Déplacer leson vers la gauche Déplacer le
son vers la droite
Hors circuit En circuit
12Hr
(clignotant) 24Hr
(clignotant)
REMARQUE
Environ 5 secondes après avoir sélectionné
une fonction, la fonction de commande du
volume est automatiquement sélectionnée.
Pour remettre au réglage normal les graves,
les aigus et le fader, appuyer sur le bouton de
commande audio pendant 2 secondes. Un bip
sera entendu et “CLEAR ”sera affiché.
Commande automatique du niveau
(ALC)
(Modèle avec le système audio
standard)
La commande automatique du niveau est
une fonction qui règle automatiquement le
volume et la qualité du son suivant la
vitesse du véhicule.
Le volume augmente lorsque la vitesse
augmente, puis baisse lorsque la vitesse
ralentit.
Confort intérieur
Système audio
6-29
CX-7_8Z61-EC-08D_Edition2 Page279
Friday, June 20 2008 12:18 AM
Form No.8Z61-EC-08D

Black plate (280,1)

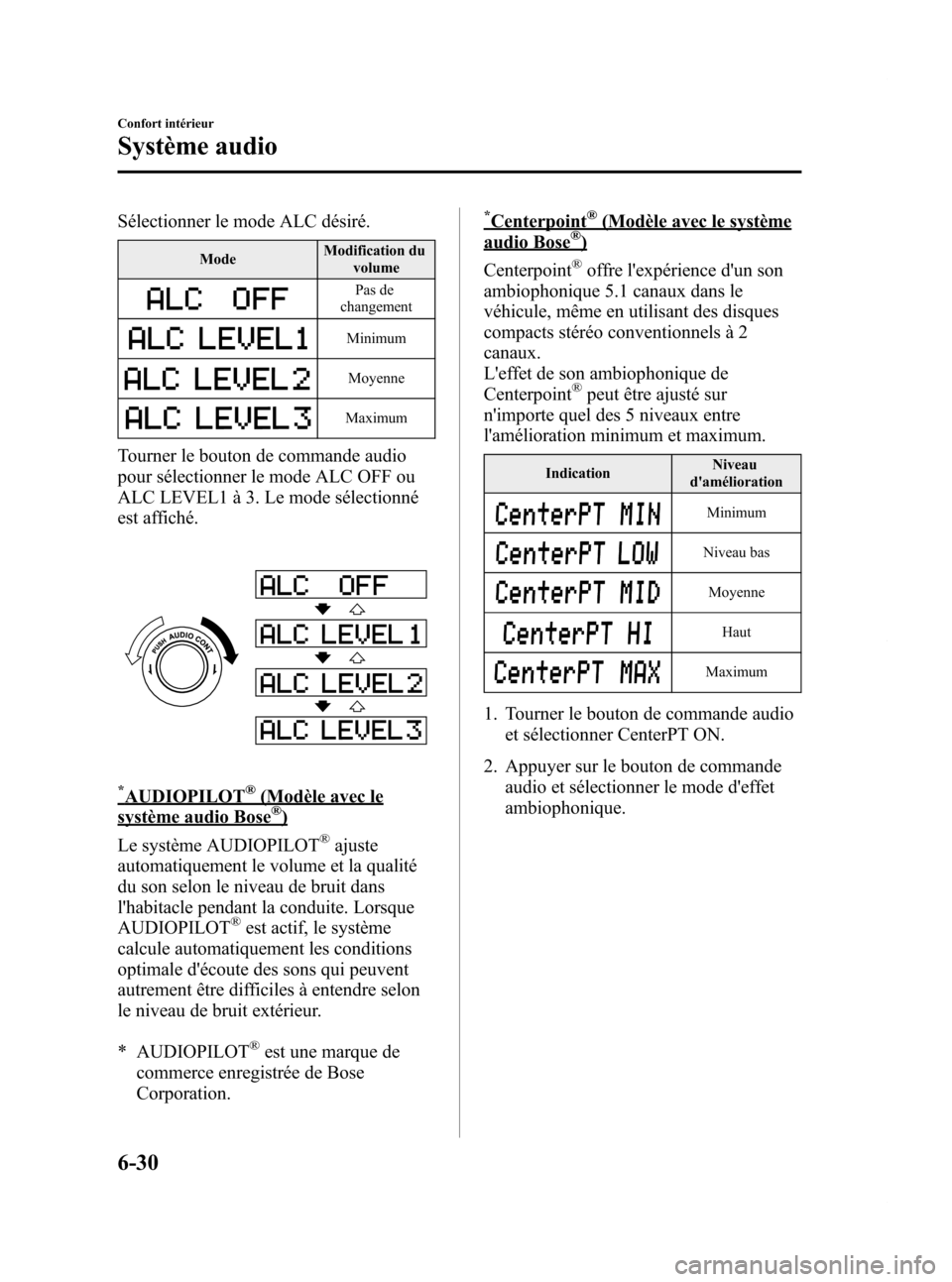

Sélectionner le mode ALC désiré.
ModeModification du
volume
Pas de
changement
Minimum
Moyenne
Maximum
Tourner le bouton de commande audio
pour sélectionner le mode ALC OFF ou
ALC LEVEL1 à 3. Le mode sélectionné
est affiché.
*AUDIOPILOT®(Modèle avec le
système audio Bose®)
Le système AUDIOPILOT
®ajuste
automatiquement le volume et la qualité
du son selon le niveau de bruit dans
l'habitacle pendant la conduite. Lorsque
AUDIOPILOT
®est actif, le système
calcule automatiquement les conditions
optimale d'écoute des sons qui peuvent
autrement être difficiles à entendre selon
le niveau de bruit extérieur.
* AUDIOPILOT
®est une marque de
commerce enregistrée de Bose
Corporation.
*Centerpoint®(Modèle avec le système
audio Bose®)
Centerpoint
®offre l'expérience d'un son
ambiophonique 5.1 canaux dans le
véhicule, même en utilisant des disques
compacts stéréo conventionnels à 2
canaux.
L'effet de son ambiophonique de
Centerpoint
®peut être ajusté sur
n'importe quel des 5 niveaux entre
l'amélioration minimum et maximum.
Indication Niveau
d'amélioration
Minimum
Niveau bas
Moyenne
Haut
Maximum
1. Tourner le bouton de commande audio et sélectionner CenterPT ON.
2. Appuyer sur le bouton de commande audio et sélectionner le mode d'effet
ambiophonique.
6-30
Confort intérieur
Système audio
CX-7_8Z61-EC-08D_Edition2 Page280
Friday, June 20 2008 12:18 AM
Form No.8Z61-EC-08D

Black plate (281,1)
3. Tourner le bouton de commande audiopour sélectionner le mode CenterPT
MIN ―MAX. Le mode sélectionné est
affiché.
REMARQUElCenterpoint®fonctionne optimalement avec
un disque compact stéréo à 2 canaux. Les
fichiers audio MP3 peuvent être lus;
toutefois, les fichiers audio MP3 encodés
avec une compression élevée pourront
avoir une mauvaise qualité sonore.
lSi vous êtes dans un mode dans lequel la
fonction Centerpoint®n'est pas utilisable,
par exemple AM/FM, et que vous voulez
passer à un mode dans lequel la fonction
est utilisable, par exemple le mode CD,
pendant que la fonction Centerpoint
®est
activée, l'indication “CenterPT ON ”
apparaît à l'affichage. Inversement, si vous
passez à un mode dans lequel la fonction
Centerpoint
®n'est pas utilisable pendant
que la fonction Centerpoint®est activée ou
désactivée, l'indication “CenterPT OFF ”
apparaît à l'affichage.
lCenterpoint®est disponible pour l'audio
stéréo à 2 canaux, sauf dans le cas de la
radio AM/FM/radio numérique par satellite
de SIRIUS.
* Centerpoint®est une marque de
commerce enregistrée de Bose
Corporation.
Réglage du bip sonore (BEEP)
Le bip sonore audible lors de l'utilisation
du système audio peut être activé ou
annulé.
Réglage du temps
Si l'on tourne le bouton de commande
audio, l'affichage de l'horloge passe du
mode 12 heures au mode 24 heures et vice
versa (page 6-91).
Confort intérieur
Système audio
6-31
CX-7_8Z61-EC-08D_Edition2 Page281
Friday, June 20 2008 12:18 AM
Form No.8Z61-EC-08D

Black plate (282,1)
qFonctionnement de la radio
Touche de sélection de gamme
Touche de balayage
Touches de
canaux
préréglés
Bouton de syntonisation manuelle/Touche de mémoire automatique
Touches de
syntonisation
par recherche
Pour allumer la radio
Appuyer sur une touche de sélection de
gamme (
,) pour allumer la
radio.
Sélection de gamme d'onde
Sélectionner AM en appuyant sur la
touche AM (
), et FM en appuyant sur
la touche FM1/2 (
).
Le mode sélectionné est affiché. Si une
émission FM stéréo est reçue, le témoin
“ ST ”sera affiché.
REMARQUE
Si le signal de l'émission FM faiblit, la
réception changera automatiquement de
STEREO à MONAURAL afin de réduire les
parasites, et le témoin “ST ”s'éteindra.
Syntonisation
Cet appareil possède les méthodes de
syntonisation suivantes: syntonisation
manuelle, par recherche, par balayage, par
canal préréglé, et syntonisation de
mémoire automatique. La façon la plus
facile pour syntoniser des stations est de
les assigner à des touches de canaux
préréglés.
REMARQUE
Si l'alimentation de l'appareil est interrompue
(fusible grillé ou batterie débranchée), les
canaux préréglés seront annulés.
Syntonisation manuelle
Tourner le bouton de syntonisation
manuelle pour passer à une fréquence plus
basse ou plus élevée.
6-32
Confort intérieur
Système audio
CX-7_8Z61-EC-08D_Edition2 Page282
Friday, June 20 2008 12:18 AM
Form No.8Z61-EC-08D
