MAZDA MODEL CX-7 2009 Manuel du propriétaire (in French)

Black plate (361,1)

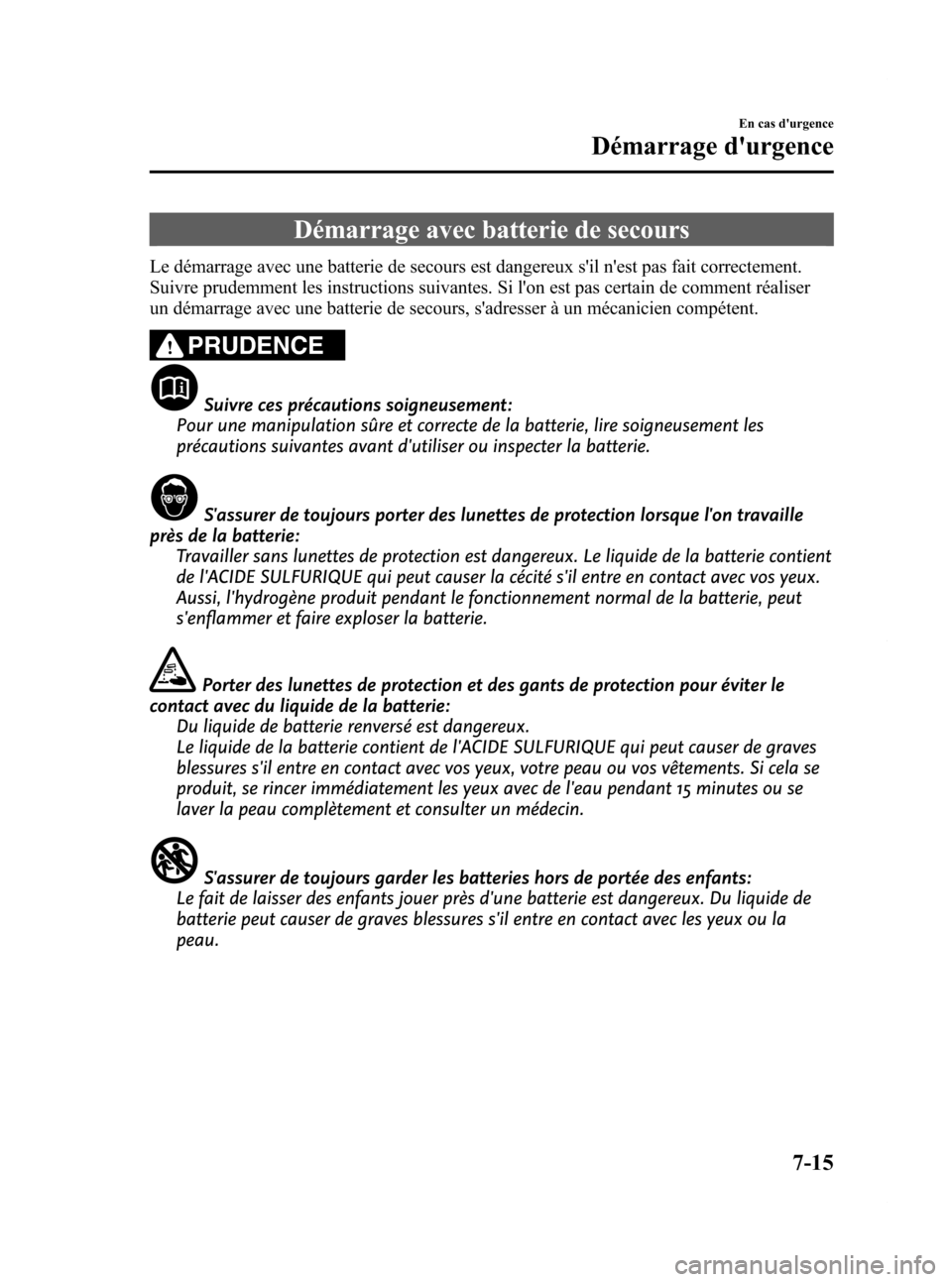

Démarrage avec batterie de secours
Le démarrage avec une batterie de secours est dangereux s'il n'est pas fait correctement.
Suivre prudemment les instructions suivantes. Si l'on est pas certain de comment réaliser
un démarrage avec une batterie de secours, s'adresser à un mécanicien compétent.
PRUDENCE
Suivre ces précautions soigneusement:
Pour une manipulation sûre et correcte de la batterie, lire soigneusement les
précautions suivantes avant d'utiliser ou inspecter la batterie.
S'assurer de toujours porter des lunettes de protection lorsque l'on travaille
près de la batterie: Travailler sans lunettes de protection est dangereux. Le liquide de la batterie contient
de l'ACIDE SULFURIQUE qui peut causer la cécité s'il entre en contact avec vos yeux.
Aussi, l'hydrogène produit pendant le fonctionnement normal de la batterie, peut
s'enflammer et faire exploser la batterie.
Porter des lunettes de protection et des gants de protection pour éviter le
contact avec du liquide de la batterie: Du liquide de batterie renversé est dangereux.
Le liquide de la batterie contient de l'ACIDE SULFURIQUE qui peut causer de graves
blessures s'il entre en contact avec vos yeux, votre peau ou vos vêtements. Si cela se
produit, se rincer immédiatement les yeux avec de l'eau pendant 15 minutes ou se
laver la peau complètement et consulter un médecin.
S'assurer de toujours garder les batteries hors de portée des enfants:
Le fait de laisser des enfants jouer près d'une batterie est dangereux. Du liquide de
batterie peut causer de graves blessures s'il entre en contact avec les yeux ou la
peau.
En cas d'urgence
Démarrage d'urgence
7-15
CX-7_8Z61-EC-08D_Edition2 Page361
Friday, June 20 2008 12:19 AM
Form No.8Z61-EC-08D

Black plate (362,1)
Ne pas laisser la borne positive () entrer en contact avec tout objet
métallique qui risquerait de produire des étincelles: Des flammes ou des étincelles près de cellules ouvertes de la batterie sont
dangereuses. De l'hydrogène, qui est produit lors du fonctionnement normal de la
batterie, peut s'enflammer et faire exploser la batterie. Une batterie qui explose peut
causer de graves brûlures et blessures. Lorsque l'on travaille près d'une batterie, ne
pas laisser des outils en métal entrer en contact avec la borne positive (
)ou
négative (
) de la batterie.
Garder les flammes, y compris les cigarettes, et étincelles éloignées des
cellules ouvertes de la batterie: Des flammes ou des étincelles près de cellules ouvertes de la batterie sont
dangereuses. De l'hydrogène, qui est produit lors du fonctionnement normal de la
batterie, peut s'enflammer et faire exploser la batterie. Une batterie qui explose peut
causer de graves brûlures et blessures.
Ne pas connecter de batterie de secours à une batterie gelée ou à une batterie dont le
niveau est bas: Le fait de connecter une batterie de secours à une batterie gelée ou à une batterie
dont le niveau d'électrolyte est bas, est dangereux. Elle risque de se fissurer ou
d'exploser, et de causer de graves blessures.
Raccorder le câble négatif à un point de masse approprié éloigné de la batterie: Le fait de brancher l'extrémité du deuxième câble de démarrage à la borne négative
(
) de la batterie déchargée est dangereux.
Une étincelle pourrait faire exploser le gaz se trouvant autour de la batterie et causer
de graves blessures.
Acheminer les câbles de batterie à l'écart des pièces mobiles: Le fait de connecter un câble de secours près de ou à une composante qui se déplace
(ventilateurs de refroidissement, courroies) est dangereux. Le câble peut être heurté
lorsque le moteur démarre et causer de graves blessures.
ATTENTION
N'utiliser qu'un dispositif de secours de 12 V. L'utilisation d'une alimentation de 24 V
(deux batteries connectées en série ou un générateur de 24 V) peut causer des
dommages graves au moteur 12 V du démarreur, au système d'allumage et aux
autres pièces du circuit électrique.
7-16
En cas d'urgence
Démarrage d'urgence
CX-7_8Z61-EC-08D_Edition2 Page362
Friday, June 20 2008 12:19 AM
Form No.8Z61-EC-08D

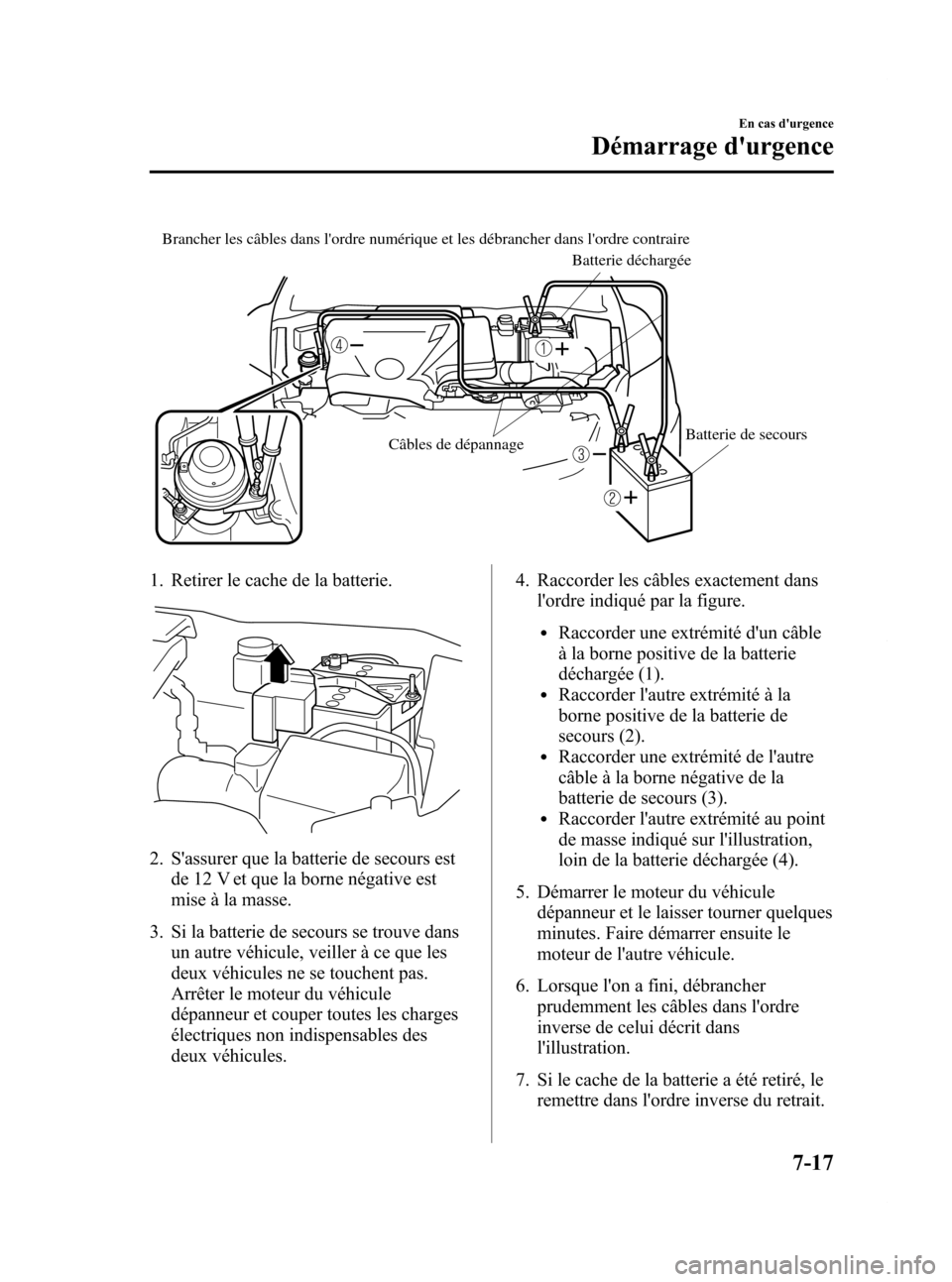

Black plate (363,1)
Brancher les câbles dans l'ordre numérique et les débrancher da\
ns l'ordre contraireBatterie de secours
Câbles de dépannage Batterie déchargée
1. Retirer le cache de la batterie.
2. S'assurer que la batterie de secours est
de 12 V et que la borne négative est
mise à la masse.
3. Si la batterie de secours se trouve dans un autre véhicule, veiller à ce que les
deux véhicules ne se touchent pas.
Arrêter le moteur du véhicule
dépanneur et couper toutes les charges
électriques non indispensables des
deux véhicules. 4. Raccorder les câbles exactement dans
l'ordre indiqué par la figure.
lRaccorder une extrémité d'un câble
à la borne positive de la batterie
déchargée (1).
lRaccorder l'autre extrémité à la
borne positive de la batterie de
secours (2).
lRaccorder une extrémité de l'autre
câble à la borne négative de la
batterie de secours (3).
lRaccorder l'autre extrémité au point
de masse indiqué sur l'illustration,
loin de la batterie déchargée (4).
5. Démarrer le moteur du véhicule dépanneur et le laisser tourner quelques
minutes. Faire démarrer ensuite le
moteur de l'autre véhicule.
6. Lorsque l'on a fini, débrancher prudemment les câbles dans l'ordre
inverse de celui décrit dans
l'illustration.
7. Si le cache de la batterie a été retiré, le remettre dans l'ordre inverse du retrait.
En cas d'urgence
Démarrage d'urgence
7-17
CX-7_8Z61-EC-08D_Edition2 Page363
Friday, June 20 2008 12:19 AM
Form No.8Z61-EC-08D

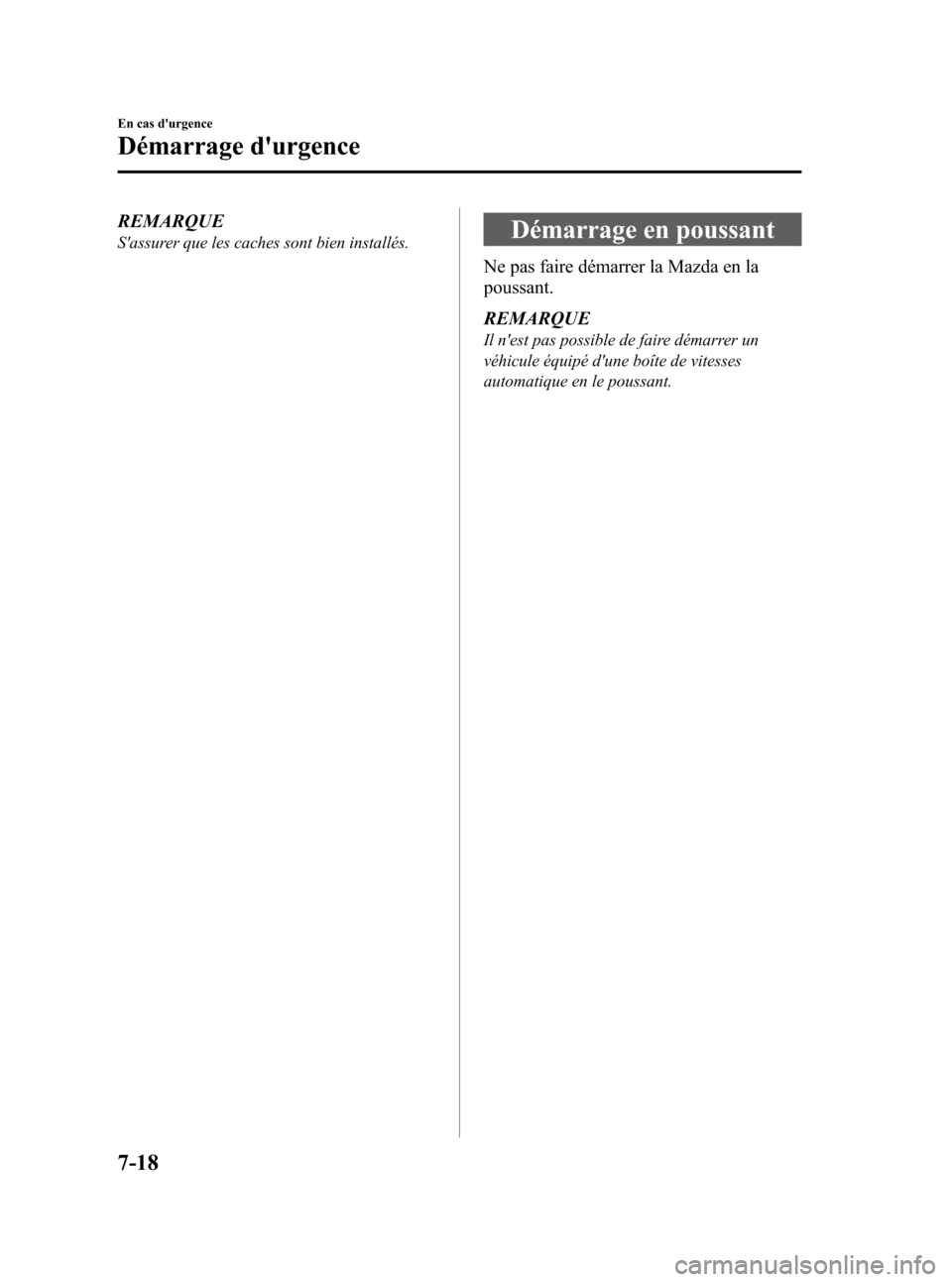

Black plate (364,1)
REMARQUE
S'assurer que les caches sont bien installés.Démarrage en poussant
Ne pas faire démarrer la Mazda en la
poussant.
REMARQUE
Il n'est pas possible de faire démarrer un
véhicule équipé d'une boîte de vitesses
automatique en le poussant.
7-18
En cas d'urgence
Démarrage d'urgence
CX-7_8Z61-EC-08D_Edition2 Page364
Friday, June 20 2008 12:19 AM
Form No.8Z61-EC-08D

Black plate (365,1)
Description du remorquage
Nous recommandons de faire appel à un
concessionnaire agréé Mazda ou à un
service de remorquage professionnel
lorsque le remorquage s'avère nécessaire.
Une méthode appropriée de levage et de
remorquage est nécessaire pour éviter
d'endommager le véhicule. En particulier,
lorsqu'on remorque un véhicules AWD,
pour lequel toutes les roues sont
connectées au mécanisme d'entraînement,
il est absolument essentiel de transporter
correctement le véhicule pour éviter
d'endommager le système d'entraînement.
Toutes les lois gouvernementales et
locales doivent être respectées.
Chariots porte-roues
Un véhicule 2WD doit être remorqué avec
les roues motrices (roues avant) soulevées
du sol. Si cela n'est pas possible en raison
de dommages excessifs ou autres
conditions, utiliser des chariots porte-
roues.
Lors du remorquage d'un véhicule à 2WD
avec les roues arrière au sol, relâcher le
frein de stationnement.
Un véhicule à AWD doit être remorqué
avec les quatre roues soulevées du sol.
ATTENTION
Ne pas remorquer le véhicule vers
l'arrière avec les roues motrices au
sol. Cela risque d'endommager la
boîte de vitesses.
ATTENTION
Ne pas utiliser un équipement de
remorquage de type à câble. Cela
risque d'endommager le véhicule.
Utiliser un système à prise sous roues
ou un camion à plate-forme.
En cas d'urgence
Remorquage d'urgence
7-19
CX-7_8Z61-EC-08D_Edition2 Page365
Friday, June 20 2008 12:19 AM
Form No.8Z61-EC-08D

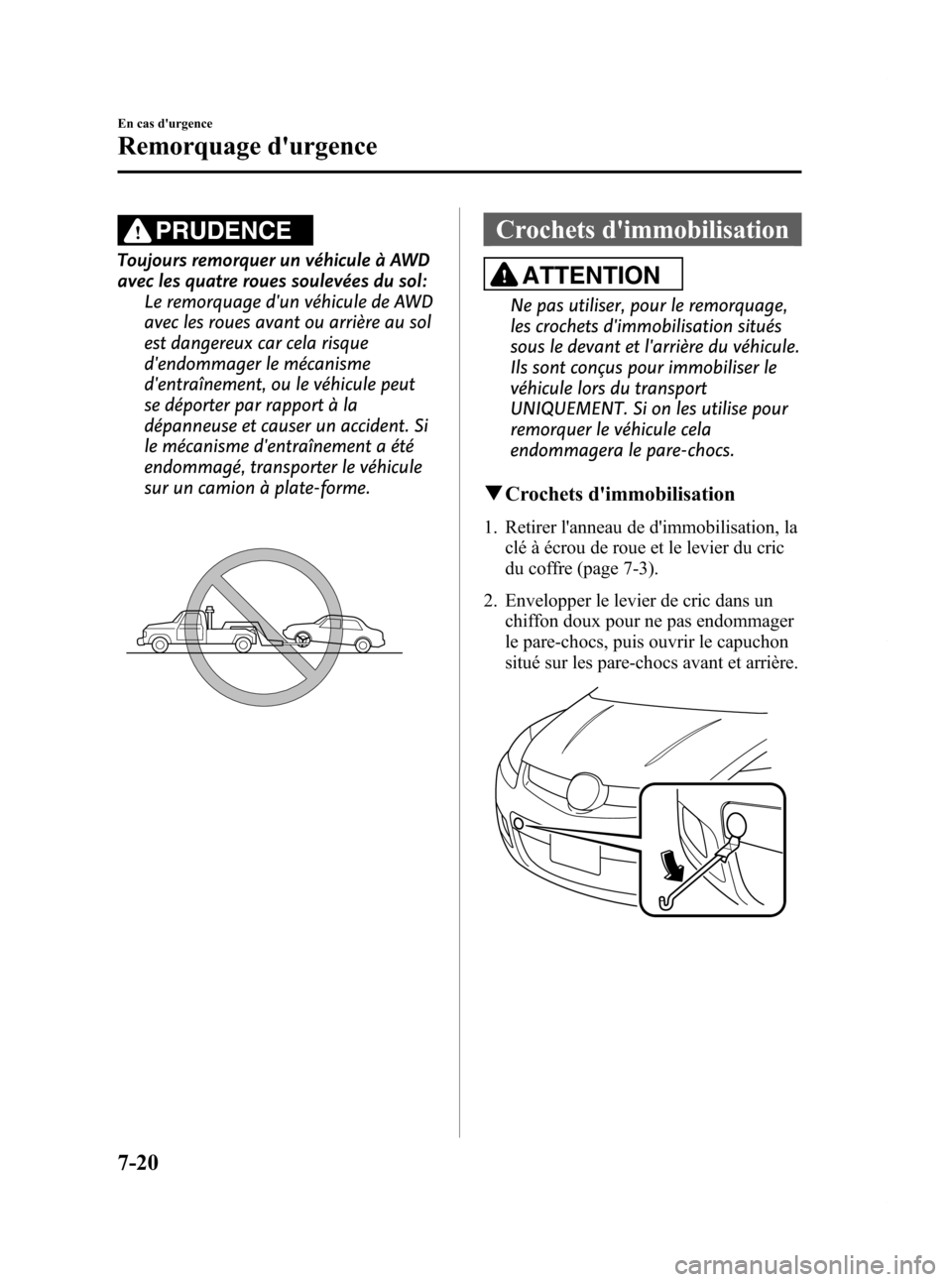

Black plate (366,1)
PRUDENCE
Toujours remorquer un véhicule à AWD
avec les quatre roues soulevées du sol:Le remorquage d'un véhicule de AWD
avec les roues avant ou arrière au sol
est dangereux car cela risque
d'endommager le mécanisme
d'entraînement, ou le véhicule peut
se déporter par rapport à la
dépanneuse et causer un accident. Si
le mécanisme d'entraînement a été
endommagé, transporter le véhicule
sur un camion à plate-forme.
Crochets d'immobilisation
ATTENTION
Ne pas utiliser, pour le remorquage,
les crochets d'immobilisation situés
sous le devant et l'arrière du véhicule.
Ils sont conçus pour immobiliser le
véhicule lors du transport
UNIQUEMENT. Si on les utilise pour
remorquer le véhicule cela
endommagera le pare-chocs.
qCrochets d'immobilisation
1. Retirer l'anneau de d'immobilisation, la
clé à écrou de roue et le levier du cric
du coffre (page 7-3).
2. Envelopper le levier de cric dans un chiffon doux pour ne pas endommager
le pare-chocs, puis ouvrir le capuchon
situé sur les pare-chocs avant et arrière.
7-20
En cas d'urgence
Remorquage d'urgence
CX-7_8Z61-EC-08D_Edition2 Page366
Friday, June 20 2008 12:19 AM
Form No.8Z61-EC-08D

Black plate (367,1)
ATTENTION
Le capuchon ne peut pas être
complètement retiré. Ne pas utiliser
une force excessive car cela risque
d'endommager le capuchon ou
égratigner la surface peinte du pare-
chocs.
3. Installer l'anneau d'immobilisation fermement en le tournant à l'aide de clé
à écrou de roue.
Clé à écrou de roue
Clé à écrou de roue
4. Attacher la corde d'immobilisation à
l'anneau d'immobilisation.
En cas d'urgence
Remorquage d'urgence
7-21
CX-7_8Z61-EC-08D_Edition2 Page367
Friday, June 20 2008 12:19 AM
Form No.8Z61-EC-08D

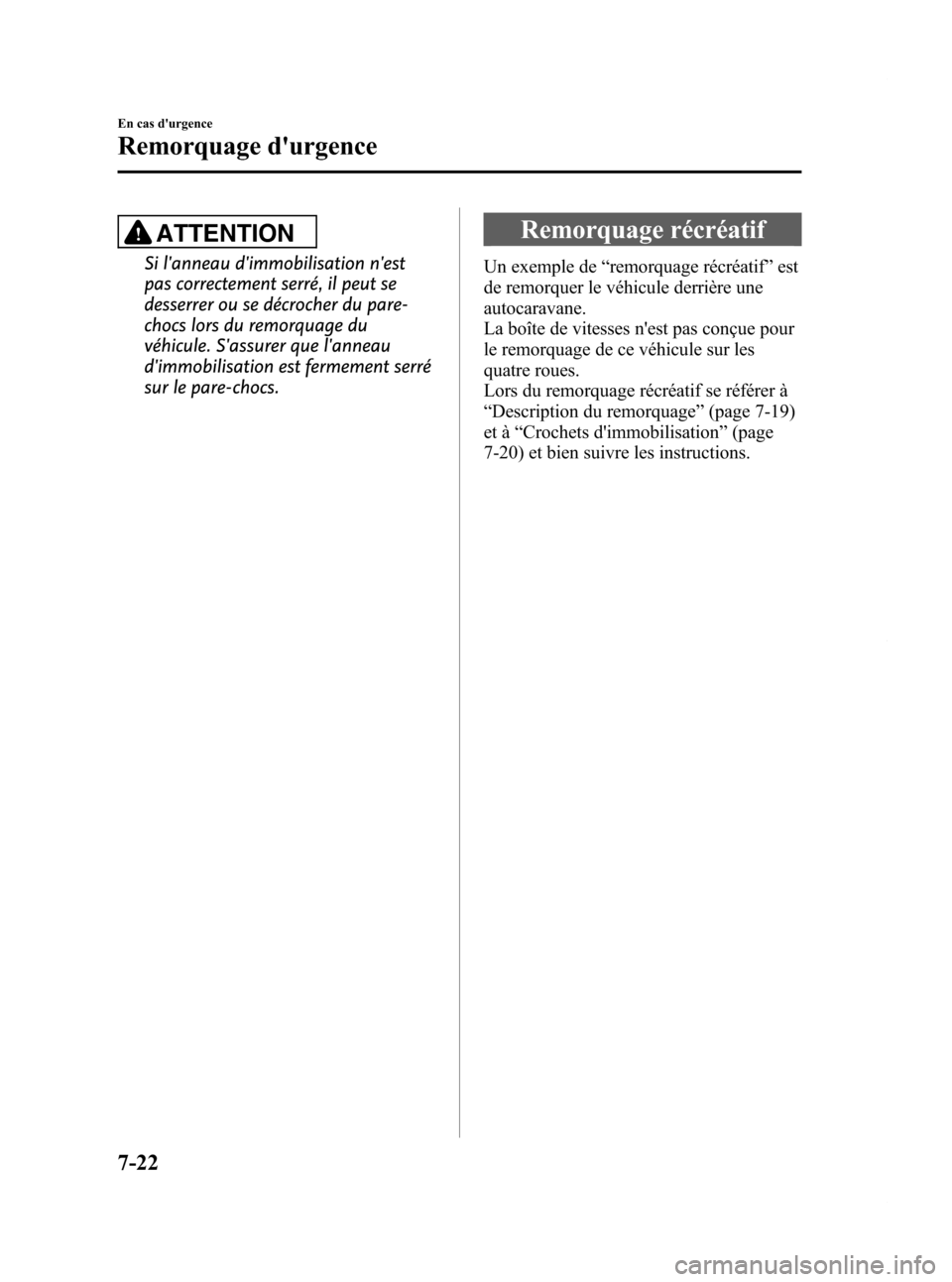

Black plate (368,1)
ATTENTION
Si l'anneau d'immobilisation n'est
pas correctement serré, il peut se
desserrer ou se décrocher du pare-
chocs lors du remorquage du
véhicule. S'assurer que l'anneau
d'immobilisation est fermement serré
sur le pare-chocs.
Remorquage récréatif
Un exemple de“remorquage récréatif ”est
de remorquer le véhicule derrière une
autocaravane.
La boîte de vitesses n'est pas conçue pour
le remorquage de ce véhicule sur les
quatre roues.
Lors du remorquage récréatif se référer à
“ Description du remorquage ”(page 7-19)
et à “Crochets d'immobilisation ”(page
7-20) et bien suivre les instructions.
7-22
En cas d'urgence
Remorquage d'urgence
CX-7_8Z61-EC-08D_Edition2 Page368
Friday, June 20 2008 12:19 AM
Form No.8Z61-EC-08D

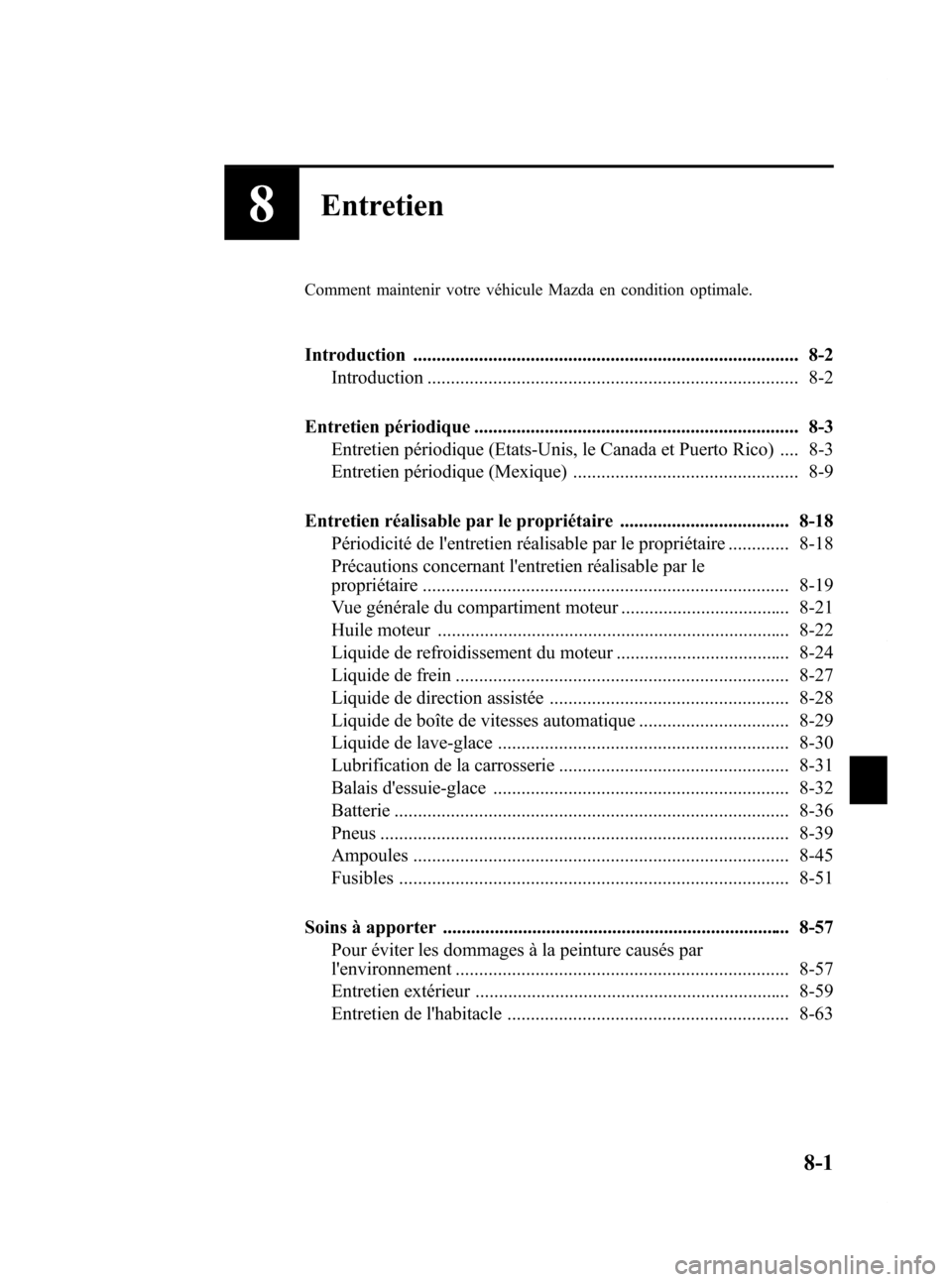

Black plate (369,1)
8Entretien
Comment maintenir votre véhicule Mazda en condition optimale.
Introduction .................................................................................. 8-2Introduction ............................................................................... 8-2
Entretien périodique ..................................................................... 8-3 Entretien périodique (Etats-Unis, le Canada et Puerto Rico) .... 8-3
Entretien périodique (Mexique) ................................................ 8-9
Entretien réalisable par le propriétaire .................................... 8-18 Périodicité de l'entretien réalisable par le propriétaire ............. 8-18
Précautions concernant l'entretien réalisable par le
propriétaire .............................................................................. 8-19
Vue générale du compartiment moteur .................................... 8-21
Huile moteur ........................................................................... 8-22
Liquide de refroidissement du moteur ..................................... 8-24
Liquide de frein ....................................................................... 8-27
Liquide de direction assistée ................................................... 8-28
Liquide de boîte de vitesses automatique ................................ 8-29
Liquide de lave-glace .............................................................. 8-30
Lubrification de la carrosserie ................................................. 8-31
Balais d'essuie-glace ............................................................... 8-32
Batterie .................................................................................... 8-36
Pneus ....................................................................................... 8-39
Ampoules ................................................................................ 8-45
Fusibles ................................................................................... 8-51
Soins à apporter .......................................................................... 8-57 Pour éviter les dommages à la peinture causés par
l'environnement ....................................................................... 8-57
Entretien extérieur ................................................................... 8-59
Entretien de l'habitacle ............................................................ 8-63
8-1
CX-7_8Z61-EC-08D_Edition2 Page369
Friday, June 20 2008 12:19 AM
Form No.8Z61-EC-08D

Black plate (370,1)
Introduction
Etre extrêmement prudent, lors de l'utilisation de ce manuel pour les inspections ou
l'entretien, pour ne pas se blesser ou blesser quelqu'un et pour ne pas endommager le
véhicule.
Si l'on n'est pas certain de la marche à suivre décrite, il est fortement conseillé de faire faire
l'opération par un garage spécialisé, de préférence chez un concessionnaire agréé Mazda.
Des techniciens formés à l'usine Mazda et des pièces d'origine Mazda garantissent le
meilleur résultat. Sans cette expertise et des pièces spécialement conçues et fabriquées pour
ce véhicule Mazda, un entretien inadéquat, incomplet et insuffisant peut causer des
problèmes. Ceci peut endommager le véhicule et causer un accident et des blessures.
Pour des conseils d'experts et un entretien de qualité, s'adresser à un concessionnaire agréé
Mazda.
Le propriétaire doit garder les preuves que l'entretien adéquat spécifié a été réalisé.
Les réclamations de garantie résultant d'un manque d'entretien, en non pas d'un défaut de
matériau ou de main-d'œuvre Mazda autorisée, seront refusées.
Tout garage utilisant des pièces équivalentes aux pièces d'origine Mazda peut faire
l'entretien. Cependant nous recommandons qu'il soit toujours réalisé par un
concessionnaire agréé Mazda avec des pièces Mazda d'origine.
8-2
Entretien
Introduction
CX-7_8Z61-EC-08D_Edition2 Page370
Friday, June 20 2008 12:19 AM
Form No.8Z61-EC-08D
