MAZDA MODEL CX-7 2009 Manuel du propriétaire (in French)

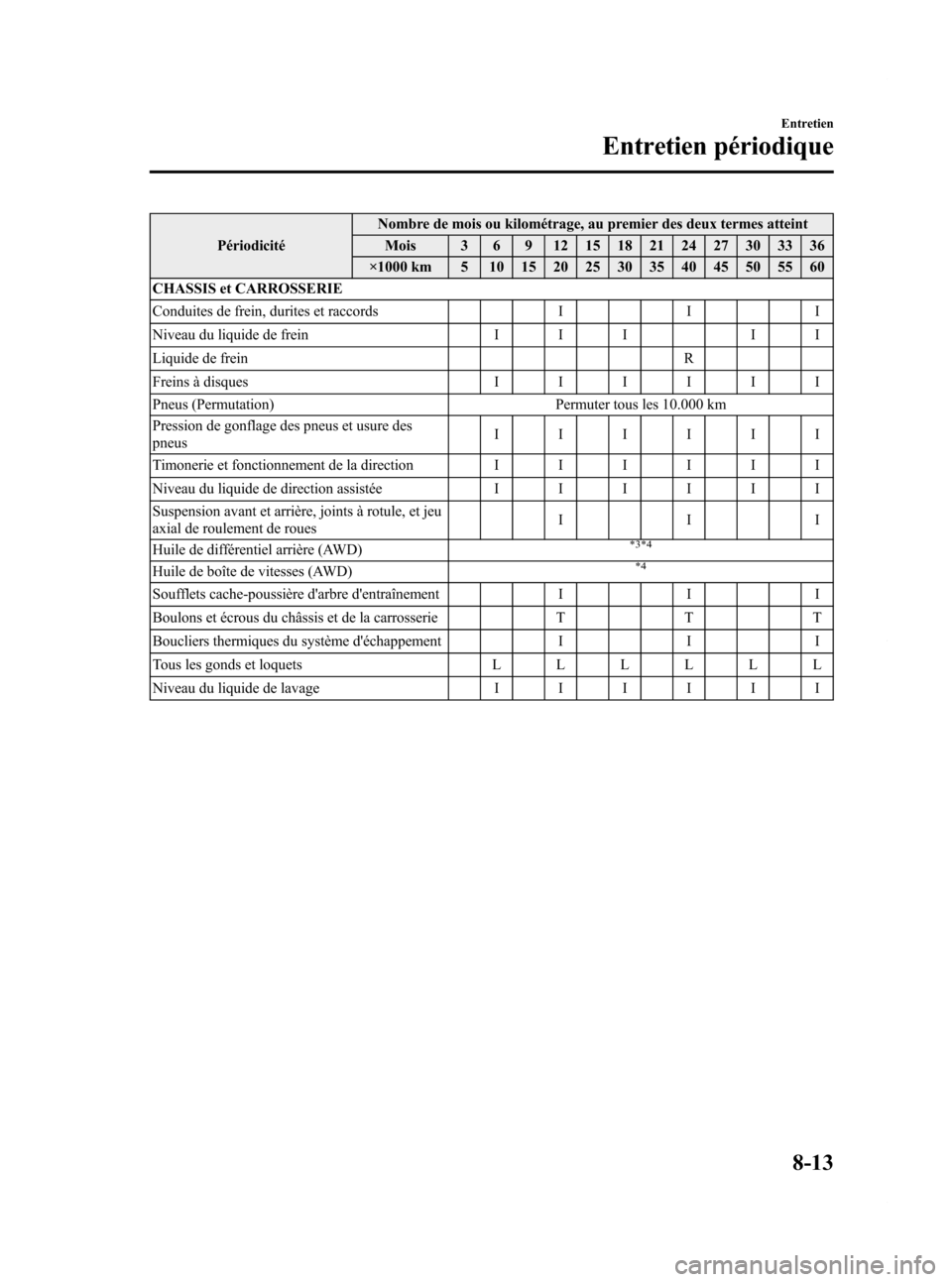

Black plate (381,1)
PériodicitéNombre de mois ou kilométrage, au premier des deux termes atteint
Mois 3 6 9 12 15 18 21 24 27 30 33 36
×1000 km 5 10 15 20 25 30 35 40 45 50 55 60
CHASSIS et CARROSSERIE
Conduites de frein, durites et raccords I I I
Niveau du liquide de frein I I I I I
Liquide de frein R
Freins à disques IIIIII
Pneus (Permutation) Permuter tous les 10.000 km
Pression de gonflage des pneus et usure des
pneus IIIIII
Timonerie et fonctionnement de la direction IIIIII
Niveau du liquide de direction assistée IIIIII
Suspension avant et arrière, joints à rotule, et jeu
axial de roulement de roues III
Huile de différentiel arrière (AWD)
*3*4
Huile de boîte de vitesses (AWD)*4
Soufflets cache-poussière d'arbre d'entraînement III
Boulons et écrous du châssis et de la carrosserie TTT
Boucliers thermiques du système d'échappement III
Tous les gonds et loquets LLLLLL
Niveau du liquide de lavage IIIIII
Entretien
Entretien périodique
8-13
CX-7_8Z61-EC-08D_Edition2 Page381
Friday, June 20 2008 12:19 AM
Form No.8Z61-EC-08D

Black plate (382,1)
PériodicitéNombre de mois ou kilométrage, au premier des deux termes atteint
Mois 3 6 9 12 15 18 21 24 27 30 33 36
×1000 km 5 10 15 20 25 30 35 40 45 50 55 60
SYSTEME DE CLIMATISEUR
Filtre à air d'habitacle R R R
Symboles du tableau:
I: Inspecter: Inspecter et nettoyer, réparer, ajuster, faire l'appoint, ou remplacer si nécessaire.
R: Remplacer
L: Lubrifier
C: Nettoyer
T: Serrer
Remarques:
*1 Utiliser un liquide de refroidissement de type FL22 dans le cas de véhicules portant l'inscription “FL22 ”sur le
bouchon du radiateur lui-même ou dans les environs. Utiliser un FL22 lors du remplacement du liquide de
refroidissement.
*2 Suivant la réglementation fédérale et provinciale ou de l'Etat, le manque de suivre ces points d'entretien n'annulera pas la garantie sur le système antipollution. Cependant, Mazda recommande que tous les points
d'entretien soient exécutés suivant l'intervalle de temps ou le kilométrage recommandé, afin d'assurer une
fiabilité à long terme.
*3 Si le véhicule est utilisé principalement sous l'une des conditions suivantes, changer l'huile du différentiel arrière tous les 40.000 km.
a) Traction d'une remorque ou utilisation d'un porte-bagage de toit
b) Conduite dans des conditions poussiéreuses, sablonneuses ou humides
c) Périodes prolongées de ralenti ou d'opération à basse vitesse
d) Courts déplacements répétés de moins que 16 km
*4 Si les composantes ont été immergées dans l'eau, l'huile doit être changée.
8-14
Entretien
Entretien périodique
CX-7_8Z61-EC-08D_Edition2 Page382
Friday, June 20 2008 12:19 AM
Form No.8Z61-EC-08D

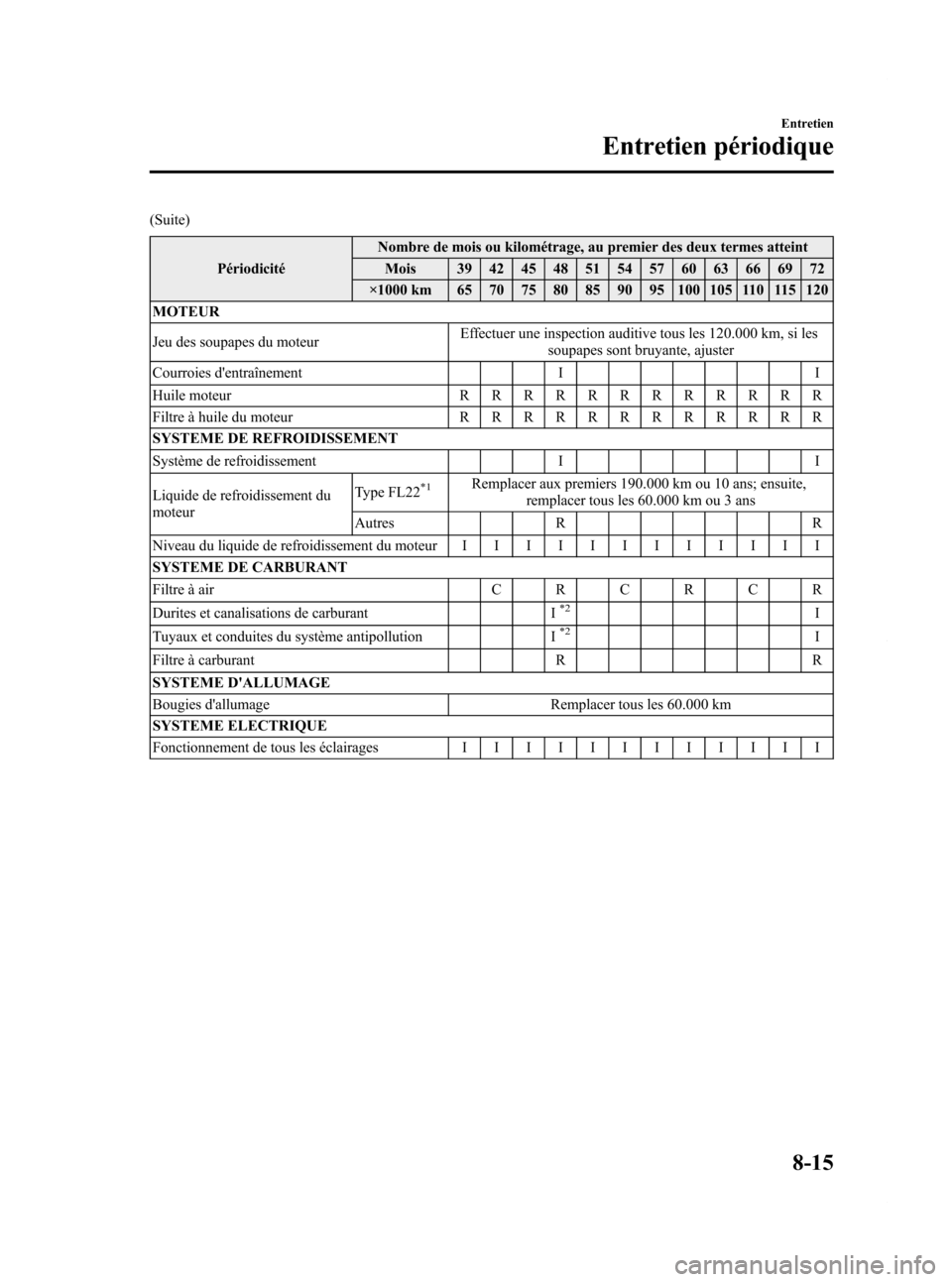

Black plate (383,1)
(Suite)Périodicité Nombre de mois ou kilométrage, au premier des deux termes atteint
Mois 39 42 45 48 51 54 57 60 63 66 69 72
×1000 km 65 70 75 80 85 90 95 100 105 110 115 120
MOTEUR
Jeu des soupapes du moteur Effectuer une inspection auditive tous les 120.000 km, si les
soupapes sont bruyante, ajuster
Courroies d'entraînement II
Huile moteur RRRRRRRRRRRR
Filtre à huile du moteur RRRRRRRRRRRR
SYSTEME DE REFROIDISSEMENT
Système de refroidissement II
Liquide de refroidissement du
moteur Type FL22
*1Remplacer aux premiers 190.000 km ou 10 ans; ensuite,
remplacer tous les 60.000 km ou 3 ans
Autres R R
Niveau du liquide de refroidissement du moteur IIIIIIIIIIII
SYSTEME DE CARBURANT
Filtre à air CRCRCR
Durites et canalisations de carburant I
*2I
Tuyaux et conduites du système antipollution I*2I
Filtre à carburant RR
SYSTEME D'ALLUMAGE
Bougies d'allumage Remplacer tous les 60.000 km
SYSTEME ELECTRIQUE
Fonctionnement de tous les éclairages IIIIIIIIIIII
Entretien
Entretien périodique
8-15
CX-7_8Z61-EC-08D_Edition2 Page383
Friday, June 20 2008 12:19 AM
Form No.8Z61-EC-08D

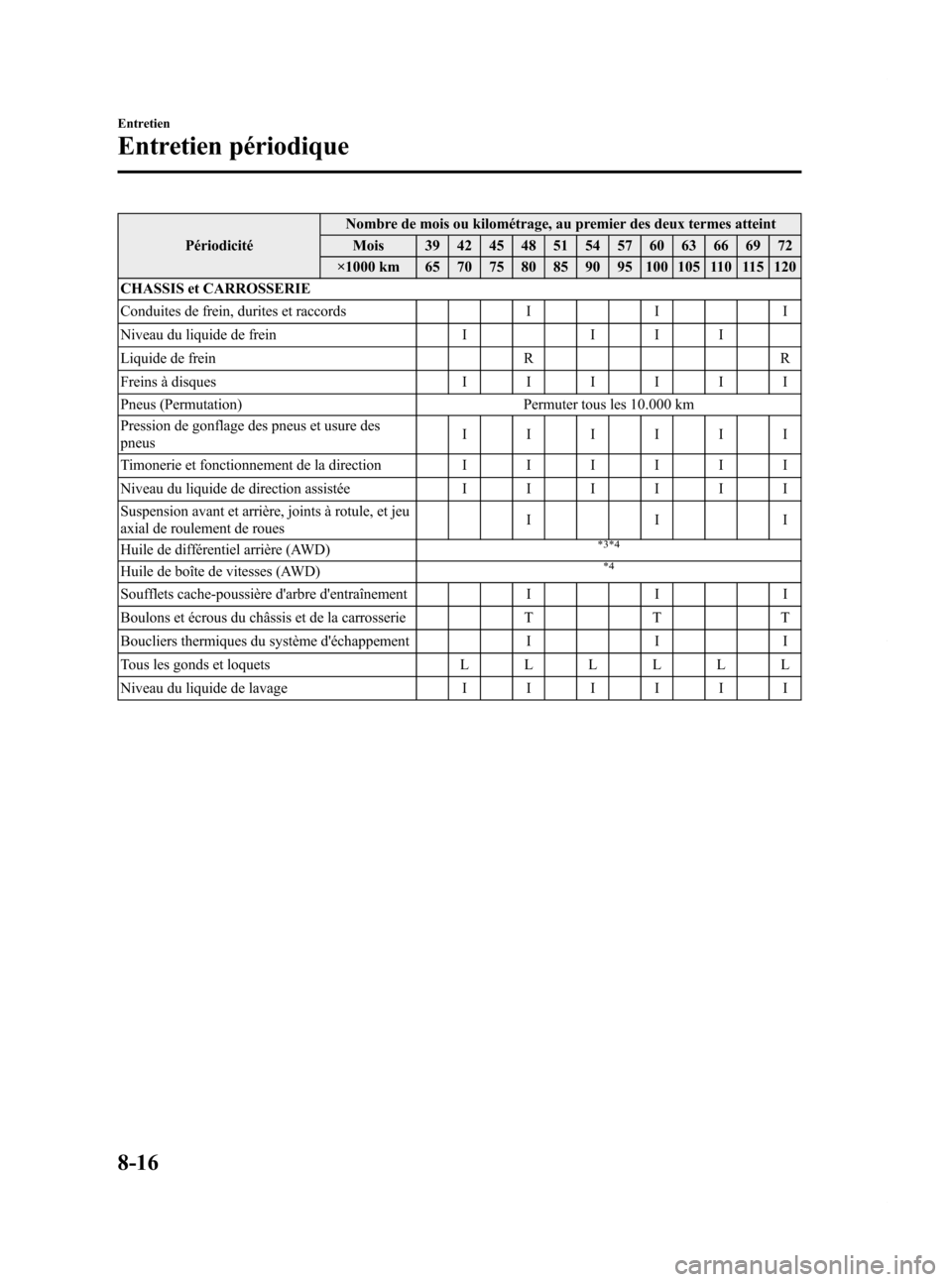

Black plate (384,1)
PériodicitéNombre de mois ou kilométrage, au premier des deux termes atteint
Mois 39 42 45 48 51 54 57 60 63 66 69 72
×1000 km 65 70 75 80 85 90 95 100 105 110 115 120
CHASSIS et CARROSSERIE
Conduites de frein, durites et raccords I I I
Niveau du liquide de frein I I I I
Liquide de frein RR
Freins à disques IIIIII
Pneus (Permutation) Permuter tous les 10.000 km
Pression de gonflage des pneus et usure des
pneus IIIIII
Timonerie et fonctionnement de la direction IIIIII
Niveau du liquide de direction assistée IIIIII
Suspension avant et arrière, joints à rotule, et jeu
axial de roulement de roues III
Huile de différentiel arrière (AWD)
*3*4
Huile de boîte de vitesses (AWD)*4
Soufflets cache-poussière d'arbre d'entraînement III
Boulons et écrous du châssis et de la carrosserie TTT
Boucliers thermiques du système d'échappement III
Tous les gonds et loquets LLLLLL
Niveau du liquide de lavage IIIIII
8-16
Entretien
Entretien périodique
CX-7_8Z61-EC-08D_Edition2 Page384
Friday, June 20 2008 12:19 AM
Form No.8Z61-EC-08D

Black plate (385,1)
PériodicitéNombre de mois ou kilométrage, au premier des deux termes atteint
Mois 39 42 45 48 51 54 57 60 63 66 69 72
×1000 km 65 70 75 80 85 90 95 100 105 110 115 120
SYSTEME DE CLIMATISEUR
Filtre à air d'habitacle R R R
Symboles du tableau:
I: Inspecter: Inspecter et nettoyer, réparer, ajuster, faire l'appoint, ou remplacer si nécessaire.
R: Remplacer
L: Lubrifier
C: Nettoyer
T: Serrer
Remarques:
*1 Utiliser un liquide de refroidissement de type FL22 dans le cas de véhicules portant l'inscription “FL22 ”sur le
bouchon du radiateur lui-même ou dans les environs. Utiliser un FL22 lors du remplacement du liquide de
refroidissement.
*2 Suivant la réglementation fédérale et provinciale ou de l'Etat, le manque de suivre ces points d'entretien n'annulera pas la garantie sur le système antipollution. Cependant, Mazda recommande que tous les points
d'entretien soient exécutés suivant l'intervalle de temps ou le kilométrage recommandé, afin d'assurer une
fiabilité à long terme.
*3 Si le véhicule est utilisé principalement sous l'une des conditions suivantes, changer l'huile du différentiel arrière tous les 40.000 km.
a) Traction d'une remorque ou utilisation d'un porte-bagage de toit
b) Conduite dans des conditions poussiéreuses, sablonneuses ou humides
c) Périodes prolongées de ralenti ou d'opération à basse vitesse
d) Courts déplacements répétés de moins que 16 km
*4 Si les composantes ont été immergées dans l'eau, l'huile doit être changée.
Entretien
Entretien périodique
8-17
CX-7_8Z61-EC-08D_Edition2 Page385
Friday, June 20 2008 12:19 AM
Form No.8Z61-EC-08D

Black plate (386,1)
Périodicité de l'entretien réalisable par le propriétaire
Le propriétaire ou un mécanicien qualifié doit faire ces inspections à la périodicité décrite
de manière à assurer un fonctionnement sécuritaire et sans problème.
Notifier au plus tôt un concessionnaire agréé Mazda ou un mécanicien qualifié de tout
problème.
qAu moment de faire le plein
lNiveau de liquide de frein (page 8-27)lNiveau de liquide de refroidissement du moteur (page 8-24)lNiveau d'huile moteur (page 8-23)lNiveau de liquide de lave-glace (page 8-30)
qAu moins une fois par mois
Pression de gonflage des pneus (page 8-39)
qAu moins deux fois par an (Par exemple, au printemps et en automne)
lNiveau de liquide de boîte de vitesses automatique (page 8-29)lNiveau du liquide de direction assistée (page 8-28)
Les opérations suivantes peuvent être réalisées si l'on a une certaine connaissance
mécanique et quelques outils élémentaires, et en suivant à la lettre les instructions de ce
manuel.
lLiquide de refroidissement du moteur (page 8-24)lHuile moteur (page 8-22)
8-18
Entretien
Entretien réalisable par le propriétaire
CX-7_8Z61-EC-08D_Edition2 Page386
Friday, June 20 2008 12:19 AM
Form No.8Z61-EC-08D

Black plate (387,1)
Précautions concernant l'entretien réalisable par le propriétaire
Un entretien inadéquat ou incomplet peut causer des problèmes. Cette section donne les
instructions concernant les opérations facilement réalisables.
Tel qu'indiqué à l'Introduction (page 8-2), plusieurs de ces opérations ne peuvent être
réalisées que par un mécanicien qualifié à l'aide d'outils spéciaux.
Un entretien incorrect effectué par le propriétaire pendant la période de garantie peut
affecter la validité de la garantie. Pour plus de détails, se référer au manuel de garantie
fourni avec le véhicule. Si l'on n'est pas certain de la marche à suivre pour l'opération
d'entretien ou de réparation, faire faire l'opération par un concessionnaire agréé Mazda.
La mise au rebut des huiles et liquides usés est réglementée par de strictes lois de
protection de l'environnement. Veiller à les mettre au rebut de manière adéquate avec
égards pour l'environnement.
Il est recommandé de confier les changements d'huile et de liquide à un concessionnaire
agréé Mazda.
Entretien
Entretien réalisable par le propriétaire
8-19
CX-7_8Z61-EC-08D_Edition2 Page387
Friday, June 20 2008 12:19 AM
Form No.8Z61-EC-08D

Black plate (388,1)

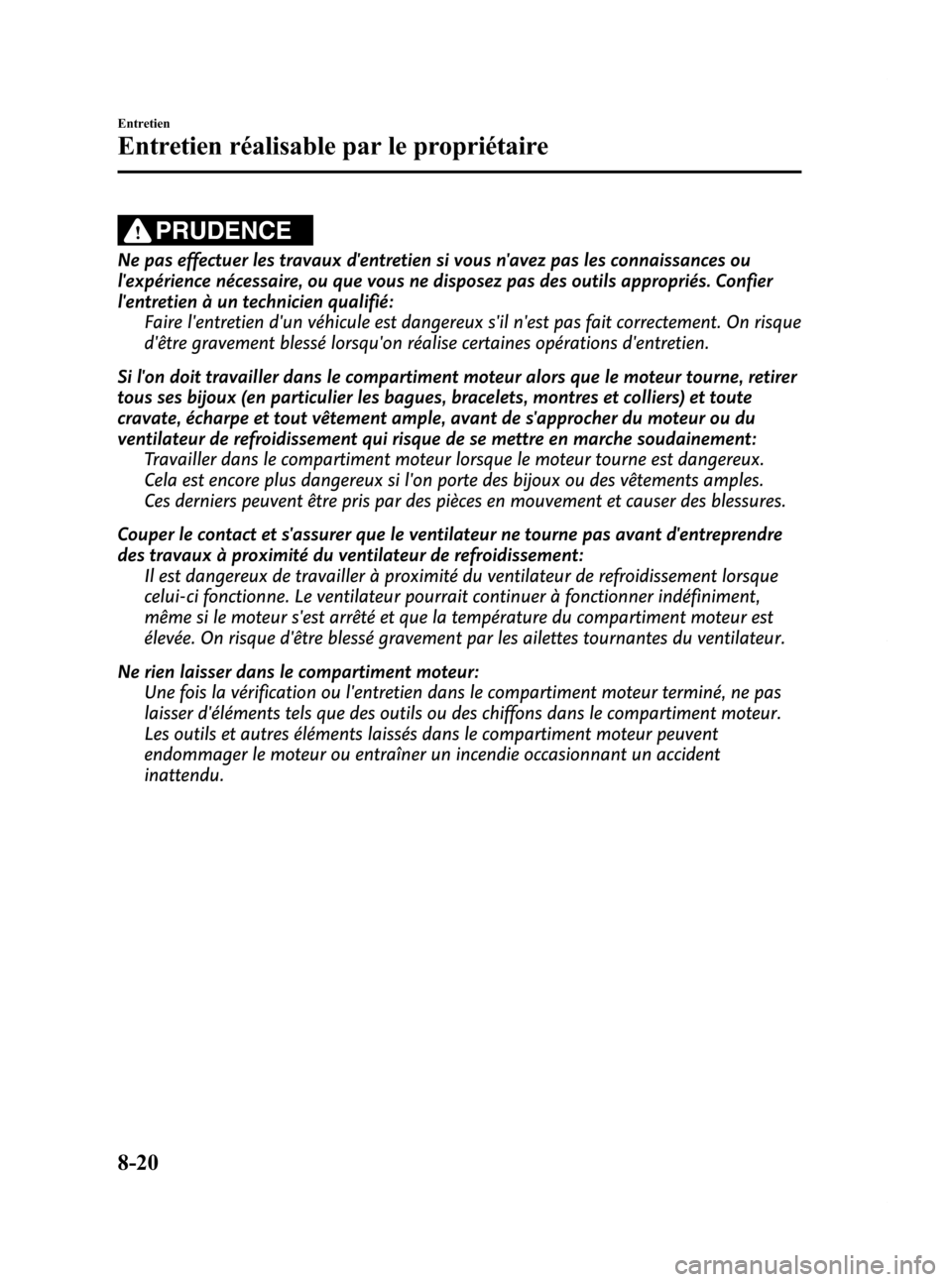

PRUDENCE
Ne pas effectuer les travaux d'entretien si vous n'avez pas les connaissances ou
l'expérience nécessaire, ou que vous ne disposez pas des outils appropriés. Confier
l'entretien à un technicien qualifié:Faire l'entretien d'un véhicule est dangereux s'il n'est pas fait correctement. On risque
d'être gravement blessé lorsqu'on réalise certaines opérations d'entretien.
Si l'on doit travailler dans le compartiment moteur alors que le moteur tourne, retirer
tous ses bijoux (en particulier les bagues, bracelets, montres et colliers) et toute
cravate, écharpe et tout vêtement ample, avant de s'approcher du moteur ou du
ventilateur de refroidissement qui risque de se mettre en marche soudainement: Travailler dans le compartiment moteur lorsque le moteur tourne est dangereux.
Cela est encore plus dangereux si l'on porte des bijoux ou des vêtements amples.
Ces derniers peuvent être pris par des pièces en mouvement et causer des blessures.
Couper le contact et s'assurer que le ventilateur ne tourne pas avant d'entreprendre
des travaux à proximité du ventilateur de refroidissement: Il est dangereux de travailler à proximité du ventilateur de refroidissement lorsque
celui-ci fonctionne. Le ventilateur pourrait continuer à fonctionner indéfiniment,
même si le moteur s'est arrêté et que la température du compartiment moteur est
élevée. On risque d'être blessé gravement par les ailettes tournantes du ventilateur.
Ne rien laisser dans le compartiment moteur: Une fois la vérification ou l'entretien dans le compartiment moteur terminé, ne pas
laisser d'éléments tels que des outils ou des chiffons dans le compartiment moteur.
Les outils et autres éléments laissés dans le compartiment moteur peuvent
endommager le moteur ou entraîner un incendie occasionnant un accident
inattendu.
8-20
Entretien
Entretien réalisable par le propriétaire
CX-7_8Z61-EC-08D_Edition2 Page388
Friday, June 20 2008 12:19 AM
Form No.8Z61-EC-08D

Black plate (389,1)

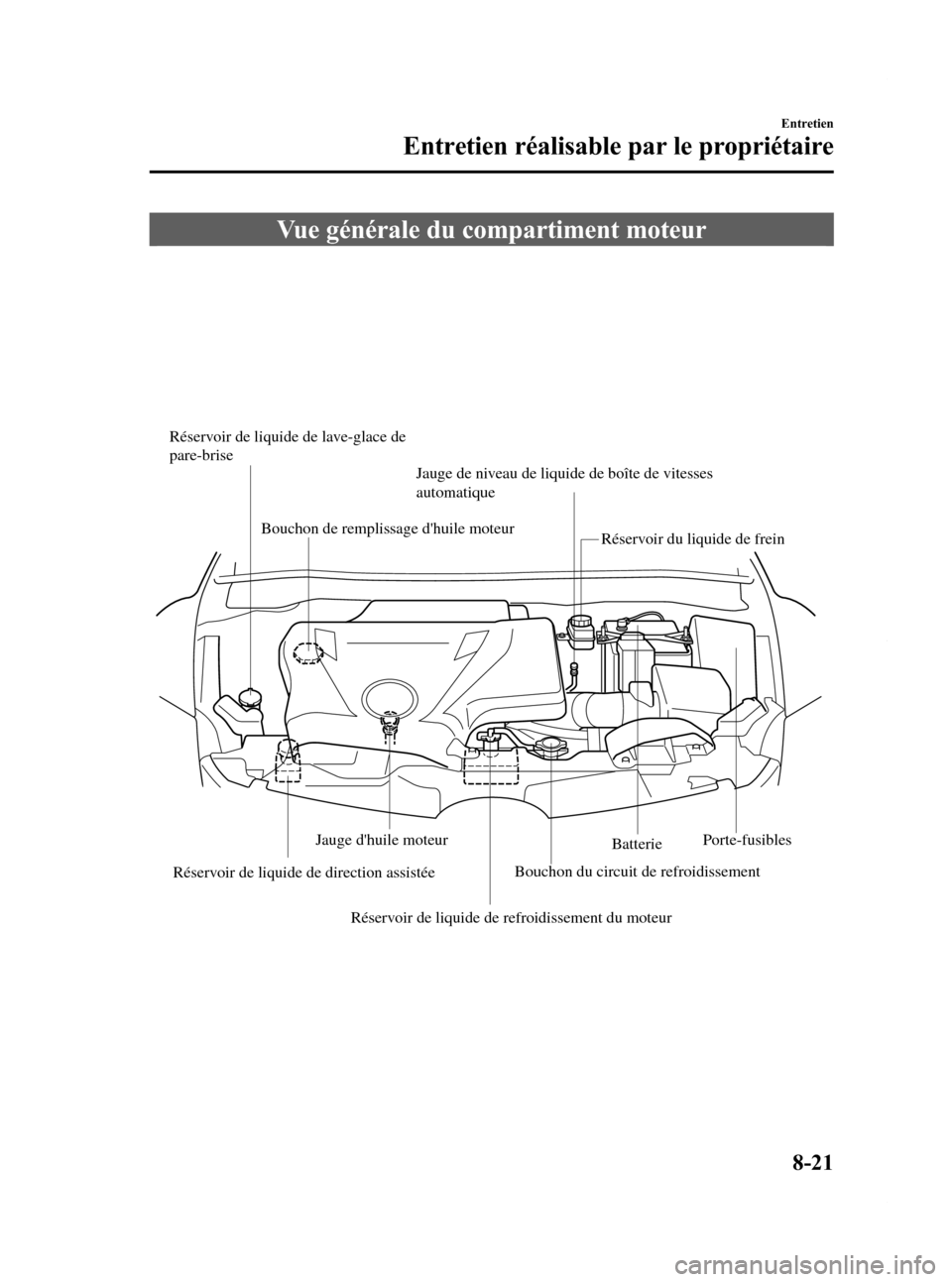

Vue générale du compartiment moteur
Réservoir de liquide de lave-glace de
pare-briseBouchon de remplissage d'huile moteur Jauge de niveau de liquide de boîte de vitesses
automatique
Réservoir du liquide de frein
Réservoir de liquide de direction assistée Jauge d'huile moteur
Batterie
Réservoir de liquide de refroidissement du moteur
Porte-fusibles
Bouchon du circuit de refroidissement
Entretien
Entretien réalisable par le propriétaire
8-21
CX-7_8Z61-EC-08D_Edition2 Page389
Friday, June 20 2008 12:19 AM
Form No.8Z61-EC-08D

Black plate (390,1)

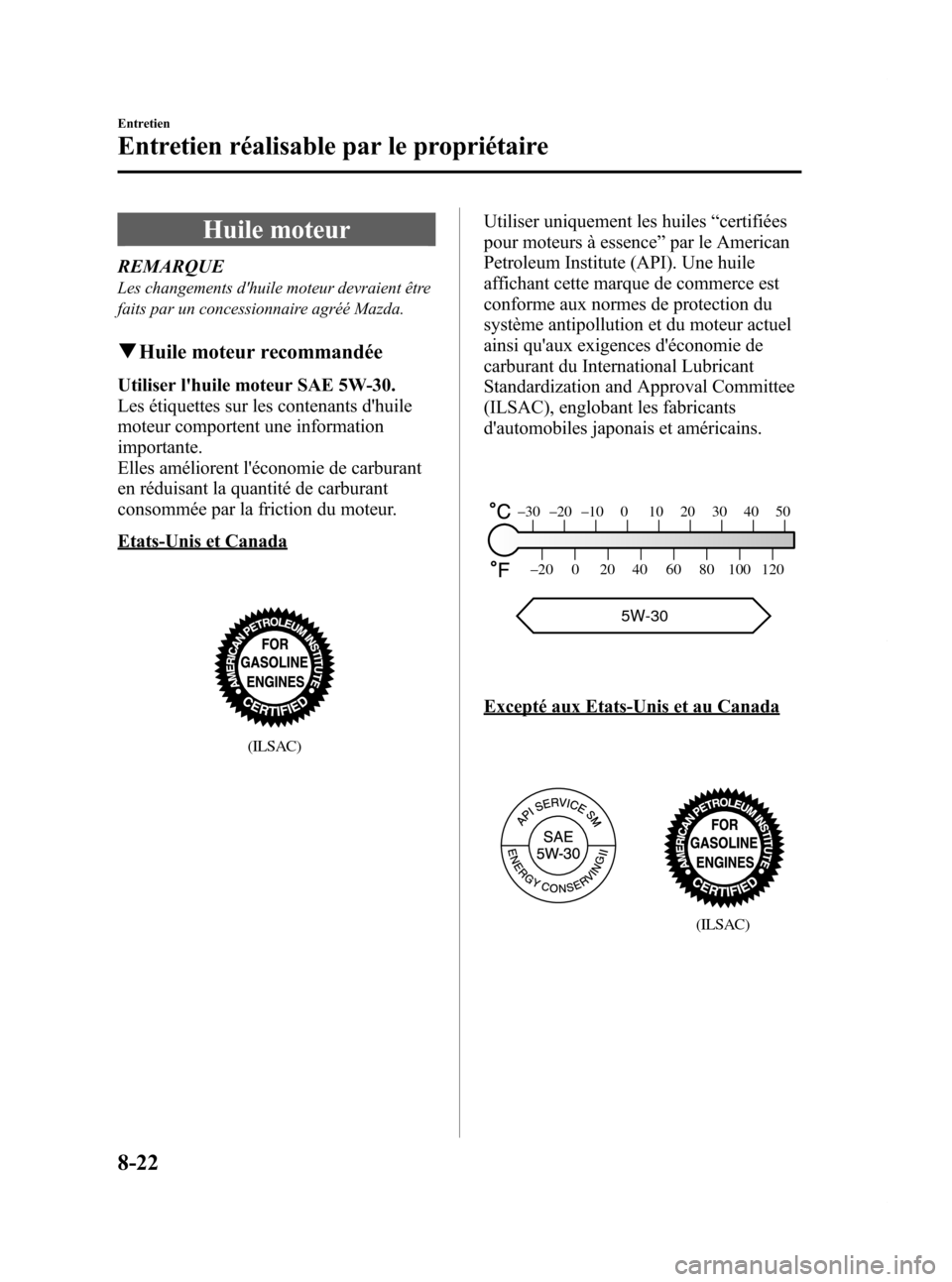

Huile moteur
REMARQUE
Les changements d'huile moteur devraient être
faits par un concessionnaire agréé Mazda.
qHuile moteur recommandée
Utiliser l'huile moteur SAE 5W-30.
Les étiquettes sur les contenants d'huile
moteur comportent une information
importante.
Elles améliorent l'économie de carburant
en réduisant la quantité de carburant
consommée par la friction du moteur.
Etats-Unis et Canada
(ILSAC)
Utiliser uniquement les huiles “certifiées
pour moteurs à essence ”par le American
Petroleum Institute (API). Une huile
affichant cette marque de commerce est
conforme aux normes de protection du
système antipollution et du moteur actuel
ainsi qu'aux exigences d'économie de
carburant du International Lubricant
Standardization and Approval Committee
(ILSAC), englobant les fabricants
d'automobiles japonais et américains.
–30 –20 –10 0 10 20 30 40 50
–20 0 20 40 60 80 100 120
5W-30
Excepté aux Etats-Unis et au Canada
(ILSAC)
8-22
Entretien
Entretien réalisable par le propriétaire
CX-7_8Z61-EC-08D_Edition2 Page390
Friday, June 20 2008 12:19 AM
Form No.8Z61-EC-08D
