MAZDA MODEL CX-7 2009 Manuel du propriétaire (in French)

Black plate (411,1)
qRemplacement d'une roue
PRUDENCE
N'utiliser que des roues de dimensions
correctes sur ce véhicule:
L'utilisation de roues de dimensions
non spécifiées pour ce véhicule est
dangereuse. Cela peut affecter le
freinage et la conduite, ce qui peut
causer une perte de contrôle du
véhicule et un accident.
ATTENTION
ØUne roue de dimension autre que
celle spécifiée peut affecter:
ØAjustement du pneu
ØDurée de vie de la roue et du
roulement de roue
ØGarde au sol
ØEspace nécessaire à la chaîne
ØIndication du compteur de
vitesse
ØAlignement des phares
ØHauteur des pare-chocs
ØSystème de surveillance de
pression des pneus
ØSystème différentiel
autobloquant
Ø (Avec système de surveillance de
pression des pneus)
ØLors du remplacement ou de la
réparation des pneus, des
jantes ou des deux, faire faire le
travail par un concessionnaire
agréé Mazda, sinon les
capteurs de pression des pneus
peuvent être endommagés.
ØLes jantes montées sur ce
véhicule Mazda sont
spécialement conçues pour
l'installation de capteurs de
pression des pneus. Ne pas
utiliser des jantes non d'origine,
car il peut ne pas être possible
d'y installer les capteurs de
pression des pneus.
REMARQUE
S'assurer d'installer les capteurs de pression
des pneus lorsque les jantes ou les pneus sont
remplacés. Se référer à Pneus et jantes à la
page 5-33.
Entretien
Entretien réalisable par le propriétaire
8-43
CX-7_8Z61-EC-08D_Edition2 Page411
Friday, June 20 2008 12:19 AM
Form No.8Z61-EC-08D

Black plate (412,1)

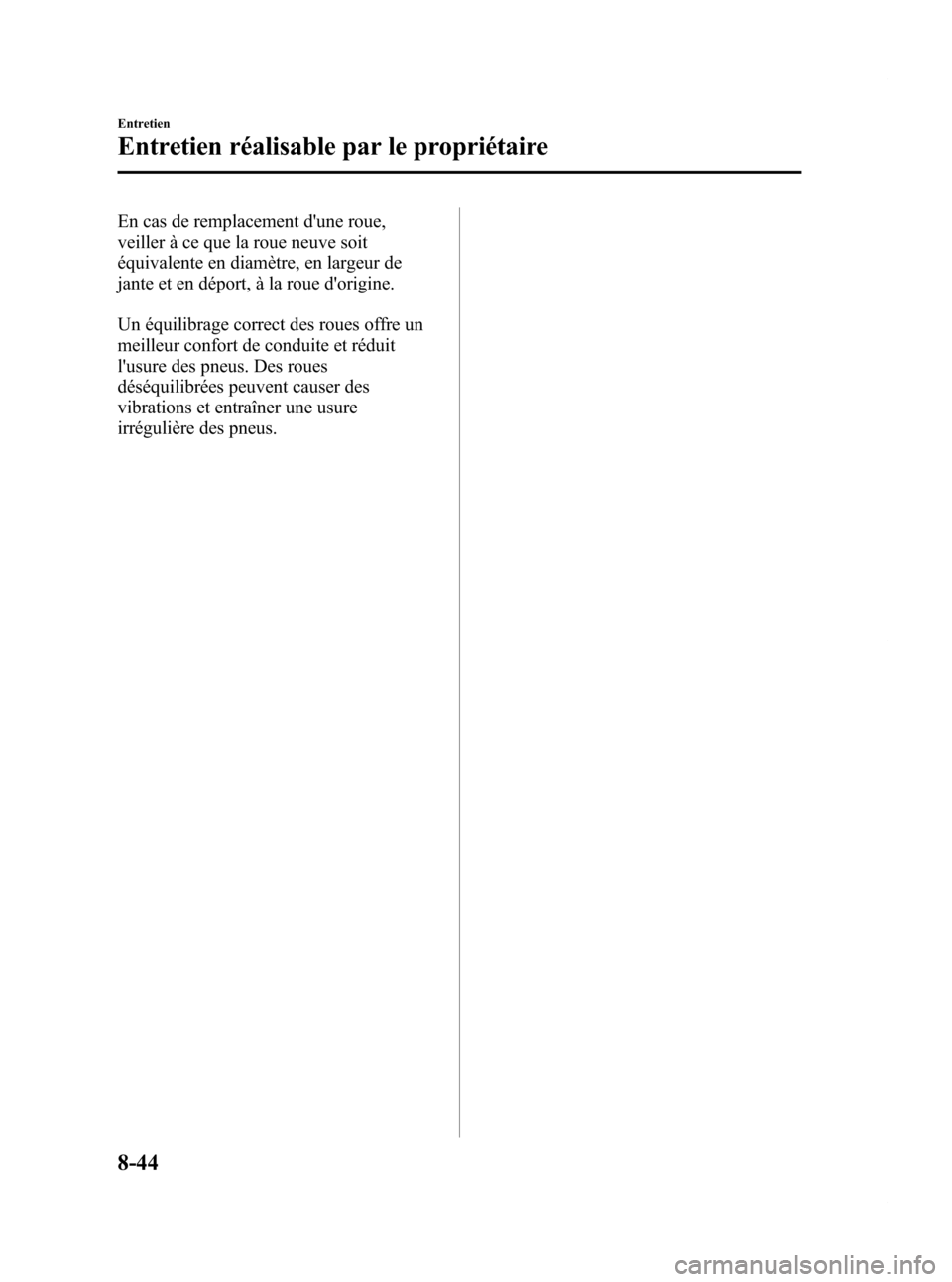

En cas de remplacement d'une roue,
veiller à ce que la roue neuve soit
équivalente en diamètre, en largeur de
jante et en déport, à la roue d'origine.
Un équilibrage correct des roues offre un
meilleur confort de conduite et réduit
l'usure des pneus. Des roues
déséquilibrées peuvent causer des
vibrations et entraîner une usure
irrégulière des pneus.
8-44
Entretien
Entretien réalisable par le propriétaire
CX-7_8Z61-EC-08D_Edition2 Page412
Friday, June 20 2008 12:19 AM
Form No.8Z61-EC-08D

Black plate (413,1)

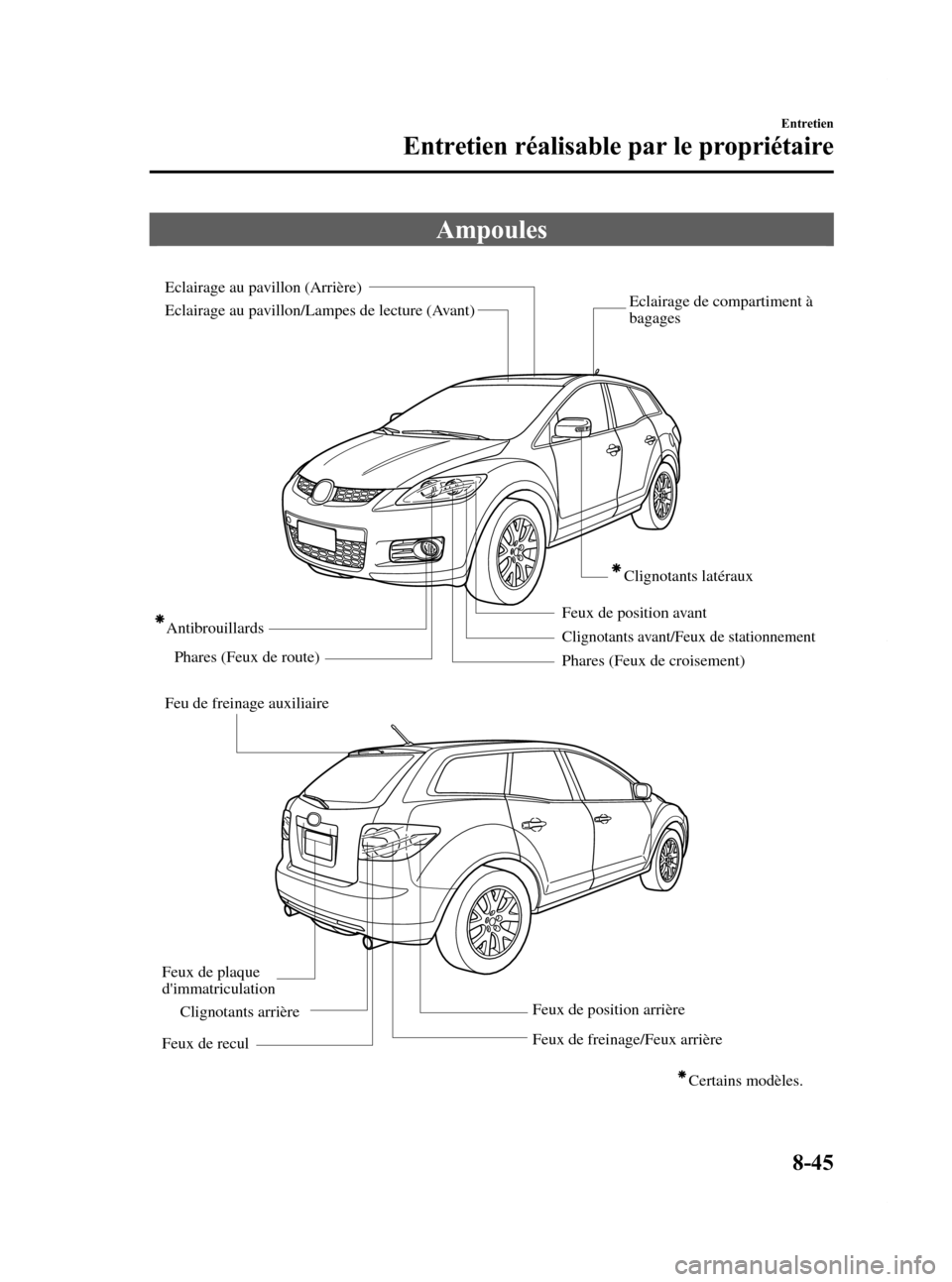

Ampoules
Phares (Feux de croisement)
Phares (Feux de route)
Feu de freinage auxiliaire Antibrouillards
Clignotants avant/Feux de stationnement
Clignotants latéraux
Feux de plaque
d'immatriculation
Feux de freinage/Feux arrière
Eclairage au pavillon/Lampes de lecture (Avant) Eclairage au pavillon (Arrière)
Feux de position avant
Clignotants arrière
Feux de position arrière
Feux de recul
Eclairage de compartiment à
bagages
Certains modèles.
Entretien
Entretien réalisable par le propriétaire
8-45
CX-7_8Z61-EC-08D_Edition2 Page413
Friday, June 20 2008 12:19 AM
Form No.8Z61-EC-08D

Black plate (414,1)

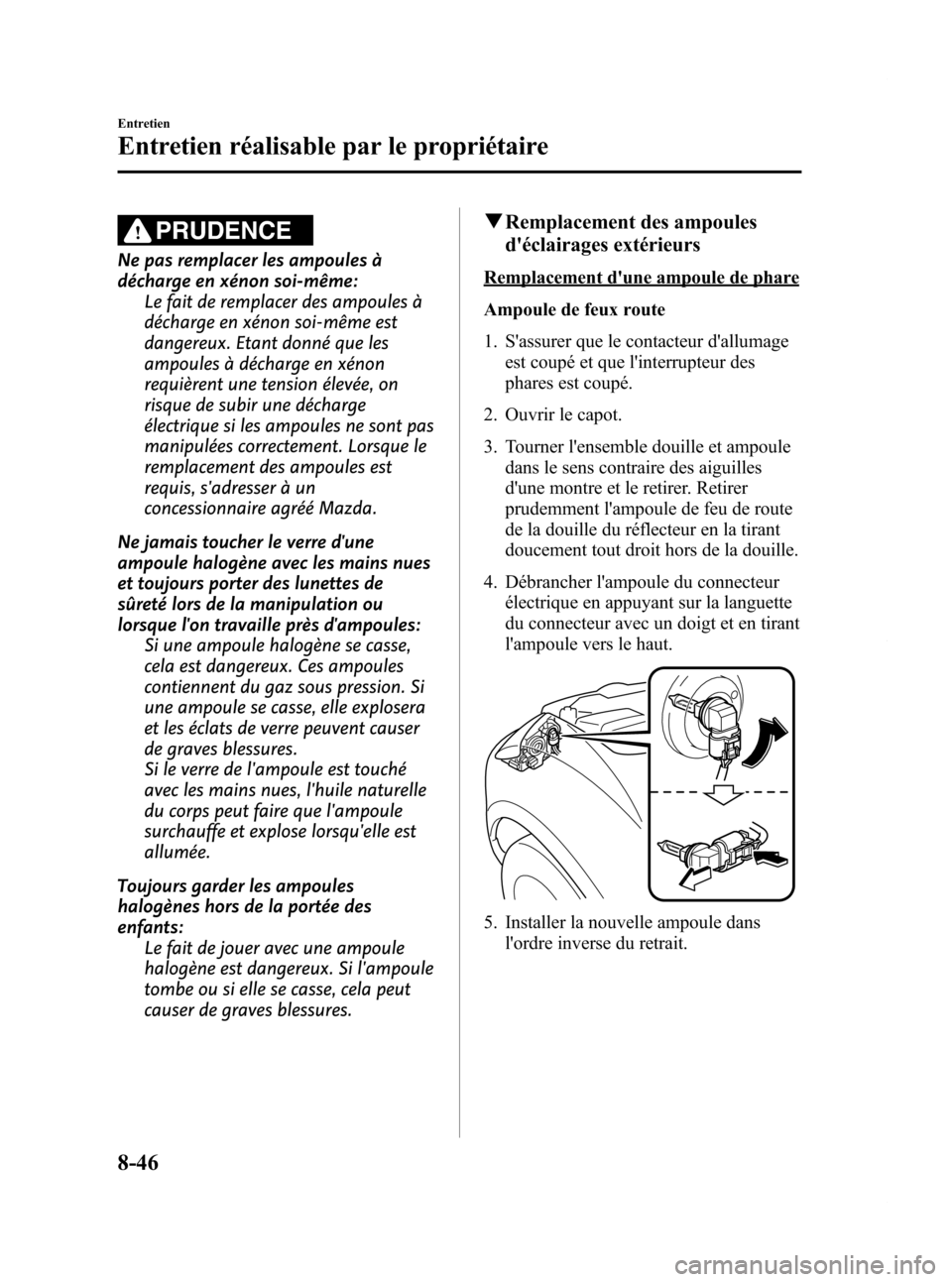

PRUDENCE
Ne pas remplacer les ampoules à
décharge en xénon soi-même:Le fait de remplacer des ampoules à
décharge en xénon soi-même est
dangereux. Etant donné que les
ampoules à décharge en xénon
requièrent une tension élevée, on
risque de subir une décharge
électrique si les ampoules ne sont pas
manipulées correctement. Lorsque le
remplacement des ampoules est
requis, s'adresser à un
concessionnaire agréé Mazda.
Ne jamais toucher le verre d'une
ampoule halogène avec les mains nues
et toujours porter des lunettes de
sûreté lors de la manipulation ou
lorsque l'on travaille près d'ampoules: Si une ampoule halogène se casse,
cela est dangereux. Ces ampoules
contiennent du gaz sous pression. Si
une ampoule se casse, elle explosera
et les éclats de verre peuvent causer
de graves blessures.
Si le verre de l'ampoule est touché
avec les mains nues, l'huile naturelle
du corps peut faire que l'ampoule
surchauffe et explose lorsqu'elle est
allumée.
Toujours garder les ampoules
halogènes hors de la portée des
enfants: Le fait de jouer avec une ampoule
halogène est dangereux. Si l'ampoule
tombe ou si elle se casse, cela peut
causer de graves blessures.
qRemplacement des ampoules
d'éclairages extérieurs
Remplacement d'une ampoule de phare
Ampoule de feux route
1. S'assurer que le contacteur d'allumage
est coupé et que l'interrupteur des
phares est coupé.
2. Ouvrir le capot.
3. Tourner l'ensemble douille et ampoule dans le sens contraire des aiguilles
d'une montre et le retirer. Retirer
prudemment l'ampoule de feu de route
de la douille du réflecteur en la tirant
doucement tout droit hors de la douille.
4. Débrancher l'ampoule du connecteur électrique en appuyant sur la languette
du connecteur avec un doigt et en tirant
l'ampoule vers le haut.
5. Installer la nouvelle ampoule dansl'ordre inverse du retrait.
8-46
Entretien
Entretien réalisable par le propriétaire
CX-7_8Z61-EC-08D_Edition2 Page414
Friday, June 20 2008 12:19 AM
Form No.8Z61-EC-08D

Black plate (415,1)
REMARQUElPour remplacer l'ampoule, s'adresser à un
concessionnaire agréé Mazda.
lSi l'on touche l'ampoule halogène par
mégarde, il faut la nettoyer en la frottant
avec de l'alcool avant de l'utiliser.
lUtiliser le protecteur et l'emballage de la
nouvelle ampoule pour mettre au rebut,
hors de portée des enfants, l'ancienne
ampoule.
Ampoule de feux de croisement
(Ampoule à décharge en Xénon)
Il n'est pas possible de remplacer les
ampoules des feux de croisement des
phares soi-même.
Les ampoules doivent être remplacées par
un concessionnaire agréé Mazda.
(Ampoules halogènes)
1. Veiller à ce que l'interrupteur desphares soit coupé.
2. Pour changer l'ampoule de feu de croisement droite, démarrer le moteur,
tourner le volant de direction à fond
vers la droite, et arrêter le moteur. Pour
changer l'ampoule de feu de croisement
gauche, tourner le volant de direction à
fond vers la gauche. 3. Tourner les vis et la section centrale
des pièces de retenue en plastique dans
le sens contraire des aiguilles d'une
montre et les retirer, puis décoller
partiellement le garde-boue vers
l'arrière.
InstallationRetrait
4. Débrancher le connecteur électrique de
l'ampoule en le tirant vers l'arrière.
5. Tirer le couvercle d'étanchéité pour leretirer.
6. Décrocher le ressort de retenue de l'ampoule.
Entretien
Entretien réalisable par le propriétaire
8-47
CX-7_8Z61-EC-08D_Edition2 Page415
Friday, June 20 2008 12:19 AM
Form No.8Z61-EC-08D

Black plate (416,1)

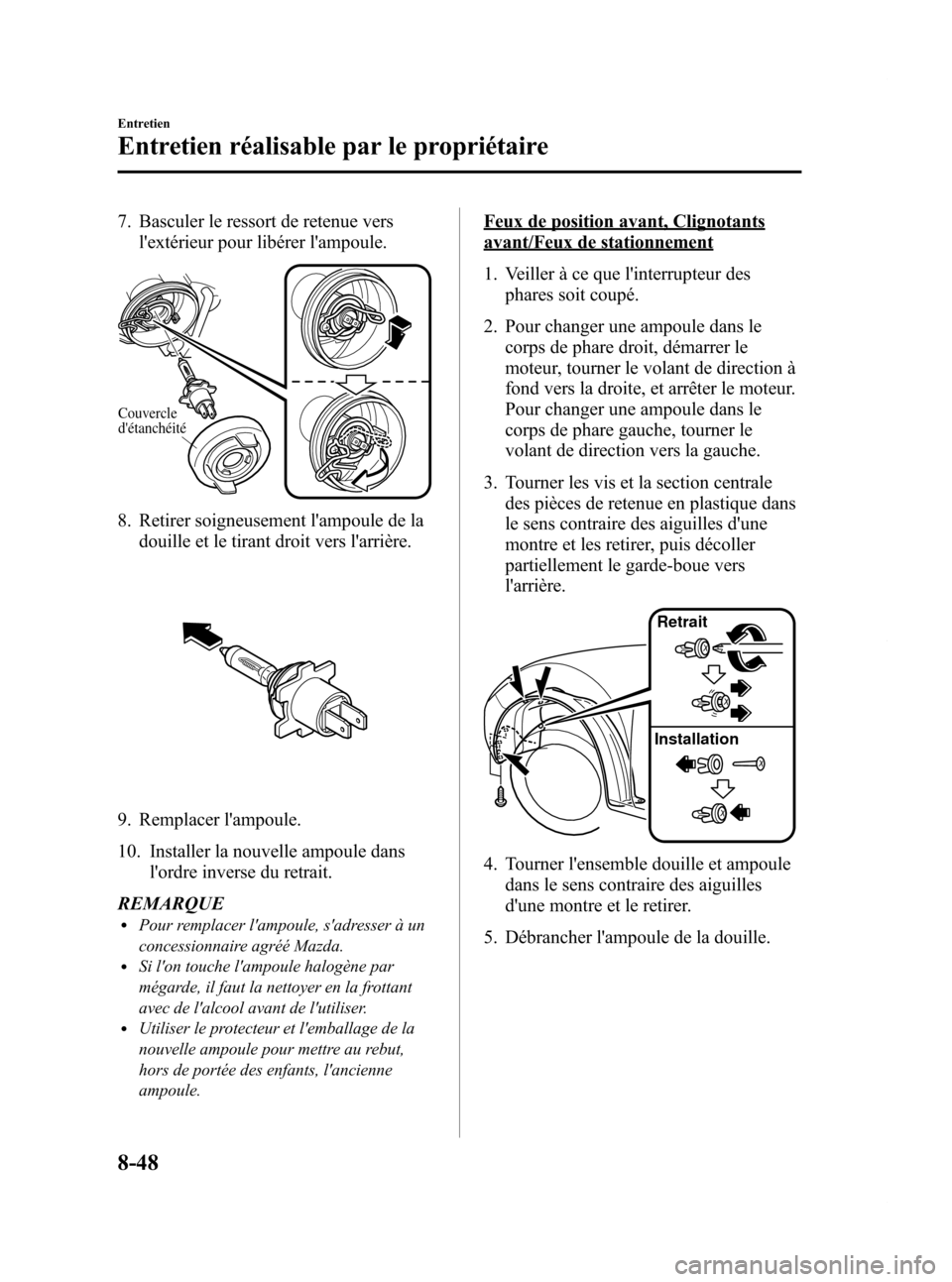

7. Basculer le ressort de retenue versl'extérieur pour libérer l'ampoule.
Couvercle
d'étanchéité
8. Retirer soigneusement l'ampoule de la
douille et le tirant droit vers l'arrière.
9. Remplacer l'ampoule.
10. Installer la nouvelle ampoule dans l'ordre inverse du retrait.
REMARQUE
lPour remplacer l'ampoule, s'adresser à un
concessionnaire agréé Mazda.
lSi l'on touche l'ampoule halogène par
mégarde, il faut la nettoyer en la frottant
avec de l'alcool avant de l'utiliser.
lUtiliser le protecteur et l'emballage de la
nouvelle ampoule pour mettre au rebut,
hors de portée des enfants, l'ancienne
ampoule.
Feux de position avant, Clignotants
avant/Feux de stationnement
1. Veiller à ce que l'interrupteur des phares soit coupé.
2. Pour changer une ampoule dans le corps de phare droit, démarrer le
moteur, tourner le volant de direction à
fond vers la droite, et arrêter le moteur.
Pour changer une ampoule dans le
corps de phare gauche, tourner le
volant de direction vers la gauche.
3. Tourner les vis et la section centrale des pièces de retenue en plastique dans
le sens contraire des aiguilles d'une
montre et les retirer, puis décoller
partiellement le garde-boue vers
l'arrière.
InstallationRetrait
4. Tourner l'ensemble douille et ampoule
dans le sens contraire des aiguilles
d'une montre et le retirer.
5. Débrancher l'ampoule de la douille.
8-48
Entretien
Entretien réalisable par le propriétaire
CX-7_8Z61-EC-08D_Edition2 Page416
Friday, June 20 2008 12:19 AM
Form No.8Z61-EC-08D

Black plate (417,1)
Feux de position avant
Clignotants avant/Feux de
stationnement
6. Installer la nouvelle ampoule dansl'ordre inverse du retrait.
Antibrouillardsí
1. Veiller à ce que l'interrupteur desphares soit coupé.
2. Pour changer l'ampoule d'antibrouillard droit, démarrer le moteur, tourner le
volant à fond vers la droite, puis arrêter
le moteur. Pour changer l'ampoule
d'antibrouillard gauche, tourner le
volant de direction vers la gauche. 3. Tourner les vis et la section centrale
des pièces de retenue en plastique dans
le sens contraire des aiguilles d'une
montre et les retirer, puis décoller
partiellement le garde-boue vers
l'arrière.
InstallationRetrait
4. Débrancher le connecteur électrique de
l'ampoule en appuyant sur la languette
du connecteur avec un doigt et en tirant
le connecteur vers le bas.
5. Tourner l'ensemble douille et ampoule dans le sens contraire des aiguilles
d'une montre et le retirer. Retirer
prudemment l'ampoule de la douille du
réflecteur en la tirant doucement en un
mouvement rectiligne.
6. Installer la nouvelle ampoule dansl'ordre inverse du retrait.
Entretien
Entretien réalisable par le propriétaire
8-49íCertains modèles.
CX-7_8Z61-EC-08D_Edition2 Page417
Friday, June 20 2008 12:19 AM
Form No.8Z61-EC-08D

Black plate (418,1)
REMARQUElPour remplacer l'ampoule, s'adresser à un
concessionnaire agréé Mazda.
lSi l'on touche l'ampoule halogène par
mégarde, il faut la nettoyer en la frottant
avec de l'alcool avant de l'utiliser.
lUtiliser le protecteur et l'emballage de la
nouvelle ampoule pour mettre au rebut,
hors de portée des enfants, l'ancienne
ampoule.

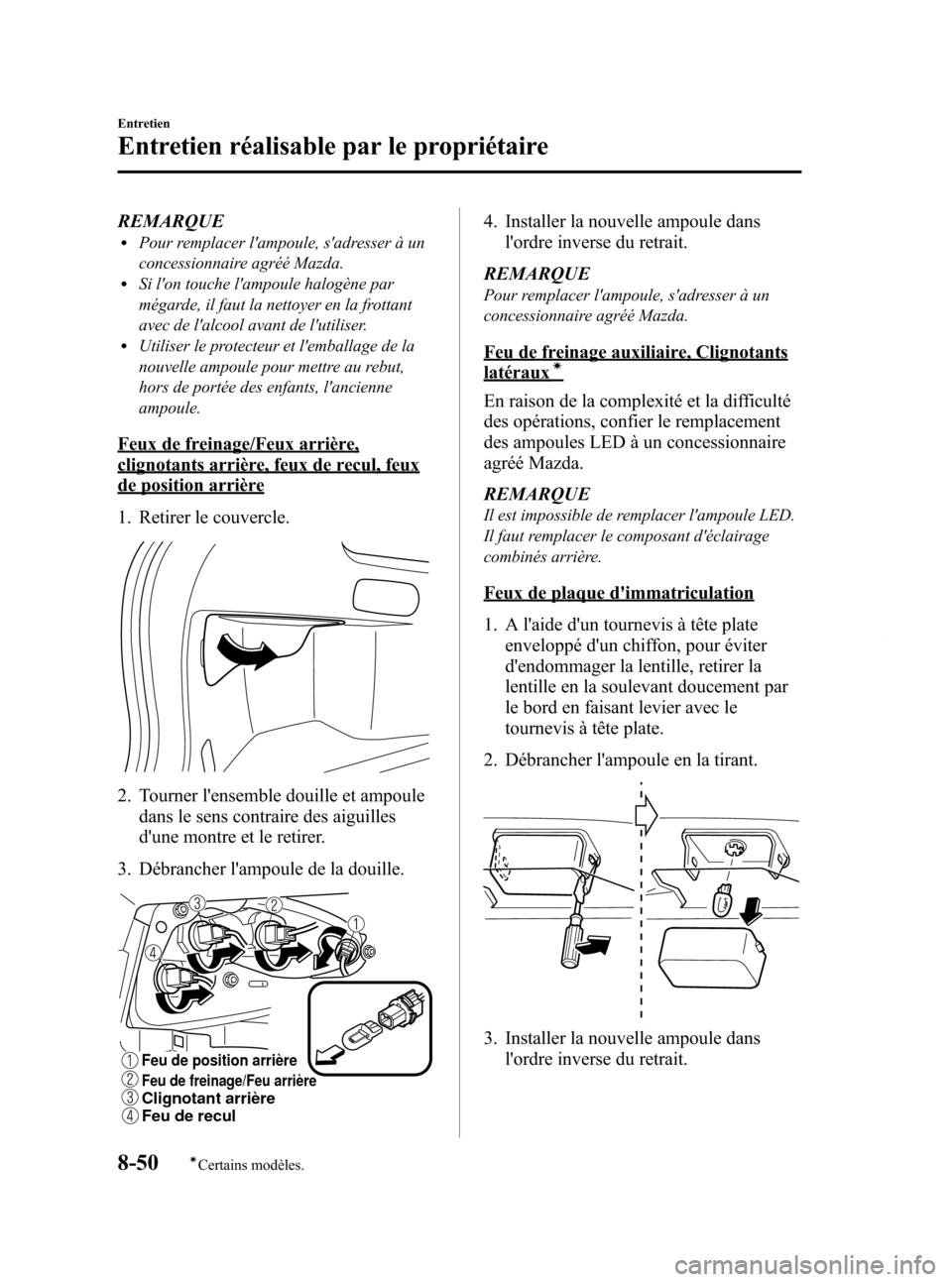

Feux de freinage/Feux arrière,
clignotants arrière, feux de recul, feux
de position arrière
1. Retirer le couvercle.
2. Tourner l'ensemble douille et ampouledans le sens contraire des aiguilles
d'une montre et le retirer.
3. Débrancher l'ampoule de la douille.
Feu de position arrière
Feu de freinage/Feu arrièreClignotant arrière
Feu de recul
4. Installer la nouvelle ampoule dans l'ordre inverse du retrait.
REMARQUE
Pour remplacer l'ampoule, s'adresser à un
concessionnaire agréé Mazda.
Feu de freinage auxiliaire, Clignotants
latérauxí
En raison de la complexité et la difficulté
des opérations, confier le remplacement
des ampoules LED à un concessionnaire
agréé Mazda.
REMARQUE
Il est impossible de remplacer l'ampoule LED.
Il faut remplacer le composant d'éclairage
combinés arrière.
Feux de plaque d'immatriculation
1. A l'aide d'un tournevis à tête plate enveloppé d'un chiffon, pour éviter
d'endommager la lentille, retirer la
lentille en la soulevant doucement par
le bord en faisant levier avec le
tournevis à tête plate.
2. Débrancher l'ampoule en la tirant.
3. Installer la nouvelle ampoule dans l'ordre inverse du retrait.
8-50
Entretien
íCertains modèles.
Entretien réalisable par le propriétaire
CX-7_8Z61-EC-08D_Edition2 Page418
Friday, June 20 2008 12:19 AM
Form No.8Z61-EC-08D

Black plate (419,1)

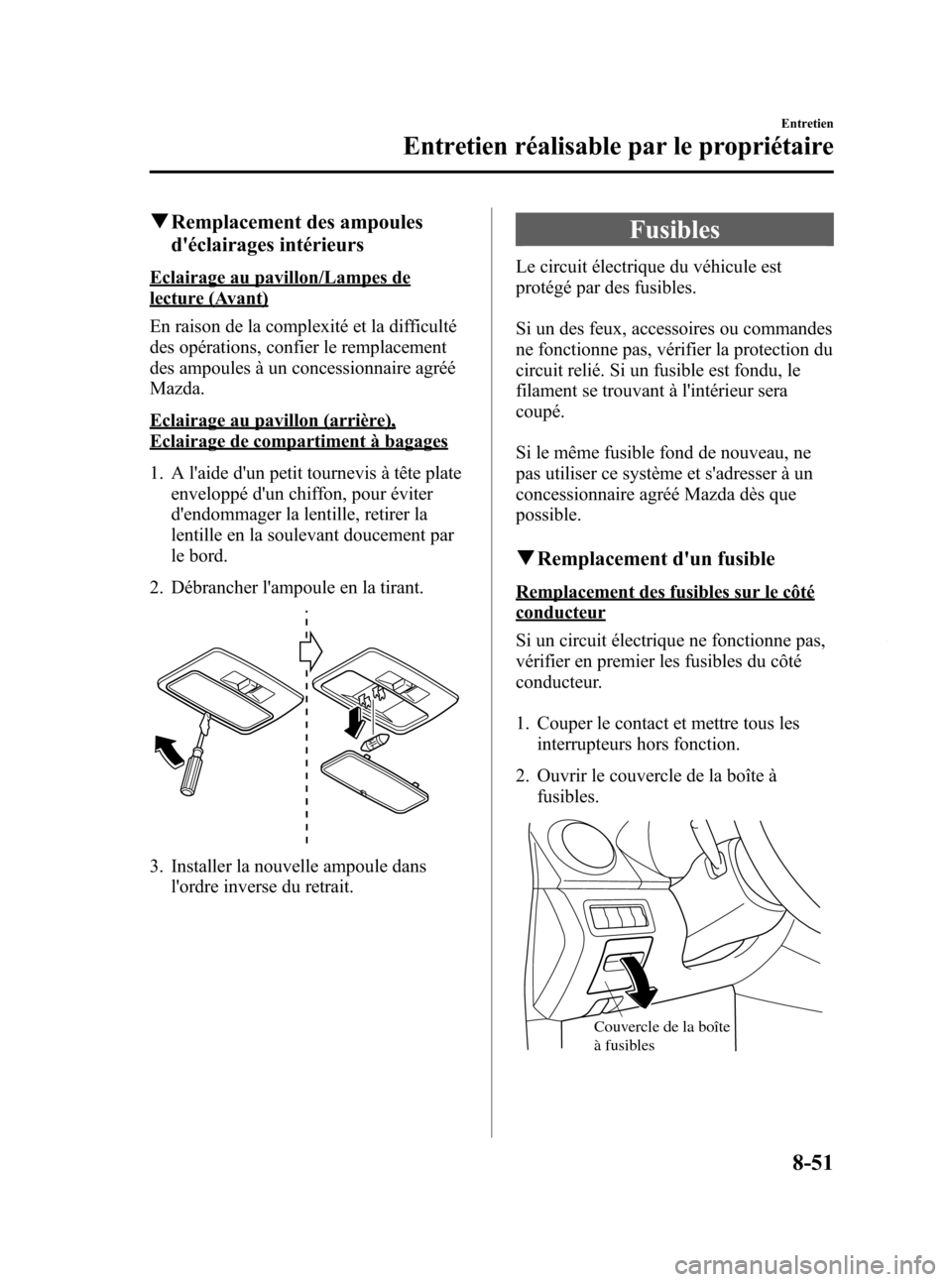

qRemplacement des ampoules
d'éclairages intérieurs
Eclairage au pavillon/Lampes de
lecture (Avant)
En raison de la complexité et la difficulté
des opérations, confier le remplacement
des ampoules à un concessionnaire agréé
Mazda.
Eclairage au pavillon (arrière),
Eclairage de compartiment à bagages
1. A l'aide d'un petit tournevis à tête plate
enveloppé d'un chiffon, pour éviter
d'endommager la lentille, retirer la
lentille en la soulevant doucement par
le bord.
2. Débrancher l'ampoule en la tirant.
3. Installer la nouvelle ampoule dans l'ordre inverse du retrait.
Fusibles
Le circuit électrique du véhicule est
protégé par des fusibles.
Si un des feux, accessoires ou commandes
ne fonctionne pas, vérifier la protection du
circuit relié. Si un fusible est fondu, le
filament se trouvant à l'intérieur sera
coupé.
Si le même fusible fond de nouveau, ne
pas utiliser ce système et s'adresser à un
concessionnaire agréé Mazda dès que
possible.
qRemplacement d'un fusible
Remplacement des fusibles sur le côté
conducteur
Si un circuit électrique ne fonctionne pas,
vérifier en premier les fusibles du côté
conducteur.
1. Couper le contact et mettre tous les
interrupteurs hors fonction.
2. Ouvrir le couvercle de la boîte à fusibles.
Couvercle de la boîte
à fusibles
Entretien
Entretien réalisable par le propriétaire
8-51
CX-7_8Z61-EC-08D_Edition2 Page419
Friday, June 20 2008 12:19 AM
Form No.8Z61-EC-08D

Black plate (420,1)
3. Tirer le fusible tout droit versl'extérieur à l'aide de l'outil de retrait se
trouvant dans le couvercle de la boîte à
fusibles et le couvercle du porte-
fusibles, à l'intérieur du compartiment
moteur.
4. Vérifier le fusible et le remplacer s'ilest fondu.
Normal Fondu
5. Insérer un fusible neuf de même valeur,
et s'assurer qu'il est fermement installé.
S'il n'est pas fermement installé, le faire
installer par un mécanicien
expérimenté. Un concessionnaire agréé
Mazda est recommandé.
Si un fusible de rechange n'est pas
disponible, utiliser un fusible de même
valeur d'un circuit non nécessaire à la
conduite du véhicule, comme le fusible
ROOM.
ATTENTION
Toujours remplacer un fusible par un
de la même valeur. Sinon cela risque
d'endommager le circuit électrique.
Remplacement des fusibles sous le
capot
Si les phares ou d'autres composantes
électriques ne fonctionnent pas et que les
fusibles se trouvant dans l'habitacle sont
corrects, vérifier le porte-fusibles situé
dans le compartiment moteur. Si un des
fusibles est fondu, il doit être remplacé.
Suivre les étapes suivantes:
1. Couper le contact et mettre tous lesinterrupteurs hors fonction.
2. Retirer le couvercle du porte-fusibles.
8-52
Entretien
Entretien réalisable par le propriétaire
CX-7_8Z61-EC-08D_Edition2 Page420
Friday, June 20 2008 12:19 AM
Form No.8Z61-EC-08D
