MAZDA MODEL CX-7 2009 Manuel du propriétaire (in French)

Black plate (421,1)

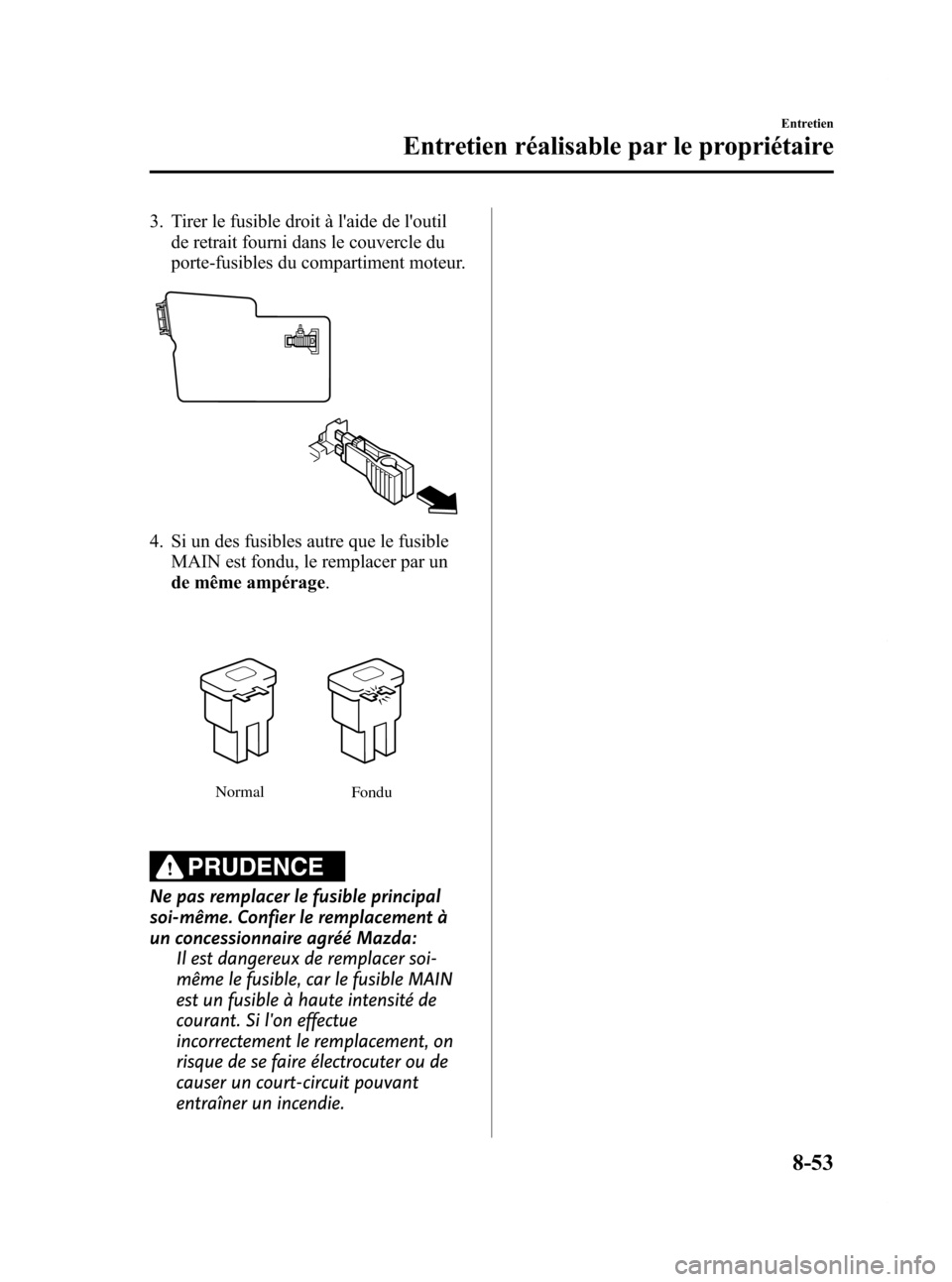

3. Tirer le fusible droit à l'aide de l'outilde retrait fourni dans le couvercle du
porte-fusibles du compartiment moteur.
4. Si un des fusibles autre que le fusibleMAIN est fondu, le remplacer par un
de même ampérage .
Normal
Fondu
PRUDENCE
Ne pas remplacer le fusible principal
soi-même. Confier le remplacement à
un concessionnaire agréé Mazda:
Il est dangereux de remplacer soi-
même le fusible, car le fusible MAIN
est un fusible à haute intensité de
courant. Si l'on effectue
incorrectement le remplacement, on
risque de se faire électrocuter ou de
causer un court-circuit pouvant
entraîner un incendie.
Entretien
Entretien réalisable par le propriétaire
8-53
CX-7_8Z61-EC-08D_Edition2 Page421
Friday, June 20 2008 12:19 AM
Form No.8Z61-EC-08D

Black plate (422,1)
qDescription des panneaux à fusibles
Porte-fusibles (Compartiment moteur)
DESCRIPTION VALEUR
DE
FUSIBLE COMPOSANTE PROTEGEE
1 IGN 2 40 A Système d'allumage
2 BLOWER 40 A Soufflante
3 BTN 60 A Pour la protection de plusieurs circuits
4 FAN 2 40 A Ventilateur de refroidissement
5 IGN 1 40 A Système d'allumage
6 FAN 1 40 A Ventilateur de refroidissement
7 P.SEAT 40 A Sièges électriques
í
8INJ 30 A Injecteur
9 ROOF 20 A Toit ouvrant transparentí
10BOSE 30 A Système audio Bose®í
11 ENGINE 30 A Système de commande du moteur
12 D.LOCK 20 A Verrouillages électriques des portières
13 P.WIND 30 A Lève-vitres électriques
14 FUEL 30 A Pompe à carburant
15 ABS 1 40 A ABS
16 ABS 2 20 A ABS
8-54
Entretien
íCertains modèles.
Entretien réalisable par le propriétaire
CX-7_8Z61-EC-08D_Edition2 Page422
Friday, June 20 2008 12:19 AM
Form No.8Z61-EC-08D

Black plate (423,1)

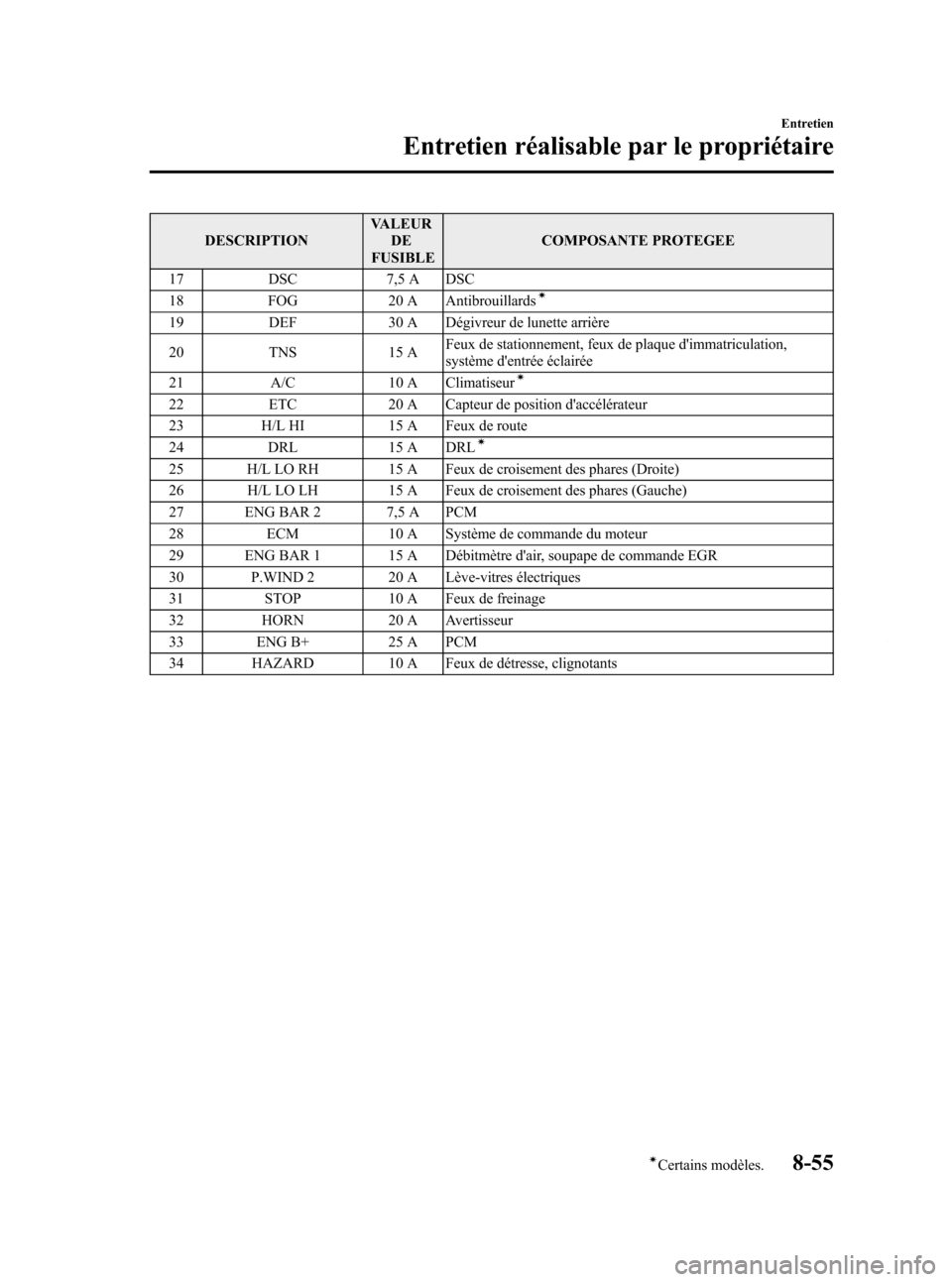

DESCRIPTIONVALEUR
DE
FUSIBLE COMPOSANTE PROTEGEE
17 DSC 7,5 A DSC
18 FOG 20 A Antibrouillards
í
19DEF 30 A Dégivreur de lunette arrière
20 TNS 15 AFeux de stationnement, feux de plaque d'immatriculation,
système d'entrée éclairée
21 A/C 10 A Climatiseur
í
22ETC 20 A Capteur de position d'accélérateur
23 H/L HI 15 A Feux de route
24 DRL 15 A DRL
í
25 H/L LO RH 15 A Feux de croisement des phares (Droite)
26 H/L LO LH 15 A Feux de croisement des phares (Gauche)
27 ENG BAR 2 7,5 A PCM
28ECM 10 A Système de commande du moteur
29 ENG BAR 1 15 A Débitmètre d'air, soupape de commande EGR
30 P.WIND 2 20 A Lève-vitres électriques
31 STOP 10 A Feux de freinage
32 HORN 20 A Avertisseur
33 ENG B+ 25 A PCM
34 HAZARD 10 A Feux de détresse, clignotants
Entretien
Entretien réalisable par le propriétaire
8-55íCertains modèles.
CX-7_8Z61-EC-08D_Edition2 Page423
Friday, June 20 2008 12:19 AM
Form No.8Z61-EC-08D

Black plate (424,1)
Porte-fusibles (Côté conducteur)
DESCRIPTIONVALEUR
DE
FUSIBLE COMPOSANTE PROTEGEE
1 OUTLET 1 15 A Prise des accessoires
2 OUTLET 2 15 A Prise des accessoires
3 P.MIR 7,5 A Rétroviseur à commande à distance
4 WIPER 30 A Essuie-glace et lave-glace de pare-brise
5 M.DEF 7,5 A Dégivreur de rétroviseur
í
6 ENG BAR 3 7,5 A Débitmètre d'air, soupape de commande EGR
7P.WIND 15 A Lève-vitres électriques
8 A/B 7,5 A Système de retenue avancé
9 ENGINE 15 A Système de commande du moteur
10 METER 10 A Combiné d'instruments
11 BBS ――
12 ROOM 15 A Système audio, éclairage au pavillon
13 OPT ――
14 ILLUMI 10 A Eclairage du tableau de bord
15 SEAT 20 A Chauffage de siège
í
16A/C 10 A Climatiseurí
17R.WIP 10 A Essuie-glace et lave-glace de lunette arrière
18 R.FOG ――
8-56
Entretien
íCertains modèles.
Entretien réalisable par le propriétaire
CX-7_8Z61-EC-08D_Edition2 Page424
Friday, June 20 2008 12:19 AM
Form No.8Z61-EC-08D

Black plate (425,1)

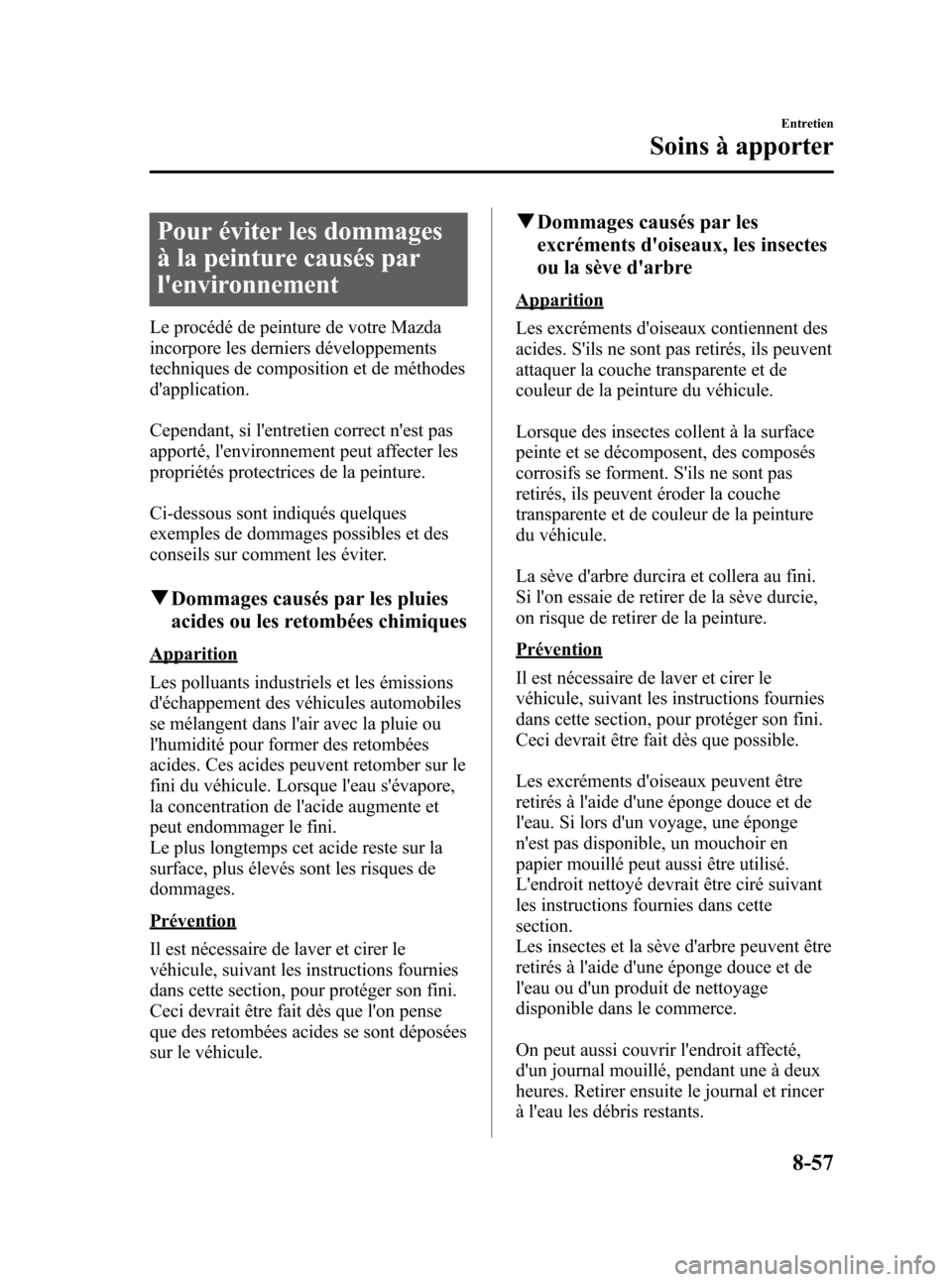

Pour éviter les dommages
à la peinture causés par
l'environnement
Le procédé de peinture de votre Mazda
incorpore les derniers développements
techniques de composition et de méthodes
d'application.
Cependant, si l'entretien correct n'est pas
apporté, l'environnement peut affecter les
propriétés protectrices de la peinture.
Ci-dessous sont indiqués quelques
exemples de dommages possibles et des
conseils sur comment les éviter.
qDommages causés par les pluies
acides ou les retombées chimiques
Apparition
Les polluants industriels et les émissions
d'échappement des véhicules automobiles
se mélangent dans l'air avec la pluie ou
l'humidité pour former des retombées
acides. Ces acides peuvent retomber sur le
fini du véhicule. Lorsque l'eau s'évapore,
la concentration de l'acide augmente et
peut endommager le fini.
Le plus longtemps cet acide reste sur la
surface, plus élevés sont les risques de
dommages.
Prévention
Il est nécessaire de laver et cirer le
véhicule, suivant les instructions fournies
dans cette section, pour protéger son fini.
Ceci devrait être fait dès que l'on pense
que des retombées acides se sont déposées
sur le véhicule.
qDommages causés par les
excréments d'oiseaux, les insectes
ou la sève d'arbre
Apparition
Les excréments d'oiseaux contiennent des
acides. S'ils ne sont pas retirés, ils peuvent
attaquer la couche transparente et de
couleur de la peinture du véhicule.
Lorsque des insectes collent à la surface
peinte et se décomposent, des composés
corrosifs se forment. S'ils ne sont pas
retirés, ils peuvent éroder la couche
transparente et de couleur de la peinture
du véhicule.
La sève d'arbre durcira et collera au fini.
Si l'on essaie de retirer de la sève durcie,
on risque de retirer de la peinture.
Prévention
Il est nécessaire de laver et cirer le
véhicule, suivant les instructions fournies
dans cette section, pour protéger son fini.
Ceci devrait être fait dès que possible.
Les excréments d'oiseaux peuvent être
retirés à l'aide d'une éponge douce et de
l'eau. Si lors d'un voyage, une éponge
n'est pas disponible, un mouchoir en
papier mouillé peut aussi être utilisé.
L'endroit nettoyé devrait être ciré suivant
les instructions fournies dans cette
section.
Les insectes et la sève d'arbre peuvent être
retirés à l'aide d'une éponge douce et de
l'eau ou d'un produit de nettoyage
disponible dans le commerce.
On peut aussi couvrir l'endroit affecté,
d'un journal mouillé, pendant une à deux
heures. Retirer ensuite le journal et rincer
à l'eau les débris restants.
Entretien
Soins à apporter
8-57
CX-7_8Z61-EC-08D_Edition2 Page425
Friday, June 20 2008 12:19 AM
Form No.8Z61-EC-08D

Black plate (426,1)

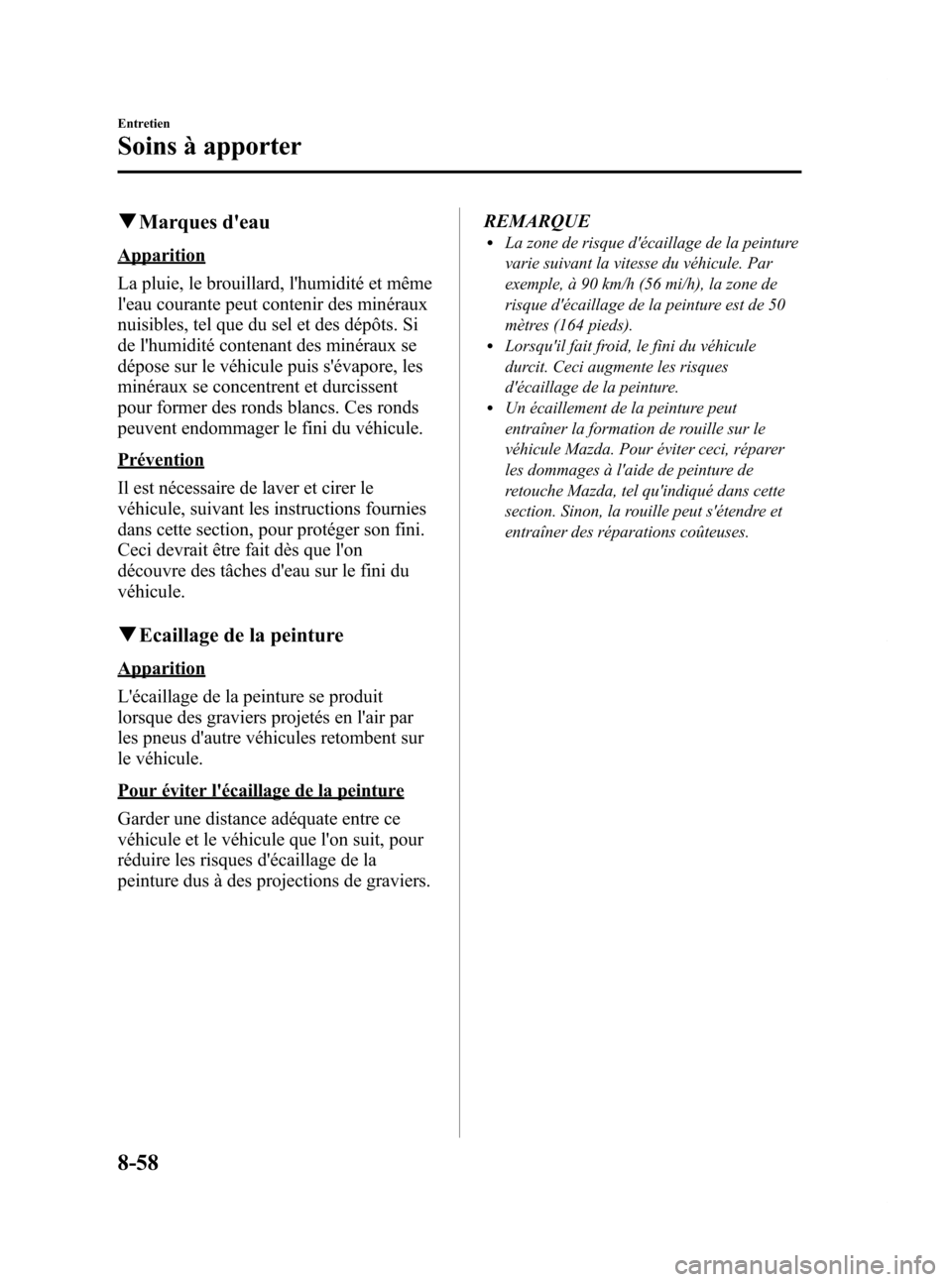

qMarques d'eau
Apparition
La pluie, le brouillard, l'humidité et même
l'eau courante peut contenir des minéraux
nuisibles, tel que du sel et des dépôts. Si
de l'humidité contenant des minéraux se
dépose sur le véhicule puis s'évapore, les
minéraux se concentrent et durcissent
pour former des ronds blancs. Ces ronds
peuvent endommager le fini du véhicule.
Prévention
Il est nécessaire de laver et cirer le
véhicule, suivant les instructions fournies
dans cette section, pour protéger son fini.
Ceci devrait être fait dès que l'on
découvre des tâches d'eau sur le fini du
véhicule.
qEcaillage de la peinture
Apparition
L'écaillage de la peinture se produit
lorsque des graviers projetés en l'air par
les pneus d'autre véhicules retombent sur
le véhicule.
Pour éviter l'écaillage de la peinture
Garder une distance adéquate entre ce
véhicule et le véhicule que l'on suit, pour
réduire les risques d'écaillage de la
peinture dus à des projections de graviers. REMARQUE
lLa zone de risque d'écaillage de la peinture
varie suivant la vitesse du véhicule. Par
exemple, à 90 km/h (56 mi/h), la zone de
risque d'écaillage de la peinture est de 50
mètres (164 pieds).
lLorsqu'il fait froid, le fini du véhicule
durcit. Ceci augmente les risques
d'écaillage de la peinture.
lUn écaillement de la peinture peut
entraîner la formation de rouille sur le
véhicule Mazda. Pour éviter ceci, réparer
les dommages à l'aide de peinture de
retouche Mazda, tel qu'indiqué dans cette
section. Sinon, la rouille peut s'étendre et
entraîner des réparations coûteuses.
8-58
Entretien
Soins à apporter
CX-7_8Z61-EC-08D_Edition2 Page426
Friday, June 20 2008 12:19 AM
Form No.8Z61-EC-08D

Black plate (427,1)
Entretien extérieur
Toujours liretoutesles instructions
mentionnées sur l'étiquette lors de
l'utilisation de tout produit chimique de
nettoyage ou de lustrage. Lire également
tous les avertissements et remarques.
q Entretien du fini
Lavage
Pour protéger le fini contre la rouille et la
détérioration, laver ce véhicule Mazda
complètement et fréquemment, au moins
une fois par mois, avec de l'eau tiède ou
froide.
Si le véhicule n'est pas lavé correctement,
la peinture risque d'être égratignée. Voici
quelques exemples qui indiquent les
situations où des égratignures peuvent se
produire.
Des égratignures se produisent si:
lLe véhicule est lavé avant d'avoir rincé
la poussière ou autre matière étrangère.
lLe véhicule est lavé avec un chiffon
rêche, sec ou sale.
lLe véhicule est lavé dans un lave-auto
automatique dont les brosses sont sales
ou trop dures.
lDes nettoyants ou cires contenant des
produits abrasifs sont utilisés.
REMARQUE
lMazda ne peut pas être tenue responsable
pour les égratignures causées par un lave-
auto automatique ou par un lavage
incorrect.
lLes égratignures seront plus évidentes sur
des véhicules dont la peinture est sombre.
Pour réduire les égratignures de la
peinture du véhicule:
lRincer la poussière ou autre matière
étrangère à l'eau tiède ou froide avant
le lavage.
lUtiliser beaucoup d'eau tiède ou froide
et un chiffon doux pour laver le
véhicule. Ne pas utiliser de chiffon en
nylon.
lFrotter sans appliquer de pression lors
du lavage ou du séchage du véhicule.
lNe laver le véhicule que dans un lave-
auto dont les brosses sont bien
entretenues.
lNe pas utiliser de nettoyants ou cires
contenant des produits abrasifs.
ATTENTION
Ø Ne pas utiliser de laine d'acier, de
produits de nettoyage abrasifs ou
de détergents puissants contenant
des agents fortement alcalins ou
caustiques sur les parties
chromées ou en aluminium
anodisé. Cela risque
d'endommager la couche de
protection et provoquer une
décoloration ou une détérioration
de la peinture.
Ø Pour ne pas endommager
l'antenne, la retirer avant d'entrer
dans un lave-auto ou avant de
passer sous un obstacle bas.
Veiller à retirer le sel, la poussière, la boue
et autre matière du dessous des ailes, et
s'assurer que les trous d'évacuation des
bords inférieurs des portières et panneaux
de bas de caisse sont propres.
Entretien
Soins à apporter
8-59
CX-7_8Z61-EC-08D_Edition2 Page427
Friday, June 20 2008 12:19 AM
Form No.8Z61-EC-08D

Black plate (428,1)

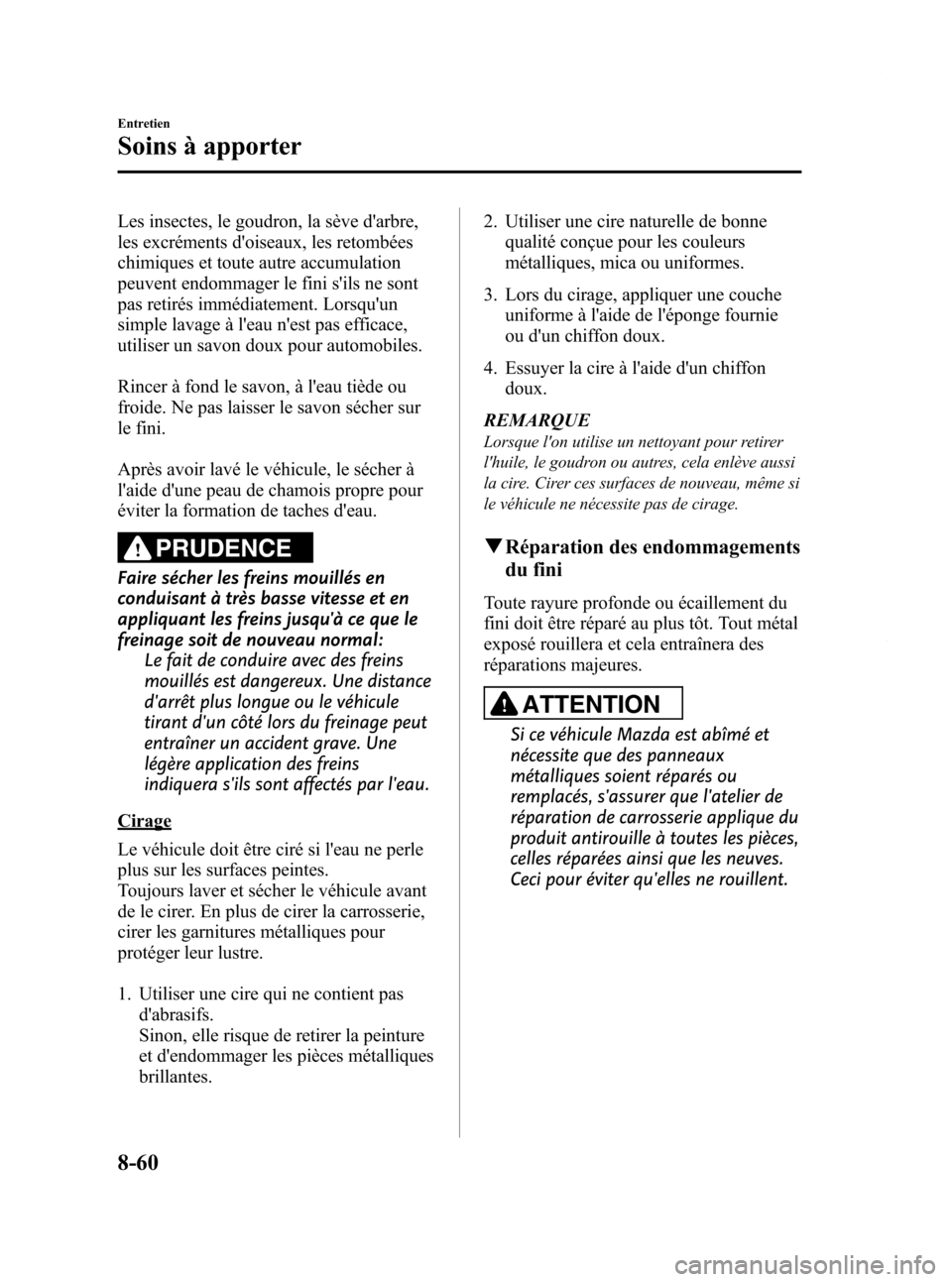

Les insectes, le goudron, la sève d'arbre,
les excréments d'oiseaux, les retombées
chimiques et toute autre accumulation
peuvent endommager le fini s'ils ne sont
pas retirés immédiatement. Lorsqu'un
simple lavage à l'eau n'est pas efficace,
utiliser un savon doux pour automobiles.
Rincer à fond le savon, à l'eau tiède ou
froide. Ne pas laisser le savon sécher sur
le fini.
Après avoir lavé le véhicule, le sécher à
l'aide d'une peau de chamois propre pour
éviter la formation de taches d'eau.
PRUDENCE
Faire sécher les freins mouillés en
conduisant à très basse vitesse et en
appliquant les freins jusqu'à ce que le
freinage soit de nouveau normal:Le fait de conduire avec des freins
mouillés est dangereux. Une distance
d'arrêt plus longue ou le véhicule
tirant d'un côté lors du freinage peut
entraîner un accident grave. Une
légère application des freins
indiquera s'ils sont affectés par l'eau.
Cirage
Le véhicule doit être ciré si l'eau ne perle
plus sur les surfaces peintes.
Toujours laver et sécher le véhicule avant
de le cirer. En plus de cirer la carrosserie,
cirer les garnitures métalliques pour
protéger leur lustre.
1. Utiliser une cire qui ne contient pasd'abrasifs.
Sinon, elle risque de retirer la peinture
et d'endommager les pièces métalliques
brillantes. 2. Utiliser une cire naturelle de bonne
qualité conçue pour les couleurs
métalliques, mica ou uniformes.
3. Lors du cirage, appliquer une couche uniforme à l'aide de l'éponge fournie
ou d'un chiffon doux.
4. Essuyer la cire à l'aide d'un chiffon doux.
REMARQUE
Lorsque l'on utilise un nettoyant pour retirer
l'huile, le goudron ou autres, cela enlève aussi
la cire. Cirer ces surfaces de nouveau, même si
le véhicule ne nécessite pas de cirage.
q Réparation des endommagements
du fini
Toute rayure profonde ou écaillement du
fini doit être réparé au plus tôt. Tout métal
exposé rouillera et cela entraînera des
réparations majeures.
ATTENTION
Si ce véhicule Mazda est abîmé et
nécessite que des panneaux
métalliques soient réparés ou
remplacés, s'assurer que l'atelier de
réparation de carrosserie applique du
produit antirouille à toutes les pièces,
celles réparées ainsi que les neuves.
Ceci pour éviter qu'elles ne rouillent.
8-60
Entretien
Soins à apporter
CX-7_8Z61-EC-08D_Edition2 Page428
Friday, June 20 2008 12:19 AM
Form No.8Z61-EC-08D

Black plate (429,1)

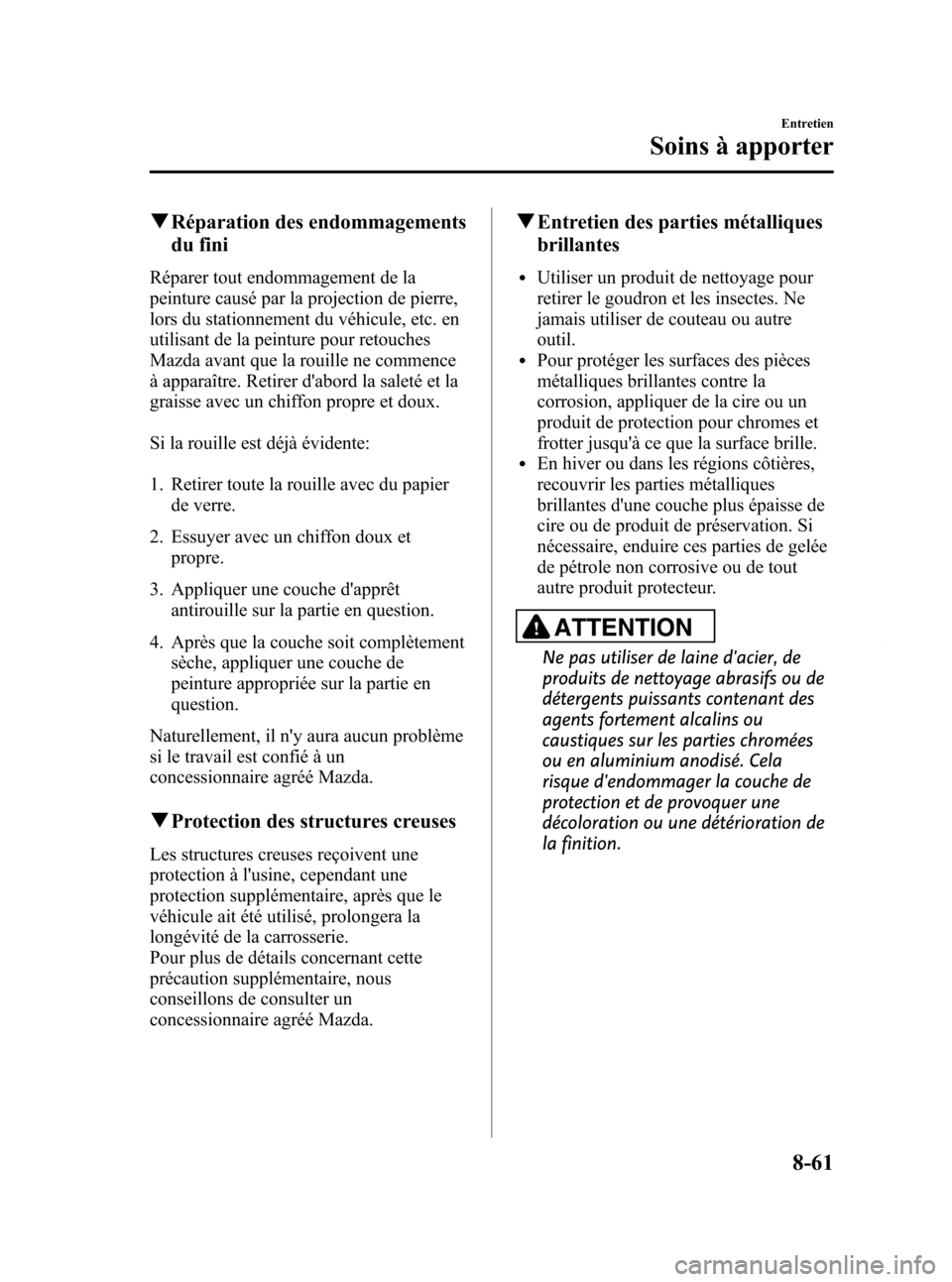

qRéparation des endommagements
du fini
Réparer tout endommagement de la
peinture causé par la projection de pierre,
lors du stationnement du véhicule, etc. en
utilisant de la peinture pour retouches
Mazda avant que la rouille ne commence
à apparaître. Retirer d'abord la saleté et la
graisse avec un chiffon propre et doux.
Si la rouille est déjà évidente:
1. Retirer toute la rouille avec du papier
de verre.
2. Essuyer avec un chiffon doux et propre.
3. Appliquer une couche d'apprêt antirouille sur la partie en question.
4. Après que la couche soit complètement sèche, appliquer une couche de
peinture appropriée sur la partie en
question.
Naturellement, il n'y aura aucun problème
si le travail est confié à un
concessionnaire agréé Mazda.
q Protection des structures creuses
Les structures creuses reçoivent une
protection à l'usine, cependant une
protection supplémentaire, après que le
véhicule ait été utilisé, prolongera la
longévité de la carrosserie.
Pour plus de détails concernant cette
précaution supplémentaire, nous
conseillons de consulter un
concessionnaire agréé Mazda.
qEntretien des parties métalliques
brillantes
lUtiliser un produit de nettoyage pour
retirer le goudron et les insectes. Ne
jamais utiliser de couteau ou autre
outil.
lPour protéger les surfaces des pièces
métalliques brillantes contre la
corrosion, appliquer de la cire ou un
produit de protection pour chromes et
frotter jusqu'à ce que la surface brille.
lEn hiver ou dans les régions côtières,
recouvrir les parties métalliques
brillantes d'une couche plus épaisse de
cire ou de produit de préservation. Si
nécessaire, enduire ces parties de gelée
de pétrole non corrosive ou de tout
autre produit protecteur.
ATTENTION
Ne pas utiliser de laine d'acier, de
produits de nettoyage abrasifs ou de
détergents puissants contenant des
agents fortement alcalins ou
caustiques sur les parties chromées
ou en aluminium anodisé. Cela
risque d'endommager la couche de
protection et de provoquer une
décoloration ou une détérioration de
la finition.
Entretien
Soins à apporter
8-61
CX-7_8Z61-EC-08D_Edition2 Page429
Friday, June 20 2008 12:19 AM
Form No.8Z61-EC-08D

Black plate (430,1)

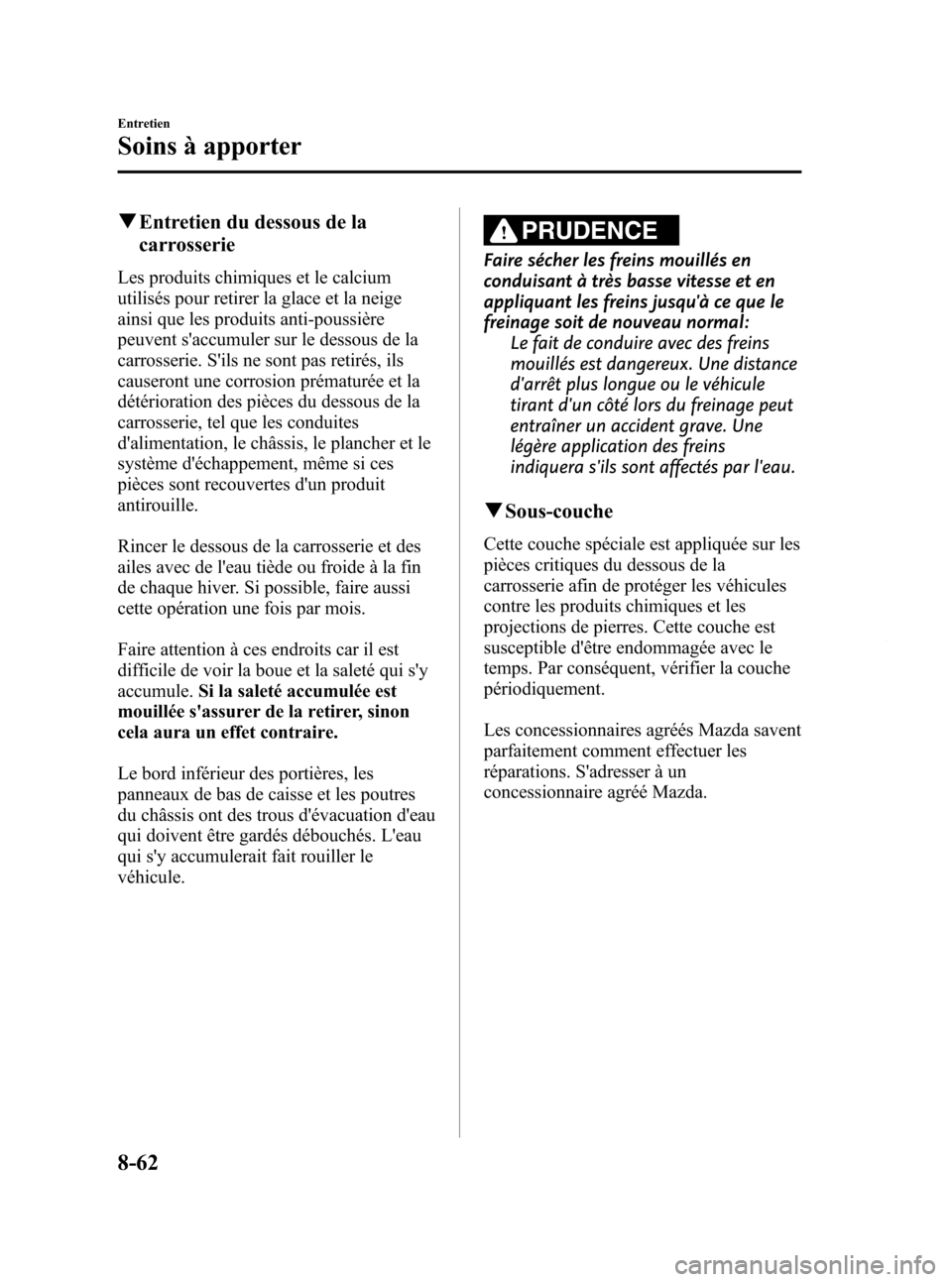

qEntretien du dessous de la
carrosserie
Les produits chimiques et le calcium
utilisés pour retirer la glace et la neige
ainsi que les produits anti-poussière
peuvent s'accumuler sur le dessous de la
carrosserie. S'ils ne sont pas retirés, ils
causeront une corrosion prématurée et la
détérioration des pièces du dessous de la
carrosserie, tel que les conduites
d'alimentation, le châssis, le plancher et le
système d'échappement, même si ces
pièces sont recouvertes d'un produit
antirouille.
Rincer le dessous de la carrosserie et des
ailes avec de l'eau tiède ou froide à la fin
de chaque hiver. Si possible, faire aussi
cette opération une fois par mois.
Faire attention à ces endroits car il est
difficile de voir la boue et la saleté qui s'y
accumule. Si la saleté accumulée est
mouillée s'assurer de la retirer, sinon
cela aura un effet contraire.
Le bord inférieur des portières, les
panneaux de bas de caisse et les poutres
du châssis ont des trous d'évacuation d'eau
qui doivent être gardés débouchés. L'eau
qui s'y accumulerait fait rouiller le
véhicule.
PRUDENCE
Faire sécher les freins mouillés en
conduisant à très basse vitesse et en
appliquant les freins jusqu'à ce que le
freinage soit de nouveau normal: Le fait de conduire avec des freins
mouillés est dangereux. Une distance
d'arrêt plus longue ou le véhicule
tirant d'un côté lors du freinage peut
entraîner un accident grave. Une
légère application des freins
indiquera s'ils sont affectés par l'eau.
qSous-couche
Cette couche spéciale est appliquée sur les
pièces critiques du dessous de la
carrosserie afin de protéger les véhicules
contre les produits chimiques et les
projections de pierres. Cette couche est
susceptible d'être endommagée avec le
temps. Par conséquent, vérifier la couche
périodiquement.
Les concessionnaires agréés Mazda savent
parfaitement comment effectuer les
réparations. S'adresser à un
concessionnaire agréé Mazda.
8-62
Entretien
Soins à apporter
CX-7_8Z61-EC-08D_Edition2 Page430
Friday, June 20 2008 12:19 AM
Form No.8Z61-EC-08D
